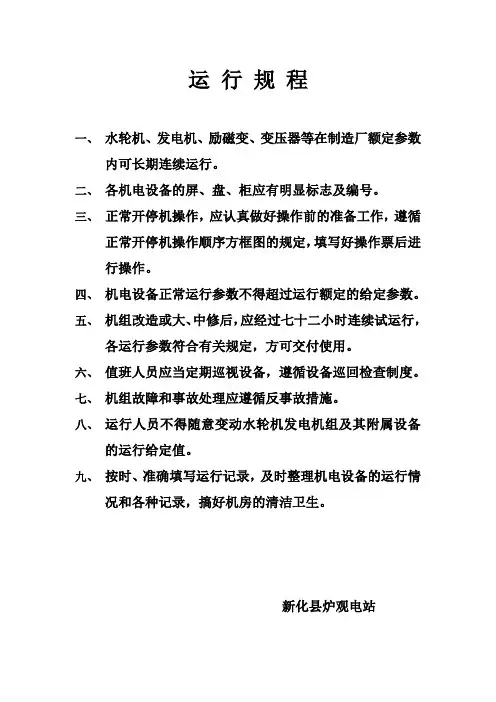

发电机励磁运行规程
自动装置运行规程（静止可控硅直流励磁部分）
编写：孙富根
邱晓红
初审：邱晓红
审核：
批准：
丹江口水力发电厂发布
自动装置运行规程
---静止可控硅直流励磁部分
电厂相继在2002年、2003年和2005年更换了#1、#2、#3号发电机励磁系统，由原来的旋转直流励磁机励磁系统更换为现在的静止可控硅直流励磁系统，为适应新设备安全运行的需要，特编写新规程，原1999年《汉江集团丹江口水力发电厂规程汇编－运行卷》中相应内容同期作废。
1主题内容与使用范围
1.1本标准规定了静止可控硅励磁系统的运行操作、检查维护及故障和事故
处理等。
1.2本标准适用于丹江电厂的全体运行人员和从事电厂生产技术管理人员，
检修工作的有关专业人员也可参照使用。
2引用标准
2.1大中型水轮发电机静止励磁系统及装置技术条件SD-299；
2.2大中型水轮发电机静止励磁系统及装置运行、检修规程DL491-92。
3 励磁系统组成及功能
3.1组成
3.1.1 SAVR-2000-32位双微机发电机励磁调节器一套。
3.1.2 可控硅整流器两套。
3.1.3 灭磁及过压保护装置一套。
3.1.4 灭磁开关一套。
3.1.5 干式环氧整流变一台。
3.1.6 数字式励磁变保护装置一套。
3.2功能
3.2.1 SAVR-2000-32位双微机发电机励磁调节器
3.2.1.1励磁调节器的任务是根据发电机机端电压的变化，随时校正、改变可控硅整流桥的触发导通角，以达到改变发电机的励磁电流，从而稳定发电机定子电压。
3.2.1.2 励磁调节器由A、B两套通道组成，互为备用。A套通道测量电压量取自2YH；B套通道测量电压量取自1YH（#3机取自3YH）。定子电流量取自发电机出口CT，转子电流量取自励磁变压器低压侧CT。
3.2.1.3励磁调节器具有如下调节规律
3.2.1.3.1恒发电机端电压PID调节。
3.2.1.3.2恒发电机转子电流PID调节。
3.2.1.3.3恒发电机功率因素调节（选用）
3.2.1.3.4恒发电机无功功率调节（选用）
3.2.1.3.5电力系统稳定器PSS调节
3.2.1.4励磁调节器保护
3.2.2 转子回路灭磁及过压保护装置
3.2.2.1发电机非全相及大滑差异步运行保护器：当发电机非全相及大滑差异步运行时，保护器能可靠地将转子绕组的电压降至安全范围内，同时在转子绕组中产生相反的磁场，抵消定子负序电流产生的反转磁场，保护转子表面及护环不至于烧损。
3.2.2.2同步发电机转子灭磁及过压保护装置：当发电机及变压器出现内部短路、励磁系统出现故障时，对转子回路进行快速灭磁（灭磁时间小于0.6秒），当发电机出现二相、三相突然短路、失步、非同期合闸以及非全相及大滑差异步运行时，确保将转子电压限制在安全范围内。
3.2.2.3 尖峰过电压吸收器——SPA：吸收转子回路产生的尖峰过电压。3.2.3FLZ1800/4000型开放式无风大功率整流柜。
励磁整流柜采用热管散热自冷的大功率可控硅组，将来自励磁变的交流电源整流成直流电源后，供给发电机转子励磁电流。
3.2.4励磁变保护
3.2.
4.1保护配置及动作后果：
3.2.
4.2电源、保护连片功能说明（励磁变投运时保护电源及以下连片全部
加用）
4 励磁系统运行方式
4.4.1 起励电源由机旁动力盘220V交流和厂用220V直流电源供给。正常起励采用220V交流起励。起励过程中，当发电机定子电压达到40%Ue或起励时间超过10秒时自动退出起励回路，由自动励磁调节装置向发电机供给励磁电流。
4.4.2 励磁调节器正常运行时按主从方式工作，A套通道工作，B套通道备用，B套通道自动跟踪A套。A套通道故障时自动切换到B套通道工作。
4.4.3 正常运行时，励磁变压器运行，两台励磁整流柜并列运行，共同平担发电机励磁电流，特殊情况下一台励磁整流柜可独立运行。
5 励磁系统运行注意事项：
5.1 运行人员不得对励磁调节柜和励磁整流柜所属系统摇测绝缘，在进行相邻设备系统绝缘测量时应将上述系统隔离。
5.2 励磁整流柜并列运行时，两组励磁整流柜的输入电压、输出电压、输出电流应基本相同。
5.3各励磁整流柜正常运行时，“切脉冲（脉冲电源）开关”应在“投”位置，若放“切”，会导致整流柜输出为“零”。
5.4励磁调节器工控机故障不影响励磁系统的正常运行，工控机在使用完后应退出运行并关掉电源，待下次使用时再开机，以延长其使用寿命。
5.5当发电机做1.5倍V e、3分钟定子交流耐压试验时必须联系检修拆除非线性电阻盘内尖峰过电压吸收器SPA及修改励磁调节器的发电机空载给定电压值。
5.6励磁变柜门不能随意打开,运行时要在柜门把手挂“高压危险”的标示牌。整流盘，灭磁盘，非线性电阻盘运行时有高压，检查时要注意安全。
5.7励磁调节柜运行中，如出现PT电压回路断线或电压回路异常等情况时，应迅速进行处理,尽量避免单套系统长期运行。如处理装置故障或装置无法恢复正常运行而需停用自动励磁调节柜时，应停机处理。
6 励磁系统巡回检查项目
6.1 励磁调节器
6.1.1 检查“双路供电”、“脉冲电源”、“系统电源”三插件中电源开关置“开”位置，各插件电源指示绿灯亮。
6.1.2 检查A、B两套系统一套为“主”，一套为“从”（“主/从”指示黄灯亮为主系统）。
6.1.3 “主CPU”插件中“运行/调试”开关置“运行”位置，“运行”绿灯闪烁（停机时3次/秒，空载时1次/秒，负载时1次/秒），且无“故障”、“告警”红灯指示。
6.1.4 “开关信号”插件“+24V(X)”、“+24V(Y)”电源指示绿灯亮，且无“故障”红灯，开入、开出信号灯与设备运行状态对应。
6.1.5 “脉冲放大”插件“+24V”电源指示绿灯亮，且主调节系统的“脉冲输出”绿灯亮，无“脉冲故障”指示。
6.1.6 PT电压（A）、PT电压（B）表计指示正确。
6.2 非线性电阻盘
6.2.1 ＃1、#3机励磁非线性电阻盘运行中应检查起励回路各开关位置正确，盘内无异音和放电现象。
6.2.2 ＃2机励磁非线性电阻盘运行中应检查盘面转子电压表、转子电流表指示正确，盘内转子电压表保险RD1、RD2，电流变送器交流220V电源保险接触良好无松动。
6.3 整流柜
6.3.1 快速熔断器无熔断，阻熔单元无裂痕、无渗油。
6.3.2 ＃１、#3机“集中指示”中，除“功率柜故障显示”灯熄灭外，其它显示快熔正常指示灯燃亮；＃2机启动风机信号灯、快熔熔断信号灯、风机交流电源消失灯、丢失一臂指示灯灭，脉冲指示灯、操作直流电源指示灯应亮。
6.3.3 “输入电流”及“输出电流”表指示值正常，且两柜输出电流基本相等。6.3.4 柜内各刀闸、母线及元件无发热、松动、放电等其它异常现象。
6.3.5 柜内“脉冲电源开关”在“投入”位置。
6.3.6 ＃1、#3机可控硅温度显示正常，相互偏差不大。运行中温度高于40℃时风机应自动启动，阻熔吸收器表面温度不超过180℃。
6.4 灭磁开关盘
6.4.1 “操作电源”灯，“灭磁开关合”指示灯亮。＃1、#3机转子电压表、转子电流表指示正确。＃2机“交流起励电源监视”、“起励失败”、“过压信号”灯灭。6.4.2 灭磁开关在“贮能”状态，状态指示窗显示正确。
6.4.3 盘内信号继电器无故障掉牌，＃1、#3机转子电压表保险及转子一点接地保险接触良好，#2机起励回路各开关位置正确。
6.5 检查励磁变保护装置工作正常。
6.6 励磁变
6.6.1 励磁变无异音，高低压侧电缆连接完好，电缆头无发热和渗漏油。6.6.2 励磁变温控计显示正确，发电机运行时监视励磁变温度不超过1000C，超过1000C应发报警信号。
7 励磁系统操作
7.1 机组励磁系统恢复备用
7.1.1 检查励磁系统相关工作已结束，工作票已收回。
7.1.2 测励磁变低压侧绝缘。
7.1.3 测发电机转子回路绝缘。
7.1.4 投动力盘励磁调节器A套、B套交流电源
7.1.5 投动力盘整流盘风机AC220V电源
7.1.6 投动力盘励磁变温控器AC220V电源
7.1.7 投动力盘交流起励电源
7.1.8 投入转子一点接地保险（#2机投转子电压表保险）
7.1.9 投灭磁开关回路直流操作电源
7.1.10 合上FMK
7.1.11 投#1、#2整流柜风机交流电源
7.1.12 投#1、#2整流柜温控交流电源（#2机无此操作）
7.1.13 投#1、#2整流柜直流操作电源（#1、#3机无此操作）
7.1.14 检查#1、#2整流柜“脉冲电源开关”在“切”位置
7.1.15 推上#1、#2整流柜交流输入刀闸
7.1.16 推上#1、#2整流柜直流输出刀闸
7.1.17 将#1、#2整流柜“脉冲电源开关”扭至“投”位置
7.1.18 投非线性电阻盘初励交流电源（#2机无此操作）
7.1.19 投起励输出回路开关(#1、#3机无此操作）
7.1.20 检查起励交直流切换开关在“交流”位置
7.1.21 投励磁调节器柜交、直流电源
7.1.22 将励磁调节器柜A、B套“双路供电”、“脉冲电源”、“系统电源”三插件中
电源开关置“开”位置，各电源指示灯亮，无“故障”、“告警”信号，“主CPU”
插件中“运行/调试”开关置“运行”位置，检查A套“主/从”黄色指示灯亮（表示主套）
7.1.23 合上工控机电源开关，启动工控机，双击“SAVR-2000”图标进入“主
控窗”界面。
7.1.24 检查励磁变保护装置电源在投入，装置工作正常。
7.2 机组励磁系统停电解备（注：若未作要求，此操作中励磁调节器可不停电）
7.2.1 断开FMK
7.2.2 断开灭磁开关回路直流操作电源
7.2.3 取下转子一点接地保险（#2机取下转子电压表保险）
7.2.4 将#1、#2励磁整流柜“脉冲电源开关”扭至“切”位置
7.2.5 拉开励磁#1、#2整流柜直流输出刀闸
7.2.6 拉开励磁#1、#2整流柜交流输入刀闸
7.2.7 断开励磁#1、#2整流柜风机交流电源
7.2.8 断开励磁#1、#2整流柜温控交流电源
7.2.9 断开非线性电阻盘初励交流电源（#2机无此操作）
7.2.10 断开起励输出回路开关（#1、#3无此操作）
7.2.11 将励磁调节器A、B套“双路供电”、“脉冲电源”、“系统电源”三插件中电源开关置“关”位置
7.2.12 断开励磁调节器柜交、直流电源
7.2.13 断开励磁变保护装置电源
7.2.14 断开动力盘励磁调节器A套、B套交流电源
7.2.15 断开动力盘整流盘风机AC220V电源
7.2.16 断开动力盘励磁变温控器AC220V电源
7.2.17 断开动力盘交流起励电源
7.2.18 测发电机转子回路绝缘
7.3 运行中停用#1（#2）励磁整流柜操作
7.3.1 将#1（#2）励磁整流柜“脉冲电源开关”扭至“切”位置
7.3.2 检查#1（#2）励磁整流柜输入、输出电流为０（发电机运行中）7.3.3 拉开#1（#2）励磁整流柜直流输出刀闸
7.3.4 拉开#1（#2）励磁整流柜交流输入刀闸
7.4 自动开机零起升压
7.4.1 检查励磁系统各部分恢复备用且工作正常
7.4.2 检查励磁调节器工控机“主控窗”电压给定在4.99%Ue
7.4.3 按“手动（现地）增磁”按钮将电压给定设为10%Ue
7.4.4 将机组自动开机空转
7.4.5 待机组转速升至额定值后，检查机端电压升至10%Ue，检查发电机、励磁调节器无异常。若有异常或短路现象，即立即按“手动（现地）停机”按钮和跳灭磁开关
7.4.6 按“手动（现地）增磁”按钮逐步将机端电压升至额定，检查励磁系统运行正常，两功率柜直流输出电流基本平衡
7.5 手动开机零起升压
7.5.1检查励磁系统各部分恢复备用且工作正常
7.5.2 检查励磁调节器工控机“主控窗”电压给定在4.99%Ue
7.5.3按“手动（现地）增磁”按钮将电压给定设为10%Ue
7.5.4手动开机空转，维持机组转速在额定
7.5.5按”手动（现地）开机”或手动起励按钮，向励磁调节器发起励令7.5.6待起励完成后按“手动（现地）增磁”按钮逐步将电压升至额定
7.6 转子回路测绝缘励磁部分操作
7.6.1 取下转子一点接地保险（#2机取下转子电压表保险）,退出转子一点接地保护
7.6.2 将功率柜切脉冲开关放“切”
7.6.3 拉开直流输出刀闸
7.6.4 拉开交流输入刀闸
7.6.5 断开机组起励电源回路（#2机拉开起励输出回路开关）
7.7 测励磁变低压侧绝缘
7.7.1 在变压器高压侧挂接地线一组
7.7.2 拉开功率柜交流输入刀闸
7.7.3 用2500V摇表测低—地绝缘，绝缘值不低于上次绝缘值的一半
7.8 励磁调节器A、B通道切换
7.8.1 A、B通道可通过“主从切换”按钮进行切换
7.8.2 备用通道故障时，手动或自动均无法切备用通道运行
7.8.3 机组空载或发电运行时，进行手动A/B套“主从切换”，要检查A/B套状态是否一致，若待切换为主的系统在“等待”状态，应按一下“手动（现地）开机”按钮，使该套状态与运行系统状态一致后才能进行切换操作。
7.9 励磁调节器工控机
7.9.1 工控机的运行界面由7个窗口组成，分别为：主控窗、设置窗、信息窗、开关量、报警窗、参数窗、试验窗，通过点击窗口下方的分页栏可以选择相应的窗口。
7.9.2 主控窗
7.9.2.1主控窗是运行时的主窗口，窗口上方正中依次显示调节器A、B套的主从状态、程序运行状态、故障状态及主套系统的控制方式，两侧模拟表计显示定子电压及转子电流的给定及实测值；
7.9.2.2 模拟表计下测为主套调节器模拟量显示区，显示机端电压、电压给定、触发角度、机组频率、转子电流、电流给定、有功功率、无功功率值；
7.9.2.3 窗口中央是控制按钮区，主要有增磁、减磁、开机、停机、停止录波/起动录波、阶跃试验/阶跃返回六个按键，点击它们可以对调节器下发相应的命令。增减磁按钮只有在设置窗的“控制使能”命令投入后才有效。阶跃试验/阶跃返回按钮只有在设置窗的“控制使能”和“阶跃使能”命令投入后才有效。
7.9.3 设置窗
7.9.3.1 设置窗用来对运行方式及参数进行设置，运行时不要修改该窗口的任何数据；
7.9.3.2 窗口的左部为串口区，用来对工控机串行口的各项参数进行设置，一般情况下各项参数不许改变；
7.9.3.3 窗口右侧为方式区，用来设置调节器的各种控制方式。方式名称下均为方式控制按钮，点击相应的按钮为白色（红色），即投入（退出）该控制方式；A、B套实际值区显示对应的控制方式的投退情况，“1”为投入，“0”为退出；A、B套选择区为选择调节器的控制方式，点击选择框为“×”则为选中，为“”则为未选中。
7.9.4 信息窗
7.9.4.1 信息窗用来显示系统的主要测量值及控制量当前值；
7.9.4.2 A、B套选择区选择需显示的某套调节器的信息，点击选择框为“×”则为选中，为“”则为未选中；
7.9.4.3 信息类型区显示模拟量、测频量、中断量、开关量等信息类型，选择好想要的信息类型后，点击确认按钮，相关信息将会显示。注意每次进入信息窗后，必须点击“确认”后才能显示信息；
7.9.4.4 信息窗中还有滚动条及信息页指示、单位选择区、信息名称区及相应系统的对应数据区
7.9.5 开关量显示A、B套系统的开关量输入和输出信息。开关量名称对应的显示灯有颜色表示开关量值为“1”，为白色表示开关量值为“0”，此显示灯和开关量板上的开入、开出灯相对应。
7.9.6 报警窗
7.9.6.1 报警窗用来显示故障报警和调节器限制动作，并给出故障诊断处理信息。故障一旦被检测到，即使立刻消失，在窗口显示中仍将一直保持报警，直到点击窗口下方的“调节器故障复归”按键后，当前所有的故障显示才被清除；
7.9.6.2 故障报警信息分为A、B两套系统，包括：电源故障、同步故障、频率故障、PT断线、中断故障、脉冲丢失、采样故障等；限制动作状态包括：过励限制、欠励限制、强励限制、V/F限制、综合限制；
7.9.6.3 自复归时间可设置自复归时间的长短；通过点击故障、告警滚动条和指示可查看具体故障、告警名称；
7.9.6.4 点击A、B对应限制、故障、告警名称的报警显示区将弹出故障分析定位窗口，窗口内容包括故障详细名称、动作时间、返回时间、动作原因和处理措施等信息，点击确定按钮后关闭该窗口。
7.9.7 参数窗
7.9.7.1参数窗可选择显示、修改某套调节器的参数；运行时不要修改该窗口的任何数据；
7.9.7.2每次进入参数窗后，必须点击“确认选择”按钮才能显示所需参数。也
可针对某套调节器的某参数类型进行选择，并点击“确认选择”按钮后显示；
7.9.7.3 设置值下显示区为参数设置区，点击后可直接写数或通过“增加”、“减少”键进行参数修改，并确认后修改完成。修改后的参数可通过点击“载入A 套值”或“载入B套值”达到对A或B系统的参数修改；
7.9.7.4 修改后的参数只是保存在RAM中，若点击“写入FLASH”按钮，将保存该参数在参数FLASH中，成为以后的运行参数。
7.9.7.5 参数设置一次只能在选择一套调节器写入，并且只有当该套调节器为从机或未发出脉冲时才能写入。
7.9.8 试验窗为进行调节器通讯测试和进行阶跃响应试验、录制各试验曲线的相关操作使用。
7.10 #1、#2、#3机均具备PSS功能，其投退根据调度命令执行，PSS 功能投退由PSS投退开关进行控制，投退操作后要检查励磁调节器盘面对应的PSS投退开入、开出指示灯的状态正确。
7．11 #3号机非线形电阻盘后有一YB连片，起残压起励作用。在机组起励回路无法正常工作时（如起励电源消失），可投入此连片，将机组起励开机。#1、#2机无此连片，在起励回路无法正常工作时，若机组剩磁足够大也可将机组开机建压，若剩磁较小，将无法靠残压开机建压。
7.12 励磁系统操作注意事项
7.12.1 FMk合不上时，按拉脉冲复位按钮将双位置继电器复位后再操作；
7.12.2 功率柜的启停操作，必须在主回路无电流的情况下才能分合交直流侧隔离刀闸，即：投入时，先检查脉冲电源切把手处于“切”位，再合交直流侧刀闸，最后合脉冲电源，退出时，先切除脉冲电源，后切交直流侧刀闸；
7.12.3 #2机功率柜投电源的顺序为先交流（1ZK）、后直流（2ZK），若顺序错误，风机将会启动；
7.12.4 #2机可控硅温度达到80℃时风机启动后，不能自动切除，待机组停机后手动切除，开机之前投、切一次风机，以检查风机是否正常工作；7.12.5 励磁调节器“手动（现地）增磁”、“手动（现地）减磁”按钮的操作应以间断方式进行；
7.12.6 励磁调节器上主CPU的“调试”、“运行”切换开关，打至“调试”位置不影响励磁系统的正常运行。置“运行”状态时，不能进入“设置窗”和“参数窗”对设定值和参数进行修改，在“调试”位置则可以；
8 励磁系统故障处理
8.1 励磁变压器运行中出现下列情况，应降低负荷运行，故障现象不能消除时应将机组解列停机。
8.1.1 引线接头发热和严重变色。
8.1.2 负荷、环境温度均无明显变化，而励磁变压器温度有明显上升，但未超过允许值时。
8.2 励磁变压器运行中出现下列情况，应转移发电机负荷并解列停机。
8.2.1 励磁变压器内部有强烈不均匀的放电声，且伴有爆裂声。
8.2.2 负荷、环境无明显变化，励磁变温度急剧上升且超过允许值时。
8.2.3 若出现冒烟、着火或危及人身安全情况，应紧急停机。
8.4 励磁整流柜快速熔断器熔断
8.4.1 可控硅整流管快速熔断器熔断的现象：
8.4.1.1 整流柜：“FU1、FU3、FU5、FU4、FU6、FU2”指示灯中熔断的不亮；
“功率柜故障”指示灯亮；#2机的快熔熔断灯亮，对应功率柜的所有脉冲指示灯灭。
8.4.1.2 调节柜：“功率柜故障”指示灯亮；
8.4.1.3 监控系统有“整流柜可控硅熔丝熔断”及“硅柜故障”故障光字。
8.4.2 阻熔保护整流管快速熔断器熔断的现象：
8.4.2.1 整流柜：FU21、FD22、FU23 、FU24、FD25、FU26指示灯中熔断的不亮；“功率柜故障”指示灯亮；
8.4.2.2 调节柜：“功率柜故障”指示灯亮；
8.4.2.3监控系统有“整流柜吸收电阻熔丝熔断”及“硅柜故障”故障光字。
8.4.3 处理：
8.4.3.1停用故障整流柜。
8.4.3.2联系检修人员更换熔断的快速熔断器。
？8.5 #2机整流柜交流侧三相电流不平衡
8.5.1 现象：
8.5.1.1 #2机整流柜交流侧三相不平衡电流表有较大的电流指示且“丢失一臂信号”灯亮；
8.5.1.2 监控系统有“#2机整流柜交流侧三相不平衡及整流柜故障”及“硅柜故障”故障光字。
8.5.2 处理：退出故障整流柜，通知检修人员检查交流刀闸前电缆有无接触不良及断线情况，若有则需待停机处理。
8.6 励磁调节器柜A套（B套）电压测量异常
8.6.1 现象：
8.6.1.1 A套（B套）“故障”、“告警”红灯亮，“主/从”黄灯灭，“脉冲输出”绿灯灭，PT断线开出灯亮，显示器显示“A（B）为从机”，“调节器故障”光字牌亮。
8.6.1.2 励磁调节器柜A套（B套）PT二次电压表指示异常；
8.6.1.3 监控系统有“励磁装置PT断线”及“励磁调节器A套（B套）装置报警”故障光字。
8.6.2 处理：
8.6.2.1 检查B套（A套）系统切为主机运行正常；
8.6.2.2 检查电压互感器2YH（1YH，#3机为3YH）刀闸辅助接点接触是否良好。
8.6.2.3 停用电压互感器一次保险、二次保险是否熔断，如熔断应进行更换。
8.6.2.4 若励磁调节器两套PT断线或采样故障时，会出现强励动作，励磁调节器将切换到电流闭环运行方式，此时通知检修人员进行逐套处理，正常后切换至电压闭环方式运行。
8.7 调节器A（B）套脉冲输出故障
8.7.1现象：
8.7.1.1 A（B）套脉冲输出板“脉冲故障”红灯亮，“脉冲输出”绿灯灭。
8.7.1.2 调节器自动切至B（A）套运行，B（A）套脉冲输出板“脉冲输出”绿灯亮。
8.7.1.3 监控系统有“励磁调节器A（B）套故障”及“励磁调节器装置报警”故障光字。
8.7.2 处理：若A（B）套“脉冲电源”板故障，应联系检修更换。
8.8 发电机开机时电压建立不起来
8.8.1 检查滑环电刷是否装上。
8.8.2 检查励磁回路输入输出刀闸、灭磁开关是否合上良好。
8.8.3 检查起励电源是否掉电，起励控制回路是否良好。
8.8.4 检查励磁变、励磁调节器、整流柜是否正常。
8.8.5 检查PT一、二次保险是否熔断，刀闸辅助接点是否接触良好。8.8.6 手动点按“初励控制”（“手动起励”）按钮，检查机端电压是否能建立。
8.8.7经上述处理无效后，通知检修人员处理。
8.9 励磁调节器A或B套内部电源故障时，该套系统相应插件上的电源指示灯灭，监控系统有相应的故障光字，此时，应检查另一套系统应在主系统正常运行，并通知检修人员检查或更换系统电源插件，恢复故障系统的内部电源供电。
8.10 励磁装置DC220电源消失
8.10.1 现象：
8.10.1.1 灭磁柜操作电源、#2机整流柜操作直流电源均消失;
8.10.1.2 灭磁柜上、#2机整流柜的信号灯均灭；
8.10.1.3 监控系统有该故障光字。
8.10.2 处理：
8.10.2.1 若机组保护及机组操作直流均掉电，应检查中控室直流负荷分配屏上机组直流开关位置，分位则立即合上；
8.10.2.2 若仅励磁系统直流掉电，应通知检修人员检查励磁调节柜、机组测量仪表盘的直流电源端子有无松动等接触不良情况并针对处理。
8.11 励磁调节器A套或B套AC220V消失时，应检查盘后开关及动力盘
电源开关是否合位，开关两侧接线是否松动造成接触不良。
8.12 当励磁调节器告警、故障信号出现时，调节器可自动切换至正常套系统运行，在调节器工控机的报警窗中可查阅具体的告警、故障信息名称、相关故障动作情况及处理措施等信息，检修人员可针对处理。
9 励磁系统电源开关、按钮、表计说明
9.1励磁调节器盘
柴油发电机操作标准作业规程范本
工作行为规范系列 柴油发电机操作标准作业 规程 （标准、完整、实用、可修改）
编号：FS-QG-27393柴油发电机操作标准作业规程 Standard operating procedures for diesel generator operation 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 1.0目的 规范亚东物业管理服务有限公司所属管理处柴油发电机的操作程序，确保正确、安全地操作柴油发电机。 2.0适用范围 适用于亚东物业管理服务有限公司所属管理处的各类柴油发电机的操作。 3.0职责 3.1维修部主管负责检查和监督本规程的执行情况。 3.2维修部电工依照本规程进行负责柴油发电机的操作。 4.0程序要点 4.1启动前检查 4.1.1检查机油油位是否在标示刻度线以内，不够加同型号机油至标示线以内位置。
4.1.2检查冷却液是否在水箱盖以下8cm左右，不够加清水至上述位置。 4.1.3检查电池液液位是否在极板面上15mm左右，不够加蒸馏水至上述位置。 4.1.4检查电池电压是否在24伏左右，如偏低则更换新电池。 4.1.5清理发电机组现场，把有碍操作或运行的物品搬开，确保冷却通风道顺畅。 4.1.6确保柴油发电机组总空气开关在OFF(关)状态。 4.2钥匙启动控制屏柴油发电机启动、停机操作 4.2.1启动: 把钥匙从“0”位经过“1”位转到“预热”位，在预热位等7秒钟使空气预热，然后继续把钥匙放松，钥匙回复到“1”位; 钥匙在启动位置停留的时间最长不要超过5-7秒，如果在上述时间内柴油发电机不能启动，则应把钥匙立即回复到“0”位。间隔30秒钟后再行第二次启动，如果连续3次仍不能启动柴油发电机，则应查找原因并排除故障后才允许再
柴油发电机安全操作规程
柴油发电机安全操作规程 一、初次上岗人员，必须认真阅读发电机组使用说明书，按受培训，并在有经验的操作人员指导下，学会正确的操作、维护本机并掌握紧急情况处理方法后，方可独立操作。 二、操作人员上岗前应着装整齐、工作服要三紧（即：领口、袖口和衣服下摆束紧），不得穿拖鞋，女工发辫必须盘起，并戴好工作帽。 三、发电机启动前须认真检查机油油位、水箱水量、柴油存量及油路系统是否正常；各电气开关手柄及供油手柄位置是否正确；机器安全防护装置是否齐全有效。 四、发电机启动后应首先观察机油压力是否正常，在空负荷试运转十分钟后方可合闸送电，运行中要注意观察电流表、电压表和周波表、保证供电质量。如发现水温过高、机组有异响、异味、机油压力下降等情况，应作出认真判断、必要时应及时停机检查。 五、电气开关的切换必须十分谨慎、细致、严防误操作，不得带负荷送电。 六、运行中注意不要触及机组旋转部位，同时与柴油机排气管等发热部位保持一定距离，以免烫伤。易燃物品要远离排气管。开启水箱盖时要防止被高温蒸汽烫伤。 七、发电机连续运行时，电压波动范围不超过额定值的±15%；频率变动范围不超过额定值±0.5，如发现机组超负荷，应对用电负荷进行限制和调整，防止长时间超负荷运行。 八、运行中如遇柴油机发生“飞车”事故，在按下供油手柄后而无法降低转速时，应果断切断柴油机供油油路要或堵塞进气口迫使柴油机立即熄火。 九、在运行中如遇柴油机因冷却系统和润滑系统故障，造成机器高温高热而停机后，不得马上向水箱内添加冷水，庆缓慢盘机，防止柴油机烧瓦、抱轴、拉缸，尽可能减少损失。 十、机组及机房应保持进出风道畅通。机组长期停机应对空气滤清器进气口、排气管出气口作防潮、防水保护。停机期间，每周应启动一次，作空负荷运转20分钟；潮湿天气和长期停机，应注意检查电机相间和对地绝缘。 十一、蓄电池应轻拿轻放，防止腐蚀性液体溢出伤人，同时保持电瓶线紧固无松动；不得将工具等物放在蓄电池上，以防止极间短路，造成人身伤害和损坏蓄电池。 十二、机器运行中，不得进行维修作业或拆卸电气连线。 十三、应按说明书要求定期维护、保养机器，作好各种螺栓的和转动部位的润滑工作；及时清洁空气滤清器；保持柴油管路不松动、不漏油，防止混入空气，造成启动困难。 十四、操作人员须认真填写运行及交接班记录，对本机本班发现、处理的问题和维修，更换零部件等情况须如实填写，对影响安全运行的问题必须向上级主管领导汇报。 XX有限公司
励磁操作规程
励磁系统操作规程 1．正常开机操作 1.1、发电机定速于3000转/分，发电机升压条件具备； 1.2、检查励磁系统一次回路电缆接触良好，并检查励磁系统的直流控制电源和交流电源正常。 1.3、合上灭磁柜控制电源、起励电源开关QS1，就地或远方合发电机灭磁开关，检查显示正常。 1.4、分别合整流柜1＃，整流柜2＃控制电源QS1、风机电源QS2，检查整流柜1＃，整流柜2＃风机投入运行；分别送上整流柜1＃，整流柜2＃的交流隔离刀闸Q1、直流隔离刀闸Q2；投入整流柜1＃，整流柜2＃面板上的脉冲电源开关 1.5、返回励磁调节柜进行发电机升压：SA2自动/手动开关，置自动位置。SA3通道选择开关位于通道A或B位置。合上励磁柜交流电源开关QS1和直流电源开关QS2，合上CHA通道和CHB通道的电源开关（在CHA通道和CHB通道的背后）。如有报警请按CHA 通道和CHB通道的复位按钮，将报警复位，检查CHA通道和CHB通道无任何报警。 1.6 按起机按钮SB1，电压升至20%--30%额定（可以预先设定到95%Un），操作SA1增磁升压或主控台上的增磁按钮升发电机电压至额定电压15.75kV，If0约为330A； 1.7观察发电机电压升至额定电压的95%，操作SA1增磁升压或主控台上的增磁按钮升发电机电压至额定电压； 1.8、通过增、减磁调整发电机电压、并网； 1.9、并网后增加有功同时，可用增磁、减磁操作增减无功。运行时，保持转子电流大于500A。 1.10、励磁装置在自动运行方式下，可通过操作SA4方式选择开关来选择恒功率因数运行或恒无功运行方式。 励磁调节柜运行方式可选择： a.自动运行（恒机端电压调节、恒功率因数运行或恒无功运行方式） b.手动运行（恒励磁电流调节）此方式主要用于调试时，或作为调节器故障时的备用控制模式。正常运行一般不采取这种方式。 1.11 切换操作：自动模式与手动模式的相互切换，均需要等30秒～1分钟； CHA通道与CHB通道之间的切换，须检查： （a）电压给定值 UGR （b）励磁电流给定值 IFR (c ) 触发角 ARF CHA通道与CHB通道的以上三个量如果不一致，要继续等到跟踪正确，即以上三个量一致再进行通道切换（30秒～1分钟后）。 2正常停机操作 2.1、在并网状态下将有功、无功减到零； 2.2、跳主油开关解列，发电机在空载运行； 2.3、减磁将发电机电压减到最低，在主控或就地按下停机按钮SB2灭磁停机； 2.4、跳灭磁开关；分开整流柜1＃，2＃的交、直流隔离刀闸； 2.5、跳励磁调节柜电源开关QS1和QS2，CHA通道和CHB通道的开关电源； 2.6、跳开：整流柜1＃，2＃控制电源QS1、QS2，整流柜1＃，整流柜2＃面板上的脉冲电源开关。 2.7 跳开：灭磁柜的QS1控制电源开关、起励电源开关。
柴油发电机安全操作规程标准范本
操作规程编号：LX-FS-A17580 柴油发电机安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
柴油发电机安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1．启动前的准备工作： (1)检查飞轮及发电机部分防护栏杆罩应完好； (2)操作人员应分工明确，实行监护，并穿戴绝缘鞋； (3)向电气室工作人员发出“准备”开车的信号后，认真检查各变速箱、离合器、调速器曲轴控制、油盎油位，及各部紧固螺钉，确认无误，并油水温度不低于20℃时，方可进行启动； (4)各系统管路闸门应处于工作位置； (5)传动机构的连接螺栓应紧固良好； (6)检查储气瓶压力是否正常，超速保险装置是
发电机运行操作规程正式样本
文件编号：TP-AR-L5760 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 发电机运行操作规程正 式样本
发电机运行操作规程正式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一、目的 保证操作的安全和正确性。 二、适用范围 柴油发电机组的操作。 三、职责 技工负责柴油发电机的操作。 四、工作程序 1、检查 (1)必须是在机组未运行前进行。 (2)润滑部份:检查润滑机油油位，尽量保持油位 在接近油位"高"位置，但不可超过，只能使用本发电
机指定牌子、型号的机油。 (3)冷却水部分：检查引擎冷却水位,水位应在散热水箱盖下约5厘米位置，换水后一定要加注防锈水4瓶。 (4)燃油部分：确定油箱中有足够的燃油，以及燃油系统管路无渗漏，并且到引擎的管路是畅通。燃油采用0#柴油。 (5)启动部分：检查蓄电池的端电压是达到标准的额定值，电解液面过低，可添加适量相同比重的电解液。 2.手动启动 (1)在柴油机控制面板上把转换开关置于"手动"位上，即激发控制系统及启动系统，启动引擎，当柴油机控制板上的电压表读数为"400+10V"，频率为"50HZ+1HZ"时，合上柴油发电机控制柜上出线断路
励磁调节器运行规程
励磁调节器运行规程 1、系统介绍： 本套装置为ABB公司生产的UNITROL5000励磁调节器，为静态励磁，整套系统包括励磁变压器、A VR调节器、可控硅整流柜、励磁开关。 1.1、励磁变压器：由三个单相变压器组成，采用Y/Δ- 1接线，容量 为3 X 2000 KV A。具有温度保护装置，发出告警信号。 1.2、A VR调节器：具有两套功能相同的调节器，每套具有三个通道， 分别为自动通道、手动通道、EGC紧急通道。另外在此柜中还具有LCP控制板、维修屏以及开关和继电器等。 1.2.1、逻辑关系：当A路自动通道故障时，切换到B路自动通道；如果这个通道又发生故障，首先判断A路通道是否完好，若完好便切换到A路，不好便切换到B路的手动通道；在B路通道故障时切换到A路的手动通道，切换不成功便切换到B路的EGC通道。 1.2.2 、LCP 控制板用于本地操作UNITROL5000系统，并显示重要的过程信号和故障信号。具有带LED的16个键，用于系统专门的显示和控制；10个控制键用于运行模式和内置功能以及LCD，LCD为8行显示，每行40个字符。 按此键后，出现8个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。按此键后，出现四个模拟信号，显示信道号，信号名称，值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。
清除故障信号，按键后，如有故障，会出现最多8条故障通道。第一个故障总是在第一行，接着发生的故障，以故障编号升叙排列。使用滚动键可显示更多的故障。 确认故障信号。所有报告通道都储存在控制板内，此外，特殊警告通道储存在处理器里。要清除这些通道，可较长时间按下复位键。没有活动的警报，键上的灯熄灭。 ↓# 光标键，可选择显示屏1 –8行或1 – 4行中的某一行。当前行突出显示。 ↓↑滚动键，在模拟信号显示中按动时，信号道（反差显示）及模拟值改变。 ↑↑↓↓翻页键，按动时，信道号每次改变10行，故障号每次改变6行。 打印键，按动可打印1 – 8 行的模拟值。黄色指示灯只 （无打印机） 指令键：励磁断路器接通 指令键：励磁断路器关闭 指令键：启励
柴油发电机运行规程(新版)
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 柴油发电机运行规程(新版) Safety management is an important part of production management. Safety and production are in the implementation process
柴油发电机运行规程(新版) 1.基本要求 1.1、实行值班制度，分管负责人每天定时巡查机房及机组设备。 1.2、每周至少空载试运行两次，每次10分钟，并检查电池液位、接线端子、外围设备运行情况，填写试运行记录表。 1.3、油箱内燃油应至少储备1.5吨，发现储备不足立即通知采购。 1.4、发电机带负荷运行时，每小时抄录运行数据一次。 1.5、当值电工每天打扫发电机房卫生一次，清洁机组及外围设备表面灰尘。 1.6、保持机房内的通风和照明设施良好，当值电工每天巡视完毕后填写巡视记录。 2.柴油发电机启动 2.1、检查机体及周围有无妨碍运转的杂物。
2.2、检查曲轴箱油位、燃油箱油位、散热器水位。 2.3、检查燃油供油阀和冷却水截止阀是否处于开通位置。 2.4、检查起动电动的蓄电池组电压是否正常。 2.5、检验配电柜的试验按钮，观察各报警指示灯有否接通发亮。 2.6、检查配电柜各开关是否置于分闸位置，各仪表指示是否处于零位。 2.7、启动排风机。 2.8、按动发动机的起动按钮，使其启动运转。 3.并联供电 3.1、待并车发电机的油温、水温、油压达到正常值，运转正常。 3.2、等并车发电机的输出电压和频率的数值与母排上的数值相一致。 3.3、把待并车发电机的同步器手柄打在“合闸”位置。 3.4、观察同步指示器的指示灯及指针。 3.5、观察同步指示器的指示灯，完全熄灭时或指针旋转到零位，即可打上并电合闸开关。
发电机运行安全操作规程
发电机运行操作规程 一、目的 保证操作的安全和正确性。 二、适用范围 柴油发电机组的操作。 三、职责 技工负责柴油发电机的操作。 四、工作程序 1、检查 (1)必须是在机组未运行前进行。 (2)润滑部份:检查润滑机油油位，尽量保持油位在接近油位”高”位置，但不可超过，只能使用本发电机指定牌子、型号的机油。 (3)冷却水部分：检查引擎冷却水位,水位应在散热水箱盖下约5厘米位置，换水后一定要加注防锈水4瓶。 (4)燃油部分：确定油箱中有足够的燃油，以及燃油系统管路无渗漏，并且到引擎的管路是畅通。燃油采用0#柴油。 (5)启动部分：检查蓄电池的端电压是达到标准的额定值，电解液面过低，可添加适量相同比重的电解液。 2.手动启动 (1)在柴油机控制面板上把转换开关置于”手动”位上，即激发控制系统及启动系统，启动引擎，当柴油机控制板上的电压表读数
为”400+10V”，频率为”50HZ+1HZ”时，合上柴油发电机控制柜上出线断路器，在配电房按送电操作程序进行,进入发电运行状态。 (2)若引擎无法须利启动，启动马达将于20秒后脱离引擎机构，再次启动需等候两分钟待启动马达冷却后，重新启动，若三次不能启动发电机则需进行故障排除。 3、自动启动 (1)自动启动的工作,检查发电机电源输出箱上把”断路器”置于”ON”上，柴油发电机控制面板上把转换开关置于”自动”位置，实施停电后自动启动。 4、手动停机 (1)在柴油发电机控制面板上,把状态转换开关置于”停止”位上，柴油发电机停机。 (2)当柴油发电机油箱内燃油油位，在油箱出油管上方5厘米处时，应实行手动停机。 5、自动停机 (1)自动启动停机，当”市电”恢复供电后，电源输送到发电机房发电机控制柜上，柴油发电机自动停机。
可控硅励磁装置运行规程
KGLF——11F 可控硅励磁装置运行规程 （试行） 编著：赵甬江、马笋 审核：黎明辉 批准：赵甬江 2005-9 张家港浩波热电有限公司
1.概述 2.可控硅励磁装置的工作原理 3.可控硅励磁装置的主要技术指标和铭牌 4.可控硅励磁装置的保护 5.可控硅励磁装置的运行方式与切换 6.可控硅励磁装置投运前的检查 7.可控硅励磁装置投运步骤 8.可控硅励磁装置运行中的检查与维护 9.可控硅励磁装置停用步骤 10.可控硅励磁装置常规故障及处理方法 11.附系统原理图一份
一.概述 同步发电机可控硅装置是一种励磁功率直接取自于发电机定子电压和电流，无须交直流励磁机的直接静止励磁装置。它可与几百至几千瓦的汽轮机、水轮机、柴油发电机配套、在大电网、孤立电网等各种电网条件下均能安全、可靠、持久的运行。即适于发电机、也适于调相机；可作新机组配套，也可作老机组技术改造之用。 二. 可控硅励磁装置的工作原理 KGLF—11F可控硅励磁装置可分为励磁主回路和控制回路两部分。励磁主回路的工作原理如下： 整流变（ZB）将发电机出口端电压10KV降至---V作为发电机的励磁电流。三只可控硅（1Kz、2Kz、3Kz）与三只二极管（1Z、2Z、3Z）组成三相桥式整流，将ZB次级的交流电变成直流电，经电刷引入发电机转子绕组，提供励磁电流。通过控制回路改变可控硅（1Kz、2Kz、3Kz）的导通角，就可以改变整流桥的输出电压（即发电机的励磁电压），从而改变发电机的感应电势（即发电机的空载电压）和接入系统运行时的出口电压。 控制回路分为调差、整流滤波、检测放大、移相触发、自动调节（手动调节）以及空励限制和过励限制几个部分： 调差单元：电压信号取自发电机出口端电压互感器YH。电流信号取自发电机出口端电流互感器1LH，经调差电阻1—10Ra，接入三相桥式整流电路，使整流桥的输出电压不但与发电机端电压成正比，而且与发电机输出的无功功率成正比。起到无功补偿器的作用。改变调差电阻的位置，就可以改变发电机的调差特性（即发电机端电压变化时，发电机无功的变化特性）调差率在10%范围内多可调。 整流单元：由7Db—12Db组成，7R与1C组成L型滤波，除掉杂波干扰。输入信号加到检测桥上与1W整定值相比较，得出差值信号，差值信号再经过放大监测限幅，输出至移相触发单元。 移相触发单元的作用就是根据差值信号的大小来调整可控硅触发脉冲的相差，当发电机电压升高或无功输出减少时，可控硅的触发后移使主励磁主回路的电压下降。反之当发电机电压降低时或无功输出增加时，可控硅触发脉冲前移使主励磁主回路的电压上升。当发电机电压下降到额定值的80%以下时，励磁装置能提供1.6倍励磁电流（倍称强行励磁） 发电机端电压随无功电流增加而增加称负调差。 发电机端电压随无功电流增加而减少称正调差。正调差不符合运行要求，所以正常我们采用负调差。调差率反映了调差的敏感程度。当调差率为0时表明不起作用，调差电阻最大，则调差率最大。 以上为自动方式，电压调节范围为70—115%额定电压。 除了自动方式以外，当调差检测放大发生故障时，可以使用手动方式。即电网信号经整流、整定、直接输入移相触发单元，此时先作手动设定目标值，但不会再自动调节，必须随电压和无功变化而不断调整，才能保证励磁稳定。 手动运行时调节器灵敏度很低，但电压调节范围很大40%—130%额定电压。
柴油发电机操作规程
柴油发电机操作规程 一、启动前的检查 1、检查柴油机和发电机上有无其它异物。 2、检查水箱的水位高低和燃油的多少，如水位低于水位线必须加水，燃油低于燃油线必须加油。 3、检查储电池的开关是否闭合（应闭合）。 4、检查发电机配电箱总开关是否断开（应断开）。 二、启动 1、打开启动锁，按启动按扭，使发动机启动运转。发动机启动后，应调整调整器，使其运转在700/min以下，进行暖机（气温高于10℃可不进行）。 2、慢慢调整转速开关，使机组空载电压至400V，频率为50Hz。转动电压转换开关，检查三相电压是否平衡。 3、闭合发电机配电箱上主开关，机组将向负载供电。 三、机组的运行 1、发动机带载运行中应注意经常观察电气仪表（电流、电压、频率和功率）及发动机仪表盘各仪表的指示状况。根据规定要求，随时加以调整。 2、加、减负载应保持三相平衡。 3、按照发动机、发电机、控制屏等的使用说明的要求做好记录。 4、机组因故障停机或有异常声音时，应仔细查找故障原因，待故障排除后方可开机。 四、停机 1、机组停机前，应逐步卸去负载，然后使主开关处于分闸位置。 2、将转速开关慢慢置于“怠速”位置，使机组转速降至怠速。 3、待油温、水温降至40℃以下时，方可停机。 五、保养 1、在不长期使用的情况下，每半月合车一次，给蓄电池进行充电。 2、停机后，清洁柴油机部分和发电机部分。 3、新机维护
新机首次投入使用100h后进行 3.1 清洗曲轴箱、滑油箱、滑油过滤器并更换滑油。 3.2 擦除气缸头上平面的脏旧滑油。 3.3 检查各紧固件、松动情况。 4、日常维护 4.1 每24h应于气缸头罩壳上的两加油小孔，向进、排气阀处滴加滑油2—5滴，但不得多加，否则，能使气阀阀杆与导筒粘结，尤其是排气阀处，需在一定时间加些柴油或煤油。 4.2 注意检查各黄油滑脂情况，必要时应下旋加注或补充。 4.3 检查射油泵的滑油情况是否在规定平面。 4.4 每100h 4.4.1 旋转滑油过滤器盖上中心转轴数转。 4.4.2 清洗空气过滤器。 4.4.3 更换射击油泵滑油，以加至油尺标记为止。（此项可根据被柴油的稀释程度）。 4.4.4 旋开柴油过滤器下部的放污螺塞，放除积水和脏物。 4.5 检查各仪表是否工作正常。 4.6 消除日常所发生的故障并认真填入机器证明书。 5、一级技术保养 当柴油机累计工作300h后，除“日常维护”项目外，须增添下列项目： 5.1 清洗柴油示波器和喷油器进油管接之滤油器。 5.2 于滑油箱更换新滑油并清洗滑油示过滤器。 5.3 陆机须检查活络三角皮带的紧程度，必要时进行调整。 5.4 检查进、排气阀间隙，必要时时行调整。 6、二级技术保养 当柴油机累计工作1200h后，除按“一级技术保养”项目外，须增添下列项目： 6.1 检查各缸工作的平衡性，如条件具备而又必要时，可调整射油泵各缸喷油量均匀度。 6.2 拆下各气缸头，清除燃烧室积炭，检查进排气阀及充气阀密封锥面，不
发电机安全操作规程
发电机安全操作规程 1、以内燃机为动力的发电机，其内燃机部分应执行内燃机的有关规定。 2、新装、大修或停用10d以上的发电机，使用前应测量定子和励磁回路的绝缘电阻以及吸收比，定子的绝缘电阻不得低于上次所测值的30％，励磁回路的绝缘电阻不得低于0.5MΩ，吸收比不得小于1.3，并应做好测量记录。 3、作业前检查内燃机与发电机传动部分，应连接可靠，输出线路的导线绝缘良好，各仪表齐全、有效。 4、启动前应先将励磁变阻器的电阻值放在最大位置上，然后切断供电输出主开关，接合中性点接地开关。有离合器的机组，应先启动内燃机空载运转，待正常后再接合发电机。 5启动后检查发电机在升速中应无异响，滑环及整流子上电刷接触良好，无跳动及冒火花现象。待运转稳定，频率、电压达到额定值后，方可向外供电。载荷应逐步增大，三相应保持平衡。 6、发电机开始运转后，即应认为全部电气设备均已带电。 7、发电机连续运行的最高和最低允许电压值不得超过额定值的±10％。其正常运行的电压变动范围应在额定值的±5％以内，功率因数为额定值时，发电机额定容量应不变。 8、发电机在额定频率值运行时，其变动范围不得超过±0.5Hz。 9、发电机功率因数不得超过迟相（滞后）0.95。有自动励磁调节装置的，可在功率因数为1的条件下运行，必要时可允许短时间在迟相0.95～1的范围内运行。 10、发电机运行中应经常检查并确认各仪表指示及各运转部分正常，并应
随时调整发电机的载荷。定子、转子电流不得超过允许值。 11、停机前应先切断各供电分路主开关，逐步减少载荷，然后切断发电机供电主开关，将励磁变阻器复位到电阻最大值位置，使电压降至最低值，再切断励磁开关和中性点接地开关，最后停止内燃机运转。 （注：本文所提供的关于行业或项目或个人的一些总结及计划，销售技巧或策划方案或如何写总结的方法，会议纪要，培训等内容；仅供参考，不作具体使用）
大中型水轮发电机静止整流励磁系统及装置试验规程
及装置试验规程DL 489-92 大中型水轮发电机静止整流励磁系统 及装置试验规程 DL 489-92 目录 1 主题内容与适用范围 2 引用标准 3 术语与符号 4 试验分类 5 试验项目 6 基本试验方法与要求 附录A 对试验记录的要求（参考件） 附加说明
1 主题内容与适用范围 本标准规定了大中型水轮发电机静止整流励磁系统及装置的试验分类、试验项目、基本试验方法与要求以及对试验记录的要求。给出了在SD299《大中型水轮发电机静止整流励磁系统及装置技术条件》中未规定而在本规程中用到的一些术语、符号、计算公式。 本标准适用于额定容量为10MW及以上水轮发电机的静止整流励磁系统（以下简称励磁系统）及装置。 对于本标准本规定的事项，应符合GB755《电机基本技术要求》、SD152《大中型水轮发电机基本技术条件》、GB1497《低压电器基本标准》以及相应设备和元、器件等标准中试验方面的有关规定。 2 引用标准 本规程主要引用了下列标准： GBJ232 电气设备交接试验标准 SD299 大中型水轮发电机静止整流励磁系统及装置技术条件 GB1497 低压电器基本标准 GB988 低压电器基本试验方法 GB2900. 32 电工名词术语电力半导体器件 3 术语与符号 本标准所用的名词术语与符号除了使用SD299《大中型水轮发电机静止整流励磁系统及装置技术条件》（以下简称《技术条件》）规定的以外，补充了如下部分： 3．1 术语 断态不重复峰值电压U DSM—晶闸管（可控硅整流器）两端出现的任何不重复最大瞬时值的瞬变断态电压。 断态重复峰值电压U DRM—晶闸管两端出现的重复最大瞬时值断态电压，包括所有的重复瞬态电压，但不包括所有的不重复瞬态电压。 反向不重复峰值电压U RSM—整流管或晶闸管两端出现的任何不重复最大瞬时值的瞬态反向电压。 反向重复峰值电压U RRM—整流管或晶闸管两端出现的重复最大瞬时值反向电压。包括所有的重复瞬态电压，但不包括所有的不重复瞬态电压。 断态重复峰值电流I DRM—晶闸管加上断态重复峰值电压时的峰值电流。 反向重复峰值电流I RRM—晶闸管加上反向重复峰值电压时的峰值电流。 正向电压U F(AV)—整流管正向电流流通在两极间降落的电压。 通态电压U T(AV)—晶闸管处于通态时的主电压。 3．2 符号
BKL-501SC 型微机励磁装置运行规程
BKL-501SC 型微机励磁装置运行规程 我公司使用的BKL-501SC 型微机励磁装置为中国核工业电机运行技术开发公司设计研制励磁系统，采用液晶触摸显示屏，可显示各项运行参数、控制参数及故障信息。装置采用双微机控制系统，具有优良的抗干扰性能，并可带载不停机更换控制插件、冷却风机、灭磁单元。保护功能完善，具有带励、失励失步保护及不减载自动再整步功能。 一、主要技术性能 1、采用全数字化双微机系统（CPU 采用Intel 196 系列16 位单片机），一套工作，另一套热备，故障时可自动无扰动切换至备用系统，也可手动切换。 2、采用触摸屏人机界面，信息量丰富，观察直观，操作方便。可查看各项运行参数及装置发出的各类报警信息，并可在运行中随时修改设定值。“事件记录”中记载了故障报警及重要操作。 3、主回路采用无续流二极管三相半控桥式电路，具有良好的启动控制回路，保证电机启动时无脉振，并使电机在失步后的再整步过程中有良好的再整步特性，即使在少有的控制插件、冷却风机单元、灭磁单元故障时，仍可保证电机稳定同步运转，并可在不停机、不减载条件下更换故障部件。 4、采用按滑差顺极性过零投励特性，投励时加短时整步强励，牵入同步迅速、可靠、平稳，投励时无冲击。对凸极效应强、因凸极效应牵入同步的电机，则会自动启动计时环节投励。具有自动投全压功能。 5、具有手动/自动调节励磁功能。手动调节范围一般设置为额定励磁电压值的20%~130%。采用增/减磁按钮来调节励磁，取消了以往故障率高的励磁调节电位器。 6、具有恒电流、恒功率因数自动调节功能。由于有α角自动跟踪，手/自动切换时无扰动。 7、具有失步保护及不减载自动再整步功能。当电机因负载突增、电压剧降、励磁电源短时消失等原因导致电机带励、失励失步时，在故障源消除后，本装置会实现自动带载再整步，使电机恢复稳定同步运行，如因故障时间、电机特性或负载等原因无法实现再整步时，失步保护装置会自动动作于跳闸。 8、当配电系统配有我公司的DSB 型断电失步保护装置时，在电源恢复后可实现断电失步带载自动再整步。 9、具有完善的保护功能，除一般常规保护外，本装置还具有欠励、过励时延时报警并自
发电机运行操作规程正式版
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.发电机运行操作规程正式 版
发电机运行操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 一、目的 保证操作的安全和正确性。 二、适用范围 柴油发电机组的操作。 三、职责 技工负责柴油发电机的操作。 四、工作程序 1、检查 (1)必须是在机组未运行前进行。 (2)润滑部份:检查润滑机油油位，尽量保持油位在接近油位"高"位置，但不可超过，只能使用本发电机指定牌子、型号
的机油。 (3)冷却水部分：检查引擎冷却水位,水位应在散热水箱盖下约5厘米位置，换水后一定要加注防锈水4瓶。 (4)燃油部分：确定油箱中有足够的燃油，以及燃油系统管路无渗漏，并且到引擎的管路是畅通。燃油采用0#柴油。 (5)启动部分：检查蓄电池的端电压是达到标准的额定值，电解液面过低，可添加适量相同比重的电解液。 2.手动启动 (1)在柴油机控制面板上把转换开关置于"手动"位上，即激发控制系统及启动系统，启动引擎，当柴油机控制板上的电压表读数为"400+10V"，频率为"50HZ+1HZ"
励磁系统运行维护规程
励磁系统运行维护规程 1 范围 本标准规定了藤子沟水电站励磁系统的设备概述、运行方式、运行操作、维护检查、故障处理等内容。 本标准适用于藤子沟水电站励磁系统的运行维护管理。 2 引用标准 《继电保护及安全自动装置技术规程》水电部 《大、中型同步发电机励磁系统技术要求》GB/T7409.3—1997 励磁设备厂家资料 3 设备运行标准 3.1 设备概述及运行方式 3.1.1 自并激励磁系统（自并励）由微机励磁调节器、可控硅整流装置、灭磁开关、灭磁过电压保护装置、励磁变压器等组成的五柜式系统。 3.1.1.1 两套互为备用的SWL-Ⅱ型微机励磁调节器是整个励磁系统控制部分，完成励磁装置信号采集输出、分析计算、状态监视和故障报警、控制引出，最终实现可控硅触发控制励磁电流。其调节器软件具有：自动起励、自动跟踪系统电压、调差、强励、过励限制、欠励限制等功能。 3.1.1.2 可控硅整流装置、励磁变压器是励磁系统的功率部分，为发电机提供励磁电流，输出电流值由调节器提供的触发脉冲控制。 3.1.1.3 灭磁过电压保护装置是发电机及电力系统故障快速灭磁保护和励磁系统过电压保护。
3.1.2 励磁系统电源包括风机电源、直流控制电源、交流控制电源、试验电源、合闸电源、起励电源、辅助电源。 3.1.2.1 辅助电源由励磁变低压侧经辅助变压器提供。 3.1.2.2 风机电源、照明电源、交流控制电源由厂用电源AC220V提供，试验电源由厂用电AC380V经FU11，FU12，FU13提供。 3.1.2.3 灭磁开关合闸电源、起励电源为同一直流电源（合闸电源）。3.1.2.4 直流控制电源取自直流屏。 3.1.3 系统的电气参数有：励磁电流I L 、励磁电压Ｕ L 、定子电压ＵG、阳 极电压U、Q G 、移相角等。 3.1.4 起励以残压起励为主、直流它励为辅。 3.1. 4.1 残压起励：机组启动频率正常，即可显示发电机残压，残压若满足起励要求，便可实现残压起励； 3.1. 4.2 直流它励：它励直流的起励电流不大于10%空载额定励磁电流。 3.1.5 励磁调节的运行方式的选择 3.1.5.1 恒发电机电压（AVR）：以发电机电压为调节对象，正常运行时电压给定为10000伏； 3.1.5.2 恒励磁电流（AER）：以发电机励磁电流为调节对象； 3.1.5.3 恒功率因数（AFR）：以发电机电压或励磁电流为调节对象，自动跟随发电机有功变化，保持功率因数COSΦ基本恒定。 3.2 调节器的技术参数 调节范围：10%～130%额定发电机电压； 电压调整精度：≤0.4%；
柴油发电机运行规程
柴油发电机系统柴油发电机组（GEP700—1）技术规范： 发电机规范：
柴油机规范：
电气性能： 发电机短时过载能力为150％额定容量，时间30s。 12小时内允许超载10％运行1小时。 蓄电池、充电器为浮充，电压低于25V时大电流恒充，高于25伏时改为小电流涓充，充电装置输入为220V交流电。 并网控制屏上设有四个切换开关： （1）、机组控制模式选择开关SW1有“AUTO（自动）”、“MAN（手动）”、“OFF（停止）”位，用于选择柴油发电机出口开关的控制方式。 （2）、系统控制模式选择开关SW2有“AUTO（自动）”、“MAN（手动）”、“OFF（停止）”位，用于选择启动柴油发电机的方式；“AUTO”为“远控”方式，“MAN”为“就地”方式。 （3）、并网系统模式选择开关SW3有“测试1”、“测试2”“自动”“试运行”、“OFF”位，用于有载试验、柴油发电机组备用、空载试转。
（4）、市电恢复选择开关SW4有“工作A”、“工作B”、“停止”位，用于选择保安A（B）段与工作PC A（B）段自动同期并列。 柴油发电机的运行方式： #1、#2机组各配置一台柴油发电机组，柴油发电机正常备用时，柴油发电机在“自动”位；并网控制屏上“并网系统模式选择开关SW3”在“自动”位，“机组控制模式选择开关SW1”在“AUTO（自动）”位，“系统控制模式选择开关SW2”在“AUTO （自动）”位。 每台机组有保安PCA段和PCB段两段母线，工作电源分别由380V工作PCA段和380V 工作PCB段供电，柴油发电机同时做为保安PCA段和PCB段的应急备用电源。 当任一保安PC段失电后，若另一保安PC段有电压，则发出信号并自动合上保安PC段联络开关；若无电压，则同时合保安PC段备用电源开关及柴油发电机配电盘进线开关，由保安变供电；若保安备用段无电压，则起动本机组的柴油发电机组，待转速和电压达到额定值后，合上柴油发电机出口开关及失电保安PC段备用电源开关，向失电的保安段供电。柴油发电机具有三次自启动功能，连续三次启动失败则发出失败信号，并闭锁自启动回路。 当保安段工作电源恢复后，若保安段由保安变带时，则采取先断后合的方法进行电源切换，具体为：先将保安段上所有负荷停运，退出此保安段失电联合此保安段联络开关、备用电源开关的联锁及压板，断开此保安段备用电源开关，再合上此保安段工作电源开关，再投入所退联锁及压板；若保安段由柴油发电机带时，则采取同期并列方式进行电源切换，详见柴油发电机组停运步骤。
发电机运行操作规程示范文本
发电机运行操作规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
发电机运行操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、目的 保证操作的安全和正确性。 二、适用范围 柴油发电机组的操作。 三、职责 技工负责柴油发电机的操作。 四、工作程序 1、检查 (1)必须是在机组未运行前进行。 (2)润滑部份:检查润滑机油油位，尽量保持油位在接近 油位"高"位置，但不可超过，只能使用本发电机指定牌子、 型号的机油。
(3)冷却水部分：检查引擎冷却水位,水位应在散热水箱盖下约5厘米位置，换水后一定要加注防锈水4瓶。 (4)燃油部分：确定油箱中有足够的燃油，以及燃油系统管路无渗漏，并且到引擎的管路是畅通。燃油采用0#柴油。 (5)启动部分：检查蓄电池的端电压是达到标准的额定值，电解液面过低，可添加适量相同比重的电解液。 2.手动启动 (1)在柴油机控制面板上把转换开关置于"手动"位上，即激发控制系统及启动系统，启动引擎，当柴油机控制板上的电压表读数为"400+10V"，频率为"50HZ+1HZ"时，合上柴油发电机控制柜上出线断路器，在配电房按送电操作程序进行,进入发电运行状态。 (2)若引擎无法须利启动，启动马达将于20秒后脱离引擎机构，再次启动需等候两分钟待启动马达冷却后，重新
水电站励磁系统运行规程
Q/ZSDL-SW 励磁系统运行规程 四川圣达水电开发有限公司发布
Q/ZSDL-SW 1050405-2010 目 次 1 范围 (89) 2 规范性引用文件 (89) 3 术语和定义 (89) 4 主要技术参数 (90) 5 运行要求 (91) 6 运行安全 (92) 7 运行方式 (93) 8 励磁PSS及进相管理 (94) 9 设备运行操作 (95) 10 运行的监视和检查 (98) 11 运行维护 (99) 12 故障和事故处理 (99) 87
Q/ZSDL-SW 1050405-2010 88 前 言 本标准由四川圣达水电开发有限公司标准化领导小组提出。 本标准由四川圣达水电开发有限公司标准化管理办公室归口。 本标准起草单位：四川圣达水电开发有限公司。 本标准主要起草人：曾宏、刘恒、王涛、曾庆宗。
Q/ZSDL-SW 1050405-2010 励磁系统运行规程 1 范围 本规程规定了公司沙湾水电站励磁系统主要技术参数、运行要求、运行安全、运行方式、励磁PSS 及进相管理、设备运行操作、运行监视和检查、运行维护、故障及事故处理等内容。 本规程适用于公司沙湾水电站励磁系统的运行管理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件 DL/T 583—1995 大中型水轮发电机静止整流励磁系统及装置技术条件 DL/T 491—1999 大中型水轮发电机静止整流励磁系统及装置运行、检修规程 DL/T 751-2001 水轮发电机运行规程 3 术语和定义 下列术语和定义适用于本文件。 3.1 静止整流器励磁系统及装置 用静止整流器将交流电源整流成直流电源，供给同步发电机可调励磁电流的系统及装置（简称励磁系统）。它包括：励磁变压器、整流功率柜、自动励磁调节器、转子过电压保护装置、自动灭磁装置、备励系统及起励设备等。 3.2 自并励系统 直接由发电机提供励磁电源和反馈调节信号，与发电机具有直接反馈调节关系的励磁系统及装置，简称自并励。 3.3 灭磁开关 发电机转子回路中灭磁并兼作断开励磁绕组电源回路的开关。 3.4 转子过电压保护装置 由非线性电阻、跨接器等设备构成的发电机励磁绕组过电压保护装置。 3.5 整流功率柜 采用晶闸管（可控硅）构成功率整流桥，用于提供转子电流的整流装置。 3.6 自动励磁调节器（文中简称励磁调节器） 用模拟电路或微机计算机电路构成的，根据发电机工况，按一定的调节规律自动调节发电机励磁电流的装置。 3.7 电力系统稳定器 电力系统稳定器（Power System Stabilizer，简称PSS）是指为了解决大电网因缺乏足够的正阻尼转矩而容易发生低频震荡的问题所引入的一种相补偿附加励磁控制环节，即向励磁控制系统引入一种 89
发电机运行操作规程标准范本
操作规程编号：LX-FS-A48746 发电机运行操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
发电机运行操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、目的 保证操作的安全和正确性。 二、适用范围 柴油发电机组的操作。 三、职责 技工负责柴油发电机的操作。 四、工作程序 1、检查 (1)必须是在机组未运行前进行。 (2)润滑部份:检查润滑机油油位，尽量保持油位在接近油位"高"位置，但不可超过，只能使用本发电
机指定牌子、型号的机油。 (3)冷却水部分：检查引擎冷却水位,水位应在散热水箱盖下约5厘米位置，换水后一定要加注防锈水4瓶。 (4)燃油部分：确定油箱中有足够的燃油，以及燃油系统管路无渗漏，并且到引擎的管路是畅通。燃油采用0#柴油。 (5)启动部分：检查蓄电池的端电压是达到标准的额定值，电解液面过低，可添加适量相同比重的电解液。 2.手动启动 (1)在柴油机控制面板上把转换开关置于"手动"位上，即激发控制系统及启动系统，启动引擎，当柴油机控制板上的电压表读数为"400+10V"，频率为"50HZ+1HZ"时，合上柴油发电机控制柜上出线断
