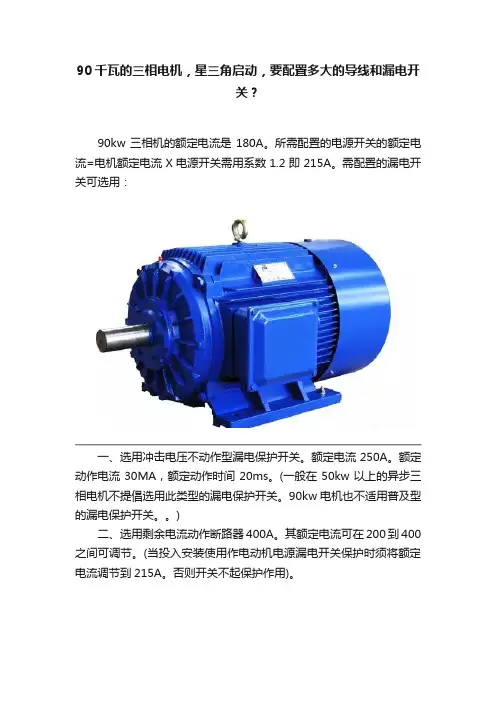

90kw电机及控制回路选型

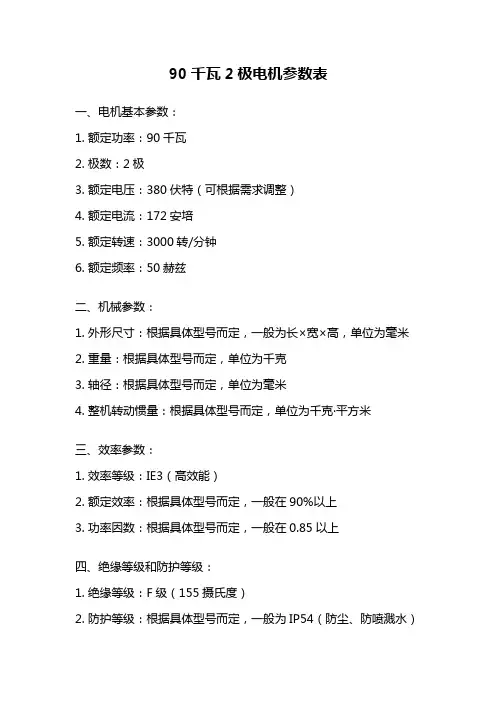

电动机
型号: YE3-280M-4-90KW 磁极数：4
额定转速：1467r/min
额定频率：50Hz
额定电压：380V
工作方式：连续
备注：允许满压启动，海拔不超过1000m，环境温
度不超过40℃
交流接触器（两个） 厂家：ABB公司
型号：A185D-3-11
220v50Hz
重量：340g
额定电压：220v
额定电流：185A
额定频率：50Hz
级数：3级
热继电器
厂家：ABB公司
型号：TA 450 DU 185 类型：普通负载类
额定工作电流：450A 脱扣电流：185A
控制回路熔断器底座（两个） 厂家：德力西
型号RL1-15
额定电流:15A
额定电压：220V
极限分断能力：2KA
控制回路熔体（两个） 厂家：德力西
RL1-4A
额定电流：4A
极限分断能力：2KA
主回路熔断器底座（三个） 厂家：德力西
型号RT0-400A
额定电流:400A
额定电压：380V
主回路熔体（三个） 厂家：德力西
型号：RTO-400A
额定电流：400A
额定电压：380V
按钮（三个） 厂家：德力西
型号：LAY7-11BN
备注：自复位平头按钮
开关1常开1常闭按钮
连接电机主电缆
控制电缆
电流表
厂家：上海满谷
型号42L6-A 300/5
类型：指针式
冲击频率：80-120次/min
电流互感器 厂家：德力西
型号：LMK-0.66 300/5 变比：300/5
谢谢观看
低压马达主回路的1类配合与2类配合
1. 背景 当前，低压电动机保护回路的配合问题很多设计厂家都是忽略的，导致现场马达保护的接触器分断能力和此回路的塑壳开关无法配合，造成电机烧毁等问题，本文按照施耐德的推荐表进行分析，确定相关规则和原理。 2. 配合分类 GB14048和IEC60947-4-1对此都有规定，对于工业企业，考虑到工艺的连续性，一般要求类型2的配合。而对于民用建筑，一般是消防负载才采用类型2配合，其他都采用类型1配合。 这里的配合分很多方面，分断能力的配合只是其中最基本的一个要求，请注意，这些配合需要同时满足，而不是满足部分，下面分别进行介绍： （1）.分断时间的配合：接触器的控制电源如果取自控制电源的某一相，则当此相发生短路故障时，接触器控制线圈由于失电会导致主触头被动打开，而被动的分开短路电流，造成接触器损坏，这要求SCPD电器在接触器锄头分开之前断开短路电流，例如CJ20-160的接触器释放时间为14ms，而塑壳开关很难在14ms分开短路电流，除非是熔断器或者支持能量脱扣的断路器在很大的断路器电流情况下。 ( 2 ) 分断能力的配合：针对类型2的配合，断路器的速断电流也会超过接触器的最大分断能力，所以其配合可以大于额定短路分断能力，但是不能大于极限短路分断能力，大于此电流，接触器不能继续使用；而针对类型1的配合， 可以大于极限短路分断能力。 （3）动稳定性和热稳定性配合：热稳定性主要考虑短时耐受电流，一般接触器厂家都会给出这个值，比如施耐德的LC1D25接触器，短时耐受为380A，1s，则焦耳热为144400A2s；短路保护电器动作的前通过的焦耳热需要小于此值，这要求此线路的预期短路电流与断路器动作时间产生的焦耳热小于此值。动稳定性也是同样的。在线路预期的短路电流固定的情况下，主要是要求断路器具备限流能力。施耐德专门开发了NSX80H，尺寸小，限流能力强，比较适合实现2类配合。
电机基本控制回路、正反转控制回路
电机基本控制回路、正反转控制回路
电机基本控制回路 I .1 L2 1.3 X3 KM 、各元件作用 断路器QF 压断路器从总体来说就是接通和断开电流的作用。 一般断路器具有过流保护和短路保护; 欠压线圈即可具有欠电压保护；增加漏电模块可具有漏电保护；一般不具备过压保护，需 压保护需要另配过电压继电器。 接触器KM 流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配 继电器工作还能对负载设备起到一定的过载保护作用。 因为它是靠电磁场吸力通、 断工作 对于 人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还 锁功能，通过手动短接 J □ — KF1 KM3 3 KVT I HC ；
吸合后，就能进入自锁状态持续工作。 过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广 热继电器KH 要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车， 过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热器不能用作短路保护，而只能用作过载保护 熔断器FU 断器的主要作用是短路保护。 熔断器的选择要求是： 电气设备正常运行时，熔断器不应熔断；在出现短路时，应立即熔断；在电流发生正常变如电机起动过程）时，熔断器不应熔断；在用电设备持续过载时，应延时熔断。熔断器的电压要大于或等于电路的额定电压。熔断器的选用主要包括熔断器类型选择和熔体额定电流的确定。 断器的类型根据不同的使用场合、电压等级、保护对象和要求，有很多品种和类型。 压熔断器，高压熔断器又分为户内式和户外式两种，这里不赘述。 压熔断器常见有插入式、管式、螺旋式三大类。又可分为开启式、半封闭式和封闭式三熔断器；C-插入式；L -螺旋式；M-密闭管式；S-快速；T-有填料管式。如RC1、R（插人式；RM-无填料管式；R T0、RL1、RLS 分别为有填料管式和有填料螺旋式。 压熔断器有三种结构不同的熔体，一种做为电气线路的过载和短路保护（gG）;另一种作为体器件及其成套装置的短路保护（aR）;还可派生为电动机短路保护（aM）。
电机基本控制原理图简介

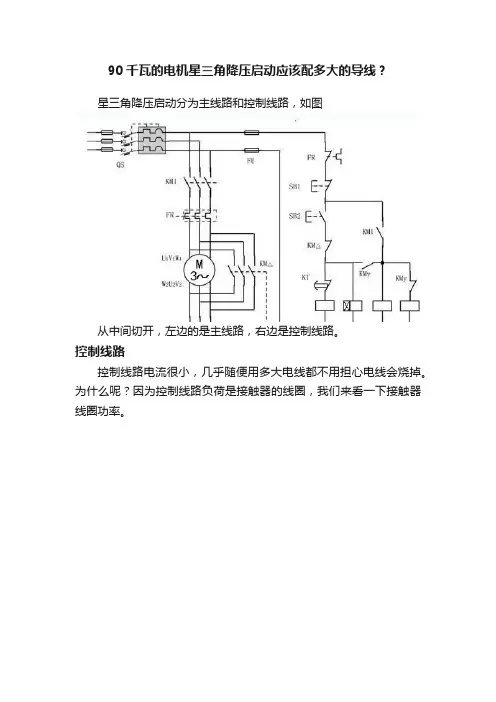

电机基本控制原理图简介 一、星三角启动原理图简介 L1/L2/L3分别表示三根相线； QS表示空气开关； Fu1表示主回路上的保险； Fu2表示控制回路上的保险； SP表示停止按钮； ST表示启动按钮； KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点； KM△表示三角接触器的线圈，后缀的数字表示它不同的触点； KM表示主接触器的线圈，后缀的数字表示它不同的触点； U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端； 为了叙述方便，将图纸整理了一下，添加了触点的编号。整理后的图纸见附图。 合上QS，按下ST，KT、KMy得电动作。 KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作； KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。 时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合； KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。 电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
接线图：
二、电机直接启动原理图 图l中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU 是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。保护动作后，接触器的辅助触点KMl-1断开，电动机保持在停运状态。 电动机运行中如果按下SBl．电动机同样会停止运行，其动作过程与热保护的动作过程相同。 停止指示绿灯HG和运行指示红灯HR分别受接触器的常『利(动断)或常开(动合)辅助触点KMl-2、KMl一3控制，用作信号指示。电流互感器TA的二次线圈串接电流表PA，电压表PV则直接接在电源线上.
常见电动机控制电路图
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为，要求电路能定时自动循环正反转 控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2串联的KT1、KT2断电延
时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
解析国标图集_常用电机控制电路图_
BUILDING ELECTRICITY 2011年 第期 Jun.2011Vol.30No.6 6 *：国家科技支撑计划子课题，课题名称：村镇小康住宅规划设计成套技术研究（课题任务书编号：2006BAJ04A01），子课 题名称：村镇住宅设备与设施设计技术集成及软件开发（子课题任务书编号：2006BAJ04A01-3）。Xu Lingxian Sun Lan （China Institute of Building Standard Design &Research ，Beijing 100048，China ） 徐玲献 孙 兰（中国建筑标准设计研究院，北京市 100048） Explanation and Analysis of National Standardization Collective Drawings Control Circuit Diagrams of Common Electric Machines * 解析国标图集《常用电机控制电路图》摘 要 对多年来国家建筑标准设计图集 10D303-2～3《常用电机控制电路图》（2010年合订本，已修编出版发行）使用中遇到的疑问进行汇总、解析，以加深读者对10D303-2～3的理解。 关键词信号灯端子标志消防控制室的监控消防风机消防水泵 过负荷 水源水池水位 双 速风机 0引言 国家建筑标准设计图集10D303-2～3《常用电 机控制电路图》 （2010年合订本） （以下简称 10D303）适用于民用及一般工业建筑内3/N /PE ～220/380V 50Hz 系统中常用风机和水泵的控制，是对99D303-2《常用风机控制电路图》和01D303-3《常用水泵控制电路图》的修编。根据现行的国家标 准，对图集中涉及到的项目分类代码和图形符号进行了修改，并在原图集方案的基础上，增加了两用单速风机、平时用双速风机、射流风机联动排风机及冷冻（冷却）水泵控制电路图。根据节能环保的要求，增加了YDT 型双速风机的控制方案。并根据电气产品的发展，增加了控制与保护开关电器（CPS ）和电机控制器的控制方案，供设计人员直接选用。 10D303从立项调研、修编到送印，历经两年多的时间，期间收到了不少反馈意见和建议，为图集的编制提供了宝贵的建议，在此答谢。 《常用电机控制电路图》 （2002年合订本）发行 十余年中一直受到读者青睐，使用者涉及设计、生产和建造等多领域，通过国标热线和其他途径咨询问题的读者很多。问题中除风机和水泵的控制电路外，经常牵涉到现行的国家标准、制图要求和电气设计技术等多方面的内容，有些问题无法通过修编图集 10D303直接解决，因此借助《建筑电气》平台，把《常用电机控制电路图》经常咨询的问题归纳汇总、解析，以利于读者更好使用和理解10D303图集。 1有关国家标准、规范和制图要求的问题 1．1指示器（信号灯）和操作器（按钮）的颜色 标识 10D303中有关信号灯和按钮的颜色标识是依据国家标准GB /T 4025-2003/IEC 60073：1996《人-机界面标志标识的基本和安全规则 指示器和 作者信息 徐玲献，女，中国建筑标准设计研究院，高级工程师，主任工程师。 孙兰，女，中国建筑标准设计研究院，教授级高级工程师，院副总工程师。 Abstract The collective drawings of national building standard design 10D303-2~3Control Circuit Diagrams of Common Electric Machines （2010bound volume ）has been revised and published.This paper summarizes and analyzes the questions encountered during use over the years so as to deepen the readers 'understanding of the collective drawings. Key words Signal light Terminal symbol Fire control room monitoring Fire fan Fire pump Overload Water level of the water tank of water source Two -speed fans * 34 330
电机基本控制回路 正反转控制回路
电机基本控制回路 一、各元件作用 1、断路器QF 低压断路器从总体来说就是接通和断开电流的作用。一般断路器具有过流保护和短路保护；增加欠压线圈即可具有欠电压保护；增加漏电模块可具有漏电保护；一般不具备过压保护，需要过压保护需要另配过电压继电器。 2、接触器KM 交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是
靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。 超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广 3、热继电器KH 主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护 4、熔断器FU 熔断器的主要作用是短路保护。 对熔断器的选择要求是： 在电气设备正常运行时，熔断器不应熔断；在出现短路时，应立即熔断；在电流发生正常变动（如电机起动过程）时，熔断器不应熔断；在用电设备持续过载时，应延时熔断。熔断器的额定电压要大于或等于电路的额定电压。 对熔断器的选用主要包括熔断器类型选择和熔体额定电流的确定。 熔断器的类型根据不同的使用场合、电压等级、保护对象和要求，有很多品种和类型。 高压熔断器，高压熔断器又分为户内式和户外式两种，这里不赘述。
10kV电动机回路电缆截面选择表
电动机功率（kW）额定电流（A） 线路长度 备注50m 300m 600m 220 16 70mm270mm2最小截面按 70mm2考虑 250 18 70mm270mm2 280 20 70mm270mm2 315 22 70mm270mm2 355 25 70mm270mm2 400 28 70mm270mm2 450 31 70mm270mm2 500 45 70mm270mm2 560 50 70mm270mm2 630 55 70mm270mm2 800 67 70mm270mm2 1000 76 70mm270mm2 1250 92 70mm270mm2 1800 126 70mm270mm2 2000 139 95mm295mm2 2500 173 120mm2120mm2 2800 194 150mm2150mm2 3150 210 150mm2150mm2 3550 235 185mm2185mm2 4000 264 240mm2240mm2 4500 298 95mm2X2 95mm2 X2 两根并用 5000 328 120mm2 X2 120mm2 X2 5600 365 120mm2 X2 120mm2 X2 6300 416 150mm2 X2 150mm2 X2 7100 466 185mm2 X2 185mm2 X2 8000 523 240mm2 X2 240mm2 X2 9000 583 240mm2 X2 240mm2 X2 10000 643 300mm2 X2 300mm2 X2 14000 897 240mm2 X3 240mm2 X3 注：电动机外壳的接地线截面： 铜导体：≥50 mm2； 钢导体：≥120 mm2。
三相异步电动机基本控制线路的安装与调试..
三相异步电动机基本控制线路的安装与调试 任务1-1 三相异步电动机的单向运行控制 学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用； 2、三相异步电动机的启/停、点动/长动控制。 学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。 2、能根据控制要求正确选择低压电器。 3、了解：常用低压电器的基本结构；主要技术参数。 4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。 学习重点:工作原理、图形符号、文字符号、选择使用。 学习难点:工作原理、选择使用 §1-1 机床电气控制中常用的低压电器 目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类； 2、熟悉常用的各种低压电器的结构及原理、符号、选用； 3、熟练掌握常用低压电器的使用。 相关知识： 1-1. 低压电器基本知识
凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。机床电气控制线路中使用的电器多数属于低压电器。 一、低压电器的分类 低压电器是指工作在交流电压1200V 、直流电压1500V 以下的各种电器。生产机械上大多用低压电器。低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。 1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。 用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。 2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。 通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。 通过人力直接操作来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。 3 ．按工作原理可分为电磁式电器和非电量控制电器 电磁式电器是依据电磁感应原理来工作的电器，如接触器、各类电磁式继电器等。非电量控制电器的工作是靠外力或某种非电量的变化而动作的电器，如行程开关、速度继电器等。 二、低压电器的作用 控制作用、保护作用、测量作用、调节作用、指示作用、转换作用 三、低压电器的基本结构 电磁式低压电器大都有两个主要组成部分，即：感测部分──电磁机构和执行部分──触头系统。 1 ．电磁机构 电磁机构的主要作用是将电磁能量转换成机械能量，带动触头动作，从而完成接通或分断电路的功能。 电磁机构由吸引线圈、铁心和衔铁 3 个基本部分组成。常用的电磁机构如图所示，可分为 3 种形式。 2. 直流电磁铁和交流电磁铁
常用电动机控制电路原理图全解
三相异步电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
电动机基本控制线路图的绘制及线路安装步骤
课题一电动机基本控制线路图的绘制及线路安装步骤 一、绘制、识读电气控制线路图的原则 生产机械电气控制线路常用电路图、接线图和布置图来表示。 1.电路图 电路图是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。 电路图能充分表达电气设备和电器的用途、作用和工作原理，是电气线路安装、调试和维修的理论依据。 绘制、识读电路图时应遵循以下原则： （1）电路图一般分电源电路、主电路和辅助电路三 部分绘制。 1）电源电路画成水平线，三相交流电源相序L1、L2、L3自上而下依次画出，中线N和保护地线PE依次画在相线之下。直流电源的“+”端画在上边，“-”端在下边画出。电源开关要水平画出。 2）主电路是指受电的动力装置及控制、保护电器的支路等，它是由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。主电路通过电流是电动机的工作电流，电流较大。主电路图要画在电路图的左侧并垂直电源电路。 3）辅助电路一般包括控制主电路工作状态的控制电路；显示主电路工作状态的控制电路；显示主电路工作状态的指示电路；提供机床设备局部照明电路等。
它是由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯等组成。辅助电路通过电流的较小，一般不超过5A。画辅助电路图时，辅助电路要跨接在两相电源线之间，一般按照控制电路、指示电路和照明电路的顺序依次垂直画在主电路图的右侧，且电路中与下边电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上边电源线之间。为读图方便，一般应按照自左至右、自上而下的排列来表示操作顺序。 （2）电路图中，各电路的触头位置都按电路未通过或电器未受外力作用时的常态位置画出。分析原理时，应从触头的常态位置出发。 （3）电路图中，不画各电器元件实际的外形图，而采用国家统一规定的电气图形符号画出。 （4）电路图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分画在不同电路中，但它们的动作却是相互关联的，因此，必须标注相同的文字符合。若图中相同的电器较多时，需要在电器文字符合后面加注不同的的数字，以示区别，如KM1、KM2等。 （5）画电路图时,应尽可能减少线条喝避免线条交叉。对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直接电联系的交叉导线则不画小黑圆点。 （6）电路图采用电路编号法，即对电路中的各个接点用字母或数字编号。 1）主电路在电源开关的出线端按相序依次编号为U11、V11、W12；U1 3、V13、W13……。单台三相交流电动机（或设备）的三根引出线按相序依次
电动机的几种常用控制回路简述
电动机的几种常用控制回路简述 摘要：电动机是应用较多的电气设备．其控制回路直接影响到设备的正常运行。 按照电机的实际控制要求，选择合适的控制回路很有必要。本文总结了电动机的几种常用的控制回路，并提出了控制回路设计时应注意到的几个问题。 关键词电动机控制回路接触器继电器软起动器 一、控制回路 1.1 控制回路的作用 控制回路又称操作回路、控制电路。控制回路的作用是实现对设备的有效控制，包括设备的起动停止、电气线路的投运和断开以及其他要求的运行状态的改变等，也控制机电元件（例如电磁铁）的通电和断电。 控制回路主要是通过控制断路器或接触器、继电器的接通和断开来实现对设备的控制。 1.2 控制回路中的元件 （1）发出指令的主令电器。包括各种按钮和转换开关、行程开关、限位开关等。 （2）扩展功能并构成逻辑动作关系的控制继电器。例如中间继电器、时间继电器等。 （3）执行元件。及断路器的跳闸线圈、合闸线圈和合闸接触器，交流接触器的线圈，液压和空气动力系统中的控制设备（电气控制阀）上的电磁铁等。 （4）信号元件。例如表示断路器所处状态的信号灯。 （5）断路器、接触器的辅助触点等。 1.3 控制回路的分类 控制回路大体可分为两大类： （1）与主电路分离的独立控制电路。此类控制电路与主电路之间没有电的连接。高压设备和重要设备的操作回路都采用与主电路分离独立的控制电路。 （2）控制电路与主电路之间有电气连接的电路。采用中小型电动机作动力的机电设备（电压为380/220V以下），许多都采用与主电路连接的控制电路。
1.4 控制回路电压选择应注意的问题 控制回路电压常采用．24V 、～220V 和～380V ，以～220 V 居多。当控制线路较长时，就必须考虑平衡线路电容电流和电压损失的影响。合理选择控制电压。 1.4.1 导线的临界长度 控制回路导线的临界长度为：L e = e U P 20.3500h ? 式中：L e ——导线的临界长度，m ； P h ——接触器线圈的吸合功率，W ； U e ——控制电压，V 。 若控制线路超过临界长度。当发出停机命令时，由于线路上存在杂散电流(如线路较长时会加大线路的电容电流)，该电流将继续维持接触器的吸合，会造成无法停机的故障。 1.4.2线路压降 线路压降为：l R R U U += ?l e R 式中：R l ——导线的电阻； R ——控制线圈的电阻。 若控制线路压降过大。起动时．接触器无法吸合，会造成设备无法起动。 二、 电机几种控制电路设计 2.1 单向连续运转控制电路设计 2.1.1原理图 三相异步电动机接触器—继电器单向连续运转控制电路原理图如下。控制回路采用～380V 电源，热继电器KR 作为电动机M 的过载保护。
三相异步电动机常用控制电路图
三相异步电动机的控制电路 1．直接启动控制电路 直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。 1）．点动控制 合上开关S ，三相电源被引入控制电路，但电动机还不能起动。按下按钮 SB ，接触器KM 线圈通电， 衔铁吸 合，常开主触点接通，电动机定子接入三相电源起动运转。松开 按钮SB ， 接触器KM 线圈断电，衔铁松开，常开主触点断开，电动机因断电 而停转。 2).直接起动控制 （1）起动过程。按下起动按钮SB 1，接触器 KM 线圈通电，与SB 1并联的KM 的辅助常开触点 闭合，以保证松开按钮SB 1后KM 串联在电动机回路中的KM 的主触点持续闭合，电动机连续运转，从而实现连续运转控制。
（2）停止过程。按下停止按钮SB 2，接触器 KM 线圈断电，与SB 1并联的KM 的辅助常开 触点断开，以保证松开按钮SB 2后KM 线圈持续失电，串联在电动机回路中的KM 电动机 停转。 与SB 1并联的KM 的辅助常开触点的这种作用称为 自锁。 图示控制电路还可实现短路保护、过载保护和零压保护。 a) 起短路保护的是串接在主电路中的熔断器FU 。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。 b) 起过载保护的是热继电器FR 。当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM 线圈断电，串联在电动机回路中的KM 的主触点断开，电动机停转。同时KM 辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下FR 的复位按钮，使FR 的常闭触点复位（闭合）即可。 c) 起零压（或欠压）保护的是接触器KM 本身。当电源暂时断电或电压严重下降时，接触器KM 线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。 2．正反转控制 1）．简单的正反转控制 （1）正向起动过程。按下起动按
第六章第三节三相异步电动机的各种控制电路
1、如下图所示电路，为电动机自锁连续控制和点动控制局部电路，当按下______可实现______控制。 A．SB2／自锁连续控制 B．SB2／点动控制 C．SB1／点动控制 D．SB3／自锁连续控制 2、如图，为电动机的控制线路局部，KM为控制该电动机的接触器，则此电路可实现______。 A．点动控制 B．自锁控制 C．互锁控制 D．连续运转控制 3、如图所示，下列______原因会使电动机在合上QS后便转动，按下SB1后停机，松手后电机又转动。 A．将KM常开辅助触头误接成常闭辅助触头 B．SB2故障，粘牢导通，断不开 C．将SB1和SB2位置互换 D．将KM常开辅助触头误接成常闭辅助触头和SB2粘牢导通，断不开同时存在
4、如图所示，如果将KM的常开辅助触点一端由b接至a，则会出现______。A．电机仍能正常起动、停机 B．电机不能起动 C．不能进行点动 D．按下SB2电机可起动，但按下SB1不能停机 5、如图所示，如果在接线时误把双层按钮的常开和常闭触点互换，则会出现______。 A．合上QS三相电源开关后，电机立即转动起来 B．合上QS三相电源开关后，FU4、FU5烧断 C．合上QS三相电源开关后，按下SB2电机不动 D．合上QS三相电源开关后，热继电器动作，电机不转
6、如图所示，如果将KM的常开辅助触头误接成常闭辅助触头，则会出现______。A．合上QS三相电源开关后，FU4、FU5烧断 B．合上QS三相电源开关后电机立即转动起来 C．合上QS三相电源开关后，接触器线圈反复有电、断电，致使电机不能转起来D．合上QS三相电源开关后，电机只能点动，不能连续运转 7、如图所示，为三相异步电动机磁力起动器控制电路，若仅将SB1和SB2的位置调换接入电路，其他未变，则______。 A．合上QS三相电源开关后，电机立即转动起来 B．SB1与SB2的起停功能交换了
电动机进线电缆选型表
6kV电动机回路电缆截面选择表 电动机功率（kW）额定电流（A）线路长度 备注50m 300m 600m 220 26 95mm2 95mm2 最小截面按95mm2考虑。250 29 95mm2 95mm2 280 33 95mm2 95mm2 315 37 95mm2 95mm2 355 41 95mm2 95mm2 400 46 95mm2 95mm2 450 50 95mm2 95mm2 500 57 95mm2 95mm2 560 63 95mm2 95mm2 630 71 95mm2 95mm2 800 90 95mm2 95mm2 1000 113 95mm2 95mm2 1250 140 95mm2 95mm2 1800 200 120mm2 120mm2 2000 217 150mm2 150mm2 2500 275 240mm2 240mm2 2800 309 240mm2 240mm2 3150 355 120mm2 X2 120mm2 X2 两根并用 3550 388 120mm2 X2 120mm2 X2 4000 434 150mm2 X2 150mm2 X2 4500 486 185mm2 X2 185mm2 X2 5000 546 240mm2 X2 240mm2 X2 5600 612 240mm2 X2 240mm2 X2 6300 680 300mm2 X2 300mm2 X2 7100 770 240mm2 X3 240mm2 X3 三根并用 8000 868 240mm2 X3 240mm2 X3 9000 970 300mm2 X3 300mm2 X3 10000 1076 300mm2 X3 300mm2 X3 注：电动机外壳的接地线截面：铜导体：≥50 mm2；钢导体：≥120 mm2。
接触器选型
接触器选型 交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达800A。 1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V 至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。 CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。 型号含义：
技术数据见表1-2~1-4。
2．B系列交流接触器这是一种新型的接触器，它是引进德国BBC公司生产线和生产技术而生产的交流接触器。该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。B系列接触器具有正装式结构与倒装式结构两种布置形式。 正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。
