热处理工艺

热处理工试题带答案

热处理工试题带答案集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

热处理工试卷（出自热处理工考工题解）一、填空题： 1、认真贯彻执行“安全第一，预防为主”的方针，做到先安全后生产，不安全不生产。工作前必须穿戴好劳动保护品。 2、工件出炉后，油冷件必须观察油温是否上升，以便确定工件是否搬出。 3、机组程序进出炉过程中，必须要有操作人员在操作室内，同时手要放在急停按钮附近，如有紧急情况可以迅速急停。 4、热处理“四把火”是指正火、淬火、退火、回火。 5、热处理回火根据温度不同分为低温回火、中温回火、高温回火。 6、热处理操作人员应注意防火、防爆、防毒、防烫、防触电，并了解有关的救护知识。工作场地应配备消防器材。 7、液氨瓶、丙烷瓶、甲醇桶必须放在阴暗处，不得靠近热源，经常检查钢瓶阀门是否泄漏现象，气温高时要注意冷却。使用完毕必须妥善保管，防止碰撞，存放时严禁混放。 8、高频操作人员应具备一定的电气知识，并穿戴好绝缘靴、绝缘手套合其它防护用品。操作台及地面必须铺设绝缘橡胶板。屏蔽合防护罩栏应完好。 9、高频操作须两人以上方可操作设备，并指定一人负责。更换感应器时，必须切断高压电。 10、高频操作结束，首先切断高压电，再切断灯丝电源。设备停止工作后，应继续供水5～10分钟，待电子管充分冷却后，再停水泵。

11、箱式电炉送电时，先合总开关，后合控制开关；停电时，先切断控制开关。高温箱式炉换挡时，应切断电源，禁止带电换挡。 12、热处理机组加热过程中，当温度超过700℃时，将防危险温度计下限指针指在700℃；机组停炉时，确认炉温不大于850℃，油温小于80℃。 13、热处理工艺规程中，必须包括三个主要工艺参数，分别是加热温度、加热时间、冷却速度。 14、按照钢的含碳量不同，可分为：低碳钢、中碳钢、高碳钢。 15、厚薄不均匀的工件淬火时，先将厚的部分淬入介质中，以防止开裂。有凹形孔的工件，凹面向上淬入冷却介质，不能凹面向下。 16、我厂工件常用冷却方式有空冷、水冷、油冷。其中空冷冷却方式最慢。 17、减速机齿轮材质一般采用20CrMnTi，由于该材质含碳量低，为了提高其耐磨性及强度，经常采用渗碳工艺进行热处理。回火则采用低温回火。 18、材质45#的齿轮，为了提高齿面硬度，我厂经常采用高频热处理工艺，该工件冷却方式采用水冷。 19、我厂机组渗碳采用甲醇作为滴注剂，采用丙烷作为富化气。 20、我厂机组加热炉最高温度为950℃，回火炉最高温度为650℃。二、选择题：单选题 1、以下四种钢的结构组织中哪种硬度最高？（ B ） A、铁素体 B、渗碳体 C、奥氏体 D、珠光体 2、为改善低碳钢加工性能应采用(??C??)。 A、淬火或回火? B、退火或调质?? C、正火?? D、调质或回火 3、钢材淬火后获得的组织大部分为(??D??)。 A、洛氏体? B、奥氏体 C、肖氏体和索氏体? D、马氏体

热处理工艺规范(最新)

华尔泰经贸有限公司铸钢件产品热处理艺规范随着铸造件产品种类增多，对外业务增大，方便更好的管理铸造件产品，特制定本规定，要求各部门严格按照规定执行。 1目的：为确保铸钢产品的热处理质量，使其达到国家标准规定的力学性能指标，以满足顾客的使用要求，特制定本热处理工艺规范。 2范围 3术语经保温一段时间后，经保温一段时间后， 3.3淬火：指将铸钢产品加热到规定的温度范围，经保温一段时间后，快速冷却的操作工艺。 3.4回火：指将淬火后的铸钢产品加热到规定的温度范围，经保温一段时间后出炉，冷却到室温的操作工艺。 3.5调质：淬火＋回火 4 职责

4.1热处理操作工艺由公司技术部门负责制订。 4.2热处理操作工艺由生产部门负责实施。 4.3热处理操作者负责教填写热处理记录，并将自动记录曲线转换到热处理记录上。 4.4检验员负责热处理试样的力学性能检测工作，负责力学性能检测结论的记录以及其它待检试样的管理。 5 工作程序 5.1 错位炉底板应将其复位后再装， 5.2 对特别淬铸件应控制入水时间，水池应有足够水量，以保证淬火质量。 5.5作业计划应填写同炉热处理铸件产品的材质、名称、规格、数量、时间等要素，热处理园盘记录纸可多次使用，但每处理一次都必须与热处理工艺卡上的记录曲线保持一致。 6 不合格品的处置 6.1热处理试样检验不合格，应及时通知相关部门。

6.2技术部门负责对不合格品的处置。 7 附表 7.1碳钢及低合金钢铸件正火、退火加热温度表7.2碳钢及低合金钢铸件退火工艺 7.3铸钢件直接调质工艺 7.4铸钢件经预备热处理后的调质工艺 7.5低合金铸钢件正火、回火工艺

热处理工艺比较

退火概念：将钢加热到低于或高于A c1 点温度，保持一定时间后随炉缓慢冷却，以获得接近于平衡状态的组织。目的：降低钢的硬度、改善切削加工性能；消除应力或加工硬化、提高塑性，便于继续冷加工；消除组织缺陷，提高工艺性能和使用性能；细化晶粒、改善碳化物的分布和形态，为最终热处理作好组织准备。常用退火工艺扩散退火（均匀退火）：为了改善或消除在冶金过程中形成的成分不均匀性及夹杂物偏聚而进行的退火。加热温度一般高于A c3 以上150~250℃，加热速度不宜过快，应控制在100~200℃，加热后随炉冷却至350℃左右出炉空冷。一般安排在钢锭开坯，锻轧之后进行。完全退火：将钢加热到A c3 以上30~50℃，保持一定时间后缓慢冷却以获得接近于平衡状态组织的工艺。主要应用于消除亚共析钢中因停锻温度过高而引起粗大晶粒、铸件在浇注后冷却不当形成魏氏组织、轧制工艺不合要求而产生带状组织等缺陷。等温退火：加热温度与完全退火大致相似，只是冷却方式不同，其冷却方式是使高温奥氏体以较快的速度冷却至A r1 以下某一温度等温一段时间，使奥氏体完全分解转变成珠光体，然后出炉空冷。球化退火：将工件加热到A c1+30-50℃保温后缓冷或者加热后冷却到略低于A r1 的温度下保温。主要用于共析和过共析钢及合金工具钢，主要目的在于降低硬度，改善切削加工系，为淬火处理作好组织准备。低温退火（去应力退火）：主要用于消除切削加工和铸件、锻件、焊接件中因快冷而引起的参与内应力以稳定尺寸，避免引起变形。碳钢和低合金钢为550~650℃，高合金钢为600~750℃，退火保温时间约1~2小时，退火后的冷却均应缓慢。正火定义：把钢加热到临界点A c3或A ccm 以上30~50℃或更高的温度，保温足够时间，然后再空气中冷却的工艺方法。

(完整word版)2017热处理工艺复习题

2017热处理工艺复习题一、填空题 1.钢的热处理工艺由加热、保温、冷却三个阶段所组成。 2.热处理工艺基本参数：加热温度、气氛、冷却方法、热源。 3.钢完全退火的正常温度范围是 Ac3以上20~30℃ ，它只适应于亚共析钢。 4.球化退火的主要目的是，它主要适用于钢。 5.钢的正常淬火温度范围，对亚共析钢是，对过共析钢是。 6.当钢中发生奥氏体向马氏体的转变时，原奥氏体中碳含量越高，则M S 点越，转变后的残余奥氏体量就越。 7.改变钢整体组织的热处理工艺有、、、四种。 8.淬火钢进行回火的目的是，回火温度越高，钢的强度与硬度越。 9.化学热处理的基本过程包括、、等三个阶段。 10.欲消除过共析钢中大量的网状渗碳体应采用，欲消除铸件中枝晶偏析应采用。 11.低碳钢为了便于切削，常预先进行处理；高碳钢为了便于切削，常预先进行处理； 12.感应加热表面淬火，按电流频率的不同，可分为、、和三种。而且感应加热电流频率越高，淬硬层越。 13.钢的淬透性主要取决于————————————，马氏体的硬度主要取决于————————————，钢的表层淬火，只能改变表层的————————————，而化学热处理既能改变表层的————————————，又能改变表层的————————————。 14.钢在一定条件下淬火后，获得一定深度的淬透层的能力，称为钢的淬透性。淬透层通常以的深度来表示。 15. 中温回火主要用于处理__ ____零件，回火后得到组织。

16.45钢正火后渗碳体呈状，调质处理后渗碳体呈状。 17.形变热处理是将塑性变形的强化与热处理时的强化结合，使成型工艺与获得最终性能统一起来的一种综合工艺。二、单选题 1.电阻炉空载功率小，说明炉子热损失： A）小；B）大；C）厉害；D）可忽略不计。 2.检测氮碳共渗零件的硬度时应选用：A）洛式硬度计；B）维氏硬度计；C）布氏硬度计； D）肖氏硬度计。 3.可控气氛炉渗碳时排出的废气：A）必须燃烧后排放；B）不燃烧直接排放；C）通入水中排放； D）通入碱水中排放。 4.在生产中，用来消除过共析钢中的网状渗碳体最常用的热处理工艺是：A）完全退火； B）正火；C）不完全退火；D）回火。 5.气体渗氮的主要缺点是：A）周期太长；B）劳动强度大；C）硬度低；D）渗层浅。 6.镗床主轴通常采用38CrMoA1钢进行：A）氮碳共渗；B）渗碳；C）渗氮；D）渗硫。 7.确定碳钢淬火加热温度的基本依据是：A）Fe-Fe C相图；B）“C”曲线；C）“CCT”曲线； 3 D）淬透性曲线图。 8.为获得良好的综合力学性能，38CrMoAl钢制造的氮化件预先热处理应采用：A）退火；B）正火；C）调质；D）渗碳。 9.高速钢淬火冷却时，常常在580～600℃停留10～15分钟，然后在空气中冷却，这种操作方法叫做：A）双介质淬火；B）等温淬火；C）分级淬火；D）亚温淬火。 10.某零件调质处理以后其硬度偏低，补救的措施是：A）重新淬火后，选用低一点的温度回火； B）再一次回火，回火温度降低一点；C）重新淬火后，选用高一点的温度回火；D）再一次回火，回火温度提高一点。 11.钢感应加热表面淬火的淬硬层深度，主要取决于：A）钢的含碳量；B）冷却介质的冷却能力；C）感应电流频率；D）感应电流电压。 12.为增加T12钢的强韧性，希望控制淬火马氏体的含碳量，减少孪晶马氏体的相对量及获得

常用热处理工艺【详情】

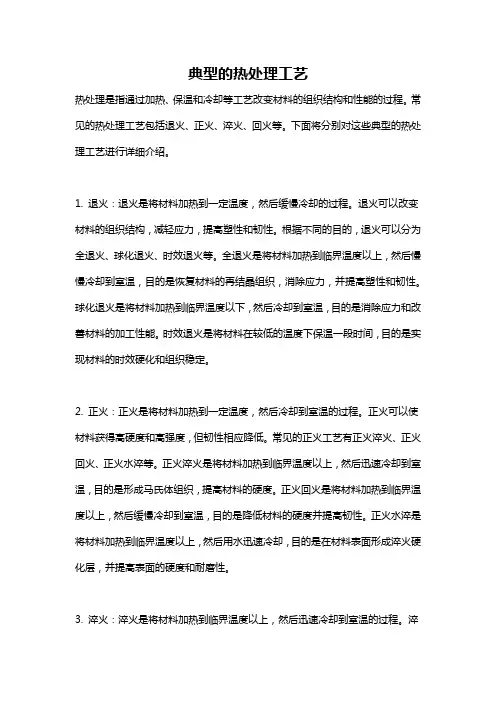

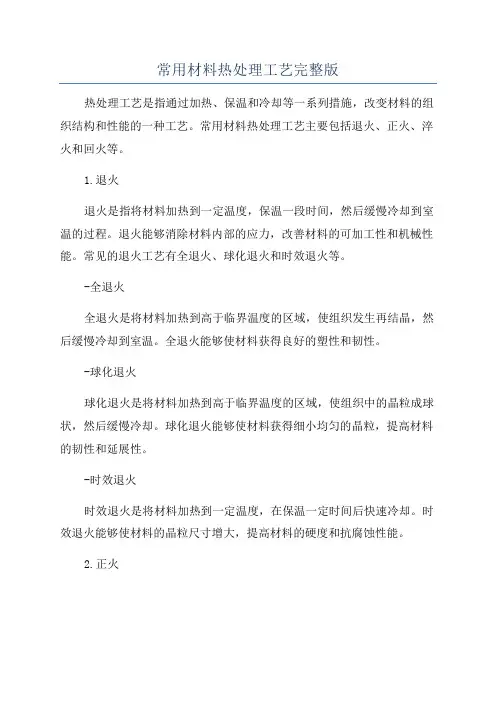

常用的几种热处理方法内容来源网络，由深圳机械展收集整理！更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。

1.4.回火钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出

热处理工艺比较资料

热处理工艺比较

退火概念：将钢加热到低于或高于A c1点温度，保持一定时间后随炉缓慢冷却，以获得接近于平衡状态的组织。目的：降低钢的硬度、改善切削加工性能；消除应力或加工硬化、提高塑性，便于继续冷加工；消除组织缺陷，提高工艺性能和使用性能；细化晶粒、改善碳化物的分布和形态，为最终热处理作好组织准备。常用退火工艺扩散退火（均匀退火）：为了改善或消除在冶金过程中形成的成分不均匀性及夹杂物偏聚而进行的退火。加热温度一般高于A c3以上 150~250℃，加热速度不宜过快，应控制在100~200℃，加热后随炉冷却至350℃左右出炉空冷。一般安排在钢锭开坯，锻轧之后进行。完全退火：将钢加热到A c3以上30~50℃，保持一定时间后缓慢冷却以获得接近于平衡状态组织的工艺。主要应用于消除亚共析钢中因停锻温度过高而引起粗大晶粒、铸件在浇注后冷却不当形成魏氏组织、轧制工艺不合要求而产生带状组织等缺陷。等温退火：加热温度与完全退火大致相似，只是冷却方式不同，其冷却方式是使高温奥氏体以较快的速度冷却至A r1以下某一温度等温一段时间，使奥氏体完全分解转变成珠光体，然后出炉空冷。球化退火：将工件加热到A c1+30-50℃保温后缓冷或者加热后冷却到略低于A r1的温度下保温。主要用于共析和过共析钢及合金工具钢，主要目的在于降低硬度，改善切削加工系，为淬火处理作好组织准备。收集于网络，如有侵权请联系管理员删除

低温退火（去应力退火）：主要用于消除切削加工和铸件、锻件、焊接件中因快冷而引起的参与内应力以稳定尺寸，避免引起变形。碳钢和低合金钢为550~650℃，高合金钢为600~750℃，退火保温时间约1~2小时，退火后的冷却均应缓慢。正火定义：把钢加热到临界点A c3或A ccm以上30~50℃或更高的温度，保温足够时间，然后再空气中冷却的工艺方法。目的：低碳钢正火的目的之一是提高切削性能；过共析钢正火，主要是为了消除网状碳化物。工艺规范：含碳量低于0.2%的钢，应适当提高加热温度（A r1+100℃）；过共析钢正火，加热温度应比正常值稍高出20~40℃，采用较大冷却速度；对于某些锻件中的过热组织或铸件的粗大组织，一次正火后不能达到细化组织的目的应进行两次重复正火，第一次正火采用高于A c3以上150~200℃，第二次正火采用正常加热温度进行。淬火定义：将钢加热到临界温度（A c3或A c1）以上，保温一定时间后随之以大于临界冷却速度（V c）的冷速进行冷却，使过冷奥氏体转变为马氏体或下贝氏体组织的工艺方法。目的：提高工件中硬度和耐磨性；提高强韧性；提高弹性；获得某些物理化学性能。工艺规范收集于网络，如有侵权请联系管理员删除

常用材料热处理

材料热处理中的特性：淬透性（可淬性）：指钢接受淬火的能力零件尺寸越大，内部热容量也越大，淬火时冷却速度越慢，因此，淬透层越薄，性能越差，这种现象叫做“钢材的尺寸效应”。但淬透性大的钢，尺寸效应不明显。由于碳钢的淬透性低，在设计大尺寸零件时用碳钢正火比调质更经济。常用钢种的临界淬透直径De mm 常用材料的工作条件和热处理渗碳钢：（含碳量0.1～0.25％） 10、15、20、 15Cr、20Cr、20Mn2、20CrMn、20CrMnVB 25MnTiB、18CrMnTi、20CrMnTi、20CrMnMo 30CrMnTi、20Cr2Ni4A、12CrNi3A、18Cr2Ni4W A

渗碳钢在高温下长时间保温，晶粒易于长大，恶化钢的性能。表面含碳量在0.85～1.05％，表层硬度≥56～65(HRC) 心部含碳量在0.18～0.25％，HRC30~45 含碳量在0.3％时，HRC30~47 常用渗碳钢渗碳后的硬度调质钢（含碳量0.25～0.5％） 40、45、40Cr、50Mn2、35CrMo、30CrMnSi、 40CrMnMo、40MnB、40MnVB、40CrNiMoA 38CrMoAlA 碳素调质钢淬透性低。常用调质钢的调质硬度调质钢对表面耐磨性要求较高时还需高频淬火，要求耐磨性更高时则需渗氮。

弹簧钢含碳量：碳素弹簧钢0.6～0.9％合金弹簧钢0.45-0.7％弹簧钢的选用：钢丝直径<12～15mm 65、75 弹簧≤25mm 65Mn、55Si2Mn 60Si2Mn、70Si3MnA 钢丝直径≤30mm 50CrVA、50CrMnVA 重要弹簧 60Si2CrVA、65Si2MnVA 弹簧钢的热处理一般是淬火加中温回火热处理的硬度一般为 HRC41-48 对于一般小弹簧（钢丝截面D<10mm）不淬火，只作250～300去应力处理。 65Mn淬硬性好，硬度≥HRC59。轴承钢含碳量0.95～1.10％含铬量0.5～1.65％ GCr9 GCr15 GCr15SiMn GsiMnV GMnMoVRE GSiMnMoV GSiMnVRE GSiMnMoVRE GMnMoV 轴承承受高压集中周期性交变载荷，由转动和滑动产生极大的摩擦。轴承钢一般首先进行球化退火—淬火—低温回火，硬度为HRC61-65。

各种热处理工艺介绍

第4章热处理工艺热处理工艺种类很多，大体上可分为普通热处理（或叫整体热处理），表面热处理，化学热处理，特殊热处理等。 4.1钢的普通热处理 4.1.1退火将金属或合金加热到适当温度，保温一定时间，然后缓慢冷却（一般为随炉冷却），的热处理工艺叫做退火。退火的实质是将钢加热到奥氏体化后进行珠光体转变，退火后的组织是接近平衡后的组织。退火的目的： z降低钢的硬度，提高塑性，便于机加工和冷变形加工； z均匀钢的化学成分及组织，细化晶粒，改善钢的性能或为淬火作组织准备； z消除内应力和加工硬化，以防变形和开裂。退火和正火主要用于预备热处理，对于受力不大、性能要求不高的零件，退火和正火也可作为最终热处理。一、退火方法的分类常用的退火方法，按加热温度分为：临界温度（Ac1或Ac3）以上的相变重结晶退火：完全退火、扩散退火、不完全退火、球化退火临界温度（Ac1或Ac3）以下的退火：再结晶退火、去应力退火碳钢各种退火和正火工艺规范示意图： 1、完全退火工艺：将钢加热到Ac3以上20~30 ℃℃，保温一段时间后缓慢冷却（随炉）以获得接近平衡组织的热处理工艺（完全A化）。完全退火主要用于亚共析钢（w c=0.3~0.6%），一般是中碳钢及低、中碳合金钢铸件、锻件及热轧型材，有时也用于它们的焊接件。低碳钢完全退火后硬度偏低，不利于切削加工；过共析钢加热至Ac cm以上A状态缓慢冷却退火时，Fe3C Ⅱ

会以网状沿A晶界析出，使钢的强度、硬度、塑性和韧性显著降低，给最终热处理留下隐患。目的：细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。亚共析钢完全退火后的组织为F+P。实际生产中，为提高生产率，退火冷却至500℃左右即出炉空冷。 2、等温退火完全退火需要的时间长，尤其是过冷A比较稳定的合金钢。如将A化后的钢较快地冷至稍低于Ar1温度等温，是A转变为P，再空冷至室温，可大大缩短退火时间，这种退火方法叫等温退火。工艺：将钢加热到高于Ac3(或Ac1)的温度，保温适当时间后，较快冷却到珠光体区的某一温度，并等温保持，使A?P然后空冷至室温的热处理工艺。目的：与完全退火相同，转变较易控制。适用于A较稳定的钢：高碳钢（w(c)>0.6％）、合金工具钢、高合金钢(合金元素的总量>10％)。等温退火还有利于获得均匀的组织和性能。但不适用于大截面钢件和大批量炉料，因为等温退火不易使工件内部或批量工件都达到等温温度。 3、不完全退火工艺：将钢加热到Ac1~Ac3(亚共析钢)或Ac1~Ac cm(过共析钢)经保温后缓慢冷却以获得近于平衡组织的热处理工艺。主要用于过共析钢获得球状珠光体组织，以消除内应力，降低硬度，改善切削加工性。球化退火是不完全退火的一种 4、球化退火使钢中碳化物球状化，获得粒状珠光体的一种热处理工艺。 ℃℃温度，保温时间不宜太长，一般以2~4h 工艺：加热至Ac1以上20~30 为宜，冷却方式通常采用炉冷，或在Ar1以下20℃左右进行较长时间等温。主要用于共析钢和过共析钢，如碳素工具钢、合金工具钢、轴承钢等。过共析钢经轧制、锻造后空冷的组织是片层状的珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，在以后的淬火过程中也容易变形和开裂。球化退火得到球状珠光体，在球状珠光体中，渗碳体呈球状的细小颗粒，弥散分布在铁素体基体上。球状珠光体与片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易粗大，冷却时变形和开裂倾向小。如果过共析钢有网状渗碳体存在时，必须在球化退火前采用正火工艺消除，才能保证球化退火正常进行。目的：降低硬度、均匀组织、改善切削加工性为淬火作组织准备。球化退火工艺方法很多，主要有： a)一次球化退火工艺：将钢加热到Ac1以上20~30 ℃℃，保温适当时间，然后随炉缓慢冷却。要求退火前原始组织为细片状珠光体，不允许有渗碳体网存在。

热处理工艺规程(工艺参数)

热处理工艺规程（工艺参数）编制：审核：批准：生效日期：

受控标识处：分发号：目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 2.1要求综合性能的钢种 (1) 2.2要求淬硬的钢种 (4) 2.3要求渗碳的钢种 (6) 2.4几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 3.1要求综合性能的钢种 (7) 3.2其它钢种 (8) 3.3几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 5.1淬火………………………………………………………………………………………………1 2 5.2 正火及退火 (14) 5.3回火、时效及去应力 (15) 5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20)

7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28) 1.主题内容与适用范围本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 2.1 要求综合性能的钢种：

金属材料与热处理试题(低倍含答案)

金属材料与热处理（低倍）一．填空（每空0.5分共15分） 1.纯铁在室温下具有体心立方晶体结构，马氏体是碳在α-Fe 中的过饱和固溶体 2.钢的基本组织（相）包括铁素体、渗碳体、奥氏体。 3.通常钢按化学成分碳素钢、合金钢。 4.铁碳合金中的共析线指PSK ，A3线指GS 。 5.一种物质均匀地分布（溶解）于另一种固体物质中所形成的溶合体叫做固溶体。可分为间隙固溶体和置换固溶体两种基本类型。 6.金属晶体中最常见的晶格类型有面心立方、体心立方、密排六方。 7.一般钢中硫（S）元素的有害作用是使钢产生热脆性，而磷（P）元素的有害作用为使钢产生冷脆性。 8.40Cr钢中碳的平均质量分数为0.40% 。 9.金属的性能一般分为使用性能和工艺性能。 10.表征钢试样淬硬层深度和硬度分布的特性就钢的淬透性。 11.湘钢常用的检验钢的宏观组织的检验方法有酸浸试验、硫印试验、塔形发纹试验三种。 12.典型的铸锭结晶的宏观组织由表面细晶区，次表面柱状晶区和中心等轴晶区三部分组成。 13.硫印试样受检面的表面粗糙度要求为0.8μ。 14.在物质内部，凡原子作有序、有规则排列的称为晶体，凡原子呈无序堆积状况的，称为非晶体。二．选择（每题1分共20分） 1.下列哪种组织不属于铁碳合金的基本组成相（C） A．铁素体 B．奥氏体 C．珠光体 D．渗碳体 2.马氏体的硬度主要取决于（B）

A．淬火加热温度 B．碳含量 C．淬火冷却速度 3.下列几种钢中，（B）是合金结构钢 A．Q235 A.F B．40Cr C．T10 D．W18Cr4V 4.调质处理就是（A）的热处理工艺。 A．淬火+高温回火 B．淬火+中温回火 C．淬火+低温回火 5.下列性能中属于金属使用性能的是（B） A．热处理性能 B．物理性能 C．锻造性能 6.下列各纯铁的素异构体中，具有相同晶体结构的一组为（C） A．δ-Fe γ-Fe B．γ-Fe α-Fe C．δ-Fe α-Fe 7.晶粒细化对强度和塑韧性的影响分别是（B） A．晶粒越细，强度越高，塑韧性越差 B．晶粒越细，强度越高，塑韧性越好 C．晶粒越细，强度越低，塑韧性越差 D．晶粒越细，强度越低，塑韧性越好 8.下列属于钢的常存元素的为（A） A．Si Mn P S B．Si Mn Cr Nb C．Si Cr P S D．Si P C S 9.钢的热处理过程中，临界温度的关系为（A） A．A c1﹥A1﹥A r1 B．A r1﹥A1﹥A c1 C．A c1﹥A r1﹥A1 D．A r1﹥A c1﹥A1

热处理工艺的分类

热处理工艺的分类金属热处理工艺大体可分为、表面热处理和化学热处理三大类。根据加热、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。钢铁是工业上应用最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热处理工艺种类繁多。整体热处理是对工件整体加热，然后以适当的速度冷却，获得需要的金相组织，以改变其整体力学性能的金属热处理工艺。钢铁整体热处理大致有退火、正火、淬火和四种基本工艺。整体热处理工艺的手段退火是将工件加热到适当温度，根据材料和工件采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的和使用性能，或者为进一步淬火作组织准备。正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。为了降低钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。 “四把火”随着加热温度和冷却方式的不同，又演变出不同的热处理工艺。为了获得一定的强度和韧性，把淬火和结合起来的工艺，称为。某些合金淬火形成后，将其置于室温或稍高的适当温度下保持较长时间，以提高合金的硬度、强度或电性磁性等。这样的热处理工艺称为。把形变与热处理有效而紧密地结合起来进行，使工件获得很好的强度、韧性配合的方法称为；在负压气氛或真空中进行的热处理称为，它不仅能使工件不氧化，不脱碳，保持处理后工件表面光洁，提高工件的性能，还可以通入渗剂进行化学热处理。表面热处理是只加热工件表层，以改变其表层力学性能的金属热处理工艺。为了只加热工件表层而不使过多的热量传入工件内部，使用的热源须具有高的，即在单位面积的工件上给予较大的热能，使工件表层或局部能短时或瞬时达到高温。表面热处理的主要方法有火焰淬火和热处理，常用的热源有氧乙炔或氧丙烷等火焰、、激光和电子束等。化学热处理是通过改变工件表层化学成分、组织和性能的金属热处理工艺。化学热处理与表面热处理不同之处是后者改变了工件表层的化学成分。化学热处理是将工件放在含碳、氮或其它的介质(气体、液体、固体)中加热，保温较长时间，从而使工件表层渗入碳、氮、硼和铬等元素。渗入元素后，有时还要进行其它热处理工艺如淬火及回火。化学热处理的主要方法有渗碳、渗氮、渗金属。热处理是和工模具制造过程中的重要工序之一。大体来说，它可以保证和提高工件的各种性能，如耐磨、耐腐蚀等。还可以改善的组织和应力状态，以利于进行各种冷、。

常用材料热处理工艺

常用材料热处理工艺 Prepared on 22 November 2020

常用材料热处理工艺二、ASTM A182 F22 1．退火（A）≥90±10℃炉冷； 2．回火（T）≥675℃ 3．HB≤170（一级）156~207（三级）三、ASTM A694 F60，F52 1．N+T或Q+T N（Q）：920±10℃保温，空冷（水淬） T：≥540±10℃保温，空冷 2．HB实测四、16MnJB4726-2000 或N+T N：930±10℃保温，空冷 T：≥600±10℃保温空冷 2．HB：121~178 五、16MnDJB4727-2000 1．Q+T Q：930±10℃保温，水冷 T：≥600±10℃保温空冷 2．HB实测六、A105ASTM A105-2002 1．正火（N）：900±10℃保温，空冷

2：HB：137~187 七、20# JB4726-2000 1．正火（N）：910±10℃保温，空冷 2．HB：106~159 八、LF2ASTM A350 LF2 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 九、LF3ASTM A350-2002b 1．淬火+回火（Q+T） Q：870~940℃保温，水冷 T：540~665℃保温，空冷 2．HB≤197 十、15CrMo JB4726-2000 1．淬火+回火（Q+T） Q：900±10℃保温，水冷 T：≥620℃保温，空冷 2．HB：118~180 十一、1Cr5Mo JB4726-2000 1．淬火+回火： Q：880~900℃，保温，水冷

热处理新工艺试题

热处理新工艺复习题一、基本概念 1、何为钢的正火？目的如何？有何作用？正火与退火的主要区别是什么？答：钢的正火：将钢材加热到Ac3或Acm以上适当温度，保温适当时间后在空气中冷却，得到珠光体类组织的热处理工艺。目的：获得一定的硬度，细化晶粒，获得比较均匀的组织和性能。作用：消除某处理缺陷，提供适宜的组织状态或得到适宜的机械性能。正火与退火的区别：冷却方式不同即冷却速度不同正火的冷却速度更快且正火温度更高 2、何为钢的淬透性？何为钢的淬硬性？影响淬透性、淬硬性的因素有哪些？答：淬透性：指钢件被淬透的能力或者说淬透性是指表征钢材淬火时获得马氏体的能力的特性。淬硬性：指淬成马氏体可能得到的硬度。影响因素：1钢的化学成分2奥氏体晶粒度3奥氏体化温度4第二相的存在和分布 3、淬火的目的是什么？淬火的方法有几种？比较几种淬火方法的优缺点？答：目的：1提高工具、渗碳零件和其他高强度耐磨机器零件等的硬度、强度和耐磨性 2通过淬火回火获得良好的机械性能 3改善了钢的物理和化学性能方法：单液淬火法：最简单的，只能用于小型工具，中断淬火法：获得较高的淬硬层深度，防止淬火开裂，但很难确定在快冷介质的冷却时间，喷射淬火法：不会形成蒸汽膜，可获得更深的淬硬层，但主要用于局部淬火分级淬火法：减小了热应力，较少了马氏体转变不同时的现象，用于尺寸较小的工件，等温淬火法：可获得变形少，硬度较高，并兼有良好韧性的工件 4、何谓透入式加热和传导式加热？是比较它们的优缺点？如何选择这两种加热方式？答：透入式加热：当零件加热时，电流热透入深度大于淬硬层深度的方式传导式加热：当零件加热时，电流热透入深度小于淬硬层深度的方式透入式加热较传导式加热有如下优点（a）表面的温度超过A2 点以后，最大密度的涡流流向内层，表层加热速度开始变慢，不易过热，而传导式加热随着加热时间的延长，表面继续加热容易过热。（b）加热迅速，热损失小，热效率高。（c）热量分布较陡，淬火后过渡层较窄，使表面压应力提高。如何选择：（1）在大量生产条件下应选择透入式加热（2）透人式加热电能消耗少，淬火成本低。（3）传导式加热时，随着淬硬层深度的增加，热的有效利用率更加降低，淬火成本更趋增高。 5、何为碳势？何谓氮势？其本质有何异同点？答：碳势：即纯铁在一定温度下与加热炉气中加热时达到既不增碳也不脱碳不予炉气保持平衡时表面的含碳量。氮势：温度一定时，与炉气平衡的钢中氮的活度成正比，故可作为这气氛渗氮能力的度量，并把它定义为氮势。

金属材料热处理新工艺

金属材料热处理新工艺金属材料热处理新工艺热处理发展的主要趋势是，不断改革加热和冷却技术，发展真空热处理，可控气氛热处理和形变热处理等，以及创造新的表面热处理工艺。新工艺和技术的发展，主要是： ⑴为了提高零件的强度、韧性；增强零件的抗疲劳和耐磨损能力； ⑵减轻加热过程中的氧化和脱碳； ⑶减少热处理过程中零件的变形； ⑷节约能源，降低成本，提高经济效益； ⑸减少或防止环境污染等。热处理的新工艺很多，这里只简介可控气氛热处理、真空热处理和形变热处理，以及表面气相沉积技术。㈠可控气氛热处理在炉气成分可以控制的炉内进行的热处理称为可控气氛热处理。炉气分渗碳性、还原性和中性气氛等。仅用于防止工件表面化学反应的可控气氛称为保护气氛。可控气氛热处理的应用有一系列技术经济优点：能减少和避免钢件在加热过程中氧化和脱碳，节约钢材，提高工件质量；可实现光亮热处理，保证工件的尺寸精度；可进行控制表面碳浓度的渗碳和氰化；可使已脱碳的工件表面复碳；可进行穿透渗碳处理，例如，某些形状复杂且要求高弹性或高强度的工件，用高碳钢制造加工困难，可用低碳钢冲压成形，然后进行穿透渗碳，以代替高碳钢。这样可以大大革新加工程序。 ⒈吸热式气氛燃料气（天然气、城市煤气、丙烷、丁烷）按一定比例与空气混合后，通入发生器进行加热，在触媒的作用下，经吸热而制成的气体称为吸热式气氛，吸热式气氛主要用作渗碳气氛和高碳钢的保护气氛。。 ⒉放热式气氛燃料气（天然气、乙烷、丙烷等）按一定比例与空气混合后，靠自身的燃烧反应而制成的气体，由于反应时放出大量的热量，故称为放热式气氛。它是所有制备气氛中最便宜的一种，主要用于防止加热时的氧化，如低碳钢的光亮退火，中碳钢小件的光亮淬火等。 ⒊放热-吸热式气氛这种气氛用放热和吸热两种方式综合制成。第一步，先将气体燃料（如天然气等）和空气混合，在燃烧室中进行放热式燃烧；第二步，将燃烧室中的燃烧产物再次与少量燃料混合，在装有催化剂的反应罐内进行吸热反应，产生的气体经冷却即为放热-吸热式气氛。它可用于吸热式和放热式气氛原来使用的各个方面。也可做为渗碳和碳氮共渗的载流气体。此种气氛含氮量低，因而可减轻氢脆倾向。 ⒋滴注式气氛用液体有机化合物（如甲醇、乙醇、丙酮、甲酰胺、三乙醇胺等）混合滴入或与空气混合后喷入热处理炉内所得到的气氛称为滴注式气氛。它主要用于渗碳、碳氮共渗、软氮化、保护气氛淬火和退火等。

热处理习题及答案

第1章钢的热处理一、填空题 1．整体热处理分为、、和等。 2．热处理工艺过程由、和三个阶段组成。 3．共析钢在等温转变过程中，其高温转变产物有：、和。 4．贝氏体分和两种。 5．淬火方法有：淬火、淬火、淬火和淬火等。 6．感应加热表面淬火，按电流频率的不同，可分为、和三种。而且感应加热电流频率越高，淬硬层越。 7．按回火温度范围可将回火分为：回火、回火和回火三种。 8．化学热处理是有、和三个基本过程组成。 9．根据渗碳时介质的物理状态不同，渗碳方法可分为渗碳、渗碳和渗碳三种。 10．除外，其它的合金元素溶入奥氏体中均使C曲线向移动，即使钢的临界冷却速度,淬透性。 11．淬火钢在回火时的组织转变大致包括，，，等四个阶段。 12．碳钢马氏体形态主要有和两种，其中以强韧性较好。 13、当钢中发生奥氏体向马氏体转变时，原奥氏体中碳含量越高，则Ms点越，转变后的残余奥氏体量就越。二、选择题 1．过冷奥氏体是温度下存在，尚未转变的奥氏体。 A．Ms B．M f C．A1 2．过共析钢的淬火加热温度应该选择在，亚共析钢则应该选择在。 C C A．Ac1+30~50B．Ac cm以上C．Ac3+30~50 3．调质处理就是。 A．淬火＋低温回火B．淬火＋中温回火C．淬火＋高温回火 4．化学热处理与其他热处理方法的基本区别是。 A．加热温度B．组织变化C．改变表面化学成分 5．零件渗碳后，一般需经处理，才能达到表面高硬度和耐磨的目的。 A．淬火＋低温回火B．正火C．调质 6．马氏体的硬度主要取决于马氏体的（） A.组织形态 B.合金成分 C.含碳量 7．直径为10mm的40钢其整体淬火温度大约为（） A．750℃B.850℃C.920℃ 8．钢在具体的热处理或热加工条件下实际获得的奥氏体晶粒大小称为（） A.起始晶粒度 B.实际晶粒度 C.理论晶粒度 D.本质晶粒度 9．钢渗碳的温度通常是（）。 A.600~650℃ B.700~750℃ C.800~850℃ D.900~950℃ 10．贝氏体转变属于（）。 A扩散型相变B.无扩散型相变C.半扩散型相变D.其它 11．T12钢消除网状渗碳体应采用（）。 A. 正火 B. 球化退火 C. 去应力退火 D. 完全退火三、判断题 1．淬火后的钢，随回火温度的增高，其强度和硬度也增高。（） 2．本质细晶钢是指在任何加热条件下均不会粗化的钢。（） 3．钢中碳的质量分数越高，其淬火加热温度越高。（） 4．高碳钢中用正火代替退火，以改善其可加工性。（） 5．过冷奥氏体发生马氏体转变时，若将温度降到M f点以下则可全部转变。（） 6．45钢在水和油中冷却时，其相应临界淬透直径D0水和D0油的关系是D0水

热处理工艺的特点

热处理工艺的特点金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。热处理的发展史在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770至前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑，心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。 1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构理论，以及英国人奥斯汀最早制定的铁碳相图，为现代热处理工艺初步奠定了理论基础。与此同时，人们还研究了在金属热处理的加热过程中对金属的保护方法，以避免加热过程中金属的氧化和脱碳等。 1850～1880年，对于应用各种气体（诸如氢气、煤气、一氧化碳等）进行保护加热曾有一系列专利。1889～1890年英国人莱克获得多种金属光亮热处理的专利。二十世纪以来，金属物理的发展和其他新技术的移植应用，使金属热处理工艺得到更大发展。一个显著的进展是1901～1925年，在工业生产中应用转筒炉进行气体渗碳；30年代出现露点电位差计,使炉内气氛的碳势达到可控，以后又研究出用二氧化碳红外仪、氧探头等进一步控制炉内气氛碳势的方法；60年代，热处理技术运用了等离子场的作用，发展了离子渗氮、渗碳工艺；激光、电子束技术的应用，又使金属获得了新的表面热处理和化学热处理方法。

(完整word版)热处理试题

1．何谓钢的球化退火，其目的是什么? 主要适用于哪些钢材? 是使钢中碳化物球状化而进行的退火目的：降低硬度、改善切削加工性，为以后淬火做准备，减小工件淬火畸变和开裂；主要用于共析钢、过共析钢的锻轧件及结构钢的冷挤压件等。 2．简述淬火冷却方法(至少说出五种)。 1）水冷：用于形状简单的碳钢工件，主要是调质件；2）油冷：合金钢、合金工具钢工件。3）延时淬火：工件在浸入冷却剂之前先在空气中降温以减少热应力；4)双介质淬火：工件一般先浸入水中冷却，待冷到马氏体开始转变点附近，然后立即转入油中缓冷；5)马氏体分级淬火：钢材或工件加热奥氏体化，随之浸入稍高或稍低于钢的上马氏体点的液态介质（盐浴或碱浴）中，保持适当时间，待钢件的内、外层都达到介质温度后取出空冷，以获得马氏体组织的淬火工艺。用于合金工具钢及小截面碳素工具钢，可减少变形与开裂；6）热浴淬火：工件只浸入150-180℃的硝烟或碱浴中冷却，停留时间等于总加热时间的1/3-1/2，最后取出在空气中冷却；7）贝氏体等温淬火：钢材或工件加热奥氏体化，随之快冷到贝氏体转变温度区域（260-400℃）等温保持，使奥氏体转变为贝氏体的淬火工艺。用于要求变形小、韧性高的合金钢工件 3．简述淬透性概念及其影响因素。钢在淬火时能够获得马氏体的能力即钢被淬透的深度大小称为淬透性。其影响因素有：1. 亚共析钢含碳量↑，C曲线右移，过共析钢含碳量↑，C曲线左移；2.合金元素（除Co外）使C 曲线右移；3.奥氏体化温度越高、保温时间越长，碳化物溶解越完全，奥氏体晶粒越粗大，使C 曲线右移；4.原始组织越细，使C曲线右移，Ms点下降；5.拉应力加速奥氏体的转变，塑性变形也加速奥氏体的转变。 4．钢的回火分哪几类?说出低温回火的适用性(目的)。（1）低温：150-250℃，用于工模具、轴承、齿轮等。（2）中温：250-500℃，用于中等硬度的零件、弹簧等。（3）高温：500-700℃，用于各种轴累、连杆、螺栓等。低温回火的适用性(目的)：消除淬火应力、稳定尺寸、减少变形和开裂，一定程度上减少残余奥氏体量。 5．什么是碳氮共渗中的黑色组织?它的危害性是什么?防止措施是什么黑色组织是指碳氮共渗表层中出现的黑点、黑带和黑网。它会使工件弯曲疲劳强度、接触疲劳强度降低，耐磨性下降。为防止黑色组织的出现，渗层中氮含量不宜过高，也不宜过低。通过提高淬火温度或增强冷却能力抑制屈氏体网的出现。 6．简述零件感应加热淬火的基本原理。是利用通入交流电的加热感应器在工件中产生一定频率的感应电流，感应电流的集肤效应使工件表面层被快速加热到奥氏体区后，立即喷水冷却，工件表层获得一定深度的淬硬层。 7．什么叫喷丸强化?对材料表面形貌与性能有什么影响? 利用高速喷射的细小弹丸在室温下撞击受喷工件的表面，使受层材料在再结晶温度下产生弹、塑性变形，并呈现较大的残余压应力，从而提高工件表面强度、疲劳强度和抗应力腐蚀能力的表面工程技术。8．为什么亚共析钢经正火后，可获得比退火高的强度与硬度? 由于正火的冷却速度比退火的冷却速度快，因而可以抑制铁素体的析出，增加珠光体量，且得到的珠光体组织更细小，所以可获得比退火高的强度与硬度。 9．高速钢刀具深冷处理为什么能提高刀具使用寿命? 高速钢刀具深冷处理后获得4%左右（体积分数）稳定残留奥氏体，稳定残留奥氏体中存在大量内部位错缠结而使其自身强化；深冷处理过程中转变的片状不完全孪晶马氏体，含碳及合金元素量较高，于是强化了α固溶体；深冷处理并回火后能析出比常规热处理尺寸小而多的片状MC型碳化物，使高速钢抗回火性、塑韧性和耐磨性提高。 10．简述激光热处理的原理，与感应加热淬火相比优点是什么?
