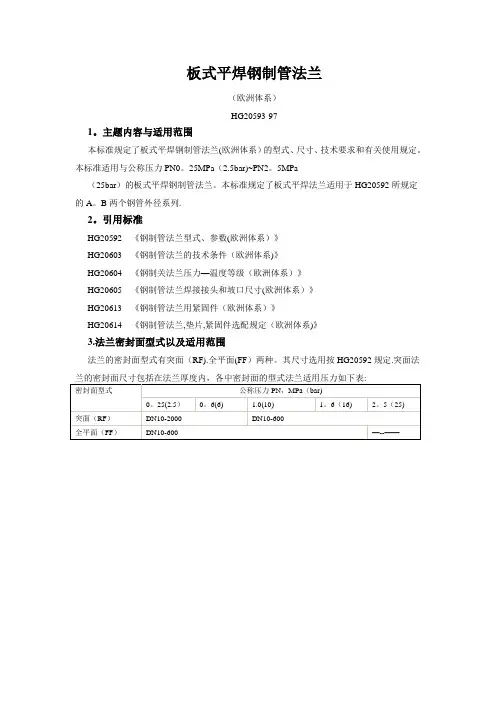

化工法兰标准

板式平焊钢制管法兰

（欧洲体系）

HG20593-97

1.主题内容与适用范围

本标准规定了板式平焊钢制管法兰（欧洲体系）的型式、尺寸、技术要求和有关使用规

定。本标准适用与公称压力 PN0.25MPa（2.5bar）~PN2.5MPa

（25bar）的板式平焊钢制管法兰。本标准规定了板式平焊法兰适用于 HG20592 所规定的 A.B 两个钢管外径系列。

2.引用标准

HG20592 《钢制管法兰型式、参数（欧洲体系）》

HG20603 《钢制管法兰的技术条件（欧洲体系）》

HG20604 《钢制关法兰压力 -温度等级（欧洲体系）》

HG20605 《钢制管法兰焊接接头和坡口尺寸（欧洲体系）》

HG20613 《钢制管法兰用紧固件（欧洲体系）》

HG20614 《钢制管法兰 ,垫片 ,紧固件选配规定（欧洲体系）》

3.法兰密封面型式以及适用范围

法兰的密封面型式有突面（RF）.全平面（FF）两种 .其尺寸选用按 HG20592 规定 .突面法兰的

密封面尺寸包括在法兰厚度内 ,各中密封面的型式法兰适用压力如下表

HG20593-97 PN0.25MPa(2.5bar) 板式平焊钢制管法兰(2009/08/14

HG20593-97 PN1.6MPa(16bar) 板式平焊钢制管法

兰(

2009/08/23

15:05)

公称通径DN 管子外

径A1

连接尺寸

法兰内

径

坡宽

口度

法兰

理论

重量A B

法兰

外径

螺栓孔中心圆

直径

螺栓孔直

径

螺栓孔数

量n

螺纹

法兰

厚度

A B b KG

1017.2 14 90 60 14 4 M12 14 18 15 4 0.61 1521.3 18 95 65 14 4 M12 14 22 19 4 0.68 2026.9 25 105 75 14 4 M12 16 27.5 26 4 0.94 2533.7 32 115 85 14 4 M12 16 34.5 33 5 1.12 3242.4 38 140 100 18 4 M16 18 43.5 39 5 1.86 4048.3 45 150 110 18 4 M16 18 49.5 46 5 2.12 5060.3 57 165 125 18 4 M16 20 61.5 59 5 2.77 6576.1 76 185 145 18 4 M16 20 77.5 78 6 3.31 8088.9 89 200 160 18 8 M16 20 90.5 91 6 3.59 100114.3 108 220 180 18 8 M16 22 116 110 6 4.57 125139.7 133 250 210 18 8 M16 22 141.5 135 6 5.65 150168.3 159 285 240 22 8 M20 24 170.5 161 6 7.61 200219.1 219 340 295 22 12 M20 26 221.5 222 8 9.69 250273 273 405 355 26 12 M24 28 276.5 276 10 13.8 300323.9 325 460 410 26 12 M24 32 327.5 328 11 18.9 350355.6 377 520 470 26 16 M24 35 359.5 381 12 24.7 400406.4 426 580 525 30 16 M27 38 411 430 12 32.1 450457 480 640 585 30 20 M27 42 462 485 12 40.5 500508 530 715 650 33 20 M30x2 46 513.5 535 12 57.6 600610 630 840 770 36 20 M30x2 52 616.5 636 12 88.2

HG20593-97 PN2.5MPa(25bar) 板式平焊钢制管法兰(2009/08/23 16:48)

公称通径DN 管子外

径A1

连接尺寸法兰内径B1

坡度

宽口

法兰

理论

重量A B

法兰

外径

螺栓孔中心圆

直径

螺栓孔直

径

螺栓孔数

量n

螺纹Th

法兰

厚度

A B b KG

1017.2 14 90 60 14 4 M12 14 18 15 40.61 1521.3 18 95 65 14 4 M12 14 22 19 4 0.68 2026.9 25 105 75 14 4 M12 16 27.5 26 4 0.94 2533.7 32 115 85 14 4 M12 16 34.5 33 5 1.12 3242.4 38 140 100 18 4 M16 18 43.5 39 5 1.86 4048.3 45 150 110 18 4 M16 18 49.5 46 5 2.12 5060.3 57 165 125 18 4 M16 20 61.5 59 5 2.77 6576.1 76 185 145 18 8 M16 22 77.5 78 6 3.46 8088.9 89 200 160 18 8 M16 24 90.5 91 6 4.31 100114.3 108 235 190 22 8 M20 26 116 110 6 6.29 125139.7 133 270 220 26 8 M24 28 141.5 135 68.50 150168.3 159 300 250 26 8 M24 30 170.5 161 6 10.8 200219.1 219 360 310 26 12 M24 32 221.5 222 814.2 250273 273 425 370 30 12 M27 35 276.5 276 10 20.2 300323.9 325 485 430 30 16 M27 38 327.5 328 11 26.5 350355.6 377 555 490 33 16 M30x2 42 359.5 381 12 37.6 400406.4 426 620 550 36 16 M33x2 46 411 430 12 50.7 450457 480 670 600 36 20 M33x2 50 462 485 12 57.8 500508 530 730 660 36 20 M33x2 56 513.5 535 12 76.2 600610 630 845 770 39 20 M36x3 68 616.5 636 12 117.0

法兰制造相关标准

详情请参考中国管道管件行业门户化工部法兰标准 GB/T9113~GB9124—2000 法兰标准 GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰（1.6~42.0Mpa） GB/T9113.1~.2 整体钢制管法兰（平面）（1.6~2.0Mpa） GB/T9113.3~.8 整体钢制管法兰（凸面）（1.6;2.5;4.0;2.0;5.0;10.0Mpa） GB/T9113.9~.15 整体钢制管法兰（凹凸面）（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa） GB/T9113.16~.20 整体钢制管法兰（榫槽面）（1.6;2.5;4.05.0;10.0Mpa） GB/T9113.21~.26 整体钢制管法兰（环连接）（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T9115.1~.36―1988 平面对焊钢制管法兰（0.25~42.0）Mpa GB/T9115.1~.5 （平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6~.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0； 2.0；5.0；10.0；15.0；25.0；Mpa） GB/T9115.17~.23 （凹凸面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa） GB/T9115.24~30 （榫槽面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa） GB/T9115.31~.36 （环连接）对焊钢制管法兰（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T13402—1992 大口径碳钢管法兰 JB/T79.1~.4—1994 整体铸钢管法兰（1.6~20Mpa,含6.4）；（代JB79－59）JB/T79.1 凸面整体铸钢管法兰 JB/T79.2 凹凸面整体铸钢管法兰 JB/T79.3 榫槽面整体铸钢管法兰 JB/T79.4 环连接面整体铸钢管法兰 JB/T82.1~JB/T82.4—1994 对焊钢制管法兰；（代JB82－59） JB/T82.1 凸面对焊钢制管法兰 JB/T82.2 凹凸面对焊钢制管法兰 JB/T82.3 榫槽面对焊钢制管法兰 JB/T82.4 环连接面对焊钢制管法兰 JB77—1959 法兰密封面型式 JB78—1959 铸铁法兰 JB79—1959 铸钢法兰 JB80—1959 铸铁螺纹法兰 JB82—1959 对焊钢法兰 HGJ44~HGJ68—1999 钢制法兰（化工部工程建设技术规范） HG20592~HG20605—1997 钢制法兰（化工部标准；欧洲体系） HG20613~HG20623—1997 钢制法兰（化工部标准；欧洲体系） SH3406—1996 石化企业管道法兰 ANSI B16.5—1996 管法兰和法兰配件 ANSI B16.25—1992 对焊连接端 MSS SP44—1991 钢制管道法兰 API 605—1998 大口径碳钢法兰

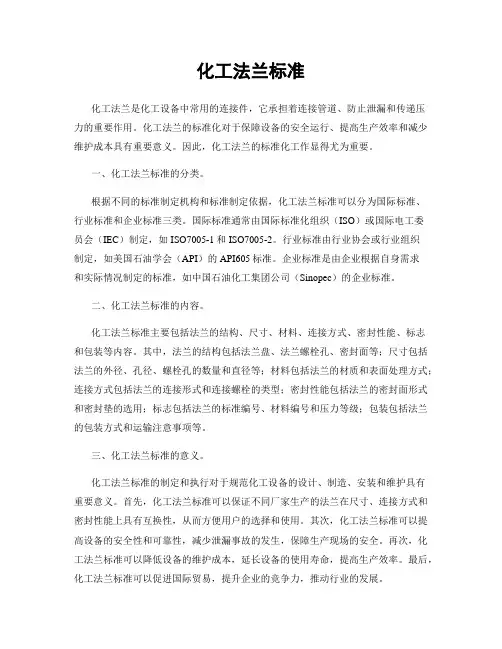

化工法兰标准

化工法兰标准 This manuscript was revised on November 28, 2020

HG20593-97 板式平焊钢制管法兰 (2009/08/14 公称通径DN 管子外径A1连接尺寸法兰内径B1 法兰理论重量 KG A B 法兰外径D 螺栓孔中心圆直径K 螺栓孔直径L 螺栓孔数量n 螺纹 Th 法兰厚度 C A B 10147550114M10121815 151********M10122219 20259065114M101426 253210075114M101433 323812090144M121639 4045130100144M121646 5057140110144M121659 6576160130144M121678 8089190150184M161891 100108210170184M1618116110 125133240200188M1620135

150159265225188M1620161 200219320280188M1622222 2502732733753351812M1624276 3003254403952212M2024328 3503774904452212M2026381 4004265404952216M2028411430 4504574805955502216M2030462485 5005085306456002220M2032535 6006106307557052620M2436636 7007117208608102624M2436715724 8008138209759203024M2738817824 900914920107510203024M2740918924 100010161020117511203028M274210201024 120012191220137513203032M274412231224 140014221420157515203036M274814261424 160016261620179017303040M275116301624 180018291820199019303044M275418331824 200020322020219021303048M275820362024 HG20593-97 (6bar) 板式平焊钢制管法兰 (2009/08/23 13:42)公称通径DN 管子外径A1连接尺寸法兰内径B1 法兰理论重量 KG A B 法兰外径D 螺栓孔中心圆直径K 螺栓孔直径L 螺栓孔数量n 螺纹 Th 法兰厚度 C A B 10147550114M10121815 151********M10122219 20259065114M101426 253210075114M101433 323812090144M121639 4045130100144M121646 5057140110144M121659 6576160130144M121678 8089190150 184M161891 100108210170184M1618116110 125133240200188M1620135 150159265225188M1620161 200219320280188M1622222 2502732733753351812M1624276 3003254403952212M2024328 3503774904452212M2026381 4004265404952216M2028411430 4504574805955502216M2030462485 5005085306456002220M2032535 6006106307557052620M2436636 7007117208608102624M2440715724 8008138209759203024M2744817824 900914920107510203024M2748918924 100010161020117511203028M275210201024 120012191220140513403332M30x26012231224 140014221420163015603636M33x26814261424 160016261620183017603640M33x27616301624 180018291820204519703944M36x28418331824 200020322020226521804248M39x29220362024

法兰尺寸标准表

法兰尺寸标准表产品符合中华人民共和国机械工业部标准《JBT81-1994凸面板式平焊钢制管法兰》与《JBT86.1-1994凸面钢制管法兰盖》钢制法兰尺寸、重量及价格表公称压力1.0MPa 材质：Q235钢板螺栓（mm）规格 DN（mm）内径 (mm) 外径 (mm) 厚度 (mm) 孔径数量直径重量 (KG) 50 57 160 18 18 4 M16 2.09 70 73 180 20 18 4 M16 2.84 80 89 195 20 18 4 M16 3.24 100 108 215 22 18 8 M16 4.01 125 133 245 24 18 8 M16 5.40 150 159 280 24 23 8 M20 6.67 200 219 335 24 23 8 M20 8.24 250 273 390 26 23 12 M20 10.7 300 325 440 28 23 12 M20 12.9 350 377 500 28 23 16 M20 16.9 400 426 565 30 25 16 M22 21.8 450 480 615 30 25 20 M22 24.4 500 530 670 32 25 20 M22 27.7 600 630 780 36 30 20 M27 39.4 700 720 895 36 30 24 M27 53 800 820 1010 38 34 24 M30 67 900 920 1110 42 34 28 M30 85 1000 1020 1220 44 34 28 M30 106 1200 1220 1450 48 41 32 M36 155 **** **** 1675 54 48 36 M42 221 1600 1620 1915 62 54 40 M48 335 1800 1820 2115 66 54 44 M48 399 2000 2020 2325 72 54 46 M48 505 钢制法兰尺寸、重量及价格表公称压力0.6Mpa 材质：Q235钢板螺栓(mm) 规格 (mm) 内径（mm）外径（mm）厚度（mm）孔径数量直径重量（KG） 250 273 370 24 18 12 M16 8.03 300 325 435 24 23 12 M20 10.3 350 377 485 26 23 12 M20 12.59 400 426 535 28 23 16 M20 15.2 450 480 590 28 23 16 M20 17.59 500 530 640 30 23 16 M20 20.67 600 630 755 30 25 20 M22 26.57

法兰标准的区别与应用

法兰标准的区别与应用无论执行何种标准，法兰自身只有两个体系即：欧洲体系PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0 美洲体系PN2.0（CLASS150）、5.0（CLASS300）、11.0（CLASS600）、15.0（CLASS900）、26.0（CLASS1500）42.0（CLASS2500）目前2000版的国标法兰全部涵概了这两大体系的标准，完全能满足设计要求。仅在德国法兰压力超过PN16.0MPa以上的须执行苏尔寿标准。法兰焊端外径（钢管外径）也叫管口外径为两大系列即：系列Ⅰ和系列Ⅱ或叫A 系列和B系列（化工部称谓）。美洲体系均为系列Ⅰ或A系列法兰（俗称英制管），欧洲系列则采用系列Ⅰ和Ⅱ或B系列（俗称米制管），确切的说系列Ⅱ只适用于执行机械部（JB）标准的法兰。 HG化工部法兰标准是我国最早完整地概括了法兰的两大系列的标准。 SH石油化工部法兰就SH3406-92来看完全执行美洲体系。 JB机械部法兰比较另类，执行的是米制管系列标准，基本属于欧洲体系。德国法兰标准属于欧洲体系，完全可以和国家法兰标准通用。 88版与2000版法兰的主要区别在于： 1.以法兰压力来划分标准编号改为以法兰类型来编号； 2.除环连接面法兰外的各密封面厚度f由原来的3、4、5等尺寸一律靠向美洲体系的尺寸（0.06和0.25in）2（CLASS150、300）和7（CLASS600~2500）；密封面直径部分相差1~4mm； 3.欧洲体系中的公称通经DN450、500、600三规格中的厚度比2000版的厚度小 2~12； 4.螺栓孔径原20—18（M18—M16）、30—29.5、33—32.5、36—3 5.5、52——51、 56—55、62—60、70—68； 5.其它如法兰颈部直径N值有的增加或变小，但变值不是很大，设计者酌情考虑。

法兰标准对照表

法兰标准对照表法兰类型代号国内外法兰互换相应标准密封面类型：全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ 板式平焊PL 国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、 HG5010-58突面HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576 带颈平焊SO 国标GB/T9116-2000、化工部标准HGJ46~49-91（46RF，47MFM）、HG20594-97、美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5 对焊WN 国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91（50RF,51MFM,53RJ)、HG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96 、美国标准ASME/ANSI B16.5 大直径对焊美标ASME B16.47 B系列=API605-81（HG20623）、ASME B16.47 A系列=MSS SP44 整体IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977 承插SW HG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5 螺纹Th HG20598、HG20620、GB/T9114-2000、美标ASME B16.5、JB/T2769-1992、德标DIN2566 压力容器

法兰尺寸对应表

DN15=1/2″（二分之一寸）=公称直径21.34mm DN20=3/4″（四分之三寸）=公称直径26.67mm DN25=1″（一寸）=公称直径33.40mm DN32=1 1/4″（一又四分之一寸）=公称直径42.16mm DN40=1 1/2″（一又二分之一寸）=公称直径48.26mm DN50=2″（二寸）=公称直径60.32mm DN65=2 1/2″（二又二分之一寸）=公称直径73.02mm DN80=3″（三寸）=公称直径88.90mm

pressure class：压力等级 corrosion allowance：腐蚀余度 design temperature：设计温度 design pressure：设计压力 piping class：管道等级 design code：设计规范 Size：尺寸 Pipe：管路 Material：材料 Fittings：设备 forged fittings：锻制管件 butt weld fittings：对接焊缝接头elbow\tee\reducer：弯头、三通、减速器Sockolet：弯头支管台 Weldolet：烧焊支管台、焊接支管台Threadolet：螺纹支管台 swage nipple：短节、异径短节Coupling：联轴器 Cap：焊接帽、盖 Plug：堵头、火花塞 hexagonal nipple：六角螺纹接头spectacle blind：带双圈的盲板 spacer blanks：垫片空白 Flange：法兰 blind flange：法兰堵头 Valves：阀门 ball valves：球阀 butterfly valves：蝶阀 check valves：止回阀 gate valves：闸阀 globe valves：截止阀 needle valves：针阀 Gasket：垫片 bolt nuts：螺栓螺母

化工部法兰标准

化工部法兰标准 GB/T9113~GB9124—2000 法兰标准 GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰（1.6~42.0Mpa） GB/T9113.1~.2 整体钢制管法兰（平面）（1.6~2.0Mpa） GB/T9113.3~.8 整体钢制管法兰（凸面）（1.6;2.5;4.0;2.0;5.0;10.0Mpa） GB/T9113.9~.15 整体钢制管法兰（凹凸面）（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa） GB/T9113.16~.20 整体钢制管法兰（榫槽面）（1.6;2.5;4.05.0;10.0Mpa） GB/T9113.21~.26 整体钢制管法兰（环连接）（2.0;5.0;10.0;15.0;25.0;42.0Mpa） GB/T9115.1~.36―1988 平面对焊钢制管法兰（0.25~42.0）Mpa GB/T9115.1~.5 （平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa） GB/T9115.6~.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0； 25.0；Mpa） GB/T9115.17~.23 （凹凸面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa） GB/T9115.24~30 （榫槽面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa） GB/T9115.31~.36 （环连接）对焊钢制管法兰（2.0;5.0;10.0;15.0;25.0;42.0Mpa） GB/T13402—1992 大口径碳钢管法兰

法兰标准(化工系列)

钢制管法兰 ( 化工标准系列) 2004-04-20发布 2004-05-01实施 Q/OMHJ003.1-2004 发布

Q/O M H J003.1-2004 目次前言 (Ⅱ) 引言 (Ⅳ) 1范围 (1) 2 规范性引用文件 (1) 3公称通径和钢管外径 (1) 4 公称压力 (1) 5法兰类型 (2) 6法兰尺寸 (3) 7密封面型式 (6) 8密封面尺寸 (6) 9法兰材料 (6) 10法兰的尺寸公差 (7) 11法兰的压力-温度等级 (8) 12法兰的螺栓支承面加工 (8) 13法兰的焊接接头和坡口尺寸 (8) 14法兰的水压试验 (9) 15法兰的检验和验收 (9) 16法兰的标记 (10) 17法兰的包装和钢印标志 (10) 18附加技术条件 (11) 附录 A 可配合使用的管法兰标准(参考件) (12)

Q/O M H J003.1-2004 前言在Q/OMHJ003—2004《钢制管法兰》这个总标题下包括以下3个标准： Q/OMHJ003.1—2004 《钢制管法兰(化工标准系列)》 Q/OMHJ003.2—2004 《钢制管法兰(国家标准系列)》 Q/OMHJ003.3—2004 《钢制管法兰(机械标准系列)》根据国家质量技术监督局颁布的《压力容器安全技术监察规程》（2000年1月1日正式实施）第54条“钢制压力容器管法兰、垫片、紧固件的设计应参照行业标准HG20592~20635的规定”的规定，根据公司的实际情况，为减少钢制管法兰的类型、规格、品种、材料等以及节省设计、采购、制造等时间和成本，制定本标准；本标准由以下5个标准部分组成： HG20592—1997 《钢制管法兰型式、参数（欧洲体系）》 HG20593—1997 《板式平焊钢制管法兰（欧洲体系）》 HG20603—1997 《钢制管法兰技术条件（欧洲体系）》 HG20604—1997 《钢制管法兰压力-温度等级（欧洲体系）》 HG20605—1997 《钢制管法兰焊接接头和坡口尺寸（欧洲体系）》由于HG20592~20635—1997标准是参照了ISO7005-1—1992标准和ANSI B16.5—1996标准、DIN2573—1976、DIN2576—1976标准等修订而成的，而本标准是对HG20592~20635—1997标准的选用，因此，本标准也参照了上述标准；本标准参照了《石油化工管道安装设计便查手册》（中国石化出版社，2003年11月第1版）中的第四章第三节“钢制管法兰、垫片及紧固件”的有关内容；本标准规定了以下方面的内容： 1 钢制管法兰的压力等级PN为(0.25~2.5)MPa； 2 钢制管法兰的类型为板式平焊法兰（PL）； 3 钢制管法兰公称通径的优选规格尺寸为DN32，40，50，65，80，100，125，150，200，250，300，350，400mm等13种规格以及适用钢管外径有国际通用系列（A）（俗称英制管）和国内沿用系列（B）（俗称公制管）； 4 钢制管法兰密封面型式为平面（FF）和突面（RF）两种； 5 钢制管法兰密封面尺寸； 6 钢制管法兰的材料选用碳素钢和不锈钢两种,并按照国际惯例进行标记； 7 钢制管法兰的技术条件和压力-温度等级[钢制管法兰的工作温度为(0~50)°C]； 8 钢制管法兰的焊接接头和坡口尺寸； 9 钢制管法兰的加工、试验、标记等； 10 在特殊情况下，如果选用美洲体系钢制管法兰或上述系列外钢制管法兰的压力等级、类型、密

常用法兰规格尺寸表格

GB9119，2—88 GB9119，2—88 in 公称通径 10kg=1.0MPa 公称通径 16kg=1.6MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 14 3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 16 1 DN25 115 85 14 4 16 DN25 115 85 14 4 16 11/4DN32 140 100 18 4 18 DN32 140 100 18 4 18 11/2DN40 150 110 18 4 18 DN40 150 110 18 4 18 2 DN50 165 125 18 4 20 DN50 165 125 18 4 20 21/2DN65 185 145 18 4 20 DN65 185 145 18 4 20 3 DN80 200 160 18 8 20 DN80 200 160 18 8 20 31/2DN100 220 180 18 8 22 DN100 220 180 18 8 22 4 DN12 5 250 210 18 8 22 DN125 250 210 18 8 22 5 DN150 285 240 22 8 24 DN150 285 240 22 8 24 6 DN200 340 295 22 8 24 DN200 340 295 22 8 26 8 DN250 395 350 22 12 26 DN250 405 355 26 12 29 10 DN300 445 400 22 12 28 DN300 460 410 26 12 32 12 DN350 505 460 22 16 30 DN350 520 470 26 16 35 14 DN400 565 515 26 16 32 DN400 580 525 30 16 38 16 DN450 615 565 26 20 35 DN450 640 585 30 20 42 18 DN500 670 620 26 20 38 DN500 715 650 33 20 46 20 DN600 780 725 26 20 42 DN600 840 770 36 20 52 24 JIS标准JIS标准JIS标准 in 公称通径 10kg=1.0MPa 公称通径 16kg=1.6MPa 公称通径 20kg=2.0MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8 DN10 DN10 DN10 1/2 DN15 DN15 DN15 3/4 DN20 DN20 DN20 1 DN25 DN25 DN25 11/4DN32 DN32 DN32 11/2DN40 140 105 19 4 16 DN40 140 105 19 4 16 DN40 140 105 19 4 18 2 DN50 155 120 19 4 16 DN50 155 120 19 8 16 DN50 155 120 19 8 18 21/2DN65 175 140 19 4 18 DN65 175 140 19 8 18 DN65 175 140 19 8 20 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 20 DN80 200 160 23 8 22 31/2DN90 195 160 19 8 18 DN90 210 170 22 8 20 DN90 210 170 23 8 24 4 DN100 210 17 5 19 8 18 DN100 225 185 22 8 22 DN100 225 185 23 8 24 5 DN125 250 210 23 8 20 DN125 270 225 25 8 22 DN125 270 225 25 8 26 6 DN150 280 240 23 8 22 DN150 305 260 25 12 24 DN150 305 260 25 12 28 8 DN200 330 290 23 12 22 DN200 350 305 25 12 26 DN200 350 305 25 12 30 10 DN250 400 355 25 12 24 DN250 430 380 29 12 28 DN250 430 380 29 12 34

常用法兰规格尺寸表

常用法兰规格尺寸表(国标、美标、日标) GB9119，2—88 GB9119，2—88 in 公称通径 10kg=1.0MPa 公称通径 16kg=1.6MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏ 1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 14 3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 16 1 DN25 115 85 14 4 16 DN2 5 115 85 14 4 1 6 11 /4 DN32 140 100 18 4 18 DN32 140 100 18 4 18 11 /2 DN40 150 110 18 4 18 DN40 150 110 18 4 18 2 DN50 165 125 18 4 20 DN50 165 125 18 4 20 21/2 DN65 185 145 18 4 20 DN65 185 145 18 4 20 3 DN80 200 160 18 8 20 DN80 200 160 18 8 20 31/2 DN100 220 180 18 8 22 DN100 220 180 18 8 22 4 DN125 250 210 18 8 22 DN125 250 210 18 8 22 5 DN150 285 240 22 8 24 DN150 285 240 22 8 24 6 DN200 340 295 22 8 24 DN200 340 295 22 8 26 8 DN250 395 350 22 12 26 DN250 405 355 26 12 29 10 DN300 445 400 22 12 28 DN300 460 410 26 12 32 12 DN350 505 460 22 16 30 DN350 520 470 26 16 35 14 DN400 565 515 26 16 32 DN400 580 525 30 16 38 16 DN450 615 565 26 20 35 DN450 640 585 30 20 42 18 DN500 670 620 26 20 38 DN500 715 650 33 20 46 20 DN600 780 725 26 20 42 DN600 840 770 36 20 52 24 JIS 标准 JIS 标准 JIS 标准 in 公称通径 10kg=1.0MPa 公称通径 16kg=1.6MPa 公称通径 20kg=2.0MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8 DN10 DN10 DN10 1/2 DN15 DN15 DN15 3/4 DN20 DN20 DN20 1 DN25 DN25 DN25 11 /4 DN32 DN32 DN32 11/2 DN40 140 105 19 4 16 DN40 140 105 19 4 16 DN40 140 105 19 4 18 2 DN50 155 120 19 4 16 DN50 155 120 19 8 16 DN50 155 120 19 8 18 21 /2 DN65 175 140 19 4 18 DN65 175 140 19 8 18 DN65 175 140 19 8 20 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 20 DN80 200 160 23 8 22 31/2 DN90 195 160 19 8 18 DN90 210 170 22 8 20 DN90 210 170 23 8 24

常用法兰标准尺寸表

————————————————————————————————作者: ————————————————————————————————日期:

常用法兰标准尺寸表内容来源网络,由“深圳机械展(11万㎡，1100多家展商,超10万观众)”收集整理！更多c ｎc 加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D 打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展. 三、JIS 10K 、1６Ｋ、20K 、30Ｋ、４0K 、63K 、RF 、ＦF 法兰尺寸表表14 ＪＩS 10Ｋ、ＲF 、FF mm 公称通径外径螺栓孔中心圆直径连接凸出部分直径内径法兰厚度连接部分凸出高度螺栓孔数量与直径螺栓直径 DN D D 1 D 2 D 3 t * f n-d M 20 100 75 58 19 14 18 1 4-15 12 25 125 90 70 25 14 18 1 4-19 16 40 140 105 85 38 16 20 2 4-19 16 50 155 120 100 51 16 20 2 4-19 16

65 175 140 120 61 18 22 2 4-19 16 80 185 150 130 76 18 22 2 8-19 16 100 210 175 155 102 18 24 2 8-19 16 125 250 210 185 125 20 24 2 8-23 20 150 280 240 215 152 22 26 2 8-23 20 200 330 290 265 204 22 26 2 8-23 20 250 400 355 325 254 24 30 2 12-25 22 300 415 400 375 305 24 32 3 16-25 22 表1５ JＩS １６K、RＦ、FF mm 公称通径外径螺栓孔中心圆直径连接凸出部分直径内径法兰厚度连接部分凸出高度螺栓孔数量与直径螺栓直径 DN D D1D2D3t* f n-d M 20 100 75 58 19 14 18 1 4-15 12 25 125 60 70 25 14 18 1 4-19 16 40 140 105 85 38 16 20 2 4-19 16 50 155 120 100 51 16 20 2 8-19 16 65 175 140 120 64 18 22 2 8-19 16 80 200 160 135 76 20 24 2 8-23 20 100 225 185 160 102 22 26 2 8-23 20 125 270 225 195 125 22 26 2 12-25 22

常用法兰规格尺寸表

常用法兰规格尺寸表 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

GB9119，2—88 GB9119，2—88 in 公称通径 10kg= 公称通径 16kg= 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 14 3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 16 1 DN25 115 85 14 4 16 DN25 115 85 14 4 16 11/4DN32 140 100 18 4 18 DN32 140 100 18 4 18 11/2DN40 150 110 18 4 18 DN40 150 110 18 4 18 2 DN50 165 125 18 4 20 DN50 165 125 18 4 20 21/2DN65 185 145 18 4 20 DN65 185 145 18 4 20 3 DN80 200 160 18 8 20 DN80 200 160 18 8 20 31/2DN100 220 180 18 8 22 DN100 220 180 18 8 22 4 DN12 5 250 210 18 8 22 DN125 250 210 18 8 22 5 DN150 285 240 22 8 24 DN150 285 240 22 8 24 6 DN200 340 295 22 8 24 DN200 340 295 22 8 26 8 DN250 395 350 22 12 26 DN250 405 355 26 12 29 10 DN300 445 400 22 12 28 DN300 460 410 26 12 32 12 DN350 505 460 22 16 30 DN350 520 470 26 16 35 14 DN400 565 515 26 16 32 DN400 580 525 30 16 38 16 DN450 615 565 26 20 35 DN450 640 585 30 20 42 18 DN500 670 620 26 20 38 DN500 715 650 33 20 46 20 DN600 780 725 26 20 42 DN600 840 770 36 20 52 24 JIS标准JIS标准JIS标准 in 公称通径 10kg= 公称通径 16kg= 公称通径 20kg= 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8 DN10 DN10 DN10 1/2 DN15 DN15 DN15 3/4 DN20 DN20 DN20 1 DN25 DN25 DN25 11/4DN32 DN32 DN32 11/2DN40 140 105 19 4 16 DN40 140 105 19 4 16 DN40 140 105 19 4 18 2 DN50 155 120 19 4 16 DN50 155 120 19 8 16 DN50 155 120 19 8 18 21/2DN65 175 140 19 4 18 DN65 175 140 19 8 18 DN65 175 140 19 8 20 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 20 DN80 200 160 23 8 22 31/2DN90 195 160 19 8 18 DN90 210 170 22 8 20 DN90 210 170 23 8 24 4 DN100 210 17 5 19 8 18 DN100 225 185 22 8 22 DN100 225 185 23 8 24 5 DN125 250 210 23 8 20 DN125 270 225 25 8 22 DN125 270 225 25 8 26

法兰尺寸表

法兰尺寸表GB9119，2—88 in 公称通径 10kg=1.0MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8DN10506014414 1/2DN155******** 3/4DN201057514416 1DN251158514416 11/4DN3214010018418 11/2DN4015011018418 2DN5016512518420 21/2DN6518514518420 3DN8020016018820 31/2DN10022018018822 4DN12525021018822 5DN15028524022824 6DN20034029522824 8DN250395350221226 10DN300445400221228 12DN350505********* 14DN400565515261632 16DN450615565262035 18DN500670620262038 20D,N, 600780725262042

GB9119，2—88 in 公称通径 16kg=1.6MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8DN10906014414 1/2DN159******** 3/4DN201057514416 1DN251158514416 11/4DN3214010018418 11/2DN4015011018418 2DN5016512518420 21/2DN6518514518420 3DN8020016018820 31/2DN10022018018822 4DN12525021018822 5DN15028524022824 6DN20034029522826 8DN250405355261229 10DN300460410261232 12DN350520470261635 14DN400580525301638 16DN450640585302042 18DN500715650332046 20DN600840770362052 JIS标准 in公称通径 10kg=1.0MPa 法兰外径螺栓孔距螺栓直径螺栓孔数法兰厚度 3/8DN10

化工标准法兰片参数

DN 15法兰片参数( 化工标准）公称尺寸DN 钢管外径 A1 连接尺寸法兰厚度 C 法兰内径 B1 坡口宽度 b B 法兰外径 D 螺栓孔中心圆直径 K 螺栓孔直径 L 螺栓孔数量 n(个）螺栓 Th B 15 18 95±0.30 65±0.30 14+0.3 4 M12 14+0.3 19+0.3 4

DN 20 法兰片参数（化工标准）公称尺寸DN 钢管外径 A1 连接尺寸法兰厚度 C 法兰内径 B1 坡口宽度 b B 法兰外径 D 螺栓孔中心圆直径 K 螺栓孔直径 L 螺栓孔数量 n(个）螺栓 Th B 20 25 105±0.30 75±0.30 14+0.3 4 M12 16+0.3 26+0.3 4

DN 25 法兰片参数（化工标准）公称尺寸DN 钢管外径 A1 连接尺寸法兰厚度 C 法兰内径 B1 坡口宽度 b B 法兰外径 D 螺栓孔中心圆直径 K 螺栓孔直径 L 螺栓孔数量 n(个）螺栓 Th B 25 32 115±0.3 85±0.3 14+0.3 4 M12 16+0.3 33+0.3 5

DN 32 法兰片参数（化工标准）公称尺寸DN 钢管外径 A1 连接尺寸法兰厚度 C 法兰内径 B1 坡口宽度 b B 法兰外径 D 螺栓孔中心圆直径 K 螺栓孔直径 L 螺栓孔数量 n(个）螺栓 Th B 32 38 140±0.3 100±0.3 18+0.3 4 M16 18+0.3 39+0.3 5

DN 40 法兰片参数（化工标准）公称尺寸DN 钢管外径 A1 连接尺寸法兰厚度 C 法兰内径 B1 坡口宽度 b B 法兰外径 D 螺栓孔中心圆直径 K 螺栓孔直径 L 螺栓孔数量 n(个）螺栓 Th B 40 45 150±0.3 110±0.3 18+0.3 4 M16 18+0.3 46+0.3 5
