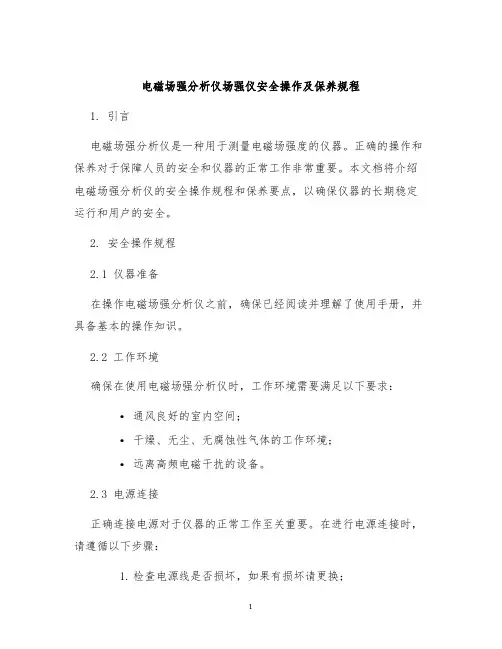

场强仪简单说明:

场强仪故名思议就是测量场强(电平)的仪器。它可以满足电视、调频、有线电视系统的场强(电平)、图像/伴音比、载波/噪音比、数字频道功率、频谱分析仪、HUM、互调、回传评估的高精度测量。该产品配有一块液晶显示屏,可以直观地显示出测量数据。

场强仪基本功能键说明如下图:

一.场强仪单频道测量

按下CH/F键,仪器进入单频道测量模式,液晶显示界面如下:

此时屏幕左下方显示当前的频道号,右下方显示当前频道的图像载波频率值,屏幕中部左方显示当前频道的图像载波电平,右方显示当前频道的V/A值(图像载波电平与伴音载波电平差).按上下键可加减频道数.

二.场强仪双频道测量/斜率测量

首次按下斜率键,仪器进入的是双频道测量模式,液晶显示界面如下:

此时屏幕的左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平值,右侧显示第二个频道的图像载波电平值.

在双频道测量模式下再次按下斜率键仪器进入斜率测量模式,液晶显示界面如下:

此时屏幕左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平,右侧显示斜率值(即第一个频道的图像载波电平减去第二个频道的图像载波电平的差值)按上下键可以加减频道数,按换档键可以控制在第一个频道和第二个频道之间切换.

场强仪说明:

1. 此功能可用于测量/调试干线放大器的参数.

2. 此功能可用于测量国家中规定的任意频道间的电平差及相邻频道间的电平差.

3. 此功能可同时测量两个频道的电平值,非常适合CATV维护人员使用.

场强仪图片:

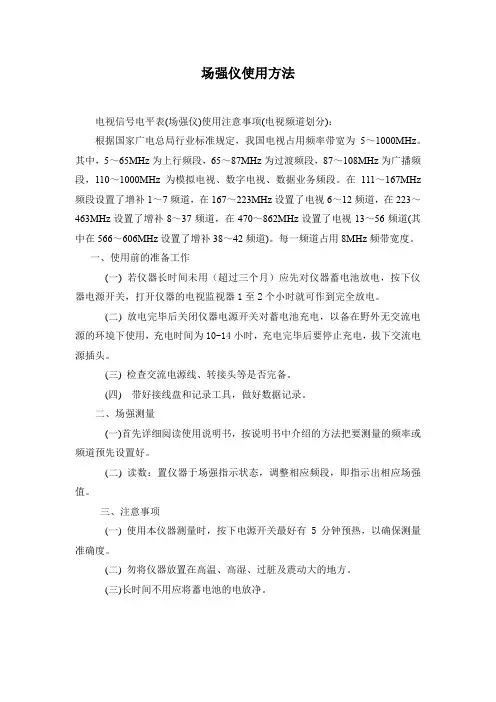

场强仪使用方法:

①正确连接电缆,连接电缆不宜过长。假若非用长电缆不可时,则必须在仪表的读数上加上电缆的损耗,尤其是高频段。

②场强仪不仅要测量图像载波电平,还要测量调频声音广播信号载波电平,因此,所用信号电平应包括声音载波电平和图像载波电平。声音载波电平定义为,在75 Ω终端上无调制声音载波电压的有效值,以dBμV来表示。图像载波电平定义为,在75 Ω终端上调制包络峰处(同步头)的图像载波电压的有效值,以dBμV来表示。所以,图像载波电平的测量检波器应为峰值检波器,使用时要注意。

③使用环境温度。北方的隆冬要注意采取保温措施,盛夏的南方要尽量避免将仪器直接置于日晒之下,否则读数误差将会大大超过技术指标的范围。

④使用场强仪要经常移动,注意不要碰撞,以免损坏仪器的外壳和降俯准确度。

⑤场强仪一定要进行周期计量或与经过专门计量过的场强仪进行对比校验,以免仪器不准确得出误判。

测振仪原理及使用方法

测振仪原理及使用方法 测振仪 测振仪也叫测震表振动分析仪或者测震笔,是利用石英晶体和人工极化陶瓷(PZT)的压电效应设计而成。当石英晶体或人工极化陶瓷受到机械应力作用时,其表面就产生电荷。采用压电式加速度传感器,把振动信号转换成电信号,通过对输入信号的处理分析,显示出振动的加速度、速度、位移值,并可用打印机打印出相应的测量值。本仪器的技术性能符合国际标准ISO2954及中国国国家标准GB/T13824中,对于振动烈度测量仪和GB13823.3中,正弦激励法振动标准的要求。它广泛地被应用于机械制造、电力、冶车辆等领域。 测振仪-测振原理 在的测振仪一般都采用压电式的,结构形式大致有二种:①压缩式;②剪切式,测振仪原理是利用石英晶体和人工极化陶瓷(PZT)的压电效应设计而成。当石英晶体或人工极化陶瓷受到机械应力作用时,其表面就产生电荷,所形成的电荷密度的大小与所施加的机械应力的大小成严格的线性关系。同时,所受的机械应力在敏感质量一定的情况下与加速度值成正比。在一定的条件下,压电晶体受力后产生的电荷与所感受的加速度值成正比。 产生的电荷经过电荷放大器及其它运算处理后输出就是我们所需要的数据了Q=dij·F=dij·ma式中:Q-压电晶体输出的电荷,dij-压电晶体的二阶压电张量,m-加速度的敏感质量,a-所受的振动加速度值。测振仪压电加速度计承受单位振动加速度值输出电荷量的多少,称其电荷灵敏度,单位为pC/ms-2或pC/g(1g=9.8ms-2)。测振仪压电加速度计实质上相当于一个电荷源和一只电容器,通过等效电路简化以后,则可换算出加速度计的电压灵敏度为Sv=SQ/CaSv-,加速度计的电压灵敏度,mV/ms-2SQ-加速度计的电荷灵敏度,pC/ms-2Ca-加速度计的电容量测振仪压电式速度传感器,它是通过在压电式加速度传感器上加一个积分电路,通过将加速度信号积一次分,可以得到振动的速度值! 测振仪-主要功能 1.配有打印,可打印测量值; 2.具有存储功能:可存10个测量值。 3.具有欠电压指示功能; 4.具有日期设置功能。 测振仪-主要特点

全站仪的使用说明

5.1键盘基本操作 1.电源开关键 。 2秒。 2.功能键 【F1】~【F4】:按【F1】~【F4】选取对应的功能,该功能键随模式不同而改变。 【ESC】:取消输入或返回至上一状态。 【SFT】:功能切换键,用于键盘数字字母输入切换及进入快捷键功能。 【BS】:删除光标左侧的一个字符。 【PAGE】:翻页键。 【】:选取选项或确认输入的数据。 3.快捷键 【SFT】+【★】:先按【SFT】再按【★】进入星键功能界面。 【SFT】+【一】:先按【SFT】再按【一】进入测距回光信号检测。 4.光标操纵键 :操作该键可上下左右移动光标,用于数据输入、选取选择项。 5.字母数字键 【0】~【9】:在输入数字时,输入按键对应的数字;输入字母时,先按【SFT】切换输入状态,然后输入按键上方对应的字母,按第一次输入第一 字母,按第二次输入第二字母,按第三次输入第三字母。 【.】:输入数字中的小数点。 【-】:输入数字中的负号。

实例1:输入文件名“MTS” (1)按【SFT】进入字母输入模式,此时屏幕右侧显示“a”。 (2)按1次【5】键入“M”。 (3)按【 】右移光标一位,按2次【7】键入“T”。 (4)按【 】右移光标一位,按1次【7】键入“S”。 (5)按【】确认输入。 实例2:设置气压单位为“mmHg”: (1)在设置模式下,上下按动光标操纵键使光标移至“单位设置”菜 单项,按【】选取该项。 (2)按光标操纵键使光标移至“气压单位”选择项 (3)左右按动光标操纵键,选取气压单位为“mmHg”。 (4)按【】确定选取退出。 5.2显示信息 状态模式屏幕

测量模式屏幕 5.3 显示符号 在测量模式下要用到若干符号,这些符号及含义如下: ●PC 棱镜常数 ●ppm 气象改正数 ●S 斜距 ●H 平距 ●V 高差 ●ZA 天顶距 ●V A 垂直角 ●HAR 右角 ●HAL 左角 ●HAh 水平角锁定

经纬仪的使用方法(免费)

第三节经纬仪的使用 一、安臵仪器 安臵仪器是将经纬仪安臵在测站点上,包括对中和整平两项内容。对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上;整平的目的是使仪器竖轴处于铅垂位臵,水平度盘处于水平位臵。 1.初步对中整平 (1)用锤球对中,其操作方法如下: 1)将三脚架调整到合适高度,张开三脚架安臵在测站点上方,在脚架的连接螺旋上挂上锤球,如果锤球尖离标志中心太远,可固定一脚移动另外两脚,或将三脚架整体平移,使锤球尖大致对准测站点标志中心,并注意使架头大致水平,然后将三脚架的脚尖踩入土中。 2)将经纬仪从箱中取出,用连接螺旋将经纬仪安装在三脚架上。调整脚螺旋,使圆水准器气泡居中。 3)此时,如果锤球尖偏离测站点标志中心,可旋松连接螺旋,在架头上移动经纬仪,使锤球尖精确对中测站点标志中心,然后旋紧连接螺旋。 (2)用光学对中器对中时,其操作方法如下: 1)使架头大致对中和水平,连接经纬仪;调节光学对中器的目镜和物镜对光螺旋,使光学对中器的分划板小圆圈和测站点标志的影像清晰。 2)转动脚螺旋,使光学对中器对准测站标志中心,此时圆水准器气泡偏离,伸缩三脚架架腿,使圆水准器气泡居中,注意脚架尖位臵不得移动。 2.精确对中和整平

(1)整平 先转动照准部,使水准管平行于任意一对脚螺旋的连线,如图3-7a 所示,两手同时向内或向外转动这两个脚螺旋,使气泡居中,注意气泡移动方向始终与左手大拇指移动方向一致;然后将照准部转动90°,如图3-7b 所示,转动第三个脚螺旋,使水准管气泡居中。再将照准部转回原位臵,检查气泡是否居中,若不居中,按上述步骤反复进行,直到水准管在任何位臵,气泡偏离零点不超过一格为止。 (2)对中 先旋松连接螺旋,在架头上轻轻移动经纬仪,使锤球尖精确对中测站点标志中心,或使对中器分划板的刻划中心与测站点标志影像重合;然后旋紧连接螺旋。锤球对中误差一般可控制在3mm 以内,光学对中器对中误差一般可控制在1mm 以内。 对中和整平,一般都需要经过几次“整平—对中—整平”的循环过程,直至整平和对中均符合要求。 二、瞄准目标 (1)松开望远镜制动螺旋和照准部制动螺旋,将望远镜朝向明亮背景,调节目镜对光螺旋,使十字丝清晰。 (2)利用望远镜上的照门和准星粗略对准目标,拧紧照准部及望远镜制动螺旋;调节物镜对光螺旋,使目标影像清晰,并注意消除图3-7 经纬仪的整平

有线电视用场强仪和数字场强仪价格

有线电视用场强仪和数字场强仪价格

————————————————————————————————作者:————————————————————————————————日期:

有线电视用场强仪和数字场强仪价格 标题:RJ-5型工频电场场强仪和ds2002h手持普 库号:JX086603 价格:百度搜【润联网】查询及型场强仪价格 主要技术参数: DS2100A为DS2100B的简化版,硬件完全相同, 软件功能仅简化去掉了自动合格判定的功能 (实用意义不大)。测试数据、功能完全相同。 现在购买2100A性价比最高。2100Q为高配版 本,增加了频道扫描和星座图功能。DS2100系 列经济型数字电视测试仪,是结合德力多年来 对数字电视维护理解和实际网络维护经验,最 新推出的适应现代网络维护的“智能”设备, 专有的“1+2+1”测试,即“1个结果+2种分析 +1个标准”,是对现代维护的完美诠释,让您 的网络维护工作变得更加轻松。选购型号型号 特点应用DS2100A经济型用于有线电视网络日 常维护(快速简单地测试信号的电平、MER、BER、 带内平坦度等)DS2100B基本型DS2100Q增强型 (增加星座图等功能,用于分析信号干扰、畸 变)?数字电视关键指标测试?数字/模拟兼容 测试,完全满足日常网络维护需要,保证信号 主要指标的测试?支持FLT——带内平坦度测 试,分 标题:有线电视场强仪和粗糙度测量仪参数库号:JX086604 价格:百度搜【润联网】查询

主要技术参数: DS2100系列经济型数字电视测试仪,是结合德 力多年来对数字电视维护理解和实际网络维护 经验,最新推出的适应现代网络维护的“智 能”设备,专有的“1+2+1”测试,即“1个结 果+2种分析+1个标准”,是对现代维护的完美 诠释,让您的网络维护工作变得更加轻松。型 号特点应用DS2100B经济型用于有线电视网络 日常维护(快速简单地测试信号的电平、MER、 BER、带内平坦度等)DS2100基本型DS2100Q 增强型(增加星座图等功能,用于分析信号干 扰、畸变)数字电视关键指标测试数字/模拟 兼容测试,完全满足日常网络维护需要,保证 信号主要指标的测试支持FLT——带内平坦度 测试,分析网络中阻抗匹配情况智能合格判断 功能,可以协助工程人员判断信号质量简易频 谱分析保存测试数据,利用上位机软件处理保 存的网络信号测试数据“121……121”快速 完成网络维护 1 个结果 &nbs 库号:JX086606 价格:百度搜【润联网】查询标题:MS1701C数字场强仪和便携式全向智能场 强仪价格 主要技术参数: KC901S是世界上第一款针对个人应用开发的正 规矢量天线分析仪。它支持单端口矢量网络分 析和双端口标量网络分析,同时扩展了频谱、 场强和信号发生器等便利功能。KC901S具有专 业实用性,并且,包括支持5小时大负荷工作 的电池在内,体积仅1立方分米、重量仅1公 斤,为用户带来全新的自由体验。◆主要特点 *3GHz频率范围1Hz频率分辨率可靠的准确度 和稳定性二次变频,抗外部干扰丰富的功能和 轻便的设计社区智慧的结晶** ◆主要功能传输 测试(标量:调试滤波器,放大器,检验天线 方向性)反射测试(矢量:调试阻抗匹配,检 查天馈系统质量)频谱显示和场强观测***(检 验电台发射性能,查找干扰源)单独输出某个 频率点的信号◆推荐应用KC901S主要用于调 试各种射频电路,例如滤波器、放大器、分路 器、合路器,测试输入输出阻抗,评估天馈系 统质量,探测设备各级的信号幅度。在大多数

VIB05测振仪原理与使用方法

历史上设备维修制度经历了“事后维修”、“预防维修”、“计划预防检修”等多种方式,最具代表性的是失效后修理和制定定期的大、中、小修计划。这些方式的共同点在于不是以设备实际存在的隐患为依据的,因而不可避免存在盲目拆卸,维修不足和人力、财力的浪费或机器停运造成经济损失等缺点,维修缺乏科学性。随着科学技术的不断提高,设备(或零部件)的状态检测仪器和手段得到了很大发展。人们发现,通过检测仪器对设备的运行情况进行诊断,确定设备存在的早期故障及原因,有针对地制定维修计划是行之有效的,它从很大程度上弥补了以上缺点。据统计结果表明,在机械行业中,尤其是旋转机械的状态检测,使用最多的故障诊断仪器是测振仪。 在我公司成立之初就很重视设备状态监测和故障诊断技术的应用,为各生产车间配备了测振仪。我们一直以来用的都是祺迈KM的VIB05测振仪,它是一款集振动测量、轴承状态检测与红外测温3大功能于一体的多功能振动和轴承状态检测仪,一般用于现场设备维修人员进行设备状态监测。仪器内置自动报警系统,当发现设备振动超标时,可进一步使用精密测量如振动分析仪进行故障诊断,也可结合个人经验直接进行设备故障诊断。 测振仪的操作步骤: 使用VIB05测振仪进行设备诊断可分为三个环节:准备工作、诊断实施和决策验证,这三个环节可归纳为以下六个步骤。 1.了解测量对象。在测量设备状态之前应该充分了解诊断对象的结构参数、运行参数和设备本身的状况等。 2.确定测量方案。包括下列内容: (1)测点的选择。应满足下列要求:①测点要尽可能靠近振源,对振动反应敏感,减少信号在传递途中的能量损失。②有足够空间放置传感器。③符合安全操作要求,由于现场振动测量是在设备运转状态下进行,所以必须保证人身和设备的安全。此外,VIB05相较于其他的测振仪,最有特色的就是多出了轴承状态检测的功能,这点很重要。因为,轴承是设备的关键,也是监测振动的理想部位,转子上的振动直接作用在轴承上,并通过轴承把机器与基础连接成一个整体,轴承部位的振动信号体现了设备基础的振动状况。最后,设备的地脚、机壳、进出口管道、基础等部位也是测量振动的常设测点。

徕卡全站仪使用说明书

徕卡(LEICA)TC9051、基本技术参数 以下叙述适合徕卡TC905全站仪,TC605、TC805与此相似。 1.1 主要技术指标 水准器灵敏度:圆水准器4'/2mm 电子水准器: 5 激光对中器:精度0.8mm/1.5m 光斑直径 2.5mm/1.5m 补偿器:液体双轴补偿器 显示屏:液晶4*16字符 自动改正:视准误差 垂直度盘指标差 地球曲率及折光差 垂直轴双向倾斜 内部存储器:3000个点观测值或4000个点坐标 通讯接口:RS232 仪器重量:TC605 4.3kg TC805 5.6kg TC905 5.6kg 工作温度:-20℃—+50℃ 电池:

GEB77 GEB70 GEB71 5000—2000 7000 —700测距次数800 1400—48 5 12 工作时间h(测角测距)5 1.5 1 充电器)GKL23(h充电时间3.0 0.9 0.2 kg 重量 1.2TC905及其键盘

1.3 仪器的整置 1.3.1 检视 当您打开仪器箱时,首先检查仪器外观是否完好,附件是否齐全。仪器箱内应有如下物品:①仪器;②使用手册;③防护罩;④改针;⑤内6角扳手;⑥TCTOOLS软件磁盘;⑦备用电池; ⑧数据传输电缆。 1.3.2 整置仪器 仪器应置于GST20三脚架之上,采用激光对中器整平对中,对中方法如下:①按住键 2秒钟以上,激活激光对中器,此时显示屏出现电子水准器,地面可见红色激光斑点; ②调节脚螺旋使电子水准器居中,同时使激光斑点对准地面点位中心;③按键关闭激光对点器,准备进行正常测量。 2、键盘介绍 键盘按功能类别分为四组,各组用不同的颜色加以区分: 灰色组—固定键 橙色组—功能键 绿色组—控制键 黄色组—输入键 2.1 固定键(灰色)

经纬仪的使用说明书

经纬仪的使用说明书 说明书和操作技巧 满意答案 好评率:100% J6、J6E光学经纬仪使用说明书 一、仪器的用途和特点 本仪器的测角精度:水平方向一测回的方向误差不大于±6";天顶距测量中误差不大于±9",适用于低等控制测量,地形测量,矿山测量和工程导线测量等。本仪器具有下列特点: 1、望远镜采用内调焦系统(J6E 为正像内调焦系统),主物镜为三片分离型结构。分划板设有双丝和单丝,便于照准不同目标,水平和垂直分划丝上均有供测距用的视距丝。望远镜孔径大,鉴别率高,成像清晰,用于观测远近目标均适宜。 2、度盘读数采用光学带尺读数系统,在同一视场内可同时直接读取水平角和天顶距,并公用一个照明系统,使用方便,读数快速、精确。 3、对点器系一小型望远镜,用于对地面点进行观测,其物镜可随照准部转动;易于发现和消除对点误差,仪器还附有测锤,便于在不同条件下的对点工作。 4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系(结构示意图见下图),定向及置中精度高,对温度不敏感,不易卡死。由于强制定心和大型球面滚珠支承的摩擦力距较大,运转时有轻微“沙 沙”声,但绝不影响使用。 5、基座内设有防偏扭簧片,通过此簧片将基座上、下体作半刚性联接,可防止扭转,消除偏扭误差。 6、按用户要求可提供管状定心磁针。 7、仪器出厂前均经环境模拟试验和防霉、防雾处理,经久耐用。仪器可在-25°C ~+40°C 环 境温度下工作。 二、仪器的主要技术参数 望远镜 成像 J6 倒像 J6E 正像 放大率 J6 28倍 J6E 29倍 物镜有效孔径 40毫米 视场角1°20′ 视距乘常数 100 视距加常数 0 鉴别率<3.6″ 调焦范围 2米~∞ 物镜壳外径φ46-0.05毫米 望远镜长度 180毫米 显微镜放大率 水平读数系统 73倍 竖直读数系统 74倍 读数系统 水平度盘分划直径 93.4毫米

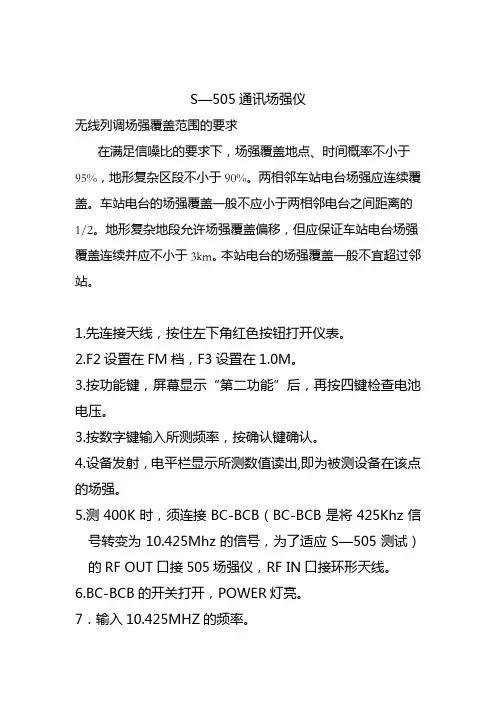

射频场强仪简易操作说明书

射频场强仪简易操作说明书 一.功能按键介绍: 1.[Run/GHz] 运行键(开始扫描)或停止键(停止扫描,此时处于监听状态),同时在输入频率的时候做GHz 的单位用。 2.[Mode/MHz] 调制模式键一共有4 种模式:W-FM(宽频调频),(窄频调频幅),SSB(单边模式),AM(调幅),同时在输入频率的时候做MHz 的单位用。 3.[Sweep/KHz]扫描模式键三种模式:(F)自由模式,(1)单次模式,(S)静躁模式4.[Marker/DEL] 标记键M 出现时,上下键可移动光标察看光标位置处的各项参数;三角出现时,对两个光标位置进行差值比较;S 出现时,可以通过上下按键或旋纽来移动调整右侧静噪的数值。在输入的时候可以删除当前你输入的字符。 5.[Menu] 菜单键可以用来设定各项参数。 二.基本操作: 1.将天线安装上。 2.开关机:按[POWER]键开关机 3.LCD 屏幕的调节:[SHIFT]+[7](即先按SHIFT 键,然后再按7 键)打开或关闭背光灯[SHIFT]+[8]打开屏幕亮度调节界面,上下按键或旋纽来选择亮度按[ENTER]键确定。 4.测量频率的选择:开机自检后默认的中间频率是2000MHz,你可以直接输入数值和单位来确定你需要测量的频率。你输入的频率为中间频率,它的跨度根据你选择的接受模式而不同,20M为或2M。你也可以按[SHIFT]+[1]然后输入你需测量的初始频率和终止频率来选择你测量的范围。按[ENTER]键确定。 5.[SHIFT]+[2]可以设定SPAN(跨度)值,有的接受模式SPAN(跨度)值是默认的,不是可以任意调整的。 6.[SHIFT]+[3]可以设定LCD 显示的LEVEL(电平)的起始数值和分辨率,数值通过[上/下]按键选定。按[ENTER]键确定。 7.能量的测量:[SHIFT]+[4]然后输入你要测量的频率值可以测量你选定的频率的能量(电平数值)。[SHIFT]+[5]用数字键在1-9 之间选择一个,然后输入你要测量的频率值可以同时显示多个你选定的频率的能量。 8.声音的调节:上面板上有音量开关和调节旋纽。通过它可以打开/关闭或调节音量。 [SHIFT]+[。](BUZZER)可以打开或关闭喇叭。LCD 上有图标显示。9.[SHIFT]+[6]可以修改电平单位,有dbm dbuv dbmv 可以选择 10.[SHIFT]+[9]输入天线衰减数值,默认内置天线的衰减值为10dB。外置天线衰减请根据选择的衰减器或天线来输入。 三、收音机功能(举例说明) 11.将中心频率设定为100MHz, W-FM 模式,进行扫描(RUN) 12.再按RUN键,停止扫描 13.按Marker/DEL键,出现M 图标,这时移动上下键,选定频率。 四、补充说明: 1.中心频率设定的最小值为1M 2.最小能够看到的频率为100K

L20爆破测振仪使用手册

L20智能记录型爆破测振仪 ——操作手册2014-12版 手册说明 1.本手册阐述了爆破测振工作的流程和规范; 2.适用于L20智能记录型爆破测振仪; 3.随机不附操作说明书,如有需要请致电索取; 4.仪器改良或升级,恕交博不另行通知; 5.手册中将“L20智能记录型爆破测振仪”简称为L20。售后服务:、 资料获取:http:// 仪器检验:

注: 仪器检验含标定灵敏度系数,请妥善保管! 名词解释 爆破有害效应 爆破时对爆区附近保护对象可能产生的有害影响,如爆破引起的地震、个别飞散物、空气冲击波、噪声、水中冲击波、动水压力、浪涌、粉尘、有毒气体等。 爆破安全监测 采用仪器设备等手段对爆破引起的有害效应进行测试与监控,判断爆破是否对保护对象产生有害影响,用于监督和指导爆破施工。 监测点 简称测点,即布置监测仪器及宏观调查的位置。 单段爆破药量 采用延时爆破技术,每段爆破的炸药总量 爆破地震 爆炸能量引起爆区周围介质质点沿其平衡位置往返运动而形成地震波,地震波向外扰动传播过程中造成相关介质质点振动过程的总和,称为爆破振动。 质点振动速度 地震波作用下,介质质点往返运动的速度。 质点振动加速度 地震波作用下,引发介质质点往复运动速度随时间的变化率。 主频频率 振动过程中介质质点最卓越主频相的振动频率。

校准 在规定的条件下,为了确定测量仪器、测量系统的示值或事物量具、参考物质所代表的量值,与对应的由标准所复线的量值之间关系的操作。量程 仪器量化爆破振动速度的范围。 持续时长 测点运动从开始到全部停止所持续的时间。 记录时长 手动模式下,设置仪器记录爆破振动信号的时长。 目录 一、方案制定 监测目的 (04) 监测项目 (04) 测点布置 (04) 选择仪器 (06) 预期成果 (07) 二、测试准备 现场勘查 (09) 记录测量 (09) 软件安装 (09) 设备准备 (10) 三、现场监测 探头安装 (12) 信号采集 (14)

中海达全站仪使用说明书

前言 非常感谢您购买本公司生产的ZTS120系列全站仪! 本手册是您的好帮手,使用仪器之前请您仔细阅读,并请妥善保管。 产品确认: 为了能得到本公司的最佳服务,请您在购买产品后,把仪 器的型号、仪器编号、购买日期以及您的建议反馈给本公 司。 我们将非常重视来自于您的每一条建议, 我们将非常关注我们产品的每一个细节, 我们将非常努力把产品的质量做得更好。 注:本公司在产品的升级和改进中有对技术参数进行更改的 权利,恕不事先告知!说明书中一些图片与实物可能会有差 别请以实物为准。 仪器特点:

功能丰富——本公司生产的系列ZTS120全站仪具备丰富的测量应用程序,同时具有数据存储功能、参数设置功能等,适用于各种专业测量。 1、绝对数码度盘 配备绝对数码度盘,仪器开机即可直接进行测量。即使 中途重置电源,方位角信息也不会丢失。 2、强大的内存管理 大容量内存,并可以方便地进行文件系统管理,实现数 据的增加、删除、传输等。 3、免棱镜测距 该系列全站仪均带有激光测距的免棱镜测距功能,可直 接对各种材质、不同颜色的物体(如建筑物的墙面、电线杆、电线、悬崖壁、山体、泥土、木桩等)进行远距离、快速、 高精度的测量。对于那些不易到达或根本无法到达的目标, 应用免棱镜测距功能可以很好的完成测量任务。 4、特殊测量程序 该系列全站仪在具备常用的基本测量功能之外,还具有 特殊的测量程序,可进行悬高测量、偏心测量、对边测量、 放样、后方交会、面积计算、道路设计与放样等工作,可满 足专业测量的需求。 5、可换目镜 本仪器目镜为可换目镜,可方便配备弯管目镜,便于用 户观测天顶方向及高层建筑的测量。 6、激光下对点可选 方便的站点指示功能,便于设站。 注意事项: 1、日光下测量时应避免将物镜直接对准太阳。建议使用太

数字测振仪使用方法-数字测振仪操作教程

数字测振仪使用方法 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展. 一、面板说明: 1、电源开关:“—”为通电状态,“O”为关闭电源状态。 2、传感器BNC插座:用于连接压电式加速度传感器。 3、测量模式开关:“A”为加速度档(单位:m/s2) “V”为速度档(单位:mm/s) “D”为位移档(单位:mm) 4、频率选择开关:Lo:10Hz-1KHz,Hi:10Hz-6KHz。 二、使用方法: 1、未开启电源前用传感器电缆线将传感器与仪器顶端的BNC插座连接。 2、选择好传感器在振动体上的安放形式,磁性吸座与传感器的连接见下图。 3、将6F22型9V积层电池置于该振动计背面后部的电池盒内。 4、接通电源,频率选择开关置于Lo或Hi档。 5、根据测量要求选择被测的振动量,并将右上方的拨动开关拨到相应的位置:“A”, “V”,“D”

三、仪器使用注意事项 1、仪器不应在强电磁场干扰或腐蚀性气体的环境中使用。并且应避免强烈的振动和冲 击。 2、仪器灵敏度是按照所配传感器的灵敏度在出厂时调准,调换传感器时,一般应对仪 器重新校准。 3、仪器长时期不使用,应取出电池,以免腐蚀机件。 4、仪器每次测量完毕,务必及时关断电源,以延长电池的使用寿命。 5、传感器的连接电缆容易引起噪声,应当避免电缆缠绕和大幅度的晃动。噪声的另一 来源是接插件接触不良,亦应引起注意,为避免损坏电缆线,请按下图中正确的方法拿取传感器。 内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.

全站仪使用方法及使用步骤(详细)

全站仪使用方法及使用步骤 一、全站型电子速测仪简称全站仪,它是一种可以同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理,由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。 二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。 三、微处理机(CPU)是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作,保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置(接口),输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。 四、目前,世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪,其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。 (一)全站仪的操作与使用 1.全站仪的基本操作与使用方法 (1)测量前的准备工作 1)电池的安装(注意:测量前电池需充足电) ①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮,取出电池。 2)仪器的安置。 ①在实验场地上选择一点,作为测站,另外两点作为观测点。 ②将全站仪安置于点,对中、整平。 ③在两点分别安置棱镜。 3)竖直度盘和水平度盘指标的设置。 ①竖直度盘指标设置。 松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。随即听见一声鸣响,并显示出竖直角。 ②水平度盘指标设置。 松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。随即一声鸣响,同时显示水平角。至此,竖直度盘和水平度盘指标已设置完毕。注意:每当打开仪器电源时,必须重新设置和的指标。 4)调焦与照准目标。 操作步骤与一般经纬仪相同,注意消除视差。 (2)角度测量 1)首先从显示屏上确定是否处于角度测量模式,如果不是,则按操作转换为

精密光学经纬仪的构造及使用方法

§3.2 精密光学经纬仪的构造及使用法 控制测量中,需用经纬仪进行大量的水平角和垂直角观测。使用经纬仪进行角度观测,最重要的环节是:仪器整平、照准和读数。我们围绕这三个环节,对光学经纬仪的构造和使用法作如下介绍。 3.2.1 水准器 由前节可知,测角时必须使经纬仪的垂 直轴与测站铅垂线一致。这样,在仪器结 构正确的条件下,才能正确测定所需的角 度。要满足这一要求,必须借助于安装在 仪器照准部上的水准器,即照准部水准器。 照准部水准器一般采用管状水准器。管水 准器是用质量较好的玻璃管制成,将玻璃 管的壁打磨成光滑的曲面,管注入冰点低, 流动性强,附着力较小的液体,并 图3-3 水准轴与水准器轴 留有空隙形成气泡,将管两端封闭,就成 为带有气泡的水准器,如图3-3所示。 1. 水准轴与水准器轴 为了便于观察水准器的倾斜量,在水准管的外壁上刻有若干个分划,分划间隔一般为2mm,其中间点称为零点。 水准器安置在一个金属框架,并安装在经纬仪照准部支架上,所以把这种管状水准器称为照准部水准器。照准部水准器框架的一端有水准器校正螺旋,通过校正螺旋,使照准部水准器的水准器轴与仪器垂直轴正交。 所谓水准器轴,就是过水准器零点O,水准管壁圆弧的切线,如图3-3所示。另外, O 由于水准管的液体比空气重,当液体静止时,管气泡永远居于管最高位置,如图3-3中的' O作圆弧的切线,此切线总是水平的,我们称此切线为水准轴由此可知,位置。显然,过' O与水准器分划中心O重合,这时经纬仪的使其水准轴与水准器轴相重合,即气泡最高点' 垂直轴与测站铅垂线重合,这个过程称为整置仪器水平。 2. 水准器格值 我们知道,当水准器倾斜时,水准 管的气泡便会随之移动。不同的水准器, 虽然倾斜的角度完全相同,各自的气泡 移动量不会完全相同。这是因为不同的 水准器,它们的灵敏度不同。灵敏度以 水准器格值表示。所谓水准器格值,就 是当水准气泡移动一格时,水准器轴所 变动的角度,也就是水准管上的一格所 对应的圆心角。

全站仪操作说明

电子全站仪(30系列)操作手册 适用型号:SET230R/R3 SET330R/R3 SET530R/R3 SET630R 一、注意事项(2) 1.第一次使用仪器前,应松开底座开关钮上的紧固螺母; 2.禁止带三脚架一起搬动仪器; 3.取电池前一定要关断电源; 4.激光束不能对着人,有害,更不能从目镜去看; 5.仪器每天用完入箱前,应取出电池。` 二、基本操作(5) 1.基本键操作() ·开关电源 按{ON}:电源开; 按住{ON}再按{灯}:电源关。 ·开关屏幕 按{灯},屏幕背景灯亮灭; 按住{灯}直到滴滴响声,开关激光束。 ·软键操作(软键指在屏幕内底部的键) 按{F1}-{F4},选择需要的软键; {FUNC}键用于在测量方式[MEAS]状态下的屏幕翻页(当多于4

个软键时); ·输入字母和数字 {F1}-{F4}:输入分布在软键上的数字和字母; {FUNC}:翻页找你需要的字母、数字; (按住一会儿)回上页; 连续按,往前翻。 {BS}:删除左侧字母数字; {ESC}:取消输入数据; {SFT}:选择的接收靶类型显示; {←}:(回车)接受输入的数据。 ·选择键 {▲}/{▼}:光标上下移动; {<}{>}:左右移动光标/其它选择; {←}: 确认选择; ·模式转换 [CNFG]:(软键)从主屏模式到设置(Configuration)模式; [MEAS]:从主屏模式到测量(Measure)模式; [MEM]:从主屏模式到内存存储(Memory)模式; {ESC}:从各状态返回到主屏状态。 ·其它操作 {ESC}:返回上一屏。

2.屏幕功能 距离:S:斜距;H:水平距;V:参考高度; 竖向角度:ZA:天顶角(Z=0);VA:竖向角(H=0/H=±90); 水平角度:按[R/L]转换状态:HAR:水平右转;HAL:水平左传; 按[◢SHV],转换“S,ZA,H”,到“S,H,V”。 3.开机程序(9) 开机后,仪器自检。 ·若设置了密码,输入密码。 ·(若需盘左盘右测量),选择了“V manual”项的“Yes”,按 照(30)操作。 之后,出现测量模式[MEAS]屏出现; 若出现“Out of range”(超出范围),则需重新整平仪器。 三、测量操作 (一)角度测量(10) 1.测量两点间的水平角() 使用置零(0SET)功能测量两点间夹角,在任何位置水平 角均可置零。 ·照准第一点; ·在测量模式第一页,按置零[0SET],闪烁再按[0SET],初 始角变为0; ·照准第二点,显示的水平角HAR/HAL值就是要测的夹角。

SKF CMAS 100-SL 测振仪说明书分析

SKF的机器状态顾问容易提供两重要的机械振动读数和健康温度的测量,并自动提供报警信息,当你的机器的振动读数超过公认的准则。 振动测量包括:?阅读整体振动,这“速度”表示一般的机械状态。这“整体阅读”显示有总价值所有的机械振动信号的产生仪器内的传感器组件范围。该仪器比较全面建立ISO限制振动值10816-3指南。测量值超过限制,自动显示。 “包络加速度”(轴承)振动阅读,过滤掉所有的机械振动除了那些来自滚动信号滚动轴承和齿轮箱。轴承振动读数自动比较通过SKF通过多年的限定现有数据库的统计分析。这阅读有助于在轴承故障的早期检测阶段。一起使用时,这两个振动测量和报警的比较提供最一般的机械故障检测,更重要的是,滚动轴承的检测故障。虽然比较不报警用于变速箱的读数,整体包络加速度向能提供检测齿轮故障。此外,红外温度测量提供指示异常温度这通常发生在机器与轴承的增加故障恶化,帮助检测机械问题这可能不会影响机械振动信号。 1.液晶显示器 2.振动传感器的尖端 3.红外温度传感器 4.选择按钮 5.浏览按钮 6交流电源/外部传感器连接器

1.整体振动阅读(IPS或毫米/秒) 2.整体振动报警(不,警报,或危险) 3.整体振动报警组(G1和G2的3或4) 4.与基础型(柔性或刚性) 5.轴承振动阅读(GE) 6.轴承振动报警(不,警报,或危险) 7.轴承振动报警类(CL1,Cl2,或CL3) 8.温度读数(C或F) 9.测量状态指示器–(运行或持有) 10.电池充电状态 使用SKF机器状态顾问之前,你应充分充电电池和设置衡量你的具体机械仪器。在本节中,我们描述了如何: ?负责仪器的充电电池。 ?设置仪器的语言。 ?设置系统单位英文或度量单位。 ?启用/禁用红外温度测量。 ?对仪器的整体振动测量,指定您的通用机械大小,速度,和通过ISO基础类型分类组。这些设置决定其整机振动报警水平测量。 ?轴承振动测量,选择一个轴承报警分类依据通用轴承尺寸和轴的速度你机械轴承。此设置确定对轴承振动报警水平测量 警告: .只有与设备的电池充电 .推荐SKF电池充电器。 ?不要沉浸在水或其他的装置液体。 ?使用和存储装置根据以下的温度范围: 操作温度范围: 使用:- 10 + 60°C(+ 14 + 140°F) 充电时:0 + 40°C(+ 32 + 104°F) 存储温度:

经纬仪操作方法步骤图解

在这里经纬仪操作方法步骤详解图解添加日志标题 经纬仪操作方法步骤详解图解 步骤图解 1、连接螺旋:旋紧连接螺旋, 将仪器固定在三脚架上。 2、调节三脚架:将三脚架打开, 调节高度适中,三条架腿分别 处于测站周围。如果地面松软, 应将架腿踩实。 3、光学对中器:调节光学对中 器的目镜和物镜,使地面清晰 成像。

4、脚螺旋:调节脚螺旋,将仪器精确整平。 5、水平制动螺旋:旋紧水平制动螺旋,照准部被固定。望远镜无法在水平方向内转动。 6、水平微动螺旋:水平制动螺旋旋紧后,旋转水平微动螺旋,照准部在水平方向内微微转动。 7、竖直制动螺旋:旋紧竖直制动螺旋,望远镜被固定在支架上无法转动。

8、目镜调焦螺旋:转动目镜调焦螺旋,使十字丝清晰。 9、水平度盘反光镜:调整水平度盘反光镜,读书窗内数字明亮。 10、竖直度盘反光镜:调整竖直度盘反光镜,使读数窗内读数明亮。 11、读数显微镜:调节读数显微镜,使读书清晰。

12、配盘手轮:调整配盘手轮, 改变水平度盘读数。 水准仪操作步骤方法详解图解 发布: 2009-10-06 09:32 | 作者: admin | 查看: 4次水准仪操作步骤方法详解图解 步骤图解 1、安放三角架:调节三脚架腿至适当 高度,尽量保持三脚架顶面水平。如 果地面松软,应将架腿踩入土中。 2、连接螺旋:旋紧连接螺旋, 将水准仪和三脚架连接在一 起。

3、脚螺旋:调节脚螺旋,使圆水准气泡居中。 4、制动螺旋:旋紧制动螺旋,望远镜被固定。 5、水平微动螺旋:在制动螺旋旋紧后,调节水平微动螺旋,望远镜在水平方向内微小转动。 6、目镜调焦螺旋:调节目镜调焦螺旋,使十字丝清晰成像。

测振仪使用作业指导书

1.目的 便于操作人员正确使用测振仪对设备振动进行正确量测,保证产品质量,达到客户满意。 2.适用范围 该仪器适用于设备的常规振动测量,尤其是旋转或往复式机械中的振动测量,可以测量振动的加速度、速度和位移,我司一般使用速度模式测量设备振动。 3.技术参数 3.1测量范围 加速度:0.1-199.9m/s 2(峰值) 速 度:0.1—199.9mm/s (有效值) 位 移:0.001-1.999mm(峰-峰值) 3.2频率范围 加速度:10-500Hz 、10Hz-1KHz (LO )、10Hz-10kHz(HI) 速 度:10-500Hz 、10Hz-1KHz (LO ) 位 移:10-500Hz 、10Hz-1KHz (LO ) 3.3允许误差:≦2%±5%(TV110),5%+2digits (VC63B 和AR63B ) 3.4其它技术参数 a.使用环境温度:0-40℃ b.电源:北京时代TV110--镍氢电池4节1.2V(5#), 深圳胜利VC63B 和香港希玛AR63B ――9V 碱性方块电池 4.定义 4.1振动:是物体受到外力作用,在其平衡位置周围做往复运动。如音叉、单摆、发动机的活 塞等; 4.2振动位移(振幅):物体或质点在其平衡位置附近振动,其位置移动的幅度称为位移,最 大位移称为振幅,用d 或S 表示; 4.3振动速度:物全或质点振动的速度,是位移对时间的一阶导数(ds/dt ),即单位时间内的 位移值,用V 表示; 4.4振动加速度:物体或质点在振动中的加速度值,是位移对时间的二阶导数(d 2s/d 2t )或速 度对时间的一阶导数(dv/dt )即单位时间内的速度变化量,用a 表示; 4.5振动频率:物体或质点在单位时间内振动的次数,用f 表示。 https://www.360docs.net/doc/3b10392929.html,110测振仪(北京时代)部件说明 5.1仪器箱主要部件如图1-1 图1-1 5.2液晶屏显示见图1-2 微型打印机 测振仪主机 说明书 探头

全站仪使用手册,全站仪说明书

4.1仪器部件名称 提柄 物镜 粗瞄准器 光学对点器 键盘 脚螺旋 提柄固定螺丝 电池 水平制动微动手轮 三角基座制动控制杆 望远镜目镜 长水准器 显示窗 底板 望远镜调焦环 垂直制动微动手轮 数据通讯插口 基座

7.架设仪器 注意:整平仪器前应先装上电池,因为装上电池后仪器会发生微小的倾斜。 (1) 将三脚架打开,伸长到适当高度,拧紧三个固定螺丝。 (2) 将仪器安装在三脚架上,然后拧紧连接螺丝。 (3) 利用圆水准器粗略整平仪器 ①旋转两个脚螺旋A 、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。 ②旋转脚螺旋C ,使圆水准器气泡居中 。 (4) 利用长水准器精确整平仪器: ①松开水平制动螺旋,水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB ,旋转A 、B 两个脚螺旋使长水准器气泡居中。 ②将仪器绕竖轴旋转90°(100g),旋转第三个脚螺旋C,使长水准器管气泡居中,再次旋转90°(100g),重复①、②步骤,直至四个位置处的长水 准器管气泡始终居中为止。 (5) 利用光学对点器对中: 调节光学对点器的目镜,看清对点器分划板。松开三角架上的中心手把,轻移仪器,使光学对点器的中心标志对准测站点。 注意:尽量平移仪器,不要让仪器在架头上有转动,以尽量减少气泡的偏 移。 (6) 最后精确整平仪器 按第(4)步精确整平仪器,直到仪器 旋 转到任何位置时,长水准器气泡始终居中为止,最后拧紧中心手把。 8.调焦与照准 注意: ● 照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵,此时应使用物镜遮光罩。 ● 当改变盘位观测时,用十字丝同一位置照准目标。 角螺旋B 角螺旋C 角螺旋A 测站点 中心标记

经纬仪使用教程讲解

经纬仪及角度测量 第一节 角度测量原理 角度测量包括水平角测量和竖直角测量,是测量的三项基本工作之一。角度测量最常用的仪器是经纬仪。水平角测量用于计算点的平面位置,竖直角测量用于测定高差或将倾斜距离改算成水平距离。 一、水平角测量原理 水平角是地面上一点到两目标的方向线投影到水平面上的夹角,也就是过这两方向线所作两竖直面间的二面角。用β表示,角值范围0o~360 o。如图3-1所示,设A 、B 、C 是任意三个位于地面上不同高程的点,B 1A 1、B 1C 1为空间直线BA 、BC 在水平面上的投影,B 1A 1与B 1C 1的夹角β就是为地面上BA 、BC 两方向之间的水平角。 为了测出水平角的大小,可以设想在B 点的上方水平地安置一个带有顺时针刻画、注记的圆盘,并使其圆心O 在过B 点的铅垂线上,有一刻度盘和在刻度盘上读数的指标。观测水平角时,刻度盘中心应安放在过测站点的铅垂线上,直线BA 、BC 在水平圆盘上的投影是om 、on ,此时如果能读出om 、on 在水平圆盘上的读数m 和n ,那么水平角β就等于m 减去n ,即n m -=β。 因此,用于测量水平角的仪器必须有一个能读数的度盘,并能使之水平。为了瞄准不同方向,该度盘应能沿水平方向转动,也能高低俯仰。当度盘高低俯仰时,其视准独应划出一竖直面,这样才能使得在同一竖直面内高低不同的目标有相同的水平度盘读数。 经纬仪就是根据上述要求设计制造的一种测角仪器。 图3-1 水平角测量原理 图3-2 竖直角测量原理 二、竖直角测量原理 竖直角是同一竖直面内视线与水平线间的夹角。角值范围为-90°~+ 90°。视线向上倾斜,竖直角为仰角,符号为正。视线向下倾斜,竖直角为俯角,符号为负。 竖直角与水平角一样,其角值也是度盘上两个方向读数之差。不同的是竖直角的两个方向中必有一个是水平方向。任何类型的经纬仪,制作上都要求当竖直指标水准管气泡居中,望远镜视准轴水平时,其竖盘读数是一个固定值。因此,在观测竖直角时,只要观测目标点一个方向并读取竖盘读数便可算得该目标点的竖直角,而不必观测水平方向。

测温仪、测振仪使用

一、关于设备温度、振动检测方法、标准 良好的设备巡点检质量对及时了解设备运行状态,采取措施避免设备事故有着重要作用,关于设备巡点检内容及要求如下。 1.设备巡点检即为了维持设备规定的机能,按照标准要求,对设备的某些指定部位,通过人的感觉器官(目视、手触、问诊、听声、嗅诊)和检测仪器,进行有无异状的检查,使各部分的不正常现象能够及早发现。 2.设备巡检的主要内容:机械传动部分的稳定性、紧固件的松动情况、润滑油油质、油量、设备及管路密封泄露情况、温度噪声、电流仪表变化、安全防护装置齐全有效等。 3.温度、振动的测量方法 1)测量设备振动,一般有三个方向:平行于轴的方向为轴向(纵向),所测的振动值为轴向位移;垂直于轴的方向为径向(垂直),所测的振动值为径向位移;水平垂直于轴的方向为水平方向,也叫横向,所测的振动值叫横向位移。 2)设备振动值,一般有三个,位移(mm)、速度(mm/s)、加速度(m/s2),现在我们一 3)我们通常所说的测量设备振动,以测轴的振动为准,但因测轴振动有一定难度,我们一般都是测量轴承振动。不管是测哪个方向的振动,都应靠近轴承部位进行测量,一般测点应选在接触良好、表面光滑、局部刚度较大的部位。应该注意的是,因轴向和径向都有一定面积,在靠近中心位置每个方向上选取最大值进行记录及作为检测点。如果测量有难度,可以测量电机端盖处振动值作参考。测点一经确定后,就要经常在同一点进行测量,为此,确定测点后尽量做出记号,并且每次都要在固定位置测量。 4)机器振动的许用振幅如表1

5)测量电机温度,一般为2个温度,一是电机温度即测量电机外壳温度,另一个是测量电机轴承温度。在测量电机外壳温度时,要用测温仪在电机外壳从风扇端到轴伸端进行扫描运动,确定温度最高点(一般情况下在电机接线盒处外壳温度较高)。测量电机两端盖中心轴承温度尽量靠近转子轴部位。在测温度时,测温仪要尽量靠近被测部位(被测目标尺寸超过视野范围50%),仪器瞄准被测部位,然后在被测部位作上下扫描运动,直至确定热点。要注意,每一次测量距离都要相同,否则会引起数据变化(由于各种干扰,随距离延长,测温仪测量准确度会有所变化)。 6)电机温度和轴承温度都应在每个部位选取温度最大值作为温度记录值。测点一经确定后,就要经常在同一点进行测量,为此,确定测点后尽量做出记号,并且每次都要在固定位置测量。 7)电机在额定电压下运行,能达到铭牌数据要求,各部位温升不超过表2所列允许值。 在环境温度为40℃时最高允许温升也就是在环境温度为40℃时,电机轴承温度不超过40℃+55℃=95℃。我们平时采用温度计法来测量电机温度,上表为最高数值,作为参考,因为上表温度表示的是电机及轴承内部温度,实际在用红外测量外壳温度时要小于上表温度(内部温度要比外壳温度高10℃-20℃), F级绝缘可参照B级绝缘。 实际在使用中,根据(GB50231-98)《机械设备安装工程施工及验收通用规范》,不管是电机还是其它设备,一般滑动轴承温升不应超过35℃,最高温度不应超过70℃;滚动轴承温升不应超过40℃,最高温度不应超过80℃。8)注意:在测泵的振动和温度时,都不能测量泵壳部位。 二、用听针听轴承声音 电动机在运行中,检查人员可通过听针,听轴承响声。用听针一端接触设备的轴承等部位,一端与耳朵接触,听取运转时设备里面的响声。 1.正常声音:轴承处于正常工作状态时,运转平稳、轻快,无停滞现象,发出的声响和谐而无杂音,可听到均匀而连续的“哗哗”声,或者较低的“轰轰”声,没有忽高忽低的金属连续声音。
