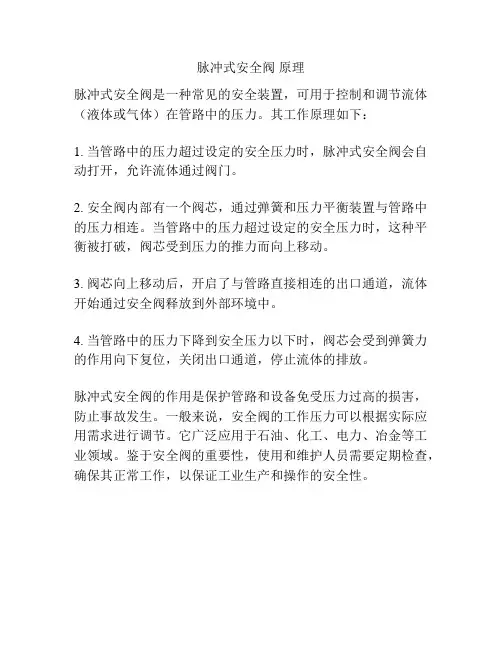

脉冲式安全阀工作原理
脉冲式安全阀工作原理
安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不
因压力过高而发生事故。
安全阀与容器之间一般不得装设阀门，对易燃易爆或黏性介质的容器，为
了安全阀的清洗或更换方便，可装设截止阀，该截止阀在正常操作时必须全开
并加铅封，避免乱动。
脉冲式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止
压力超过允许最高压力值，保证设备安全运行。
脉冲式安全阀（impulse safety vale）由主阀和辅阀两部分组成。也称
先导式或组合辅阀是一套重锤杠杆式或弹簧式的加载村L构当设备内压力超过
规定值时，辅阀先动作，但不直接向外排气，而是通过辅阀给仁阀以脉冲作儿，带动主阀动作泄压二i亥阀动作灵活、启闭延迟小、关f}3严密二因结构复杂，日前仅在安全泄放量很大的锅炉和压力容器上使用。
脉冲式安全阀主要结构特点有：1、通过杠杆和重锤来平稳阀瓣的压力，使
阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
单控电磁阀和双控电磁阀的工作原理
单控电磁阀和双控电磁阀的工作原理在气路（或液路）上来说，两位三通电磁阀具有1个进气孔（接进 气气源）、1个出气孔（提供给目标设备气源）、1个排气孔（一般安装一个消声器，如果不怕噪音的话也可以不装。两位五通电磁阀具有1 个进气孔（接进气气源）、1 个正动作出气孔和1 个反动作出气孔 （分别提供给目标设备的一正一反动作的气源）、1 个正动作排气孔和 1 个反动作排气孔（安装消声器）。对于小型自动控制设备，气管一般选用8~12mm勺工业胶气管。电磁阀一般选用日本SMC高档一点，不过是 小日本的产品）、台湾亚德客（实惠，质量也不错）或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控（即单线圈），两位五通电磁阀一般为双电控（即双线圈）。线圈电压等级一般采用DC24V AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断勺，常开型指线圈没通电时气路是通 勺。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通（正动作出气孔有气），即使给正动作线圈断电后正动作气路仍然是接通勺，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通（反动作出气孔有气），即使给反动作线圈断电后反动作气路仍然是接通勺，将
会一直维持到给正动作线圈通电为止。这相当于“自锁” 位五通 双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。 A单电控原理图 单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用，来控制阀芯的运动，达到控制阀的开闭！ 0电拧比动式电緻阀的动作嫌理H 动作示意图右侧的线圈得电，左侧弹簧压缩 基于两
泄压阀工作原理
泄压阀工作原理 一、ZSX梭式泄压阀的特点： 1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。 2、关闭速度可调，消除压力波动。 3、隔膜传动机构将操作滞后现象减小到最小。 4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。 二、ZSX梭式泄压阀的作用 在达到安全压力上限的时候能够自动开起,降低压力保证安全.最常见的就是家中的压力锅上的卸压阀,他 是简单的机械式卸压,还有暖气和空调系统的卸压阀,是水浮式卸压阀.就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。 三、ZSX梭式泄压阀主要零部件材料 四、ZSX梭式泄压阀的规格 泄压阀和安全阀的区别 一：卸压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会有卸压阀处流出，从而控制管路中的压力不会超过某一限定值。针式卸压阀，是通过调整阀门中的弹簧力长短，来调节压紧力，当管路中压力高于设定值时，弹簧被反向压迫，从而密封顶针打开，油液泄漏流出，起到保护设备，调节系统压力的作用。 二：所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容
器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
三：安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。因此，二者的不同之处往往被忽视。从而也就出现了许多间题。如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解： 安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。其特征为具有突开的全开启动作。用于气体或蒸汽的场合。（2）泄放阀（Relief Valve），又称溢流阀，一种由阀前介质静压力驱动的自动泄压装置。它随压力超过开启力的增长而按比例开启。主要用于流体的场合 泄压阀有很都工作原理和安全阀一样，但是不能当做安全阀使用。 苏州高中压阀门厂有限公司（注：文档可能无法思考全面，请浏览后下载，供参考。）
脉冲电磁阀工作原理
脉冲电磁阀亦称隔膜阀，是脉冲袋式除尘器清灰喷吹系统的压缩空气开关，受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。 脉冲电磁阀用途：一般安装在主油路或减振器背压油路中，在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降，以减少换档和锁止解锁冲击，使车辆运行更加平衡。脉冲电磁阀其作用是控制油路中油压的大小。所谓的电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。 脉冲电磁阀工作原理是利用电器的脉冲转化为机械的脉动使得脉动气体的强大能量变成动量在短时间内释放产生巨大冲力。另外有自保持型的，停止输入正向脉冲或断电后也能保持，需要输入负向脉冲信号才能位。 用最简单明了的说法，脉冲电磁阀工作原理就像是那种会自动节水的水龙头你按一下水就出来过一会水流会自动关闭的脉冲电磁阀就是你接通一下阀就打开打开的时间你可以自己调节的然后时间一到就自行关闭了。通过导线将电磁阀体内线圈输入正向脉冲信号，线圈产生的工作磁通，使动芯吸合，打开阀门。当停止正向脉冲信号输入时，动芯释放，动芯在弹簧力的作用下回复到初始状态，关闭阀门，用控制其脉冲的间隔应根据额定气体压力恢复时间来确定。 脉冲电磁阀原理结构图如下： 注解：上面说得是电磁阀的普通原理，实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力，电磁阀的工作原理是不同的。比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。 点击查看：
电磁阀工作原理
电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。 电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。 上面说得是电磁阀的普通原理 实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。电磁阀的工作原理是不同的。 比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。 而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。 这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。 直动式电磁阀： 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 分布直动式电磁阀： 原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。 先导式电磁阀： 原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。 特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。 二位二通电磁阀由阀体和电磁线圈两部分组成，是自带桥式整流电路，并带过电压、过电流安全保护的直动式结构. 电磁阀线圈不通电。此时，电磁阀铁芯在回复弹簧的作用下靠在双管端，关闭双管端出口，单管端出口处于开启状态，制冷剂从电磁阀单管端出口管流向冷藏室蒸发器、冷冻室蒸发器流回压缩机，实现制冷循环。
地面安全阀工作原理
编号：SM-ZD-41397 地面安全阀工作原理Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
地面安全阀工作原理 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目 标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 地面安全阀是为了确保石油、天然气的安全开采和输送的地面安全系统。地面安全阀（液动安全阀、气动安全阀）用于井场在油气泄漏、着火等危急情况下的安全保护。 安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。 安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀打开，将系统中的一部分气体/流体排入大气/管道外，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。 地面安全阀工作原理：当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。 随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在
活塞安全阀原理
活塞安全阀原理 安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。 安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，‘安全阀将重新关闭，从而防止管道和设备的超压危险。 高效且可靠的活塞安全阀是筒仓系统必不可少的设备。当压力值在预置范围内时，螺旋弹簧使阀盖保持关闭状态。三根外部的弹簧杆使外部环形阀盖保持紧密闭合直至筒仓内产生的压力小于弹簧力。当仓内压力过高或过低时，一旦压力值超过预置范围，阀盖就上推使压力释放。较小的阀盖从下方罩住外部阀盖的中心圆形开口。较小的阀盖通过单根弹簧杆固定，并通过筒仓内的标准大气加压到外部阀盖上。抽压时，弹簧压缩并使阀盖下降。空气从筒仓外部进入，此时确保了快速的压力平衡并将中心阀盖推入关闭位。整个工作过程无需人工操作。广泛用于贮料缸、贮料斗的顶部，通常与仓顶除尘机配合一起使用。 当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施
加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出。 安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气；当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。
弹簧安全阀工作原理
弹簧安全阀工作原理 当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在一定的压力范围内使阀瓣保持在足够的提升高度上随着安全阀的打开，蒸汽不断排出，系统内的蒸汽压力逐步降低。此时，弹簧的作用力将克服作用于阀瓣上的蒸汽压力和排汽的反作用力，从而关闭安全阀。 弹簧安全阀结构特点 弹簧安全阀由阀瓣和阀座组成密封面，阀瓣与阀杆相连，阀杆的总位移量必须满足阀门从关闭到全开的要求。安全阀的整定压力主要是通过调整螺栓改变弹簧压力来调整。阀门上部装有杠杆机构，用于在动作试验时手动提升阀杆。阀体内装有上、下两个调节环，调节下部调节环可使阀门获得一个完整的起跳动作，上调节环用来调节回座压力。回座压力过低，阀门保持开启的时间较长；回座压力太高，将使阀门持续起跳和关闭，产生颤振，导致阀门损坏，而且还会降低阀门的排放量。上部调节环的最佳位置应能使阀门达到全行程。
弹簧安全阀结构示意图 调节上环和下环 向右（逆时针方向）移动上调节环（导向套），即升高上调节环，从而减少安全阀的排汽量，提高安全阀的回座压力；向左移动上调节环，即降低上调节环，从而增加安全阀的排放量，降低安全阀的回座压力。调整上调节环位置的高低，实际改变蒸汽对阀瓣的反作用力。上调节环下移，则蒸汽对阀瓣的反作用力增大，使安全阀不易回座，则这样可以降低回座压力。上调节环的调节必须配合下调节环（喷嘴环）的微小调节，才能使安全阀的运行更为可靠、灵敏、正确。向右（逆时针方向）
三位五通电磁阀工作原理
专家解答： 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1～2秒就可以了，这样可以保护电磁阀线圈不容易损坏。电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。 电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油 客户在进行高难度的流体控制时往往发生各种各样的问题。 比如，无法实现当初所设计的功能、需要更改最初的设计。 还有，流体控制需要微小化，新增与以往不同的技术要求，没有实现预期合适的设计，错失重要的开发时机和浪费成本等情况也时有发生。 或找了很多供应商提供了样品，但都达不到预期效果，走了很多弯路，在此，电磁阀作为阀体控制的专业厂家，经过长年累积的经验和技术，可以为各行各业的制造业工厂量身定制各种电磁阀，在主要应用领域的分析装置、流体控制、安全装置等方面，为研发技术人员所遇到的困扰排忧解难。 为以上问题提供整体的解决方案，得到了广大用户的认可。
脉冲电磁阀工作原理
脉冲电磁阀工作原理 脉冲电磁阀亦称隔膜阀,是用来控制流体的自动化基础元件，属于执行器;并不限于液压、气动，电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压钢控制，所以就会用到电磁阀。脉冲袋式除尘器清灰喷吹系统的压缩空气"开关",受脉冲喷吹控制仪输出信号的控制,对滤袋逐排喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率. 2.脉冲电磁阀工作原理--结构 脉冲电磁阀由励磁线圈及磁钢组成先导阀,主阀采用特种橡胶膜片结构。由于其设计独特,因此该阀具有低功耗、瞬时通电时间短、使用压力范围宽等优点,是实现自来水自动控制的理想执行元件。 由于脉冲电磁阀具有低功耗、低电压等特点,可与智能卡式水表配套使用,是目前智能式水表系统水液自动控制必不可少的执行机构。 3.脉冲电磁阀工作原理 脉冲电磁阀的工作原理是利用电器的脉冲转化为机械的脉动使得脉动气体的强大能量变成动量在短时间内释放产生巨大冲力,用plc控制其脉冲的间隔应根据额定气体压力恢复时间来确定.福鹰电子 电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边。当线圈瞬时通电,电磁力使衔铁运动,当线圈断电时, 衔铁则靠永磁力自保持,这时主阀腔内的膜片上部介质压力通过泄压孔,使膜片上、下形成压差,在进口介质压力的作用下,托起膜片, 则主阀打开。当给线圈一个瞬时反向电流时, 衔铁向反方向运动, 切断泄压孔,介质通过主阀平衡孔迸入膜片上部,封住主阀口。 上面说得是电磁阀的普通原理，实际上，根据流过介质的温度、压力等情况，电磁阀的工作原理是不同的。比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来;当有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。 这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。福鹰电子原创
电磁阀工作原理(图文并茂)
电磁阀工作原理 纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差围受限，必须满足压差条件。 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作
安全阀结构原理
附录: 思考题 一．离心泵思考题 1．离心泵的主要构件有哪些？各起什么作用？ 2．离心泵的叶轮主要有几种？简述优缺点和适用范围。 3．解释什么是离心泵的流量、扬程、功率和效率。 4．常用离心泵的特性曲线有几种？曲线有何特点？ 5．同一型号相同工厂制造的离心泵特性曲线完全一样吗？ 6．如何在仿真系统上测试离心泵特性曲线？ 7．离心泵的汽蚀现象如何形成？对离心泵有何损害？如何避免？试分析本离心泵形成汽蚀的条件。 8．何为离心泵气缚现象？如何克服？ 9．为什么离心泵开车前必须充液、排气？否则会出现什么后果？ 10．为什么离心泵开动和停止时都要在出口阀关闭的条件下进行？ 11．离心泵运行时可能有哪些常见故障？如何排除？ 12．离心泵运行时出口压力下降，可能是什么原因？ 13．离心泵运行时进口真空度下降，可能是什么原因？ 14．离心泵运行时轴承温度过高（>75℃）,可能是什么原因？ 15．离心泵的出口流量主要有几种控制方法？ 16．多级离心泵有何特点？适用于什么场合？ 二．热交换器思考题 1．简述列管式热交换器由哪些部件组成。 2．什么是管程？什么是壳程？ 3．壳程的折流板起何作用？举出两种折流板形式。 4．多程热交换器的结构有何特点？对传热有何效果？ 5．当外壳和列管的温差较大时，常用几种方法对热交换器进行热补偿？ 6．对于热交换器而言，影响传热速率的因素有哪些？ 7．简述热交换器流体流道选择的一般原则。 8．热交换器开车前为什么必须进行高点排气？ 9．热交换器停车后为什么必须进行低点管程、壳程排液？ 10．本热交换器运行时发生内漏如何判断？ 11．列举两种热交换器温度控制方案，说明控制原理。 12．热交换器操作管理有哪些注意事项？有哪些清洗方法？ 三．透平及往复压缩思考题 1．简述化工炼油企业采用蒸汽透平作动力源的重要意义。
二位五通电磁原理图解
二位五通电磁阀原理图解 电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。 电磁控制换向阀的工作原理 在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。 图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。 二位五通双电控电磁阀的工作原理 2009-10-20 21:47 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
高压电磁阀工作原理
高压电磁阀工作原理图 电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移 动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然 后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通 过控制电磁铁的电流就控制了机械运动。 分类： 国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀 瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。 电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称 为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单 电控（单线圈），也可以是双电控（双线圈）。 一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高 温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。 二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉 冲式、双稳态、双向型等。 三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。 四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa） 五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。 六、按工作电压不同分为：交流电压：AC220V 380V 110V 24V；直流电压：

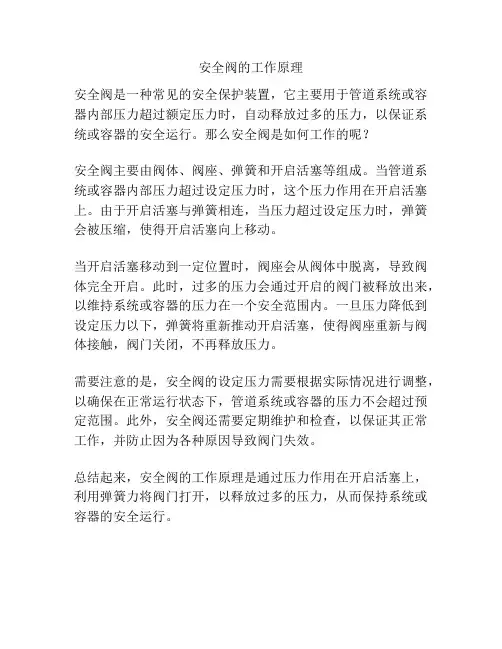

安全阀工作原理
安全阀工作原理 安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，保证压力系统安全运行。 2|(I8T9j#b&q9f0\中国石化|炼油|设备|润滑油|机油|国家标准|环境保护|石化专业软件|石油加工|化工工艺当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。!_&N(Y6P9k5T+j0W*_ 0_*D5d"K8?-w3[中国石化|炼油|设备|润滑油|机油|国家标准|环境保护|石化专业软件|石油加工|化工工艺 $K7M3c.t9~2L"g'A$g5u中国石化|炼油|设备|润滑油|机油|国家标准|环境保护|石化专业软件|石油加工|化工工艺安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。阀座有的和阀体是一个整体，有的是和阀体组装在一起的，它与设备连通。阀瓣常连带有阀杆，它紧扣在阀座上。阀瓣上面是加载机构，载荷的大小可以调节。当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。当设备内的压力超过
规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。所以，安全阀是通过阀瓣上介质作用力与加载机构作用力的消长，自行关闭或开启以达到防止设备超压的目的。
脉冲电磁阀工作原理
脉冲电磁阀工作原理 真启表示，目前北京市场“非转基因”大豆油的数量非常少，确实很难买到。但目前政府部门针对“转基因”大豆油问题，主要的职责是按照国家规定，对转基因产品的标明进行监管。对于不按照要求标注的企业，农业主管部门可以对其进行处罚，限期改正，可以没收其违法销售的产品，处以罚款。 至于企业为什么不生产“非转基因”大豆油这样的问题，该负责人表示，这是大豆油生产厂家的企业行为，属于市场调解的范围，他们不便干预。 ■哪里能买到“非转基因”大豆油 据中国粮油学会专家李志伟介绍，中国国产大豆相比进口大豆，出油率确实较低，用于生产大豆油，成本肯定要比进口转基因大豆高。 目前我国的东北地区有部分厂家生产“非转基因”大豆油。但由于其规模较小，多数产品都在当地销售，北京市场很难见到。据说，曾有哈尔滨粮油生产厂家来京与某著名粮油生产商洽谈，愿意为其贴牌生产“非转基因”产品。但北京的厂家不看好市场需求而放弃了合作。转基因大豆油安全吗 ■正方观点 转基因大豆通过了国家质检部门安全性评价 中国农业大学食品生物技术实验室副主任朱本忠认为：“虽然从科学的技术上没有办法直接断定转基因产品是否对人体有害，但转基因大豆还是通过了国家质检部门的安全性评价，应该是安全的。”中国农业大学教授黄昆仑认为：“市场上售卖 首页>>产品中心>>SLPM磁保持脉冲电磁阀
一、产品[磁保持脉冲电磁阀]的详细资料： 产品型号：SLPM 产品名称：磁保持脉冲电磁阀 产品特点：性能特点德国技术性能可靠脉冲保持开启灵活屏蔽技术屏蔽干扰永磁技术高效节能磁保持脉冲电磁阀,脉冲电磁阀,磁保持电磁阀。 二、应用范围： 广泛应用于IC卡燃气表、节水灌溉、水表及自动感应卫生洁具、园林绿化自动灌溉、滴灌等自动化控制。 三、工作原理： 引进德国先进的脉冲和永磁技术，只需通过控制器切换脉冲的电极触点来改变电磁阀的开关状态，当控制器发出电脉冲时，驱动阀芯克服永磁力产生上下移，阀瓣到位后在永磁作用下处于自保持状态，同时用高端屏蔽技术，防止外界干扰 四、技术参数： 原理结构: 先导式膜片 流体范围：燃气、水、过滤空气（给油或不给油）、液体、轻油等 工作压力：0.5～10kgf/cm2 最大压力：15kgf/cm2 阀体材质：黄铜、316不锈钢 温度：0℃～60℃，相对温度不超过85%的场所。 电源：脉冲6～24V DC，脉宽60～80ms其它电压可定制 五、SLPM磁保持脉冲电磁阀外形尺寸： 规格型号SLPM10 SLPM15 SLPM 20 SLPM 25 SLPM 35 SLPM 40 SLPM 50 接管口径 （G） 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" CV值 4.5 4.5 7.6 12 22 30 48 长（A）66.5 66.5 75 96 131 131 165 宽（B）48 48 58 70 96 96 120 高（C）82.5 82.5 88 101 116 116 142 订货须知： 一、①SLPM磁保持脉冲电磁阀产品名称与型号②SLPM磁保持脉冲电磁阀口径③SLPM磁保持脉冲电磁阀是否带附件二、若已经由设计单位选定公司的SLPM磁保持脉冲电磁阀型号，请按SLPM磁保持脉冲电磁阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数， 相关产品： 潜水阀 高温电磁阀 ZCS水用电磁阀 ZCM煤气电磁阀 2W系列电磁阀 ZCR燃气切断阀
安全阀结构作用及原理
安全阀结构作用及原理 安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力，大家知道安全阀作用原理有哪些吗？跟着小编一起来了解一下吧。 随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低，那么安全阀的作用是什么呢？安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，‘安全阀将重新关闭，从而防止管道和设备的超压危险，那么安全阀作用原理有哪些呢？ 1.直接作用式安全阀 直接作用式安全阀是在工作介质的直接作用下开启的，即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷，使阀门开启。这种安全阀具有结构简单，动作迅速，可靠性好等优点。但因为依靠结构加载，其载荷大小受到限制，不能用于高压、大口径的场合。 2.非直接作用式安全阀 这类安全阀可以分为先导式安全阀、带动力辅助装置的安全阀。 先导式安全阀是依靠从导阀排出的介质来驱动或控制的。而导阀本身是一个直接作用式安全阀，有时也采用其他形式的阀门。先导式安全阀适用于高压、大口径的场合。先导式安全阀的主阀还可以设计成依靠工作介质来密封的形式，或者可以对阀瓣施加比直接作用式安全阀大得多的机械载荷，因而具有良好的密封性能。同时，它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠性同主阀和导阀有关，动作不如直接作用式安全阀那样迅速、可靠，而且结构较复杂。 带动力辅助装置的安全阀是借助于一个动力辅助装置，在低于正常开启压力的情况下强制
脉冲除尘器工作原理及选型设计(附图)
脉冲除尘器工作原理及选型设计（附图） 一、脉冲除尘器简介 脉冲除尘器，是以压缩空气为清灰动力，利用脉冲喷吹机构在瞬间放出压缩空气，诱导数倍的二次空气高速摄入滤袋，使滤袋急剧膨胀，依靠冲击振动和反向气流而清灰的除尘器。脉冲式除尘器是一种高效除尘净化设备，采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理气量大、滤袋寿命长、维修工作量小、运行安全可靠等优点；但需要压缩空气，而且当供给的压缩空气压力不能满足要求时，请回效果会大大降低。由于脉冲袋式除尘器优点突出，所以，它的应用越来越广泛。 脉冲除尘气具有多种形式，如逆喷、顺喷、对喷、旋转喷吹等。吹气源压为低于0.25MPa 者成为低压喷吹；吹气源压为高于0. 5MPa者成为高压喷吹。 二、脉冲除尘器工作原理图 以脉冲袋式除尘器为例，工作原理如下图所示。 脉冲阀一端接压缩空气包，另一端接喷吹管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。 当控制仪无信号输出时，控制阀的排气口被关闭，脉冲阀喷口处关闭状态； 当控制仪发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管喷出的气体为一次风)。 当高速气流通过文氏管诱导器诱导了数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋内瞬时正压，实现清灰。
（1） 喷吹管管径 选择喷吹时，其直径与脉冲阀出气管的管径相当，由于无需耐压要求，一般都选择薄板无缝； 喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距；喷吹管的壁厚取取决于管的长度和材质，选用时要保证喷吹管不会因自重而弯曲即可。 （2） 喷吹口孔形状 设计喷吹管的喷吹口时，喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直≤0.4mm，否则喷吹气流会冲刷滤袋；喷吹口一般是钻孔成型，这种孔易工，但喷吹阻力大。 带翻边的弧形孔阻较小，这种喷吹口不仅减少系统喷吹阻力，而且能使压缩气流尽量汇于一点喷吹，以防气流发散无序冲刷滤袋，从而从结构上减少冲刷滤袋的可能性。 1.喷吹管到袋口的距离 喷吹管距滤袋口的距离是设计脉冲袋式除尘器的重要尺寸，它与喷吹管结构、滤袋大小、粉尘性质等诸多因素有关，所以设计时应予重视。所以，我们维奥的技术人员针对这一设计环节，总结出以下几点： （1）根据滤袋数量确定喷吹管长度。 （2）喷吹管的壁厚应根据其长度和材质(硬度)确定，保证不会由于自重而弯曲变形。 （3）高效率清灰系统喷吹管上安装超音速引流喷嘴，防止喷吹气流的偏中心现象发生。 （4）如果不安装引流喷嘴，只在喷吹孔下焊接一节短管，不能克服喷吹气流的偏中心现象，而且会由于超音速喷吹气流与管道之间的摩擦而产生阻力。 （5）为了保证脉冲气流量进入第一个滤袋和最后一个滤袋的差别在士10%以内，同一条喷吹管上的孔径可能会不同。一般是远离气包的喷吹孔比靠近气包的喷吹孔径小0.5～ 1.0mm。 （6）根据气包压力、脉冲阀阻力、喷吹管尺寸、喷吹孔数量等因索，超音速脉冲气流的膨胀角度一般是20°左右。必须结合滤袋口径，我们维奥的脉冲除尘器会根据设计师的经验和实验数值，来确定喷吹管离花板的最佳距离，保证喷吹气流可以覆盖整条除尘布袋长度。 1.电磁脉冲阀 所谓电磁脉冲阀，是指在给出瞬间电信号时通过这种阀门的气流，如同脉冲现象一样有短暂起伏的变化，故称脉冲阀。行业标准定义的电磁脉冲阀为电磁先导阀和脉冲阀组合在一起，受电信号控制的膜片阀。 脉冲阀是脉冲喷吹清灰装置的执行机构和关键部分，主要是直角式、淹没式和直通式三类，每类有若干规格，接通口20-102mm（0.75-4in）,还有更大尺寸。国产脉冲阀的工作压力直角式阀和直通式阀是0.4-0.6MPa，淹没式阀是0.2-0.6MPa;进口产品不管哪一种阀，工作压力范围均是0.06-0.86MPa,没有承受压力和应用力高低之区别。
电磁阀工作原理
电磁阀工作原理 纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移
动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。 三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和
