卡压式薄壁不锈钢管安装工艺
卡压式薄壁不锈钢直饮水管安装工艺摘要：卡压式薄壁不锈钢管在直饮水系统中使用日益广泛，此种管材的施工与以往的常用管材有较大区别，又没有相关的施工规范作指导，仍存在不少问题。文章介绍了卡压式薄壁不锈钢管的特点、卡压原理、施工工艺、施工注意事项等。关键词：卡压式不锈钢管；卡压原理；施工工艺；施工注意事项
1卡压式不锈钢管的优点
管道饮水是以自来水或符合生活饮用水标准的原水，经过深度净化后通过管道输送，供给用户直接饮用的纯净水。输水管材主要有改性聚丙烯塑料管(PPR)、不锈钢管等几种，其中卡压式薄壁不锈钢管既克服了PPR管易变形，受紫外线照射易老化的缺点，又避免了普通不锈钢管需现场氩弧烧焊，造价偏高的问题，以其力学性能优越，价格合理，安装方便的优势成为了首选直饮水管材，使用前景广阔。
2卡压原理
卡压式薄壁不锈钢管是一种经过特殊焊接、特殊处理的薄壁焊缝水管，水管的连接采用专用联接管件，管件端口部的环状U形槽装有O型密封圈，安装时将不锈钢水管插入管件端口内，再使用专用卡压工具使U型槽凸部缩径，将水管、管件卡压成六角形，通过压缩密封圈达到足够的密封强度。

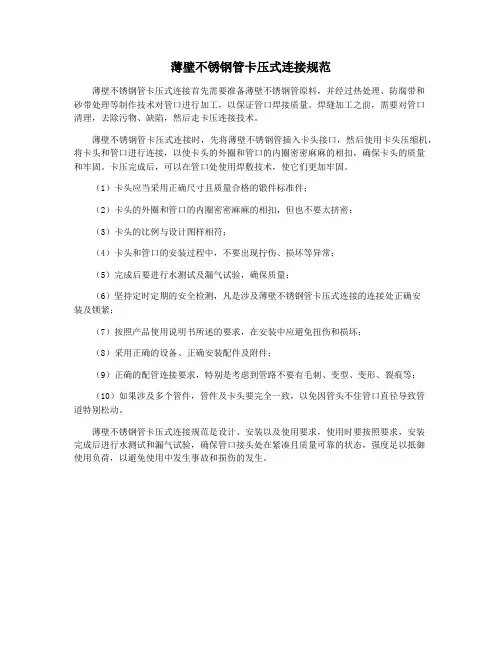

3卡压式薄壁不锈钢管的施工工艺
(1)用钢锯按所需长度切断管子，管子截断后应清除断口的毛刺和锯屑，尤其是残留管口壁的锯屑和污物，管子的截断端面应垂直管子的轴线。
(2)管道的连接采用专用管件，先按厂家提供的《插入长度表》在管端划线做标记，用力将水管插入管件到划线处。将专用卡压工具的凹槽与管件环形凸槽具结合，确认钳口与管子垂直后，开始作业，缓慢提升卡压机的压力至35Mpa－40MPa，压至卡压工具上，当下钳口闭合时，完成卡压连接。卡压完成后应缓慢卸压，以防压力表被打坏。
(3)卡压完成后，检查划线处与接头端部的距离，若DNl5－DN25距离超过3mm，DN32一DN50距离超过4mm，则属于不合格，需切除后重新施工卡压处使用六角量规测量，能够完全卡人六角量规的判定为合格。若有松驰现象，可在原位重新卡压，直至用六角量规测量合格。
(4)卡压薄壁不锈钢管管壁较薄，若按相同管径施工规范规定的支架间距进行安装，难以保证管道的强度，根据施工经验，卡压薄壁不锈钢管的支架间距≯2m。
(5)管道施工完做水压试验，先缓慢向管道内充水，并于高点将空气排除，直至管道内完全满水。管道的试验压力为工作压力的倍，但最低不低于。升至规定的试验压力后，稳压10min，观察各接头部位是否渗漏，如10min内压力下降不超过，且系统无渗漏即为合格。
4施工注意事项
(1)水管及管件搬运时应轻拿轻放，不得抛、掷和随意踩踏，避免管道变形，造成卡压失败。
(2)插入管件时过紧，不得使用油脂类润滑液，以免油脂使橡胶密封圈变性，造成长期使用时漏水。
(3)若安装时发现弯曲不直应在直管部分进行修正，不得在卡压处校正，以免卡压返松。
(4)二次卡压仍达不到卡规测量要求，应检查卡压钳口是否磨损，有问题及时与供货商联系。一般情况下卡压机连续使用三个月或卡压5000次就送供货商检验，保养。
