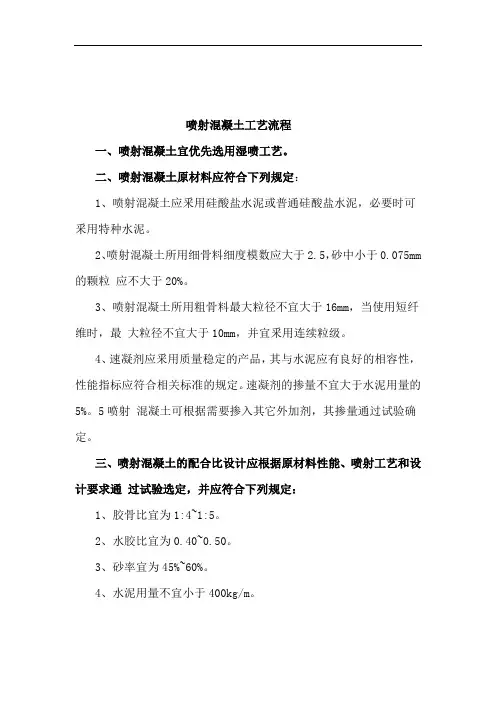

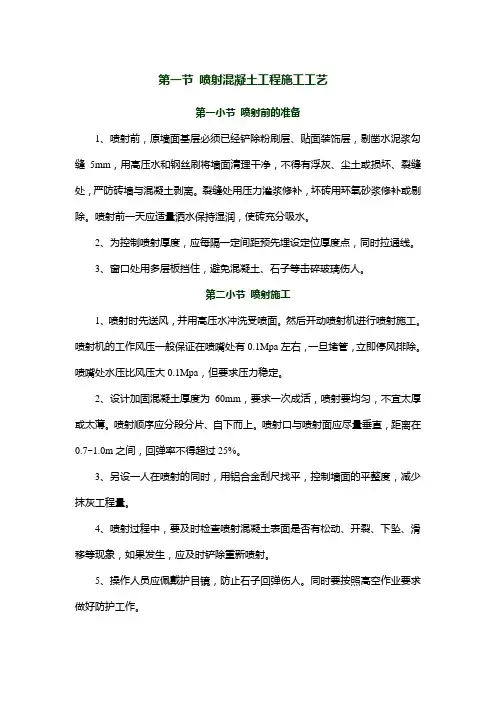

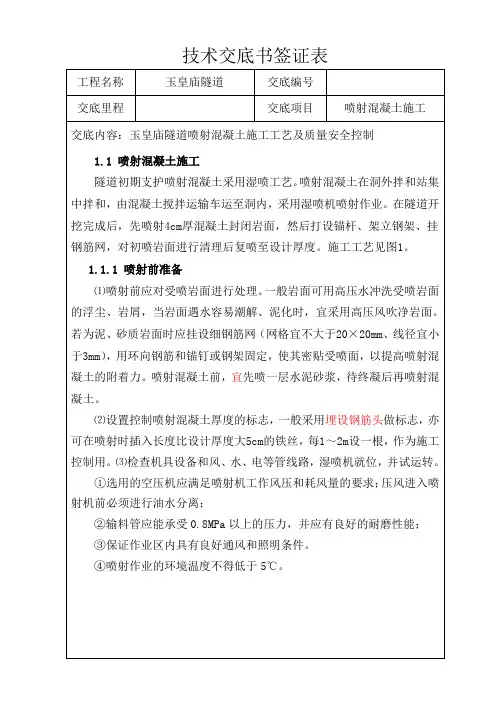

喷射混凝土施工工艺流程图

给排水、消防和排风管道施工工艺流程图

4 给排水、消防和排风管道工程 4.1工程简述本标段包括给水管道、消防管道和排风管道安装。 4.2施工引用标准规范：（1）《给排水管道工程施工及验收规范》（GB50268-97）（2）《建筑排水硬聚氯乙烯管道室外埋地工程技术规范》DB305 （3）《建筑排水硬聚氯乙烯管道工程技术规范》（GJJ/C729-98）（4）《给排水通用图集》S1、S2、S3 （5）《通风与空调工程施工及验收规范》（GB 50243-97） 4.3施工工艺流程图：（见下页） 4.4 施工准备 1.给水排水管道工程施工前应进行图纸会审，领会设计意图，读懂图纸内容，而且应注意到每一个细节。 2.当熟悉施工图纸后，应由设计进行交底。施工单位有任何疑问，可当场提出以释疑。

4.5材料检验 1.管材、管件应有供应厂商出示的合格证，并应进行现场外观检查，应符合下列要求： ◆表面应无裂纹、缩孔、夹渣、砂眼、折迭和重皮； ◆螺纹密封面应完整，无损伤、无毛刺； ◆镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象； ◆非金属密封圈或密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷；

◆法兰密封面应完整光洁，不得有毛刺及经向沟槽，螺纹法兰的螺纹应完整、无损伤； 2.现场检查系统组件、管件及其它设备、材料，并应符合下列要求： ◆系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应且有出厂合格证； ◆用于消防管道的主配件应经国家消防产品质量监督检验中心检测合格。 3.门及其附件的现场检验符合下列要求： ◆阀门的型号、规格应符合设计要求 ◆阀门及其附件应配备齐全，不得有加工缺陷和机械损伤； ◆进行主要功能检查，不合格者不得使用。 4.6测量放线 1.根据设计图纸所示的接管点和管线的座标，进行管道中心轴线的测量与放线； 2.管道中心轴线及高程误差，必须控制在设计或规范的允许误差范围之内； 3.穿墙的管道按设计要求设置套管； 4.套管的埋设位置和标高应符合设计图纸要求； 4.7管道支、吊架 1.固定支架应按设计文件要求安装，支吊架位置应准确，安装应平整牢固，与管子接触应紧密。

台阶法施工作业指导书

目录 1.适用范围............................................................ 错误!未定义书签。 2.编制依据............................................................ 错误!未定义书签。 3.作业准备............................................................ 错误!未定义书签。 3.1内业技术准备................................................. 错误!未定义书签。 3.2外业技术准备................................................. 错误!未定义书签。 4.技术要求............................................................ 错误!未定义书签。 5.施工程序与工艺流程 ........................................ 错误!未定义书签。 5.1施工程序......................................................... 错误!未定义书签。 5.2工艺流程......................................................... 错误!未定义书签。 6.施工要求............................................................ 错误!未定义书签。 7.劳动组织............................................................ 错误!未定义书签。 8.材料要求............................................................ 错误!未定义书签。 9.设备机具配制.................................................... 错误!未定义书签。 10.质量控制及检验 .............................................. 错误!未定义书签。 10.1质量控制....................................................... 错误!未定义书签。 10.2质量检验....................................................... 错误!未定义书签。 10.2.1 主控项目 .................................................... 错误!未定义书签。 10.2.2 一般项目 .................................................... 错误!未定义书签。 11.安全及环保要求 .............................................. 错误!未定义书签。 12.其它注意事项 .................................................. 错误!未定义书签。

盖板涵施工工艺

13.4 盖板涵施工工艺标准 13.4.1工艺概述盖板涵指采用整体或分离式基础和涵身结刚，盖板与涵身铰接的结构形式的涵洞，一般作为过水涵洞或人行通道。本标准适用于铁路客运专线（高速铁路）路基覆盖前明开挖作业的盖板涵施工。盖板涵结构要素见图13.4.1。盖板涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。图13.4.1 盖板涵结构要素 13.4.2作业内容盖板涵施工主要作业内容有：基坑开挖、基础及涵身施工、钢筋加工及安装、盖板预制和吊装、防水层施工、涵背回填、出入口铺砌施工等。 13.4.3质量标准及验收方法 1、盖板涵各部位偏差及检验方法应符合表13.4.3-1和13.4.3-2的规定，混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表13.4.3-3的规定。 2、涵身直顺，盖板平直，混凝土表面平整坚实，无蜂窝、麻面。沉降缝直顺、整洁无渗漏。涵洞沉降缝端面应竖直、平整，上下不得交错搭压影响沉降。填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。沉降缝应设在盖板的接缝处，盖板不得搭压边墙的沉降缝。 3、进、出口流水顺畅，整洁美观。防水层类型应符合设计要求，应具备防水、耐久、粘结牢固和必要的弹韧性，应按铁道部现行桥涵施工标准的有关规定施工。检验数量：施工单位每10件检查不少于1件。

检验数量：施工单位每座涵全部检查。检验数量：施工单位检查不少于5处。 13.4.4工艺流程图盖板涵施工工艺流程见图13.4.4：施工准备测量放样基坑开挖基础施工涵身施工材料准备端翼墙施工涵背回填出入口铺砌防水层施工盖板安装盖板预制图13.4.4 盖板涵施工工艺流程图 13.4.5工序步骤及质量控制说明一、施工准备

混凝土工程施工工艺流程

1.1.混凝土工程施工工艺流程 1.2.泵管布置输送泵配管采用管径125mm、长度3m的直管，管段之间采用装拆迅速的双盖扣式防震密封接头。由于弯管的曲率半径越小，管内阻力越大，故尽量采用曲率半径1m的弯管，长度为1m的锥形管与混凝土泵出口采用过渡连接，输送管末端选用5m长软管。为了尽量不使混凝土泵的振动传递给垂直管，弯管处要予以加固，在管道的振动方向加设支托，将距泵最近的弯管紧紧固定，以减少振动。泵送时为减少因管道振动造成的压力损失，在垂直管道竖向每层设附加管卡1个，泵管架设固定如下图所示：

4.2.1混凝土水平运输（1）考虑到项目施工部位过于零散楼板部位可以采用斗车、电梯运输必要情况下可以增加卸料池。 1.3.浇筑前的准备（1）钢筋模板的检查验收手续办理齐全。（2）混凝土搅拌站提供配比单，浇筑前一天将配比单报监理单位审批。（3）按照本施工方案进行详细的安全技术交底，明确各作业人员的岗位职责。（4）墙柱插筋上超出+0.5m 标高控制线，并用红油漆画上红色三角做标记。（5）对机械设备进行空运调试，保证机械设备能连续正常运行。（6）掌握浇筑期间的天气情况并根据天气情况进行相应的物质准备。（7）在所有准备工作齐备后，向监理单位提交浇筑申请，申请批复后方可正式开始浇筑混凝土。 1.4.浇筑方法（1）浇筑时应按施工部署由远到近逐层推进的原则浇筑。（2）混凝土泵送施工时，统一指挥和调度，应用无线通讯设备进行地泵、

搅拌运输车与浇筑地点的联络，把握好浇筑与泵送的时间。（3）混凝土浇筑时应采用“分区定点、一个坡度、循序推进、分次到顶”的浇筑工艺。根据泵车布管路线，划定浇筑区域，每台泵车负责本区域混凝土浇筑。浇筑时先在一个部位进行，混凝土形成扇形向前流动，然后在其坡面上连续浇筑，循序推进。这种浇筑方法能较好的适应泵送工艺，使每车混凝土都浇筑在前一车混凝土形成的坡面上，确保每层混凝土之间的浇筑间歇时间不超过规定的时间。（4）混凝土浇筑时在每台泵车的出灰口处配置1～2台振捣器。在混凝土振动时，振动棒要快插慢拔，按450mm间距成梅花形布置振动点。振捣时应依次进行，不要跳跃式振捣，以防发生漏振。振动器的振捣要做到快插慢拔，每一振点的振捣延续时间30s，使混凝土表面水分不再显著下沉、不出现气泡、表面泛出灰浆为止。底板混凝土采用斜面分层浇筑法进行浇筑。浇筑工作由下层端部开始逐渐上移，循环推进，浇筑时要在下一层混凝土初凝之前浇捣上一层混凝土并插入下层混凝土5cm，以避免上下层混凝土之间产生冷缝，同时采取二次振捣法保持良好接槎，提高混凝土的密实度。对于预埋件和钢筋太密的部位，要注意插棒的位置，不能漏振，并做好预埋件管的保护。在每个浇筑层的上、下部布置二道振动棒。第一道布置在混凝土卸料点，防止混凝土堆积。第二道布置在坡角处，振捣下部混凝土，主要解决下部的振实。振捣时先振捣出料口处的混凝土，使之自然流淌成坡度，然后全面振捣。（5）在混凝土浇筑过程中由专人看模，认真观察模板、支架、钢筋预埋件和预留孔洞是否符合设计要求，当发现有变形时及时修正处理。混凝土振捣时在钢筋骨架上铺跳板，操作人员在跳板上施工。在混凝土初凝前由收面工抹平混凝土面，随抹随拆除跳板。

上下台阶法施工作业指导书

先开挖上断面，待开挖一定长度后同时开挖下断面，上下台阶同时并进的施工方法。主要使用在隧道Ⅲ-Ⅴ级围岩正洞、横洞施工。 1.施工工艺流程施工施工工艺流程见图11，施工工序见图12 2、施工要点

A、台阶长度控制在3～5m ，台阶高度根据地质情况确定，上台阶高度为3～3.5 m 。 B、上台阶施作钢拱架时，采用扩大拱脚和锁脚锚杆等措施，控制围岩和初期支护变形。 C、下台阶在上台阶喷射砼达到70%以上时开挖。 D、施工中解决好上下台阶施工干扰问题，下部施工减少对一部围岩、支护的扰动。 E、下台阶施工保证钢架整体顺接平直，螺栓连接牢靠。 F、二次衬砌及时施作，Ⅳ级围岩段距掌子面距离不大于70米；Ⅴ级围岩段距掌子面距离不大于50米。 (二) 台阶开挖法台阶开挖法一般是将设计断面分上半断面和下半断面两次开挖成型。台阶法包括长台阶法、短台阶法和超短台阶法等三种。长台阶法：上、下断面相距较远，一般上台阶超前50m以上或大于5倍洞跨。它的适用范围较全断面法广泛，凡是在全断面法中开挖面不能自稳，但围岩坚硬不要用底拱封闭断面的情况，都可采用长台阶法。短台阶法：台阶长度小于5倍但大于1～1.5倍洞跨。适用Ⅰ～Ⅴ级围岩，尤其适用于Ⅳ、Ⅴ级围岩，是新奥法施工中经常采用的方法。超短台阶法：台阶仅超前3～5m，只能采用交替作业。超短台阶法适用于膨胀性围岩和土质围岩，要求及早闭合断面的场合。下半断面的开挖(又称落底)和封闭应在上半断面初期支护基本稳定后进行，或采取其它有效措施确保初期支护体系的稳定性，例如扩大拱脚、打拱脚锚杆、加强纵向联接等，使上部初次支护与围岩形成完整体系。根据支护结构形成闭合断面的时间要求，必要时在开挖上半断面后，可建筑临时底拱，形成上半断面的临时闭合结构，然后在开挖下半断时再将临时底拱挖掉。

管道施工工艺流程图

安全性 □对信息系统安全性的威胁任一系统，不管它是手工的还是采用计算机的，都有其弱点。所以不但在信息系统这一级而且在计算中心这一级(如果适用，也包括远程设备)都要审定并提出安全性的问题。靠识别系统的弱点来减少侵犯安全性的危险，以及采取必要的预防措施来提供满意的安全水平，这是用户和信息服务管理部门可做得到的。管理部门应该特别努力地去发现那些由计算机罪犯对计算中心和信息系统的安全所造成的威胁。白领阶层的犯罪行为是客观存在的，而且存在于某些最不可能被发觉的地方。这是老练的罪犯所从事的需要专门技术的犯罪行为，而且这种犯罪行为之多比我们想象的还要普遍。多数公司所存在的犯罪行为是从来不会被发觉的。关于利用计算机进行犯罪的任何统计资料仅仅反映了那些公开报道的犯罪行为。系统开发审查、工作审查和应用审查都能用来使这种威胁减到最小。 □计算中心的安全性计算中心在下列方面存在弱点： 1.硬件。如果硬件失效，则系统也就失效。硬件出现一定的故障是无法避免的，但是预防性维护和提供物质上的安全预防措施，来防止未经批准人员使用机器可使这种硬件失效的威胁减到最小。 2.软件。软件能够被修改，因而可能损害公司的利益。严密地控制软件和软件资料将减少任何越权修改软件的可能性。但是，信息服务管理人员必须认识到由内部工作人员进行修改软件的可能性。银行的程序员可能通过修改程序，从自己的帐户中取款时漏记帐或者把别的帐户中的少量存款存到自己的帐户上，这已经是众所周知的了。其它行业里的另外一些大胆的程序员同样会挖空心思去作案。 3.文件和数据库。公司数据库是信息资源管理的原始材料。在某些情况下，这些文件和数据库可以说是公司的命根子。例如，有多少公司能经受得起丢失他们的收帐文件呢?大多数机构都具有后备措施，这些后备措施可以保证，如果正在工作的公司数据库被破坏，则能重新激活该数据库，使其继续工作。某些文件具有一定的价值并能出售。例如，政治运动的损助者名单被认为是有价值的，所以它可能被偷走，而且以后还能被出售。 4.数据通信。只要存在数据通信网络，就会对信息系统的安全性造成威胁。有知识的罪犯可能从远处接通系统，并为个人的利益使用该系统。偷用一个精心设计的系统不是件容易的事，但存在这种可能性。目前已发现许多罪犯利用数据通信设备的系统去作案。 5.人员。用户和信息服务管理人员同样要更加注意那些租用灵敏的信息系统工作的人。某个非常无能的人也能像一个本来不诚实的人一样破坏系统。 □信息系统的安全性信息系统的安全性可分为物质安全和逻辑安全。物质安全指的是硬件、设施、磁带、以及其它能够被利用、被盗窃或者可能被破坏的东西的安全。逻辑安全是嵌入在软件内部的。一旦有人使用系统，该软件只允许对系统进行特许存取和特许处理。物质安全是通过门上加锁、采用防火保险箱、出入标记、警报系统以及其它的普通安全

钢筋混凝土盖板涵施工组织设计

目录第一章编制依据. (1) 一、编制依据 (1) 二、编制原则 (1) 第二章工程概况 (2) 一、概况 (2) 二、水文地质 (2) 第三章人员、设备、材料组织准备 (2) 一、人员、设备 (2) 二、施工进度计划 (4) 第四章施工方案、施工方法 (4) 一、施工方法及工艺要求 (4) 第五章施工质量控制技术标准 (7) 一、盖板涵施工质量控制标准 (7) 二、施工技术控制 (8) 三、技术控制措施 (9) 第六章安全保证措施 (9) 一、组织措施 (9) 二、安全生产措施 (10) 第七章确保工期的措施 (11) 第八章雨季施工安排 (12) 第九章环境保护及防治传染病措施 (12) 一、环境保护 (12) 二、防治传染病措施 (13)

六威高速LWTJ-1标合同段 K1+415车行通道兼排水（钢筋砼盖板涵）施工组织设计第一章编制依据一、编制依据 1 、都香高速公路六盘水至威宁段第LWTJ-1合同段《两阶段施工图设计》； 2、施工设计图纸、设计文件、设计资料和设计院进行的相关技术交底。 3、招投标文件、补遗书、谈判备忘录、现场勘察调查资料； 4、《公路桥涵施工技术规范》(JTG/TF50--2011)； 5、《公路工程标准施工招标文件》（交公路发（2009）221号； 6、《公路工程施工定额》2009版； 7、《公路工程技术标准》JTGB01-2003； 8、《公路勘测规范》JTGC10—2007； 9 、《公路工程质量检验评定标准》JTGF80/1-2004； 10、《公路工程施工安全技术规程》JTJ076-95； 11、交通部、建设部颁发的技术标准、施工规范及贵州省交通运输厅颁发的相关规定； 12、根据上述规范、标准、文件及现场实际情况，结合我公司现有技术装备和施工力量,以及多年从事高原地区复杂地形公路路基、隧道及桥梁施工的丰富经验，针对本工程施工特点，以“保安全、保质量、保工期、促环保、创精品”为目标，编制本施工组织设计。二、编制原则 1、科学部、保证质量、加快进度、缩短工期。 2、强化现场管理，控制工程成本；加强安全管理，杜绝伤亡事故。 3、注重环保，文明施工，搞好地方关系，注意民族团结，保证和谐施工。 4、加强质量管理，确保工程一次验收合格率100%。 5、合理安排施工工序和顺序，充分利用现有的机械和设备。

水泥混凝土路面施工工艺流程

一、概述水泥混凝土路面是指以水泥混凝土板和基（垫）层所组成的路面，亦称为刚性路面。它包括普通水泥混凝土、钢筋混凝土、碾压混凝土和连续配筋混凝土路面等。水泥混凝土路面以其抗压、抗弯、抗磨损、高稳定性等诸多优势，在各级路面上得到广泛应用，在我国高等级公路中水泥混凝土路面日渐增多，加上近年来农村公路建设中普遍采用水泥路面，使得水泥混凝土路面科学化、规范化施工成为广大公路建设者关注的问题。水泥混凝土路面施工中，核心环节是混凝土的拌和生产和混凝土的摊铺，本文仅对公路水泥混凝土路面施工工艺流程进行探讨。二、工艺流程 1、模板安装模板宜采用钢模板，弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤，有足够的强度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm，振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过±2mm，纵缝模板平缝的拉杆穿孔眼位应准确，企口缝则其企口舌部或凹槽的长度误差为钢模板±1mm，木模板±2mm。 2、安设传力杆当侧模安装完毕后，即在需要安装传力杆位置上安装传力杆。当混凝土板连续浇筑时，可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔，以便传力杆穿过，嵌缝板上面设木制或铁制压缝板条，按传力杆位置和间

距，在接缝模板下部做成倒U形槽，使传力杆由此通过，传力杆的两端固定在支架上，支架脚插入基层内。当混凝土板不连续浇筑时，可采用顶头木模固定法安设传力杆。即在端模板外侧增加一块定位模板，板上按照传为杆的间距及杆径、钻孔眼，将传力杆穿过端模板孔眼，并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时，拆除挡板、横木及定位模板，设置接缝板、木制压缝板条和传力杆套管。 3、摊铺和振捣 1）摊铺前的准备工作混凝土摊铺前的准备工作很多，主要强调一下摊铺前洒水的卸料工序。 1.1 洒水摊铺前洒水是一个看似简单的工序，往往不被施工人员重视，但如果洒水处理不好会严重影响路面质量。洒水量要根据基层材料、空气温度、湿度、风速等诸多因素来确定洒水量，即保证摊铺混凝土前基层湿润，而且尽可能撒布均匀，尤其在基层不平整之处禁止有存水现象。从目前施工现场来看，大多数情况下是洒水量不足，因为基层较干，铺筑后混凝土路面底部产生大量细小裂纹，有些小裂纹与混凝土本身收缩应力产生的裂重叠后使整个混凝土路面裂纹增多。 1.2 卸料自卸车的卸料也是常常不被重视的工序，在施工中经常发生堆料过多给施工造成困难，有时布料过少使混凝土量不足，路面厚度得不到保证。这种混凝土忽多忽少现象会严重影响混凝土路面的平整度。在施工过程中大多数施工者死板地间隔一定距离卸一车料，而忽视了基层不平整的变化，这种变化在客观上是普遍存在的。目前许多企业施工水平不是很高，尤其是对路面基层的标高控制不到位，造成基层平整度较差，加大了混凝土路面施工的难度。在实际施工中，我们可对基层表面与面层基准标高线隔段实测来决定混凝土的卸料量，这样会避免卸料不均的问题。对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土路面板最大板厚度为22～24cm；塑性的商品混凝土一次摊铺的最大厚度为26cm。超过一次摊铺的最大厚度时，应分两次摊铺和振捣，两层铺筑的间隔时间不得超过3Omin，下层厚度约大于上层，且下层厚度为3/5。每次混凝土的摊铺、振捣、整平、抹面应连续施工，如需中断，应设施工缝，其位置应在设计规定的接缝位置。振捣时，可用平板式振捣器或插入式振捣器。施工时，可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%～10%，可易于摊铺、振捣，减轻劳动强度，加快施工进度，缩短混凝

建筑工程施工工艺流程图(最全面).docx

百度文库给水系统施工工艺流程图施工准备材料检查管道放线支架预制施工准备管道安装水压试验调试交验冲洗消毒排污管网通水安装前检查洁具安装排水系统施工工艺流程图施工准备熟悉图纸资料管线放线排污管安装支架灌水试验排粪管安装安装洁具安装透气管安装通水试验外排灌系统管道放线、安装室排灌系统试水、回竣工验收填土施工

电气安装工程主要工艺流程配合土建专业预埋防雷和接地系统安装电管敷设、箱盒安装插接式母线槽安装桥架安装电管敷设、箱盒安装桥架安装电管敷设、箱盒安装插接式母线槽安装桥架安装插接式母线槽安装插接式母线槽安装插接式母线槽安装插接式母线槽安装插接式母线槽安装

土建基础工程主要工艺流程：施工准备测量放线场地平整土方调配桩基工程基坑支护降水土方工程桩基静载测试基础垫层桩基动载测试桩基验收基础工程地下防水基础验收回填土

土建主体工程主要工艺流程（混凝土结构）：施工准备模板安装工程管线预埋及预留脚手架搭设钢筋安装工程混凝土工程模板拆除工程管线预埋填充墙工程门窗框安装主体验收

装饰装修工程主要工艺流程：施工准备基层处理找规矩、基准线外墙找平层屋面找平层内墙找平层外墙保温屋面保温内墙抹灰外墙饰面层屋面防水层内墙饰面层外脚手架拆除楼地面工程室外工程门窗扇安装器具安装油漆玻璃分部工程验收

市政道路工程主要工艺流程：施工准备路基挖填土地基处理路基压实垫层砂砾垫层碎石垫层基层粉煤灰三渣二灰土水泥或沥青稳定石人行道侧平石面层人行道面层水泥混凝土面层沥青混凝土面层验收

台阶法(三台阶法)开挖施工工艺

人、材、机准备施工准备爆破设计施工测量起爆（中）下台阶装药上台阶装药通风出碴初期支护量测台阶法（三台阶法）开挖施工工艺台阶开挖是先开挖断面的上半部分，待开挖至一定长度后同时开挖（中）下部分，上（中）、下部分同时并进的施工工艺。在Ⅲ～Ⅳ级围岩铁路客运单线、双线隧道施工时一般采用台阶法，V 级围岩隧道在采用了有效的措施（如超前预注浆加固围岩）后亦可采用台阶法开挖。一、作业内容施工测量、地质预报、钻孔、装药、起爆、通风、出渣、初期支护、量测。二、工艺流程图（见图 2.3.2-1）图2.3.2-1 台阶法开挖施工工艺流程框图三、工序步骤及标准（一）施工准备参见全断面施工。（二）台阶法开挖施工程序施工测量→钻眼→装药→起爆、通风→初喷→出渣→设置锚杆、挂网→立架→复喷→下一循环。（三）台阶法开挖施工步序示意图见图 2.3.2-2。超前地质预报（中）下台阶钻孔上台阶人工钻孔 - 23 -

- 24 - 台阶法开挖支护断面示意图 a.上部采用人工打眼，下部利用作业台架人工打眼。 b.上、下部同时起爆，通风后，初喷砼； c.挖掘机、装载机配合自卸汽车出碴，进入下一循环。图 2.3.2-2 台阶法开挖施工方法示意图（四）施工要点 1. 台阶长度应根据隧道断面跨度、围岩地质条件、初期支护形成闭合断面的时间要求、上部施工所需空间大小等因素来确定，台阶长度宜为 3~5m 左右，当拱部围岩条件发生较大变化时，可适当延长或缩短台阶长度，如围岩较差，台阶长度可缩短为。如采用三级台阶法，第一个台阶高度一般为 2.5m 。 2. 上台阶的底部位置应根据地质情况确定，一般情况下，可在起拱线附近。 3. 上台阶使用钢架时，可采用扩大拱脚和施作锁脚锚管等措施，防止拱部下沉变形。 4. 下台阶应在喷射混凝土达到设计强度的 70％以上后开挖。下台阶一次开挖长度不宜超过2 榀拱架间距。当岩体不稳定时，应合理缩短进尺，先施工边墙初期支护，后开挖中间土体，左右错开或先拉中槽后挖边墙，并及时施工仰拱。 5. 应解决好上下部的施工干扰问题。下部施工应减少对上部围岩、支护及衬砌的扰动和破坏。 6. 工艺改进：对于较软弱围岩中采用台阶法，可以考虑与预留核心土、施作临时仰拱、挖中槽等方法相结合。在上台阶开挖时，预留核心土，以便快速完成拱部开挖，及时施作初期支护。在在地质条件较差时，可在上（中）台阶上施作临时仰拱，以减少拱部结构变形。（五）其它工序作业内容参考全断面法。机械手湿喷机上台阶下台阶

通信主要施工工艺流程图

通信施工工艺流程脚本 1基本要求 1）施工现场的各项管理制度应齐全，管理机制健全，岗位职责明确到人；施工人员数量、机具仪表配备应满足“施工组织设计”的要求。 2）针对具体工程施工特点，制定安全保障措施；开工前进行必要的安全培训，并进行安全考试，考试合格后方可上岗作业。 3）对于通信线路工程，施工前要与沿线相关部门及单位取得联系，办理相关手续、签订安全配合协议等。项目部要教育施工人员遵守当地法律法规、风俗习惯、施工现场的规章制度，保证施工现场的良好秩序。 4）对于通信设备安装工程，应了解通信机房的管理制度，服从机房管理人员的安排，提前办理必要的准入手续。对于既有机房，调查机房内在用设备的使用情况，制定在用设备的安全防护措施。施工过程中严禁乱动与工程无关的在用设备、设施。 5）GSM-R及列车无线调度通信工程铁塔安装、漏泄同轴吊挂等需要在车站站台、隧道、路肩等处进行施工，应提前与有关部门联系，签订安全配合协议。6）对于铁路车站客运服务信息系统工程，应了解车站的管理制度，提前办理准入证等各种相关手续。 7）技术交底的重点根据工程实际情况确定，一般应包括主要施工工艺及施工方法；进度安排、工程质量、安全措施等。交底要交到施工操作人员。交底必须在作业前进行，要有交底记录，交底人与被交底人都要在记录上签字。8）对于通信工程，施工项目及工程特点不同，其施工工艺及施工方法也有所不同。因此，通信工程施工作业指导书要根据工程具体情况进行编写。 9）做好物资的进场和标识工作，物资应整齐码放，要注意防火、防盗。还应做好进货、领用的账目记录工作。 10）安排仪器仪表存放地点，建立管理台帐，采取防潮、防火、防盗措施，严格按照其说明书的要求进行保管和维护。 11）对于各种设备安装工程，施工现场应配备消防器材，通信机房内及其附近严禁存放易燃、易爆等危险物品。 2工艺实施主要内容 2.1总施工流程通信工程施工总流程图：

盖板涵工程施工组织设计方案(修改)

蛮耗~金水河二级公路B标项目经理部(K44+000～K93+766.47) 钢筋混凝土盖板涵洞施工方案编制人：复核：批准：编制单位：重庆城建控股（集团）有限责任公司蛮耗～金水河二级公路B标项目经理部

二O一O年三月十日盖板涵洞施工方案一、编制依据 1、《省道S212线蛮耗至金平至金水河口岸二级公路K44+000～K93+766.47段两阶段施工图设计》； 2、交通部标准《公路工程技术标准》JTG-2004 3、中华人民共和国交通部颁布的现行《公路桥涵施工技术规范》JTJ041-2000、 4、《公路路基施工技术规范》JTJ033-95以及本工程项目专用的《补充技术规范》。 5、中华人民共和国交通部颁布的现行《公路工程质量检验评定标准》JTG F80/1-2004。 6、中华人民共和国交通部颁布的现行《公路工程施工安全技术规程》JTJ076-95。 7、《公路桥涵设计通用规范》JTGD60-2004 8、投标文件及国家、云南省相关法律与规定。 9、项目部目前的劳动力施工机械设备能力、技术管理和现场地质实际调查。 10、本单位多年来参加建设高速公路路基、路面和桥涵工程等所积累的施工经验，并结合进场技术力量、机械设备以及资金情况综合编制。二、编制原则 1、严格遵守本项目施工承包合同规定的施工工期限和积极稳妥、合理安排施工。

2、合理安排施工工序，采用流水作业施工，各工序紧密衔接，避免不必要的重复工作，以保证施工连续的、均衡的、有节奏的进行。 3、重视各项准备工作，特别重视施工的外部条件，使施工计划建立在可行的基础上。 4、贯彻多层次技术结构和技术政策，在施工中利用先进的技术手段，促进技术进步。 5、尽量利用原有的设施，减少各种临时工程量，尽量利用当地现有资源，合理进行上场的规划，节约施工用地，保护环境，防止污染和施工事故，做到文明施工。 6、严格遵循施工监理程序。三、工程概况 1、工程简介省道S212线蛮耗至金平至金水河口岸二级公路K44+000～K93+766.47段共有62座涵洞，本合同段涵洞为满足沿线边沟水排放、沟谷汇水排放、路基路面排水而设，其结构型式有1.0m、1.5m、2.0m、3.0m、4.0m孔径钢筋混凝土盖板涵，共长1308.14m。 2、气象、水文及工程地质路线地处云贵高原南缘山区，北回归线以南，属亚热带气候。区内地形复杂，河谷切割强烈，高差悬殊，气候受地形影响，垂直变化较为明显，海拔500米以下的低山、河谷地区，气候炎热。区内雨量充沛，年平均降水量为1577.3mm，但因受地形的影响，各地降水量有显著差别，降水量垂直变化明显，河谷地带降水量一般偏低，河谷两侧，随着地形高程增高，降水量逐渐增大，金平一带降水量为最多地区，多年平均为2478.68mm，金平地区蒸发量低于降水量823.4mm，相对湿度较大，一般年平均相对湿度83.3～86％，每年10月至次年2月经常大雾弥漫，空气湿度高。

隧道施工方法及工艺流程

隧道开挖施工方法一、全断面施工 Ⅱ级围岩整体性较好，采用全断面光面爆破开挖（开挖顺序见II围岩开挖示意图），锚喷初期支护，采用凿岩机钻孔，Ⅱ级围岩开挖进尺3.5m。出渣采用装载机或挖掘装载机装渣，采用带废气净化装置的自卸汽车运渣。全断面液压衬砌钢模台车衬砌。全断面法施工工艺见“Ⅱ级围岩全断面法施工工艺流程图”。 Ⅱ级围岩全断面法施工工艺流程图二、台阶法施工 Ⅲ级围岩采用台阶法开挖，台阶法施工将断面分为上下两部分（见III级围岩开挖示意图）。上台阶长度30m，下台阶长度为10m，为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，拱部及边墙采用光面爆破。上台阶断面采用简易工作台架、YT28风钻钻孔；下台阶断面采用凿岩机钻孔，Ⅲ级围岩开挖进尺3.1m。

采用装载机装渣，自卸汽车运渣。全断面液压衬砌钢模台车衬砌。台阶法施工工艺见“台阶法施工工艺流程图”。台阶法施工工艺流程图三、台阶法施工 Ⅳ级围岩采用三台阶法开挖，台阶法施工将断面分为上中下三部分（见Ⅳ级围岩开挖示意图）。上台阶长度5m，中台阶长度6m，下台阶长度为6m，为了保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，拱部及边墙采用光面爆破。上台阶采用简易工作台架、YT28风钻钻孔；Ⅳ级围岩开挖进尺2.1m。采用挖掘机装渣，自卸汽车运渣。全断面液压衬砌钢模台车衬砌。

三台阶开挖法施工工艺流程图三、大拱脚台阶法施工 V级围岩地段采用大拱脚台阶开挖法施工，尽量采用人工风镐配合长臂挖掘机开挖，侧翻式挖掘机装碴，自卸汽车运输。必要时采用微振动爆破，YT28风钻钻眼，非电毫秒雷管起爆，每循环进尺0.8m。

市政工程施工工艺流程图

道路工程施工工艺流程图（总体）测量放样路床整形杂填土挖外运土路基施工路床压实压实度检测塘渣垫层填筑弯沉检测水泥稳定基层铺筑水泥稳定层混合料拌和侧、平石安装沥青砼面层摊铺路面清扫、交工报验水泥稳定层养生弯沉检测沥青砼混合料拌和整平碾压

塘渣垫层施工工艺及质量监理流程图施工程序监理程序取料场：装载机装施工放样检查到事先压实好的路基内推土机推平人工整平压路机静压一遍后再震动碾压达到设计要求检查压实度、压实厚度铺筑下一层（段）填方分项工程完成验收路基清场施工放样检查压实填前压实检查松铺厚度监理工程师签证承包人报分项工程验收监理抽检与监理评定分项工程程级监理抽检压实度填前压实抽检

水泥稳定基层施工工艺流程图材料配合比试验水泥稳定层混合料拌和混合料检验垫层检测测量放样混合料装运高程测量混合料摊铺碾压整平路工成型中线高程控制封道、养生水泥稳定层技术指标检测沥青砼路面施工侧平石、人行道施工

沥青砼路面施工工艺流程图施工准备、配合比设计基层或中、下面层检查与放样下封层沥青砼混合料拌和成品混合料检查沥青砼过磅运输分层摊铺沥青砼轮胎压路机初压轮胎压路机复压轮胎压路机终压接缝处理养护、钻芯检测报验温度检测厚度控制温度监控检验配合比

管道工程施工工艺流程图 Y N N 测量放样沟槽开挖沟槽支撑验收管基铺设安装向监理工程师报检单项工程交工管材购置质量检验运输排放退货

测量放样基坑开挖验槽井室基础施工向监理工程师报验井室砌筑向监理工程师报验井室盖板安装井筒砌筑向监理工程师报验井盖安装向监理工程师报验单项工程交工配合比试验向监理工程师报验材料采购检验

盖板涵施工方案(1)

为了保证路基施工的全面展开，涵洞施工将尽早安排开工，并尽快完工，既利于排水以免水浸蚀路堤，又能确保填土便道的畅通，便于路基填筑。一、工程概况涵洞多位于稻田中，具体情况见下表：二、计划工期以上涵洞计划投入三个班组，每个班组投入两套长六米的钢模板,利用105国道及3#-1便道便利条件,先施工DK1477+889等涵洞,具体工期安排如下: 涵洞工期安排

三、人员、机械安排1机械设备投入 2人员组织安排

四、盖板涵施工方案 1.施工准备利用105国道（即3#便道）沿线路的纵向便道延伸到要施工的涵洞，用电利用105国道旁的变压器。涵洞开工前根据设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、出入口高程以及与排灌系统的连接等，进行核对，如有不符，及时提出处理措施，报监理工程师和设计单位审定。 2.基础施工 1．施工准备：测量放样，定出基坑开挖边线；做好地面防水、排水工作；确定弃碴场地，并做好其整修工作；严格按设计要求铺筑机动车道路；准备好基坑防雨棚；人员、材料、机具就绪。 2．基坑开挖：以机械开挖为主，人工配合的方法，弃碴运到指定的弃土场。底部预留20cm保护层，采用人工开挖。有水流涌出时，配足抽水设备，禁止基坑被水淹泡，以免降低基底的承载力。根据情况采取草袋围堰等不同的基坑防护方法，遇到岩石地层后，采用风镐破碎或浅眼松动爆破进行松动爆破。基底处理：基坑开挖到设计标高后，核对地质资料，与设计相符合时，按设计要求进行施工；与设计不符时，及时与设计单位联系，承载力检测不合格的地基，根据设计单位确定的处理方案，按规范要求对基底进行处理，施工完

台阶法施工工艺.doc

台阶法施工工艺台阶开挖是先开挖上半断面，待开挖至一定长度后同时开挖下半断面，上、下半断面同时并进的施工工艺。 ⑴台阶法施工工艺流程图见图 2 ⑵工艺主要说明及要求台阶长度必须根据隧道断面跨度、围岩地质条件、初期支护形成闭合断面的时间要求、上部施工所需空间大小等因素来确定。适用范围：铁路客运单线、双线隧道Ⅲ～Ⅳ级围岩地段，Ⅴ级围岩隧道在采用了有效的预加固措施后亦可采用台阶法施工。作业内容：施工测量、多功能台架就位、钻孔、装药、起爆、通风、出碴、支护。在本标段的Ⅲ～Ⅳ级围岩地段采用台阶法开挖，在每一开挖循环中，利用风动凿岩机钻孔；出碴时，用挖装机装碴，自卸汽车运输至弃碴场；上下台阶均采用风动凿岩机钻孔，人工安装锚杆及钢筋网挂设和喷混凝土施工。钻爆均采用光面爆破技术，喷混凝土采用湿喷技术。测量放线：测放中线、水平、所有炮眼位置；多功能台架就位钻孔爆破：多功能台架就位、上下断面钻孔、装药、爆破；排烟：爆破后，利用通风机排除炮烟；出碴：采用用ITC312 挖装机装碴，自卸汽车运输至弃碴场；初期支护：利用砼湿喷机在初喷一层混凝土封闭围岩后，相继施工上下部锚杆、挂网和喷混凝土作业，达到设计要求；初期支护完毕，进入下一开挖循环。

开始施工准备（含超前地质预报）上下台阶爆破设计上台阶测量放线下台阶测量放线钻孔机台架就位钻孔机台架就位上台阶钻眼下台阶钻眼上台阶装药下台阶装药爆破信息通风反拱部初喷混凝土边墙初喷混凝土馈上台阶翻碴出碴差开挖断面检查及爆破效果评价良拱部锚杆钢筋网钢架下部锚杆钢筋网钢架拱部喷射混凝土下部喷射混凝土底部开挖仰拱支护灌筑混凝土结束

台阶法施工方案

新建贵阳至广州铁路工程（贵广GGTJ-7段）台阶法施工方案中铁二十三局集团贵广铁路工程指挥部第二项目部二00九年三月

台阶法施工方案一、编制依据：根据《隧道施工工法》贵广贰隧参09，特制定贵广铁路七标二项目部隧道台阶法施工方案。二、工程概况：贵广铁路七标第二项目部隧道共11.5座，共19个工作面，包括：坪山隧道出口、大源隧道出口、幸福源隧道、东岭隧道、宝峰山隧道进口、峰山隧道1号斜井、宝峰山隧道2#斜井、宝峰山隧道出口、恭城隧道进口、凤凰山隧道、桥头村隧道、东科山隧道进口、东科山隧道1号斜井、东科山隧道出口、丹江隧道、上望坪隧道、上龙围隧道。现今已贯通幸福源隧道、东岭隧道、凤凰山隧道、上望坪隧道、上龙围隧道。三、施工方案 Ⅲ级、Ⅳ级围岩采用台阶法开挖，即超前支护先行（Ⅳ级围岩采用φ42超前锚管作超前支护）；上台阶采用弱爆破及人工配合机械开挖，施做拱部初期支护,下台阶开挖及施做边墙初期支护；仰拱紧跟下台阶及时施做尽早闭合成环，衬砌及时紧跟。施工中认真进行围岩量测，实行信息化施工，动态化管理，及时反馈信息，调整支护参数，确定仰拱模板拆除时间，确保施工安全。全断面共分二个台阶和仰拱部分采用平行流水进行，各台阶长5m左右，相错5m左右。同时仰拱、二衬紧跟，距下台阶掌

子面分别为20～30m。台阶法施工详见：图7-6《台阶法施工工艺流程图》，图7-7《台阶法施工工序图》，施工工序说明如下：（1）弱爆破开挖①部。施做①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，架立钢架，并设锁脚锚杆，钻设径向锚杆后和挂钢筋网后复喷混凝土至设计厚度。（2）弱爆破开挖②部。台阶周边部分初喷4cm厚混凝土；接长钢架，并设锁脚锚杆。钻设径向锚杆并铺设钢筋网后复喷混凝土至设计厚度。（3）在滞后于②部一段距离后，弱爆破开挖③部。施做隧底喷混凝土。（4）根据监控量测结果分析，待初期支护收敛后,灌筑○Ⅳ部仰拱与边墙基础。灌筑仰拱填充○V部至设计高度。（5）利用衬砌模板台车一次性灌筑○Ⅵ部衬砌（拱墙衬砌一次施做）。

盖板涵施工方案(终)

目录盖板涵施工方案 1、工程概况 (1) 2、编制依据 (1) 3、盖板涵施工方法及施工工艺 (1) 4、盖板涵工艺图框 (4) 5、工期保证措施 (4) 6、雨季雨季混凝土施工 (4) 7、质量保证措施 (5) 8、质量保证体系图 (6) 9、安全管理机构和制度 (6) 10、环境保护管理制度 (7) 11、文明施工 (7)

盖板涵施工方案 1、工程概况本标段起点位于苏洼龙隧道下游洞口与现有竹茨公路（XV07 线）交叉处（桩号K42+126.281），沿苏哇龙乡靠金沙江一侧新建，过苏哇龙乡后沿原有道路并结合施工场地布置、施工交通布置，终点为苏洼龙水电站永久大桥下游约550m（桩号K44+719.162）。本合同段主线有2座混凝土盖板涵，中心桩号K42+575.000，涵长13m，为钢筋砼盖板涵，主用于农田灌溉排水及路基排水。其结构尺寸为1-2.5m，基础及涵身均为M7.5浆砌片石，帽石采用C25钢筋混凝土，盖板采用C30钢筋混凝土，洞口两侧均为M7.5浆砌片石，K42+575.000盖板涵进出口均为跌水井。中心桩号K42+737.319，涵长13m，为钢筋砼盖板涵，主用于农田灌溉排水及路基排水。其结构尺寸均为1-1.5M，基础及涵身均为M7.5浆砌片石，帽石采用C25钢筋混凝土，盖板采用C30钢筋混凝土，洞口两侧均为M7.5浆砌片石，K42+737.319盖板涵进口为跌水井出口为跌水洞口。 2、编制依据 1. 《公路工程技术标准》 JTG B01—2014 2. 《公路桥涵设计通用规范》 JTG D60-2015 3. 《公路圬工桥涵设计规范》 JTG D61—2005 4. 《公路桥涵地基与基础设计规范》 JTG D63—2007 5. 《公路涵洞设计细则》 JTG/T D65—04—2007 6. 《公路桥涵施工技术规范》 JTG/T F50-2011 3、盖板涵施工方法及施工工艺 3.1基坑开挖根据设计文件要求，用全站仪确定结构物的位置、标高及开挖尺寸，进行施工放样，并报监理验收涵。基坑采用挖掘机开挖，配合人工修整，基坑四周采用钢板桩支护，避免基坑开挖时垮塌，如有水沟采用临时改移排水。当挖至接近基地标高时，保留15cm采用人工挖除，开挖过程中始终保持良好的排水，确保施工现场的干燥。基坑的开挖土方，视土质情况，能利用的就近利用，不能利用的弃至就近的弃土场。当基坑开挖成型后，将自检情况填表，并报请监理工程师审批。涵底地基承载

三台阶七步开挖法施工工艺

三台阶七步开挖法 l 总则 1.0.1 为保证铁路大断面隧道施工安全和质量，规范开挖作业程序，加强过程控制，提高施工进度，制定本作业指南。 1.0.2铁路大断面隧道三台阶七步开挖法(以下简称“三台阶七步开挖法”)是以弧形导坑开挖留核心土为基本模式，分上、中、下三个台阶七个开挖面，各部位的开挖与支护沿隧道纵向错开、平行推进的隧道施工方法。 1.0.3三台阶七步开挖法适用于开挖断面为100～180 m。，具备一定自稳条件的Ⅳ、V级围岩地段隧道的施工。 1.0.4三台阶七步开挖法具有下列技术特点： 1施工空间大，方便机械化施工，可以多作业面平行作业。部分软岩或土质地段可以采用挖掘机直接开挖，工效较高。 2在地质条件发生变化时，便于灵活、及时地转换施工工序，调整施工方法。 3适应不同跨度和多种断面形式，初期支护工序操作便捷。 4在台阶法开挖的基础上，预留核心土，左右错开开挖，利于开挖工作面稳定。 5当围岩变形较大或突变时，在保证安全和满足净空要求的前提下，可尽快调整闭合时间。 1.0.5采用三台阶七步开挖法施工应尽量缩短台阶长度，确保初期支护尽快闭合成环，仰拱和拱墙衬砌及时跟进，尽早形成稳定的支护体系。 1.0.6采用三台阶七步开挖法进行大断面隧道施工除应符合本作业指南要求外，尚应符合国家现行的有关强制性标准的规定。 2 施工准备 2.0.1施工调查前应查阅设计文件和资料，制定调查提纲。施工调查内容应包括工程概况、施工条件、地形地质及其他与工程相关内容。调查结束后应编写施工调查报告。 2.0.2施工调查后应结合三台阶七步开挖法的特点，按照建设项目的规模和工期要求，有针对性地编制实施性施工组织设计和施工作业指导书。 2.0.3 采用三台阶七步开挖法施工的隧道，应进行施工技术交底，作业人员应进行岗前培训和安全教育，特殊工种的作业人员应持证上岗。 2.0.4施工机械配备应满足正常施工要求。实施中，可根据施工进度要求分期、分批组
