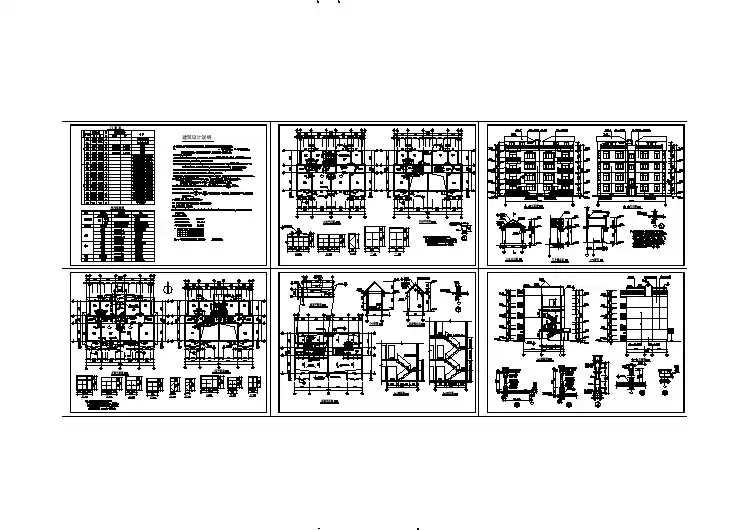

某地区住宅楼户型平面图(含设计说明)

住宅小区建筑设计说明

第三部分规划专篇一、基地现状位于建邺区与鼓楼区交界处的xxxxxx，隶属建邺区兴隆街道，南临yyyyy，西靠wwwww。从应天大街高架俯视整个地块，破败的两三层平房和脏乱的生活环境，严重影响城市形象的提升。地块内违建密布，通道狭窄，采光、通风问题严重，防火更是存在严重隐患；同时居民区内人员流动性大，治安管理困难。目前地块已开始拆迁工作。二、场地研究本案为xxxx的一部分，距地铁二号线“集庆门大街站”仅900米，靠近南京最大120万平米城市综合体万达广场及白金级希尔顿大酒店，是南京新街口、龙江、河西CBD三重城市核心交集区位，是南京新江东中央活动区黄金核心区。区位条件优越，是一个真正适合人居的风水宝地。本案由积贤街分为A、B两个地块（其中北侧地块为A地块，南侧地块为B地块），A、B地块西临乐山路，东临华山路，南侧与应天大街以一地块相隔，北临集庆门大街。A地块占地64162㎡，B地块占地21704㎡，总占地面积85866㎡。地块东侧为集贤雅苑产权调换房项目，共四栋高层住宅，两层商业。地块北侧为苏宁开发的高档商品房小区睿城。B地块西侧为小学

用地，根据现有材料综合分析可得，A地块的东侧和南侧以及B地块东北角商业价值最大，转角可设置集中商业，业态考虑为净菜场和小型百货超市。从长远来看，集庆门大街和乐山路具备一定商业潜力。三、功能定位与规划目标规划力图提供一个高品质、安居化的居住环境，创造一个时尚、典雅的建筑群，提供多样化的住宅形式，并且最大限度的使起居室、卧室、观景阳台获得良好的日照，结合成本运用新技术，以打造“绿色、生态、宜居”为目标，极力营造一个具有深刻文化内涵，又充满时代气息的现代新概念居住家园。四、规划依据 1、《中华人民共和国城乡规划法》 2、《城市居住区规划设计规范》 3、《住宅设计规范》 4、《江苏省城市规划管理技术规定》 5、《民用建筑设计通则》 6、《建筑设计防火规范》 7、《汽车库、修车库、停车场设计防火规范》 8、《汽车库建筑设计规范》 9、《托儿所、幼儿园建筑设计规范》 9、用地红线图

如何绘制建筑底层平面图

项目四绘制建筑底层平面图项目要求绘制如图4-1所示的建筑底层平面图。图4 — 1 时间要求教学学时6学时质量要求按图示尺寸精确绘图 CAD 绘制建筑平面图的步骤一般是：绘制轴网、绘制墙体和柱、绘制门窗和阳台、绘制楼梯和踏步、布置家具和设备、标注尺寸和文字、标注构造做法、标注详图索引符号、标注图名。由于建筑制图的国家标准和各设计单位统一的标题栏等制图习惯，同一套建筑图中不同的图纸，其图框、标题栏、绘图单位、精度、文字样式、尺寸标注样式等基本上是固定不变的。为了避免在每一张图中重复这些操作，从而节省绘图时间，可以在开始绘制图纸之前，建立样板图。为下一步绘制建筑图做准备，我们首先要学习样板图的参数、样板图的建立和使用方法，接着在样板图中开始绘制建筑平面图的各个绘图步骤。任务一：建立A3幅面的图形样板文件任务二：绘制轴网一、任务内容绘制建筑平面图的第一个步骤是绘制出该建筑平面图中墙体的轴线。本任务就是绘制图冬小初閣L.跖

4—1所示建筑平面图的墙体轴网如图4 —2所示。 ] woo _____ 2400 B ---------------------- ■ ?00 ]图4 —2 二、任务分析绘制建筑轴线时，首先在“建筑-轴线”图层上，使用直线line命令绘制水平及竖直的作图基准线，然后使用偏移ofset、打断break等命令绘制轴线。三、任务链接（一）直线line命令 1. 功能:绘制直线段、折线段或闭合多边形，其中每一线段均是一个单独的对象。 2?命令执行方式：下拉菜单：绘图一一直线工具栏:S 命令行：LINE 简捷命令：L 3. 操作过程说明：执行命令后‘AutoCAD 提示：指定第一点：（输入起点）指定下一点或［放弃（U）］： 25000 （输入直线的长度）指定第一点：（输入起点）指定下一点或［放弃（U）］： 9300 （输入直线的长度）指定下一点或［放弃（U）］:（输入直线端点，输入选项“ U”放弃或用回车键结束命令）指定下一点或［闭合（C）/放弃（U）］:（输入直线端点，输入选项“ C ”使直线图形闭合,输入选项“ U”放弃或用回车键结束命令）绘制结果如图4 —3所示。图4 —3 4. 选项说明（1）放弃（U）:放弃前一次操作。（2）闭合（C）:用直线段闭合。（二）偏移offset命令 1. 功能:创建同心圆、平行线和平行曲线。 2. 命令执行方式：

住宅建筑设计说明

设计说明书一、项目概况本工程位于唐河县星江路与拱文路交叉口的东北角,规划总用地13498.84平方米(约合20.25亩),周边配套设施齐全，交通便利。项目共分为三栋住宅楼，项目的实施对于改进本区环境品质、树立良好的区化形象具有重要的作用。二、设计依据及设计原则设计依据及参考资料 1、建设方提供1:1000地形图。 2、建设方提供的设计任务书。 3、唐河县规划局建设项目规划设计条件通知。 4、唐河县城市建设管理部门意见。 5、唐河县规划局规划定点图 6、《民用建筑设计通则》 7、《建筑防火设计规范》、《高层民用建筑设计防火规范》 8、《住宅设计规范》、《住宅建筑规范》 9、《河南省居住建筑节能设计标准》三、规划设计 (一)区位分析项目位于唐河县星江路与拱文路交叉口的东北角,，地块格局呈不规则形状，外部城市道路通畅，星江路作为唐河县城的一条重要南北向干道，其重要性日显突出，本地块是同时位于两条主干道的交叉口，未来拱文路的打通，势必带来这个区域的繁华，本项目的实施将给这一片区带来新的商机和亮点。 (二)规划定位考虑到该项目在未来城市环境中位置重要，处于多维的景观视角焦点之上，两排建筑平行排列，产生了一个面向城市的开放空间，而居住区主要入口在该地块的东北角位置设置，公寓入口在该地块的西南角位置设置。小区南侧为商业步行街和沿街景观，和城市景观共同塑造有节奏变化的景观效果。 (三)建设必要性本项目区域位置优越，项目最大限度的综合利用室内外空间。创造优美的居住环境，和社会环境，良好的居住户型和高效率高效益的商业空间，以期达到最大的经济效益和社会效益。（四）基地概述：本项目用地呈不规则，中间一条居民区间路将地块一分为二，当前2#、3#楼

住宅建筑设计方案说明

江南水都四期方案设计工程编号：院长：总建筑师：总工程师：项目主持人：建筑工程设计资格证书2019年12月3日工程负责人：梁章旋建筑专业：专业负责人：审核人：结构专业：专业负责人：审核人：给排水专业：专业负责人：审核人：电气专业：专业负责人：审核人：暖通专业：专业负责人：审核人：

目录第一章工程概况第二章总体规划第三章建筑设计第四章结构设计第五章给排水设计第六章暖通设计第七章电气设计第八章防火设计专篇第九章人防设计专篇第十章环保设计专篇第十一章卫生防疫第十二章劳动保护第十三章环卫设计第十四章安全防卫第十五章无障碍设计第十六章建筑节能设计专篇第一章工程概况一、设计依据： 1. 公司提供的设计委托书及方案设计要求。 2.福州市城乡规划局批复的总体规划设计方案。 3.《建筑设计防火规范》(GBJ16-8)。 4.《高层民用建筑设计防火规范》(GB50045－95)。 5.《城市居住区规划设计规范》(GB50180－93)。 6.《住宅设计规范》(GB50096－1999)。 7.《汽车库建筑设计规范》(JGJ100－98)。 8.《人民防空地下室设计规范》(GB50038－94)。 9．《居住建筑节能设计标准实施细则》（DBJ13-62-2004） 10．《城市规划管理技术规定》 11．其它相关建筑设计规范。二、基地概况：

三、建设内容与规模：本项目局部设地下一层车库，地上共有13栋18层住宅，2栋11层住宅，19栋9层住宅，沿街设一层店面，区内结合住宅底层配有居委会、文化活动中心、诊所、物业管理用房、公厕等配套设施。四、主要技术经济指标：实际用地面积：121890平方米计容积率面积：287600平方米其中：住宅：275794.5平方米商店：8300平方米居委会、文化活动中心等配套设施及架空停车（2.5米以上）：3505.8平方米地下室建筑面积：37723.8平方米建筑占地面积：27505.6平方米建筑密度：22.6% 容积率： 2.36 绿地率：30.16% 户数：2382户机动车位1088部其中：地下机动车位：861部地上机动车位：227部其中户型面积大于120平方米所占车位1172X0.6=703部户型面积小于120平方米所占车位1210X0.3=363部商业部分停车位8300X0.2/100=17部公共停车位：100部非机动车位：4090部其中：地下非机动车位：2080部地上架空非机动车位：1090部地面非机动车位：920部其中户型面积大于120平方米所占车位1172X1=1172部户型面积小于120平方米所占车位1210X2=2420部商业部分停车位8300X6/100=498部五、设计概念： 1. 本项目开发定位为高尚住宅小区，力求营造一个居住舒适，风格独特的生态型亲水社区。

住宅建筑设计说明

设计说明书

一、项目概况本工程位于唐河县星江路与拱文路交叉口的东北角,规划总用地13498.84平方米(约合20.25亩),周边配套设施齐全，交通便利。项目共分为三栋住宅楼，项目的实施对于改善本区环境品质、树立良好的区化形象具有重要的作用。二、设计依据及设计原则设计依据及参考资料 1、建设方提供1:1000地形图。 2、建设方提供的设计任务书。 3、唐河县规划局建设项目规划设计条件通知。 4、唐河县城市建设管理部门意见。 5、唐河县规划局规划定点图 6、《民用建筑设计通则》 7、《建筑防火设计规范》、《高层民用建筑设计防火规范》 8、《住宅设计规范》、《住宅建筑规范》 9、《河南省居住建筑节能设计标准》三、规划设计 (一)区位分析项目位于唐河县星江路与拱文路交叉口的东北角,，地块格局呈不规则形状，外部城市道路通畅，星江路作为唐河县城的一条重要南北向干道，其重要性日显突出，本地块是同时位于两条主干道的交叉口，未来拱文路的打通，势必带来这个区域的繁华，本项目的实施将给这一片区带来新的商机和亮点。 (二)规划定位考虑到该项目在未来城市环境中位置重要，处于多维的景观视角焦点之上，两排建筑平行排列，产生了一个面向城市的开放空间，而居住

区主要入口在该地块的东北角位置设置，公寓入口在该地块的西南角位置设置。小区南侧为商业步行街和沿街景观，和城市景观共同塑造有节奏变化的景观效果。 (三)建设必要性本项目区域位置优越，项目最大限度的综合利用室内外空间。创造优美的居住环境，和社会环境，良好的居住户型和高效率高效益的商业空间，以期达到最大的经济效益和社会效益。（四）基地概述：本项目用地呈不规则，中间一条居民区间路将地块一分为二，目前2#、3#楼已经落成。北侧1#楼现为空地。规划要求及要点退后红线要求：高层退后西侧星江路道路红线10米，裙房退8米；北侧高层退用地边界线14米，裙房退用地边界线6米；东侧退用地边界线9米。南侧保证1#楼日照间距。设计要点：通过本地块建设塑造良好城市景观形象，形成城市景观亮点。带动城市建设，为城市的居住建筑形态提供新的探索。总体布局 2)道路系统结合地形特点与空间布局，以建筑为中心，小区内道路绕建筑环通为一个系统。同时在用地西侧和南侧与城市道路相临处设小区出入口，强调小区道路系统和道路及城市道路系统要有机衔接的前提下，为小区内部能够和谐又相对独立的进行管理和使用创造了有利条件。地块内依托小区出入口道路的布置，在小区内西侧、北侧为适应小汽车的日异增长布置生态停车位，以配合居住人员的使用。四、建筑设计 (一)总图设计

建筑平面图绘图步骤

C A D建筑平面图绘图步骤一、设置绘图单位选择[格式]——[单位]：精度由0.000改为0；单位：毫米。二、设置绘图界限（既选择打印纸大小）选择[格式]——[绘图界限]：如设A3：左下角为：0，0右上角为：420，297。（横向，纵向为：297，420）设A4：左下角为：0，0右上角为：297，210。（横向，纵向为：210，297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。四、设置图层选择[格式]——[图层]：注意:1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为0 2、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。五、绘制图框标题栏

在图框标题栏图层1：1绘制图框标题栏。（以上步骤可作为制作绘图模板用。）六、确定图框标题栏放大的倍数为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。七、绘图（1）、选择轴线层-------绘制轴线。（2）、定义多线样式。（3）、分别选择墙线层和门窗层---------绘制墙线和窗线。（4）、选择家具层（图块层）--------用插入块方式布置家具。八、文字注释工程图一般可用两种字体：长仿宋或工程字选择[格式]——[文字样式]点击“新建” 长仿宋：样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。工程字：样式名：工程字；字体：gbenor.shx&gbcbig.shx；勾选使用大字体，其他默认；注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。九、尺寸标注 1、设置标注样式 1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。

单位工程施工平面图的绘制步骤和要求

单位工程施工平面图的绘制步骤和要求 (1)单位工程施工平面图设计的要点： 1)起重机械布置：井架、门架等固定式垂直运输设备的布置，要结合建筑物平面形状、高度、材料、构件的重量，考虑机械的负荷能力和服务范围，做到便于运输，便于组织分层分段流水施工，便于楼层和地面的运输，运距要短。塔式起重机要注意考虑起重高度、起重臂长度和起重半径满足要求，使材料和构件可达到建筑物的任何地点。路基要按规定进行设计和建造。另外要综合考虑、合理布置起重机械的开行路线。 2)运输道路的修筑：道路应按照材料和构件运输的需要，沿着仓库和堆场进行布置，使其畅通无阻。宽度要符合规定要求：单行道不小于3～3.5m，双车道不小于5.5～6m.消防车道不小于3.5m. 3)供水设施的布置：临时供水设施首先要经过计算，设计，然后进行设置。供水设施设计主要包括用水量的计算、水源的选择和临时给水系统、供水管径的确定等。 4)临时供电设施：临时供电设计，包括用电量计算、电源选择、电力系统选择和配置等。 (2)单位工程施工平面图设计的步骤： 1)确定起重机的位置； 2)确定搅拌站、仓库、材料和构件堆场、加工厂的位置； 3)确定运输道路的布置； 4)布置行政、文化、生活、福利用地等临时设施； 5)布置水电管线； 6)计算技术经济指标。施工平面图应按照国家或行业规定的制图标准绘制，不得有随意性，应包括如下内容：（1）在施工现场范围内现存的永久性建筑；

（2）拟施工的永久性建筑；（3）现存永久性道路和施工临时道路；（4）现存垂直运输机械；（5）施工现存临时实施，包括现存的办公室、仓库、配电房、宿舍、料场、拌和站等；（6）现存的以及施工水电管网；（7）其他。如“施工平面图说明”，应包括：设计依据、设计说明、使用说明及图例、施工平面图管理规定。施工总平面图是建设项目或群体工程的施工布置图，由于栋号多、工期长、施工场地紧张及分批交工的特点，使施工平面图设计难度大，应当坚持以下原则： ①在满足施工要求的前提下布置紧凑，少占地，不挤占交通道路。 ②最大限度地缩短场内运输距离，尽可能避免二次搬运。物料应分批进场，大件置于起重机下。 ③在满足施工需要的前提下，临时工程的工程量应该最小，以降低临时工程费。故应利用已有房屋和管线，永久工程前期完工的为后期工程使用。 ④临时设施布置应利与生产和生活，减少工人往返时间。 ⑤充分考虑劳动保护、环境保护、技术安全、防火要求等。 ⑥施工总平面图的设计依据：设计资料；调查收集到的地区资料；施工部署和主要工程施工方案；施工总进度计划；资源需要量表。工地业务量计算参考资料。一、施工总平面图设计的内容 (一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。 (二)一切为全工地施工服务的临时设施的布置位置，包括: (1)施工用地范围，施工用的各种道路; (2)加工厂、制备站及有关机械的位置; (3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置; (4)行政管理房、宿舍、文化生活福利建筑等; (5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;
