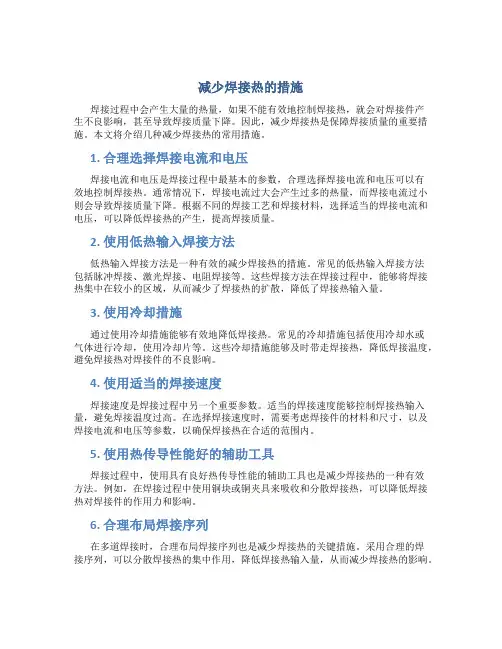

焊接过程中的温度控制
焊接过程中的温度控制
焊接过程中的温度控制
焊前的预热温度：
焊后温度：
45号钢的介绍
45#钢在一般工艺条件下不能进行焊接，因为随着含碳量的增加，钢材的可焊性变差，低碳钢具有较好的可焊性，含碳量超过0.35%的钢材可焊性较差容易产生焊接裂纹。当采取一些特殊的工艺措施后，45#钢也可以进行焊接，一般是焊前预热，小的焊接规范，焊后缓冷以及焊后消除应力退火等措施是可以进行焊接的，但是容易产生淬硬组织，在焊缝和热影响区都容易产生马氏体组织和较大的焊接残余应力。 钢的分类钢是含碳量在0.04%-2.3%之间的铁碳合金。为了保证其韧性和塑性，含碳量一般不超过1.7%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。钢的分类方法多种多样，其主要方法有如下七种：1、按品质分类(1) 普通钢（P≤0.045%，S≤0.050%）(2) 优质钢（P、S均≤0.035%）(3) 高级优质钢（P≤0.035%，S≤0.030%） 2.、按化学成份分类(1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。(2)合金钢：a.低合金钢（合金元素总含量≤5%）b.中合金钢（合金元素总含量＞5~10%）c.高合金钢（合金元素总含量＞10%）。3、按成形方法分类：(1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。4、按金相组织分类(1) 退火状态的a.亚共析钢（铁素体+珠光体）b.共析钢（珠光体）c.过共析钢（珠光体+渗碳体）d.莱氏体钢（珠光体+渗体）。(2) 正火状态的：a.珠光体钢；b.贝氏体钢；c.马氏体钢；d.奥氏体钢。(3) 无相变或部分发生相变的5、按用途分类(1) 建筑及工程用钢：a.普通碳素结构钢；b.低合金结构
T92钢焊接工艺及热处理过程控制
T92钢焊接工艺及热处理过程控制 陈美成李小平 【摘要】本文是针对惠来电厂1000MW超超临界机组T92高合金且外径≤89mm的小口径管道焊口焊接及热处理工作。T92钢的应用给焊接及热处理带来了许多的新问题，其中主要需要解决的有焊接接头脆化、软化和高温时效倾向等。为解决这些问题，我惠来焊接专业公司在单位已有的工艺评定及相关电力行业标准基础上结合本工程濒临海边的状况做了大量且细致地工作，积累了较为丰富的实践经验和资料。现对新型耐热钢SA213-T92的焊接工艺方法及热处理过程进行了分析与探讨。 【关键词】SA213-T92 小口径管焊接热处理 1、概述 惠来电厂一期工程3、4号机组为2×1000MW超超临界燃煤发电机组（4号机组为我单位首台总承包的百万机组）。本工程濒临南海，风速较大，风力强劲，因此在强风中的施工措施需要高度重视，尤其是对高合金焊口的组合、焊前预热、焊接操作及焊后热处理的防风措施，施工方案及施工时机的选择都需要认真考虑。4号机组锅炉水压范围焊口约55000个，高空安装焊接工作量大，热处理工作量大，需热处理的焊口总数约20000个，超过600MW超临界机组一倍以上。其屏式过热器、高温过热器、高温再热器等部件大都采用SA-213T92材质（见下表），仅前三个部件的焊口数量就达到3108个，具体见下表。 SA-213T92为新钢种，焊接难度高，焊接过程控制较T91钢更加严格。加之受热面管子直径小、管壁厚、管排间距小、施焊困难，再加之本地常有强风的特殊施工状况，给焊接及热处理操作平添了诸多困难。
2、SA213-T92钢焊接与热处理工艺原理 SA213-T92钢是在SA213-T91钢的基础上加入了1.7%的钨（W），同时钼（Mo）含量降低至0.5%，用钒、铌元素合金化并控制硼和氮元素含量的高合金铁素体耐热钢，通过加入W元素，显著提高了钢材的高温蠕变断裂强度。在焊接方面，除了有相应的焊接材料，并由于W是铁素体形成元素, 焊缝的冲击韧性有所下降外，其余对预热、层间温度、焊接线能量，待马氏体完全转变后随即进行焊后热处理以及热处理温度、恒温时间两种钢的要求都是比较相近的。 2.1 SA213-T92钢具有优良的常温及高温力学性能，通过加入W元素，显著提高了钢材的高温蠕变断裂强度，SA 213-T92钢的工作温度可达630℃。SA 213-T92钢的化学成分和常温机械性能如表1和表2所示。 表一SA213 T92钢的主要化学成分（﹪） 表二SA213 T92钢常温机械性能 2.2SA213-T92钢中碳的含量保持在一个较低的水平是为了保证最佳的加工性能，高温蠕变断裂强度非常高，抗腐蚀性能好，提高了耐热钢的工作温度，减少了钢材的厚度，降低了钢材的消耗量，降低了管道热应力。 2.3用于替代电厂锅炉的过热器和再热器的不锈钢，用于极苛刻蒸汽条件下的集箱和蒸汽管道，其热传导和膨胀系数也远优于奥氏体不锈钢。 2.4由于SA213-T92钢的含碳量低于T91 钢材，是低碳马氏体钢，须在马氏体组织区焊接，其预热温度和层间温度可以大大降低，据国外资料研究，通过斜Y 型焊接裂纹试验法测定的止裂预热温度为100~250℃。 3、SA213-T92钢焊接与热处理施工工艺要点 3.1焊接方法及材料 SA213-T92钢焊接工艺采用：TIG。焊丝采用MTS616, 型号为：ER90S-G，
常用耐热钢的焊接工艺
常用耐热钢的焊接工艺 耐热钢是指钢再高温条件下既具有热稳定性，又具有热强性的 钢材。热稳定性是指钢材在高温条件下能保持化学稳定性（耐腐蚀、 不氧化）。热强性是指钢材在高温条件下具有足够的强度。其中耐热 性能主要通过铬、钼、钒、钛、铌等合金元素来保证，因此在焊接材 料的选择上应根据母材的合金元素含量来确定。耐热钢在石油石化工业装置施工中应用较为广泛，我们能够经常接触到的多为合金含量较 低的珠光体耐热钢，如15CrMo，1Cr5Mo等。 1铬钼耐热钢的焊接性 铬和钼是珠光体耐热钢的主要合金元素，显著提高金属的高温强度和高温抗氧化性，但它们使金属的焊接性能变差，在焊缝和热影响区具有淬应倾向，焊后在空气中冷却易产生硬而脆的马氏体组织，不仅影响焊接接头的机械性能，而且产生很大的内应力，从而产生冷裂倾向。 因此耐热钢焊接时的主要问题是裂纹，而形成裂纹的三要素是： 组织、应力和焊缝中的含氢量，因此制定合理的焊接工艺尤为重 要。 2珠光体耐热钢焊接工艺 2.1坡口 坡口的加工通常用火焰或者等离子切割工艺，必要时切割也要预热，打磨干净后做PT检验，去除坡口上的裂纹。通常选用V型坡口， 坡口角度为60°，从防止裂纹的角度考虑，坡口角度大些有利，但
是增加了焊接量，同时将坡口及内处两侧打磨干净，去除油污、铁锈及水份等污物（去氢、防止气孔）。 2.2组对 要求不能强制组对，防止产生内应力，由于铬钼耐热钢裂纹倾 向较大，故在焊接时焊缝的拘束度不能过大，以免造成过大的刚度，特别在厚板焊接时，妨碍焊缝自由收缩的拉筋、夹具和卡具等应尽量避免使用。 2.3焊接方法的选用 目前，我们石油石化安装单位管线焊接常用的焊接方法是钨极氩弧焊打底，焊条电弧焊填充盖面，其它焊接方法还有熔化极惰性气体保护焊（MIG焊）、CO2气体保护焊、电渣焊和埋弧自动焊等。 2.4焊接材料的选择 选配焊接材料的原则，焊缝金属的合金成分与强度性能基本上要与母材相应指标一致或者应达到产品技术条件提出的最低性能指标。而且为了降低氢含量应先用低氢型碱性焊条，焊条或者焊剂应按规定工艺烘干，随用随取，要装在焊条保温桶中随用随取，焊条再保温桶内不得超过4个小时，否则应重新烘干，烘干次数不得超过三次，这在具体施工过程中都有详细的规定。铬钼耐热钢手弧焊时，也可选用奥氏体不锈钢焊条，如A307焊条，但焊前仍需要预热，这种方法适用于焊件焊后不能热处理的情况。 耐热钢焊材选用表如下所示：
手工电弧焊焊接工艺和流程
手工电弧焊焊接工艺和流程工艺适用于低碳钢，低合金高强度钢，及各种大型钢结构工程制造的焊接，确保焊接生产施工质量，特制订本工艺。 一、焊前准备 1、根据施焊结构钢材的强度等级，各种接头型式选择相应强度等级牌号焊条和合适焊条直径。 2、当施工环境温度低于零度，或钢材的含碳量大于%及结构刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃-100℃，预热范围为板厚的5倍，但不小于100毫米。 3、工件厚度大于6毫米对接焊时，为确保焊透强度，在板材的对接边沿应开切V型或X型坡口，坡口角为60度，钝边P=0-1毫米，装配间隙为0-1毫米，当板厚差≥4毫米时，应对较厚板材的对接边缘进行削斜处理。 4、焊条烘焙：酸性药皮类型焊条焊前烘焙150℃*2保温2小时，碱性药皮类焊条焊前必做进行300℃-350*2烘焙，并保温2小时才能使用。 5、焊前接头清洁要求：在坡口或焊前两侧30毫米范围内，应将影响质量的毛刺，油污，水，锈脏物，氧化皮等必须清洁干净。 6、在板缝二端如余量小于50毫米时，焊缝二端应加引弧，熄弧板，其规格不小于50*50毫米。 二、焊接材料的选用 1、首先应考虑，母材强度等级与焊条强度等级相匹配和不同药皮类型焊条的使用特性。
2、考虑物件工作环境条件，承受动、静载荷的极限，高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性好的低氢型焊条。 3、在满足使用性能和操作性能的前提下，应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。 三、焊接规范 1、应根据板厚选择焊条直径，确定焊接电流（如表）。 板厚（mm）焊条直径（Φ：mm）焊接电流（A：安倍）备注 3 80-90 不开坡口 8 110-150 开V型坡口 16 160-180 开X型坡口 20 180-200 开X型坡口 该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10-15%，大于16毫米板厚焊接底层选Φ焊条，角焊焊接电流应比对接焊焊接电流稍大。 2、为使对接焊缝焊焊透，其底层焊接应选用比其他层焊接的焊条直径较小。 3、厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。 4、对接焊缝正面焊接后，反面使用碳气刨扣槽，并进行封底焊接。 四、焊接程序 1、焊接板缝，有纵横交叉的焊缝，应先焊端接缝后焊边接缝。 2、焊缝长度超过1米以上，应采用分中对称焊法或逐步码焊法。 3、结构上对接焊缝与角接焊缝同时存在时，应先焊板的对接焊缝，后焊物架对接焊缝。最后焊物架与板的角焊缝。 4、凡对称物件应从中央向前尾方向开始焊接，并左、右方向对称进
不锈钢焊接技术要求
2.定位焊及正常焊接必须由具有相应等级不锈钢焊工证书的焊工进行施焊。 四、焊前准备： 1.储存、吊装、运输 1.1不锈钢件储存:应有专用存放架，存放架应为木质或表面喷漆的碳钢支架或垫以橡胶垫，以与碳钢等其它金属材质隔离。存放时，储存位置应便于吊运，与其它材料存放区相对隔离，应有防护措施，不锈钢钢管两端加防护盖以避免灰尘、油污、铁锈对不锈钢的污染。 1.2不锈钢件吊装：吊装时，应采用专用吊具，如吊装带、专用夹头等，严禁使用钢丝绳以免划伤表面；并且在起吊和放置时，应避免冲击磕碰造成划伤。 1.3不锈钢件运输：运输时，应用运输工具（如小车、拖拉机等），并应洁净有隔离防护措施，以防灰尘、油污、铁锈污染不锈钢。严禁拖拉，避免磕碰、划伤。 2.对于受损的钢板表面需要进行酸洗、钝化处理。 三、焊接过程： 1.焊接规范见《焊接工艺》（YTRS643-91-01A），除以下特殊要求外，其他焊接要求均按照《焊接技术要求》（YTRS643-91-02）执行。 2.保护金属表面，严禁随处引弧，任意用铁锤敲击金属表面。 3.与不锈钢焊接的临时性构件（如马板、吊耳等），要使用相同的不锈钢材料，采用相应的焊接工艺。 4.焊接不锈钢钢管时，管内应通惰性气体进行净化，焊接时焊缝附近 区域必须持续有氩气保护。 5.焊接不锈钢钢管时，需用TIG焊打底。
6.使用不锈钢材质的砂轮和钢丝刷等进行打磨和清理工作。 四、焊后处理： 2.酸洗、钝化步骤如下： 2.1将焊缝表面清理干净。 2.2再将酸洗、钝化膏涂抹于焊缝及近缝区具有氧化皮处，涂膜厚度为 1~3mm。 2.3反应一般为1-10分钟，0℃以下，氧化皮厚处，需适当延长时（反应时间视膏体品牌及金属氧化膜厚度而定）。
钢结构焊接规范
钢结构焊接规范 钢结构从下料、组对、焊接、检验等工艺 钢结构手工电弧焊焊接施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235
钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、 焊条保温桶、钢丝刷、石棉条、测温计等。 2.2作业条件 2.2.1熟悉图纸，做焊接工艺技术交底。 2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3现场供电应符合焊接用电要求。 2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。 3.2钢结构电弧焊接 3.2.1平焊 3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
焊接特殊过程控制 文档
焊接特殊过程控制 焊接的质量是直接关系到产品或工程质量的关键因素。为保证良好的焊接质量，并保持质量稳定，特制定如下技术要求： 一、人、材、设备控制 1、从事筋钢焊接施工的焊工必须持有焊工考试合格证书，才能上岗操作。 2、对材料的控制 （1）对进行焊接的钢筋，其力学性能和化学成分应分别符合下列现行国家标准的规定：《钢筋混凝土用热轧带肋钢筋》GB1499； 《钢筋混凝土用热轧光圆钢筋》GB13013； 《钢筋混凝土用余热处理钢筋》GB13014； 《冷轧带肋钢筋》GB13788； 《低碳钢热轧圆盘条》GB/T701。 （2）预埋件接头、熔槽帮条焊接头和坡口焊接头中的钢板和型钢，宜采用低碳钢或低合金钢，其力学性能和化学成分应分别符合现行国家标准《碳素结构钢》GB700 或《低合金高强度结构钢》GB/T1591 的规定。 （3）电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按《钢筋焊接及验收规程》（JGJ 18—2003）中表 3.0.3选用。 （4）凡施焊的各种钢筋、钢板均应有质量证明书；焊条、焊剂应有产品合格证。 （5）钢筋进场时，应按现行国家标准中的规定，抽取试件作力学性能检验，其质量必须符合有关标准规定。 3、对焊接机械控制 选用合适的焊接机械：控制好焊机的型号是否与焊接工艺要求的匹配；焊接的电流、电压是否稳定；焊机电流的调整效果；焊机上的监测仪表是否有效等。 二、焊接工艺选择 1、焊接的方法有：电阻点焊、闪光对焊、电弧焊、电渣压力焊、气压焊、预埋件钢筋埋弧压力焊。 每种焊接方法的适用范围： （1）电阻点焊：混凝土结构中的钢筋焊接骨架和钢筋焊接网 （2）闪光对焊：钢筋混凝土中对接焊接宜采用闪光对焊；其焊接工艺方法按下列规定
常用焊接方法—焊接工艺
常用焊接方法——焊接工艺 我公司是生产自动焊接设备的大型厂家。作为公司员工，就更应该了解常用焊接方法及焊接工艺。结合设备调试，这里将常用的埋弧焊、气体保护焊、钨极氩弧焊作为简要的讲述，以供有关人员参考。 一、埋弧焊 电弧在焊剂层下燃烧进行焊接的方法称为埋弧焊。主要优点：劳动条件好，节省焊接材料和电能，焊缝质量好，生产效率高等。但不适合薄板焊接。（当焊接电流小于100A时，电弧稳定性差，目前板厚小于1mm的薄板还无法采用埋弧焊）只限于水平或倾斜度不大的位置施焊。 埋弧焊是高效焊接常用方法之一。主要用于：焊接各种钢板结构。焊接碳素结构钢、低合金结构钢、不锈钢、耐热钢和复合材料以及堆焊耐磨、耐蚀合金等。 焊接工艺参数对焊接质量影响较大的有：焊接电流、电弧电压、焊接速度、焊丝直径与伸出长度、焊丝倾角、装配间隙与坡口大小等。此外焊剂层厚度及粒度对焊接质量也有影响。下面分别讲述它们对焊接质量的影响： 1.焊接电流： 焊接电流是决定熔深的主要因素。在一定范围内，焊接电流增加，焊缝的熔深和余高都增加。而焊缝的宽度增加不大。增大焊接电流能提高生产率，但在一定的焊接速度下，焊接电流过大会使热影响区过大，并产生焊瘤及焊件被烧穿等缺陷。若焊接电流过小，测熔深不足，
熔合不好、未焊透和夹渣，并使焊缝成形变坏。 2.电弧电压： 电弧电压是决定熔宽的主要因素。电弧电压增加时，弧长增加，熔深减小，焊缝宽度变宽，余高减小，电弧电压过大，溶剂熔化量增加，电弧不稳，严重时会产生咬边和气孔等。 3.焊接速度： 焊接速度增加，母材熔合比较小。焊接速度过高时，会产生咬边，未焊透，电弧偏吹和气孔等缺陷，焊缝余高大而窄成形不好。 4.焊丝直径与伸出长度： 当焊接电流不变时，减小焊丝直径，电流密度增加，熔深增大，成形系数减小。焊丝伸出长度增加时，熔深速度和余高都增加。 5.焊丝倾角： 焊丝前倾，焊缝成形系数增加，熔深变浅，焊缝宽度增加。焊丝后倾，熔深与余高增，。熔宽明显减小，焊缝成形不变。 6.装配间隙与坡口： 在其他工艺参数不变的条件下，装配间隙与坡口角度增大时，熔合比与余高减小，熔深增大，焊缝厚度基本保持不变。 7、焊机层厚度与粒度： 焊剂层太薄时，容易露弧，电弧保护不好，容易产生气孔或裂纹。焊剂层太厚，焊缝变窄，成形不好。 一般情况下，焊剂粒度对焊缝成形影响不大，但采用小直径焊丝焊薄板时，焊剂粒度对焊缝成形就有影响。若焊剂颗粒太大，电弧不
15CrMoG耐热钢管道焊接施工工法
15CrMoG耐热钢管道焊接施工工法 1 前言 耐热钢中以珠光体铬钼耐热钢应用最广，因为这类钢一般适用于 350-550℃之间，同时，这类钢的合金元素含量相对较少，一般都属于低合金钢的范畴，因为合金钢是在碳钢中加入少量的合金元素，钢的性能就发生了变化，就得到了碳钢所没有的性能，即耐高温、抗氧化、抗蠕化和良好的持久强度,由于合金元素小于3.5%，所以称作低合金，简称合金钢。它的耐热性和强度均超过不锈钢，但是价格比不锈钢便宜得多，适用于在各种高温高压条件下工作的介质管道。例如在攀钢煤化工厂外线工艺管道施工项目中，该工程管道φ273×11共1200米，其设计温度为480℃，设计压力为5.5Mpa，并且管道材质为15CrMoG耐热合金钢，这类高温高压的特殊材质管道以前我公司未施工过,所以还没有完善和成熟的施工工艺 及经验可以借鉴。由于合金钢的化学成分和性能与碳素钢、不锈钢存在较大的区别，所以施工15CrMoG耐热合金钢的焊接工艺及步骤都比碳素钢、不锈钢要求更高，也更严格和复杂。因此掌握此项新技术、新工艺中所有技术参数是具有较大的技术难题。 为了保证焊接质量，公司成立了专题攻关技术小组，开展科技创新，取得了“15CrMoG耐热钢管道焊接技术”这一新成果，并且该技术于2006年通过攀钢冶金技术有限公司（原攀冶建公司）科技质量部组织的科技成果鉴定，获公司科技进步一等奖；在2007年4月全国冶金施工系统QC成果发布会上获得二等奖。该技术填补了我公司在15CrMoG耐热合金钢焊接
技术方面的空白，优化了生产工艺，提高了劳动生产率，保证了焊接质量，为公司创造了良好的社会效益和经济效益。 2 工法特点 2.1由于15CrMoG钢中含有较高含量的Cr、C和其它合金元素，钢材的淬硬倾向较明显，焊接接头淬硬倾向大，可能出现冷裂纹,因此15CrMoG 钢焊接时，焊接材料的选择和严格的工艺措施，对于防止焊缝产生裂纹，保证管道使用性能至关重要。所以15CrMoG耐热合金钢与碳素钢、不锈钢等管道相比不管从施工工艺还是施工时所使用的工机具要求都更高，也更复杂。因此通过本工法的实施,使我公司的管道施工综合能力得到很大的提高,填补了我公司在15CrMoG耐热合金钢安装技术方面的空白，优化了生产工艺，提高了劳动生产率，保证了焊接质量，为公司创造良好的社会效益。更为今后公司施工同类管道奠定了坚实的基础，提高了 1 市场竞争能力。 2.2本工法贯彻实施后，使我公司得以熟练掌握15CrMoG材质高温高压蒸汽管道的打磨、预热、焊接、层间温度、焊后缓冷、焊缝及管道的热处理等所有工序及每个工序的具体要求及相关参数。为今后公司施工同类合金管道将起到较大的指导作用。 3 适用范围 适用于管道介质在10MPa、550℃以下的15CrMoG材质或同类型材质的高温、高压蒸汽管道或其它介质管道的焊接。 4工艺原理 为了保证耐热钢具有较好的高温强度和高温抗氧化性能,要加入一定
钢结构焊接工艺标准【最新】
钢结构焊接工艺标准 一、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 二、施工准备 三、操作工艺 3.1 工艺流程: 作业准备→电弧焊接(平焊、立焊、横焊、仰焊)→焊缝检查 3.2 钢结构电弧焊接: 3.2.1 平焊 3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口:焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 3.2.1.4 焊接电流:根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 3.2.1.5 引弧:角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2~4mm间隙产生电弧。对接焊缝及时接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15~20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。 3.2.1.6 焊接速度:要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离(2~3mm)为宜。 3.2.1.7 焊接电弧长度:根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3~4mm，碱性焊条一般为2~3mm为宜。
3.2.1.8 焊接角度:根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为60~75°;二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°;当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。 3.2.1.9 收弧:每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。 3.2.1.10 清渣:整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。 3.2.2 立焊:基本操作工艺过程与平焊相同，但应注意下述问题: 3.2.2.1 在相同条件下，焊接电源比平焊电流小10%~15%。 3.2.2.2 采用短弧焊接，弧长一般为2~3mm。 3.2.2.3 焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45°;两焊件厚度不等时，焊条与较厚焊件一
钢结构焊接热处理工艺
京隆发电有限公司烟气脱硝改造工程 钢结构焊接热处理工艺 施工措施 批准： 审核： 编制： 南京龙源环保有限公司京隆项目部
目录 一、编制依据 (2) 二、材料介绍 (2) 三、焊接施工流程 (3) 四、焊接工艺参数的选择 (3) 五、现场焊接顺序： (4) 六、现场技术管理 (9) 七、作业的安全要求及措施 (9)
内蒙京隆电厂2×600MW机组烟气脱硝工程，SCR钢架的主立柱、梁、垂直支撑全部采用"H"型钢，母材材质为Q345（属低合金结构钢），钢架主立柱采用分段对接方式连成一体，其中"H"型钢的腹板采用高强螺栓连接，翼缘板之间的连接采用对接焊接方式。 一、编制依据 1.1《火电施工质量检验及评定标准》(焊接篇)1996年版。 1.2《火力发电厂焊接技术规程》DL/T869-2004。 1.3《电力建设安全工作规程》（第1部分：火力发电厂） DL5009.1—2002。1.4《火力发电厂焊接热处理技术规程》DL/T819-2002。 1.5《管道焊接超声波检验技术规程》DL/T820-2002。 1.6《焊接材料质量管理规程》JB/T3223-1996。 1.7京隆电厂脱硝钢架安装相关图纸 1.8《工程建设标准强制性条文》（电力工程部分）2006版。 二、材料介绍 1. Q345化学成分如下表（%）： 2.Q345力学性能如下表（%）： 其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于 35-50mm时，σs≥295Mpa
3. Q345钢的焊接特点 3.1 碳当量(Ceq) Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。 3.2 Q345钢在焊接时易出现的问题 3.2.1 热影响区的淬硬倾向 Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。结果导致焊后发生裂纹。 3.2.2 冷裂纹敏感性 Q345钢的焊接裂纹主要是冷裂纹。 三、焊接施工流程 1、坡口清理准备→点固→焊前预热→焊接→施焊→自检/专检→焊后热处理→无损检验（合格）焊接材料的选用 2、由于Q345钢的冷裂纹倾向较大，应选用低氢型的焊接材料，同时考虑到焊接接头应与母材等强的原则，选用E5015 （J507）型电焊条。 3、对于要求焊接的部位严格按图纸要求施焊，注意坡口角度、间隙及焊角高度。 4、焊接过程应注意层间清理和层间检查,确保无裂纹、气孔、夹渣等缺陷,方可继续施焊。 5、焊接过程应注意接头和收弧质量,接头应熔合良好,收弧时弧坑应填满,以防弧坑裂纹。 6、焊接工作应一气呵成,更换焊条时应迅速,中途不应无故停顿，注意层间熔化,避免出现夹沟。焊接过程中途因故停止后重新焊接时，必须检查焊缝表面是否有裂纹、气孔、生锈、水迹等，发现问题及时处理。 四、焊接工艺参数的选择
(完整版)钢结构焊接技术交底
钢结构安装技术交底记录
4. 焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100mm范围内的母材，加热到20％以上后方可施焊，且在焊接过程中均不应低于这一温度：实际加热温度应根据构件的构造特点、钢材类别及质量等级和焊接性能、焊接材料熔敷金属扩散氢含量、焊接方法和焊接热输入等因素确定，其加热温度应高于常温下的焊接预热温度，并由焊接技术责任人员制定作业方案经认可后方可实施。作业方案应保证焊工操作技能不受环境低温的影响，同时对构件采取必要的保温措施。 5．施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。当发现有不符合要求时，应修整合格后方可施焊。 6．焊前应对焊丝仔细清理，去除铁锈和油污等杂质。 7．熔嘴不应有明显锈蚀和弯曲，用前在250℃温度下烘干1h，在80℃左右存放。栓钉和配套使用的瓷环在使用前也应烘烤除湿。 8．焊丝的盘绕应整齐紧密，没有硬碎弯、锈蚀和油污。焊丝盘上的焊丝量最少不得少于焊一条焊缝所需焊丝量。 9．所有焊机的各部件应处于正常工作状态。 10．保证电源的供应和稳定性，避免焊接中途断电和电压波动过大。 11．焊工必须经考试合格并取得合格证良持证焊工必须在其考试合格项目及认可范围内施焊。 二、施工工艺 2．1 手工电弧焊 1．适用范围 凡电极的送给、前进和摆动三个动作都是靠手工操作来实现的，均称为手工电弧焊。它是熔化焊中最基本的焊接方法，具有设备简单，操作方便灵活等特点。广泛适用于桁架或网架(壳)结构、多层或高层梁、柱、框架结构等工业与民用建筑和一般构筑物的钢结构制作与安装焊接工艺，是目前焊接工业中最墓本、最主要的焊接方法。 2．操作工艺 (1)焊接参数的选择 1)焊条直径的选择 焊条直径主要根据焊件厚度选择，一般焊件的厚度越大，选用的焊条直径也越大。参见表7-1。 多层焊的第一层以及非水平位置焊接时，焊条直径应选小一点。在同样厚度条件下，平焊用的焊条直径可以比在其他位置用的焊条直径大一些，立、横、仰焊位置的焊条，最大直径一般不超过4mm。焊接固定位置管道环缝的焊条，为适应各种位置的操作，宜采用小直径焊条。对某些要求防止过热及控制限能量的焊件，宜选用小直径焊条。
各种常见钢材的焊接焊条及焊接工艺选用一览表
各种常见钢材的焊接焊条及焊接工艺选用一览表 序号材质 焊接工艺及焊接材料焊接检验方法及数量 工艺方 法 焊丝焊条 光谱 检验 及复 查 无损检验 1 1Cr18Ni9Ti 对于管壁 厚度 ≤6mm 的管道， 采用全氩 焊接方 法，对于 管道壁 厚>7mm 的管道可 以才用氩 电联焊的 焊接方 法。对于 采用不锈 钢焊条的 焊缝可以 不进行热 处理，其 它焊缝根 据管道壁 厚进行选 择是否采 用预热、 热处理等 工艺。H1Cr19Ni9Ti、 H0Cr18Ni9Ti A137、A132 合金 焊缝 需要 进行 100 %光 谱复 查检 验 根据温度与 压力两个参 数定 2 0Cr19Ni9 H1Cr19Ni9、 H0Cr20Ni10 A102、 A107、132 3 0Cr18Ni11Nb H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 4 0Cr18Ni11Ti H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 5 0Cr23Ni13 H1Cr24Ni13、 H0Cr25Ni13 A407 6 1Cr20Ni14Si2 H1Cr24Ni13、 H0Cr25Ni13 A407 7 0Cr25Ni20 H1Cr25Ni20、 H0Cr25Ni13 A407 8 12Cr1MoVG TIG-R31 R317 9 12Cr2Mo TIG-R40 R407 10 10CrMo910 TIG-R40 R407 11 SA335P22 TIG-R40 R407 12 15CrMo (WC6) TIG-R30 R307 13 SA335P11、SA182F11、 SA335P12 TIG-R30 R307 14 15CrMo+12Cr1MoVG TIG-R30 R307 15 20+12Cr1MoVG TIG-J50 J507 16 20+SA335P22 TIG-J50 J507 17 20+15CrMoG TIG-J50 J507 18 SA335P22+15CrMo TIG-R30 R307 19 SA335P22+12Cr1MoV TIG-R31 R317 20 12Cr1MoV+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 A335P11+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 #20+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 21 12Cr1MoV+12Cr1MoV TIG-R31 R317
P91+P22钢焊接及热处理工艺
P91钢与P22钢焊接及热处理工艺 摘要：现场施工中碰到了SA335-P91、SA335-P22两种不同合金成分的异种钢焊接，焊缝金属组织容易发生马氏体转变，产生脆性组织，造成焊缝冷裂，且由于碳迁移造成接头强度低。通过对SA335-P91及SA335-P22材料的焊接性能分析，提出解决存在问题的施工工艺措施，确定可行的焊接及热处理工艺。 关键词：P91 P22 异种钢焊接及热处理 1.前言 在锅炉机组安装中，主蒸汽出口总管因图纸设计更改，其中两个三通管件的材料采用了SA335-P91钢。其余预制管道材质为SA335-P22钢。这两种钢材化学成分差异大，焊接控制不好则容易产生焊缝冷裂纹和焊接接头机械强度低。为了保证安装的焊接工程质量，需制定合理的焊接及热处理工艺指导现场施工。 2.材料简介 SA335-P22钢属于珠光体耐热钢，马氏体开始转变温度为430℃～450℃，焊接性能好，具有较高的热强性、热稳定性、抗腐蚀性及良好的塑性。SA335-P91钢为马氏体高合金耐热钢材，其最高使用温度650℃，高温性能更好。两种钢材的化学成分和机械性能见表1，表2. 表1 P91与P22钢的化学成分 % 表2 P91与P22钢的机械性能
钢号最小屈服强度 σb/MPa 最小抗拉强度 σs/MPa 最小纵向延伸率 δ/% 最大硬度 /HB SA335-P91 SA335-P22 415 205 585 415 20 30 250 163 3.焊接性能 一、焊后冷裂倾向 高合金钢中，Cr、Mo、V等合金元素使C曲线强烈右移，增加钢的淬透性，在焊后冷却过程中，焊缝及其热影响区过热区易产生马氏体转变，生成的马氏体脆性组织使焊缝及热影响区的冷裂倾向大，焊缝产生冷裂纹。 二、碳迁移形成低强脆性接头 由于是高合金与低合金相连接，焊缝两侧合金元素成分差异大，在焊缝熔合区两侧易产生增碳和脱碳现象，高合金侧增碳产生粗大碳化物，低合金侧脱碳形成较宽低强度F带，由此焊后焊接接头强度低，且脆性大。 三、热影响区软化 在焊接过程中，母材被加热到A c1附近的回火区内出现极不均匀的从马氏体到奥氏体的分解产物、聚合碳化物和大量的铁素体，接近钢的退火状态，称为软化区。该区在长期高温载荷作用下，持久强度和塑性大幅度下降，其软化层厚度与在A c1附近停留的时间成正比。 要解决不同合金焊接产生的以上问题，焊接时就要采取焊前预热措施，焊接过程中控制层间温度，以降低和减小焊接热应力和焊后残余应力，避免在焊接过程中发生马氏体转变，防止产生淬硬组织，降低焊缝的冷裂倾向，防止冷裂纹产生。焊接完成后要及时进行焊后热处理，消除焊接残余应力，并使焊缝组织转变成具有良好机械性能的珠光体组织，提高焊接接头强度。 4.焊接及热处理工艺 焊接施工中我们选用的焊接材料为：打底采用焊丝为ER90S-B9，焊丝直径为Φ2.5，焊条选用E9015-B9，焊条直径为Φ3.2/Φ4.0。 为防止在焊接中热影响区过热组织脆化，焊接工程中采用较小的焊接线能量
耐热钢A335-P22材质在施工现场的焊接
耐热钢A335-P22材质在施工现场的焊接摘要 A335-P22（化学成分为－1Mo）是ASME规范的表示方法，在国内表示为12Cr2Mo，属于高温铁素体合金耐热钢。特点是工艺性能良好，对热处理的加热温度不太敏感，焊接性能也较好，具有良好的塑性，具有抗高温、难腐蚀。最大的缺点在焊接工艺中具有淬硬性和再热裂纹倾向。目前，广泛应用于电力、石化行业的超高压蒸汽管道生产工艺中。以天津石化100万吨/年乙烯装置超高压管道为例，对A335-P22材质的合金耐热钢焊接工艺进行分析，以指导现场焊接施工。 关键词耐热钢管道焊接性能焊接工艺 1工程概况 天津石化100万吨/年乙烯工程100万吨/年乙烯装置，为全国首套大乙烯工程，具有工程量大、施工工期短、施工难度大、技术，质量要求严格等特点。其超高压蒸汽管道采用A335-P22无缝钢管，设计温度538℃，操作温度520℃，设计压力1 ，操作压力11MPa。超高压蒸汽管道主管线贯穿街区主管廊，分散于热区、压缩区、急冷区、冷区，裂解炉区，共计管道延长米公里，共计焊口3300多道。管道规格：Φ*～Φ610*。焊接工作主要为A335-P22同材质焊接。耐热钢焊接作业时间、热处理周期长。高压管道坡口加工、焊接和安装是整个乙烯装置的重点和难点。 2焊接准备工作 材料检验 A335-P22无缝钢管在注明标示外，外观与普通的碳钢无缝钢管是一样的，所以在材料的验收、入库、保管、发放，必须严格执行国家的、行业的相关标准、规范及公司的相关规定，认真核对材料的质量证明文件。材料验收、核对材料证明文件需参照表1和表2数值。必须做到材料实物与材料证明相符合，并做上合格标记。根据SH3501的要
钢结构焊接技术要求
钢结构焊接技术要求 一、常规要求 1、焊工应经培训合格并取得资格证书，方可担任焊接工作。 2、重要结构件的重要焊缝，焊缝两端或焊缝交叉处必须打上焊工代号钢印。 3、焊前对焊件应预先清除焊缝附近表面的污物，如氧化皮、油、防腐涂料等。 4、在零摄氏度以下焊接时，应遵守下列条件： ①保证在焊接过程中，焊缝能自由收缩； ②不准用重锤打击所焊的结构件； ③焊接前需除尽所焊结构件上的冰雪； ④焊接前应按规定预热，具体温度根据工艺试验定。 5、焊接前应按规定预热，必须封焊主板（腹板）、筋板、隔板的端（厚度方向）及连接件的外露端部的缝隙； 6、钢结构件隐蔽部位应焊接、涂装、并经检查合格后方可封闭。 7、双面对接焊焊接应挑焊根，挑焊根可采用风铲、炭弧气刨，气刨及机械加工等方法。 8、多层焊接应连续施焊，每一层焊道焊完后应及时清理检查、清除缺陷后再焊。 9、焊接过程中，尽可能采用平焊位置。 10、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳；焊丝、焊钉在使用前应清除油污、铁锈。 11、施工单位对首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，写出工艺评定报告，并且根据评定报告确定焊接工艺。 12、焊工停焊时间超过6个月，应重新考核。 13、焊接时，焊工应遵守焊接工艺，不得自由施焊及在焊道外的母材上引弧。 14、对接接头、T形接头、角接接头、十字接等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。引弧和引出的焊缝长度：埋弧焊应大于50mm，手工电弧焊及气体保护焊应大于20mm。焊接完毕应采用气割切除引弧和引出板，并修磨平整，不得用锤击落。 15、焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理。焊缝同一部位的返修次数，不宜超过两次，当超过两次时，应按返修工艺进行。 16、焊接完毕，焊工应清理焊缝表面的溶渣及两侧的飞溅物，检查焊缝外观质量。检查合格后，应在工艺规定的焊缝部位打上焊工钢印。 17、碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24小时以后，方可进行焊缝探伤检验。 二、根据焊接结构件的特点、材料及现场条件的可能，焊接方法可选择手工电弧焊、埋弧自动焊和二氧化碳气体保护焊。
Φ15 45钢+45钢连续驱动摩擦焊焊接工艺
Φ15 45钢+45钢连续驱动摩擦焊焊接工艺概述 连续驱动摩擦焊是在外力作用下，利用焊件接触面之间的相对摩擦运动和塑形流动所产生的热量，使接触面金属件相互扩散、流动和动态再结晶而完成的固态连接方法。焊接过程不需要填充金属、焊剂或保护气体。连续驱动摩擦焊方法以优质、高效、节能、无污染的技术特点受到制造业的重视，特别是近几年来开发的搅拌摩擦焊、超塑性摩擦焊等新技术，使其在航空航天、能源、海洋开发等技术领域及石油化工、机械和汽车制造等产业部门得到了广泛应用。 一.母材技术状况 试件材料：45钢试件尺寸：Φ15×100mm 45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45。 物理性能：密度ρ：7.85g/cm3，弹性模量E：210MPa，泊松比μ：0.269。 力学性能: 抗拉强度：不小于600MPa ；屈服强度：不小于355MPa 。 伸长率：17% ；收缩率：40% ；冲击功：39J 。 钢材交货状态硬度：热轧钢：≤229HB 退火钢：≤197HB 推荐热处理温度：正火850℃淬火840℃回火600℃ 二、连续驱动摩擦焊原理 1、连续驱动摩擦焊原理如图1所示，是在摩擦压力的作用下被焊界面相互接触，通过相对运动进行摩擦，使机械能转变为热能，利用摩擦热去除界面的氧化物，在顶锻力的作用下形成可靠接头。该过程所产生的摩擦加热功率为 P＝μkρυ 式中： P——摩擦加热功率；μ——摩擦系数； k——系数； ρ——摩擦压力； v——摩擦相对运动速度。
图1 连续驱动摩擦焊的工作原理图 连续驱动摩擦焊接时，通常将待焊工件两端分别固定在旋转夹具和移动夹具内，工件被夹紧后，位于滑台上的移动夹具随滑台一起向旋转端移动，移动至一定距离后，旋转端工件开始旋转，工件接触后开始摩擦加热。此后，则可进行不同的控制，如时间控制或摩擦缩短量（又称摩擦变形量）控制。当达到设定值时，旋转停止，顶锻开始，通常施加较大的顶锻力并维持一段时间，然后，旋转夹具松开，滑台后退，当滑台退到原位置时，移动夹具松开，取出工件，至此，焊接过程结束。 整个摩擦焊接过程如图2所示。从图中可知，摩擦焊接过程的一个周期可分成摩擦加热过程和顶锻焊接过程两部分。摩擦加热过程又可以分成四个阶段，即初始摩擦、不稳定摩擦、稳定摩擦和停车阶段。顶锻焊接过程也可以分为纯顶锻和顶锻维持两个阶段。 2、连续驱动摩擦焊机普通型连续驱动摩擦焊机主要由主轴系统、加压系统、机身、夹头、检测与控制系统以及辅助装置等六部分组成。连续驱动摩擦焊机参数，见表3。
钢结构焊接中的常见问题及处理方法
传统的时效方法有：热时效、振动时效、自然时效、静态过载时效、热冲击时效等。 机架焊接焊接后进行去应力处理，有自然时效处理（时间长，去应力不彻底，）、震动时效（效率高，费用低，只能去除焊接应力的70%左右）人工加热时效（时间短费用较高，能100%去除焊接应力，同时能进行去氢处理）。 在冷热加工过程中，产生残余应力，高者在屈服极限附近。构件中的残余应力大多数表现出很大的有害作用；如降低构件的实际强度，降低疲劳极限，造成应力腐蚀和脆性断裂。并且由于残余应力的松弛，使零件产生翘曲，大大的影响了构件的尺寸精度。因此降低构件的残余应力，是十分必要的。 采用大型燃油退火炉，进行机架焊后退火处理。采用多点加热、多点温度控制方式，温控采用热电偶自动控制仪表控制加热，使炉内各部温度均匀的控制在退火温度，保证工件的退火，同时能去除焊接过程中渗入焊缝中的H原子，消除了机架焊接件的氢脆。这种工艺具有耗能少、时间短、效果显著等特点。近年来在国内外都得到迅速发展和广泛应用。 焊前预热和焊后热处理的范围、目的和方法？？ 焊前预热和后热是为了降低焊缝的冷却速度，防止接头生成淬硬组织，产生冷裂纹。焊前预热温度一般在100-200度，后热不属于热处理，也是一种缓冷措施，后热的温度在200-300度，有的单纯是为了缓冷，有的是针对消氢处理的，一定的后热温度，能使焊缝中氢扩散出来，不至于集聚导致裂纹。后热保温时间要根据工件厚度来确定，一般不会低于0.5小时的。焊后热处理的就多了，主要分为四种：1低于下转变温度进行的焊后热处理，如消除应力退火，温度一般在600-700之间，主要目的是消除焊接残余应力，2高于上转变温度进行的焊后热处理，如正火，温度在950-1150之间，细化晶粒，改善材料的力学性能，再如不锈钢的固熔、稳定化处理，温度在1050左右，提高不锈钢的耐蚀性能。尤其是抗晶间腐蚀的能力。再如淬火，不同的淬火工艺能得到不同的效果，提高钢的耐磨性，硬度等。3先高于上转变温度进行处理再进行低于下转变温度下的热处理。比如正火加回火，淬火加回火等。4在上下转变温度之间进行的焊后热处理。750-900之间，一些材料的实效强化重结晶退火等。想详细的了解，建议找些书看看。不好讲的太详细。错误之处，大家多多批评！谢谢！ 钢结构焊接中的常见问题及处理方法 （一）产生原因 （1）加工件的刚性小或不均匀，焊后收缩，变性不一致。（2）加工件本身焊缝布置不均，导致收缩不均匀，焊缝多的部位收缩大、变形也大。（3）加工人员操作不当，未对称分层、分段、间断施焊，焊接电流、速度、方向不一致，造成加工件变形的不一致。（4）焊接时咬肉过大，引起焊接应力集中和过量变形。5）焊接放置不平，应力集中释放时引起变形。 （二）预防措施 （1）设计时尽量使工件各部分刚度和焊缝均匀布置，对称设置焊缝减少交叉和密集焊缝。（2）制定合理的焊接顺序，以减少变形。如先焊主焊缝后焊次要焊缝，先焊对称部位的焊缝后焊非对称焊缝，先焊收缩量大的焊缝后焊收缩量小的焊缝，先焊对接焊缝后焊角焊
