9182溶氧表简易操作手册

Polymetron 9182溶解氧表简易操作手册一、仪表安装

二、仪表接线

打开仪表面板，看到变送器内有一块带有安装接线图的金属隔板，参照其安装图进行连接。

金属隔板

需要连接的接线有：

1、电源线连接，打开变送器内部的金属隔板，可看见电源板和如下接线端子：

L ——火线 N ——零线 PE ——接地线

2、电极线连接，其接线端子位于仪表测量板上。

电极外部屏蔽线（以蓝色标签作为标志的那根白色线），用来接金属隔板；内部屏蔽线（以绿色标签作为标志的那根白色线），用来接如下接地端子：

3、输出电流连接，其接线端子位于CPU 显示板上。

三、检查接线连接正常无误后，给仪表通电，并检查仪表对比度。 温度传感器正，接“黑色线”

温度传感器负，接“兰色线”

参比电极，在9182仪表上不用

付电极（阳极），接“红色线”

工作电极（阴极），接以红色标签作为标志的那根“白色线”

辅助，不用接

电流输出1, 4~20mA

电流输出2, 4~20mA

如对比度不够，通过调节位于CPU板左上部的电位器P1（兰色），调整仪表对比度，直到仪表显示清晰。

四、检查仪表的外观、显示、各菜单功能、按键操作是否正常，有无缺陷。

五、用万用表检查仪表的输出电流是否正常。

如输出有偏差，可按如下步骤，进行调整。

进入MENU菜单——SERVICE（服务）——ADJUST mA（调节电流）——选择OUTPUT 1或OUTPUT2，确认后，仪表分别输出4mA或20mA——并出现调整电流窗口，连续压“+或-”对应的按键，直到万用表显示的输出电流与标准值一致。

六、仪表编程

1、设置仪表的温度补偿类型，为“自动温度补偿。”

进入MENU菜单——PROGRAMMING （编程）——MEASURE（测量）——https://www.360docs.net/doc/3d11013920.html,P.（温度补偿）——设置TYPE（类型）：AUTO（自动）

2、设置仪表的输出类型与量程范围。

向客户询问量程，与DCS一致，比如：“0-100ppb”

进入MENU菜单——PROGRAMMING（编程）——mA OUTPUTS（输出）——选择输出通道OUTPUT1 /2——设置AFFECT：CONC（浓度）；TYPE：4~20；MODE：LIN （线性）；LOW：量程低点；UP：量程高点。

3、其它可采用默认设置。

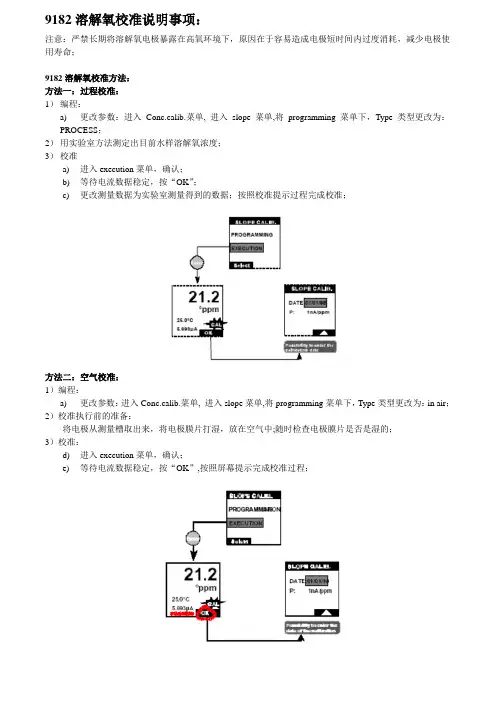

七、仪表的校验（空气校验法）

有四种校验方式，我们一般选择“电气零点校准+空气中斜率校准”

零点：选择电气零点校准法，仪表在标准频率下，自动求出零点。

进入MENU菜单——CALIBRA TION（校准）——CONC.CALIB（浓度校准）——ZERO （零点）——PROGRAMMING（编程）——设置TYPE（类型）：ElecAuto 斜率：（1）、把电极从流通池样水中取出，放入到空气中。

（2）、进入MENU菜单——CALIBRA TION（校准）——CONC.CALIB（浓度校准）——SLOPE（斜率）——PROGRAMMING（编程）——设置TYPE（类型）：AIR（空气）；P（大气压）、T（温度）采用默认值，确认保存——退出编程，返回执行EXECUTION，进入校准屏幕，如下：

屏幕上显示出当前数值和反馈电流值，“CAL”字体在闪烁，表示仪表正在进行校准，待电流稳定（大约10分钟），再按OK键确认校准。氧浓度值闪烁持续3秒钟后，出现校验结果（校验日期和斜率值）。修改校验日期确认保存后，校准完成。

（3）、将电极重新装回到流通池中，恢复到测量状态。

注：校验后斜率值在1~4uA/ppm之间，测量较好。

八、仪表探头维护

更换溶氧膜和电解液：

（1）、关断样水，从探头上拆下电气连接头；

（2）、拧松电极帽，拆下探头；

（1）（2）

（3）、拆下旧的溶氧膜帽

A、拧松注射孔螺钉和垫圈；

B、拧松探头外壳螺母；

C、在没有划伤阴极情况下卸下电极；

D、将探头中的电解液排空；

E、拆下旧的溶氧膜帽

（3）

（4）、更换新溶氧膜帽和电解液

F、将新溶氧膜帽拧在壳体上直到拧不动为止；

G、用5mL电解液重新注入探头体（检查电解液无杂质和气泡）；

H、预装电极不要施加外力；

I、拧紧探头螺母直到遇到阻力为止；

J、把注射孔螺丝和垫圈放回并拧紧螺丝确保不渗水。

（4）
