生活污水处理工艺设计方案
350m3/h建材生产废水处理工艺设计方案
四川翰克环保设备有限公司
一、概述
1、工程概况
该设计处理水量50m3/D，处理水源为生活污水
2、设计依据
《城镇污水处理厂污染物排放标准》GB18918—2002；
《给水排水工程构筑物结构设计规范》GB 50069-2002；
《给水排水工程钢筋混凝土水池结构设计规程》CECS138:2002；
《室外排水设计规范》GB50014-2006；
《建筑给水排水设计规范》GB50015-2003修订版；
《建筑中水设计规范》GB50336-2002；
《给水排水工程结构设计规范》GB50069-2002；
《建筑结构荷载规范》GB50009-2012；
《混凝土结构设计规范》GB 50010-2010；
《建筑地基基础设计规范》GB50007-2011；
《地基与基础工程质量验收规范》GB50202-2002；
《给水排水构筑物施工及验收规范》GB50141-2008；
《混凝土结构工程施工质量验收规范》GB50204-2002；
《污水综合排放标准》GB8978-1996；
《低压配电设计规范》GB 50054-2011。
二、系统要求
1、水质
出水水质满足一级A标，即SS≤10mg/L，CODcr≤50mg/L，BOD5≤10mg/L，氨氮≤5（8）mg/L，TP≤0.5mg/L。
2、系统供水
水处理系统：需方将供水管道送至设备进水口
正常流量：≥50m3/h。压力：≥0.15MPa
3、供电
需方依据供方提出容量，由需方将动力线送至电控柜上 供电电源：380V/50H Z /三相五线制
4、药品
调试及运行过程中所用消耗品由需方提供 药品名称：絮凝剂、消毒剂
三、系统处理工艺
1、污水处理工艺
达标排放
2、工艺设计参数 2.1格栅
① 栅前水深h
根据最佳水力断面公式
2v 1
2
1B Q =可得： B 1=√
2Q max v 1
② 格栅间隙数n
v h Q ???=
b sin n max α
③格栅槽总宽度B
()n b 1-n ?=＋S B
④过栅水头损失h
2h k h ?=
α
ζsin g 2v h 2
0??=
⑤栅后槽总高度H
21h h h H ＋＋=
⑥格栅槽的总长度L
αtan 0.15.01
21H L L L ＋
＋＋＋=
111tan 2αB B L －=
125.0L L =
2.2调节池
①调节池容积计算
t
Q V max =
由上式可得： V =50×1.3×8/24=21.67m 3 ②池横截面积S
h V
S =
配套设备：
① 提升水泵，2台
性能参数：Q=3m 3/h ，H=10m,N=0.35kw ②流量计，1台 性能参数：DN25
2.3一体化污水处理装置
池容V 厌=T 厌Q 24=3×6524=8.125m 3 池容V 兼=
T 兼Q 24
=
3×6524
=8.125m 3
池容V 好=
T 厌Q 24
=
10×6524
=27.08m 3
2.4沉淀池
沉淀区的表负荷为0.8~1.5m 3/m 2·h ，此方案中取1 m 3/m 2·h 。
2.5滤池
滤料体积：V =(QSo)/Nv =(65×0.076)/1.90=2.6m3
2.6消毒池
①消毒池容积计算
t
Q V max =
（2）池横截面积S
h V S =
四、项目投资费用及运行费用估算
1、主要构筑物
表6-1 构筑物一览表
序号 名 称 有效面积 单位 数量 金额 备注 1 格栅井 1600×600×2000 座 1 钢混 2 调节池 4000×2800×2300
座 1 钢混 3 设备基础 8000×4000 座 1 钢混 4 滤池基础 ?3000 座 1 钢混 5 消毒基础 5500×2000
座 1 钢混 6 风机房 座 1 业主提供 7
配电房
座
1
业主提供
2、主要工艺设备清单
表6-2 主要工艺设备清单
五、施工计划
1、安全目标
严格执行GB/T28001-2001职业健康安全管理体系标准。预防为主，控制及减少防护缺陷、设备缺陷、运动物危害、电危害和明火伤害等事故发生，每年工伤事故控制在18‰以下，火灾事故，死亡事故均为零，努
力提高员工的健康水平。
2、安全生产保证措施
安全用电措施
2.1现场用电布置
⑴现场施工用电原则执行一机、一闸、一漏电保护的“三级”保护措施。其电箱设门、设锁、编号，注明负责人。
⑵机械设备必须执行工作接地和重复接地的保护措施。
⑶照明使用单相220V工作电压，主线使用单芯直径2.5mm2铜芯线，分线使用1.5mm2铜芯线，灯距离地面高度不低于2.5m，每间（室）设漏电开关和电闸各一支。
⑷电箱内所配置的电闸、漏电、熔丝荷载必须与设备额定电流相等。不使用偏大或偏小额定电流的电熔丝，严禁使用金属丝代替熔丝。
⑸现场电工必须是经过培训，考核合格持证上岗。
2.2安全用电技术措施
⑴电气设备的设置、安装、防护、使用、维修、操作人员都必须符合JGJ46-2005《施工现场临时用电安全技术规范》要求。
⑵接地装置必须在线路及配电装置投入运行前完工，并会同设计者共同检测其接地电阻值。接地电阻不合格者，严禁现场使用带有金属外壳的电器设备，并应增加人工接地体的数量，直至接地体完全合格为止。
⑶施工现场专用的中性点直接接地的低压电力线路中，必须采用TN-S接零保护系统。
⑷保护零线应与工作零线分开，单独敷设，不作它用，保护零线PE
必须采用绿/黄双色线。
⑸保护零线必须在配电室配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接。
⑹保护零线的截面应不小于工作零线截面的1/2，同时必须满足机械强度要求。
⑺一切用电的施工机具运至现场后，必须由电工检测其绝缘电阻及检测各部分电气附件是否完整无损，绝缘电阻小于0.5欧或电气附件损坏的机具不得安装使用。
⑻电气设备的正常情况下不带电的金属外壳等均应作保护接零。
⑼施工现场的配电箱和开关箱至少配置两级漏电保护器，漏电保护器应选用电流动作型。
⑽漏电保护器只能通过工作线，开关箱应实行一机一闸制。
⑾配电系统中开关电器必须完好，设置牢固、端正。
⑿带电导线接头间必须绝缘包扎，严禁挂压其它物体。
⒀配电箱、开关箱应配锁，专人负责，定期检修。
⒁检修人员必须遵守电工操作规程，使用绝缘工具，统一组织，专人指挥。
机械安全防护措施
2.3安全施工措施
（1）机械操作人员必须经过培训考核合格持证上岗。各种机械要定机定人维修保养，做到自检、自修、自维有记录。施工现场各种机械要挂安全技术操作规程牌。
（2）蛙式打夯机必须两人操作，操作人员必须戴绝缘手套和穿绝缘鞋。手柄应采取绝缘措施。打夯机用后应切断电源，严禁在打夯机运转时清除积土。
（3）自卸汽车等在坡道停放时：下坡停放应挂上倒档，上坡停放应挂上一档，应使用三角木楔等塞紧轮胎。
施工人员安全防护措施
（4）参加施工人员是经过安全培训，并考核合格持证上岗者。施工人员进场时或进行具体操作前，须经过施工工长及安全监督员的安全交底。
（5）施工人员必须遵守现场纪律和国家法令、法规、规定的要求，必须服从项目经理部的综合管理。
（6）施工人员进入施工现场必须戴符合标准的安全帽，其配带方法要符合要求。
（7）施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹。
（8）施工人员应立足本职工作，不得动用不属本职工作范围内的机电设备。
（9）施工现场夏天给工人备足清凉解毒凉茶或盐开水。
风灾、水灾之防护措施
（10）气象机关发布暴雨、台风警报后，守卫及有关单位应随时注意收听报告台风动向之广播，转告项目经理或生产主管。
（11）台风接近本地区之前，应采取下列预防措施：
A.关闭门窗，如有特别防范设备，亦应装上。
B.熄灭炉火，关闭不必要电源或煤气。
C.重要文件及物品放置于安全地点。
D.放在室外不堪雨淋之物品，应搬进室内或加以适当之遮盖。
E.准备手电筒、蜡烛、油灯等照明物品及雨衣、雨鞋等雨具。
F.门窗有损坏应紧急修缮，并加固房屋天面及危墙。
（12）强台风袭击时，应采取下列措施：
A.关闭电源或煤气来源；
B.非绝对必要，不可生火。生火时应严格戒备。
C.重要文件或物品应有专人看管。
D.门窗破坏时，警戒人员应采取紧急措施。
E.为防止雷灾，易燃物不应放在高处，以免落地造成灾害。
安全检查制度
（13）班组每天进行班前交底活动，由班长或安全员传达工长安全技术交底，并作好当天工作环境的检查，做到当时检查当时记录。
（14）项目经理带队每星期一组织本项目安全生产的检查，记录问题，落实责任人，签发整改通知，落实整改时间，定期复查，对未按期完成整改的人和事，严格按本企业安全奖惩条例执行处罚。
（15）公司对项目进行一月一次的安全大检查。发现问题，提出整改意见，发出整改通知单，由项目经理签收，并布置落实整改人、措施、时间。如经复查未完成整改，项目经理及有关责任人将受到纪律和经济处罚。
（16）对于公司有关部门到项目随机抽查发现的问题，由项目质量安全监理组监督落实整改。
六、工程质量保证措施
完善健全的质量保证体系是企业工程质量的保证，我公司充分吸收国内外先进经验的基础上，制定了一套完整的质量控制和保障体系。
（1）认真学习图纸及国家现行规范，并不折不扣地贯彻执行；
（2）严把材料质量关，凡不合格的、没有合格证、准用证、没有检验报告的材料，一律不准进场；需要复检的材料，要及时复检及时
提出复检报告；
（3）施工前要进行书面技术交底，各项规范与技术要求，均需由施工员对班组进行贯彻，确保在施工中得到落实；对于冬季施工的相
关工作，要具有针对性、严格性，杜绝工作中的失误；
（4）遵守建设单位、施工及监理的各项管理制度，及时提交各项报告、报表等技术管理与工程管理文件，与甲方管理工作相协调；
（5）选用优质名牌设备，保证质量，在设备安装过程中认真贯彻，切实执行；
（6）现场施工质量控制执行项目经理负责制；
我公司提供的产品及所有附属的部件均是成熟的、先进的国产或进口优质产品。
（7）工程质量验收标准：
《给水排水管道工程施工及验收规范》（GB 50268-97）
《工业金属管道工程施工及验收规范》（GB 50235-97）
《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）《机械设备安装工程施工及验收通用规范》（GB 50231-98）
《现场设备、工业管道焊接工程施工及验收规范》（GB 50236-98）《电气装置施工及验收规范》（GB/J 232-82）
《自动化仪表工程施工及验收规范》（GB 50093-2002）
《中华人民共和国环境保护法》
《中华人民共和国水污染防治法》
（8）质保期：12个月
本设备质保期为从验收通过、买方接受并使用之日起24个月。在质保期内，因产品制造质量不量而产生损坏或不能正常工作，我方免费维修和正常保养。
七、售后服务承诺
如果我公司能够承揽此工程，我们将提供包括但不限于以下内容的技术支持和服务：
1、售后服务网点：
2、技术服务
（1）投标后，我公司将向用户进行完善的产品技术交底，在尊重招标书要求的前提下，提出改进建议。
（2）工程出厂前，我公司将邀请用户代表验收，并派有经验的工程师设计人员对用户代表进行技术交底并培训用户代表实际操作。
3、售后服务
（1）设备运抵现场，我方技术人员同时到达，一同开箱检验，并提供有关设备的搬运、仓储、注意事项的技术咨询服务；
（2）设备进行安装调试阶段，我方技术人员到现场协助安装调试，及时处理安装过程中所遇到的问题，确保送点一次成功；
（3）按合同要求提供产品使用、维护说明书，设备的原理图、接线图、施工图等技术资料及备品备件；
（4）设备安装完毕后协助通电试验，模拟联动的带负荷度运行；（5）产品实行终身服务制和24小时服务；
（6）质保期外，卖方负责长期优惠提供零部件，只收取成本费；（7）对需方提出的有关设备问题，做到15分钟内答复，如需派人到现场，我公司售后服务人员在4小时内到达现场，使问题得到及时的处理，让设备尽快地恢复运行，若设备故障10天内无法修复，则免费更换产品；
（8）我方免费对用户操作人员进行培训，介绍产品性能结构、操作、维护保养知识以及阅读图纸、排除一般故障的知识和技能；
（9）建立热线电话，及时了解设备运行情况、接受用户的报修、投诉、以便及时安排技术人员解答或赶赴现场；
（10）加强与用户的联系，重视用户的意见，制定各用户的质量跟踪信息卡制度，健全用户档案，并且对产品进行回访，了解设备的运行情况，以确保用户长期安全可靠地使用我厂的设备。
MBR污水处理工艺设计方案设计
MBR污水处理工艺设计 一、课程设计题目 度假村污水处理工程设计 二、课程设计的原始资料 1、污水水量、水质 （1）设计规模 某度假村管理人员共有200人，另有大量外来人员和游客，由于旅游区污水水量季节性变化大，初步统计高峰期水量约为300m3/d，旅游淡季水量低于70m3/d，常年水量为100—150m3/d，自行确定设计水量。 （2）进水水质 处理的对象为餐饮废水和居民区生活污水。进水水质： 项目COD BOD5SS pH NH3-N TP 含量/(mg/L) 150-250 90-150 200-240 7.0-7.5 35-55 4-5 2、污水处理要求 污水处理后水质应优于《城市污水再生利用景观环境用水水质》（GB18921-2002） 项目BOD5SS pH NH3-N TP 含量/(mg/L) 6 10 6.0-9.0 5 0.5 3、处理工艺 污水拟采用MBR工艺处理 4、气象资料 常年主导风向为西南风 5、污水排水接纳河流资料 该污水处理设施的出水需要回用于度假村内景观湖泊，最高水位为103米，常年水位为100米，枯水位为98米 6、厂址及场地现状 进入该污水处理设施污水管端点的地面标高为109米
三、工艺流程图 图1 工艺流程图 四、参考资料 1.《水污染控制工程》教材 2. 《城市污水再生利用景观环境用水水质》（GB18921-2002） 3.《给排水设计手册》 4、《给水排水快速设计手册》 5．《给水排水工程结构设计规范》（GB50069-2002） 6.《MBR设计手册》 7．《膜生物反应器——在污水处理中的研究和应用》顾国维、何义亮编著8．《简明管道工手册》第2版 五、细格栅的工艺设计 1.细格栅设计参数 (1)栅前水深h=0.1m； (2)过栅流速v=0.6m/s； (3)格栅间隙b 细=0.005m； (4)栅条宽度s=0.01m； (5)格栅安装倾角α=60?。 2.细格栅的设计计算 本设计选用两细格栅，一用一备 1)栅条间隙数：
污水处理厂的设计方案审批稿
污水处理厂的设计方案 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
污水处理厂的设计方案 一、工程概述 城市污水处理厂的设计工作一般分为两个阶段，即初步设计和施工图设计。城市污水处理厂的设计工作内容包括确定厂址、选择合理的工艺流程、确定污水处理厂平面与高程的布置、计算建（构）筑物等。 1、设计资料的收集与调查 （1）建设单位的设计任务书 包括设计规模（处理水量）、处理程度要求、占地要求、投资情况等。 （2）收集相关资料 包括原水水质资料、当地气象资料（温度、风向、日照情况等）、水文地质资料（地下水位、土壤承载力、受纳水体流量、最高水位等）、地形资料、城市规划情况等。 （3）必要的现场调查 当缺乏某些重要的设计资料时，则现场的调查是必需的。 2、厂址选择 城市污水处理厂厂址选择是城市污水处理厂设计的前提，应根据选址条件和要求综合考虑，选出适用的、系统优化、工程造价低、施工及管理方便的厂址。
二、处理流程选择： 污水处理厂的工艺流程是指在达到所要求的处理程度的前提下，污水处理各单元的有机组合，以满足污水处理的要求。 1、污水处理流程的选择原则： 经济节省性原则； 运行可靠性原则； 技术先进性原则。 2、应考虑的其他一些重要因素： 充分考虑业主的需求； 考虑实际操作管理人员的水平。 本次设计采用生物好氧处理法。好氧生物处理BOD5去除率高，可达90%~95%，稳定性较强，系统启动时间短，一般为2~4周，很少产生臭气，不产生沼气，对污水的碱度要求低。 污水处理工艺流程图如下： 平面图:
村生活污水处理工程设计方案
XX市XX区XX镇XX村农村生活污水处理工程 设 计 方 案 XXXX环保工程有限公司 20XX年X月
XX市XX区XX镇XX村农村生活污水处理工程 设计方案 审定： 审核： 项目总负责： 参加人员： XXXX环保工程有限公司 20XX年X月
目录第一章项目概况1 1.1.项目背景1 1.2.编制依据及范围1 1.3.设计原则2 1.4.村庄概况3 1.5.存在问题4 1.6.项目建设必要性5 1.7.项目建设场地概况6 第二章污水收集系统设计方案7 2.1.排水现状7 2.2.设计内容7 2.3.排水体制7 2.4.污水收集系统设计原则8 2.5.雨水管道设计方案8 2.6.污水管道设计方案9 第三章污水处理工艺选择13 3.1.污水量预测13 3.2.设计进、出水水质14 3.3.技术选择依据15 3.4.污水处理技术概述及比较15 3.5.工艺选择21
第四章建筑结构设计27 4.1. 结构设计27 4.2. 建筑材料和施工条件27 第五章主要构筑物及设备材料28 5.1.主要构筑物28 5.2.主要设备、材料29 第六章环境保护31 6.1.施工噪声的控制31 6.2.施工现场废物的处理31 6.3.倡导文明施工31 6.4.制定废弃物处置和运输计划31第七章工程投资概算32 7.1.工程概算32 7.2.编制内容32 7.3.编制依据32 7.4.概算编制原则32 7.5.工程项目投资概算33 第八章成本分析34 8.1.电耗34 8.2. 成本分析34 第九章工程效益35 9.1.环境效益35
9.2.经济效益35 9.3.社会效益35 第十章工程总承包施工方案37 10.1.工程建设及调试方案37 10.2.工程建设重点分析37 10.3.建设期管理组织结构概述38 10.4.项目管理组织机构38 10.5.建设期工程进度及工程质量的保证40 10.6.工艺调试方案40 10.7.时间安排40 10.8.运营管理方案41 第十一章结论42
一体化地埋式生活污水处理技术方案
300T/D 某厂区生活污水 处理 XXXXXXXXXXXXXXXXXX
第二章 设计依据、设计原则及设计范围 --------------------------- 3 第三章 设计水质水量 ------------------------------------ 5 第四章 处理工艺 -------------------------------------- 6 第五章 处理工艺设施简要说明 -------------------------------- 11 第 六 章 系 统 技 术 性 能 参 数 说 ----------------------------------------- 14 ----------------------------------------------------- 25 第十一章方案特点及售后服务 -------- ----------------------- 25 第一工程概况 --------------------------------------------------------- 2 第七章电器与控制—— 第八章污水处理设施布置 第九章环境影响分析----- 第 十 章 ------------ 19 ---------------- 22 ------------- 23 经 营 管
第一章工程概况 本方案是受业主委托，本着对业主高度负责的态度，根据给排水有关设计依据，结合贵公司在厂人数结合生活污水工程经验，依据国家相关的排放标准，对该项目做以下 具体的方案设计，为用户提供较为理想、投资省、处理效果好的工艺设备。设备采用A/0 生物处理新工艺，配有自控系统装置，有自动切换，报警功能，无需专人管理。对污水处理设施、设备和工艺进行方案设计，以供各方决策和参考。 为严格遵守有关环境法规，保护环境，本着经济建设和环境保护同步进行的“三同 时”原则。我单位受投资者邀请，在进行初步调研，并经多项生活污水处理成功的实践经验的基础上，编制该地区污水设计方案，以供有关部门决策、实施。 针对该公司的具体污水水质的特点，本方案拟采用常规的“ A/0生物接触氧化”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备采用优质的钢结构的箱体，考虑到生活区内周边环境和卫生问题，故该生活污水处理工程决定采用全埋地式结构，上部覆土，可种植花木、草坪，进一步美化环境。

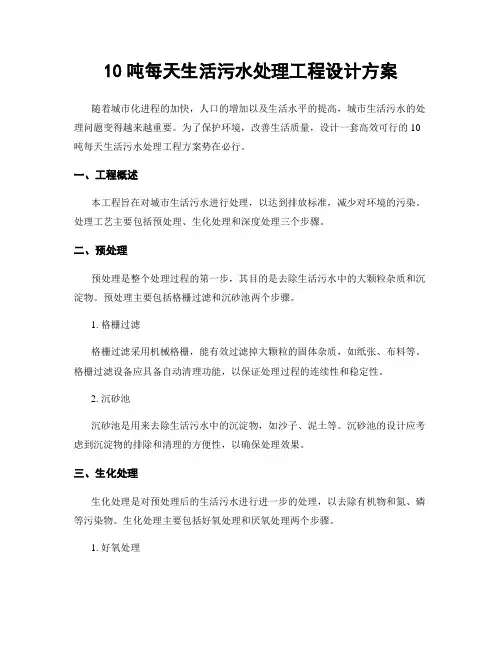

10吨每天生活污水处理工程设计方案(AO工艺)
