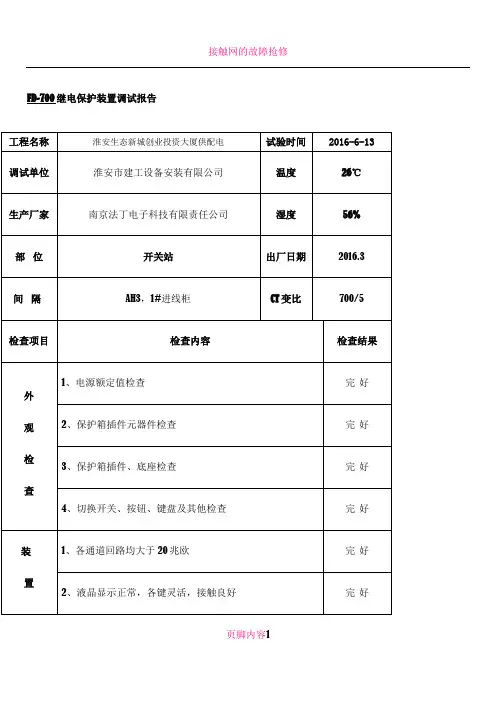

1_10kV进线装置保护调试报告
工程名称：城假日广场(时代广场）10kV配电工程试验日期：2014年10月30日安装位置: 5AH 进线柜
1.铭牌:
2.校验码检查:
3.逆变电源检查：
4.零漂检查：
5.通道有效值检查：
6．开入量检查：
7.保护试验:
1) 过流保护：
2) 零序过流保护：
3）低周保护：
4）过负荷保护：
5）重合闸：
8.保护整组试验：
1）保护跳闸及重合闸：
2）防跳：
3）开关操作及联锁回路：
9.其它检查：
10.装置异常检查:
11.二次回路绝缘检查：
12. 使用仪器、仪表:
13. 试验结果: 合格
试验人员：试验负责人：
工程名称：城假日广场(时代广场）10kV配电工程试验日期：2014年10月30日安装位置: 8AH 进线柜
1.铭牌:
2.校验码检查:
3.逆变电源检查：
4.零漂检查：
5.通道有效值检查：
6．开入量检查：
2) 零序过流保护：
3）低周保护：
4）过负荷保护：
5）重合闸：
8.保护整组试验：
1）保护跳闸及重合闸：
2）防跳：
3）开关操作及联锁回路：
9.其它检查：
10.装置异常检查:
11.二次回路绝缘检查：
12. 使用仪器、仪表:
13. 试验结果: 合格
试验人员：试验负责人：
电气专业调试报告定稿版
电气专业调试报告 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
编号：汇能电厂1#机组/电气 陕西神木汇能化工有限公司 发电工程1×30MW+1×150T/h发电机组 调试报告 江苏华能建设集团有限公司 编制时间：2014年6月 科技档案审批单 报告名称：陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组调试报告编号：汇能电厂1#机组/电气报告日期： 2014年5月 保管年限：长期密级：一般 调试负责人：王琨调试地点：汇能化工有限公司 调试人员：胡小兰董博 调试单位：江苏华能建设集团有限公司 编写：胡小兰 审核：王琨 目录
1.概述 (3) 2.分系统调试 (3) 3.开机前及升速时的测试 (10) 4.短路状态时的测试 (11) 5.空载状态时的测试 (13) 6.带负荷及72小时满负荷试运中的测试 (17) 7.调试中发现问题及改进意见 (18) 8.调试结论 (18) 1、概述： 陕西神木汇能化工有限公司发电工程，发电机、主变压器及厂用电系统的单体试验、分系统及整套启动调试，由江苏华能建设集团有限公司负责。在业主、安装、监理等有关各方的大力协作配合下，于2014年3月15日完成发电系统倒送电，经5月1日至8日发电系统空负荷测试，于2014年5月9日 1 时 52 分并网发电，于 6月10 日完成满负荷连续72小时试运，又接着完成了24小时试运，后即转入商业运行。 在本报告中，列举出各项分系统、整套调试、检验的详细数据，并作了逐项分析、判断，得出明确结论。凡有出厂数据可供对比者（如发电机空载、短路特性）均一一对比分析。各测试、检验项目（如极性、绝缘电阻、相序、电压、电流、差流、残压、轴压、灭磁、同期、励磁、联锁、传动、保护、信号、手自切换等）均达到了合格，良好的要求。
继电保护调试报告
目录 第一章 VENUS 测试软件快速入门 (1) 1软件功能特点 (1) 2 界面介绍 (1) 3试验界面介绍 (1) 4公共操作界面 (2) 5开始进行试验 (3) 6常规试验 (4) 7试验步骤 (5) 8 实验项目 (6) 第二章微机保护装置调试报告 (13) （一）WBTJ-821微机备自投保护装置 (13) 1.1 三段式复压闭锁电流保护 (14) 1.2 电流加速保护 (16) 1.3零序电流保护 (17) 1.4 零序加速保护 (18) 1.5 过负荷保护 (19) （二）WXHJ-803微机线路保护装置 (20) 2.1 差动保护调试 (21) 2.2 距离保护调试 (24) 2.3零序电流(方向)保护调试 (27) 2.4 重合闸调试 (31) （三）WHB-811变压器保护装置 (35) 3.1比率差动保护 (35) 3.2 过负荷保护 (38) 3.3 通风启动保护 (39) 3.4 有载调压闭锁保护 (40) 第三章实习总结 (41)
继电保护毕业调试实习 第一章 VENUS 测试软件快速入门 1软件功能特点 VENUS 测试软件是本公司经过多年的开发经验，全新开发的面向继电器的测试软件。 该软件包具有以下的功能特点: 模块化设计 灵活的测试方式 试验方式逐级进化 保护装置测试模板化 完整的报告解决方案 完整的测试模块 清晰的试验模块分类 完整的试验相关量的显示 试验帮助和试验模块对应 方便灵活的测试系统配置 2 界面介绍 界面布局 VENUS 继电保护测试仪第二版的主界面的布局如图所示，此界面分为左右两个部分，左边是试验方式选择栏，右边是试验方式控制栏。 在试验方式控制栏中有三个按钮代表三种不同的试验方式：元件试验、装置试验、电站综合试验，按下相应的按钮则表示将要用按钮所代表的试验方式进行试验。 试验控制栏--元件试验 在元件试验方式对应的控制栏的画面中按照常规试验、线路保护、发电机/变压器保护 三个部分分别列出了相应的试验模块，每个试验模块用一个图形按钮代表，在按钮的下方有试验模块的名称，用户只要用鼠标双击相应的试验模块按钮就可以直接进入试验界面。 3试验界面介绍 界面布局 从图中我们可以看出，试验界面分为：菜单、工具条、试验控制台、操作信息栏、任务 执行状态栏和状态条七个部分。 菜单 VENUS 测试软件的菜单栏位于界面的最上方，通过选择菜单中的菜单项，可以完成测 1
10kV开关站微机保护测控装置调试
10kV开关站微机保护测控装置调试记录 1编制依据： 1.2GB7261-87继电器及继电保护装臵基本试验方法 2通电前检测 2.1外观检查 外观检查下列内容： a.机箱表面无碰伤； b.油漆(喷塑)均匀、光彩无差异； c.键盘接触可靠； d.指示灯布臵整洁、液晶窗口无划痕。 2.2参数检查 对照装臵铭牌，检查下列内容： a.检查电源模块，电源输进电压与铭牌一致； b.检查交流模块，PT、CT型号与额定参数相同，PT与端子之间的连线正确； c.检查继电器模块，与本型号保护装臵相符合. 2.3装臵接地检测 丈量装臵接地端子机箱上、下、左、右、前、后各部分电阻，阻值应接近于零。 3尽缘、耐压检验 3.1尽缘性能 丈量各输进、输出回路对地以及各输进、输出回路之间的尽缘电阻，其阻值应大于100MW。
3.2耐压性能 在强电回路对地以及各强电回路之间施加2000V、漏电流为5mA的工频电压、历时1分钟，要求无闪烁、击穿现象。 注：耐压检验应由装臵生产厂家进行并提供试验报告 4通电后装臵设臵 装臵第一次上电后，首先进行以下工作： a.检查并记录监控及保护版本号，并确认其为最新版本； b.检查键盘所有按键，手感好，装臵响应正确； c.检查所有LED指示灯，其中运行灯为绿灯，其余为红灯； 5测控功能检验 5.1通道系数检测 为确保装臵丈量及保护定值的精度，使用标准测试源进行通道系数的检测。 测试方法： a．将所有丈量及保护CT串联，并通进1A或5A电流； b．将所有PT并联，并通进57V电压； c．记录所有通道的丈量值，并分别计算各个通道的系数，通道系数=实际值/丈量值；通道系数应在0.950～1.050之间； 5.2CT、PT满刻度检查 测试方法： a．将所有丈量及保护CT串联，并通进1A或5A电流；测得一次电流应与CT一次额定 电流相等。 b．将所有PT并联，并通进57V电压；测得一次电压应与系统额定电压相
柴油发电机组调试与方案
发电机纯电阻负载试验方案 工程名称：东莞区域省级通信枢纽楼建设项目 发电机组安装及配套环保工程 委托单位：中国移动通信集团广东有限公司东莞分公司编写单位：东莞市荣光技术工程有限公司 编写日期：2011年9月25日
发电机纯电阻负载试验方案 一：工程概况 现建设单位根据工程需要已安装 2000KW发电机组壹台，型号 3156B ，该发电机组12小时额定输出功率为常用功率 1820KW 、备用功率 2000KW 。为保证备用电源安装验收要求，制定本试验方案。 二：试验依据 1、本工程低压配电设计图纸； 2、GB/T2820.6—2009/ISO8528-6:2005《往复式内燃机驱动的交流发电机组 第6部分：试验方法》 三：试验方法 1：启动机组，检查排烟管是否漏烟； 2：在空载状态下观察机组的水温、机油压力、有无异常震动、异响、漏油、漏水、排烟是否正常、发电机输出电压、频率是否正常； 3. 发电机组12小时额定功率为 1820 KW,利用检测单位的盐水缸作负载试验，负 载取设计要求 1820 KW。其中空载10分钟,25%负载30分钟、50%负载60分钟、75%
负载60分钟、100%负载120分钟。发电机额定输出功率为 1820KW试验至100%，即 1820 KW. 4.试验过程中按GB/T2820.6-2009的试验项目记录8项，输出电流、输出电压、频率、功率、室温、柴油机油压、冷却水温度、柴油机转速等。 四：耗油量 发电机组型号：3516B 发动机型号：3516 备用功率：2000KW 主用功率：1820KW 耗油量（以全负载计）579.7 公升/小时 五：检测人员： 六：安全措施： 1. 每次发电机检测指定专人担任现场安全监督负责人，负责检测现场安全监督工作，包括： ⑴吊卸安全：确定电缆及盐水缸吊卸位置；督促非吊卸工作人员不得进入吊装危险范围。 ⑵电缆：放缆（收缆）指挥，防止缆架失稳伤人；电缆接线检查及绝缘测试；安装、拆御电缆前验电工作，防止触电事故发生。
微机保护实验指导书
微机保护（演示）实验提纲（暂用） 实验基本内容： ●微机保护装置硬件结构认识与基本接线 ●微机保护操作界面熟悉与整定操作 ●微机保护定值检验 实验项目 ●三段式微机电流保护实验 ●微机重合闸实验 ●微机变压器差动保护实验 实验设备： ●南瑞继电保护屏 ●LHDJZ-ⅢB试验台 实验地点： 电力实训中心9318，9227 南京工程学院电力学院继电保护教研室
1 观察微机保护装置的硬件结构 1.1观察对象： 220kV线路保护屏，110kV线路保护屏，主变保护屏，母线保护屏2.2内容及步骤： 观察各保护屏外部结构； 观察保护装置的面板及部件； 背板插件插拔，观察插件上的内容； 端子排，接口及连接片（压板）等。
2 三段式电流微机保护实验 2.1实验目的 熟悉微机保护调试过程和操作方法；学习微机电流保护定值调整的方法；研究系统运行方式对保护的影响；熟悉重合闸与保护配合方式。 2.2电流保护流程
2.3实验接线 电流、电压保护实验一次系统图 微机电流保护实验原理接线图 2.4实验步骤 （1） 按图接线，同时将变压器原方CT （TA ）的二次侧短接。 （2）将模拟线路电阻滑动头移动到0欧姆处。 （3）运行方式选择，置为“最小”处。 （4）合上三相电源开关，调节调压器输出，使台上电压表指示从0V 慢慢升到100V ，注意此时的电压应为变压器二次侧电压，其值为100V 。 （5）合上微机保护装置电源开关，利用菜单整定有关定值。 （6）微机电流保护Ⅰ段（速断）、Ⅱ、Ⅲ段投入，将LP1接通（微机出口连接片投入）。 （7）合上直流电源开关，合上模拟断路器，负荷灯全亮。 （8）任意选择两相短路，如果选择AB 相，合上AB 相短路模似开关。 （9）合上故障模拟断路器3KO ，模拟系统发生两相短路故障，此时负荷灯部分熄灭，电流表读数约为7.14A 左右，大于速断（Ⅰ段）保护整定值，I 段保护动 2A 2B 2C （来自PT 测量） （来自2CT 互感器二次侧）
微机保护装置调试作业指导书
微机保护装置 调试作业指导书 编制: 审核: 批准： 2018年11月20日发布2018年11月20日实施
1.目的 为保证微机保护装置的试验质量，特制定本规定。 2.范围 本规范仅适用于：线路保护装置；主变保护装置；电容器保护装置；备用电源自投装置；PT并列保护装置；综合测控保护装置；小电流接地检测装置；非电量保护；差动保护等的调试。 3.职责 3.1试验人员负责试验全过程的安全防护； 3.2试验人员负责试验的准备和实施； 3.3试验人员负责试验的结果的记录、试验数据的处理； 3.4试验人员负责试验设备的使用和管理。 4.工作装备 4.1调整必备设备无 5.工作内容 5.1、系统参数定值的整定： 保护CT变比；测量CT变比；零序CT变比；母线PT变比；线路PT（如进线柜PT)变比及接线方式； 严格按照一次系统图结构及参数对CT的接线方式、CT、PT额定值进行设置。不使用的可以不设置。 5.2保护压板投切： 常用的保护段：速断，时限速断，过流，零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。 保护压板设为“投”或“1”，则为此保护功能投上。保护定值中有控制字的可通过控制字进行投退，且可通过后台进行投退。只有控制字，软压板状态（若未设置则不判），硬压板状态（若未设置则不判）均有效是才投入相关的保护元件，否则退出该保护元件。 根据各单元柜控制回路原理图，确定所需要的保护类型，其他不用的均需要“退”掉，防止对投入的保护段造成影响。 5.3保护定值修改： 常用的三段电流保护：速断，时限速断，过流。还有零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。此类保护定值一般有两部分组成：定值大小，动作时间。仔细阅读保护说明书，根据图纸要求和试验条件合理整定保护参数，定值修改
电气专业调试报告.
编号：汇能电厂1#机组/电气 陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组 调试报告 江苏华能建设集团有限公司 编制时间：2014年6月
科技档案审批单 报告名称：陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组调试报告 编号：汇能电厂1#机组/电气报告日期：2014年5月 保管年限：长期密级：一般 调试负责人：王琨调试地点：汇能化工有限公司调试人员：胡小兰董博 调试单位：江苏华能建设集团有限公司 编写：胡小兰 审核：王琨
目录 1.概述 (3) 2.分系统调试 (3) 3.开机前及升速时的测试 (10) 4.短路状态时的测试 (11) 5.空载状态时的测试 (13) 6.带负荷及72小时满负荷试运中的测试 (17) 7.调试中发现问题及改进意见 (18) 8.调试结论 (18)
1、概述： 陕西神木汇能化工有限公司发电工程，发电机、主变压器及厂用电系统的单体试验、分系统及整套启动调试，由江苏华能建设集团有限公司负责。在业主、安装、监理等有关各方的大力协作配合下，于2014年3月15日完成发电系统倒送电，经5月1日至8日发电系统空负荷测试，于2014年5月9日 1 时 52 分并网发电，于 6月10 日完成满负荷连续72小时试运，又接着完成了24小时试运，后即转入商业运行。 在本报告中，列举出各项分系统、整套调试、检验的详细数据，并作了逐项分析、判断，得出明确结论。凡有出厂数据可供对比者（如发电机空载、短路特性）均一一对比分析。各测试、检验项目（如极性、绝缘电阻、相序、电压、电流、差流、残压、轴压、灭磁、同期、励磁、联锁、传动、保护、信号、手自切换等）均达到了合格，良好的要求。 通过满负荷的连续考验，几次开停、并网，各一、二次设备及其保护、信号、仪表等均良好，无异、未出现放电、过热、误动、拒动、错发信号等。达到了机组投入商业运行要求。 2、分系统调试 2.1发电机控制、保护、信号回路传动试验 2.1.1控制及信号回路传动试验： （1）发电机出口开关动作分、合闸，指示灯指示正确，后备保护装置显示正常，综合控制系统能发出与之对应的信号。 （2）在同期屏动作合闸时，各同期开关位置正确，并且合闸回路闭锁可靠。（3）发电机出口开关柜隔离刀控制可靠，信号正确。 2.1.2保护及信号回路传动试验 （1）差动保护（整定值：纵差 4In ）纵差保护：模拟差动保护动作，装置参数显示正确，保护动作能可靠跳开主开关及灭磁开关，综合控制系统能发出与之对应的信号。 （2）后备保护（整定值：过流 4.7A 过负荷：3.78A 过压 137V）过电流保护、过电压保护、过负荷保护：模拟各保护动作，装置参数显示正确，保护动作可靠，并且过流及过压保护动作跳开主开关及灭磁开关，综合控制系统能发出与
微机继电保护装置的调试技术
微机继电保护装臵的调试技术 1 引言 近年来，随着微机型继电保护装臵的普遍使用，种类、型号、产地之多，给许多设计和现场调试人员带来很大困难。根据现场实例，针对SEL-587型微机型继电保护装臵的调试，详细介绍微机型变压器差动保护装臵的原理和调试方法。 2 微机型变压器差动保护装臵的实现原理 差动保护采用分相式比率差动，即A、B、C任意一相保护动作就有跳闸出口。以下判据均以一相为例，当方程（1）、（2）同时成立时差动元件保护动作。 I DZ＞I DZ0（I ZD＜I ZD0）（1） I DZ＞I DZ0＋K（I ZD－I ZD0）（I ZD≥I ZD0）（2） I2DZ＞K2×I DZ 其中：I DZ为差动电流 I DZ0为差动保护门坎定值 I ZD为制动电流 I ZD0为拐点电流 I2DZ为差动电流的二次谐波分量 K为比率制动特性斜率 K2为二次谐波制动系数 国内生产的微机型变压器差动保护装臵中，差动元件的动作特性多采用具有二段折线式的动作特性曲线（如图1所示）。SEL-587型装臵采用三段折线式动作曲线，但可根据实际情况只采用二段式动作特性曲线。 图1 采用二段折线式差动动作特性曲线 3装臵在实际应用中需要解决的问题
3.1解决变压器差动保护中不平衡电流的措施 （1）解决变压器两侧绕组结线不同所产生电流相位不同 微机型差动保护装臵中各侧不平衡电流的补偿是由软件完成的。变压器各侧CT二次电流由于接线造成的相位差由装臵中软件校正，变压器各侧CT二次回路都可接成Y形（也可选择常规继电器保护方式接线），这样简化了CT二次接线。SEL-587型装臵中提供了14种类型的变压器两侧CT二次不同接线的设臵（国产装臵通常仅有两种方式选择），通过对TRCON和CTCON整定值的正确设臵和选择相对应的计算常数A和B，装臵就完全解决了变压器差动保护中的不平衡电流问题。如图2为某冷轧带钢工程35/10KV主变压器两侧电流互感器二次接线图（这种接线方式属于装臵中B13类型）。 图2 B13型Δ-Y变压器带有Y-Y的CT连接 （2）解决变压器两侧电流互感器变比不能选得完全合适 微机型差动保护装臵是采用设臵不平衡系数，通过软件计算来调节。通常以高压侧为基准，高压侧不平衡系数固化为“1”，低压侧不平衡系数则按该装臵要求的特定计算公式计算后将参数设臵在装臵中。SEL-587型装臵采用两侧分别计算不平衡系数的办法，装臵内部设臵了TAP1和TAP2两个参数来进行电流的调整，参数的计算是通过该装臵的特定计算公式来进行。 3.2解决变压器励磁涌流 在变压器空载投入和外部故障切除后电压恢复的过程中，将会产生很大的励磁涌流。涌流中含有数值很大的非周期分量，其二次谐波分量占有一定数量，常规差动继电器则是采用速饱和变流器来消除它的影响，而微机型差动保护装臵是
发电机组调试方案secret
发电机组调试方案 一、工程概况： 工程参与单位： １、建设单位：***房地产开发有限公司 ２、设计单位：中国***设计工程有限公司 ３、监理单位：***工程监理有限公司 ４、施工单位：***房屋开发建设有限公司 该工程是广州***开发有限公司兴建的商住楼，位于广州市***，北靠***城市广场，西临***交通方便，地理位置优越。 ***大厦配备一台800KW柴油发电机，15秒内应急自起动与市电进行电气机械连锁,防止并列运行,消防时作消防应急电源,平时可作重要负荷备用电源。此方案即专门针对此发电机组试运行而制订。 二、设备试运转的目的与范围： （一）目的：安装的最后阶段就是设备试运转及其调整试验。通过设备单机、无负荷运转，检查机械和各系统联动的实际状况，并通过运转过程中必要的调整试验使机械和各系统联动达到正常运转，符合使用要求。 （二）范围： 1、柴油发电机组空载、带载整车试运转 三、设备试运转的依据和标准： 1、GB50231-98《机械设备安装工程施工及验收通用规范》； 2、GB50303-2002《建筑电气工程施工质量验收规范》； 3、ZJQ00-SG-006-2003《建筑电气工程施工工艺标准》 3、设计图纸及设计修改、变更资料； 4、设备技术文件。
四、调试工作机构图： 五、设备运转应具备的条件 (一)参与试运转的设备及其附属装置（包括：电气、仪表等），均应按设计图纸以及设备技术文件全部施工完毕，且经检查验收质量符合要求。工程相应施工记录及资料应齐全，设备的电气（仪表）控制等装置均应按系统检验完毕，应符合试运转要求。 （二）试运转需要空载、带载运行均能满足试运转要求； （三）试运转需用的材料、检测仪器，施工机具、安全防护设施及用具，应备齐且能满足试运转要求。 （四）对大型、复杂且十分重要的设备，应制订单项运转方案或运转操作规程。设备试运转及调试方案，应经监理、建设单位审查审批同意后，试运转方可正式进行。 （五）参加试运转的人员，应熟悉设计，了解工艺流程及原理；熟悉设备技术文件，了解的构造及性能；掌握试运转程序及设备调试领导小组 *** 电气专业负责人 *** 厂家技术负责人 *** 调试班组 技术负责人 ***
发电机组保护调试报告
调试用仪器仪表----------------------------------------- 5 说明-------------------------------------------------- 5 发变组保护A 1柜------------------------------------------ 6 1.一般性检查---------------------------------------------- 6 2.版本信息---------------------------------------------- 6 3.交流采样---------------------------------------------- 7 4.发电机差动保护10 5.发变组差动保护-------------------------------------------- 12 6.主变差动保护---------------------------------------------- 15 7.高厂变差动保护-------------------------------------------- 18 9.发电机阻抗保护-------------------------------------------- 24 10.发电机失磁保护------------------------------------------- 25 11.发电机失步保护----------------------------------------- 26 12.发电机过电压保护--------------------------------------- 26 13.发电机过激磁保护----------------------------------------- 26 14.发电机低频保护----------------------------------------- 26 15.发电机定子对称过负荷保护27 16.发电机定子不对称过负荷保护27 17.发电机逆功率保护--------------------------------------- 28 18.发电机程跳逆功率保护----------------------------------- 29 19.发电机匝间保护------------------------------------------- 29
微机保护装置改造施工方案
微机保护装置改造施工方 案 Prepared on 22 November 2020
老电厂微机保护装置改造施工方案 编制： 校核： 审核： 审定： 批准： *****项目经理部 二○一二年八月 一、适用范围： 本施工方案适用于老电厂6kV母线I、II段母联及II、III段母联微机保护装置改造，老电厂#1并网线、#2并网线线路保护装置安装调试等。 二、编制依据 1. **电力规划设计研究院施工图纸资料 2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB 50148-2010） 3.《电气装置安装工程盘、柜及二次回路接线施工验收规范》(GB50171-92) 4.《电气装置安装工程母线装置施工及验收规范》GB 50149-2010 5.《电气装置安装工程接地装置施工及验收规范》（ GB 50169-2006） 6.《电气装置安装工程电气设备交接试验标准》（ GB 50150-2006） 7.《电气装置安装工程质量检验及评定规程》（DL/～17-2002） 8.《国家电网公司输变电工程施工工艺示范手册变电工程分册》（电气部分2006版） 9. 设备厂家图纸及说明书 三、工程概况
本次施工按照老电厂停产大修方案的停电时间安排，将老电厂6kV母联开关保护装置改造，并将开关、保护装置调试正常；将原#1、#2并网线（老电I、II线）原保护屏拆除，安装线路保护装置；对两条线路定值进行整定并将开关、保护装置调试、传动试验正常。 四、老电厂改造工程组织机构 （一）老厂停产大修领导小组 组长： 副组长： 成员： （二）监理单位 监理工程师： 监理安全工程师： （三）施工单位 项目经理： 现场施工负责人： 施工安全员： 施工技术员： 施工人员： 五、施工进度计划 2012年8月21日7：00-19：00，老电厂6kV I、II段母联开关保护装置改造。 2012年8月21日7：00-2012年8月22日19：00，老电厂6kV II、III段母联开关保护装置改造。
110KV及以下线路微机保护装置调试的安全及技术措施
110KV及以下线路微机保护装置调试的安全及技术措施 一、110KV及以下微机保护装置调试工作前的准备 1、检修作业5天前做好检修准备，并在检修作业前2天提交相关工作申请。准备工作主要包括检查设备状况、反措计划的执行及设备的缺陷统计等。 2、根据本次校验的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项。 3、开工前一天，准备好作业所需的仪器仪表、相关材料、工器具。要求仪器仪表、工器具应试验合格，满足本次作业的要求，材料应齐全。 仪器仪表：1000V摇表、微机继电保护测试仪、钳形相位表、数字万用表 工器具主要包括个人工具箱、（模拟断路器） 4、最新定值单、相关图纸、上一次的试验报告，技术资料（图纸、技术说明书、使用说明书、校验规程，要求图纸及资料应与现场情况保持一致 5、准备安全控制卡、工作票 二、安全技术措施 （以下分析基于110KV 及以下线路微机保护装置调试现场功能工作危险点及控制） （一）人身触电 1、防止误入带电间隔：熟悉工作地点、带电部位，设立运行标志、地线、安全围栏 2、试验仪器电源的使用：必须装有漏电保安器，工具包绝缘、至少两人进行，一人操作、 一人监护，禁止从运行设备上取电源。 3、保护调试及整组试验：工作人员之间应相互配合，通电、摇绝缘、传动开关负责人之间 做好联系。 （二）防“三误”事故的安全技术措施 1、执行安全措施票（安全控制卡） 2、不允许在未停运的保护装置上进行试验和其他测试工作。 3、不允许用卡继电器触点、短路触电等人为手段作为保护装置整组试验。 4、现场工作使用的图纸的正确性、唯一性及修改二次回路的流程及相应的传动检查方案 5、记录开工前状态（压板、保险、把手）做措施（电流、电压、故障录波、通讯接口）验电验地、清扫紧固、核对端子排接线、整定定值、测量压板电位、电压切换试验、盘上盘下电阻试验、摇绝缘、测正负之间电阻、恢复措施。 “不能以传动代替查线、也不能以查线代替传动”
继电保护试验报告标准格式
C S L101B线路保护全部定期检验调试报告 1．绝缘试验 以开路电压为1000V的摇表按下表对各回路进行绝缘试验，绝缘电阻应不小于10兆欧。试验结果填入表1。 2．直流稳压电源检查 2.1 经检查，本装置电源的自启动性能良好，失电告警继电器工作正常（）。 2.2各级输出电压值测试结果见表2。 4．经检查，本装置CPU及MMI所使用的软件版本号正确（），记录见附表1。 5．经检查，本装置主网1、主网2及本装置所附带的打印卡、打印电缆线全部完好，打印功能正常（）。 6．开入量检查 6.1 保护压板开入量检查全部正确（），记录于表3。
7．开出传动试验 a. 保护开出传动试验 对CPU1、CPU2、CPU3进行开出传动试验，注意观察灯光信号应指示正确，并在装置端子上用万用表检查相应接点的通断（），试验结果记录于表5 。
b. 重合闸开出传动试验 对CPU4进行开出传动试验（），结果记录于表6。 c. 经检查，起动元件三取二闭锁功能正确（）。
8.1 零漂调整打印结果记录于附表4，要求允许范围为±0.1（）。 8.2 电流、电压刻度调整打印结果记录于附表5，要求误差小于±2%（）。 8.3 经检查，电流、电压回路极性完全正确（）。 9．模拟短路试验 9.1 各保护动作值检验 a.经检查，高频距离保护在0.95倍定值时可靠动作，在1.05倍定值时 可靠不动作（）； b.经检查，高频零序保护在0.95倍定值时可靠不动作，在1.05倍定值 时可靠动作（）； c.经检查，相间、接地距离I段保护在0.95倍定值时可靠动作，在1.05 倍定值时可靠不动作（）； d.经检查，相间、接地距离II段、III段保护在0.95倍定值时可靠动 作，在1.05倍定值时可靠不动作（）； e.经检查，零序I段保护在0.95倍定值时可靠不动作，在1.05倍定值 时可靠动作（）； f. 经检查，零序II段、III段、IV段保护在0.95倍定值时可靠不动 作，在1.05倍定值时可靠动作（）； g. 经检查，保护装置在单相接地短路和两相短路时可靠不动作，在三相
微机保护装置改造工程施工组织设计方案
. 老电厂微机保护装置改造施工方案 编制： 校核： 审核： 审定： 批准： *****项目经理部 二○一二年八月
一、适用围： 本施工方案适用于老电厂6kV母线I、II段母联及II、III段母联微机保护装置改造，老电厂#1并网线、#2并网线线路保护装置安装调试等。 二、编制依据 1. **电力规划设计研究院施工图纸资料 2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》（GB 50148-2010） 3.《电气装置安装工程盘、柜及二次回路接线施工验收规》(GB50171-92) 4.《电气装置安装工程母线装置施工及验收规》GB 50149-2010 5.《电气装置安装工程接地装置施工及验收规》（ GB 50169-2006） 6.《电气装置安装工程电气设备交接试验标准》（ GB 50150-2006） 7.《电气装置安装工程质量检验及评定规程》（DL/T5161.1～17-2002） 8.《国家电网公司输变电工程施工工艺示手册变电工程分册》（电气部分2006版） 9. 设备厂家图纸及说明书 三、工程概况 本次施工按照老电厂停产大修方案的停电时间安排，将老电厂6kV母联开关保护装置改造，并将开关、保护装置调试正常；将原#1、#2并网线（老电I、II 线）原保护屏拆除，安装线路保护装置；对两条线路定值进行整定并将开关、保护装置调试、传动试验正常。 四、老电厂改造工程组织机构 （一）老厂停产大修领导小组
组长： 副组长： 成员： （二）监理单位 监理工程师： 监理安全工程师： （三）施工单位 项目经理： 现场施工负责人： 施工安全员： 施工技术员： 施工人员： 五、施工进度计划 2012年8月21日7：00-19：00，老电厂6kV I、II段母联开关保护装置改造。 2012年8月21日7：00-2012年8月22日19：00，老电厂6kV II、III段母联开关保护装置改造。 2012年8月21日7：00-2012年8月22日19：00，（8月22日对35KV Ⅰ段母线送电时，#1并网线没有保护，靠新电厂对侧保护）对老电厂#2并网线保护装置接线，定值整定及开关调试。 2012年8月23日7：00-2012年8月25日19：00，老电厂#1并网线保护装置改造，定值整定及开关调试。
电气专业调试报告
电气专业调试报告公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
编号：汇能电厂1#机组/电气 陕西神木汇能化工有限公司 发电工程1×30MW+1×150T/h发电机组 调试报告 江苏华能建设集团有限公司 编制时间：2014年6月 科技档案审批单 报告名称：陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组调试报告编号：汇能电厂1#机组/电气报告日期： 2014年5月 保管年限：长期密级：一般 调试负责人：王琨调试地点：汇能化工有限公司 调试人员：胡小兰董博 调试单位：江苏华能建设集团有限公司 编写：胡小兰 审核：王琨 目录
1.概述 (3) 2.分系统调试 (3) 3.开机前及升速时的测试 (10) 4.短路状态时的测试 (11) 5.空载状态时的测试 (13) 6.带负荷及72小时满负荷试运中的测试 (17) 7.调试中发现问题及改进意见 (18) 8.调试结论 (18) 1、概述： 陕西神木汇能化工有限公司发电工程，发电机、主变压器及厂用电系统的单体试验、分系统及整套启动调试，由江苏华能建设集团有限公司负责。在业主、安装、监理等有关各方的大力协作配合下，于2014年3月15日完成发电系统倒送电，经5月1日至8日发电系统空负荷测试，于2014年5月9日 1 时 52 分并网发电，于 6月10 日完成满负荷连续72小时试运，又接着完成了24小时试运，后即转入商业运行。 在本报告中，列举出各项分系统、整套调试、检验的详细数据，并作了逐项分析、判断，得出明确结论。凡有出厂数据可供对比者（如发电机空载、短路特性）均一一对比分析。各测试、检验项目（如极性、绝缘电阻、相序、电压、电流、差流、残压、轴压、灭磁、同期、励磁、联锁、传动、保护、信号、手自切换等）均达到了合格，良好的要求。
微机保护实验报告
微机保护实验报告 试验一 变压器差动保护试验 一、 试验目的 1.熟悉变压器纵差保护的组成原理及整定值的调整方法。 2.了解差动保护制动特性的特点，加深对微机保护的认识。 3.学习微机型继电保护试验测试仪的测试原理和方法 差动保护作为变压器的主保护，配置有波形对称原理的差动保护和差动电流速断保护。其中，差动电流速断保护能在变压器区内严重故障时快速跳开变压器的各侧开关。 二、试验原理 电力变压器是电力系统中不可缺少的电力设备。其故障分为内部故障和外部故障两种。电流差动保护不但能够正确的区分区内外故障，而且不需要与其他元件的保护配合，就可以无延时地切除区内各种故障，具有独特的特点而被广泛的用作变压器的主保护。图1所示为三绕组变压器差动保护的原理接线图。图2为工况下，变压器相关电气量的向量关系图。 这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT 接成△，把低压侧的二次CT 接成Y 型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT 变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。 而微机保护要求接入保护装置的各侧CT 均为Y 型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。变压器差动保护软件移相均是移Y 型侧，对于?侧电流的接线，TA 二次电流相位不调整。电流平衡以移相后的Y 型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。若?侧为△-11接线，软件移相的向量图如图2。 1I 、2I 分别为变压器一次侧和二次侧的电流，参考方向为母线指向变压器；'1I 、'2I 分别为相应的电流互感器二次侧电流。流入差动继电器KD 的电流为： ''12 r I I I =+ 保护动作的判据为： 图1差动保护接线图 图2工况向量关系图
微机综合保护装置调试报告(样表)
№：001装置名称 型号/规格 试验设备微机综合保护测控装置 校验调试报告 微机综合线路保护单元 MLPR-610Hb-3工程名称： XX化工公司15万吨/年合成氨及20万吨尿素工程单元名称： 生产日期 2011年12月出厂编号Lb6 制造厂商珠海万力达电气股份有限公司微机继电保护测试系统ONLLY-AD461,№AD461L055301； 兆欧表ZC25B-3,№8894；万用表DT890,№C3 检查结果 面板清洁无损 外壳完整无损,插件xx紧固 绝缘阻值 (MΩ) 一、外观检查 检查内容 装置面板 外壳及插件
测试项目 交流输入对地 直流输入对地检查内容 背板端子排 绝缘阻值 (MΩ)检查结果端子排整齐完整,接线紧固可靠测试项目交流输入对直流输入交流对开入(出)回路10V 9.98 9.98 9.9830V 29.99 30.00 29.99绝缘阻值 (MΩ) 二、绝缘检查 测试项目 开入回路对地 开出回路对地 1A 0.99 0.98
0.983A 2.99 3.00 2.995A 5.01 5.01 5.01 >50 >50>50 >50>50>50 50V 50.01 50.02 50.01备注 三、电流采样检查(加三相对称电流)&电压采样检查相别电流 A相（A） B相（A） C相（A） 定值名称 速断电流
限时速断电流 过电流定值 过负荷过流相别电压 A相（V） B相（V） C相（V） 四、保护定值校验（根据用户定值清单给出数据整定校验） 整定动作值（A）整定时限（S）校验动作值（A）动作时间（S）13.68 6.84 3.01 2.740.1 0.5 15 3013.68 6.85 3.02 2.740.095 0.493 15.025 29.896
发电机保护装置调试报告
1、工程概况 2、调试依据 3、设备参数 4、仪器设备 5、装置调试 6、调试结论
发电机保护装置调试报告 1、工程概况 2、调试依据 2.1《火电工程调整试运质量检验及评定标准》（2006年版）。 2.2《火力发电建设工程启动试运及验收规程》DL/T5437-2009。 2.3《电气装置安装工程电气设备交接试验标准》GB50150-2006。 2.4《继电保护和安全自动装置技术规程》GBT14825-2006。 2.5厂家技术说明书及图纸。 2.6设计院施工图。 3、设备参数 3.1产品型号：CSC-360E系列 3.2额定交流数据 3.2.1额定交流电流In：5A。 3.2.2额定交流电压：Un:100V,100/√3V 3.2.3额定频率fn：50HZ。 3.3额定直流数据 220V，允许变化范围80%~115%。 3.4生产厂家：北京四方继保有限公司 4、仪器设备 三相试验装置一台 单相试验仪一台 交流电流表一块 交流电压表一块 数字万用表一块 常规及专用工具一套 兆欧表500V、1000V、2500V 各一台 足够的试验测试线 5、装置调试 5.1通电前检查 5.1.1所有互感器的屏蔽层的接地线均已可靠接地，装置外壳已可靠接地。 5.1.2装置面板型号指示、端子号指示、装置铭牌、额定参数、出厂日期及编号等标注完整、正确。 5.1.3装置端子螺丝、固定螺丝紧固可靠，外观无明显变形及划痕。 5.1.4装置背部厂家配线正确无误。外部回路配线正确无误。 5.1.5发电机出口及发电机中性点电流互感器、电压互感器的型号、变比和等级一致。 5.1.6电压电流回路所接电缆线芯截面满足设计和规程要求。 5.1.7对照图纸检查发电机保护回路二次元件连接正确，回路满足设计要求。 5.1.8检查发电机主开关在断开位置。 5.1.9检查发电机出口电压互感器一次保险确已取下。 5.1.10检查MK开关在断开位置。 5.2绝缘检查
微机保护实验报告
实验十一微机变压器差动速断特性实验 一、实验目的 1、掌握微机变压器差动速断的检验方法。 2、掌握微机保护综合测试仪的使用方法。 3、掌握微机变压器差动速断的构成方法。 二、实验项目 1、微机变压器差动速断保护的测试。 三、实验步骤 1、实验接线图如下图所示： 2、将接线图中的IA、IB、IC、IN分别接到保护屏端子排对应的5（I-1）、6（I-2）、7（I-3）、12（I-8）号端子；UA、UB、UC、UN分别接到保护屏端子排对应的1（I-13）、2（I-14）、3（I-15）、4（I-16）号端子；K1、K2分别接到保护屏端子排对应的33（I-33）、34（I-34）号端子；n1、n2分别接到保护屏端子排对应的72（220VL）和73（220VN）号端子。 3、微机变压器差动速断保护的测试，方法如下： ⑴，连接好测试线（包括电压线、电流线及开关量信号线的连接，包括电压串联和电流并联），打开测试仪，选择测试主界面，可选择用“装置定检”中的差动测试、“任意测试”中的“连续输出”方式、“常用测试”中的“静态测试”等方式来完成。（具体参见M2000使用手册）。这里以选择“任意测试”方式来完成，其主界面如下：
⑵、触发方式测试方法： 第一步：连接好需要测试项目的电流线、电压线及开关量信号线（不需要的可以不接）（下同）； 第二步：进入任意测试，选择触发测试方式。 第三步：参数设置。设置故障前电流电压值；故障前时间、最长故障时间、故障后时间，设置动作开关量通道及动作方式； 第四步：设置故障态参数。选择故障类型，设置故障时的各相参数及Vz的输出参数，选择是否需要输出开关量。第五步：开始测试。点击测试按钮或者点键盘的F5键。测试自动完成。 ⑶、手动测试方法 第一步：接好线，打开测试仪。选择手动测试，设置参数电流（幅值）、电压（幅值）、频率、相位的变化步长，是否选择联动及设置需要联动相；
