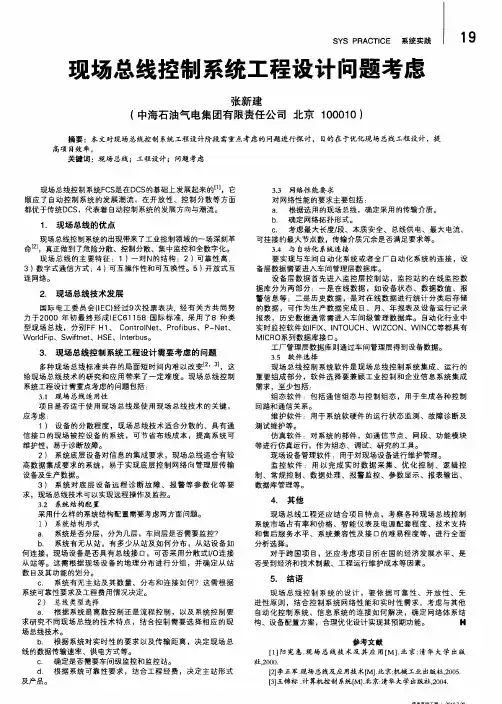

现场总线控制系统的工程设计

现场总线知识点总结(打印版)

1.集散控制系统是以微型计算机为基础的分散性综合控制系统。集散控制系统 的实质是利用计算机技术对生产过程进行集中监视、操作、管理和分散控制的 一种新型控制技术。它是计算机技术、通信技术、控制技术和CRT显示技术（简称4c技术）相互渗透发展的产物。采用危险分散、控制分散，而操作和管理集中的基本设计思想，以分层、分级和合作自治的结构形式，适应现代工业的生产和管理要求。 2.集散控制系统由集中管理部分、分散啊控制检测部分和通信部分组成。集 中管理部分可分为运行员操作站、工程师工作站和管理计算机；分散控制监测部分按功能可分为控制站、监测站；通信部分用于完成控制指令及各种信息的传递和数据资源的共享。集散控制系统按照自下而上的功能可分为四层：现场控制级、过程装置控制级、车间操作管理级和调度管理级。 3.集散控制系统组态功能包括硬件组态和软件组态。 4.CRT操作方式的特点：信息量大、显示方式多样化、操作方便容易、透明度 提高。 5.组态操作包括系统组态、控制组态、画面组态和操作组态。 6.过程画面组态主要由静态画面、动态画面及画面合成等内容组成。 7.集散控制系统的显示画面可分为四层：区域显示、单元显示、组显示、细目 显示。 8.集散控制系统的显示画面分为：概貌显示画面、过程显示画面、仪表面板显 示画面、趋势显示画面、报警显示画面、系统显示画面。 9.数据信息：具有一定编码、格式和字长的数字信息。 10.传输速率：指信道在单位时间内传输的信息量。 11.传输方式：①单工方式：信息只能沿单方向传输的通信方式②半双工方 式：信息可沿着两个方向上传输，但在某一时刻只能沿一个方向传输的通信方式③全双工方式：信息可以同时沿着两个方向传输的通信方式。有基带传输、载带传输和宽带传输。 12.异步传输：信息以字符为单位进行传输，每个信息字符都具有自己的起始位 和停止位，一个字符中的各个位是同步的，但字符与字符之间的时间间隔是不确定的；同步传输：信息不是以字符而是以数据块为单位进行传输的。 13.串行传输：把构成数据的各个二进制位依次在信道上传输；并行传输：把构 成数据的各个二进制位同时在信道上传输。 14.载带传输有三种调制方式：调幅方式、调频方式和调相方式。 15.数据交换方式：线路交换方式、报文交换方式、报文分组交换方式（又分 为虚电路和数据报两种交换方式）。 16.OSI模型的层次：物理、数据链路、网络、传送、会话、表示、应用。 17.开放系统互联的参考模型各层共有的功能：封装过程、分段存储、连接建 立、流量控制、差错控制和多路复用。 18.IEE802委员会分别对带有冲突检测的载波侦听多路存取、令牌总线、令牌 环三种媒体存取方式规定了相关协议，即IEE802.3、IEE802.4、IEE802.5。19．现场总线广义上是指控制系统与现场检测仪表、执行装置进行双向数字通信的串行总线系统。 20.一般认为现场总线时用于现场仪表与控制室主机系统之间的一种开放的、 全数字化、双向、多站的通信系统。 21.现场总线的特点：封闭的物理过程、更大的覆盖范围、设备的数量、价 格、实时性操作、传输的完整性、有效性、用户选择的服务、集成开放结构、严酷的环境条件。 22.通用现场通信系统和各领域的特殊要求：发电和输变电、化工系统特殊要 求、制造应用、电子机构应用、现场总线需求的综合考虑。 23.现场总线控制系统在制造在领域、物业领域和过程领域得到全面的发展。 24.Profibus产品系列：Profibus-DP、Profibus-PA、Profibus-FMS。 25.Profibus的主要特性：总线存取协议、灵活的配置、本征安全、功能强大 的FMS。 26.集散控制系统的设计分为4个阶段：方案论证、方案设计、工程设计和系 统文件设计。 27.CAN总线：控制器局域网。主要特性如下：通信介质可以是双绞线、同轴电 缆或光纤，直接通信最远可达10km，最高速率可达1Mbit/s；用数据块编码方式的代替传统的站地址编码方式；网络上任意一个节点可以主动向其他节点发送数据；网络上的节点可以定义成不同的优先级；数据帧中的数据字段长度最多为8个字节；CAN中的每一个帧中都有CRC校验及其他检错措施，降低数据的错误率；网络上的节点在错误严重的情况下，具有自动关闭总线的功能。 28.集散控制系统的安全性：功能安全、人身安全、信息安全。 29.现场总线与IT计算机网络技术的的区别：现场总线数据传输的“及时性” 和系统响应的“实时性”，响应时间要求为001~0.5s或者0.5~2s，而在IT中实时性可以忽略；在工厂自动化系统中通信方式使用广播和多组方式；在IT 中某个自主系统与另一个自主系统只建立暂时的一对一方式；现场总线强调在恶劣环境下数据传送的完整性；现场总线需要面向连接的服务和无连接服务两种LLC服务形式；现场总线需要解决多家公司产品和系统在一个网络上相互兼容的问题；IT计算机网络通信与现场总线的现场装置之间的网络通信，要求有所不同，前者通信量大，而后者量不大；现场总线控制系统的数据通信要求严格，采用的网络技术不仅是先进的，更重要的是成熟的、实用的。 30.离散PID控制算法：位置算法、增量算法、速度算法。 31.前馈控制：实质是一种扰动进行调节的开环控制系统。 32.通信就是信息从一处传输到另一处的进程。任何通信系统都是由发送装置、接收装置、信道和信息组成。 33.集中式控制的优点：可实现高质量控制；控制功能集中在中心控制站；避 免通信站之间互相协调的麻烦；缺点：中心控制站结构复杂；中心控制站成为整个网络系统的潜在瓶颈。 34.多功能智能化现场装置产品的功能：与自动控制装置之间的双向数字通 信功能；多变量输出；信息差错检测功能；提供诊断信息；控制器功能。35.Lonworks的特点：开放性和互操作性；通信介质；网络结构、应用高级语 言进行开发、开发周期短、易于商品化、支持完全分布式网络系统；提供与上层决策系统的互联接口。 36.可靠度：系统在规定的条件下(指设备所处的温度、湿度、气压、振动等环境条件和使用方法及维护措施等),在规定的时间内(指明确规定的工作期限)，无故障地发挥规定功能(应具备的技术指标)的概率。名词解释： 1、数据采集系统：计算机只承担数据的采集和处理，而不直接参与控制。 2、直接数字控制系统：计算机既采集数据，又对数据进行处理，并按照一定的控制 规律进行运算，其结果经输出通道作用到控制对象，使被控变量符合要求。 3、现场总线控制系统：利用现场总线将分布在工业现场的各种智能设备和I/O单元 方便的连接在一起构成的系统。 4、实时控制：计算机在规定的时间内完成数据的采集、、计算和输出。 5、传输速率：单位时间内通信系统所传输的信息量，一般以每秒种能够传输的比特 数来表示，其单位是bps。 6、计算机控制系统：利用计算机来实现工艺过程自动控制的系统。 7、集散控制系统：是一种操作显示集中、控制功能分散、采用分级分层结构形式、 局部网络通信的计算机综合控制系统。 8、现场总线：连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的 通信网络。 9、组态：利用软件工具将计算机的软硬件及各种资源进行配置，使其按预定的功能 实现特定的目的。 10、串行传输：把数据逐位依次在信道上进行传输的方式。 11、通信协议：通信双方共同遵守的规则，包括语法、语义、时序。 12、监督计算机控制系统：简称SCC系统，是一种两级微型计算机控制系统，其中 DDC级计算机完成生产过程的直接数字控制；SCC级计算机则根据生产过程的工况和已定的数学模型，进行优化分析计算，产生最优化设定值，送给DDC级计算机执行。 13、分级控制系统：由多台计算机完成不同的控制功能和对多个设备的控制，其特点 是控制分散、危险分散。 14、模拟通信：通信系统中所传输的是模拟信号，通常采用0-10m A DC或4-20m A DC电流信号传输信息。 15、数字通信：通信系统中所传输的是数字信号。 16、并行传输：把数据多位同时在信道上进行传输的方式。 17、开放系统互连参考模型：信息处理领域内最重要的标准之一，是一种框架模型， 它将开发系统的通信功能分为七层，描述了各层的意义及各层的命名和功能。18、解释名词：SCC，DDC，DCS，FCS，CIPS，CIMS 答：①SCC：计算机监督控制②DDC：直接数字控制③DCS：集散控制系统④FCS：现场总线控制系统⑤CIPS：计算机集成过程系统⑥CIMS：计算机集成制造系统 问答题： 1、简述DCS的操作员站、工程师站、监控计算机站的主要功能？ 答：①操作站的主要功能：为过程显示和控制、系统生成与诊断、现场数据的采集和恢复显示等。 ②工程师站的主要功能：控制系统组态的修改、控制参数的调试 ③监控计算机的主要功能：在车间管理级与过程优化级之间起到信息传递的作 用，同时可对信息进行优化计算，为系统决策提供参考。 2、组态设计的一般步骤如下： 答：①组态软件的安装按照要求正确安装组态软件，并将外围设备的驱动程序、通信协议等安装就绪。 ②工程项目系统分析首先要了解控制系统的构成和工艺流程，弄清被控对象的 特征，明确技术要求，然后再进行工程的整体规划，包括系统应实现哪些功 能、需要怎样的用户界面窗口和哪些动态数据显示、数据库中如何定义及定义哪些数据变量等。 ③设计用户操作菜单为便于控制和监视系统的运行，通常应根据实际需要建立 用户自己的菜单以方便操作，例如设立一按钮来控制电动机的起/停。 ④画面设计与编辑画面设计分为画面建立、画面编辑和动画编辑与链接几个步 骤。画面由用户根据实际工艺流程编辑制作，然后需要将画面与已定义的变量关联起来，以便使画面上的内容随生产过程的运行而实时变化。 ⑤编写程序进行调试程序由用户编写好之后需进行调试，调试前一般要借助于 一些模拟手段进行初调，检查工艺流程、动态数据、动画效果等是否正确。 ⑥综合调试对系统进行全面的调试后，经验收方可投入试运行，在运行过程中 及时完善系统的设计。 3、什么是PROFIBUS总线？PROFIBUS总线有什么特点？ 答：①PROFIBUS是一种国际性的开放式现场总线标准，是唯一的全集成H1（过程）和H2（工厂自动化）现场总线解决方案[12]，它不依赖于产品制造商，不同厂商生产的设备无须对其接口进行特别调整就可通信，因此它广泛应用于制造加 工、楼宇和过程自动化等自动控制领域。 ②PROFIBUS现场总线系统的技术特点：⑴容易安装，节省成本。⑵集中组态，建 立系统简单。⑶提高可靠性，工厂生产更安全、有效。⑷减少维护，节省成 本。⑸符合国际标准，工厂投资安全。 4、DCS的层次结构一般分为几层，并说明每层的功能？ 答：集散控制系统分为四个层次，每个层次由多个计算机组成，分别行使不同的功能，自下而上分别是：现场控制级、过程控制级、过程管理级和经营管理级。与这四层结构相对应的四层局部网络分别是现场网络、控制网络、监控网络和管理网络。 ①现场控制级的功能：一是完成过程数据采集与处理。二是直接输出操作命令、 实现分散控制。三是完成与上级设备的数据通信，实现网络数据库共享。四是完成对现场控制级智能设备的监测、诊断和组态等。 ②过程控制级功能：一是采集过程数据，进行数据转换与处理；二是对生产过程 进行监测和控制，输出控制信号，实现反馈控制、逻辑控制、顺序控制和批量控制功能；三是现场设备及 I/O卡件的自诊断；四是与过程操作管理级进行数据通信。 ③过程管理级功能：一是监视和控制生产过程；二是控制方式的无扰动切换，修 改设定值，调整控制信号，操控现场设备，以实现对生产过程的干预；三是打印各种报表，复制屏幕上的画面和曲线等。

通信与现场总线课程设计报告书

电气工程学院 通信与现场总线课程设计

目录 一：设计任务 (4) 理想模型： (4) 实验中用到的任务模型 (5) 二：力控软件平台建立的实验模型 (5) 三、实验设备与仪器 (6) 四、设计思路与过程 (6) 五、调试和功能 (13) 六、联机调试：C/S方式的远程控制 (26) 七、课设总结与心得 (29)

（一）本次课程设计题目： 通过三维力控组态软件实现对搅拌罐的网络控制 （二）主要容及要求 在组态软件Forecontrol V6.1平台上，通过工业以太网，分别以C/S方式(客户端/服务器)及B/S方式（浏览器/服务器）完成对SIEMENS的可编程序控制器通过工业现场总线PROFIBUS方式与2台SIEMENS MM440变频器控制的三相异步电机的实际工程平台，实现对搅拌罐PLC控制系统（含本地控制和远程控制）的网络控制。 独立完成，承担系统设计、系统分析、组态软件的学习与编程、网络系统调试等任务，要求提供最终的解决程序（验收）和相关文件，并以报告论文方式说明实现的思路及工程应用前景。 （三）进度安排： （1）在第一次课堂上了解并知道了Forecontrol V6.1软件的初步使用。 （2）根据相关资料，熟悉并设计并完成客户端组态软件的实际工艺流程界面界面的绘制。 （3）对搅拌罐工程相关控制进行了编程。 （4）熟悉服务器端通信参数的要求，完成C/S的网络控制。 （4）3月30日在实验室完成整个系统的软件调试及最后联机调试。 （5）撰写设计报告。

通过三维力控组态软件实现 对搅拌罐的网络控制 一：设计任务 在组态软件Forecontrol V6.1平台上，通过工业以太网，分别以C/S方式(客户端/服务器)及B/S方式（浏览器/服务器）完成对SIEMENS的可编程序控制器通过工业现场总线PROFIBUS方式与2台SIEMENS MM440变频器控制的三相异步电机的实际工程平台，实现对搅拌罐PLC控制系统（含本地控制和远程控制）的网络控制。 本次课程设计中，我们主要运用了C/S（客户端/服务器）方式，实现对搅拌罐PLC控制系统（含本地控制和远程控制）的网络控制。 理想模型：

现场总线控制系统的现状和发展前景

现场总线控制系统的现状和发展前景 序言 随着计算机技术、通信技术和控制技术的发展，传统的控制领域正经历着一场前所未有的变革，开始向网络化方向发展。计算机控制系统的发展在经历了基地式气动仪表控制系统、电动单元组合式模拟仪表控制系统、集中式数字控制系统以及集散控制系统（DCS）后，今后将朝着现场总线控制系统的方向发展。 现场总线(Fieldbus)是指开放式、国际标准化、数字化、相互交换操作的双向传送、连接智能仪表和控制系统的通信网络。它作为工厂数字通信网络的基础，沟通了生产过程现场及控制设备之间及其与更高控制管理层次之间的联系。它不仅是一个基层网络，而且还是一种开放式、新型全分布控制系统。这是一项以智能传感、控制、计算机、数字通讯等技术为主要内容的综合技术，是信息化带动工业化和工业化推动信息化的适用技术，是能应用于各种计算机控制领域的工业总线，因现场总线潜在着巨大的商机，世界范围内的各大公司都投入相当大的人力、物力、财力来进行开发研究[1]。当今现场总线技术一直是国际上各大公司激烈竞争的领域，由于现场总线技术的不断创新，过程控制系统由第四代的DCS 发展至今的FCS(Fieldbus Control System)系统，已被称为第五代过程控制系统。而FCS和DCS的真正区别在于其现场总线技术。现场总线技术以数字信号取代模拟信号，在3C(Computer计算机、Control控制、Commcenication通信)技术的基础上，大量现场检测与控制信息就地采集、就地处理、就地使用，许多控制功能从控制室移至现场设备。由于国际上各大公司在现场总线技术这一领域的竞争，仍未形成一个统一的标准，目前现场总线网络互联都是遵守OSI参考模型。由于现场总线以计算机、微电子、网络通讯技术为基础，这一技术正在从根本上改变控制系统的理念和方法，将极大地推动整个工业领域的技术进步，对工业自动化系统的影响将是积极和深远的。 现场总线技术是当代工业数字通信的前沿技术，是计算机技术、通信技术和自动化控制技术的集成，也是信息技术、测量技术在信息时代的体现。现场总线技术经过10年的研发、试验和局部应用阶段，现已开始大量地在中小系统中应用，并开始在超大规模的自动化系统工程中应用。现场总线技术是工业数字通信时代的先驱，它的出现正在引起工业控领域的一次前所未有的技术革命。现场总线不仅仅是分散于最底层的控制系统，而且是建立于整个工业体系的通信系统，它的通信协议建立在控制策略之上，标准的编程语言(DDL)和强大的通信功能，使现场总线控制系统成为贯彻操作者意志的最得力的工具，由于其巨大的技术优势，被认为是工业控制发展的必然趋势，将逐步取代传统的控制方法。 进入二十一世纪以来，随着我国国民经济的高速发展，我国现场总线控制系统行业保持了多年高速增长，并随着我国加入WTO, 近年来，现场总线控制系统行业的出口也形势喜人，2008年，全球金融危机爆发，我国现场总线控制系统行业发展也遇到了一些困难，如国内需求下降，出口减少等，现场总线控制系统行业普遍出现了经营不景气和利润下降的局面，2009年，随着我国经济刺激计划出台和全球经济走出低谷，我国现场总线控制系统行业也逐渐从金融危机的打击中恢复，重新进入良性发展轨道。

现场总线技术论文

总线技术论文 1．引言 1.1 计算机自动控制系统急速发展的今天，特别是考虑到现场总线已经普遍地渗透到自动控制的各个领域的现实，现场总线必将成为电工自动控制领域主要的发展方向之一。现场总线技术一直是国际上各大公司激烈竞争的领域；并且国外大公司已经在大力拓展中国市场，发展我国的现场总线产品已经刻不容缓。现场总线对自动化技术的影响意义深远。当今可以认为现场总线是提高自动化系统整体水平的基础技术，对国民经济影响重大。因此，要在自动化领域中推广应用和发展现场总线。现场总线是近年来自动化领域中发展很快的互连通信网络，具有协议简单开放、容错能力强、实时性高、安全性好、成本低、适于频繁交换等特点。目前，国际上各种各样的现场总线有几百种之多，统一的国际标准尚未建立。较著名的有基金会现场总线（FF）、HART现场总线、CAN现场总线、LONWORKS 现场总线、PROFIBUS现场总线、MODBUS、PHEONIX公司的INTERBUS、AS－INTERFACE总线等。 现场总线是现场仪表与控制室系统之间的一种开放的、全数字化、双向、多站的通信系统，主要用于工厂低层设备(传感器及传动装置等)的数据通信。现场总线已不仅仅是一个新技术领域或新技术问题，在研究它的同时，我们发现它已经改变了我们的观念；如何去看待现场总线，要比研究它的技术细节更为重要。 1.2 现场总线结构模型 现场总线的模型结构在低层(1、2层)是基本相同的，在上层各现场总线之间的功能有所不同。 IEC定义为3层，即采用ISO (国际标准化组织) 的OSI所规定的7层中的3层，分别为物理层、链路层、应用层。 ISA/ SP50委员会增加了用户层，因此现场总线模型已统一为4层，即物理层、链路层、应用层和用户层。 1.3 现场总线主要特点 1) 系统可靠性高； 2) 实现开放式互连网络； 3) 安装与接线费用低； 4) 调节性能提高； 5) 系统组态简单。 1.4现场总线是一场技术革命 现场总线带来了观念的变化，我们以往开发新产品，往往只注意产品本身的性能指标，对于新产品与其它相关产品的关联就考虑比较少一点。这样对于电工行业这样一个比较保守的行业来说，新产品就不那么容易地被用户接收。而现场总线产品却恰恰相反，它是一个由用户利益驱动的市场，用户对新产品应用的积极性比生产商更高。然而，现场总线新产品的开发也与传统产品不同；它是从系统构成的技术角度来看问题，它注重的是系统整体性能的提高，不强求局部最优，而是整体的配合。这种配合在主控计算机软件运行下能使控制系统应用新的理论来发挥最大的效能；这一点是传统产品很难做到的。现场总线的“负跨越（指在技术水平提高的同时，掌握和应用这项新技术的难度却降低了）”的特性使它的推广更加容易。

控制系统设计学长总结

《控制系统设计》 重点 一 1. 频谱概念 傅里叶级数的系数表示了各次谐波的幅值和相位，这些系数的集合成为频谱。 2. 线状谱，连续谱 周期信号对其求傅里叶级数，可得到其频谱，周期信号的频谱是离散的； 非周期信号一般可视为T →∞的周期信号，对其取傅氏变换得到频谱，一般来说，其频谱是连续的。非周期信号可以进行周期延拓，这时它的频谱就是对应周期信号的频谱的包络线，但幅值有可能不同。 3. 典型频谱特性（阶跃谱，常值谱，脉冲谱，余弦谱） 脉冲信号的频谱是一常值A 且包含所有的频率，频谱丰富。 余弦谱若输入为t A 1cos ω，则其线谱为 -1δ处的两个f f ±=函数（脉冲函数） 构成，脉冲函数的面积为2A ，即幅值是2A 。 常值谱在所有的频段上均为零，仅在零频率（直流）上有一个-δ函数。 阶跃谱有一个连续变化的部分和一个-δ函数，-δ函数代表直流分量，其他各次谐波构成以连续谱，连续谱随频率增加很快衰减。（P18） 4. 离散，快速傅里叶变换的区别 ①DFT 为离散傅里叶变换，是用数值计算的方法求信号的频谱。其一般公式为： ()()1 -1,0,/2-1 -0 * N k e n f k F N jnk p N n ?==∑=π 对一段给定的信号，在一个周期内取N 个采样点，求其离散傅里叶变换，再除以N 就可得对应的线谱。 求频谱 ：将其乘上?t就可以得到所求频谱的值 求线谱 ：在一个周期内取N 个采样值，求其离散傅立叶变换，再除以N ②FFT 为快速傅里叶变换，它是为了提高DFT 的计算效率而提出的。对FFT 而言，一般要求时间点数为2的整数次方，即r N 2=。

现场总线技术文献综述

《现场总线技术》 论文 论文题目: 现场总线技术文献综述 论文类型：文献综述 姓名: 学号: 班级: 2016 年 6 月 6 日

摘要 现场总线(Fieldbus)是指开放式、国际标准化、数字化、相互交换操作的双向传送、连接智能仪表和控制系统的通信网络。它作为工厂数字通信网络的基础 沟通了生产过程现场及控制设备之间及其与更高控制管理层次之间的联系。它不仅是一个基层网络 而且还是一种开放式、新型全分布控制系统。这是一项以智能传感、控制、计算机、数字通讯等技术为主要内容的综合技术 是信息化带动工业化和工业化推动信息化的适用技术 是能应用于各种计算机控制领域的工业总线 因现场总线潜在着巨大的商机 世界范围内的各大公司投入相当大的人力、物力、财力来进行开发研究[1]。当今现场总线技术一直是国际上各大公司激烈竞争的领域 由于现场总线技术的不断创新 过程控制系统由第四代的DCS发展至今的FCS(Fieldbus Control System)系统 已被称为第五代过程控制系统[2]。而FCS 和DCS 的真别在于其现场总线技术。现总线技术以数字信号取代模拟信号 在3C(Computer 计算机、Control 控、Commcenication 通信)技术的基础上 大量现场检测与控制信息就地采集、就地处理、就地使用 许多控制功能从控制室移至现场设备。由于国际上各大公司在现场总线技术这一领域的竞争 仍未形成一个统一的标准 目前现场总线网络互联都是遵守OSI 参考模型[3]。由于现场总线以计算机、微电子、网络通讯技术为基础 这一技术正在从根本上改变控制系统的理念和方法 将极大地推动整个工业领域的技术进步 对工业自动化系统的影响将是积极和深远的。 关键字 CAN总线、LonWorks总线、FF总线 Abstract Fieldbus (Fieldbus) refers to open, international standardization, digital and mutual exchange operations two-way transmission, connecting intelligent instrument and control system of communication network. It as plant digital communication network, the basis of the production process communication between field and the control equipment with higher control management level and the contact between. It s not only a grass-roots network, but also a kind of open, new whole distribution control system. This is an intelligent sensing, control, computer, digital communication technology as the main contents of the comprehensive technology, is becoming an information based society impetus industrialization and the industrialization push the applicable technology, information can be applied to various computer control areas of industrial bus, because of fieldbus potential great opportunities, the worldwide each big companies invest considerable human, material nd financial resources to develop research [1]. Today's Fieldbus technology has been international companies competitive field, because of Fieldbus technology unceasing innovation, process Control System consists of the fourth generation since the DCS development of Fieldbus Control System (FCS) System, has been called the fifth generation process Control System [2]. But the real difference of DCS and FCS in the fieldbus technology. Now bus technology replaced with digital signal analog signals in 3C (Computer Control Control, Computer, Commcenication communication) technology, and on the basis of field test and Control information of in situ Set, in situ treatment and on-the-spot use, many control functions from the control room moved to site equipment. The big company because international in the fieldbus technology this field of competition, still not form an unified standards, currently fieldbus network interconnection abide by the OSI reference model [3].

现场总线设计报告

# 重庆科技学院 课程设计报告 院（系）:_电气与信息工程学院专业班级: 测控普2007-01 学生姓名: 黄亮学号: 99 设计地点（单位）__ I502________ __ ______ 设计题目:__基于WinCC和S7-300的温度测控系统__ * 完成日期：2010年 12 月 10 日 指导教师评语: _______________________________________ __________________________________________________________________________________ __________________________________________________________________________________ ________________________________ __________ _ 成绩（五级记分制）:______ __________ 指导教师（签字）:________ ________ <

目录

1课程设计任务书 设计题目：基于WinCC和S7-300的温度测控系统 教研室主任：指导教师：胡文金、刘显荣 2010 年 11月 26 日

2温度控制对象概述 温度是流程工业中极为常见的热工参数，对它的控制也是过程控制的一个重点。随着生产力的发展和对温度控制精度要求的不断提高，温控系统的控制技术得到了迅速发展，能否成功地将温度控制在所需范围内，关系到整个活动的成败，由于控制对象的多样性和复杂性，导致采用的温控手段的多样性，且控制对象普遍具有时间常数大、纯滞后时间长、时变性较明显等特点，给控制带来一定难度。 在本次设计中采用的是TKPLC-2型温度加热器。 功能特点与技术参数 TKPLC-2型温度加热器是包括三个模块，电压驱动模块、电阻丝加热模块以及电流输出模块，温度加热器功率为50W。电压输入为0-5V，电流采用标准的DDZⅢ型4-20mA输出信号，温度传感器采用Pt100，测温范围0-200℃，Pt100采用电桥连接。电阻丝温度变化大概为0-100℃，因此满足实验的要求。 控制手段 温度控制对象由于存在比较大的滞后，控制快速性以及控制精度较难权衡，因此控制比较复杂。针对各种温度控制对象，已经有了各种不同的温度控制方法，包括最经典的PID控制算法，模糊控制算法，神经网络控制，最优控制等等，这些控制算法各有各自的特点及优势。 由于实验的条件以及自身的知识水平，采用最经典的PID控制算法作为本次课程设计的核心温度控制算法。整个控制流程为：由温度加热器的自带的温度传感器Pt100实时测量温度，再由温度加热器内部调理电路，将温度信号转换为4-20mA的电流信号，电流信号通过电缆传送到S7300型号PLC的模拟量输入端，通过PLC内部自带的FB58温度控制PID模块控制，然后通过PLC的模拟量输出口采用0-10V（实际程序控制只需输出0-5V）方式电压输出控制温度加热器的加热电压，达到控制温度的目的。此外实验中还通过WinCC组态软件来实时监控温度控制过程，包括实时温度，PID三个参数（Kp、Ti、Td），以及输出控制流量，绘制实时曲线，棒图等。PLC通过DP总线与PC连接，WinCC组态软件通过配置PG接口与PLC连接，达到数据传输的目的。 以此，一个PID温度控制以及实施监控的控制的系统叙述完毕。

现场总线控制系统学习心得

现场总线控制系统学习心得 班级：电技131 姓名：杨秋 学号：20XX301030103 六个星期的现场总线控制系统课程已经结束，通过这段时间的学习和老师的耐心讲解，我初步了解到了这门课程的基本内容。 目前，在连续型流程生产工业过程控制中，有三大控制系统，即PLC、DCS和FCS。我们已经在以往的学习中了解到了PLC和DCS这两大系统的基本知识，而FCS就是我们这段时间学习的现场总线控制系统。老师分别从以下几个方面详细地向我们讲解了这门课程。 1现场总线和现场总线控制系统的概念 根据国际电工委员会IEC61158标准的定义，现场总线是指应用在制造过程区域现场装置和控制室内自动控制装置之间的包括数字式、多点、串行通信的数据总线，即工业数据总线。是开放式、数字化、多点通信的底层通信网络。以现场总线为技术核心的工业控制系统，称为现场总线控制系统FCS，它是自20世纪80年代末发展起来的新型网络集成式全分布控制系统。 其中，现场总线系统一般被称为第五代控制系统。第一代控制系统为50年代前的气动信号控制系统PCS，第二代为

4~20mA等电动模拟信号控制系统，第三代为数字计算机集中式控制系统，第四代为70年代中期以来的集散式分布控制系统DCS。 2 现场总线技术现场总线技术将专用的微处理器置入了传统的测量控制仪表，使其各自都具有了多多少少的数字计算和数字通信能力，成为能独立承担某些控制、通信任务的网络节点。它们通过普通双绞线、光纤、同轴电缆等多种途径进行信息传输，这样就能够形成以多个测量控制仪表、计算机等作为节点连接成的网络系统。该网络系统按照规范和公开的通信协议，在位于生产现场的多个微机化自控设备之间，以及现场仪表与用作管理、监控的远程计算机之间，实现数据传输与信息共享，进一步构成了各种适应实际需要的自动控制系统 3 现场总线的分类 老师重点讲述了现场总线的几种类别，典型的现场总线技术包括了基金会现场总线FF，LonWork现场总线，Profibu 现场总线，CAN现场总线以及HART现场总线。其中FF总线尤为重要，按照基金会总线组织的定义，FF总线是一种全数字、串行、双向传输的通信系统，是一种能连接现场各种现场仪表的信号传输系统，其最根本的特点是专门针对工业过程自动化而开发的，在满足要求苛刻的使用环境、本质安全、总线供电等方面都有完善的措施。为此，有人称FF总线为

现场总线技术的现状及其发展前景

现场总线综述 设计题目：现场总线技术的现状及其发展前景学院名称：电子与信息工程学院 专业：电气工程及其自动化 姓名：+++ 班级：电气112 班 学号：11401170236 指导教师：邱雪娜 2014 年11 月17 日

现场总线技术的现状及其发展前景 +++ （宁波工程学院，电子与信息工程学院，浙江宁波 315000） 摘要：现场总线技术是自动化领域里的一项新技术。本文阐述了现场总线技术的产生与发展及各类现场总线技术的历史、现状及特点,最后展望了该技术的未来发展趋势。 关键词：现场总线；产生与发展；特点；发展趋势 Present situation and development prospect of Fieldbus Technology LI Gensheng （School of Electron and Information Engineering, Ningbo University of Technology, Ningbo 315000 , China） Abstract: The fieldbus technology is a new technology in automatization. This paper expounds the origin and development of fieldbus technology and all kinds of history, present situation and characteristics of field bus technology, the future development trend of this technology are discussed. Key words：f ieldbus; generation and development; characteristic; the development trend 引言 现场总线控制系统技术自70年代诞生至今，由于它在减少系统线缆，简化系统安装、维护和管理，降低系统的投资和运行成本，增强系统性能等方面的优越性引起人们的广泛注意，得到大范围的推广，导致了自动控制领域的一场革命。随着计算机技术的发展，现场总线技术不断向数字化、微型化、个性化，专用化发展。现场总线技术的市场不断扩大，前景广阔。 1 现场总线的定义与特点 1.1现场总线技术的定义 从名词定义来讲，现场总线是用于现场电器、现场仪表及现场设备与控制主机系统之间的一种开放的、全数字化、双向、多站的通信系统。而现场总线标准规定某个控制系统中一定数量的现场设备之间如何交换数据。数据的传输介质可以是电线电缆、光缆、电话线、无线电等等。通俗地讲，现场总线是用在现场的总线技术。传统控制系统的接线方式是一种并联接线方式，从PLC控制各个电器元件，对应每一个元件有一个I/O口，两者之间需用两根线进行连接，作为控制和/或电源。当PLC所控制的电器元件数量达到数十个甚至数百个时，整个系统的接线就显得十分复杂，容易搞错，施工和维护都十分不便。为此，人们考虑怎样把那么多的导线合并到一起，用一根导线来连接所有设备，所有的数据和信号都在这根线上流通，同时设备之间的控制和通信可任意设置。因而这根线自然而然地称为了总线，就如计算机内部的总线概念一样。由于控制对象都在工矿现场，不同于计算机通常用于室内，所以这种总线被称为现场的总线，简称现场总线。 1.2现场总线的特点 现场总线技术实际上是采用串行数据传输和连接方式代替传统的并联信号传输和连接方式的方法，它依次实现了控制层和现场总线设备层之间的数据传输，同时在保证传输实时

现场总线控制系统

现场总线控制系统Newly compiled on November 23, 2020

南阳理工学院自动控制仪表课程报告 学院（系）：机械与汽车工程学院 专业：测控技术与仪器（升）学生： *** 指导教师： * * 完成日期2015年 12 月

自动控制仪表课程报告 现场总线控制系统 Fieldbus control system 总计：自动控制仪表课程报告 20 页 插图： 14 幅

自动控制仪表课程报告 现场总线控制系统 Fieldbus control system 学院（系）：机械与汽车工程学院 专业：测控技术与仪器（升） 学生姓名： *** 学号：1%%%%%%% 指导教师（职称）：（高级工程师） 评阅教师： 完成日期： 2015年12月 南阳理工学院 Nan yang Institute of Technology

现场总线控制系统 测控技术与仪器（升） *** [摘要]技术自推广以来，已经在世界范围内应用于工业控制的各个领域。现场总线的技术推广有了三、四年的时间，已经或正在应用于冶金、汽车制造、烟草机械、环境保护、石油化工、电力能源、纺织机械等各个行业。应用的总线协议主要包括、、Foundation、、Interbus_S 等。在汽车行业，现场总线控制技术应用的非常普遍，近两年国内新的和旧的生产线的改造，大部分都采用了现场总线的控制技术。国外设计的现场总线控制系统已应用很广泛，从单机设备到整个生产线的输送系统，全部采用现场总线的控制方法。而国内的应用仍大多集中中生产线的输送系统、随着技术的不断发展和观念的更新必然会逐步扩展其应用领域。 [关键词] 现场总线；工业控制；应用广泛 Fieldbus control system Measurement & Control Technology and Instruments Major（l） *** Abstract：Field bus technology, since the promotion has been all over the world should be used in industrial control fields. Fieldbus technology popularization has three or four years, has been or are being used in metallurgy, automobile manufacturing, tobacco machinery, environmental protection, petrochemical, electric power, textile machinery and other industries. Application of bus protocol mainly includes the PROFIBUS, DeviceNet, Foundation, Fieldbus, Interbus_S, etc. In the automotive industry, the field bus control technology application is very common, in the past two years the domestic new and the old production line of auto production line transformation, mostly using the field bus control technology. Design of field bus control system has been applied abroad is very broad, from the single device to the transmission system of the whole production line, adopts the control method of the field bus. And domestic applications are mostly concentrated in the production line of
