最终版电力电子技术试题(二).doc
电力电子技术 试题（A ）
注：卷面
85分，平时成绩15分
一、 回
答下列问题
1、下列器件的分类表中，将符合每一类别的全部选项添入表中。（8分）
选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCR B.GTO C.GTR D.P-MOSFET E.IGBT
F.电力二极管
G.MCT 。
2、判断下列各题的正确性，正确的打“√”，不正确的打“×” 。（6分） （1） 某晶闸管，若其断态重复峰值电压为500V ，反向重复峰值电压700V ，则该晶
闸管的额定电压是700V 。（ ）
第 1 页（共 8 页）试题：电力电子技术班号：姓名：
（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。（）
（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60
β=，
2100
U V
=，50
E V
=,电路处于可逆变状态。（）
3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。（6分）
第 2 页 （共 8 页）
试 题： 电力电子技术 班号： 姓名：
二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，
回答下列问题。
1、 画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图
（要标明反电势极性）。（5分）
u u
u 2、当该电路工作于整流状态时，设触发角60α=且负载电流连
续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在
一个周期内的波形。（5分）
i VT10
3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ，
Ω=5R ,当60α=时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。（5分）
第 3 页 （共 8 页）
试 题：电力电子技术 班号： 姓名：
三、H 型单极同频模式PWM 的功率转换电路如下图（a ）所示。它由四个
大功率IGBT 和四个续流二极管组成。当控制指令0i u >时，1V 和2V 工作在交替开关状态，3V 截止关断 ，4V 饱和导通。设该电路工作在轻载情况下（a M U E ≈），1V 、2V 、3V 和4V 的栅极激励电压如图（b ）所示。
1、试画出电机电枢电压a u 和电枢电流a i 波形图（可直接画在图(b) 上）。（7分）
2、分析一个PWM 周期内直流电机的工作状态，并画出相应的等效电路图，标明电流方向。图中，a L 为电机绕组电感，a R 为电枢电阻，M E 为直流电机反电势。（8分）
本题得分
图（a ）
第 4 页（共 8 页）试题：电力电子技术班号：姓名：
第 5 页 （共 8 页）
试 题：电力电子技术 班号： 姓名：
四、由两只反并联晶闸管组成的交流调压电路如下图（a ）所
示，负载为阻感性负载（阻抗角为φ），当输入信号u 1
为图(b)所示信号时，在图(d)和(e)中画出交流调压电路中0u 和0i 的波形图。 （10分）
图（a ）
本题得分
第 6 页 （共 8 页）
试 题：电力电子技术 班号： 姓名：
五、回答下列问题
1、换流方式有哪几种？各有什么特点？（3分）
2、无源逆变电路和有源逆变电路有何不同？（3分）
图（b ）
图（c-1）
图（d ）
图（e ）
φ 图（c-2）
3、逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各用于什么场合？（4分）
六、解答下列问题
1、什么是异步调制?什么是同步调制？
二者各有何特点？（5分）
2、什么是SPWM 的自然采样法和规则采样法？设正弦调制信号波为t a u r r ωsin =，
10≤≤a ，r ω为正弦信号波角频率。根据下图利用规则采样法求出脉冲宽度δ和脉冲两边的间隙宽度δ＇。图中c T 为采样周期，三角载波c u 幅值为1。（10分）
第 7 页 （共 8 页）试 题：电力电子技术 班号： 姓名：
本题得分
（注：卷面80分，平时成绩20分）

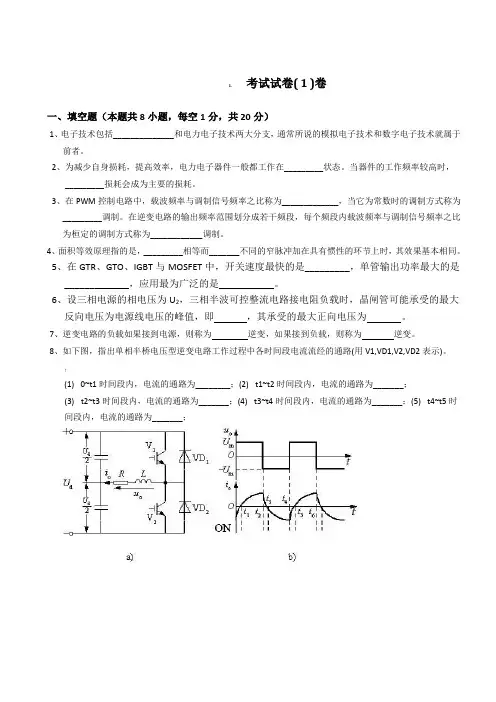

1、电力电子学是
由、和
交叉而形成的边缘学科。
2、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类；
1) 的电力电子器件被称为半控型器件，这类器件主要是指及其大部分派生器件。
2) 的电力电子器件被称为全控型器件，这类器件品种很多，目前常用的有
和。
3) 的电力电子器件被称为不可控器件，
如。
3、根据下面列出的电力电子器件参数的定义，在空格处填写该参数的名称。
4、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，在中小功率领域应用最为广泛的是___________。
5、电力电子器件的驱动电路一般应具有电路与之间的电气隔离环节，一般采用光隔离，例如；或磁隔离，例如
。
6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。其中缓冲电路又称为du／dt抑制电路，用于吸收器件的过电压。缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。
7、单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路和三相桥式全控整流电路，当负载分别为电阻负载和电感负载时，晶闸管的控制角移相范围分别是多少（用角度表示，如0°～180°）？
8、在单相全控桥式电阻-反电动势负载电路中，当控制角α大于停止导电角δ时，晶闸管的导通角θ=_____________。当控制角α小于停止导电角δ时，且采用宽脉冲触发，则晶闸管的导通角θ=_____________。
9、由于器件关断过程比开通过程复杂得多，因此研究换流方式主要是研究器件的关断方法。换流方式可分以下四
种：，，
，
。
10、正弦脉宽调制（SPWM）技术运用于电压型逆变电路中，改
变_可改变逆变器输出电压幅值；改变 _ _可改变逆变器输出电压频率；改变
_ _可改变开关管的工作频率。
11、在SPWM控制电路中，根据载波和信号波是否同步及载波比的变化情况，PWM调制可分为与_______ _两种类型，采用_______ _调制可以综合二者的优点。
二、选择题（5 小题，每空0.5分，共3分）
1、晶闸管稳定导通的条件（）A、晶闸管阳极电
流大于晶闸管的擎住电流
B、晶闸管阳极电流小于晶闸管的擎住电流
C、晶闸管阳极电流大于晶闸管的维持电流
D、晶闸管阳极电流小于晶闸管的维持电流
2、某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是（）
A 500V
B 600V
C 700V
D1200V
3、（）存在二次击穿问题。
A. SCR
B. GTO
C. GTR
D. P.MOSFET
E. IGBT
4、下图所示的是（）的理想驱动信号波形。
A. SCR
B. GTO
C. GTR
D. P.MOSFET
E. IGBT
5、IGBT综合了（）和（）的优点，因而具有良好的特性。
A. SCR
B. GTO
C. GTR
D. P.MOSFET
F. 电力二极管
三、计算题（4 小题，共20分）
本题得分
1、单相桥式全控整流电路，U2=200V，负载中R=2Ω，L值极大，反电势E=120V。已知控制角的变化范围是：0°~30°,考虑安全裕量(按1.5倍计算)，确定晶闸管的额定电压和额定电流。（4分）
2、单相全控桥式变流电路工作在有源逆变状态下，已知U2=200V，电动机反电势E=120V，负载中R=2Ω，L极大。回答下列问题。(6分)
（1）画出变流电路的电路图，并在图中标出在有源逆变初期电动机反电势的极性和变流电路输出直流电压的极性。
（2）逆变角β应限制在什么范围内？画出β＝60°时的d u 和d i 的波形。
3、三相桥式全控整流电路，U 2=100V ，带阻感负载，R=5Ω，L 值极大，当 α =60°时，回答下列问题。（4分）（注：后面有提示）
（1）变压器二次侧电流中含有哪些次数的谐波？其中主要的是哪几次？
（2）求电路的输入功率因数。
（提示：有关电流波形及其傅立叶级数）
4、降压斩波电路中，已知电源电压E=16V，要求输出负载电压平均值Uo=12V，回答下列问题：(6分)
（1）画出用IGBT构成的降压斩波器的主电路原理图，并推导出理想情况下输入、输出电压的关系表达式。
2）若采用脉冲宽度调制方式，设斩波周期T=1ms，求开通时间T on？
3）若采用脉冲频率调制方式，设开通时间T on=1ms，求斩波周期T？
四、作图题（4 小题，共28分）
本题得分
1、对于三相全控桥式整流电路，阻感负载，L极大，回答下列问题：（6分）
1）画出该电路带阻感负载时的电路图。
2）当α=π/3时，在下图中画出整流输出电压u d一个周期的波形（用阴影线表示），并在波头上方标出其余5个线电压的名称；若整流电路采用双窄脉冲触发，在图中波形上方的对应位置画出触发脉冲，并标明所对应的器件号。
2、由IGBT构成的桥式可逆斩波电路，负载为直流电动机。电源电压E=200V, 电机为正向电动状态，反电势EM＝100V，电机电枢电阻R=5Ω,电枢电流平直连续，平均值为2A，IGBT的开关频率为10KHz。完成下题：（9分）
1）画出该桥式可逆斩波电路的电路图。
2）采用单极同频控制方式时，计算此时的控制占空比，器件的开关周期，及每个开关周期内导通的时间。
3）根据前面计算得出的控制时间画出V1～V4驱动信号的波形，负载上电压和电流的波形；
3、下图所示为一个三相桥式电压型逆变电路。当该电路采用输出为方波的180°导电方式时，试画出V1－V6上驱动电压的波形及 U UN＇、 U VN＇和U WN＇的波形。（6分）
4、图1所示的单相全桥逆变电路工作于双极性PWM模式。设载波比N=9要求：(7分)
1）在图2中画出1个调制信号波周期内的开关控制信号波形和输出电压u O的波形。2）分析为什么载波比N选择为奇数而不是偶数。
图1
图2
五、简答题（共 2 小题，共7分） 1、交交变频电路的最高输出频率是多少？制约输出频率提
高的因素是什么？
2、交流调压电路和交流调功电路有什么区别？二者各适用于什么样的负载？
本题得分
（注：卷面80分，平时成绩20分）
一、填空题（4小题，每空1分，共 4 分）
1.晶闸管单相桥式整流电路，交流电源为工频220V （有
效
值），考虑2倍的安全裕量，则晶闸管的额定电压应不小于 V 。
2.设GTO 的电流关断增益为5, 如果该器件要关断直流500A 的电流，关断时门极负脉冲电流的峰值应不小于 A 。
3.IGBT 的开启电压一般为 V 。
4.驱动电路要实现控制电路与主电路之间的电气隔离，其中光隔离一般通常采用的元件是 。
二、选择题（3 小题，每空1分，共6分）
1.在电力电子器件中
属于电压驱动的是 , 属于双极型的是 , 在可控的器件中，容量最大的是 ,
A. SCR
B. GTO
C. GTR
D. P.MOSFET
E. IGBT
F. 电力二极管 2.使晶闸管维持导通所必需的最小电流称为 。对同一晶闸管来说，通常擎住电流约为维持电流的 。
A. 维持电流
B. 擎住电流
C. 2～4倍
D. 1/2～1/4 3.图1是 的典型驱动电路？
A. SCR
B. GTO
C. GTR
D. P.MOSFET
图1
三、简答题（5 小题，每题3分，共15分）1.从晶闸管的物理结构角度，回答下列问题：
1）分析为什么晶闸管一旦触发导通之后，就可以自锁导通，而不再需要触发电流？
2）为什么晶闸管导通之后，门极就失去控制作用，不能控制器件关断？
2.关于SPWM 控制技术，回答下列问题：
1）什么是异步调制？ 2）什么是同步调制？
3）什么是分段同步调制，与上述两个方式相比它有什么优点？
