井点降水计算计算书
井点降水计算书
计算依据：
1、《建筑基坑支护技术规程》JGJ 120-2012
2、《建筑与市政降水工程技术规范》JGJ/T111-98
3、《建筑施工计算手册》江正荣编著
4、《基坑降水手册》姚天强编著
一、水文地质资料
土层编号土层名称厚度hi(m) 渗透系数ki(m/d)
1 填土 1 1
2 粉土
3 0.1
3 细砂 6 3
4 中砂12 12
二、计算依据及参考资料
该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。
三、计算过程
示意图
1、基坑等效半径
矩形基坑：r o=0.29×(A+B)=0.29×(30+40)=20.3m
2、平均渗透系数
k=∑(k i×h i)/∑h i=(1×0.8+0.1×3+3×6+12×7.488)/(0.8+3+6+7.488)=6.302m3/d
3、井点系统的影响半径R0
S= H1+s w-d w=5+0.5-0.2=5.3m
潜水含水层：R=2S(kH)0.5=2×5.3×(6.302×17.288)0.5=110.641m
R0=R+r o=110.641+20.3=130.941m
4、井点管的长度
H d≥H1+s w+r o×i+h+l=5+0.5+20.3×0.15+0.2+1=9.745m
5、基坑涌水量计算
基坑远离边界：
Q=1.366k(2H-S)S/lg(R0/r o)=1.366×6.302×(2×17.288-5.3)×5.3/lg(130.941/20.3)=1649.89 8m3/d
6、单井出水量
q=120π×r s×l×k1/3=120×π×0.025×1×6.3021/3=17.409m3/d
7、井点管数量
n=1.1Q/q=1.1×1649.898/17.409=105
8、集水管总长
矩形基坑：La=2×(A+B)=2×(30+40)=140m
9、井点的间距
Ld=La/(n-1)=140/(105-1)=1.346m
10、校核水位降低数值
S j=H-(H2-Q/(1.366k)lg(R0/r o))0.5=17.288-(17.2882-1649.898/(1.366×6.302)lg(130.941/20 .3))0.5=5.3m≥S=5.3m
满足要求！
降水井施工组织设计方案(原版)
目录 1编制依据 (3) 2工程概况水文地质条件 (3) 3工程水文地质条件 (5) 4降水设计方案 (6) 4.1降水井井身大样 (7) 4.2降水井布置 (7) 4.3集水坑布置 (8) 4.4施工技术措施 (9) 4.5降水井施工 (10) 4.6抽水试验 (11) 4.7实验目的 (11) 4.8降水的运行 (12) 4.9降水井点的监测 (13) 4.10封井方案 (13) 4.11填坑方案 (16) 5施工部署 (17) 5.1施工管理体系 (17) 5.2质量保证体系 (17) 5.3劳动力组织计划 (17) 5.4机械设备计划 (17) 6施工安全及环保措施 (18)
5.4安全生产保证措施 (18) 7工程质量保证措施 (21) 7.1工程质量控制目标 (21) 7.2质量控制措施 (21) 7.3实施质量管理计划 (23) 7.4质量控制程序 (26) 8施工安全及环保措施 (28) 8.1降水安全、环保措施 (28) 8.2土方施工安全、环境保证措施 (28)
降水专项施工方案 1编制依据 （1）白银市人防疏散基地项目一标段/二标段白银市人防疏散基地项目设计施工图纸 （2）甘肃水文地质工程地质勘察院《岩土工程勘察报告》 （3）《建筑工程质量验收统一标准》（GB 50300-2013） （4）《工程测量规范》（GB 50026-2007） （5）《建筑基坑支护技术规程》（JGJ 120-2012） （6）《建筑施工现场环境与卫生标准》（JGJ146—2013） （7）《现行建筑施工规范大全》 （8）《建设工程施工现场供用电安全规范》（GB 50194-2014） （9）《建筑与市政降水工程技术规范》（JGJ/T111-98） 2工程概况及水文地质条件 白银市人防疏散基地项目主要由一标段、二标段组成，由甘肃再就业建筑工程（集团）有限公司统一编制实施现场降水措施。 一标段涵盖内容包括疏散指挥中心、物资库房A和物资库房B。建筑面积总面积为：7987.15㎡。其中疏散指挥中心建筑面积为5313.13平方米，建筑主体高度为15米，地上四层；物资库房A由四个单体组成，单位工程建筑面积为308.05平方米，建筑主体高度为7.2米，地上二层；物资库房B由四个单体组成，单位工程建筑面积为401.78平方米，建筑主体高度为7.5米，地上二层。基础结构采用机械成孔灌注桩，主体结构为框架结构，抗震烈度为7度，屋面防水等级二级，两道设防，设计合理使用年限为50
井点降水计算
为防止地表水流入基坑内，避免基坑积水和确保施工方便，除采取井点降水外，还在基坑面四周砌筑250×250的排水沟，四大对称角设四个钢筋笼集水井，（集水井半径500mm，深800mm），每个井内放置一个Φ100单极电动潜水泵，24小时不间断排水，并派专人进行看管。把水从集水井抽至地面沉沙坑，然后排入市政管道内。基坑降水示意图如下： 明沟、集水井排水示意图 由于该地域地下水丰富需进行井点降水，井点降水计算如下（此计算按照最大化粪池尺寸计算）。 (1) 基坑中心要求降低水位深度： 由于地下水位深度为-1.8m，基坑最大开挖深度将近6m，水位要降至基坑一下500mm，故基坑水位降深为-4.7m (2)影响半径R
注：由于地质勘测报告中未提供渗透系数K ，根据施工手册查到的K=10 m3/d (3)基坑等效半径r 0 r 0 = 0.29（a ＋b ）=0.29*(11.8+3)=4.3 基坑涌水量： (2H – S)S (2*6.15– 4.7)*4.7 Q= 1.366K = 1.366*10* Lg(R + r) – lg r lg(73.70 +4.3)-lg4.3 =257.25m 3/d (4)单根井点管的极限涌水量： q=120π rl 3 K = 120*3.14*0.1*0.73* 10 =40.9m 3/d (5)求井点数n ： n= 1.1*Q/q = 1.1*257.25/40.9 =6个 (6)井管长度： 井管全长 5.86 + 0.8 + 0.5 + 0.1*13.8/2 – 0.6 = 7.25m 井点降水平面示意图 地下自然水位 降水水面位置 井点降水剖面示意图 集水坑
管井井点降水施工工艺标准
管井井点降水施工工艺标准 第1章适用范围 本工艺适用与工业与民用建筑中含水层颗了较粗的粗砂卵石地层渗透系数较大且降水深度较深一般为8 20m 的潜水或承压水地区 第2章施工机具 钻机滤水井管吸水管水泵等 第3章工艺流程 1. 绞线定位→钻孔法成井→安装滤水井管→接通吸水管→启动高压水泵抽地下水→ 降水完毕后拨井管→封井 2. 管井井点布置基坑总漏水确定后再演算单根井点极限漏水量然后确定井点的数量 1）坑槽外布置 采用基坑外降水时根据基坑的平面形状或沟槽的宽度沿基坑外围四周呈环形或沿基坑或沟槽两侧成单侧呈直线形布置管井埋设深度和间距根据需降水的范围和深度以及土层的渗透系数而定埋设深度可为5 ～10m 间距为5～10m 2）坑槽内布置 当基坑开挖面积较大或者出于防止降低地下水对周围环境的不利影响的目的而采用坑内降水时可根据所需降水的深度单侧漏水量及抽水影响半径R 等确定管井井点间距再以此间在坑内呈棋盘状点状布置管井间距D 一般10 15m 同时应不小于21/2R 以保证基坑内全范围地下水位降低 3. 采用泥浆护壁钻孔法成井先挖井口安装护筒钻机就位开始钻孔钻孔前在井一侧设排泥沟泥浆坑钻孔直径比滤水管井外径大200mm 以上管井下沉前应进行清洗滤井冲除沉渣可采用灌入稀泥浆用吸水泵抽出置换或用空压机洗井法将沉渣清出井外并保持滤网畅通然后将滤水管当中插入用圆 木堵住管口管井与土壁之间用3 15mm 粒径砾石填充作为过滤层地面下0.5m 范围内用粘土填充 1
夯实 4. 管井使用时应经试抽水在抽水过程中应对电动机传动轴电流电压等进行检查并对井内水位下降和流量进行观测和记录 5. 管井使用完毕后可使用起重设备将管井管口套紧徐徐拨出滤水管拔出后可洗净再用所留孔洞用用沙砾填实上部500mm 用粘土填充夯实 第4章质量标准 1.同本章深井点降水施工工艺标准监测 2.应随时检查观测孔中的水位 3.应试运转如发现井管失效应采取措施是其恢复正常如无可能恢复则应报废另行设置新的井管 第5章成品保护 1. 在基坑开挖时把井点管插上标志防止开挖至井管点破坏降水 2. 降水时应有专人值班定期或不定期巡察防止停电或其他外界因素破坏降水 第6章安全与环境 1.降水时对于周围在抽水影响半径范围内需要保护的建筑物及地下管线等建立好标高观测系统并 准备好防止沉降的措施 2
管井降水计算书
管井降水计算书 一、水文地质资料 该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。 三、计算过程 1、基坑底板承压水头计算： h k =(H s r s )/(F s r w ) H S 为基坑最终开挖面到下部承压含水层顶面间的距离(m)； γ s 为承压含水层顶板以上土层的重度(kN/m3)； F s 为安全系数，取1.1～1.3； r w 为水的重度(kN/m3)； h为承压含水层从顶板算起的承压水头高度(m)。 h s 为实际承压水头高度(m)； h s >h k 时：需要进行降压降水，降压水头高度为h s -h k = 6-0.56 = 5.44 m。 2、基坑总涌水量计算：
基坑降水示意图 Q=2.73kMS/log(1+R/r ) Q为基坑涌水量； k为渗透系数(m/d)； S为基坑水位降深(m)； S=(D-d w )+S w D为基坑开挖深度(m)； d w 为地下静水位埋深(m)； sw为基坑中心处水位与基坑设计开挖面的距离(m)； R为降水井影响半径(m)； r 为基坑等效半径(m)； M为由含水层底板到过滤器有效工作部分中点的长度(m)； 通过以上计算可得基坑总涌水量为349.22m3。 3、降水井数量确定： 单井出水量计算： Q=120πr s l3k1/2 降水井数量计算： n=1.1Q/q q为单井允许最大进水量(m3/d)； r s 为过滤器半径(m)；
l为过滤器进水部分长度(m)； k为含水层渗透系数(m/d)。 通过计算得井点管数量为6个。 4、过滤器长度计算 群井抽水时，各井点单井过滤器进水长度按下式验算： y >l y 0=[H2-0.732Q/k×(logR -log(nr n-1r w )/n]1/2 l为过滤器进水长度； r 为基坑等效半径； r w 为管井半径； H为潜水含水层厚度； R 为基坑等效半径与降水井影响半径之和； R 0=R+r R为降水井影响半径； 通过以上计算，取过滤器长度为5.85m。
井点降水计算计算书
井点降水计算书 计算依据： 1、《建筑基坑支护技术规程》JGJ 120-2012 2、《建筑施工计算手册》江正荣编著 3、《基坑降水手册》姚天强编著 一、水文地质资料 该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-2012)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。 三、计算过程
示意图 1、基坑等效半径 矩形基坑：r o=0.29×(A+B)=0.29×(30+40)=20.3m 2、平均渗透系数 k=∑(k i×h i )/∑h i=(1×0.8+0.1×3+3×6+12×7.488)/(0.8+3+6+17.288)=6.302m3/d 3、井点系统的影响半径R0 S d= H1+s-d w=5+0.5-0.2=5.3m S w= H1+s-d w +r o×i =5+0.5-0.2+20.3×0.15=8.345m 潜水含水层：R=2S w(kH)0.5=2×8.345×(6.302×17.288)0.5=110.641m R0=R+r o=110.641+20.3=130.941m 4、井点管的长度 H d≥H1+s+r o×i+h+l=5+0.5+20.3×0.15+0.2+1=9.745m 5、基坑涌水量计算 基坑远离边界：Q=πk(2H-S d)S d/ln(R0/r o)=3.14×6.302×(2×17.288-5.3)×5.3/ln(130.941/20.3)=1647.937m3 /d 6、单井出水量 q0=120π×r s×l×k1/3=120×π×0.025×1×6.3021/3=17.409m3/d 7、井点管数量
管井降水计算
管井降水计算书 合肥市小仓房污水处理厂一期工程二标工程；属于结构;地上0层;地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：180天；施工单位：安徽水安建设发展股份有限公司。 本工程由合肥市重点局投资建设，北京市政设计研究/合肥市政设计有限公司设计，合肥市勘察院地质勘察，浙江江南工程管理股份有限公司监理，安徽水安建设发展股份有限公司组织施工；由邹总担任项目经理，邹总担任技术负责人。 工程说明：合肥市小仓房污水处理厂拟建于包河区大圩乡境内，繁华大道（规划道路）以北。一期日处理污水规模10万m3/d，总征地面积13.8ha，占地面积9.9ha，附属建筑面积2950m2,生产建筑面积6045.1m2。 本次工程主要包括进水泵房及粗格栅间、出水井、细格栅间、曝气沉沙池、砂水分离车间、污泥泵房、沉淀池、配水井、提升泵房、滤池设备间、紫外消毒渠道以及场内土方挖填、道路、排水管道等全部工作内容。 建筑物结构形式主要以钢筋砼框架为主，个别为砖混结构，部分构筑物主要为现浇钢筋砼整体结构。 拟建场地现主要为水田，地形较平坦，西部局部为藕塘及沟渠。实测地面高程8.60~12.62m，最大高差4.02m。根据现场地址情况，大部分构筑物地下软基采用水泥搅拌桩形成复合地基处理。 场地地下水类型主要有两类：一类分布于①层素填土中的上层滞水及②层淤泥质粉质粘土、③层粘土中的孔隙水，水量与地势高低及填土厚度有较大关系，场地地下水较丰富，主要由大气降水、地表水渗入为主补给，无统一地下水位，排泄途径主要是蒸发及渗入低洼处为主。水位标高8.60~10.53m。另一类为分布于⑥层粉土及⑦层粉土夹粉砂中的承压水，主要由地下径流渗透补给，与南淝河河水联系密切，其承压水头一般大于4m。 鉴于以上地质及水文情况，对于大部分深基坑部位均需要进行降、排水施工，以确保基坑边坡及构筑物自身的安全。
轻型井点降水法工程量的计算及如何套定额
轻型井点降水法工程量的计算及如何套定额 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
轻型井点降水法工程量的计算及如何套定额 轻型井点降水法施工的计算步骤是什么降水法施工的适用条件与范围是什么 一、轻型井点降水法施工的计算步骤为：确定井点系统的布置方式(平面布置和高程布置);计算涌水量;计算井点数量和井距;校核水位降低数值;选择水泵规格等。二、井点降水是高地下水位地区基础工程施工的重要措施之一。它能克服流砂、稳定基坑边坡、降低承压水位防止坑底隆起和加速土的固结，使位于天然地下水位以下的基础工程能在较干燥的施工环境中进行施工。基本上在任何场地都可以抽水，除一些保水性很好的土壤。降水方法和设备可根据土层的渗透系数、要求降水的深度和工程特点，经过技术经济和节能比较后确定。 井点降水施工的条件是什麽，井点降水结算需结算哪些内容，这些内容怎样计算工程量，排水泵计算台班吗 井点降水施工的条件是什麽，井点降水结算需结算哪些内容，这些内容怎样计算工程量，排水泵计算台班吗 1、地下水位高于基底标高 2、井点安拆。运输，使用天数 3、使用天数内不计算，非使用天数内可计停班 一、井点降水施工的条件是什麽
回答：1：当需开挖的基坑设计基坑底标高位于地下位以下时。 2：定额规定“井点降水中的轻型井点、喷射井点、大口径井点的采用由施工组织设计确定。一般情况下，降水深度6m以内采用轻型井点，6m以上30m以内采用相应的喷射井点，特殊情况下可选用大口径井点。井点使用时间按施工组织设计确定。喷射井点子目包括两根观察孔制作，喷射井管包括了内管和外管。井点材料使用摊销量中已包括井点拆除时的材料损耗量”。 二、井点降水结算需结算哪些内容 回答：主要内容有井点安装、拆除、使用等项目。另外可能每个地区的定额子目设置不同，主要还是按当地定额设置的子目。使用公路工程预算定额（JTG/T B06-02-2007）套用定额1-2-8，定额中的费用已经包括(挖排水沟及管槽，井管装配及地面试管，铺总管，装水泵，水箱，冲孔沉管理，灌砂封口，连接试帛，拔井管，拆管，清洗，整理，堆放), 三、这些内容怎样计算工程量，排水泵计算台班吗 回答：轻型井点50根为一套。井点工程量按"套天"为单位计算，累计根数不足一套者按一套计算，一天按24小时计算。井管的安装、拆除工程量按根计算。
降水井计算
. 可编辑文档 基坑降水计算书 一、基坑涌水量计算 1、原始条件： 计算模型：此井点系统为潜水非完整井，采用基坑外降水。 2、井点管距边坑距离为1.5m ，滤管长度取1.0m ，直径40mm ，配有配套抽水设备；渗透系数（根据勘察报告提供室内渗透系数结合当地经验取值）0.2（m/d ）。 3、基坑涌水量计算书 3.1基坑开挖深度6.00m ，基坑面积约为9738m 2 。 （1）基坑中心处要求降低水位深度 S ，取降水后地下水位位于坑底以下1.0m ，则有S=6.00+1.0=7.00m （2）含水层厚度H ’=16m （3）影响半径0R 225R m == 基坑等效半径080.69r m = = 0086.36R R r m ∴=+= （4）基坑涌水量()()3 002'1.366298.81 lg H S S m Q k d R r -==?? ??? 二、降水井数量计算 1、根据《工程地质手册》公式验算每根井点的允许最大进水量 3' 1208.81()m q d π== 2、井点管的数量 '1.1 34()Q n q ==眼 经验算，34眼水井管出水量基本能满足基坑总涌水量的要求！ 三、降水井深度计算 降水井深度可以按照以下公式确定： 123456W W W W W W W H H H H H H H =+++++ 式中： H 1=6.00m （基坑深度） H 2=1.0m （降低水位距离基底要求） H 3=2.0m （水力坡度） H 4=2.0m （水位变化幅度） H 5=1.0m （过滤器长度） H 6=1.0m （沉淀管长度） 根据计算，综合考虑现场条件，又由于降水持续时间长，井内必产生沉砂，因此降水井深度取13米，疏干井深度取14米。 20米。 四、补充方案 1、考虑场地南侧有明水影响，降水井加密布设。沿基坑周边布置32口降水井，井深 13米，另在坑内布置20口14米深疏干井。 2、基坑集水井、电梯坑等处由于开挖较深，可布设轻型井点辅助降水。 3、降水过程中，若该设计方案中降水井不能满足基坑总涌水量，可增设降水井。
最新井点降水计算实例
轻型井点降水施工方案 1 2 1、工程简介 3 着中重说明基础工程中的地质概况、地下水概况以及与降水有关的情况，即4 为什么要降水？ 5 2、降水方式方法及采取的措施 6 现场井点布置，采用的设备型号，技术参数等。 7 3、降水工作中应注意的事项 8 在降水施工过程中，技术、质量、安全、环保应注意的事项 9 4、计算书（附后） 10 本节主要讨论轻型井点降水有关计算 11 轻型井点降水计算 12 一、总涌水量计算 13 1.基坑总涌水量Q（m3/d），即环形井点系统用水量，常按无压完整井井群，14 用下式计算公式： 15 （2H―s）s 16 Q＝1.366K 17 lgR―lgx0 18 2.单井井点涌水量q（m3/d）常按无压完整井，按下计算公式：
19 （2H―s）s 20 q＝1.366K 21 lgR―lgr 22 式中：K—土的渗透系数（m/d）； 23 H—含水层厚度（m）； 24 s—水的降低值（m）； 25 R—抽水影响半径（m），由现场抽水试验确定，也可用下式计算：R＝1.95 s√H? 26 K 27 r—井点的半径（m）； 28 x0—基坑的假想半径（m，当矩形基坑长宽比小于5时，可化成假想半径x0的圆形井，按下式计算：x0＝√F/π 29 30 F—基坑井点管所包围的平面面积（m2）； 31 π—圆周率，取3.1416； 二、井点管需要根数 32 33 井点管需要根数n可按下式计算： 34 Q 35 n＝m 36 q 37 式中 q＝65π?d?l 3√K
式中： 38 39 n—井点管根数； 40 m—考虑堵塞等因素的井点备用系数，一般取m＝1.1； q—单根井点管的出水量（m3/d）； 41 42 d—滤管直径（m）； 43 l—滤管长度（m）； 44 三、井点管平均间距 45 井点管平均间距D（m），可按下式计算： 46 2（L＋B） 47 D＝ 48 n－1 49 求出的D应大于15d，并应符合总管接头的间距（一般为80、120、160mm）50 要求。 51 式中：L—矩形井点系统的长度（m）； 52 B—矩形井点系统的宽度（m）； 53 54 四、例题 55 某工程基坑平面尺寸见图，基坑宽10m，长19m，深4.1m，挖土边坡1：0.5。 56 地下水位－0.6m。根据地质勘察资料，该处地面下0.7m，为杂填土，此层下面57 有6.6m的细砂层，土的渗透系数K＝5m/d，再往下为不透水的粘土层。现采用
降水井计算
降水井计算 Prepared on 22 November 2020
基坑降水计算书 一、基坑涌水量计算 1、原始条件： 计算模型：此井点系统为潜水非完整井，采用基坑外降水。 2、井点管距边坑距离为1.5m ，滤管长度取1.0m ，直径40mm ，配有配套抽水设备；渗透系数（根据勘察报告提供室内渗透系数结合当地经验取值）（m/d ）。 3、基坑涌水量计算书 基坑开挖深度6.00m ，基坑面积约为9738m 2。 （1）基坑中心处要求降低水位深度S ，取降水后地下水位位于坑底以下1.0m ，则有S=+=7.00m （2）含水层厚度H ’=16m （3）影响半径0R 基坑等效半径080.69r m = = （4）基坑涌水量()()3 002'1.366298.81lg H S S m Q k d R r -==?? ??? 二、降水井数量计算 1、根据《工程地质手册》公式验算每根井点的允许最大进水量 2、井点管的数量 经验算，34眼水井管出水量基本能满足基坑总涌水量的要求！ 三、降水井深度计算 降水井深度可以按照以下公式确定： 式中： H 1=6.00m （基坑深度） H 2=1.0m （降低水位距离基底要求） H 3=2.0m （水力坡度） H 4=2.0m （水位变化幅度） H 5=1.0m （过滤器长度） H 6=1.0m （沉淀管长度） 根据计算，综合考虑现场条件，又由于降水持续时间长，井内必产生沉砂，因此降水井深度取13米，疏干井深度取14米。 20米。 四、补充方案 1、考虑场地南侧有明水影响，降水井加密布设。沿基坑周边布置32口降水井，井深13米，另在坑内布置20口14米深疏干井。 2、基坑集水井、电梯坑等处由于开挖较深，可布设轻型井点辅助降水。 3、降水过程中，若该设计方案中降水井不能满足基坑总涌水量，可增设降水井。
轻型井点降水设计计算例题(材料特制)
轻型井点系统设计计算示例 某多层厂房地下室呈凹字形，其平面尺寸如图1-76所示，基础底面标高为-4.5m，电梯井部分深达-5.30m，天然地面标高为-0.40m。根据地质勘测资料：标高在-1.40m以上为亚粘土，再往下为粉砂土，地下水静水位在-1.80m处，土的渗透系数为5m/d。基坑边坡采用1∶0.5，为施工方便，坑底开挖平面尺寸比设计平面尺寸每边放出0.5m。 图1—76 某地下室现场 根据本工程基坑的平面形状和深度，轻型井点选用环形布置并在凹字形中间插入一排井点，如图1-77所示。 井点管的直径选用50mm，布置时距坑壁取1.0m，其所需的埋置深度（从地面算至滤管顶部）用（公式1-54）计算，则至少为： （4.5-0.4）+0.5+17.5×0.1=6.34m 由于考虑轻型井点降水深度一般以6m为宜及现有井点管标准长度为6m，因此将总管 埋设在地面下0.6m处即先挖0.6m深的沟槽，然后在槽底铺设总管。此时井点管所需的长度： 6.34-0.6+0.20（露出槽底高度）=5.91(m)，（小于6.0，可满足要求）。 电梯井处的基坑深度比其他部分要深0.8m ，所以该处井点管长度改用7m。
井点管的间距，考虑粉砂土的渗透系数不大，初步选用1.6m 。 总管的直径选用127mm ，长度根据图布置方式算得： 2（67.6+2×1.0）+(46.4+2×1.0)+(46.4-2×1.8-2×1.0) = 276.2 (m) 抽水设备根据总管长度选用三套，其布置位置与总管的划分范围如图所示。 图1—36 某工程基坑轻型井点系统布置 a ）平面布置图（1、2、3—三套抽水设备编号、同时表示挖土时情况）； b ）高程布置图 现将以上初步布置核算如下。 1）涌水量计算 按无压不完整井考虑，由于凹字形中间插有一排井点，分为两半计算：含水层的有效深度H0按表1-9求出： ，所以 m H (99.10)00.194.4(85.10=+=） 基坑中心的降水深度)(2.35.08.15.4m s =+-= 83.00 .194.494 .41' / =+=+s s
轻型井点降水法工程量的计算及如何套定额
轻型井点降水法工程量的计算及如何套定额 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
轻型井点降水法工程量的计算及如何套定额 轻型井点降水法施工的计算步骤是什么降水法施工的适用条件与范围是什么 一、轻型井点降水法施工的计算步骤为：确定井点系统的布置方式(平面布置和高程布置);计算涌水量;计算井点数量和井距;校核水位降低数值;选择水泵规格等。二、井点降水是高地下水位地区基础工程施工的重要措施之一。它能克服流砂、稳定基坑边坡、降低承压水位防止坑底隆起和加速土的固结，使位于天然地下水位以下的基础工程能在较干燥的施工环境中进行施工。基本上在任何场地都可以抽水，除一些保水性很好的土壤。降水方法和设备可根据土层的渗透系数、要求降水的深度和工程特点，经过技术经济和节能比较后确定。 井点降水施工的条件是什麽，井点降水结算需结算哪些内容，这些内容怎样计算工程量，排水泵计算台班吗 井点降水施工的条件是什麽，井点降水结算需结算哪些内容，这些内容怎样计算工程量，排水泵计算台班吗 1、地下水位高于基底标高 2、井点安拆。运输，使用天数 3、使用天数内不计算，非使用天数内可计停班 一、井点降水施工的条件是什麽
回答：1：当需开挖的基坑设计基坑底标高位于地下位以下时。 2：定额规定“井点降水中的轻型井点、喷射井点、大口径井点的采用由施工组织设计确定。一般情况下，降水深度6m以内采用轻型井点，6m以上30m以内采用相应的喷射井点，特殊情况下可选用大口径井点。井点使用时间按施工组织设计确定。喷射井点子目包括两根观察孔制作，喷射井管包括了内管和外管。井点材料使用摊销量中已包括井点拆除时的材料损耗量”。 二、井点降水结算需结算哪些内容 回答：主要内容有井点安装、拆除、使用等项目。另外可能每个地区的定额子目设置不同，主要还是按当地定额设置的子目。使用公路工程预算定额（JTG/T B06-02-2007）套用定额1-2-8，定额中的费用已经包括(挖排水沟及管槽，井管装配及地面试管，铺总管，装水泵，水箱，冲孔沉管理，灌砂封口，连接试帛，拔井管，拆管，清洗，整理，堆放), 三、这些内容怎样计算工程量，排水泵计算台班吗 回答：轻型井点50根为一套。井点工程量按"套天"为单位计算，累计根数不足一套者按一套计算，一天按24小时计算。井管的安装、拆除工程量按根计算。
管井降水计算书

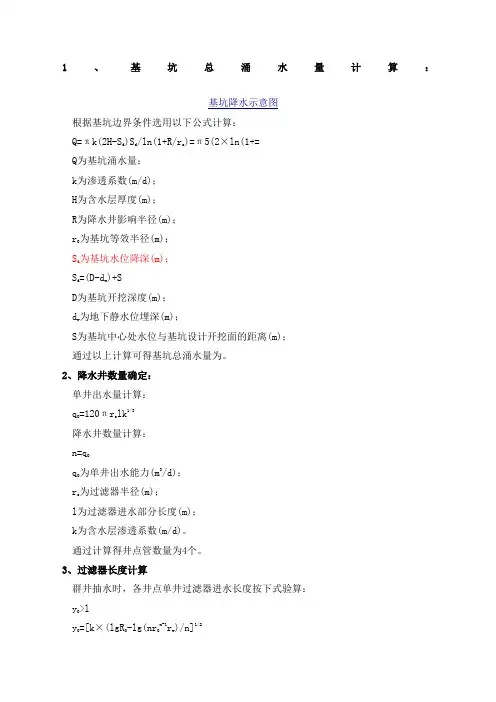

1、基坑总涌水量计算： 根据基坑边界条件选用以下公式计算： Q=πk(2H-S d)S d/ln(1+R/r o)=π5(2×ln(1+= Q为基坑涌水量； k为渗透系数(m/d)； H为含水层厚度(m)； R为降水井影响半径(m)； r0为基坑等效半径(m)； S d为基坑水位降深(m)； S d=(D-d w)+S D为基坑开挖深度(m)； d w为地下静水位埋深(m)； S为基坑中心处水位与基坑设计开挖面的距离(m)； 通过以上计算可得基坑总涌水量为。 2、降水井数量确定： 单井出水量计算： q0=120πr s lk1/3 降水井数量计算： n=q0 q0为单井出水能力(m3/d)； r s为过滤器半径(m)； l为过滤器进水部分长度(m)； k为含水层渗透系数(m/d)。 通过计算得井点管数量为4个。 3、过滤器长度计算 群井抽水时，各井点单井过滤器进水长度按下式验算： y0>l y0=[k×(lgR0-lg(nr0n-1r w)/n]1/2
