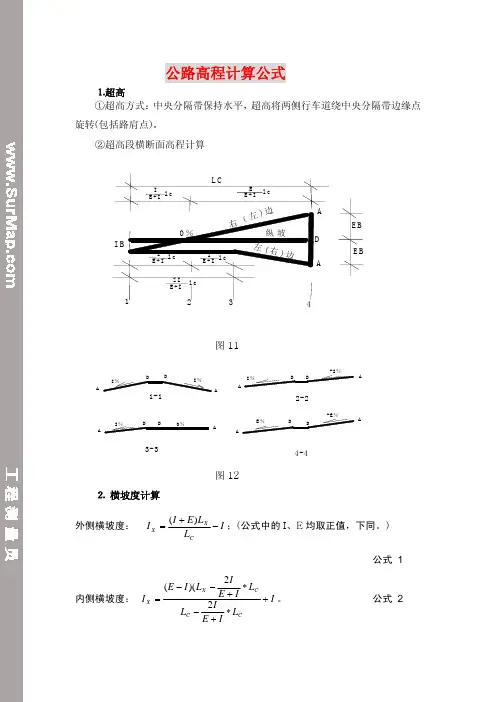

公路高程计算公式
公路高程计算公式
⒈超高
①超高方式：中央分隔带保持水平，
超高将两侧行车道绕中央分隔带边缘点旋转(包括路肩点)。
②超高段横断面高程计算
图11
1-1
A
0％
A
A A
A
A
A
A
D
D
D
3-3
4-4
I％I％
I％
E％
I％
图12
⒉ 横坡度计算 外侧横坡度： I L L E I I C
X
X ?+=
)(；(公式中的I 、E 均取正值，下同。)
公式 1
内侧横坡度： I L I
E I L L I E I
L I E I C
C C
X X +?+??+?
?=
22)((。 公式 2
1
23
L C
I B
左0％
E E +I
Z I E +I
l c
l c I E +I E +I
l c I l c E +I
I 右
（左
)
式中：2 I/(E+I)* L C—在L C段内横坡等于I％的长度,m。
X在区间0～2 I/(E+I)*LC时，横坡度为I；
在区间2 I/(E+I)* L C～L C段内时，横坡度为I～E。
I—横坡度设计值，
E—超高设计值，
L C—缓和曲线长，m。
⒊竖曲线计算公式：
W=I1-I2；当w＞0时，为凸曲线；当w＜0时，为凹曲线。
L=R*W；
E=T2/2R；
H=l2/2r；
T=TA=TB=L/2=R*W/2。
式中：H—切线上任一点至竖曲线上的垂直距离；M．
l—曲线上相应于H的P点至切点A或B点的距离，M．
R—二次抛物线的参数。(原点处的曲率半径)通常称竖曲率半径，M．
I1、I2—切线的斜率，即纵坡度，％．纵坡度(％)，从左向右上坡取“+”，下坡取“-”值．当α很小时，
tan α1≈α1=I1, tan α2≈α2=I2。 T —切线长(M)，
L —竖曲线的曲线长(M)。
K1
K2ZH
HY
JD
(H1)
路线平面图
ZH
道路工程测量(圆曲线缓和曲线计算)
内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。 重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法 难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。 § 9.1 交点转点转角及里程桩的测设 一、道路工程测量概述 分为：路线勘测设计测量 (route reconnaissance and design survey) 和道路施工测量 (road construction survey) 。 （一）勘测设计测量 (route reconnaissance and design survey) 分为：初测 (preliminary survey) 和定测 (location survey) 1、初测内容：控制测量 (control survey) 、测带状地形图 (topographical map of a zone) 和纵断面图 (profile) 、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。 2、定测内容：在选定设计方案的路线上进行路线中线测量 (center line survey) 、测纵断面图 (profile) 、横断面图 (cross-section profile) 及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。 （二）道路施工测量 (road construction survey) 按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。 本章主要论述中线测量和纵、横断面测量。 二、中线测量 (center line survey) 1、平面线型：由直线和曲线（基本形式有：圆曲线、缓和曲线）组成。 2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。即测设直线上、圆曲线上或缓和曲线上中桩。
公路竖曲线计算
竖曲线及平纵线形组合设计 （纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲线。） 竖曲线的形状，通常采用平曲线或二次抛物线两种。在设计和计算上为方便一般采用二次抛物线形式。 纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。当竖曲线转坡点在曲线上方时为凸形竖曲线，反之为凹形竖曲线。 一、竖曲线 如图所示，设相邻两纵坡坡度分别为i 1 和i 2，则相邻两坡度的代数差即转坡角为ω= i 1-i 2 ，其中i 1、i 2为本身之值，当上坡时取正值，下坡时取负值。 当 i 1- i 2为正值时，则为凸形竖曲线。当 i 1 - i 2 为负值时，则为凹形竖曲线。 （一）竖曲线基本方程式 我国采用的是二次抛物线形作为竖曲线的常用形式。其基本方程为： Py x 22= 若取抛物线参数P 为竖曲线的半径 R ，则有： Ry x 22 = R x y 22= （二）竖曲线要素计算公式
竖曲线计算图示 1、切线上任意点与竖曲线间的竖距h 通过推导可得： ==PQ h )()(2112li y l x R y y A A q p ---=-R l 22= 2、竖曲线曲线长： L = R ω 3、竖曲线切线长： T= T A =T B ≈ L/2 =2 ωR 4、竖曲线的外距： E =R T 22 ⑤竖曲线上任意点至相应切线的距离：R x y 22= 式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m ； R —为竖曲线的半径，m 。 二、竖曲线的最小半径 (一)竖曲线最小半径的确定 1.凸形竖曲线极限最小半径确定考虑因素 （1）缓和冲击 汽车行驶在竖曲线上时，产生径向离心力，使汽车在凸形竖曲线上重量减小，所以确定竖曲线半径时，对离心力要加以控制。 （2）经行时间不宜过短
公路测量计算公式
计算公式 一、 方位角的计算公式 二、 平曲线转角点偏角计算公式 三、 平曲线直缓、缓直点的坐标计算公式 四、 平曲线上任意点的坐标计算公式 五、 竖曲线上点的高程计算公式 六、 超高计算公式 七、 地基承载力计算公式 八、 标准差计算公式 一、 方位角的计算公式 1. 字母所代表的意义： x 1：QD 的X 坐标 y 1：QD 的Y 坐标 x 2：ZD 的X 坐标 y 2：ZD 的Y 坐标 S ：QD ～ZD 的距离 α：QD ～ZD 的方位角 2. 计算公式： ()()212212y y x x S -+-=
1）当y 2- y 1>0，x 2- x 1>0时：1 21 2x x y y arctg --=α 2）当y 2- y 1<0，x 2- x 1>0时：1 21 2360x x y y arctg --+?=α 3）当x 2- x 1<0时：1 21 2180x x y y arctg --+?=α 二、 平曲线转角点偏角计算公式 1. 字母所代表的意义： α1：QD ～JD 的方位角 α2：JD ～ZD 的方位角 β：JD 处的偏角 2. 计算公式： β＝α2-α1（负值为左偏、正值为右偏） 三、 平曲线直缓、缓直点的坐标计算公式 1. 字母所代表的意义： U ：JD 的X 坐标 V ：JD 的Y 坐标 A ：方位角（ZH ～JD ） T ：曲线的切线长，23 22402224R L L D tg R L R T s s s -+??? ? ??+= D ：JD 偏角，左偏为-、右偏为+
2. 计算公式： 直缓（直圆）点的国家坐标：X′=U+Tcos(A+180°) Y′=V+Tsin(A+180°) 缓直（圆直）点的国家坐标：X″=U+Tcos(A+D) Y″=V+Tsin(A+D) 四、 平曲线上任意点的坐标计算公式 1. 字母所代表的意义： P ：所求点的桩号 B ：所求边桩～中桩距离，左-、右+ M ：左偏-1，右偏+1 C ：J D 桩号 D ：JD 偏角 L s ：缓和曲线长 A ：方位角（ZH ～JD ） U ：JD 的X 坐标 V ：JD 的Y 坐标 T ：曲线的切线长，23 22402224R L L D tg R L R T s s s -+??? ? ??+= I=C-T ：直缓桩号 J=I+L ：缓圆桩号 s L DR J H -+ =180 π：圆缓桩号
公路竖曲线高程计算程序
fx-4800P计算器 公路竖曲线高程计算程序 （程序名：GAO CHENG-HP） Lb1 0︰｛CDAB｝︰C“K1=”︰D“H1=”︰A“PV-K0=”︰B “PV-H0=”↙ Lb1 1 ︰｛REF ｝︰R“R=”︰E“K2=”︰F“H2=”↙Lb1 2︰U =（B－D）÷（A－C）︰V =（F－B）÷（E－A）︰U ＞V =＞N = 0︰T = R ( U－V ) ÷2︰≠＞N = 1︰T = R ( V－U ) ÷2 ︰⊿G = A －T ︰Q = A ＋T ︰W = T 2÷（2 R）↙ Lb1 3︰｛K｝︰K “I.T.E.ZY-K.YZ-K=0,1”︰ K =0 =＞Goto 4 ︰⊿U “I 1”= U ▲V “I 2”= V ▲T = T ▲W “E”= W ▲G “ZY-K”= G ▲Q “YZ-K”= Q▲↙ Lb1 4︰｛M｝︰M“PK=”︰M ≤A =＞Goto 5︰⊿Goto 6 ↙Lb1 5︰M ≤G =＞H = B－U ( A－M ) ︰Goto 7 ︰≠＞Prog “H1 ”︰N = 1 =＞H = B＋X－Y ︰Goto 7︰≠＞N = 0 =＞H = B－X －Y ︰Goto 7↙ Lb1 6︰M ≥Q =＞H = B＋V ( M－A ) ︰Goto 7 ︰≠＞Prog “H2 ”︰N = 1 =＞H = B＋X＋Y ︰Goto 7︰≠＞N = 0 =＞H = B－X ＋Y ↙ Lb1 7︰H “HP”= H ▲｛L｝︰L“BZ-T=0,L”︰L = 0 =＞Goto 8 ︰⊿｛S｝︰S “IL=”︰H “HL”= H ＋S L ▲↙
道路坐标计算公式(简单实用)
曲线坐标计算 1、曲线要素计算 （1）缓和曲线常数计算 移距R l 24/p 2 s = 切垂距 23 s 240/2/m R l l s -= 缓和曲线角R l R l s s πβ/902/0??== （2）曲线要素计算 切线长 m R T ++=2/tan )p (α 曲线长 ?+=?-+=180/]180/)2([20απβαπR l R l L s s 外矢距 R R E -+=)]2/cos(/)p [(0α 切曲差 L T q -=2 2、主要点的里程推算
s s s S l YH HZ )/22l -(L QZ YH )/22l -(L HY QZ l +=+=+=+=-=ZH HY T JD ZH 检核： HZ T JD =-+q 3、方位角计算 根据已知JD1和JD2的坐标计算出 21JD JD -α 偏角βαα±=--211JD JD JD ZH ?±-=-18011JD ZH ZH JD αα 4、计算直线中桩坐标 (1)计算ZH 点坐标： ZH JD JD ZH ZH JD JD ZH T y y T x x --?+=?+=1111sin cos αα (2)计算HZ 点坐标： 2 11211cos cos JD JD JD HZ JD JD JD HZ T y y T x x --?+=?+=αα (3)计算直线上任意点中桩坐标 待求点到JD1的距离为i L 2 112 11sin cos -JD JD i JD i JD JD i JD i i L y y L x x HZ T L --?+=?+=+=αα里程 待求点里程 5、计算缓和曲线中桩坐标 (1)第一缓和曲线上任意点中桩坐标 在切线坐标系中的坐标为： s i s i Rl l y Rl l l x 6/)(40/3 25=-= ZH 到所求点方位角：
[整理]9860G线元法隧道(坐标正反计算、高程)计算程序
CASIO 9860G SD线元法隧道三维（坐标正反计算、高程）计算程序 悬赏分：+62 作者：刘工 2010-4-3 1. A（此为主程序） Lbl 0：〝1.LC=>XY〝：〝2.XY=>LC〝：〝3.ZHZL=>GC〝：〝PB=>V=1,2,3〞？→V： If V=1：Then GOTO 1 ：IfEnd ：If V=2：Then GOTO 2 ：IfEnd ： If V=3：Then GOTO 3 ：Else GOTO 0 ：IfEnd：Lbl 3：〝ZH=H〝？→H ：〝SDZF=Z〝？→Z：Prog〝ZGCZCX〝：GOTO 0：Lbl 1 ：〝ZH=L〝？→L： If L>173000 And L<174661.96：Then GOTO 4 ：Else GOTO 0 ：IfEnd ： Lbl 4：L→L：〝SDZF=Q〝？→Q：〝XLZJ,-Z+Y=Q〝：Q+0.125→Q： Prog 〝ZBQXYS〝：〝JSJD=J〝：90→J▲Prog 〝ZSZB〝： 〝X=〝：X ▲ 〝Y=〝：Y▲〝FWJ=O〝：O▼DMS▲ L→H：Q-0.125→Z：Prog 〝ZGCZCX〝：GOTO 0： Lbl 2：〝XO=M〝?→M：〝YO=R〝?→R：173300→L： If M>3845505.273 And M<3846506.099 And R>499371.832 And R<500352.224 ：Then GOTO 5：Else GOTO 2： IfEnd ：Lbl 5：0→Q：0→J： Prog 〝ZBFS〝：〝LC=L〝：L ▲〝JL=Q〝：Q▲ 〝SDZJ，-Z+Y=Q〝：Q-0.125→Q ▲ L→H：Q→Z：Prog 〝ZGCZCX〝：GOTO 0 2.正算坐标ZBZS ( L-S ) / 4→H：90/π→F：HHF（1/T-1/I）/（K-S）→U：2HF/ I→D：C+4D+16 U→Ｏ： O+J→P ：C+ D+ U→E：C+2D+4U→W：C+3D+9U→G： A+AbsH/3*(cosC+4(cosG+cosE)+2cosW+cosO)+Qcos P→X ： B+AbsH/3*(sinC+4(sinG+sinE)+2sinW+sinO)+Qsin P→Y 3.反算坐标：ZBFS Lbl 0：Prog 〝ZBQXYS〝：Prog 〝ZBZS〝：O-90→Z：(R-Y)cosZ-(M-X) sinZ→P ：
圆曲线缓和曲线计算公式
圆曲线缓和曲线计算公式
圆曲线缓和曲线计算公式 2011-09-13 15:19:36| 分类：默认分类|字号订阅 第九章道路工程测量(圆曲线缓和曲线计算公式) 学习园地2010-07-29 13:10:53阅读706评论0 字号：大中小订阅 [教程]第九章道路工程测量(圆曲线缓和曲线计算公式)未知2009-12-09 19:04:30 广州交通技术学院第九章道路工程测量(road engineering survey) 内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的
计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。 重点：圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法 难点：缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。 § 9.1 交点转点转角及里程桩的测设一、道路工程测量概述 分为：路线勘测设计测量(route reconnaissance and design survey) 和道路施工测量(road construction survey) 。（一）勘测设计测量(route reconnaissance and design survey) 分为：初测(preliminary survey) 和定测(location survey) 1、初测内容：控制测量(control survey) 、测带状地形图(topographical map of a zone) 和纵断面图(profile) 、收集沿线地质水文资
CASIO fx5800p全线高程计算程序
CASIO fx5800p全线高程计算程序 GAOCHEN 主程序 Lbl 1 “KM=，<0,Stop”:?K：K<0=>Stop:“PY=”？L：Prog”GK” C-D→E:Abs(RE/2)→T：R(Abs(E)/E)→R If K≤B-T:Then 0→H:Else:If K≥B+T Then 0→H:D→C:Else K-B+T→H:Ifend:Ifend A-(B-K)C-H2/(2R)→G：Cls “KM=”：Locate 4，1，K：Locate 10，1，“PY=”：Locate 13，1，L：Fix 3 “H=”：Locate 4，2，G Prog “PODU”：（E-B）/（D-A）（K-A）+B→I：(F-C)/（D-A）（K-A）+C→J “HL=”：G+IL→X：Locate 4，3，X：Locate 11，3，“I=”：Locate 13，3，I*100 “HR=”：G+JL→Y：Locate 4，4，Y：Locate 11，4，“I=”：Locate 13，4，J*100◢Cls：Norm 2：“BM+HS≤0,Goto 1”？Z：Z≤0=> Goto 1：Cls (输入视线高) “KM=”：Locate 4，1，K：Locate 10，1，“PY=”：Locate 13，1，L：Fix 3 “QSM=”: Locate 6，2，Z-G (显示中桩读数) “QSL=”: Locate 6，3，Z-X (显示左桩读数) “QSR=”: Locate 6，4，Z-Y◢(显示右桩读数) Norm 2：Cls：Goto1 （后面可加已知视线高计算读数部分，不想计算读数则视线高输入0或负数如不想显示麻烦，可将Locate语句去掉） 以下两个子程序不需运行，只是两个独立的数据库赋值程序，字母重复不影响计算结果 GK 数据库子程序 If K≤第二曲线起点桩号：Then 第一曲线交点高程→A：第一曲线交点桩号→B：第一曲线前坡→C：第一曲线后坡→D：第一曲线半径→R：Return：Ifend …………….（有几个变坡点编几个If语句） PODU 计算坡度子程序 If K≤第一变（非变）坡段终点：Then 第一曲线起点桩号→A：第一曲线起点左坡→B：第一曲线起点右坡→C：第一曲终点桩号→D：第一曲终点左坡→E：第一曲终点右坡→F：Return：Ifend ………………（每一个超高变化线元一个If语句） 结果显示： KM=0000.000 PY=0.000 H= 00.000 HL=00.000 I=-1.5 HR=00.000 I=-1.5 KM=0000.000 PY=0.000 QSM= 00.000 QSL= 00.000 QSR= 00.000
市政道路高速公路曲线高程计算公式
市政道路 高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道) 一、缓和曲线上的点坐标计算 已知：①缓和曲线上任一点离ZH点的长度：l ②圆曲线的半径：R ③缓和曲线的长度：l0 ④转向角系数：K(1或－1) ⑤过ZH点的切线方位角：α ⑥点ZH的坐标：xZ，yZ 计算过程： 说明：当曲线为左转向时，K=1，为右转向时，K=-1， 公式中n的取值如下： 当计算第二缓和曲线上的点坐标时，则： l为到点HZ的长度
α为过点HZ的切线方位角再加上180° K值与计算第一缓和曲线时相反 xZ，yZ为点HZ的坐标 切线角计算公式： 二、圆曲线上的点坐标计算 已知：①圆曲线上任一点离ZH点的长度：l ②圆曲线的半径：R ③缓和曲线的长度：l0 ④转向角系数：K(1或－1) ⑤过ZH点的切线方位角：α ⑥点ZH的坐标：xZ，yZ 计算过程：
说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下： 当只知道HZ点的坐标时，则： l为到点HZ的长度 α为过点HZ的切线方位角再加上180° K值与知道ZH点坐标时相反 xZ，yZ为点HZ的坐标 三、曲线要素计算公式
公式中各符号说明： l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度 l2——第二缓和曲线长度 l0——对应的缓和曲线长度 R——圆曲线半径 R1——曲线起点处的半径 R2——曲线终点处的半径
P1——曲线起点处的曲率 P2——曲线终点处的曲率 α——曲线转角值 四、竖曲线上高程计算 已知：①第一坡度：i1(上坡为“＋”，下坡为“－”) ②第二坡度：i2(上坡为“＋”，下坡为“－”) ③变坡点桩号：SZ ④变坡点高程：HZ ⑤竖曲线的切线长度：T ⑥待求点桩号：S 计算过程： 五、超高缓和过渡段的横坡计算
高等级道路竖曲线的计算方法
高速公路竖曲线计算方法 【摘要】本文从竖曲线的严密计算公式入手，推导竖曲线上点的设计高程和里程的精确计算方法。分析和比较了近似公式和严密公式的差别及对设计高 程和里程的影响。在道路勘测设计中用本方法可取得精确、方便、迅速的效果， 建议取代传统的近似方法。 一、引言 在传统的道路纵断面设计中，竖曲线元素及对应桩号里程和设计高程均采用 近似公式计算，在低等级道路及计算工具很落后的时代曾起到过很大的作用。 但是随着高级道路的快速发展，道路竖曲线半径的不断加大，设计和施工的精度要求越来越高，因此，对勘测设计工作提出了很高的要求。采用近似的方法进 行勘测设计已难以满足高精度、高效灵活的要求。为此本文给出了实用、精确的竖曲线计算公式，以解决实际工作中存在的问题。 二、计算原理 1. 近似计算公式 如图1所示，设道路纵坡的变坡点为I，其设计高程为H I,里程为D I，两侧的纵坡度分别为i1、i2，竖曲线设计半径为R，竖曲线各元素的近似计算公式如下：
图 1 2. 精确计算公式 如图2所示，在图中建立以水平距离为横坐标轴d,铅垂线为纵坐标轴H′的dOH′直角坐标系，A点的坐标为(d A，0)，Z点的坐标为(0，H Z′)，竖曲线各元素的精确计算公式如下： α1＝arctani 1 (1) α2＝arctani 2 (2) ω＝α1-α2(3) T＝Rtan(4) E＝R(sec-1) (5) d I＝Tcosα1 (6) d A＝Rsinα1 (7) H Z′＝Rcosα1 (8) 竖曲线在直角坐标系中的方程为： (d-d A)2+H′２＝R2 (9)
由式(9)可推算出竖曲线上任一与Z点的里程差为d的点的纵坐标值H′，则 0≤d≤ｄY (10) 并可立即推算点的设计高程和里程： H＝H′-ΔH (11) D＝D Z+d (D Z＝D I-d I) (12) 式中，α1，α2分别为纵坡线与水平线的夹角；ω为变坡角；Τ为切线长；Ε为外矢距；d I为纵坡变坡点I与Z点的里程差；d A为竖圆曲线圆心A与Z点的里程差；H′为竖圆曲线上任一点的纵坐标值；d为竖圆曲线上任一点与Z点的里程差；H为竖圆曲线上任一点的设计高程；ΔH＝H′Ｚ-H Z为Z点纵坐标值与Z 点设计高程之差(H Z＝H I-d I.i1)；D为竖曲线上任一点的里程。 由式(10)可知，当d=d A时，则里程D N＝D Z+d A的N点为竖圆曲线的变坡点， 其高程H N＝H N′-ΔH＝R-ΔH＝max，N点在现场施工中具有很重要的指导意义。 三、计算实例 某山岭重丘的二级公路的纵坡变坡点I，其设计高程H I＝68.410 m，里程D I
公路常用计算公式
公路常用计算公式 一、方位角的计算公式 二、平曲线转角点偏角计算公式 三、平曲线直缓、缓直点的坐标计算公式 四、平曲线上任意点的坐标计算公式 五、竖曲线上点的高程计算公式 六、超高计算公式 七、地基承载力计算公式 八、标准差计算公式 一、方位角的计算公式 1.字母所代表的意义： x1：QD的X坐标 y1：QD的Y坐标 x2：ZD的X坐标 y2：ZD的Y坐标 S：QD～ZD的距离 α：QD～ZD的方位角 2.计算公式： 1）当y2- y1>0，x2- x1>0时： 2）当y2- y1<0，x2- x1>0时： 3）当x2- x1<0时： 二、平曲线转角点偏角计算公式 1.字母所代表的意义： α1：QD～JD的方位角
α2：JD～ZD的方位角 β：JD处的偏角 2.计算公式： β＝α2-α1（负值为左偏、正值为右偏） 三、平曲线直缓、缓直点的坐标计算公式 1.字母所代表的意义： U：JD的X坐标 V：JD的Y坐标 A：方位角（ZH～JD） T：曲线的切线长， D：JD偏角，左偏为-、右偏为+ 2.计算公式： 直缓（直圆）点的国家坐标：X′=U+Tcos(A+180°) Y′=V+Tsin(A+180°)缓直（圆直）点的国家坐标：X″=U+Tcos(A+D) Y″=V+Tsin(A+D) 四、平曲线上任意点的坐标计算公式 1.字母所代表的意义： P：所求点的桩号 B：所求边桩～中桩距离，左-、右+ M：左偏-1，右偏+1 C：JD桩号 D：JD偏角 L s：缓和曲线长 A：方位角（ZH～JD）
U：JD的X坐标 V：JD的Y坐标 T：曲线的切线长， I=C-T：直缓桩号 J=I+L：缓圆桩号 ：圆缓桩号 K=H+L：缓直桩号 2.计算公式： 1）当P 程序使用说明 Fx9750、9860系列 程序包含内容介绍:程序共有24个，分别是： 1、0XZJSCX 2、1QXJSFY 3、2GCJSFY 4、3ZDJSFY 5、4ZDGCJS 6、5SPJSFY 7、5ZDSPFY 8、5ZXSPFY 9、6ZPJSFY 10、7ZBZFS 11、8JLHFJH 12、9DBXMJJS 13、9DXPCJS 14、9SZPCJS 15、GC-PQX 16、GC-SQX 17、PQX-FS 18、PQX-ZS 19、 ZD-FS 20、ZD-PQX 21、ZD-SQX 22、ZD-ZS 23、ZDSP-SJK 24、ZXSP-SJK 其中，程序2-14为主程序，程序15-24为子程序。每个主程序都可以单独运算并得到结果，子程序不能单独运行，它是配合主程序运行所必需的程序。刷坡数据库未采用串列，因为知道了窍门，数据库看起很多，其实很少。 程序1为调度2-8程序； 程序2为交点法主线路(含不对称曲线)中边桩坐标正反计算及极坐标放样程序； 程序3为主线路中边桩高程计算及路基抄平程序； 程序4为线元法匝道中边桩坐标正反计算及极坐标放样程序； 程序5为匝道线路中边桩高程计算及路基抄平程序； 程序6为任意线型开口线及填筑边线计算放样程序； 程序7专为主线路开口线及填筑边线计算放样程序，只需测量任意一点三维数据，即可马上计算出该点相对于中桩法线上的偏移量； 程序8专为匝道线路开口线及填筑边线计算放样程序，只需测量任意一点三维数据，即可马上计算出该点相对于中桩法线上的偏移量； 程序9为桥台锥坡计算放样程序； 程序10为计算两点间的坐标正反算程序； 程序11为距离后方交会计算测站坐标程序； 三角高程测量的计算公式 如图6.27所示，已知A点的高程H A，要测定B点的高程 H B，可安置经纬仪于A点，量取仪器高i A；在B点竖立标杆，量取其高度称 为觇 B 标高v B；用经纬仪中丝瞄准其顶端，测定竖直角α。如果已知AB两点间的水平距离D （如全站仪可直接测量平距），则AB两 点间的高差计算式为： 如果当场用电磁波测距仪测定两点间的斜距D′，则AB两点间的高差计算式为： 以上两式中，α为仰角时tanα或sinα为正，俯角时为负。求得高差h AB以后，按下式计算B 点的高程： 以上三角高程测量公式(6.27)、(6.28)中，设大地水准面和通过A、B点的水平面为相互平行的平面，在较近的距离(例如200米)内可 以认为是这样的。但事实上高程的起算面——大地水准面是一曲面，在第一章1.4中已介绍了水准面曲率对高差测量的影响，因此由三 角高程测量公式(6.27)、(6.28)计算的高差应进行地球曲率影响的改正，称为球差改正f1，如图6.28(见课本）所示。按(1.4)式： 式中:R为地球平均曲率半径，一般取R=6371km。另外，由于视线受大气垂直折光影响而成为一条向上凸的曲线，使视线的切线方向向 上抬高，测得竖直角偏大，如图6.28所示。因此还应进行大气折光影响的改正，称为气差改正f2，f2恒为负值。 图6.23 三角高程测量 图6.24 地球曲率及大气折光影响 设大气垂直折光使视线形成曲率大约为地球表面曲率K倍的圆曲线(K称为大气垂直折光系数)，因此仿照(6.30)式，气差改正计算公式 为： 球差改正和气差改正合在一起称为球气差改正f，则f应为： 大气垂直折光系数K随气温、气压、日照、时间、地面情况和视线高度等因素而改变，一般取其平均值，令K=0.14。在表6.16中列出水 平距离D=100m-200m的球气差改正值f，由于f1>f2，故f恒为正值。 考虑球气差改正时，三角高程测量的高差计算公式为： 或 由于折光系数的不定性，使球气差改正中的气差改正具有较大的误差。但是如果在两点间进行对向观测，即测定h AB及h BA而取其平均 值，则由于f2在短时间内不会改变，而高差h BA必须反其符号与h AB取平均，因此f2可以抵消，f1同样可以抵消，故f的误差也就不起 作用，所以作为高程控制点进行三角高程测量时必须进行对向观测。 高速公路线路(缓和曲线、竖曲线、圆曲线、匝道)坐标计算公式 时间:2009-12-27 21:40:34 来源:本站作者:未知我要投稿我要收藏投稿指南 高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道) 一、缓和曲线上的点坐标计算 已知：①缓和曲线上任一点离ZH点的长度：l ②圆曲线的半径：R ③缓和曲线的长度：l0 ④转向角系数：K(1或－1) ⑤过ZH点的切线方位角：α ⑥点ZH的坐标：x Z，y Z 计算过程： 说明：当曲线为左转向时，K=1，为右转向时，K=-1， 公式中n的取值如下： 当计算第二缓和曲线上的点坐标时，则： l为到点HZ的长度 α为过点HZ的切线方位角再加上180° K值与计算第一缓和曲线时相反 x Z，y Z为点HZ的坐标 切线角计算公式： 二、圆曲线上的点坐标计算 已知：①圆曲线上任一点离ZH点的长度：l ②圆曲线的半径：R ③缓和曲线的长度：l0 ④转向角系数：K(1或－1) ⑤过ZH点的切线方位角：α ⑥点ZH的坐标：x Z，y Z 计算过程： 说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下： 当只知道HZ点的坐标时，则： l为到点HZ的长度 α为过点HZ的切线方位角再加上180° K值与知道ZH点坐标时相反 x Z，y Z为点HZ的坐标 三、曲线要素计算公式 公式中各符号说明： l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度 l2——第二缓和曲线长度 l0——对应的缓和曲线长度 R——圆曲线半径 R1——曲线起点处的半径 R2——曲线终点处的半径 CASIO5800计算器 公路测量计算程序 程序设计:魏加训 2009.2.28 Casio 5800计算器数据库型万能坐标正反算计算程序 一、主程序：1XY Lbl 0:“1.ZS 2.FS”?→V↙ If V=1: Then “CZ X” ?H: “CZ Y” ?T:Goto 1: Else If V=2: Then Goto 2 :IfEnd: IfEnd ↙ Lbl 1: “K××+×××”?D:?Z: “RJ”?G↙ Prog “P.Z”↙(注:计算另一线路时修改替换此处和FS子程序中的P.Z为对应线路的数据库名称即可) Prog “ZS” ↙ If Z<0: Then Cls:“X（L）=”: “Y（L）=”: Locate 6，1，X : Locate 6，2，Y◢ Pol（X-H，Y-T）: Cls: “S（L）=”: Locate 6，1，I : "F（L）="：360Frac（（J+360）÷360▼DMS◢ Goto 1:IfEnd↙ If Z=0: Then Cls:“X（Z）=”: “Y（Z）=”: Locate 6，1，X : Locate 6，2，Y : “QXFWJ （Z）=”: 360Frac（（J+360）÷360▼DMS◢ Pol（X-H，Y-T）: Cls: “S（Z）=”: Locate 6，1，I : "F（Z）="：360Frac（（J+360）÷360▼DMS◢ Goto 1:IfEnd↙ If Z >0: Then Cls:“X（R）=”: “Y（R）=”: Locate 6，1，X : Locate 6,2，Y◢ Pol（X-H，Y-T）: Cls: “S（R）=”: Locate 6，1，I : "F（R）="：360Frac（（J+360）÷360▼DMS◢ Goto 1:IfEnd↙ Lbl 2: 0→Z:0→G:”X” ?M:”Y” ?I:Prog “FS”: Cls:“K=”：“Z=”：Locate 4，1，D : Locate 4，2，Z◢ Goto 2↙ 二、正算子程序：ZS 5→N: U(E-1-R-1)÷Abs（K-F）→P: Abs（D-F）÷N→Q: 90Q÷π→S: (注:此处5→N是控制计算精度可修改的,一般取值为4～6即可) C+(NPQ+2UR-1)NS→J:1→L↙ A+Q÷6×(Cos (C)+Cos (J) +4∑（Cos (C+((L+0.5)PQ+2UR-1)×(L+0.5)S),L,0,(N-1)）+2∑（Cos (C+((LPQ+2UR-1)LS,L,1,(N-1))）+ZCos（J+G) →X : B+Q÷6×(Sin(C)+Sin( J) +4∑（Sin (C+((L+0.5)PQ+2UR-1)×(L+0.5)S),L,0,(N-1)）+2∑（Sin (C+((LPQ+2UR-1)LS,L,1,(N-1))）+Z Sin（J+G)→Y ↙ 三、反算子程序：FS Lbl 0:Prog “P.Z”:Prog “ZS”↙ (注:计算另一线路时修改替换此处和1XY主程序中的P.Z为对应线路的数据库名称即可) (I-Y)sin(J)+(M-X) cos(J)→ P :D+P→ D ↙ If Abs(P)≥0.001:Then Goto 0 : Else Goto 1 : IfEnd↙ Lbl 1: (I-Y)cos(J)-(M-X) sin(J) →Z 公路竖曲线计算 ————————————————————————————————作者：————————————————————————————————日期: 课 题：第三节 竖曲线 第四节 公路平、纵线形组合设计 教学内容：理解竖曲线最小半径的确定；能正确设置竖曲线；掌握竖曲线的要素计算、竖曲线与路基设计标高的计算；能正确进行平、纵线形的组合设计。 重 点：１、竖曲线最小半径与最小长度的确定；２、竖曲线的设置； 3、平、纵线形的组合设计。 难 点：竖曲线与路基设计标高的计算;平、纵线形的组合设计。 第三节 竖曲线设计 纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和,这条连接两纵坡线的曲线叫竖曲线。 竖曲线的形状,通常采用平曲线或二次抛物线两种。在设计和计算上为方便一般采用二次抛物线形式。 纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。当竖曲线转坡点在曲线上方时为凸形竖曲线,反之为凹形竖曲线。 一、竖曲线 如图所示,设相邻两纵坡坡度分别为i 1 和i 2,则相邻两坡度的代数差即转坡角为ω= i 1-i ２ ,其中i 1、i 2为本身之值，当上坡时取正值，下坡时取负值。 当 i １- i 2为正值时,则为凸形竖曲线。当 i １ - i 2 为负值时，则为凹形竖曲线。 (一)竖曲线基本方程式 我国采用的是二次抛物线形作为竖曲线的常用形式。其基本方程为: Py x 22= 若取抛物线参数P 为竖曲线的半径 R ，则有： Ry x 22 = R x y 22 = （二)竖曲线要素计算公式 竖曲线计算图示 １、切线上任意点与竖曲线间的竖距h 通过推导可得: ==PQ h )()(2112 li y l x R y y A A q p ---=-R l 22= 2、竖曲线曲线长: L = R ω ３、竖曲线切线长： T= T A =T Ｂ ≈ L/２ = 2 ω R ４、竖曲线的外距： Ｅ =R T 22 ⑤竖曲线上任意点至相应切线的距离：R x y 22 = 式中：ｘ —为竖曲任意点至竖曲线起点（终点)的距离, m; R —为竖曲线的半径，m 。 公路缓和曲线段原理及缓和曲线计算公式 一、缓和曲线 缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。 1．缓和曲线的作用 1）便于驾驶员操纵方向盘 2）乘客的舒适与稳定，减小离心力变化 3）满足超高、加宽缓和段的过渡，利于平稳行车 4）与圆曲线配合得当，增加线形美观 2．缓和曲线的性质 为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。 S=A2/ρ（A：与汽车有关的参数） ρ=C/s C=A2 由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。 3．回旋线基本方程 即用回旋线作为缓和曲线的数学模型。 令：ρ=R，l h=s 则 l h=A2/R 4．缓和曲线最小长度 缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。缓和曲线的最小长度应按发挥其作用的要求来确定： 1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。a1=0,a2=v2/ρ,a s=Δa/t≤0.6 2）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s) 3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度 超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。 4）从视觉上应有平顺感的要求计算缓和曲线最小长度 缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。 《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。 5．直角坐标及要素计算 1）回旋线切线角 （1）缓和曲线上任意点的切线角 缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。 βx=s2/2Rl h （2）缓和曲线的总切线角 β=l h/2R.180/л 2）缓和曲线直角坐标 任意一点P处取一微分弧段ds，其所对应的中心角为dβx dx=dscosβx dy=dssinβx 3）缓和曲线常数 （1）主曲线的内移值p及切线增长值q 内移值：p=Y h-R(1-cosβh)=l h2/24R 切线增长值：q=X h-Rsinβh=l h/2-lh3/240R2 （2）缓和曲线的总偏角及总弦长 总偏角：βh=l h/2R 总弦长：C h=l h-l h3/90R2 小白自学ExcelVBA道路坐标高程计算程序流程 1声明 1.1 本人是个工作时间不长测量施工员。 1.2听说想轻松愉快的干好测量得学门编程，又听说ExcelVBA是个简单的可视化的常用的…… 1.3 本人很懒，面对厚厚的全是“昏天暗地”代码的ExcelVBA教科书籍，实在是没心没力。其实俺还是懂点儿VB编程的（学校学过“=”是赋值，if、while、end的意思，嘿嘿，还有画窗体图框，其他的就都还给老师了）。 1.4 谷歌、度娘，是咱的好帮手。 1.5 仰望的存在，神一般的存在，无私的化身！ 道路中边桩坐标计算程序120424.xls（王中伟”教授”QQ：595077） 曲线坐标计算程序VBA 4.6.xls（陈超”中铁”QQ：295188316） 陈师傅的VBA代码乍一看感觉比王老师的让人头痛，怎么说咱们也是个有理想有目标的人，要啃就啃硬骨头！就选~~~嘿嘿~~~王老师的程序吧！ 1.6 道路中边桩坐标计算程序120424.xls代码获取。 王老师、陈师傅担心不懂编程的人，不小心修改代码导致程序错误，设置了vba密码（个人认为），其次我跟他们不熟，没有正大光明的要的密码，于是求助谷歌度娘，这个关于VBA 密码破解，于是很不厚道的得到了密码，为了方便本次学习，又很不厚道的把道路中边桩坐标计算程序120424.xls的密码贴出来（df750726），神人勿怪呀！ 2 代码理解ing… 我们通过密码打开vba代码窗口，大家可以先把每个表格打开浏览一下代码，是不是感觉很短呀，感觉应该是超级链接的意思，嘿嘿，主要的代码在模块“lx”里，打开下，代码多吧，这就是咱们要肯的骨头。现在咱们冲呀！ 曲线道路坐标计算 §1 曲线要素计算 缓和曲线是在不改变直线段方向和保持圆曲线半径不变的条件下，插入到直线段和圆曲线之间的。其曲率半径ρ从直线的曲率半径∞（无穷大） 逐渐变化到圆曲线的半径R ，在缓和曲线上任意一点的曲率半径ρ与缓和曲线的长度l 成反比，以公式表示为：l 1 ∝ρ 或 C l =?ρ（C 为常数，称 曲线半径变更率）。当o l l =时，R =ρ，应有o l R l C ?=?=ρ 以上几式是缓和曲线必要的前提条件。在实际应用中，可采取符合这一前提条件的曲线作为缓和曲线。常用的有辐射螺旋线及三次抛物线，我国采用辐射螺旋线。 为了在圆曲线与直线之间加入一段缓和曲线o l ，原来的圆曲线需要在垂直于其切线的方向移动一段距离p ，因而圆心就由'O 移到O ，而原来的半径R 保持不变，如图。 由图中可看出，缓和曲线约有一半的长度是靠近原来的直线部分，而另一半是靠近原来的圆曲线部分，原来圆曲线的两端其圆心角o β相对应的那部分圆弧，现在由缓和曲线所代替，因而圆曲线只剩下缓圆点(HY )到圆缓点(YH )这段长度即y l 。 o β为缓和曲线的切线角，即缓圆点或圆缓点切线与直缓点或缓直点切线的交角，亦即圆曲线HY→YH 两端各延长 2 o l 部分所对应的圆心角。 γ为缓和曲线总偏角，即从直缓点(ZH )测设缓圆点(HY )或从缓直点(HZ )测设圆缓点(YH )的偏角。 q 为切线增量(切垂距)，即ZH (或HZ )到从圆心O 向ZH (或HZ )的切线作垂线垂足的距离。 p 为圆曲线内移值，即垂线(从圆心O 向ZH (或HZ )的切线作垂线)长与圆曲线半径R 之差。 一、对称曲线 1、曲线要素计算(α表示偏角、l s 表示缓和曲线长，R 表示半径) 切线角：错误!未找到引用源。 内移值：错误!未找到引用源。R 242s l P = 切线增量： 错误 ! 未找到引用源。2R 2403s l -2s l q = 切线长：错误!未找到引用源。 曲线长：错误!未找到引用源。 外矢距：错误!未找到引用源。R -2 c os P R E 0α+= 切曲差：错误!未找到引用源。 2、曲线主点里程计算 3、曲线中桩计算 （1）当点在ZH →HY 之间时 错误!未找到引用源。 （l i 为该点里程减去 ZH 点里程） 任意点的切线角： 任意点的偏角：πβδ? ?==180l 6li 3/s 2i i R 任意点的弦的方位角：i i δγθ±=ZH （右＋，左—） 任意点的弦长：2i Y 2i X i C += 任意点的坐标：i i i i sin cos θθ?+=?+=C Y Y C X X ZH ZH （2）当点在HY →YH 之间时 HY 点的切线方位角：0βγγ±=ZH HY （右＋，左—） 任意点的切线角：π ??=?180R l i i （li 为该点里程减去HY 点里程） 偏角：π ??==18022/i i R l i ?δ 弦的方位角：i i δγθ±=HY （右＋，左—） i i R X ?sin ?= 错误!未找到引用源。）（i i cos -1??=R Y 弦长：2 i 2i i Y X C += 坐标：i i i i sin cos θθ?+=?+=C Y Y C X X HY HY （3）当点在YH→HZ 之间时 错误!未找到引用源。 （l i 为HZ 点里程减去该点里程） 任意点的切线角： 偏角：πβδ? ?==180l 6li 3/s 2i i R 弦的方位角i i δγθ±=HZ （右—，左＋） 弦长：2i 2i i Y X C += 坐标：i i i i sin cos θθ?+=?+=C Y Y C X X HZ HZ公路缓和曲线段原理及缓和曲线计算公式
三角高程测量的计算公式
道路曲线计算公式
5800坐标高程计算程序

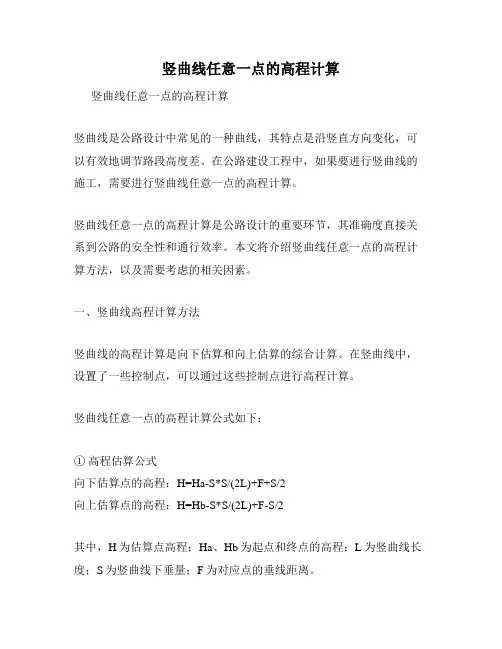

公路竖曲线计算
