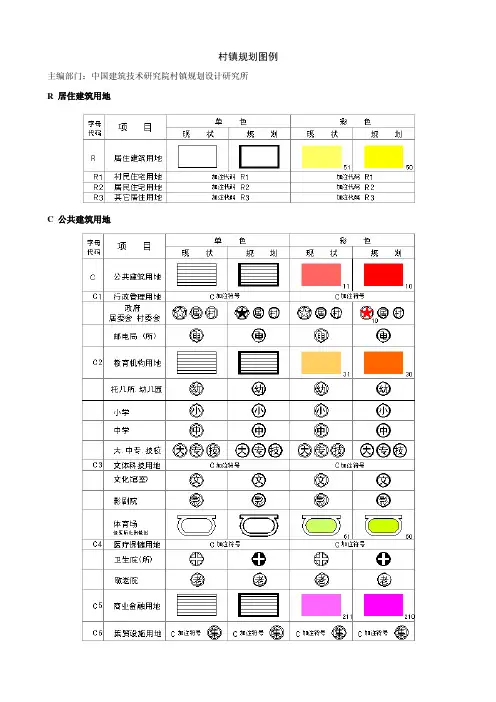

村镇制图图例
表4.2.2 村庄建设用地分类和代号
注：1 表中●—应设的项目；○—可设的项目；—为不需配置的项目；
表6.3.3.2 公益性服务设施建筑面积下限指标（平方米）
表8.2.3 村庄人均综合用水量指标（L/人·d）
附录A 村域城乡用地分类表
附录B 村域及村庄用地统计表统一格式
备注：城镇居民点建设用地包括城市建设用地、镇建设用地和乡建设用地
表B.0.2 村庄现状用地和规划用地统计表
备注：年现状村庄户籍人口人
年规划村庄户籍人口人
附录B规划图例附表B.0.1 用地图例
机械制图识图基本知识1
机械制图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、 标题栏 技术要求
材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。 （2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:
前视图（主视图）、左视图、右视图、顶视图、底视图及后视 图。 三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。 四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。 公差分为CT 、IT、JT 3个系列标准。CT系列为铸造公差标准，IT是ISO 国际尺寸公差，JT为中国机械部尺寸公差
机械制图和识图基础
机械制图与识图基础 一个模具是由若干个零部件组装而成，设计者根据冲压产品的不同，设计不同的模具。设计者是以图样来表达其设计思想的，模具结构中每一个零部件，设计者都将会以图样的形式（标准件常用编码表示）表达出来，即“以图示物”。作为模具修理工、改制工，在进行模具修理、变更和零部件及治具加工等工作时，图纸是作业的必要依据。因此，我们必须学会看懂各种常用的机械图样，正确理解设计要求，才能按照图纸加工出合格的模具零部件，确保修模质量，提高修模效率。 一、投影与视图 工程上常用的机械图样，都是以视图来表达机械零件和部件的结构形状。要看懂图样首先要知道图样上的视图是根据什么原理和方法画出来的。掌握这些原理，了解视图的形成及画法是看懂机械图的基础。 1、投影的概念 投影概念是从日常生活中抽象出来的，太阳或灯光照射物体所得到的影子都可以看作是物体在平面上的投影。这些投影现象经科学总结，形成了用来绘制工程图样的投影方法。工程上常用的投影方法有两种： 中心投影法：特点是所有的投影线均交于一点。 平行投影法：特点是所有的投影线均互相平行。 在平行投影法中，投影线垂直于投影面的投影称为正投影。由于它能正确表达物体的真实形状和大小，作图方便，故机械图样都是采用正投影法绘制的。 2、正投影的投影特性 物体的形状各有不同，但其表面都是以直线和平面围成。物体的投影就是这些线、面投影的组合。所以研究物体的正投影特性，只要研究直线和平面的投影特性即可。根据直线和平面相对于投影面的位置不同（平行、垂直、倾斜），其投影特性各有不同。 ⑴直线的投影特性： 直线平行于投影面，投影等于实际长度； 直线垂直于投影面，投影积聚于一点； 直线倾斜于投影面，投影小于实际长度； ⑵平面的投影特性： 平面平行于投影面，投影成实际形状； 平面垂直于投影面，投影积聚于一线； 平面倾斜于投影面，投影为小于实际形状的类似形； 3、三视图的形成 在机械制图中，物体的正投影称为视图。由于物体在一个投影面上只能得到一个方向的视图，而一个视图不能唯一确定物体的空间形状，所以必须增加投影面，从物体的几个方向进行投影。一般较简单的物体，用三视图来表达物体的形状。三视图的形成过程是：
技能高考《机械制图与识图》题库
中职机电专业技能高考《机械制图》题库 1. 投影基础 1.1.1.1投影面垂线中，正垂线在V面上的投影积聚为一点。( )(容易) 1.1.1.2空间两直线平行，各投影面上的投影都相互平行。( ) (容易) 1.1.1.3空间两直线垂直，各投影面上的投影都相互垂直。( ) (中等难度) 1.1.1.4空间直线的位置关系有平行、相交、垂直三种。( )(中等难度) 1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。( )(容易) 1.1.1.6组合体的组合形式，一般分为叠加、相切、相贯和切割等。( )(中等难度) 1.1.3.1选择正确的左视图。正确答案是( )。(中等难度) A. a B. b C. c D. d 1.1.3.2在下列四种说法中，选择一种正确的答案。正确答案是( )。(中等难度) A. A上B下，C右D 左 B. A左B右，C上 D 下 C. A前B后，C左D右 D. A左B右，C后D前 1.1.3.3选择正确的俯视图。正确答案是（）。(中等难度)
A. a B. b C. c D. d 1.1.3.4选择正确的左视图。正确答案是（）。(中等难度) A. a B. b C. c D. d 1.1.3.5在下列四种说法中，选择一种正确的答案。正确答案是（）。(较难) A. A上B下，C前D后 B. A前B后，C上D下 C. A后B前，C下D上 D. A左B右，C上D下 1.1.3.6选择正确的左视图。（） (中等难度)
A. a B. b C. c D. d 1.1.3.7选择正确的左视图。（）(中等难度) A. a B. b C. c D. d 1.1.3.8在下列四种说法中，选择一种正确的答案。（）(较难) A. A上B下，C前D后 B. A下B上，C左 D右 C. A前C后，B上D下 D. A前B下，C右D左 1.1.3.9绘制正等轴测图，三个轴测轴的夹角为（）。(容易) A. 90° B. 120° C. 135° D. 60° 1.1.3.10已知带有圆孔的球体的四组投影，正确的一组是（）。(中等难度)
2015版机械制图识图基本知识
2015版机械制图基本知识 一.零件图的作用及内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向及看图的方向应 标题栏 技术要求
一致。 （2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是: 前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图 半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注 1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限及配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限及配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。
机械制图识图基本知识
机械制图识图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的， 制造机器就必须先制造零件 零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在 外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图 1 所示 图 1 箱盖的零件图 （ 1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图 样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应 一致。 2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定 画法和简化画法等表达方法表达。 标题栏 技术要求
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制 造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二.零件图中的技术要求 1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关 系。 （1）尺寸公差 2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 3）实际尺寸通过测量获得的尺寸。 4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动
量。尺寸公差永为正值 例如：Φ20 -00.5.3 1；其中Φ20 为基本尺寸，0.81 为公差。0.5 为上偏差，-0.31 为下偏差。20.5 和19.69 分别为最大最小极限尺寸。 7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 8）标准公差极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20 个公差等级。 公差分为CT 、IT、JT 3 个系列标准。CT 系列为铸造公差标准，IT 是ISO 国际尺寸公差，JT 为中国机械部尺寸公差 不同产品不同的公差等级。等级越高，生产技术要求越高，成本越高。例如砂型铸造公差等级一般在CT8-CT10 ，我们公司为精密铸造件，一般用国际标准CT6-CT9 。 9）基本偏差在极限与配合制中，确定公差带相对零线位置的那个极限偏差，一般为靠近零线的那个偏差，如图3 所示。国家标准中规定基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴，对孔和轴的每一个基本尺寸段规定了28 个基本偏差。
