燃气锅炉内部结构图

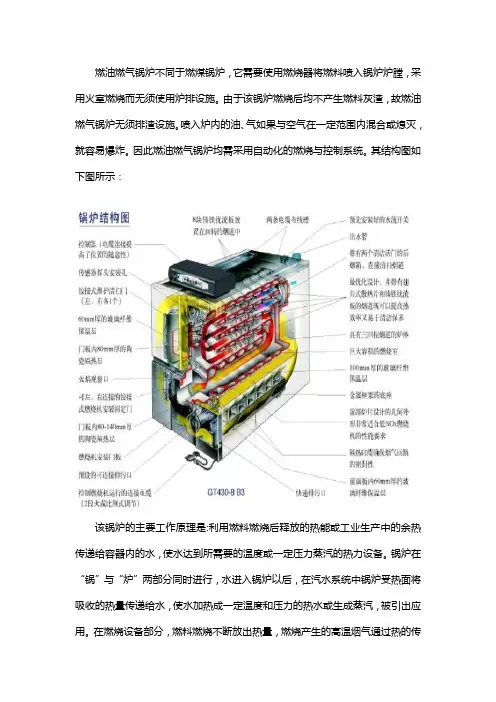

燃气锅炉顾名思义就是指以气体为燃料的锅炉，由于该锅炉具有清洁环保、操作简便等特点，所以被广泛应用作为工厂热源提供设备及采暖、洗浴用的锅炉设备。燃气锅炉不同于燃煤锅炉，它需要使用燃烧器将天然气喷入锅炉炉膛，采用火室燃烧的方式，无须使用炉排设施。由于燃气锅炉燃烧后不会产生燃料灰渣，故燃气锅炉亦无须排渣设施。除此之外，燃气锅炉采用的是自动化的燃烧与控制系统安全，简便。
本篇文章将带大家了解一下各个常见炉型的燃气锅炉内部结构图。
一、WNS系列燃气锅炉内部结构图：
锅炉类型额定功率
蒸汽锅炉1-20 t/h
热水锅炉0.7-14 MW
如上图所示，WNS系列燃气锅炉烟气流程分为二回程和三回程二种形式。燃料经燃烧器燃烧后形成的火炬充满在全波形炉胆内，并通过炉胆壁传递辐射热，此为第一回程。燃烧产生的高温烟气在回燃室内汇聚，转向进入第二回程，即螺纹烟管管束区，经对流换热后，烟气温度逐渐降低后至前烟箱，二回程锅炉烟气从前烟箱出锅炉本体进入设置在炉顶的节能器和冷凝器，三回程锅炉烟气从前烟箱转向进入第三回程，即光管管束区，随后经后烟箱进入节能器和冷凝器，最后流入烟囱，排入大气。
二、SZS系列燃气锅炉内部结构图
锅炉类型额定功率
饱和蒸汽锅炉20-110 t/h
过热蒸汽锅炉20-75 t/h
热水锅炉7-116MW
SZS系列燃气蒸汽锅炉为D型布置结构，右侧为炉膛，左侧为对流管束;通过下锅筒中间和两端的活动支座固定在本体底盘上，并保证锅炉整体向两端膨胀。炉膛四周为膜式水冷壁，炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开，对流管束区后部为拉稀的错列结构，前部为顺列结构，炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区，然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器，最后进入烟道排入大气。
三、DHS系列燃气锅炉内部结构图（蒸汽：35-100 t/h）：
DHS系利中温中压低氮燃气冷凝蒸汽锅炉属于角管式燃气锅炉，具有结构紧凑、钢耗低、升温快等优点。该款锅炉利用一个管路系统作为整台锅炉的骨架，
由其自身承受锅炉的全部负荷。同时，这个骨架又兼做锅炉的下降管和上下集箱之用。该锅炉炉膛为全封闭的膜式壁结构，对流受热面则采用旗管结构，具备自动安全运行的特点。
以上就是有关燃气锅炉内部结构图的一些相关介绍，希望对您进一步的认识了解燃气锅炉有所帮助。中正锅炉是国内燃气锅炉做的比较好的一家，成立三十余年以来，拥有丰富的项目经验，曾完成多项大型燃气锅炉项目，为国内外众多用户提供锅炉解决方案，对于燃气锅炉房防爆要求更有话语权。本着用户至上的原则，中正锅炉深入项目现场了解实际需求，为每一位用户提供适合的全套的方案设计和锅炉配套服务。
