传感器与检测技术(第二版)陈杰-黄鸿--习题
习题与答案
第0章第1章第2章第3章第4章第5章第6章第7章第8章第9章第10章第11章第12章第13章第14章第15章第16章

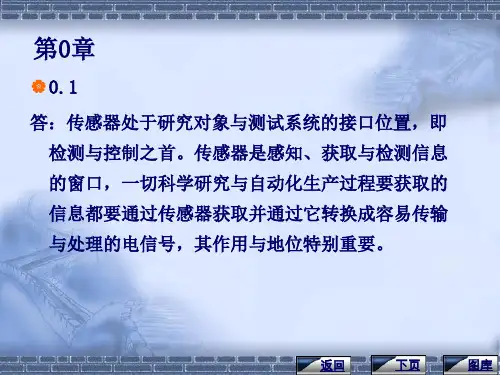

0.1 传感器在检测系统中有什么作用和地位？
0.2 解释下列名词术语：
1)敏感元件;2)传感器; 3)信号调理器;4)变送器。
1.1 某位移传感器，在输入量变化5 mm 时，输出电压变化为300 mV,求其灵敏度。
1.2 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S 1=0.2mV/℃、S 2=
2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。
1.3 测得某检测装置的一组输入输出数据如下：
a)试用最小二乘法拟合直线，求其线性度和灵敏度； b)用C 语言编制程序在微机上实现。
x 0.9 2.5 3.3 4.5 5.7 6.7 y 1.1 1.6 2.6 3.2 4.0 5.0
1.4 某温度传感器为时间常数 T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。
1.5 某传感器为一阶系统，当受阶跃函数作用时，在t=0时，输出为10mV;t→∞时，输出为100mV;在t=5s时，输出为50mV,试求该传感器的时间常数。
1.6 某一阶压力传感器的时间常数为0.5s,若阶跃压力从25MPa,试求二倍时间常数的压力和2s后的压力。
1.7 某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
1.8 什么是传感器的静特性？有哪些主要指标？
1.9 如何获得传感器的静特性？
1.10 传感器的静特性的用途是什么？
1.11 试求下列一组数据的各种线性度：
x 1 2 3 4 5 6
y 2.20 4.00 5.98 7.9 10.10 12.05
1)理论（绝对）线性度，给定方程为y=2.0x;
2)端点线性度；
3)最小二乘线性度。
第1章
1.12 试计算某压力传感器的迟滞误差和重复性误差（工作特性选端基直线，一组标定数据如下表示）
行程输入压力×105 Pa
输出电压（Mv）
(1) (2) (3)
正行程
2.0 190.9 191.1 191.3 4.0 382.8 38
3.2 383.5 6.0 575.8 576.1 576.6 8.0 769.4 769.8 770.4 10.0 963.9 96
4.6 96
5.2
反行程10.0 964.4 965.1 965.7 8.0 770.6 771.0 771.4 6.0 577.3 577.4 578.4 4.0 384.1 384.2 384.7 2.0 191.6 191.6 192.0
1.13 建立以质量、弹簧、阻尼器组成的二阶系统的动力学方程，并以此说明谐振现象和基本特点。
2.1 在用直流电桥测量电阻的时候，若标准电阻R n =10.0004Ω的电桥已经平衡（则被测电阻R x =10.0004Ω ），但是由于检流计指针偏转在±0.3mm 以内时，人眼就很难观测出来，因此R n 的值也可能不是10.0004 Ω,而是R n =10.0004Ω±ΔR n 。若已知电桥的相对灵敏度S r =1mm/0.01% ，求对应检流计指针偏转±0.3mm 时，ΔR n 的值。
2.2 如图F1-1所示电路是电阻应变仪中所用的不
平衡电桥的简化电路，图中R
2=R
3
=R是固定电阻，
R 1与R
4
是电阻应变片，工作时R
1
受拉，R
4
受压，
ΔR表示应变片发生应变后，电阻值的变化量。当应变片不受力，无应变时ΔR=0，桥路处于平衡状态，当应变片受力发生应变时，桥路失去了
平衡，这时，就用桥路输出电压U
cd 表示应变片
应变后的电阻值的变化量。试证明: U
cd
=-(E/2)(ΔR/R)
第2章
2.3 说明电阻应变片的组成和种类。电阻应变片有哪些主要特性参数？
2.4 当电位器负载系数M＜0.1时，求R
L与R
max
的关
系。若负载误差δ
L
＜0.1,且电阻相对变化γ=1/2时求R L与R max的关系。
第2章
2.5 一个量程为10kN的应变式测力传感器，其
弹性元件为薄壁圆筒轴向受力，外径20mm,内径18mm,在其表面粘贴八各应变片，四个沿周向粘贴，应变片的电阻值均为120Ω,灵敏度为2.0,
泊松比为0.3,材料弹性模量E=2.1×1011Pa。要
求：
1)绘出弹性元件贴片位置及全桥电路；
2)计算传感器在满量程时，各应变片电阻变化；
3)当桥路的供电电压为10V时，计算传感器的输
出电压。
第2章
2.6 试设计一电位器的电阻R
P 特性。它能在带负
载情况下给出y=x的线性关系。给定电位器的总
电阻R
P =100Ω。负载电阻R
F
分别为50Ω和500Ω。
计算时取x的间距为0.1,x,y分别为相对输入和相对输出，如图F1-2所示。
2.7 试设计一分留电阻式非线性电位器的电路及其参数，要求特性如下图F1-3所示。
2.8 一带负载的线性电位器的总电阻为1000 Ω。输出为空载。试用解析和数值方法（可把整个行程分成10段），求下面两种电路情况下的线性度，如图F1-4所示。
第2章 2.9 应变片产生温度误差的原因及减小或补偿温度误差的方法是什么？ 2.10 今有一悬臂梁，在其中上部上、下两面各贴两片应变片，组成全桥，如图F1-5所示。该梁在其悬臂梁一端受一向下力F=0.5N,试求此时这四个应变片的电阻值。已知：应变片灵敏系数K=2.1;应变片空载电阻R 0=120Ω。
cm
W cm
l F WEt
x l x 625)(62==-=εl x Pa E mm t 21Ω107035
=?==
第2章
2.11 图F1-6所示一受拉的10#优质碳素钢杆。试用允许通过的最大电流为30mA的康铜丝应变片组成一单臂受感电桥。试求出此电桥空载时的最大可能的输出电压（应变片的电阻为120Ω）。
3.1 电感式传感器有哪些种类？它们的工作原理是什么？
3.2 推导差动自感式传感器的灵敏度，并与单极式相比较。
3.3 试分析差分变压器相敏检测电路的工作原理。
3.4 分析电感传感器出现非线性的原因，并说明如何改善。
3.5 图F1-7所示一简单电感式传感器。尺寸已示于图中。磁路取为中心磁路，不记漏磁，设铁心及衔铁的相对磁导率为104，空气的相对磁导率为1，真空的磁导率为4π×10-7H﹒m-1,试计算气隙长度为零及为2mm时的电感量。图中所注尺寸单位均为mm.
3.6 今有一种电涡流式位移传感器。其输出为频率。特性方程形式为f=e (bx+a)+f ∞,今知其中 f ∞ =2.333MHz 及一组标定数据如下：,
试求该传感器的工作特性方程及符合度（利用曲线化直线的拟合方法，并用最小二乘法作直线拟合）。
位移x(mm)
0.3 0.5 1.0 1.5 2.0 3.0 4.0 5.0 6.0 输出f(MHz) 2.523 2.502 2.461 2.432 2.410 2.380 2.362 2.351 2.343
第3章
3.7 简述电涡流效应及构成电涡流传感器的可能的应用场合。
3.8 简述压磁效应，并与应变效应进行比较。
第4章
4.1 推导差分式电容传感器的灵敏度，并与单极式电容传感器相比较。
4.2 根据电容传感器的工作原理说明它的分类，电容传感器能够测量哪些物理参量？
4.3 有一个直径为2m、高5m的铁桶，往桶内连续注水，当注水数量达到桶容量的80%时就应当停止，试分析用应变片式或电容式传感器系统来解决该问题的途径和方法。
4.4 总结电容式传感器的优缺点，主要应用场合以及使用中应注意的问题。
传感器和检测技术课后答案
第一章课后习题答案 1．什么是传感器？它由哪几个部分组成？分别起到什么作用？ 解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。2．传感器技术的发展动向表现在哪几个方面？ 解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。 （2）开发研制新型传感器及组成新型测试系统 ①MEMS技术要求研制微型传感器。如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。 ②研制仿生传感器 ③研制海洋探测用传感器 ④研制成分分析用传感器 ⑤研制微弱信号检测传感器 （3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。它们的特点是传感器与微型计算机有机结合，构成智能传感器。系统功能最大程度地用软件实现。 （4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。 （5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。 3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？ 解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。 1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度； 2）传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值； 3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；
传感器与检测技术题库
《传感器与检测技术》题库 一、名词解释 二、单项选择题 3.某采购员分别在三家商店购买100 kg大米.10 kg苹果.1 kg巧克力，发现均缺少约0.5 kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是 B 。 A.绝对误差 B.示值相对误差 C.满度相对误差 D.精度等级 4.在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量的 C 左右为宜。 A.3 倍 B.1.0 倍 C.1.5 倍 D.0.75 倍 5.用万用表交流电压档(频率上限仅为 5 kHz)测量频率高达500 kHz.10 V左右的高频电压，发现示值还不到 2 V，该误差属于B 。 A.系统误差 B.粗大误差 C.随机误差 D.动态误差 6.用万用表交流电压档(频率上限仅为5 kHz)测量5号干电池电压，发现每次示值均为1.8 V，该误差属于 A 。 A.系统误差 B.粗大误差 C.随机误差 D.动态误差 7.重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了 D 。
A.提高精度 B.加速其衰老 C.测试其各项性能指标 D. 提高可靠性 8.有一温度计，它的测量范围为0～200 ℃，精度为0. 5级，试求 该表可能出现的最大绝对误差为 A 。 A.1℃ B.0.5℃ C.10℃ D.200℃ 9.有一温度计，它的测量范围为0～200 ℃，精度为0.5 级，当示值 为20 ℃时的示值相对误差为 B A.1℃ B.5％ C.1％ D.10％ 10.有一温度计，它的测量范围为0～200 ℃，精度为0.5 级，当示 值为100 ℃时的示值相对误差为 C 。 A. 1℃ B.5％ C. 1％ D.10％ 11.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于 0.6%，若选用量程为 250 V电压表，其精度应选 B 级。 A. 0.25 B.0.5 C. 0.2 D.1.0 12.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于 0.6%，若选用量程为 300 V，其精度应选 C 级。 A.0.25 B. 0.5 C. 0.2 D.1.0 13.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于
传感器与检测技术胡向东第2版习题解答
传感器与检测技术（胡向东，第2版）习题解答 王涛 第1章概述 1.1 什么是传感器？ 答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成。 1.2 传感器的共性是什么？ 答：传感器的共性就是利用物理定律或物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、频率、电荷、电容、电阻等）输出。 1.3 传感器一般由哪几部分组成？ 答：传感器的基本组成分为敏感元件和转换元件两部分，分别完成检测和转换两个基本功能。另外还需要信号调理与转换电路，辅助电源。 1.4 传感器是如何分类的？ 答：传感器可按输入量、输出量、工作原理、基本效应、能量变换关系以及所蕴含的技术特征等分类，其中按输入量和工作原理的分类方式应用较为普遍。 ①按传感器的输入量（即被测参数）进行分类 按输入量分类的传感器以被测物理量命名，如位移传感器、速度传感器、温度传感器、湿度传感器、压力传感器等。 ②按传感器的工作原理进行分类 根据传感器的工作原理（物理定律、物理效应、半导体理论、化学原理等），可以分为电阻式传感器、电感式传感器、电容式传感器、压电式传感器、磁敏式传感器、热电式传感器、光电式传感器等。 ③按传感器的基本效应进行分类 根据传感器敏感元件所蕴含的基本效应，可以将传感器分为物理传感器、化学传感器和生物传感器。 1.6 改善传感器性能的技术途径有哪些？ 答：①差动技术；②平均技术；③补偿与修正技术；④屏蔽、隔离与干扰抑制；⑤稳定性处理。 第2章传感器的基本特性 2.1 什么是传感器的静态特性？描述传感器静态特性的主要指标有哪些？ 答：传感器的静态特性是它在稳态信号作用下的输入、输出关系。静态特性所描述的传感器的输入-输出关系中不含时间变量。 衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。 2.3 利用压力传感器所得测试数据如下表所示，计算非线性误差、迟滞和重复性误差。设压
【VIP专享】传感器与检测技术(第二版)陈杰黄鸿试题12答案
《传感器与检测技术》考题 班级：_______学号： 姓名：成绩：_____ 一、测得某检测装置的一组输入输出数据如下： X 0.9 2.5 3.3 4.5 5.7 6.7y 1.1 1.6 2.6 3.2 4.0 5.0试用最小二乘法拟合直线，求其线性度和灵敏度 (15分)答： 22222 )()(,)()(,i i i i i i i i i i i i i i i i x x n y x x y x b x x n y x y x n k b kx y b kx y 带入数据得：，68.0k 25.0b 25.068.0x y 以以%75 35.0%100914.0,126.0,11.0,16.0, 35.0,238.0max 654321FS L y L 拟合直线灵敏度 0.68,线性度 ±7%。 二、如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路，图中 R2=R3=R 是固定电阻，R1与R4是电阻应变片，工作时R1受拉，R4受压，ΔR 表示应变片发生应变后，电阻值的变化量。当应变片不受力，无应变时ΔR=0，桥路处于平衡状态，当应变片受力发生应变时，桥路失去平衡，这时，就用桥路输出电压Ucd 表示应变片应变后电阻值的变化量。试证明：Ucd=-(E/2)(ΔR/R)。(15分)
R 2 R 1R 3 R 4E a b d c U cd 证：R R R R R R 41 ,db cb cd U U U E R R R R E R R R R E R R R R 2242略去的第二项，即可得R R R E U cd 2三、什么是光电效应？试说明光纤传感器的工作原理。(15分) 答：当用光照射物体时，物体受到一连串具有能量的光子的轰击，于是 物体材料中的电子吸收光子能量而发生相应的电效应（如电阻率变化、发射电子或产生电动势等）。这种现象称为光电效应。 工作原理：利用外界物理因素改变光纤中光的强度，相位，偏振态或波 长从而对外界因素进行测量和数据传输。 四、霍尔元件能够测量哪些物理参数？霍尔元件的不等位电动势的概念是 什么？温度补偿的方法有哪几种？请详细推导分流电阻法。(15分) 答：霍尔元件可测量磁场、电流、位移、压力、振动、转速等。 霍尔元件的不等位电势是霍尔组件在额定控制电流作用下，在无外加磁场
(完整版)传感器与测试技术复习题及答案
1、求周期信号x(t)=0.5cos10t+0.2cos(100t-45)通过传递函数为H(s)=1/(0.005s+1)的装 置后得到的稳态响应。 2、进行某动态压力测量时，所采用的压电式力传感器的灵敏度为90.9nC/MPa，将它与增益 为0.005V/nC的电荷放大器相连，而电荷放大器的输出接到一台笔式记录仪上，记录仪的灵敏度为20mm/V。试计算这个测量系统的总灵敏度。当压力变化为3.5MPa时，记录笔在记录纸上的偏移量是多少？ 解：若不考虑负载效应，则各装置串联后总的灵敏度等于各装置灵敏度相乘，即 3、用一个时间常数为0.35s的一阶装置去测量周期分别为1s、2s、和5s的正弦信号，问 幅值误差是多少？
4、想用一个一阶系统做100Hz正弦信号的测量，如要求限制振幅误差在5%以内，那么时间 常数应取为多少？若用该系统测量50Hz正弦信号，问此时的振幅误差和相位差是多少？
5、设某力传感器可作为二阶振荡系统处理。已知传感器的固有频率为800Hz，阻尼比 ξ=0.14，问使用该传感器做频率为400Hz的正弦测试时,其幅值比A(ω)和相角差φ(ω)各为多少?
6、一台精度等级为0.5级、量程范围600～1200 C的温度传感器,它最大允许绝对误差是 多少?检验时某点的温度绝对误差是4 C,问此表是否合格? 7、若一阶传感器的时间常数为0.01s,传感器响应幅值误差在10%范围内,此时最高值为 0.5,试求此时输入信号和工作频率范围? 8、某力传感器为一典型的二阶振荡系统,已知该传感器的自振频率=1000Hz,阻尼比ξ=0.7, 试求用它测量频率为600Hz的正弦交变力时,其输出与输入幅值比A(ω)和相位差φ(ω)各为多少?
传感器与检测技术题库
一、选择题 1.传感器的线性范围愈宽，表明传感器工作在线性区域内且传感器的（A） A.工作量程愈大C.精确度愈高 B.工作量程愈小D.精确度愈低 2.属于传感器动态特性指标的是（B） A.固有频率C.阻尼比 B.灵敏度D.临界频率 3.封装在光电隔离耦合器内部的是（D） A两个光敏二极管 C一个光敏二极管和一个光敏三极管B两个发光二极管 D一个发光二极管和一个光电三极管 4.适合在爆炸等极其恶劣的条件下工作的压力传感器是（B） A.霍尔式C.电感式 B.涡流式D.电容式 5.当某晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷，去掉外力时电荷消失，这种现象称为（D） A压阻效应B应变效应C霍尔效应D压电效应 6.热电偶式温度传感器的工作原理是基于（B） A.压电效应C.应变效应 B.热电效应D.光电效应 7.矿灯瓦斯报警器的瓦斯探头属于（A） A.气敏传感器C.湿度传感器 B.水份传感器D.温度传感器 8.高分子膜湿度传感器用于检测（D） A.温度C.绝对湿度 B.温度差D.相对湿度 9.下列线位移传感器中，测量范围最大的类型是（B） A自感式B差动变压器式C电涡流式D变极距电容式10. ADC0804是八位逐次逼近型的（B） A.数/模转换器C.调制解调器 B.模/数转换器D.低通滤波器 11.热电偶的热电动势包括（A） A接触电势和温差电势B接触电势和非接触电势
C非接触电势和温差电势D温差电势和汤姆逊电势 12. 为了进行图像处理，应当先消除图像中的噪声和不必要的像素，这一过程称为（C） A 编码 B 压缩 C 前处理 D 后处理 13热敏电阻式湿敏元件能够直接检测（B） A相对湿度B绝对湿度C温度D温度差 14衡量在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标是（A） A.重复性C.线性度 B.稳定性D.灵敏度 15热电偶传感器通常利用电桥不平衡原理进行补偿，其作用是（C） A扩大量程B提高灵敏度C确保测量精度D提高测量速度 16.便于集成化的有源带通滤波器由运算放大器和（A） A RC网络组成 B LC网络组成 C RL网络组成 D RLC网络组成 17.在下列传感器中，将被测物理量的变换量直接转换为电荷变化量的是（A）A压电传感器B电容传感器C电阻传感器D电感传感器 18.灵敏度高，适合测量微压，频响好，抗干扰能力较强的压力传感器是（A） A.电容式C.电感式 B.霍尔式D.涡流式 19.适合于使用红外传感器进行测量的被测物理量是（D） A厚度B加速度C转速 D 温度 20.欲检测金属表面裂纹采用的传感器是（B） A压磁式B电涡流式C气敏式D光纤式 21.相邻信号在导线上产生的噪声干扰称为（B） A电火花干扰B串扰C共模噪声干扰D差模噪声干扰
传感器与检测技术第二版知识点总结
传感器知识点 一、电阻式传感器 1) 电阻式传感器的原理：将被测量转化为传感器电阻值的变化，并加上测量电路。 2) 主要的种类：电位器式、应变式、热电阻、热敏电阻 应变电阻式传感器 1) 应变：在外部作用力下发生形变的现象。 2) 应变电阻式传感器：利用电阻应变片将应变转化为电阻值的变化 a. 组成：弹性元件+电阻应变片 b. 主要测量对象：力、力矩、压力、加速度、重量。 c. 原理：作用力使弹性元件形变发生应变或位移应变敏感元件电阻值变化通过测 量电路变成电压等点的输出。 3) 电阻值：A L R ρ= (电阻率、长度、截面积)。 4) 应力与应变的关系：εσE =(被测试件的应力=被测试件的材料弹性模量*轴向应变) 5) 应力与力和受力面积的关系：（面积） （力） （应力）A F = σ 6) 应变片的种类：
种类金属电阻应变片（应变为主）半导体电阻应变片（压阻为主）灵敏度 优点散热好允许通过较大电流 电阻应变的温度补偿：电桥补偿 应注意的问题： a.R3=R4； b.R1与R2应有相同的温度系数、线膨胀系数、应变灵敏度、初值； c.补偿片的材料一样，个参数相同； d.工作环境一样； 测量电路：直流电桥、交流电桥 直流电桥交流电桥 平衡条件R1R4=R2R3 输出电压
典型应用 种类被测量 电阻式力传感器荷重或力 电阻式压力传感器流动介质 ~液体重量传感器容器内液体的重量 ~加速度传感器加速度 ~差压传感器气动测量 二、电感式传感器 1)电感式传感器的原理：将输入物理量的变化转化为线圈自感系数L或互感系数M的 变化。 2)种类：变磁阻式、变压器式、电涡流式。 3)主要测量物理量：位移、振动、压力、流量、比重。 变磁阻电感式传感器 1)原理：衔铁移动导致气隙变化导致电感量变化，从而得知位移量的大小方向。
传感器与检测技术总结材料
《传感器与检测技术》总结 ：王婷婷 学号：14032329 班级：14-11
传感器与检测技术 这学期通过学习《传感器与检测技术》，懂得了很多，以下是我对这本书的总结。 第一章 概 述 传感器的作用是：传感器是各种信息的感知、采集、转换、传输和处理的功能器件，具有不可替代的重要作用。 传感器的定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。 传感器的组成：被测量量---敏感元件---转换元件----基本转换电路----电量输出 传感器的分类：按被测量对象分类（部系统状态的部信息传感器{位置、速度、力、力矩、温度、导演变化}、外部环境状态的外部信息传感器{接触式[触觉、滑动觉、压觉]、非接触式[视觉、超声测距、激光测距）；按工作机理分类（结构型{电容式、电感式}、物性型{霍尔式、压电式}）；按是否有能量转换分类（能量控制型[有源型]、能量转换型[无源型]）；按输出信号的性质分类（开关型[二值型]{接触型[微动、行程、接触开关]、非接触式[光电、接近开关]}、模拟型{电阻型[电位器、电阻应变片]，电压、电流型[热电偶、光电电池]，电感、电容型[电感、电容式位置传感器]}、数字型{计数型[脉冲或方波信号+计数器]、代码型 [回转编码器、磁尺]}）。 传感器的特性主要是指输出与输入之间的关系。当输入量为常量，或变化极慢时，称为静态特性；输出量对于随时间变化的输入量的响应特性，这一关系称为动态特性，这一特性取决于传感器本身及输入信号的形式。可以分为接触式环节（以刚性接触形式传递信息）、模拟环节（多数是非刚性传递信息）、数字环节。动态测量输入信号的形式通常采用正弦周期（在频域）信号和阶跃信号(在时域)。 传感器的静态特性：线性度（以一定的拟合直线作基准与校准曲线比较% 100max ??=Y L L δ）、迟滞、重复性、灵敏度（K0=△Y/△X=输出变化量/输入变化量 =k1k2···kn ）和灵敏度误差（rs=△K0/K0×100%、稳定性、静态测量不确定性、其他性能参数：温度稳定性、抗干扰稳定性。 传感器的动态特性：传递函数、频率特性（幅频特性、相频特性）、过渡函数。 0阶系统：静态灵敏度；一阶系统：静态灵敏度，时间常数；二阶系统：静态灵敏度，时间常数，阻尼比。 传感器的标定：通过各种试验建立传感器的输入量与输出量之间的关系，确定传感器在不同使用条件下的误差关系。国家标准测力机允许误差±0.001%，省、部一级计量站允许误差±0.01%，市、企业计量站允许误差±0.1%，三等标准测力机、传感器允许误差±（0.3～0.5）%，工程测试、试验装置、测试用力传感器允许误差±1%。分为静态标定和动态标定。 第二章 位 移 检 测 传 感 器 测量位移常用的传感器有电阻式、电容式、涡流式、压电式、感应同步器式、磁栅式、光电式。参量位移传感器是将被测物理量转化为电参数，即电阻、电容或电感等。发电型位移传感器是将被测物理量转换为电源性参量，如电动势、电荷等。属于能量转换型传感器，这类传感器有磁电型、压电型等。 电位计的电阻元件通常有线绕电阻、薄膜电阻、导塑料（即有机实心电位计）等。电位计结构简单，输出信号大，性能稳定，并容易实现任意函数关系。其缺点是要求输入能量大，电刷与电阻元件之间有干摩擦，容易磨损，产生噪声干扰。 线性电位计的空载特性：x K x l R R R x == ，KR----电位计的电阻灵敏度（Ω/m ）。电
《传感器与检测技术》练习题
一、填空题 1、传感器的一般定义：“能把外界非电信息转换成电信号输出的器件或装置”或“能把非电量转换成电量的器件或装置”。 2、标准误差的估算一般采用称贝塞尔公式，此公式为：。 3、根据测量误差的性质及产生的原因，可分为三类：系统误差、 随机误差与粗大误差。 4、传感器（变送器）输出的标准信号，即国际电工委员会确定为过程控制系统电模拟信号的统一标准是：4-20mADC 的直流电流信号和 1~5VDC 的直流电压信号。 5、对某一量进行一系列等精度测量，一般以全部测得值的算术平均值作为最后测量结果。算术平均值 的计算公式为：
6、随机误差分布的特点是：（1）对称性、（2）抵偿性、（3）单峰性、（4）有界性。 7、修正值与误差值大小相等符号相反。 8、测量误差有以下三的表示方法：绝对误差、相对误差和引用误差。 9、在测量中作为测量对象的特定量，也就是需要确定量值的量，称为被测量。 10、从技术的层面看，检测技术研究的主要内容是测量原理、测量方法、 测量系统和数据处理四个方面。 11、在电阻应变片的桥式测量电路中，全桥电路的灵敏度是单臂电桥电路的 4 倍 12、半导体材料受到应力作用时，其电阻率会发生变化，这种现象称为压阻效应。 13、电感式传感器可分为：自感式传感器、互感式传感器和电涡流式传感器三类 14、单一式变气隙型自感式传感器的输入——输出特性可表示为： P54 。 15、差动式变气隙型自感式传感器的输入——输出特性可表示为： P55 。 16、电容式传感器的等效电路如图：
其中R P为并联损耗电阻，R S为引线电阻，L为电容器本身的电感与外部引线电感。 17、自感式传感器的等效电路如图： 其中R S为总的等效损耗电阻，C为电容， L为自感线圈自身的纯电感。 18、如图能产生压电效应的石英晶体切片， 纵向轴z称为光轴， 垂直于光轴的x轴称为电轴， 与z轴和x轴同时垂直的y轴称为机械轴。 19、能产生压电效应的石英晶体切片沿X轴方向施加作用力，晶体表面产生电荷，这种压电效应称为纵向压电效应。 20、能产生压电效应的石英晶体切片沿Y轴方向施加作用力，晶体表面产生电荷，这种压电效应称为横向压电效应。
《传感器与检测技术》试题及答案
《传感器与检测技术》试题 一、填空：（20分） 1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。 3、光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为 三类。第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、 光电倍增管；第二类是利用在光线作用下使材料部电阻率改变的光电 效应，这类元件有光 敏电阻；第三类是利用在光线作用下使物体部产生一定方向电动势的光生伏特效应，这类元 件有光电池、光电仪表。 4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为 Eab （T ，To ）=T B A T T B A 0d )(N N ln )T T (e k 0σ-σ?+-。在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移 至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。 5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其部产生机械压力，从 而引起极化现象，这种现象称为正压电效应。相反，某些铁磁物质在外界磁场的作用下会产 生机械变形，这种现象称为负压电效应。（2分） 6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③ 不变）（2分） 7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分） 8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变 介电常数型）外是线性的。（2分） 9. 电位器传器的（线性），假定电位器全长为Xmax, 其总电阻为Rmax ，它的滑臂间的阻值 可以用Rx = （① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax ）来计算， 其中电阻灵敏度Rr=（① 2p(b+h)/At , ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h)） 1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈 的电感量（①增大，②减小，③不变）。 2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型， ②变极距型，③变介电常数型）是线性的关系。 3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比， ②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁 阻成（①正比，②反比，③不成比例）。 4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置， 传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信 号调节转换电路组成。 5、热电偶所产生的热电热是由两种导体的接触电热和单一导体的温差电热组成。 2、电阻应变片式传感器按制造材料可分为① _金属_ 材料和②____半导体__体材 料。它们在受到外力作用时电阻发生变化，其中①的电阻变化主要是由 _电阻应变效应 形 成的，而②的电阻变化主要是由 温度效应造成的。 半导体 材料传感器的灵敏度较大。 3、在变压器式传感器中，原方和副方互感M 的大小与 绕组匝数 成正比，与 穿过 线圈的磁通_成正比，与磁回路中 磁阻成反比，而单个空气隙磁阻的大小可用公式 __ 表示。 1.热电偶所产生的热电势是由两种导体的接触电势和单一导体的温差电势组成的，其表达式 为E ab （T,T o ）=T B A T T B A 0d )(N N ln )T T (e k 0σ-σ?+-。在热电偶温度补偿中，补偿导线法（即冷端延长线法）是在连接导线 和热电偶之间，接入延长线它的作用是将热电偶的参 考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。（7分） 3.电位器或电阻传感器按特性不同，可分为线性电位器和非线性电位器。线性电位器的
《传感器与检测技术》习题答案周杏鹏
传感器与检测技术习题答案 第一章 答：随着我国工业化、信息化步伐加快，现代化建设中的各行各业高效生产对传感器也检测技术的依赖逐步加深。比如：先进的传感器技术助力现代化石油钻井平台建设。 为了能够可靠地采集钻井平台钴机塔架上运动部件的终点位置，使用了感应式传感器。在整个新型钻井中共使用了60个这样的感应式传感器，方形的接近开关对钢质目标的感应距离增大到20mm, 满足了近海海上勘探工作环境极为恶劣的所有要求。 ②稳定性：传感器的输入、输出的单值函数关系最好不随时间和温度二变化，受外界其他因素的干扰影响亦很小，重复性要好。 ③灵敏度：即被测参量较小的变化就可使传感器获得较大的输出信号。
④其他：如耐腐蚀性、功耗、输出信号形式、体积、售价等。 答：功能： 信号调理：在检测系统中的作用是对传感器输出的微弱信号进行检波、转换、滤波、放大等，以方便检测系统后续处理或显示。 信号处理：信号处理时自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和人类的大脑相类似。 区别： 信号调理作用是把信号规格化，滤除干扰，信号处理则是提取信号中的信息，并对这些信息按照功能要求进行处理。可以说，信号调理是进行信号处理的基础。 组成： 信号调理：信号放大、信号滤波、A/D转换 信号处理：主要是各种信号的嵌入式微控制器、专用高速数据处理器（DSP）等答：分类见表1-1(P8) 答：按照被测参量分类，可以分成测量：电工量、热工量、机械量、物性和成分量、
光学量、状态量等。 答：1.不断拓展测量范围，提高管检测精度和可靠性 2重视非接触式检测技术研究 3检测系统智能化 第二章 答：随机误差：检测仪器或者测量过程中某些未知或无法控制的随机因素（如仪器某些原件器件性能不稳定、外界温度、湿度变化，空中电磁波扰动等）综合作用的结果。随机误差的变化通常难以预测，因此也无法通过实验的方法确定、修正和消除。但是通过足够多的测量比较可以发现随机误差服从某种统计规律。从而进行消除。 系统误差：产生原因大体有：测量所用的工具本身性能不完善或者安装、布置、调整不当；在测量过程中的温度湿度、气压、电磁干扰等环境条件发生变化；测量方法不完善、或者测量所依据的理论本身不完善；操作人员视读方式不当等。系统误差产生的原因和变化规律一般可以通过实验和分析查出，因此系统误差可以设法确定并消除。 粗大误差：一般由外界重大干扰或者仪器故障或不正确的操作引起。存在粗大误差
传感器与检测技术期末考试试题与答案
第一章传感器基础 l.检测系统由哪几部分组成? 说明各部分的作用。 答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。当然其中还包括电源和传输通道等不可缺少的部分。下图给出了检测系统的组成框图。 检测系统的组成框图 传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。 测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。 显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。 2.传感器的型号有几部分组成，各部分有何意义? 依次为主称（传感器）被测量—转换原理—序号 主称——传感器，代号C； 被测量——用一个或两个汉语拼音的第一个大写字母标记。见附录表2； 转换原理——用一个或两个汉语拼音的第一个大写字母标记。见附录表3； 序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。 例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。 3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行? 答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。如果采用偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，这个小量造成的U0的变化就很难测准。测量原理如下图所示： 图中使用了高灵敏度电压表——毫伏表和电位差计，R r和E分别表示稳压电源的内阻和电动势，凡表示稳压电源的负载，E1、R1和R w表示电位差计的参数。在测量前调整R1使电位差计工作电流I1为标准值。然后，使稳压电源负载电阻R1为额定值。调整RP的活动触点，使毫伏表指示为零，这相当于事先用零位式测量出额定输出电压U。正式测量开始后，只需增加或减小负载电阻R L的值，负载变动所引起的稳压电源输出电压U0的微小波动值ΔU，即可由毫伏表指示出来。根据U0=U+ΔU，稳压电源输出电压在各种负载下的值都可以准确地测量出来。微差式测量法的优点是反应速度快，测量精度高，特别适合于在线控制参数的测量。
传感器与检测技术第二知识点总结
、电阻式传感器 1） 电阻式传感器的 原理：将被测量转化为传感器 电阻值的变化，并加上测量电路。 2） 主要的种类：电位器式、 应变式、热电阻、热敏电阻 应变电阻式传感器 1） 应变：在外部作用力下发生形变的现象。 2） 应变电阻式传感器：利用电阻应变片将应变转化为电阻值的变化 a. 组成：弹性元件+电阻应变片 b. 主要测量对象：力、力矩、压力、加速度、重量。 c. 原理：作用力使弹性元件形变发生应变或位移应变敏感元件电阻值变化通过测量电路变成电压等 点的输出。 PL 3） 电阻值：R （电阻率、长度、截面积）。 A 4） 应力与应变的关系： 打二E ；（被测试件的应力=被测试件的材料弹性模量 *轴向应变） 应注意的问题： a. R3=R4; b. R1与 R2应有相同的温度系数、线膨胀系数、应变灵敏度、初值; c. 补偿片的材料一样，个参数相同； d. 工作环境一样； 、电感式传感器 1） 电感式传感器的 原理：将输入物理量的变化转化为线圈 自感系数L 或互感系数 M 的变化 2） 种类：变磁阻式、变压器式、电涡流式。 3） 主要测量 物理量：位移、振动、压力、流量、比重。 变磁阻电感式传感器 1） 原理：衔铁移动导致气隙变化导致 电感量变化，从而得知位移量的大小方向。 点 八、、 5） 应力与力和受力面积的关系: 二（应力） F （力）
2)自感系数公式: 2 N 4 (( 磁导率)Ao (截面积) L 二2;(气隙厚度) 3) 种类：变气隙厚度、变气隙面积 4) 变磁阻电感式传感器的灵敏度取决于工作使得 当前厚度。 5) 测量电路：交流电桥、变压器式交变电桥、谐振式测量电桥。 P56 6) 应用：变气隙厚度电感式压力传感器(位移导致气隙变化导致自感系数变化导致电流变化) 差动变压器电感式传感器 1) 原理：把非电量的变化转化为互感量的变化。 2) 种类：变隙式、变面积式、螺线管式。 3) 测量电路：差动整流电路、相敏捡波电路。 电涡流电感式传感器 1) 电涡流效应：块状金属导体置于变化的磁场中或在磁场中做切割磁感线的运动，磁通变化，产生电动 势，电动势将在导体表面形成闭合的电流回路。 Z W 「，r ，f ，x ) 等效阻抗 (电阻率、磁导率、尺寸 、励磁电流的频率、距 离) 2) 趋肤效应：电涡流只集中在导体表面的现象。 3) 原理：产生的感应电流产生新的交变磁场来反抗原磁场，式传感器的等效阻抗变化 4) 测量电路：调频式测量电路、调幅式测量电路。 5) 测量对象：位移、厚度、表面温度、速度、应力、材料损伤、振幅、转速。 三、电容式传感器 1) 原理：将非电量的变化转化为电容量的变化。 2) 特点：结构简单、体积小、分辨率高、动态响应好、温度稳定性好、电容量小、负载能力差、易受外 界环境的影响。 3) 测量对象：位移、振动、角度、加速度、压力，差压，液面、成分含量。 结构分类：平板和圆筒电容式传感器 1) 公式: >0 zr A d 2) 平板式电容器可分为三类：变极板覆盖面积的 的变极距型。 变面积型，变介质介电常数的 变介质型、变极板间距离 3) 测量电路：调频电路、运算放大器、变压器是交流电桥、二极管双 T 型交流电路、脉冲宽度调制电路 4) 典型应用 四、压电式传感器(有源) 1) 正压电效应：对某些电介质沿一定方向加外力使之形变，其内部产生极化而在表面产生 电荷聚集的现
传感器与检测技术习题
传感器与检测技术复习题 0.1传感器在检测系统中有什么作用和地位？ 答：传感器处于研究对象与测试系统的接口位置，即检测与控制之首。传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。 0.2解释下列名词术语： 1)敏感元件;2)传感器; 3)信号调理器;4)变送器 答：①敏感元件：指传感器中直接感受被测量的部分。 ②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。 ③信号调理器：对于输入和输出信号进行转换的装置。 ④变送器：能输出标准信号的传感器。 1.1某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。 解： 1.2某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2= 2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。 解： 1.3测得某检测装置的一组输入输出数据如下： x 0.9 2.5 3.3 4.5 5.7 6.7 y 1.1 1.6 2.6 3.2 4.0 5.0 a)试用最小二乘法拟合直线，求其线性度和灵敏度； b)用C语言编制程序在微机上实现。 解： ，， ，， 拟合直线灵敏度 0.68,线性度±7% 。 1.8什么是传感器的静特性？有哪些主要指标？ 答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。 1.9如何获得传感器的静特性？ 答：传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。 1.10传感器的静特性的用途是什么？ 答：人们根据传感器的静特性来选择合适的传感器。 1.11试求下列一组数据的各种线性度： x 1 2 3 4 5 6 y 2.20 4.00 5.98 7.9 10.10 12.05 1)理论（绝对）线性度，给定方程为y=2.0x;
传感器与检测技术习题库(1)
《传感器与检测技术》习题库 一、填空题 1.国际电工委员会将直流电流信号和直流电压信号确定为过程控制系统电模拟信号的统一 标准。 2.热电偶产生的热电动势不仅与热端温度有关，还与冷端温度有关，因此使用热电偶时必须 进行冷端温度补偿,常用的方法有冷端恒温发、冷端温度校正发、补偿导线发。 3.电阻应变片最重要的参数（技术指标）是应变器的电阻值。 4.音乐贺卡中的压电片是利用逆压电效应而发声的。 5.霍尔传感器的原理是霍尔效应，霍尔电动势 =(公式)。 6、压电式传感器的工作原理是压电效应。 7、仪表的精度等级是用仪表的准确度等级来表示的。 8、热电偶所产生的热电动势是温差电势和接触电势_组成。 9、电阻应变片最重要的参数（技术指标）是应变器电阻值。 10、常见的测角位移的传感器是电容式角位移传感器。 11、对于数字式仪表，灵敏度用分辨力表示，通常取数字式仪表最后一位数字所代表的值。 12、光纤的基本结构是由纤芯、包层和保护套构成的，满足光纤信号的传输必须满足全反射（现象）条件。 13、热电偶的热传感器主要组成材料有镍铬-镍硅、铂铑—铂和铜-铜镍等。 14、热电偶所产生的热电动势是接触式电动势和温差电动势组成。 15、电阻应变片式传感器使用应变效应为基本原理，那么应变效应中的电阻值R的大小跟电阻式材料长度、电阻率和截面积直接相关。 16、当电阻式应变片中的金属丝受拉伸时，将会导致电阻R变大。 17、电阻应变片传感器主要由电阻应变片和应变电桥组成，其中应变电桥的作用是________。 18、光电传感器利用光电的转换原理有内光电效应、外光电效应和光生伏特效应。 19、光敏二极管一般装在透明的玻璃外壳中，在电路中当有光照时，二极管将导通。 20、光敏三极管的光敏接收元件为光敏三极管的集电极。 21、请画出光敏三极管的电路符号光敏二极管的电路符号 22、在实验中利用光电传感器测量电机的转速，一般有两种不同的测量方法，分别直射式光电传感器和反射式光电传感器，光电传感器输出的波形为矩形波形。
传感器与检测技术试题
中国自考人(https://www.360docs.net/doc/4216083510.html,)——700门自考课程永久免费、完整在线学习快快加入我们吧！ 中国自考人(https://www.360docs.net/doc/4216083510.html,)——700门自考课程永久免费、完整在线学习快快加入我们吧！ 浙江省2003年1月自考传感器与检测技术试题 课程代码：02202 一、填空题(每空1分，共15分) 1. 如果所测试的信号随时间周期变化或变化很快，这种测试称为________测试。 2. 确定静态标定系统的关键是选用被测非电量(或电量)的_______和标准测试系统。 3. 涡流传感器的线圈与被测物体的距离减小时，互感系数M将________。 4. 半导体应变片以压阻效应为主，它的灵敏度系数为金属应变片的________倍。 5. 测量准静态力信号时，要求电荷放大器的输入阻抗________1012(Ω)。 6. 周期信号展开为傅立叶级数后，其中A0表示直流分量的幅值，A n表示________分量的幅值。 7. 当τ→∞时，信号x(t)的自相关函数R x(τ)呈周期性变化，说明该信号为________。 8. LCD是液晶显示器，是一种________功耗器件。 9. A/D卡的转换速率表示________。 10. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，________接法可以得到最大灵敏度输出。 11. 一阶有源低通滤波器的主要优点是带负载能力强，主要缺点是________。为克服该缺点，可采用二阶或二阶以 上有源低通滤波器。 12. 绝对湿度给出了水分在空间的具体含量，而相对湿度给出了大气的________程度，它比绝对湿度使用更广泛。 13. 氧化型气体吸附到N型半导体气敏元件上，将使截流子数目减少，从而使材料的电阻率________。 14. 半导体温度传感器以P-N结的温度特性为理论基础。二极管感温元件利用P-N结在恒定电流下，其________与 温度之间的近似线性关系实现。 15. 图像处理的主要目的是________。 二、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题后的括号内。每小题1分，共 15分) 1. 为了抑制干扰，常采用的电路有( ) A. A/D转换器 B. D/A转换器 C. 变压器耦合 D. 调谐电路 2. 选择二阶装置的阻尼比ζ=0.707，其目的是( )。 A. 阻抗匹配 B. 增大输出量 C. 减小输出量 D. 接近不失真条件 3. 自相关函数一定是( )函数。 A. 偶 B. 奇 C. 周期 D. 随机 4. 用脉冲锤激振时，为了获得较宽的激振频率，可( ) A. 增加敲击力 B. 增加锤头硬度 C. 增大锤重 D. 减小冲击力 5. 记录磁带慢录快放，放演信号的频宽将( ) A. 扩展，幅值减小 B. 变窄，幅值减小
传感器与检测技术期末考试试卷及答案
传感器与自动检测技术 一、填空题（每题3分） 1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。 2、金属材料的应变效应是指金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。 3、半导体材料的压阻效应是半导体材料在受到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。 4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化。 5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。 6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。 7、固体受到作用力后电阻率要发生变化，这种现象称压阻效应。 8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。 9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。 10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。 11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。 12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用来将应变的转换为电阻的变化。 13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器，传感器由在弹性元件上粘贴电阻敏感元件构成，弹性元件用来感知应变，电阻敏感元件用
传感器与检测技术第2章 传感技术基础 参考答案
第2章传感技术基础 一、单项选择题 1、下列测量方法属于组合测量的是（）。 A. 用电流表测量电路的电路 B. 用弹簧管压力表测量压力 C. 用电压表和电流表测量功率 D. 用电阻值与温度关系测量电阻温度系数 2、测量者在处理误差时，下列哪一种做法是无法实现的（） A．消除随机误差 B．减小或消除系统误差 C．修正系统误差 D．剔除粗大误差 3、在整个测量过程中，如果影响和决定误差大小的全部因素（条件）始终保持不变，对同一被测量进行多次重复测量，这样的测量称为（） A．组合测量 B．静态测量 C．等精度测量 D．零位式测量 4、用不同精度的仪表或不同的测量方法，或在环境条件不同时，对同一被测量进行多次重复测量，这样的测量称为（） A．动态测量 B．静态测量 C．组合测量 D．不等精度测量 二、多项选择题 1、下列属于测量误差的有：（） A.相对误差 B.绝对误差 C.引用误差 D.基本误差 E.附加误差 三、填空题 1、以确定被测值为目的的一系列操作，称为。 2、明显偏离测量结果的误差称为。 3、在同一测量条件下，多次测量被测量时，其绝对值和符号以不可预定方式变化，但误差总体具有一定的规律性，这类误差称为。 4、仪表的精度等级是用仪表的（①相对误差，②绝对误差，③引用误差）来表示的。 5、测量过程中存在着测量误差，按性质可被分为、和引用误差三类，其中可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。 6、测量误差是。
7、随机误差是在同一测量条件下，多次测量被测量时，其 和 以不可预定方式变化着的误差。 8、在同一测量条件下，多次测量被测量，其绝对值和符号保持不变的称为 。 9、系统误差有 和 系统误差两种。 10、某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度分别为：S 1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，则系统总的灵敏度为 。 四、简答题 1、什么是等精度测量和非等精度测量？ 2、什么是直接测量、间接测量和组合测量？ 五、计算题 1、铜电阻的电阻值R 与温度t 之间的关系为)1(0t R R t ?+=α，在不同温度下，测得铜电阻的电阻值如下表所示。请用最小二乘法求0℃时的铜电阻的电阻值0R 和铜电阻的电阻温度系数α。 2、某电路的电压数值方程为2211R I R I U += 当电流 A I 21=, A I 12=时，测得电压U 为50 v ； 当电流 A I 31= ，A I 22=时，测得电压U 为80 v ； 当电流 A I 41= ，A I 32=时，测得电压U 为120 v ； 试用最小二乘法求两只电阻1R 、2R 的值。 3、已知某金属棒的长度和温度之间的关系为)1(0t L L t ?+=α。在不同温度下，测得该金属棒α。 一、单项选择题 1、D 2、A 3、C 4、D 二、多项选择题 1、ABCDE
