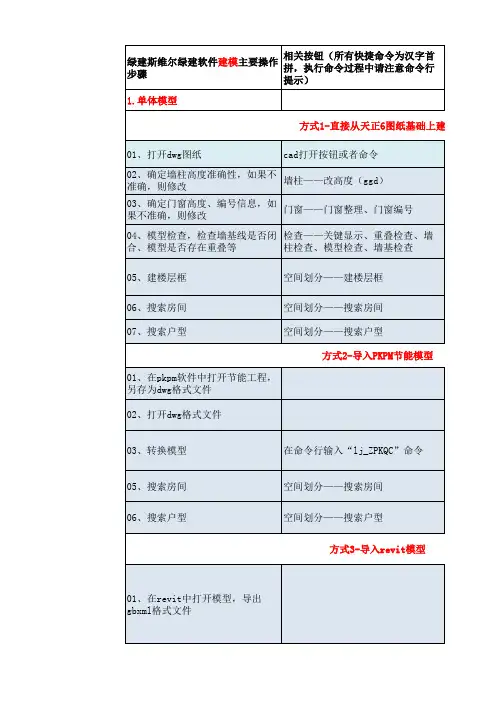

绿建软件

苏州中科院全周期绿色建筑研究院(SACO)，由中国科学院广州分院、苏州市吴中区于 2012 年11月共建成

立（穗能所函2012第5号、吴政抄2012字第216号），旨在为政府解决城市可持续发展中的建设问题、

为建筑提供绿色节能设计和集成技术的实施应用。 SACO主要承担：政府智囊、科研教育、建筑规划设计、

集成技术开发应用、技术转移转化、公共科技服务平台等工作职责。

主要研究领域集中在中国可持续建筑（城市）开发推广等方面，包括：

- 政策评价与技术措施标准研究

- 可持续建筑（城市）设计方法研究

- 计算机辅助设计工具（建筑信息模型与计算机物理模拟等）开发与应用研究

- 能源、环境、材料、信息技术与建筑(城市)一体化开发与应用研究

- 建筑工业化开发研究

- 绿色地产及建筑经济研究

- 绿色建筑咨询（认证）

建筑环境模拟软件，如：EcoTect，EnergyPlus，CFD，ESP-r，DOE-2，eQUEST，RADIANCE，DeST

ESP-r

从定性分析到定量分析，从简单估算到精确模拟，启迪德润可按照客户的要求，采用最符合项目特征的模拟和评估软件，为客户提供快速、准确，高质量的模拟评估报告，以及在此基础上的节能整体解决方案。

简介：

ESP-r是由位于格拉斯哥的斯特拉思克莱德大学能源

系统研究中心（Energy System Research Unit）开

发的一款综合建筑模拟分析软件，Esp-r具有悠久的

历史和丰富的工程实践经验，Joe Clarke教授及其

同事早在20世纪70年代就着手于相关的研究和开

发，现在Esp-r在科研和工程领域应用非常广泛并得到了用户的一致好评。

其基本的分析方法为计算流体力学（ Computing Fluid Dynamic ，简称 CFD ）中的有限容积法（ Finite Volume Method ），可以对建筑内外空间的温度场、空气流场以及水蒸汽的分布进行模拟，因此它不仅可以对建筑能耗进行模拟，还可以对建筑的舒适度，采暖、通风、制冷设备的容量及效率，气流状态等参量作出综合的评估。除此之外，该软件还集成了对新的可再生能源技术 ( 如光伏系统、风力系统等 ) 的分析手段。

功能：

ESP-r 是在欧洲应用非常广泛的建筑能耗模拟分析软件。Esp-r采用了计算流体动力学中常用的有限体积法，不需要对基本传热方程进行线性化处理，相对于反应系数法来说，其具有较高的灵活性和更宽广的适用范围，但同时对硬件要求也有一定程度的提高。Esp-r 是一个集成化的模拟分析工具，除了可以模拟建筑中的声、光、热以及流体流动等现象外，还可以对建筑能耗以及温室气体排放作出评估，其可模拟的领域几乎涵盖了建筑物理及环境控制的各个方面。

EnergyPlus建筑全年能耗模拟工具

EnergyPlus建筑全年能耗模拟工具

从定性分析到定量分析，从简单估算到精确模拟，启迪德润可按照客户的要求，采用最符合项目特征的模拟和评估软件，为客户提供快速、准确，高质量的模拟评估报告，以及在此基础上的节能整体解决方案。

简介：

EnergyPlus是在美国能源部(Department of Energy，

DOE)的支持下，由劳伦斯·伯克利国家实验室

(Lawrence Berkeley National Laboratory，LBNL)、

伊利诺斯大学(University of Illinois)、美国军队

建筑工程实验室(U．S．Army Construction Engineering Research Laboratory)、俄克拉何马州立大学(Oklahoma State University)及其他单位共同开发的，是一个全新的软件，它不仅吸收了建筑能耗分析软件DOE-2和BLAST的优点，并且具备很多新的功能，被认为是用来替代DOE-2的新一代的建筑能耗分析软件。

EnergyPlus参数输入界面EnergyPlus界面

功能：

EnergyPlus采用CTF来计算墙体传热，采用热平衡法计算负荷。

区域之间的气流交换可以通过定义流量和时间表来进行简单的模拟，也可以通过程序链接的COMIS(LBNL开发的用来模拟建筑外围护结构的渗透、区域之间的气流与污染物交换的免费专业分析软件)模块对自然通风、机械通风及烟囱效应等引起的区域间的气流和污染物的交换进行详细的模拟。

窗户的传热和多层玻璃的太阳辐射得热可以用WIND0W5(LBNL开发的计算窗户热性能的免费专业分析软件)计算。

遮阳装置可以由用户设定，根据室外温度或太阳人射角进行控制。人工照明可以根据日光照明进行调节。

在EnergyPlus中采用各向异性的天空模型对DOE-2的日光照明模型进行了改进，以更为精确地模拟倾斜表面上的天空散射强度。

其他特点：采用集成同步的负荷/系统/设备的模拟方法；在计算负荷时，用户可以定义小于1h的时间步长，在系统模拟中，时间步长自动调整；采用热平衡法模拟负荷；采用CTF模块模拟墙体、屋顶、地板等的瞬态传热；采用三维有限差分土壤模型和简化的解析方法对土壤传热进行模拟；采用联立的传热和传质模型对墙体的传热和传湿进行模拟；采用基于人体活动量、室内温湿度等参数的热舒适模型模拟热舒适度；采用各向异性的天空模型以改进倾斜表面的天空散射强度；先进的窗户传热的计算，可以模拟包括可控的遮阳装置、可调光的电铬玻璃等；日光照明的模拟，包括室内照度的计算、眩光的模拟和控制、人工照明的减少对负荷的影响等；基于环路的可调整结构的空调系统模拟，用户可以模拟典型的系统,而无需修改源程序；源代码开放，用户可以根据自己的需要加入新的模块或功能。

资源：

?EnergyPlus网站：https://www.360docs.net/doc/4216931136.html,/

?EnergyPlus网站：

https://www.360docs.net/doc/4216931136.html,/buildings/energyplus/

?EnergyPlus中文网：https://www.360docs.net/doc/4216931136.html,，

https://www.360docs.net/doc/4216931136.html,

?EnergyPlus中文论坛：

https://www.360docs.net/doc/4216931136.html,/forumdisplay.php?fid=104?中文的E+讲义

?E+教程-HVAC子系统介绍

Fluent 6.3 流体分析软件

Fluent 6.3 流体分析软件

从定性分析到定量分析，从简单估算到精确模拟，启迪德润可按照客户的要求，采用最符合项目特征的模拟和评估软件，为客户提供快速、准确，高质量的模拟评估报告，以及在此基础上的节能整体解决方案。

简介：

Fluent是通用的CFD软件，用来模拟从不可压缩

到高度可压缩范围内的复杂流动。由于采用了多种

求解方法和多重网格加速收敛技术，因而FLUENT 能达到最佳的收敛速度和求解精度。灵活的非结构化网格和基于解算的自适应网格技术及成熟的物理模型，使FLUENT在层流、转捩和湍流、传热、化学反应、多相流、多孔介质等方面有广泛应用。

Fluent的软件设计基于CFD软件群的思想，从用户需求角度出发，针对各种复杂流动的物理现象，FLUENT软件采用不同的离散格式和数值方法，以期在特定的领域内使计算速度、稳定性和精度等方面达到最佳组合，从而高效率地解决各个领域的复杂流动计算问题。

功能：

与流体，热传递及化学反应等有关的工业均可使用。它具有丰富的物理模型、

先进的数值方法以及强大的前后处理功能，在航空航天、汽车设计、石油天然气、涡轮机设计等方面都有着广泛的应用。其在石油天然气工业上的应用包括：燃烧、井下分析、喷射控制、环境分析、油气消散/聚积、多相流、管道流动等等。

资源：

?Fluent中文网：https://www.360docs.net/doc/4216931136.html,，

https://www.360docs.net/doc/4216931136.html,/

?Fluent中文论坛：仿真科技论坛https://www.360docs.net/doc/4216931136.html,，

?流体中文网论坛

https://www.360docs.net/doc/4216931136.html,/cgi-bin/LB5000/leobbs.cgi，?中国CAE联盟https://www.360docs.net/doc/4216931136.html,

?Fluent软件下载：https://www.360docs.net/doc/4216931136.html,/down/soft/125.htm EcoTect生态建筑大师

EcoTect生态建筑大师

从定性分析到定量分析，从简单估算到精确模拟，启迪德润可按照客户的要求，采用最符合项目特征的模拟和评估软件，为客户提供快速、准确，高质量的模拟评估报告，以及在此基础上的节能整体解决方案。

简介：

ECOTECT 是一个与三维建模工具链接的，具有高度可视化、交互性

的建筑设计和分析工具。它可对包括太阳能、热量、能量、照明、

听觉、资源使用以及费用等方面进行分析。

ECOTECT 的建模和分析功能可以处理任何复杂的几何形体模型。ECOTECT 给设计者提供了视觉上和交互式的有用反馈信息，除了标准化的图表信息报告，分析结果还能直接在建筑表面和空间上显示出来，使得建筑师能够了解并展现出建筑性能表现。ECOTECT 除了能运行大量内部的计算之外,它也同时能输出到多种专业技术分析软件，如Radiance、EnergyPlus、ESP-r 等。在建筑分析领域里，它是唯一由建筑师研发，主要为建筑师使用的软件——尽管ECOTECT 也

已迅速被工程师、顾问、设计师以及业主和环保人士所接受。

ECOTECT是当今市场上较为全面的建筑分析软件。它提供了友好的三维建模设计界面,并提供了用途广泛的性能分析和仿真功能。 ECOTECT与众不同之处在于它完全可视化的物理计算过程回馈。使用ECOTECT作前期的方案设计感觉就像最终确定方案一样的精确。ECOTECT让设计者在建筑形式确认前就可以了解建筑的相关特性。您可以通过一份详细的气候分析资料计算出多种被动设计方案的潜在使用效率，并优化太阳能系统，照明系统和通风系统。在逐步发展到最终设计前，您可以依据一些简单的概念模型测试不同的方案形式。

Ecotect采用权威的核心算法，和RADIANCE 、POV Ray 、VRML、EnergyPlus 、HTB2热分析软件均有导入导出接口。它对于设计师的方案设计理念是一个重要的提升，是建筑节能设计的一个很好的体现，尤其和SketchUp的配合使用充分体现设计师作品向生态建筑的方向延伸。

ECOTECT V5.20软件界面ECOTECT分析模型

功能：

热工分析

ECOTECT使用CIBSE（英国建筑工程服务注册协会）的准入法来进行能耗模拟，速度快，操作简便，精度能满足方案要求。准入法广泛地应用于英国以及欧洲的建筑能耗模拟，经过40年的发展和完善，与辐射时间序列法，热流平衡法等算法一样得到学术界和工程界的承认。

显示指定日期中的三维太阳轨迹以OpenGL视图和日轨图分析遮挡情况?遮挡分析（用于遮阳设计）

结合采光和年能耗来综合设计最优化

通过辐射分析配置绿化系统

的遮阳系统

?空间统计声学的分析

ECOTECT使用统计声学来计算混响时间，而利用几何声学来避免出现声学瑕疵。在Ecotect中，只要正确地搭建模型，并指定相应材料的吸声系数，系统就可以计算一定频率范围内任何区域的反射时间。吸声系数可以在材质库对话框中的声学选项单内设置，而反射时间的计算结果则显示在图形结论对话框中的反射时间选项单中。空间统计分析认为反射时间只和体积和材质参数有关。

使用几何声波线来求解封闭空间中的声学混响与其它因素的关系?采光分析

ECOTECT可以进行人工，自然光照明计算。并以三维图表输出采光系数，照度等数据。ECOTECT提供了一系列的分析功能。在这些分析中，自然照明分析是一个重点，而且它对于以后的人工照明也具有影响力。Ecotect中使用的是CIE 全阴天分布(Overcast Sky Distribution)计算模型。可以通过当前分析网格或独立的传感点来计算自然光照明。使用采光系数，该软件也可以计算一年中任意日期任意时间的全自然光照明照度。从而也就可以确定每一点上照度超过某一确定值的频率。

ECOTECT采光分析模型ECOTECT自然采光分析模型

资源：

?EcoTect网站：https://www.360docs.net/doc/4216931136.html,，https://www.360docs.net/doc/4216931136.html,

?EcoTect中国站：https://www.360docs.net/doc/4216931136.html,

?EcoTect中文论坛：

https://www.360docs.net/doc/4216931136.html,/forumdisplay.php?fid=102?EcoTect中国代理：

https://www.360docs.net/doc/4216931136.html,/ecotect/overview.htm

?全国各大城市气象资料

?ECOTECT基本建模教程

VELUX

CASE

企业会馆是一座新型商业大楼的名称，很多公司都在这里租用办公地点，并且共用这里的食堂、大会议室和公共等候区。这座大楼的设计师，首先考虑到建筑质量及其结构的灵活性，在满足工作区域最基本的自然采光需求之外，还应保证其良好的室内气候环境，NCC房

地产开发有限公司率先在丹麦提出了这一理念，并在哥本哈根郊区的Orestaden建造了一座新型建筑。

大楼在建设初期，威卢克斯就已经成为了这里的租户之一，并获得了与阿科迪玛建筑设计公司（Arkitema k/s）共同合作设计的机会。建筑师托本?罗德伯格（Torben Lodberg）回忆说：“威卢克斯在项目之初就参与到了设计中，他们建议将其中的一个配楼连接到主楼上，这样不仅可以增加建筑面积，而且还使整座建筑的特点更加突出。威卢克斯针对自己员工的工作条件，提出了很多要求，他们最终选择了配楼，这里凝聚着很多建筑创新和改革。”

公园里的办公楼

企业会馆所在地段靠近公路网络和飞机场，属于黄金地段，而且已经被规划为商业开发区。由于它原本是一个受保护的风景区，为了环保政府部门专门确定了分期开发的方针。在通往开发区的路上，企业会馆与维杰莱维基建筑群（Vejlevej）鹤立鸡群，为空旷的原野带来了一抹充满现代气息的都市风景。大楼的后半部分高度较低，延展性很强，其中配备有停车场和娱乐休闲设施，供所有业主使用。

现代化建筑师事务所掌控全局

这一区域的住宅楼和商业社区都在开发区总体规划基础上进行了精心设计，所有建筑单元都和谐融合在一起，此外，相关部门还编制了建筑材料使用手册，以确保建筑整体在长期施工过程中的系统性和连续性。阿科迪玛建筑设计公司（Arkitema）是这个项目的设计公司，它是丹麦最大的建筑设计事务所之一，具有丰富的办公楼设计、施工经验。该事务所一

直特别重视开放式工作环境，而这种理念在威卢克斯办公楼中也同样得到了充分体现，并且在整个项目中得以完善发展。

三层楼面的公共空间

威卢克斯办公楼设在配楼中，主楼与配楼之间有通道连接，人们可以轻松进入东、西、北三座配楼。威卢克斯办公大楼内约有280名员工在此办公。位于一层的大厅是大楼的总出入口，布置简洁、宽敞开阔、指示明确。大厅朝南，前面是一块梯形公共区域。大楼的“主通道”有三层楼高，是整座建筑的交通枢纽。步行梯直接通向各个出租单元，固定在配楼之间的悬桥可以方便人们来回走动。大楼设计师在设计过程中，对这些悬桥进行了特殊处理，它们可以被作为“临时停留区”，人们能够方便地进入咖啡厅或者近距离地欣赏到首层的植物花卉，这使得面积开阔的空间富有了生命力。“主通道”环境舒适，空气流通性很好，为业主们创造了一个富有生气的互动环境。大楼南侧配有宽大玻璃幕墙，入口和屋顶应用了威

卢克斯公司自已的天窗，这条通道可以让人们真切感受到季节变化和晨昏交替。连接三座配楼的悬桥被粉刷过，全部都朝向主通道，它们的窗户朝着宽敞明亮的房间。这些结构除了可以使办公室员工享受到来自宽阔中心区域的光照之外，还打断了原本呆板的连续性结构，让人们对办公室的情景一目了然。

窗与墙连接细部节点 Detail of the connection of the wall window

简洁而独特结构设计

三座相邻的配楼结构中都有一条闭合功能性的附属建筑，其中有卫生间、复印室、小型办公室和其他设施。配楼墙壁内部为白色，面朝主通道的斜窗尺寸较小，所有这些特点都突出了其内敛的特性。

威卢克斯所处的配楼在视觉上很突出，从外部看，这些小尺寸结构的斜窗与宽大的镀锌板形成鲜明的对比。天窗安装在倾斜的窗支撑构件上，斜天窗代替了幕墙结构，成为屋面的一种延伸。窗户的纵向外观在明亮的镀锌板对比之下，得到了进一步强化。建筑立面近乎于垂直安装的天窗有两种尺寸，将北侧光线引入威卢克斯办公楼宽敞的开放式办公室。明亮的玻璃结构与宽大垂直的镀锌板结构形成美妙的对比。同样，折坡形状的屋顶两端的窗户则极为精确地突出了折线形镀锌板幕墙结构的特点。

自然采光科学分析

威卢克斯办公楼在设计过程中特别考虑了员工工作环境因素。为了最大程度地利用自然光，同时也为了让空间富于变化，该楼设计中又增加了带形采光天窗，阳光可以沿着这个结构照射到办公室中。它仿佛是穿越整座配楼的中枢神经，给楼内提供光线和生机活力。威卢克斯通过《VELUX Daylight Visualizer 2》（可视化自然采光分析软件）对办公楼的采光进行了全面分析，充分考虑到建筑所处的地理位置，一天乃至一年当中的太阳运动轨迹等因素。结果表明，这项研究确保了员工在办公期间能够获得舒适而均匀的光照。

从闭合的连接处，你可以沿着悬桥进入办公区域。和宽敞的“通道”一样，悬桥为楼内空间带来了动感和变化。在这条内部通道的顶部也设置了天窗，新鲜的空气从大楼立面设置的天窗进入室内，然后沿着“带形天窗”上升，从而达到了最佳的自然通风作用。倾斜屋顶的威卢克斯天窗即可以手动，也可以利用最新的io-homecontrol?进行智能电动操控。

采光与遮阳

威卢克斯办公楼进行了水平照明模拟实验表明――所有三层楼的采光完全满足建筑标准。在门窗附近获取的采光系数值为6%－20%，而楼层开阔空间中部的测量值为2%－6%。首层和第二层的采光系数较高。采光系数在地板的不同位置上所呈现出的数值也很有规律，值得大家研究，这对于改善室内采光环境很有帮助。为避免太阳直射，设计人员在大楼东西两侧设置了有效的遮阳设施。

富有成果的合作

这一项目是成功合作的范例。从建筑学角度来看，这栋大楼具有很多优点，对租户的长期使用具有积极效果。阿科迪玛建筑设计公司（Arkitema）的工程师托本?罗德伯格对设计过程的开放原则非常满意，而威卢克斯更是在其中体现了自己的风格，这不仅表现在建筑面积的增加上，同时整栋建筑都融入了威卢克斯自然采光、办公环境适度等特殊要求。他说：“这个项目的实践表明，只要你有愿望和意志，就可以创造有形的建筑效果，并证明它是一个很好的投资。”

GRASS HOPPER简介

中还是初中课本里，矢量就是矢量，他都代表同样的意思：既具有大小又具有方向的量。在Rhino 中制作模型，比如画曲线，拉控制点，移动，阵列物体等等几乎所有的手工建模都是在反复的做定义距离和方向的工作。而在以程序建模（参数化建模）的软件中，这个工作我们希望是尽量以输入数据和程序自动计算的方式来完成，以替代传统的手工去画的方式，在Grasshopper 或者其他的参数化建模的软件中用来完成这个工作的工具就是矢量。

Grasshopper目前主要应用在建筑设计领域，也是这两年中国大陆地区刚刚兴起，建筑表皮效果制作，复杂曲面造型建立，国内作品有中钢国际、银河soho等建筑设计。
