下面是常用电器文字代号（电路图常用符号：） YF是防火阀。 AC交流电 DC直流电 FU熔断器 G发电机 M电动机 HG绿灯 HR红灯 HW白灯 HP光字牌 K继电器 KA(NZ)电流继电器(负序零序) KD差动继电器 KF闪光继电器 KH热继电器 KM中间继电器 KOF出口中间继电器 KS信号继电器 KT时间继电器 KV(NZ)电压继电器(负序零序) KP极化继电器 KR干簧继电器 KI阻抗继电器 KW(NZ)功率方向继电器(负序零序) KV电压继电器 L线路 QF断路器 QS隔离开关 T变压器 TA电流互感器 TV电压互感器 W直流母线 YC合闸线圈 YT跳闸线圈 PQS有功无功视在功率 EUI电动势电压电流 SE实验按钮 SR复归按钮 f频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM——接触器
KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 SA转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪)PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线电缆母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预报音响小母线WPS 电压小母线WV
电路图常用符号
下面是常用电器文字代号（电路图常用符号：）YF是防火阀。 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器
KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 SA 转换开关 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线电缆母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS

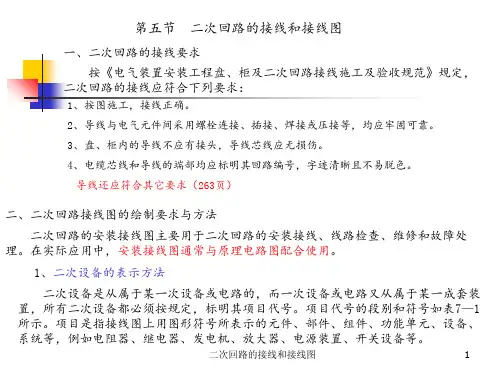

二次回路的接线图
第六章二次回路 第二节二次回路的接线图 电力系统的二次回路是个非常复杂的系统。为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。这类图纸我们称之为二次回路接线图。 一、二次回路图纸的分类 按图纸的作用，二次回路的图纸可分为原理图和安装图。原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。安装图按其作用又分为屏面布置图及安装接线图。 图6-1为简单过流保护的归总式原理图 至信号 至跳闸 图6-1归总式原理图 其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。因此在实际使用中，广泛采用展开式原理图。 图6-2为展开式原理图
图6-2展幵式原理图 其特点是以二次回路的每个独立电源来划分单元而进行编制的。如交流电流回路、交流电压回路、直 流控制回路、继电保护回路及信号回路等。根据这个原则，必须将同属于一个元件的电流线圈、电压线圈 以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表 示。展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特 别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。 图6-3为屏面布置图 F T 2 —9— 1：7 HS =F 33至跳闸 5 - 1 2 ■ ---------------- 2 705 至信号 + +
电气图形符号大全 (4)
电气图形符号大全 时间：2012/8/10 11:44:44 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。 图形符号的种类和组成 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 图形符号分类： 限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关性，辐射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
常用原理图元件符号
常用原理图元件符号、PCB封装及所在库 序 号 元件名称封装名称原理图符号及库PCB封装形式及库 1 Battery 直流电源 BAT-2 Battery BT? Miscellaneous Devices.IntLib Miscellaneous Devices PCB.PcbLib 2 Bell 铃 PIN2 Bell LS? Miscellaneous Devices.IntLib Miscellaneous Connector PCB.PcbLib 3 Bridge1 二极管整流 桥 E-BIP-P4/D Bridge1 D? Miscellaneous Devices.IntLib Bridge Rectifier.PcbLib 4 Bridge2 集成块整流 桥 E-BIP-P4/x AC 2 V+ 1 AC 4 V- 3 Bridge2 D? Miscellaneous Devices.IntLib Bridge Rectifier.PcbLib 5 Buzzer 蜂鸣器 PIN2 Buzzer LS? Miscellaneous Devices.IntLib Miscellaneous Connector PCB.PcbLib 6 Cap 无极性电容 RAD-0.3 Cap C? Miscellaneous Devices.IntLib Miscellaneous Devices PCB.PcbLib 7 Cap 极性电容100pF Cap Pol1 C?
号 8 Electro 1 电解电容 RB-.2/.4 (99) Miscellaneous Devices.Lib(99)Miscellaneous.ddb 9 Cap Semi 贴片电容 C3216-1206 Cap C? Miscellaneous Devices.IntLib Miscellaneous Devices PCB.PcbLib 10 D Zener 稳压二极管 DIODE-0.7 D Zener D? Miscellaneous Devices PCB.PcbLib 11 Diode 二极管 DSO0C2/X Diode D? Miscellaneous Devices.IntLib Small Outline Diode - 2 C-Bend Leads.PcbLib 12 Dpy RED-CA 数码管 DIP10 a b f c g d e VCC 1 2 3 4 5 6 7 a b c d e f g 8dp dp 9 10 NC Dpy Red-CA DS? Miscellaneous Devices.IntLib Miscellaneous Devices PCB.PcbLib 13 Fuse 2 熔断器 PIN-W2/E Fuse 2 F? Miscellaneous Devices.IntLib Miscellaneous Devices PCB.PcbLib 14 Inductor 电感 C1005-0402 10mH Inductor L? Miscellaneous Devices.IntLib Miscellaneous Devices PCB.PcbLib 15 JFET-P 场效应管 CAN-3/D 3 2 1 JFET-P Q?
电路图符号大全
电路图形大全一、图形
二、电工电路图符号大全 电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL
控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE 正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI
电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL 压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF 限流电阻器RC 光电池,热电传感器 B

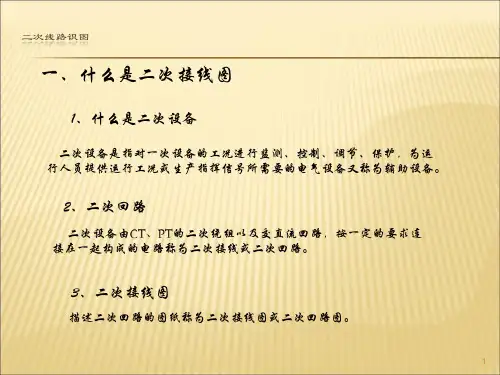

电气二次接线识图(保护原理、接线图)
1、图E-103为直流母线电压监视装置电路图，请说明其作用。 答：直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。 图E-103直流母线电压监视装置接线图 2．说明图E-104直流绝缘监视装置接线图各元件的作用。 答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。 由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。
电气电路图符号大全
=============================================== ============================================== 电路图符号大全： AAT 电源自动投入装置 AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA(NZ) 电流继电器(负序零序) KD 差动继电器 KF 闪光继电器 KH 热继电器 KM 中间继电器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KM 接触器 KA 瞬时继电器；瞬时有或无继电器；交流继电器 KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮 f 频率
Q——电路的开关器件 FU——熔断器 FR——热继电器 KM——接触器 KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器 SB——按钮开关 Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器 SB——按钮开关 SA 转换开关 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线电缆母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL
简单易学的电气二次回路接线方法
电气二次回路的接线是维修电工常常要做的工作，要把这一工作做好一般都得经历多年的实践磨练。特别是碰到复杂的电路图时，接起来很容易出错且难以发现出错点。本人经过反复的思考和实验，摸索出一种简单易学且不易出错的接线方法。 电气二次回路的接线是维修电工常常要做的工作，对于新手来说常感到无从下手，甚至一个简单的电路都很难接好。对于老手来说主要是接复杂的控制回路时容易出错，并且查找出错点还很费神。经过本人多年的摸索和实践，找到了一个解决上述问题的简单方法。实践证明新手用后上手快，很短的时间就可独立接线，老手用后即使面对复杂的电路图也胸有成竹。能一次性地正确地接好电路图，检查起来也有迹可循。确实具有很高的实用价值。本人上网查阅了很多资料均未发现有人用过此法，在过去买的许多电气类书中也没人提到过。这次公开出来，希望有缘的人能细心体会，变成自己的一个绝招。下面我就详细介绍这一方法。 四。我们接线的过程就是将图纸上的电路图变成实际的控制电路的过程。图纸是平面的，而实际控制电路却是立体的。两者之间是有较大差距的。但是如果我们仔细观察就会发现图纸与实际电路之间有一个共同点，即都是用线（导线）将各个元件连接起来。通常在按图接线的过程中是有一定的任意性的。比如线圈的两个接线端，当该线圈是交流380伏时，你可以先从左边端子进，再从右边端子出，也可以反过来先进右边端子，再从左边端子出来。如图1.。正是由于这种任意
性导致了容易接错线的不良后果。特别是面对复杂的图纸时更是容易出错，并且接到一定的程度时自己都会分不清接到哪儿了。所以必须改变这种任意性，建立起某种接线规则，统一按规则来接线。那么这种规则是什么呢？ 当我们面对电路图和配电盘时就会发现各个元件之间的关系。电路图上有两种关系：前后，左右。配电盘上有三种关系：前后，左右，上下。于是我们在按图接线时就可以按照这些关系的内在联系来接线。我总结的规则是：前进后出，左进右出，上进下出，以节点为中心展开。图纸上的关系与实物上的关系对应，每走完一根线就在图纸上对应的线上作一记号，以示走过。这样走一根是一根，有条不紊，大多数情况下都能一气呵成。即使你还不大明白控制回路的控制过程也丝毫不会影响到你的正确接线。为了便于说明具体的接线方法，我就以星——三角降压起动时间继电器控制线路为例来讲解。先讲讲图纸上的前后，左右，节点的概念。如图2。对于FR来说，a为前，b为后; 对于GB2来说，b为前，c为后; 对于SB1来说，c为前，d为后；对于KM常开触头来说，c为前，e为后。其它的依次类推。再说左右，对于Kmy常开触头来说，f为左g.为右. 最后说说节点。图2中，c f g m均是节点。节点就是三个或三个以上的元件接线端共同连接的点。图纸上的前后，左右，节点的概念弄清后，就比较容易理解实际元件的前后，左右，上下，节点的概念。在实际接线中，配电盘在我们面前一般有两种状态：水平放置，垂直放置。无论是哪种状态，我们均应把配电盘假设为水平放置。就像是一张图纸摆在桌面上一样。与图
电气线路图的图形、文字符号
电气线路图的图形、文字及符号 1 常用电气图形符号和文字符号 电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。近几年来，有关电气图形符号和文字符号的国家标准变化较大。GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。现在和电气制图有关的主要国家标准有： (1)GB／T 4728：《电气简图用图形符号》； (2)GB／T 5465：《电气设备用图形符号》； (3)GB／T 20063：《简图用图形符号》； (4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》； (5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》； (6)GB／T 6988：《电气技术用文件的编制》。 最新的《电气简图用图形符号》国家标准68／T 4728的具体内容包括： (1)GB／T 4728。1—2005第1部分：一般要求； (2)GB／T 4728．2—2005第2部分：符号要素、限定符号和其他常用符号； (3)GB／T 4728．3～2005第3部分：导体和连接件； (4)GB／T 4728．4～2005第4部分：基本无源元件； (5)GB／T 4728．5～2005第5部分：半导体管和电子管； (6)GB／T 4728．6～2000第6部分：电能的发生与转换； (7)68／T 4728．7—2000第7部分：开关、控制和保护器件； (8)GB／T 4728．8—2000第8部分：测量仪表、灯和信号器件； (9)GB／T 4728．9～1999第9部分：电信：交换和外围设备； (10)GB／T 4728．10～1999第10部分：电信：传输； (11)GB／T 4728．11～2000第11部分：建筑安装平面布置图； (12)GB／T 4728．12—1996第12部分：二进制逻辑元件； (13)GB／T 4728．13～1996第13部分：模拟元件。 最新的《电气设备用图形符号》国家标准GB／T 5465的具体内容包括： (1)GB／T 5465．1～2007第1部分：原形符号的生成； (2)GB／T 5465．2—1996第2部分：电气设备用图形符号。 本书还参考了《简图用图形符号》国家标准GB／T 20063，和本书有关的部分有： (1)GB／T 20063．2—2006第2部分：符号的一般应用； (2)GB／T 20063．4—2006第4部分：调节器及其相关设备； (3)68／T 20063．5—2006第5部分：测量与控制装置； (4)GB／T 20063．6—2006第6部分：测量与控制功能； (5)OB／T 20063．7—2006第7部分：基本机械构件； (6)GB／T 20063．8—2006第8部分：阀与阻尼器。
常用电路图及电器的文字符号和图形符号
一、常用电路图- 1 -1．单按钮控制两台电动机顺序启动反序停止- 1 - 3．用两个时间继电器控制电动机间歇正反转- 2 -4．三地控制三相电动机正反转- 3 -5．两地控制一台电动机- 4 -6．频敏变阻启动原理图- 4 - 7．用一个时间继电器,和三个按钮,控制一个灯220和电机380,要求电机能自动运行60秒停止- 5 - 8. 接近开关导通后电机停止接近开关断开后延时N秒电机启动- 5 - 9.运用时间继电器使电磁铁动作2秒后复位,经过3分钟后动作2秒后复位,再经过5分钟后动作2秒复位- 6 - 10. 利用电接点压力表自动控制水泵- 6 - 11. 两台电动机既可分别启动和停止,也可以同时启动和停止. - 7 - 12. 正转停止后,必须过预定的时间(如5S)后才能反转,反转停止后,必须过预定的时间(如5S)后才能正转- 7 - 13. 用三个时间继电器控制正反转并要有间隙- 8 - 14. 三相异步电动机转子串联电阻启动- 8 -
15. 三相异步电动机启动控制线路图（带故障指示灯）- 9 - 16. 双控及多地控制（照明) - 10 - 18. 使电机有点动还有正常运行- 11 - 19. 用3个继电器控制电动机断相保护- 11 - 20. 用四个时间继电器控制正反转并要有间隙- 12 - 21. 三相电动机在220V电压下正反转能耗制动- 12 - 22. 三个地方控制一盏灯- 13 - 23. 星三角降压的电路用4个交流接触器和一个时间继电器要做成可以正反转的电路并且可以自动和手动的- 13 - 24. 延边三角形降压启动的原理图- 14 - 25. 点动与长动的正反转控制电路- 14 - 26. 用按钮开关(常开）启动电动机，用行程开关(常闭）停止电动机实物接线图- 15 -27用按钮开关(常开）启动电动机，用行程开关(常开）停止电动机实物接线图- 15 -28．四个地方控制一盏灯- 16 -29. 单相电能表加装互感器- 16 -31. 用一个3a的按钮通过继电器控制一个12v15a的电机- 17 -
图纸中常见的符号及意义(重要)
resources for your desk, workbench or pocket. Be sure to check out our GD&T Tips! Straightness - a condition where an element of a surface or an axis is a straight line. Flatness - is the condition of a surface having all elements in one plane. Roundness - describes the condition on a surface of revolution (cylinder, cone, sphere) where all points of the surface intersected by any plane. Cylindricity - describes a condition of a surface of revolution in which all points of a surface are equidistant from a common axis. Profile of a Line - is the condition permitting a uniform amount of profile variation, ether unilaterally or bilaterally, along a line element of a feature. Profile of a Surface - is the condition permitting a uniform amount of profile variation, ether unilaterally or bilaterally, on a surface. All Around Symbol - indicating that a tolerance applies to surfaces all around the part. Angularity - is the condition of a surface, axis, or centerplane, which is at a specified angle from a datum plane or axis. Perpendicularity - is the condition of a surface, axis, or line, which is 90 deg. From a datum plane or a datum axis. Parallelism - is the condition of a surface, line, or axis, which is equidistant at all points from a datum plane or axis. Position Tolerance - defines a zone within which the axis or center plane of a feature is permitted to vary from true (theoretically exact) position. Concentricity - describes a condition in which two or more features , in any combination, have a common axis. Symmetry - is a condition in which a feature (or features) is symmetrically disposed about the center plane of a datum feature.

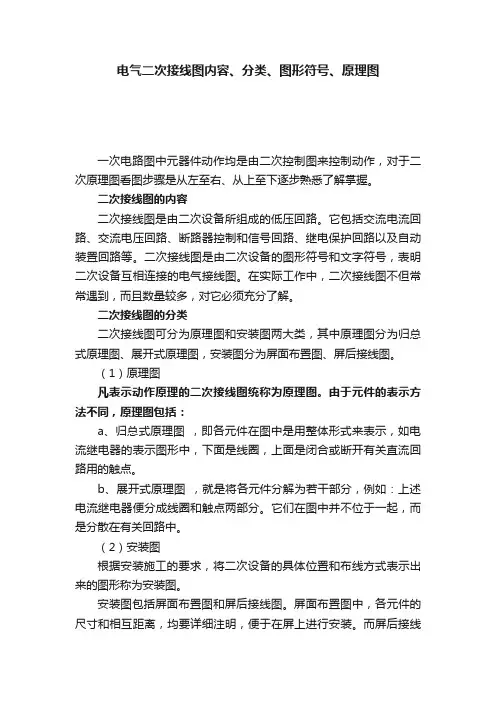

电气二次接线图和原理图轻松看懂
电气二次接线图和原理图轻松看懂 一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。 二次接线图的内容 二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。 二次接线图的分类 二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。 （1）原理图 凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。 b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。 （2）安装图 根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。 安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。 二次接线图中常用的图形符号 二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验
电气原理图符号大全
电气工程图形符号 (一) 序号图形符号说明 1 开关(机械式) 2 多级开关一般符号单线表示 3 多级开关一般符号多线表示 4 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关) 7 具有自动释放功能的负荷开关 8 熔断器式断路器 9 断路器 10 隔离开关 11 熔断器一般符号 12 跌落式熔断器 13 熔断器式开关 14 熔断器式隔离开关 15 熔断器式负荷开关 电气工程图形符号 (二)
图形符号说明 16 当操作器件被吸合时延时闭合的动合触点 17 当操作器件被释放时延时闭合的动合触点 18 当操作器件被释放时延时闭合的动断触点 19 当操作器件被吸合时延时闭合的动断触点 20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点 21 按钮开关(不闭锁) 22 旋钮开关、旋转开关(闭锁) 23 位置开关,动合触点限制开关,动合触点 24 位置开关,动断触点限制开关,动断触点 25 热敏开关,动合触点注:θ可用动作温度代替 26 热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 27 具有热元件的气体放电管荧光灯起动器
28 动合(常开)触点 注:本符号也可用作开关一般符号 29 动断(常闭)触点 30 先断后合的转换触点 电气工程图形符号 (三) 号图形符号说明 31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点 32 座(内孔的)或插座的一个极 33 插头(凸头的)或插头的一个极 34 插头和插座(凸头的和内孔的) 35 接通的连接片 36 换接片 37 双绕组变压器 38 三绕组变压器 39 自耦变压器 40 电抗器扼流图

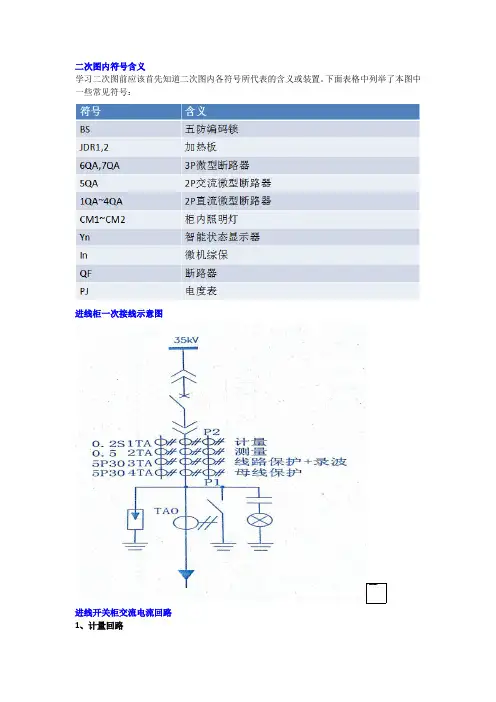

10KV开关柜二次接线原理
10KV开关柜二次接线原理 1、综述 10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室(沿用以前的叫法，其实已经没有继电器了)的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。 理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。 综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。 2、10kV电缆出线中置柜的二次接线 KYN28A(GZS1)中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室(什么也没有)，母线等高压设备安装在背面的柜体内。如图8-1-1所示。
图8-1-1 2.1继电器室 继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。 2.2断路器室 10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。 中置柜断路器手车有三个位置：断开、试验、运行(需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座)。正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接;手动跳闸后，断路器在分闸状态、手车在 运行位置;用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下(手车在运行位
电路图中的符号
在电路图中KT代表时间继电器 KA：中间继电器 KM：接触器 电路图常用符号： AC 交流电 DC 直流电 FU 熔断器 G 发电机 M 电动机 HG 绿灯 HR 红灯 HW 白灯 HP 光字牌 K 继电器 KA中间继电器 KD 差动继电器 KF 闪光继电器 FR 热继电器 KM 接触器 KOF 出口中间继电器 KS 信号继电器 KT 时间继电器 KV(NZ) 电压继电器(负序零序) KP 极化继电器 KR 干簧继电器 KI 阻抗继电器 KW(NZ) 功率方向继电器(负序零序) KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器 L 线路 QF 断路器 QS 隔离开关 T 变压器 TA 电流互感器 TV 电压互感器 W 直流母线 YC 合闸线圈 YT 跳闸线圈 PQS 有功无功视在功率 EUI 电动势电压电流 SE 实验按钮 SR 复归按钮
f 频率 Q——电路的开关器件 FU——熔断器 FR——热继电器 KM ——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件 FU——熔断器 KM——接触器 KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器 SB——按钮开关 SA 转换开关 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线电缆母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预报音响小母线WPS

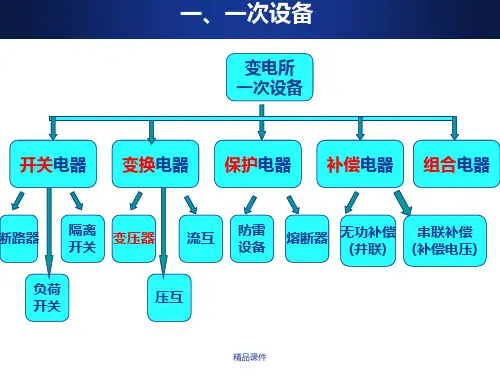

轻松看懂电气二次接线图和原理图
轻松看懂电气二次接线图和原理图 一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。 二次接线图的内容 二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。 二次接线图的分类 二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。 （1）原理图 凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括： a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。 （2）安装图 根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。 安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。 二次接线图中常用的图形符号 二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。 归总式原理图 习惯上常把归总式原理图简称为原理图。归总式原理图，由于元件为
电气原理图符号大全
电气原理图符号大全 Document number：BGCG-0857-BTDO-0089-2022
电气工程图形符号 (一) 序号图形符号说?? 明 1开关(机械式) 2多级开关一般符号单线表示 3多级开关一般符号多线表示 4接触器(在非动作位置触点断开) 5接触器(在非动作位置触点闭合) 6负荷开关(负荷隔离开关) 7具有自动释放功能的负荷开关 8熔断器式断路器 9断路器 10隔离开关 11熔断器一般符号 12跌落式熔断器 13熔断器式开关 14熔断器式隔离开关 15熔断器式负荷开关 电气工程图形符号 (二)
图形符号说?? 明 16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点19当操作器件被吸合时延时闭合的动断触点 20当操作器件被吸合时延时闭合和释放时延时断开的动合触点 21按钮开关(不闭锁) 22旋钮开关、旋转开关(闭锁) 23位置开关,动合触点限制开关,动合触点 24位置开关,动断触点限制开关,动断触点 25热敏开关,动合触点 注:θ可用动作温度代替 26热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的
触点 27具有热元件的气体放电管荧光灯起动器 28动合(常开)触点 注:本符号也可用作开关一般符号 29动断(常闭)触点 30先断后合的转换触点 电气工程图形符号 (三) 号图形符号说?? 明 31当操作器件被吸合或释放时,暂时闭合的过渡动合触点 32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的) 35接通的连接片 36换接片 37双绕组变压器 38三绕组变压器
电气识图,电气图的常用符号
第二章电气识图 本章要点 ●电气图的分类 ●详细介绍电气原理图的绘制。 ●详细介绍电气原理图的识读。 本章难点 ●电气图的绘制特点。 ●电气原理图的识读。 电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。 第一节电气图的常用符号 电气图，也称电气控制系统图。图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。如 GB4728—85 《电气图常用图形符号》 GB6988—86 《电气制图》 GB7159—87 《电气技术中的文字符号制订通则》 GB5094—85 《电气技术中的项目代号》 GB5226—85 《机床电气设备通用技术条件》 国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。表2—1给出了部分常用电气图形符号和文字符号。因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。若需更详细的资料，请查阅最新国家标准。
表2—1 部分常用电气图形符号和文字符号的新旧对照表
一、图形符号 图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。图形符号含有符号要素、一般符号和限定符号。常用图形符号见表2—1。 1．符号要素 它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概 念的完整符号。如接触器常开主触电的符号就由接触器触点功能符号和常开触点
