cass实体名称,图层,实体代码对照表
cass简码法测图的说明
cass简码法测图的说明 、简码引导文件中平行体： P,线上点号,通过点号 因CASS6中可能存在BUG，因此可能要重复执行两次简码引导才能画出平行实体 2、添加自定义野外操作码方法 先在操作手册中查出相应地貌地物的CASS内码，再在jcode.def中新添加一行，并输入相应的野外操作码与对应的内码，如： 添加了水涯线的野外操作码为： Q10,181101 其中Q10是自定义的野外操作码，181101是水涯线的CASS内码 砖房的野外操作码： F7,141121 野外操作码由一个字母加两位数字组成，无效的0可以省略，如F07与F7等价 如果要带参数而野外操作码又不足三位，则操作码与参数间需加“-”，如 F2-2,141121 表示房屋参数的2层，因F2不足三位因此野外操作码的“F2”与参数层数的“2”间要加“-”，但如果野外操作码是三位则参数可直接紧跟野外操作码如：F022,141121 两种方法效果相同 自定义野外操作码时请遵循CASS的约定，即表示线型的用“X”，拟合线型用“Q”，坎类用“K”，拟合坎类则用“U”，如：表D-1 线面状地物符号代码表 ======================================================================================= 坎类(曲)：K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟) 线类(曲)：X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线) 垣栅类：W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合) 铁路类：T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆) 电力线类： D + 数(0-电线塔，1-高压线，2-低压线，3-通讯线) 房屋类： F +数(0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房) 管线类：G + 数(0-架空(大)，1-架空(小)，2-地面上的，3-地下的，4-有管堤的) 植被土质：拟合边界：B - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃) 不拟合边界：H - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃) 平行体: P + (X(0-9)，Q(0-9) ，K(0-6)，U(0-6)…) 控制点： C + 数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点) ======================================================================================= 点状地物符号代码均以“A”开头，详情请参阅“用户手册”“附录A CASS野外操作码”部分
CAD图层含义
建筑 层名解释线型颜色笔宽 DOTE 轴线 dote 10 0.15 AXIS 轴标 continuous 1/7 0.15/0.3 WALL 墙 continuous 2 0.55 COLUMN 柱/剪力墙 continuous 3 0.4 SD 柱/剪力墙填充 continuous 252 0.2（灰度60% ）LINE 看线 continuous 1 WINDOW 门窗 continuous 4 MC 门窗编号 continuous 6 BALCONY 阳台 continuous 6 STAIR 楼梯 continuous 4 洁具/LVR 洁具/橱具 continuous 1 0.15 家具/FUR 家具 253 0.15（灰度30% ） PUB-DIM 标高/图名标注 1/7 0.15/0.25 PUB-DIM1 公共标注 1/7 内部尺寸/PUB-DIM2 细节标注 1/7 PUB-HATCH 公共填充 8 0.15 瓦坡屋顶填充 5 0.15 PUB-TEXT 索引文字说明 1/7 0.15/0.25 房间名称房间名称 7 0.25
E-OUTLINE 立面大轮廓 2 0.55 E-WALL 立面轮廓（转折线） 7 0.4 E-Window 立面窗 4 0.3 HIDDEN 虚线 hidden 4 0.2 HOLE 留洞 continuous 4 0.2 其它 continuous 4 0.2 结构 层名解释线型颜色颜色(GS线宽) Sbeam-s 实线梁 continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁 dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱 continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱 dash 黄色黄色(0.30) <0.25> Swall-s 实线墙 Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙 dash 黄色黄色(0.30) <0.25> Srein 钢筋 Continuous 品红紫色(0.45) <0.30> Saz 暗柱边线 dash 蓝色蓝色(0.20) <0.15> SLbh 梁编号 continuous 黄色绿色(0.30) <0.15> Stc 填充 continuous 252 252(灰度) SLb 梁配筋标注 continuous 白色蓝色(0.20) <0.15> 同建筑轴线 dote 红色红色(0.10) <0.10>
南方CASS成图软件
一、CASS7.0顶部下拉菜单的操作 顶部下拉菜单包括文件、工具、编辑、显示、数据、绘图处理、地籍、土地利用、等高线、地物编辑等几项子菜单。（一）文件 此菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。 1．新建图形文件 功能：建立一个新的绘图文件 操作：点取该菜单后，命令行提示区会出现：“输入样板文件名[无（.）
功能：设置CASS7.0的各项参数配置 操作：选择该项功能后，出现会“CASS7.0参数设置”对话框。该对话框内有四个选项卡：“地物绘制”、“电子平板”、“高级设置”、“图框设置”，可根据实际需要进行参数设置。5．AutoCAD系统配置 功能：设置CASS7.0的平台2006的各种参数 操作：选择该菜单后，会出现“AutoCAD系统配置”对话框，根据实际需要进行参数设置。 （二）工具 此菜单主要用于编辑图形时提供绘图工具。 “工具”菜单集成了AutoCAD绘制功能且提供了CASS所具有的前方交会、边长交会、方向交会和支距量算四种按测量数据确定点位的作图方法，下面举例说明此菜单用法。1．前方交会 功能：用两个夹角交会一点。 操作：选择该菜单后，按命令行提示输入点和角度 2．边长交会 功能：用两条边长交会出一点 操作：选择该菜单后，按命令行提示输入边长 当两边长之和小于两点之间的距离不能交会；两边太长，即交会角太小也不能交会 3．方向交会
CAD图层含义
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 建筑 层名解释线型颜色笔宽 DOTE 轴线 dote 10 0.15 AXIS 轴标 continuous 1/7 0.15/0.3 WALL 墙 continuous 2 0.55 COLUMN 柱/剪力墙 continuous 3 0.4 SD 柱/剪力墙填充 continuous 252 0.2（灰度60% ） LINE 看线 continuous 1 WINDOW 门窗 continuous 4 MC 门窗编号 continuous 6 BALCONY 阳台 continuous 6 STAIR 楼梯 continuous 4 洁具/LVR 洁具/橱具 continuous 1 0.15 家具/FUR 家具 253 0.15（灰度30% ） PUB-DIM 标高/图名标注 1/7 0.15/0.25 PUB-DIM1 公共标注 1/7 内部尺寸/PUB-DIM2 细节标注 1/7 PUB-HATCH 公共填充 8 0.15 瓦坡屋顶填充 5 0.15 PUB-TEXT 索引文字说明 1/7 0.15/0.25 房间名称房间名称 7 0.25 E-OUTLINE 立面大轮廓 2 0.55 E-WALL 立面轮廓（转折线） 7 0.4 E-Window 立面窗 4 0.3 HIDDEN 虚线 hidden 4 0.2 HOLE 留洞 continuous 4 0.2 其它 continuous 4 0.2 结构 层名解释线型颜色颜色(GS线宽) Sbeam-s 实线梁 continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁 dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱 continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱 dash 黄色黄色(0.30) <0.25>
cass-简码识别
cass 简码法 1、简码引导文件中平行体： P,线上点号,通过点号 因CASS6中可能存在BUG，因此可能要重复执行两次简码引导才能画出平行实体 2、添加自定义野外操作码方法 先在操作手册中查出相应地貌地物的CASS内码，再在jcode.def中新添加一行，并输入相应的野外操作码与对应的内码，如： 添加了水涯线的野外操作码为： Q10,181101 其中Q10是自定义的野外操作码，181101是水涯线的CASS内码 砖房的野外操作码： F7,141121 野外操作码由一个字母加两位数字组成，无效的0可以省略，如F07与F7等价如果要带参数而野外操作码又不足三位，则操作码与参数间需加“-”，如 F2-2,141121 表示房屋参数的2层，因F2不足三位因此野外操作码的“F2”与参数层数的“2”间要加“-”，但如果野外操作码是三位则参数可直接紧跟野外操作码如：F022,141121 两种方法效果相同 自定义野外操作码时请遵循CASS的约定，即表示线型的用“X”，拟合线型用“Q”，坎类用“K”，拟合坎类则用“U”，如：
表D-1 线面状地物符号代码表 ===================================================================== ================== 坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟) 线类(曲)： X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线) 垣栅类： W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合) 铁路类： T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆) 电力线类： D + 数 (0-电线塔，1-高压线，2-低压线，3-通讯线) 房屋类： F +数 (0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)
CASS内业成图
数字测图内业成图（实验） 内业成图，CASS 提供了“草图法”、“简码法”、“电子平板法”、等多种成图作业方式，并可实时地将地物定位点和邻近地物（形）点显示在当前图形编辑窗口中，操作十分方便。“草图法”在内业工作时，根据作业方式的不同，分为“点号定位”、“坐标定位”、“编码引导”几种方法。 在确保计算机内有您要处理的坐标数据文件（如果没有，则要进行数据通讯）的前提下进行“草图法”内业成图工作。详细见CASS 用户手册。 1绘制平面图 “点号定位”法作业流程 1. 定显示区 定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大小，以保证所有点可见。首先移动鼠标至“绘图处理”项，按左键，即出现如图1-1下拉菜单。然后选择“定显示区”项，按左键，即出现一个对话窗如图1－2所示。这时，需输入碎部点坐标数据文件名。可直接通过键盘输入，如在“文件（N）:”（即光标闪烁处）输入C:＼CASS90＼DEMO＼后再移动鼠标至“打开（O）”处，按左键。也可参考WINDOWS选择打开文件的操作方法操作。这时，命令区显示：最小坐标（米）X=，Y= 最大坐标（米）X=，Y= 2. 选择测点点号定位成图法 移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图1-2所示的对话框。 图1-1 数据处理下拉菜单图1-2 选择测点点号定位成图法的对话框 输入点号坐标点数据文件名C:＼CASS90＼DEMO＼后，命令区提示：读点完成！共读入60点。 3. 绘平面图 根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号，然后在屏幕中将所有的地物绘制出来。系统中所有地形图图式符号都是按照图层来划分的，例如所有表示测量控制点的符号都放在“控制点”这一层，所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符号都放在“植被园林”这一层。 ①为了更加直观地在图形编辑区内看到各测点之间的关系，可以先将野外测点点号在屏幕中展出来。其操作方法是：先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。再移动鼠标选择“展点”项的“野外测点点号”项按左键，便出现对话框。输入对应的坐标数据文件名C:＼CASS90＼DEMO＼后，便可在屏幕展出野外测点的点号。 ②根据外业草图，选择相应的地图图式符号在屏幕上将平面图绘出来。 如草图1-3所示的，由33，34，35号点连成一间普通房屋。因为所有表示房屋的符号都放在“居民地”这一层，这时便可移动鼠标至右侧菜单“居民地”处按左键，系统便弹出如图1-4所示的对话框。再移动鼠标到“四点房屋”的图标处按左键，图标变亮表示该图标已被选中，然后移鼠标至OK处按左键。这时命令区提示： 图1-3 外业作业草图图1-4 选择“居民地”图层的对话框
基础资料中的CAD图层含义
CAD图层含义 建筑 层名解释线型颜色笔宽 DOTE 轴线dote 10 0.15 AXIS 轴标continuous 1/7 0.15/0.3 WALL 墙continuous 2 0.55 COLUMN 柱/剪力墙continuous 3 0.4 SD 柱/剪力墙填充continuous 252 0.2（灰度60% ）LINE 看线continuous 1 WINDOW 门窗continuous 4 MC 门窗编号continuous 6 BALCONY 阳台continuous 6 STAIR 楼梯continuous 4 洁具/LVR 洁具/橱具continuous 1 0.15 家具/FUR 家具253 0.15（灰度30% ） PUB-DIM 标高/图名标注1/7 0.15/0.25 PUB-DIM1 公共标注1/7 内部尺寸/PUB-DIM2 细节标注1/7 PUB-HATCH 公共填充8 0.15 瓦坡屋顶填充5 0.15 PUB-TEXT 索引文字说明1/7 0.15/0.25 房间名称房间名称7 0.25 E-OUTLINE 立面大轮廓2 0.55 E-WALL 立面轮廓（转折线）7 0.4 E-Window 立面窗4 0.3 HIDDEN 虚线hidden 4 0.2 HOLE 留洞continuous 4 0.2 其它continuous 4 0.2 结构 层名解释线型颜色颜色(GS线宽) Sbeam-s 实线梁continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱dash 黄色黄色(0.30) <0.25> Swall-s 实线墙Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙dash 黄色黄色(0.30) <0.25> Srein 钢筋Continuous 品红紫色(0.45) <0.30> Saz 暗柱边线dash 蓝色蓝色(0.20) <0.15> SLbh 梁编号continuous 黄色绿色(0.30) <0.15>
南方cass简码完整版

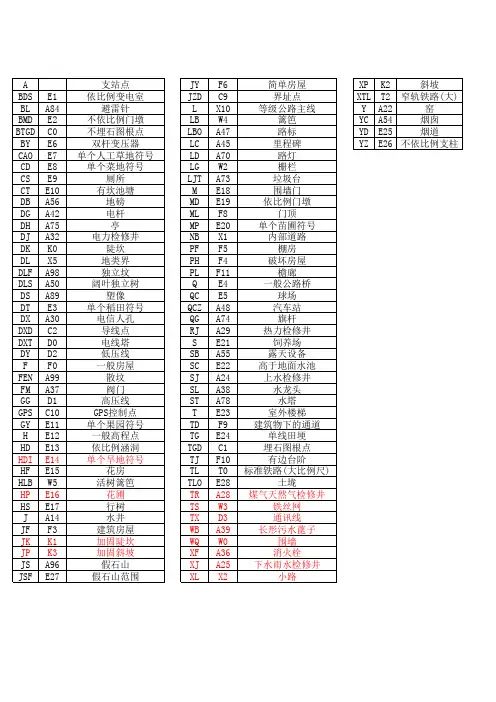

简码实体编码实体名称图层K0 204201 未加固陡坎DMT ZU 0204201 未加固陡坎DMT ZK 1204202 加固陡坎DMT ZU 1204202 加固陡坎DMT ZK 2204101 未加固斜坡DMT ZU2 204101 未加固斜坡DMT ZK3 204102 加固斜坡DMT ZU3 204102 加固斜坡DMT ZK4 205402 不依比例石垄DMT ZU4 205402 不依比例石垄DMT ZK5 203320 石质的陡崖DMT ZU5 203320 石质的陡崖DMT ZK6 183502 双线干沟SXSS U6 183502 双线干沟SXSS X0 163300 等外公路DLSS Q0 163300 等外公路DLSS X1 164400 内部道路DLSS Q1 164400 内部道路DLSS
X2 164300 小路DLSS Q2 164300 小路DLSS X3 164100 大车路虚线边DLSS Q3 164100 大车路虚线边DLSS X4 163600 建筑中等外公路DLSS Q4 163600 建筑中等外公路DLSS X5 216100 地类界ZBTZ Q5 216100 地类界ZBTZ X6 191501 乡镇已定界JJ X7 191401 县.县级市已定界JJ X8 191301 地区.地级市已定界JJ X9 191201 省.直辖市已定界JJ W0 144301 依比例围墙JMD W1 144301 依比例围墙JMD W2 144400 栅栏.栏杆JMD W3 144700 铁丝网JMD W4 144500 篱笆JMD W5 144600 活树篱笆JMD W6 144302 不依比例围墙JMD
图层管理器-cass9.0
图层管理器——CASS 9.0 CASS的每次升级，都结合行业发展的最新动态，增加相应的功能模块，更新相应的标准。先后增加了“土地详查”、“勘测定界”、“检查入库”、“城市部件”等功能模块，更新了图式符号库、土地利用标准。此次CASS升级，主要体现在增加了大量的工具菜单和面板，大大提高了用户的工作效率。 新增功能的菜单分布比较零散，有些面板的外观上也很丰富，初看起来无从下手。为了让新老用户快速了解这些新增功能，接下来将为大家一一介绍，以便让新功能迅速发挥作用。 首先介绍的是CASS 9.0属性面板里的图层管理器，采用树状形式管理，一改CAD传统的下拉式图层管理方式。也许熟悉了CAD图层的用户会有点不适应，但是采用树状图层管理是符合GIS分层模式的。 图层管理器界面
各按钮功能介绍： 重新载入：载入完整的图层并更新图层信息； 隐藏选中实体：使用该功能可以将所选中的实体隐藏； 显示所有实体：此功能执行与隐藏选中实体的相反动作，将显示所有被隐藏的实体； 只列出图上实体\将列出全部实体：此按钮是交换按钮，当选择只列出图上实体时，有实体的图层才会被显示（每一个编码分为一个图层）；切换到将列出所有实体时，将显示所有实体图层，有实体所在的图层前面图层示意颜色高亮显示，没有实体所在的图层变灰显示； 将以CAD图层显示\将以GIS图层显示：切换图层的显示模式； 图层操作信息实时显示：当选择为开时，可以在图层管理器中对图层进行操作，并及时更新图层信息；选择为关时，图层管理器被冻结，图层信息也不会更新。 将图层展开后，左边显示的数字是实体的CASS编码，右边的实体对应的中文名称，每一个编码分为一个层，中文名称后面括号里的数字表示该编码的实体在图形中的个数。 简单方便的开关图层 只需将图层前面的方框里的勾去掉，就可以关闭图层，也可以按需要关闭某几个编码的图层。 通过图层快速选择目标 在图层管理器里，所有编码相同的实体都在同一个层里，要想将编码相同的实体都选中来批量操作的话，只需鼠标左键双击编码所在图层就可以全选了，比以往的批量选取目标的操作简单多了。 用图层管理器也可以绘制地物 CASS里所有的地物都是通过屏幕菜单来绘制，现在新的图层管理器能按编码来分层，当然也可以根据图层来绘制地物了。选择你想要绘制的地物所在层，点击鼠标右键就可以绘制该编码的实体了。 快速的搜索功能 在图层管理器的上方有个搜索框，当我们要绘制查看某个地物时，可以通过搜索框来实现，例如要绘制体育场，在屏幕菜单里找的话需要一定时间，直接在搜索框里输入“体育场”会列出所有有关“体育场”的图层。右键点击你要绘制的实体图层就可以绘制了。需要注意的是，在搜索前要将图层显示切换到将列出全部实体，这样才能搜索到所有相关的图层。
Cass初步认识
实验一 一．试验目的 掌握软件的安装，熟悉cass的界面环境，初步掌握cass主要工具、菜单命令的使用，并在此基础上理解制图应具备的基本功能。 二.实习内容 1．掌握cass软件的基本概念，了解cass的基本功能； 2．熟悉cass主要菜单命令的操作使用方法。 三.实习相关知识 1.制图的相关知识 地形图又称普通地图，是表示地表上的地物、地貌平面位置及基本的地理要素且高程用等高线表示的一种普通地图。 我国常用的8种基本比例尺的地形图有1:100万、1:50万、1：25万、1:10万、1:5万、1:2.5万、1:1万和1:5000。在土地管理中，地形图往往会作为一种参考用途出现，所使用的比例从1:500到1:5万不等。 2．Cass的基本知识 （1）cass地形成图软件是广州南方测绘仪器公司基于AutoCAD平台推出的数字化测绘成图系统。该系统操作简便、功能强大、成果格式兼容性强，已经被广泛应用于地形、地籍成图、工程测量应用、空间数据建库等领域。 （2）cass的主界面
四．实验步骤（所涉及数据：demo） 1．了解cass的界面组成。打开cass软件后掌握cass软件界面的组成。 2．利用鼠标的滚轮键和鼠标的移动实现桌面中心的快速移动。 3．掌握屏幕菜单栏和cass工具栏及cad工具栏的打开和使用。 4．注意命令栏的状态和提示 5．状态栏的设置和使用。 五．上机实验内容（所涉及数据：demo） 5.1 CASS7.0顶部下拉菜单之文件 几乎所有的CASS7.0命令及AutoCAD 2006的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。下面就对下拉菜单逐个详细介绍其功能，操作过程及相关命令。 文件 本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。 新建图形文件… 功能：建立一个新的绘图文件。 操作过程：左键点取本菜单项，然后看命令区。 提示：输入样板文件名[无（.）]
CASS地物符号代码表
线面状地物符号代码表 坎类（曲）：K（U）+数字（0-陡坎；1-加固陡坎；2-斜坡；3-加固斜坡； 4-垄；5-陡崖；6-干沟） 线类（曲）：X（Q）+数字（0-实线；1-内部道路；2-小路；3-大车路；4-建筑道路；5-地类界；6-乡镇界；7-县、县级市界；8-地区、地级市界；9-省界线） 栏栅类：W+数字（0，1-宽0.5米的围墙；2-栅栏；3-铁丝网；4-篱笆；5-活树篱笆；6-不依比例围墙，不拟合；7-不依比例围墙，拟合） 铁路类：T+数字(0-标准铁路,大比例尺;1-标，小；2-窄轨铁路，大；3-窄，小；4-轻轨，大；5-轻轨，小；6-缆车道，大；7-缆车道，小；8-架空索道；9-过河电缆) 电力线类：D+数字（0-电线塔；1-高压线；2-低压线；3-通信线） 房屋类：F+数字（0-坚固房；1-普通房；2-一般房屋；3-建筑中房；4-破坏房；5-棚房；6-简单房） 管线类：G+数字（0-架空，大；1-架空，小；2-地面上的；3-地下的； 4-有管堤的） 植被土质：B（拟合）、H（不拟合）+数字（0-旱地；1-水稻；2-菜地；3-天然草地；4-有林地；5-行树；6-狭长灌木林；7-盐碱地；8-沙地；9-花圃） 圆形物：Y+数字（0-半径；1-直径两端点；2-圆周三点） 平形体：P 控制点：C+数字（0-图根点；1-埋石图根点；2-导线点；3-小三角点； 4-三角点；5-土堆上的三角点；6-土堆上的小三角点；7-
天文点；8-水准点；9-界址点） 点状地物符号代码标 水系设施： A00水文站A01 停泊场 A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08 急流A09 过江管线标A10 信号标 A11露出的沉船A12淹没的沉船A13 泉A14 水井土 质： A15 石堆 居民地： A16学校A17肥气池A18 卫生所 A19地上的窑洞A20电视发射塔A21地下窑洞A22 窑A23蒙古包管线设施： A24上水检修井A25雨水检修 井A26圆污水篦子A27下水暗井A28煤气天然气检修 井A29热力检修井A30电信入孔A31电信出孔A32电力检修井 A33工业、石油检修井A34液展体气体储存设 备A35不明用途检修井A36 消火栓 A37阀门A38 水龙头 A39长形污水篦子 电力设施： A40 变电室 A41无线电杆/塔A42电杆军事设施： A43 旧碉堡A44雷达站 道路设施： A45里程碑A46 坡度表 A47路标A48 汽车 站 A49劈板信号机 独立树： A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树工矿设施： A54烟囱A55露天设
南方CASS 教程 1
南方CASS 教程1 南方CASS教程(1)2010-06-19 10：27CASS5.0命令菜单与工具框 CASS5.0的操作界面主要分为三部分--顶部下拉菜单、右侧屏幕菜单和工 具条，如图1-1所示。每个菜单项均以对话框或命令行提示的方式与用户交互 应答，操作灵活方便。本章将对各项菜单的功能、操作过程及相关命令逐一详 细介绍。 对于本章，最好是边阅读边操作。您没有必要将本章的内容全部死记硬背，因为它们在很大程度上是供您随时查阅的，应在操作的基础上来理解和运用。 1.1 CASS5.0顶部下拉菜单 几乎所有的CASS5.0命令及AutoCAD 2000的编辑命令都包含在顶部的下拉菜单中，例如文件管理、图形编辑、工程应用等命令都在其中。下面就对下拉 菜单逐个详细介绍其功能，操作过程及相关命令。 1.1.1文件 图1-2文件菜单 本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改 设定。 1.新建图形文件… 功能：建立一个新的绘图文件。 操作过程：左键点取本菜单项，然后看命令区。 提示：输入样板文件名无(.]acadiso.dwt：输入样板名。
其中，acadiso.dwt即为CASS5.0的样板文件，调用后便将CASS5.0所需 的图块、图层、线型等载入。直接回车便可调用。若需要自定义样板，输入所 指样板名后回车即可。输入"."后回车则不调用任何样板而新建一个空文件。 【样板】：即模板，它包含了预先准备好的设置，设置中包括绘图的尺寸、单位类型、图层、线形及其他内容。使用样板可避免每次重复基本设置和绘图，快速地得到一个标准的绘图环境，大大节省工作时间。 2.打开已有图形… 功能：打开已有的图形文件。 操作过程：左键点取本菜单，然后会弹出一对话框，如图1-3所示。 在文件名一栏中输入要打开的文件名，然后点击"打开"键即可。在文件类 型栏中可根据需要选择"dwg"、"dxf"、"dwt"等文件类型。 图1-3打开已有图形对话框 3.图形存盘… 功能：将当前图形保存下来。 操作过程：左键点取本菜单，若当前图形已有文件名，则系统直接将其以 原名保存下来。若当前图形是一幅新图，尚无文件名，则系统会弹出一对话框。此时在文件名栏中输入文件名后，按保存键即可。 在保存类型栏中有"dwg"、"dxf"、"dwt"等文件类型，可根据需要选择。 ：为避免非法操作或突然断电造成数据丢失，除工作中经常手工存盘外， 可设置系统自动存盘。设置过程为：点击"文件/AUTOCAD系统配置"，在"打开 和保存"选项卡中设置自动保存时间间隔。 4.图形改名存盘… 功能：将当前图形改名后保存。
CASS常用快捷命令
常用快捷命令： CASS常用快捷命令 (斜体加黑字体为建议简写命令,使用者可以自定义) 展点绘图及作业模式 展点绘图： 外业采集点位后，传输到计算机，常规方式展点，建议TOPCON仪器应用“代码”方式展点。因于大比例尺图每天采集点位甚多，为了在CASS界面内便于区别，需要改变展点的颜色。每次展点都需要独立展至一空白DWG文件，新建一图层，建议以采集点的日期为图层名，适当改变图层的颜色，展点后，把全部点位都放至该图层。在进行1：500大比例尺测图时，CASS展出的点号字体较大，可以应用CAD的“格式刷”命令改变整体点号的大小。1：500常用CAD式样0.8大小。为了便于室内，室外连图应用“DDPTYPE”命令改变点为“╳”形状。独立的展点图与总图的拼接采用“工具→插入图”的方式。 流行的作业模式： 1、小组制，作业员与测工二至三人； 2、第一天采集点位后，展绘，凭印象连图，然后打印出来，常用A2纸，第二天拿着打印图到野外进行勾绘； 3、根据野外勾绘图进行室内连图； 4、总图成型后，打印全图，出外检查； 5、修改，验收。 过滤器的使用 对于作图来说，“过滤器”是一个特别有用的工具 应用一：清晰显示点位 有时，较复杂的建筑物点位十子叉与点号很密，以至较难分清点位关系，这时就需要不显示点号，只显示十子叉点位。这就应用到“过滤器”。 新建两图层，一为点号层，一为点位层。打开过滤器，“应用到”项进行相应的选择，“对象类型”项选择点或文字，其他不选，点击确定后，更改属性栏的图层即可，注意保存。这种方式可在每次展点时应用，把每天采集的点放到两个图层（点号，点位），注意颜色的表示。 应用二：更改文字注记 在整图成型后，有时需要更改字的注记内容，譬如要把原注为“混”的字改为“砼”，这就应用到过滤器。 “应用到”项选“整个图形” “对象类型”选“文字” “特性”项选“内容” “值”项填“混”点击确定，选择后在属性栏进行更改。 更改字体： 在作图时，注记应用的是HZ字体，这样有利于图形的快速刷新，在整图成型后，
如何在CASS软件中批量提取碎部点至指定数据文件
如何在CASS软件中批量提取碎部点至指定数据文件？ 问题背景： 常规方法一：CASS软件只有菜单“指定点生成数据文件”，而且是逐点进行操作，如果点数较多的情况下，此功能操作不方便。 常规方法二：使用CASS软件的菜单“高程点生成数据文件—》无编高程点”，再输入高程点所在图层ZDH，可以实现批量导出。但是此方法导出的数据文件中，点号采用数字编号，原有图上的点名丢失，尤其是带有字母或特殊含义的点名无法保存。 现实情况中，往往是在图上标注有碎部点，成图过程中的碎部点文件往往未保存。 解决办法： 采用ArcGIS软件，加载Cass图件，再将碎部点图层和碎步点注记图层分别导出。碎部点图层存放在ZHD图层，为点要素；碎部点注记图层存在ZHD图层，为文本要素，文本中包含了碎部点的点号。再将碎部点以及注记图层属性表转出，再使用Excel进行处理，再将其保存为以逗号分隔的csv数据文件，最后修改文件的扩展名为dat。 演示实例：以Cass安装目录DEMO文件下的study.dat为例，先将其展绘点号到Cass图中，保存为test.dwg. （1）打开Arcmap，加载已有的Cass图件（dwg格式） （2）右键选择point图层，打开属性表
（3）按属性选取图层为ZHD的点要素 （4）导出选取的点要素至SBpt图层（名称自己定义，格式可以是shp，也可以是FeatureClass）
再将其加载到ArcMap中 （5）选择导出的SBpt图层，右键菜单中打开属性表 （6）添加两个字段，分别为东坐标、北坐标，类型为double，长度为10，小数位3位。 （7）使用几何计算功能，将图层中点要素的x坐标和y坐标分别更新至东坐标和北坐
cass简码实体对照表
序号简码编码图层类别实体说明1K0204201DMTZ0未加固陡坎 2U0204201DMTZ0未加固陡坎 3K1204202DMTZ0加固陡坎 4U1204202DMTZ0加固陡坎 5K2204101DMTZ6未加固斜坡 6U2204101DMTZ6未加固斜坡 7K3204102DMTZ6加固斜坡 8U3204102DMTZ6加固斜坡 9K4205402DMTZ6不依比例石垄 10U4205402DMTZ6不依比例石垄 11K5203320DMTZ0石质的陡崖 12U5203320DMTZ0石质的陡崖 13K6183502SXSS6双线干沟 14U6183502SXSS6双线干沟 15X0163300DLSS6县道乡道 16Q0163300DLSS6县道乡道 17X1164400DLSS6内部道路 18Q1164400DLSS6内部道路 19X2164300DLSS6小路 20Q2164300DLSS6小路 21X3164100DLSS6机耕路虚线边 22Q3164100DLSS6机耕路虚线边 23X4163600DLSS6建筑中县道乡道 24Q4163600DLSS6建筑中县道乡道 25X5216100ZBTZ6地类界 26Q5216100ZBTZ6地类界 27X6191501JJ5乡镇已定界 28X7191401JJ5县级行政区已定界 29X8191301JJ5地级行政区已定界 30X9191201JJ5省级行政区已定界 31W0144301JMD11依比例围墙 32W1144301JMD11依比例围墙 33W2144400JMD5栅栏.栏杆 34W3144700JMD5铁丝网 35W4144500JMD5篱笆 36W5144600JMD18活树篱笆 37W6144302JMD5不依比例围墙 38T0161101DLSS11依比例一般铁路 39T2161301DLSS11依比例窄轨铁路 40T4161501DLSS11依比例简易铁路 41T5161502DLSS11不依比例简易铁路 42T6161701DLSS11缆车道 43T8161800DLSS18不依比例架空索道 44T9167500DLSS13过河缆 45D0171101GXYZ18地面上的输电线 46D1171101GXYZ18地面上的输电线 47D2171201GXYZ18地面上的配电线 48D3172001GXYZ18地面上的通信线 49F0141101JMD5一般房屋 50F1141103JMD171:2000房屋
cass编码成图编码表
野外操作码 表D-1 线面状地物符号代码表 例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙 T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆
表D-2 点状地物符号代码表
表D-3 描述连接关系的符号的含义 本点与下一点相连，连线依测点顺序相反方向进行 “+”、“-”符号的意义：（“+”、“-”表示连线方向） 1 2 1 2 1（F1） 2+ 1（F1） 2- 操作码的具体构成规则如下： 1．对于地物的第一点，操作码=地物代码。如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。
图D-1 地物起点的操作码 2．连续观测某一地物时，操作码为“+”或“-”。其中“+”号表示连线依测点顺序进行；“-”号表示连线依测点顺序相反的方向进行，如图D-2所示。在CASS中，连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。 图D-2 连续观测点的操作码 3．交叉观测不同地物时，操作码为“n+”或“n-”。其中“+”、“-”号的意义同上，n表示该点应与以上n个点前面的点相连(n=当前点号-连接点号-1,即跳点数)，还可用“+A＄”或“-A＄”标识断点，A＄是任意助记字符，当一对A ＄断点出现后,可重复使用A＄字符。如图D-3所示。
图D-3 交叉观测点的操作码 4．观测平行体时，操作码为“p”或“np”。其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。因而，用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点，还可在加测其它地物点之后,测平行体的对面点。如图D-4所示。
南方CASS图层及快捷键
南方C A S S图层及快捷键 The latest revision on November 22, 2020
ASSIST 骨架线BASICGRID单元网格COMMUNITY社区COMPONENT部件DGX等高线 DLDW独立地物 DLJ地类界 DLSS独立设施DMTZ地貌土质 DSX等深线 GXYZ管线设施 JJ境界 JMD居民地 JZD宗地 JZP界址点
KCJZD勘测界址点 KCJZD_TXT勘测界址点注记KCYDJ勘测用地界 KZD勘测点 MJZJ面积注记 SJW三角网 SXSS水系设施 TK图廓 ZBTZ植被土质 ZDH宗地号 ZJ注记 2、CASS快捷键操作： DD 通用绘图命令 A —画弧（ARC） V —查实体属性 C —画圆（CIRCLE）
S —加入实体属性 CP —拷贝（COPY） F 图形复制 E —删除（ERASE） RR —符号重新生成 L —画直线（LINE） H —线型换向 PL —画复合线（PLINE）KK —查询坎高 LA —设置图层（LAYER） X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接 M —移动（MOVE） AA —给实体加地物名 P —屏幕移动（PAN）
T —注记文字 Z —屏幕缩放（ZOOM） FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（PEDIT）W ——绘制围墙 K —绘制陡坎 XP —绘制自然斜坡 G —绘制高程点 D —绘制电力线 I —绘制道路 N —批量拟合复合线 O —批量修改复合线高 WW —批量改变复合线宽 Y —复合线上加点
CASS内业成图(简易操作手册)
数字测图内业成图（实验） 内业成图， CASS 9.0 提供了“草图法”、“简码法”、“电子平板法”、等多种成图作业方式，并可实时地将地物定位点和邻近地物（形）点显示在当前图形编辑窗口中，操作十分方便。“草图法”在内业 工作时，根据作业方式的不同，分为“点号定位”、“坐标定位”、“编码引导”几种方法。 在确保计算机内有您要处理的坐标数据文件（如果没有，则要进行数据通讯）的前提下进行“草图法” 内业成图工作。详细见CASS 9.0 用户手册。 1 绘制平面图 1.1“点号定位”法作业流程 1.定显示区 定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大小，以保证所有点可见。 首先移动鼠标至“绘图处理”项，按左键，即出现如图1-1 下拉菜单。然后选择“定显示区”项，按左键， 即出现一个对话窗如图1－ 2 所示。这时，需输入碎部点坐标数据文件名。可直接通过键盘输入，如在“文件（ N）: ”（即光标闪烁处）输入C:＼ CASS90＼ DEMO＼ YMSJ.DAT后再移动鼠标至“打开（O）”处，按左键。 也可参考 WINDOWS选择打开文件的操作方法操作。这时，命令区显示：最小坐标（米）X=87.315，Y=97.020 最大坐标（米）X=221.270 ， Y=200.00 2.选择测点点号定位成图法 移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图1-2 所示的对话框。 图 1-1 数据处理下拉菜单图 1-2 选择测点点号定位成图法的对话框 输入点号坐标点数据文件名C:＼ CASS90＼ DEMO＼YMSJ.DAT后，命令区提示：读点完成！共读入60 点。 3.绘平面图 根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图式符号，然后在屏幕中将所有的地物绘制出来。系统中所有地形图图式符号都是按照图层来划分的，例如所有表示测量控制点的 符号都放在“ 控制点”这一层，所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符 号都放在“ 植被园林”这一层。 ① 为了更加直观地在图形编辑区内看到各测点之间的关系，可以先将野外测点点号在屏幕中展出来。 其操作方法是：先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。再移 动鼠标选择“展点”项的“野外测点点号”项按左键，便出现对话框。输入对应的坐标数据文件名C: ＼CASS90＼DEMO＼ YMSJ.DAT后，便可在屏幕展出野外测点的点号。 ② 根据外业草图，选择相应的地图图式符号在屏幕上将平面图绘出来。 如草图 1-3 所示的，由33，34，35号点连成一间普通房屋。因为所有表示房屋的符号都放在“居民地”这一层，这时便可移动鼠标至右侧菜单“居民地”处按左键，系统便弹出如图1-4 所示的对话框。再 移动鼠标到“四点房屋”的图标处按左键，图标变亮表示该图标已被选中，然后移鼠标至OK处按左键。这 时命令区提示： 图 1-3外业作业草图图1-4选择“居民地”图层的对话框
