电力系统自动化作业 第3章
《电力系统自动化》第3章 作业习题
必做题：
? 1. 频率和有功功率调节的主要任务是什么?
? 2. 在电力系统中，有了调速器对频率的一次调节, 为什么还要引入调频器进行二次调节?
? 3. 调速器的失灵区对频率调整有何影响?
? 4. 已知某电力系统，20,5.1==**G L K K ，当P L =3000MW 时，f N =50Hz ，求负荷增加120MW 时，系统调速后的运行点。
? 5. 某电力系统用户总功率为P fhe =2500MW ，系统最大功率缺额P qe =800MW ，负荷调节效应系数K L *=1.8。自动减负荷装置接入后，期望恢复频率为f fh =48 Hz 。试计算：
选做题：
? 6. 在某电力系统中，与频率无关的负荷占25%，与频率一次方成比例的负荷占40%，与频率二次方成比例的负荷占15%，与频率三次方成比例的负荷占20%。当系统频率由50Hz 下降到48Hz 时，系统K L*值为多少？ ? 7. 已知两机组并联于一条母线上，%5%,421==**R R 。且调速系统保证了两台机完全同步。若1号机组额定功率为60MW ，两机均额定运行。求：当系统要求增加20MW 的输出时，母线的频率为多少？
(1) 残留的频率偏差标幺值Δf fh*
(2) 接入减负荷装置的总功率P JH
(3) 在图中标出P fhe 及P qe 位置和大小
电力系统自动化实验报告
电力系统自动化报告 学院: 核技术与自动化学院 专业: 电气工程及其自动化 班级: 2011060505班 学号: 3201106050504 姓名: ~~~~~~ 指导老师: 顾民 完成时间: 2014年4月30日
电力系统自动化实验报告 实验一发电机组的启动与运转实验 一、实验目的: 1．了解微机调速装置的工作原理和掌握其操作方法。 2．熟悉发电机组中原动机（直流电动机）的基本特性。 3．掌握发电机组起励建压，并网，解列和停机的操作。 二、原理说明: 在本实验平台中，原动机采用直流电动机模拟工业现场的汽轮机或水轮机，调速系统用于调整原动机的转速和输出的有功功率，励磁系统用于调整发电机电压和输出的无功功率。 THLZD-2型电力系统综合自动化实验台输电线路的具体结构如下图所示： 调速系统的原理结构图：
励磁系统的原理结构示意图 三、 实验内容与步骤： 1．发电机组起励建压
接着依次打开控制柜的“总电源”、“三相电源”和“单相电源”的电源开关；再打开实验台的“三相电源”和“单相电源”开关。 ⑵将控制柜上的“原动机电源”开关旋到“开”的位置，此时，实验台上的“原动机启动”光字牌点亮，同时，原动机的风机开始运转，发出“呼呼”的声音。 ⑶按下THLWT-3 型微机调速装置面板上的“自动/手动”键，选定“自动”方式，开机默认方式为“自动方式”。 ⑷按下THLWT-3 型微机调速装置面板上的“启动”键，此时，装置上的增速灯闪烁，表示发电机组正在启动。当发电机组转速上升到1500rpm 时，THLWT-3 型微机调速装置面板上的增速灯熄灭，启动完成。 ⑸当发电机转速接近或略超过1500rpm 时，可手动调整使转速为1500rpm，即：按下THLWT-3 型微机调速装置面板上的“自动/手动”键，选定“手动”方式，此时“手动”指示灯会被点亮。按下THLWT-3 型微机调速装置面板上的“＋”键或“－”键即可调整发电机转速。 ⑹发电机起励建压有三种方式，可根据实验要求选定。一是手动起励建压；一是常规起励建压；一是微机励磁。发电机建压后的值可由用户设置，此处设定为发电机额定电压400V，具体操作如下： ①手动起励建压 1) 选定“励磁调节方式”和“励磁电源”。将实验台上的“励磁调节方式”旋钮旋到“手动 调压”，“励磁电源”旋钮旋到“他励”。 2) 打开励磁电源。将控制柜上的“励磁电源”打到“开”。 3) 建压。调节实验台上的“手动调压”旋钮，逐渐增大，直到发电机电压（线电压）达到设定的发电机电压。
电力系统自动化技术专业介绍
电力系统自动化技术专业介绍 电力系统自动化是电力系统一直以来力求的发展方向，它包括：发电控制的自动化（AGC已经实现，尚需发展），电力调度的自动化（具有在线潮流监视，故障模拟的综合程序以及SCADA系统实现了配电网的自动化，现今最热门的变电站综合自动化即建设综自站，实现更好的无人值班，DTS即调度员培训仿真系统为调度员学习提供了方便），配电自动化(DAS已经实现，尚待发展)。 电力系统自动化automation of power systems 对电能生产、传输和管理实现自动控制、自动调度和自动化管理。电力系统是一个地域分布辽阔，由发电厂、变电站、输配电网络和用户组成的统一调度和运行的复杂大系统。电力系统自动化的领域包括生产过程的自动检测、调节和控制,系统和元件的自动安全保护，网络信息的自动传输，系统生产的自动调度，以及企业的自动化经济管理等。电力系统自动化的主要目标是保证供电的电能质量（频率和电压），保证系统运行的安全可靠，提高经济效益和管理效能。 发展过程20世纪50年代以前，电力系统容量在几百万千瓦左右，单机容量不超过10万千瓦，电力系统自动化多限于单项自动装置，且以安全保护和过程自动调节为主。例如：电网和发电机的各种继电保护、汽轮机的危急保安器、锅炉的安全阀、汽轮机转速和发电机电压的自动调节、并网的自动同期装置等。50～60年代，电力系统规模发展到上千万千瓦，单机容量超过20万千瓦，并形成区域联网，在系统稳定、经济调度和综合自动化方面提出了新的要求。厂内自动化方面开始采用机、炉、电单元式集中控制。系统开始装设模拟式调频装置和以离线计算为基础的经济功率分配装置，并广泛采用远动通信技术。各种新型自动装置如晶体管保护装置、可控硅励磁调节器、电气液压式调速器等得到推广使用。70～80年代，以计算机为主体配有功能齐全的整套软硬件的电网实时监控系统(SCADA)开始出现。20万千瓦以上大型火力发电机组开始采用实时安全监控和闭环自动起停全过程控制。水力发电站的水库调度、大坝监测和电厂综合自动化的计算机监控开始得到推广。各种自动调节装置和继电保护装置中广泛采用微型计算机。
浅谈电力系统自动化
浅谈电力系统自动化 “安全、可靠、经济、优质”的电能供应是现代社会对电力事业的要求,自动化的电力系统成为现代社会的发展趋势,而且电力系统自动化技术也不断地从低级到高级,从局部到整体。本文试对电力系统自动化发展趋势及新技术的应用作简要阐述。 标签：电力系统自动化探讨 1 电力系统自动化总的发展趋势 1.1 当今电力系统的自动控制技术正趋向于: ①在控制策略上日益向最优化、适应化、智能化、协调化、区域化发展。②在设计分析上日益要求面对多机系统模型来处理问题。③在理论工具上越来越多地借助于现代控制理论。④在控制手段上日益增多了微机、电力电子器件和远程通信的应用。⑤在研究人员的构成上益需要多“兵种”的联合作战。 1.2 整个电力系统自动化的发展则趋向于: ①由开环监测向闭环控制发展,例如从系统功率总加到AGC(自动发电控制)。②由高电压等级向低电压扩展,例如从EMS(能量管理系统)到DMS(配电管理系统)。③由单个元件向部分区域及全系统发展,例如SCADA(监测控制与数据采集)的发展和区域稳定控制的发展。④由单一功能向多功能、一体化发展,例如变电站综合自动化的发展。⑤装置性能向数字化、快速化、灵活化发展,例如继电保护技术的演变。⑥追求的目标向最优化、协调化、智能化发展,例如励磁控制、潮流控制。⑦由以提高运行的安全、经济、效率为完成向管理、服务的自动化扩展,例如MIS(管理信息系统)在电力系统中的应用。 近20年来,随着计算机技术、通信技术、控制技术的发展,现代电力系统已成为一个计算机(Computer)、控制(Control)、通信(Communication)和电力装备及电力电子(Power System Equiqments and Power Electronics)的统一体,简称为“CCCP”。其内涵不断深入,外延不断扩展。电力系统自动化处理的信息量越来越大,考虑的因素越来越多,直接可观可测的范围越来越广,能够闭环控制的对象越来越丰富。 2 具有变革性重要影响的三项新技术 2.1 电力系统的智能控制电力系统的控制研究与应用在过去的40多年中大体上可分为三个阶段:基于传递函数的单输入、单输出控制阶段;线性最优控制、非线性控制及多机系统协调控制阶段;智能控制阶段。电力系统控制面临的主要技术困难有:
(完整版)电力系统自动化的发展趋势和前景
目前电力系统市场发展中的自动控制技术趋向于控制策略的日益优化，呈现出适应性强、协调控制完善、智能优势明显、区域分布日益平衡的发展趋势。在设计层面电力自动化系统更注重对多机模型的问题处理，且广泛借助现代控制理论及工具实现综合高效的控制。在实践控制手段的运用中合理引入了大量的计算机、电子器件及远程通信应用技术。而在研究人员的组合构建中电力企业本着精益求精、综合适用的原则强调基于多功能人才的联合作战模式。在整体电力系统中，其工作方式由原有的开环监测合理向闭环控制不断发展，且实现了由高电压等级主体向低电压丰富扩展的安全、合理性过度，例如从能量管理系统向配电管理系统合理转变等。再者电力系统自动化实现了由单个元件到部分甚至全系统区域的广泛发展，例如实现了全过程的监测控制及综合数据采集发展、区域电力系统的稳定控制发展等。相应的其单一功能也实现了向多元化、一体化综合功能的发展，例如综合变电站实现了自动化发展与提升。系统中富含的装置性功能更是向着灵活、快速及数字化的方向发展;系统继电保护技术实现了全面更新及优势发展等。依据以上创新发展趋势电力系统自动化市场的发展目标更加趋于优化、协调与智能的发展，令潮流及励磁控制成为市场新一轮的发展研究目标。因此我们只有在实践发展中不仅提升系统的安全运行性、经济合理性、高效科学性，同时还应注重向自动化服务及管理的合理转变，引入诸如管理信息系统等高效自动化服务控制体系，才能最终令电力系统自动化市场的科学发展之路走的更远。 电力系统自动化市场科学发展前景 经过了数十年的研究发展，我国先进的计算机管理技术、通信及控制技术实现了跨越式提升，而新时期电力系统则毋庸置疑的成为集计算机、通信、控制与电力设备、电力电子为一体的综合自动化控制系统，其应用内涵不断扩充、发展外延继续扩展，令电力系统自动化市场中包含的信息处理量越来越庞大、综合因素越来越复杂，可观、可测的在数据范围越来越广阔，能够合理实施闭环控制、实现良好效果的控制对象则越来越丰富。由此不难看出电力系统自动化市场已摒弃了传统的单一式、滞后式、人工式管理模式，而全面实现了变电站及保护的自动化发展市场、调度自动化市场、配电自动化市场及综合的电力市场。在变电站及保护的自动化市场发展中，我国的500千伏变电站的控制与运行已经全面实现了计算机化综合管理，而220千瓦变电站则科学实现了无人值班看守的自动化控制。当然我国众多变配电站的自动化控制程度普及还相对偏低，同时新一轮变电站自动化控制系统标准的广泛推行及应用尚处在初级阶段，因此在未来的发展中我们还应继续强化自动化控制理念的科学引入，树立中小变电站的自动化控制观念、提升大型变电站的自动化控制水平，从而继续巩固电力自动化系统在整体市场中占据的排头兵位置，令其持之以恒的实现全面自动化发展。 电力调度及配电自动化市场的前景发展 随着我国电力系统自动化市场的不断发展电力调度自动化的市场规模将继续上升，省网及地方调度的自动化普及率将提升至近一半的比例，且市场需求将不断扩充。电力调度系统
电力系统自动化作业非常详细
电力系统自动化期末作业 题目：带励磁系统的自动发电控制（AGC）学号： P091812925 姓名：谢海波 同组人：马宁、马超、李维、谢海波、杨天曾专业班级： 09级电气工程及其自动化3班 学院：电气工程学院 指导教师：杨晶显老师
目录 目录 (1) 1 概述 (2) 1.1课题背景 (3) 1.2带励磁系统的同步发电机LFC和AVR控制示意图 (3) 2 发动机调速系统 (4) 2.1发电机模型 (4) 2.2负荷模型 (5) 2.3原动机模型 (6) 2.4调速器模型 (6) 3 发电机励磁系统 (7) 3.1励磁调节器的工作原理 (7) 3.2励磁方式 (7) 3.3励磁机的作用 (8) 4 励磁系统的自动发电控制（AGC） (8) 5 仿真结果分析 (12) 6 总结 (13) 参考文献 (13)
带励磁系统的自动发电控制（AGC） 摘要：随着电力系统自动化的高度发展，现代电网已发展成为在电力市场机制的基础上多控制区域的互联系统，自动发电控制(AGC)作为互联电网实现功率和频率控制的主要手段，其控制效果直接影响着电网品质。因此，跨大区互联电网通过什么样的标准对其控制质量进行评价，电网AGC采用什么样的控制方法是近年来调度自动化关注的一个热点问题。本论文紧紧围绕这一具有重要现实意义的课题展开了研究和讨论，介绍了带励磁系统的自动发电控制电网AGC技术的实现与发展，带励磁系统的同步发电机LFC和AVR控制方案，发电机的调速系统模型的基本组成及其设计和控制策略。最后通过一个孤立发电站的组合仿真框图及其技术参数，搭建混合SIMULINK仿真框图进行仿真，当励磁系统参数变化时求出其频率偏差和机端电压响应，通过仿真结果来分析频率控制和电压控制的关系。 关键词：励磁系统，自动发电控制，电力系统，频率，电压 1 概述 自动发电控制(Automatic Generation Control)简称AGC，作为现代电网控制的一项基本功能，它是通过控制发电机有功出力来跟踪电力系统的负荷变化，从而维持频率等于额定值，同时满足互联电力系统间按计划要求交换功率的一种控制技术。它的投入将提高电网频率质量，提高经济效益和管理水平。自动发电控制技术在“当今世界已是普遍应用的成熟技术，是一项综合技术”。自动发电控制在我国的研究和开发虽然起步较早，但真正在电网运行中发挥效能，还是在最近几年。原来我国几个主要电力系统都曾试验过自动频率调整(AFC)，而直到改革开放以后，自动发电控制却还未能全部正常运行。近些年来，随着我国经济的高速发展，对安全、可靠、优质和经济运行，各大区电网都对频率的调整非常重视，并实行了严格的考核。为实现这一目标，全国各大电网均不同程度地采用了AGC技术。随着计算机技术、自动控制理论、网络通讯等技术的发展，电厂、电网自动化运行水平的不断提高，自动发电控制逐步得到广泛的应用。现代的AGC是一个闭环反馈控制系统，主要由两大部分构成，如图1-1所示：（1）负荷分配器：根据测得的发电机实际出力、频率偏差和其它有关信号，按一定的调节准则分配各机组应承担的机组有功出力设定值。该部分为传统的电网调度功能实现。 （2）机组控制器：根据负荷分配器设定的有功出力，使机组在额定频率下的实发功率与设定有功出力相一致。电厂具备AGC功能时该部分由机组协调控制系统CCS自动实现。
电力系统自动化发展趋势及新技术的应用
[摘要]现代社会对电能供应的“安全、可靠、经济、优质”等各项指标的要求越来越高,相应地,电力系统也不断地向自动化提出更高的要求。电力系统自动化技术不断地由低到高、由局部到整体发展,本文对此进行了详细的阐述。 [关键词]电力系统自动化发展应用 一、电力系统自动化总的发展趋势 1.当今电力系统的自动控制技术正趋向于: (1)在控制策略上日益向最优化、适应化、智能化、协调化、区域化发展。 (2)在设计分析上日益要求面对多机系统模型来处理问题。 (3)在理论工具上越来越多地借助于现代控制理论。 (4)在控制手段上日益增多了微机、电力电子器件和远程通信的应用。 (5)在研究人员的构成上益需要多“兵种”的联合作战。 2.整个电力系统自动化的发展则趋向于: (1)由开环监测向闭环控制发展,例如从系统功率总加到AGC(自动发电控制)。 (2)由高电压等级向低电压扩展,例如从EMS(能量管理系统)到DMS(配电管理系统)。 (3)由单个元件向部分区域及全系统发展,例如SCADA(监测控制与数据采集)的发展和区域稳定控制的发展。 (4)由单一功能向多功能、一体化发展,例如变电站综合自动化的发展。 (5)装置性能向数字化、快速化、灵活化发展,例如继电保护技术的演变。 (6)追求的目标向最优化、协调化、智能化发展,例如励磁控制、潮流控制。 (7)由以提高运行的安全、经济、效率为完成向管理、服务的自动化扩展,例如MIS(管理信息系统)在电力系统中的应用。 近20年来,随着计算机技术、通信技术、控制技术的发展,现代电力系统已成为一个计算机(Computer)、控制(Control)、通信(Communication)和电力装备及电力电子(Power System Equiqments and Power Electronics)的统一体,简称为“CCCP”。其内涵不断深入,外延不断扩展。电力系统自动化处理的信息量越来越大,考虑的因素越来越多,直接可观可测的范围越来越广,能够闭环控制的对象越来越丰富。 二、具有变革性重要影响的三项新技术 1.电力系统的智能控制 电力系统的控制研究与应用在过去的40多年中大体上可分为三个阶段:基于传递函数的单输入、单输出控制阶段;线性最优控制、非线性控制及多机系统协调控制阶段;智能控制阶段。电力系统控制面临的主要技术困难有: (1)电力系统是一个具有强非线性的、变参数(包含多种随机和不确定因素的、多种运行方式和故障方式并存)的动态大系统。 (2)具有多目标寻优和在多种运行方式及故障方式下的鲁棒性要求。 (3)不仅需要本地不同控制器间协调,也需要异地不同控制器间协调控制。 智能控制是当今控制理论发展的新的阶段,主要用来解决那些用传统方法难以解决的复杂系统的控制问题;特别适于那些具有模型不确定性、具有强非线性、要求高度适应性的复杂系统。 智能控制在电力系统工程应用方面具有非常广阔的前景,其具体应用有快关汽门的人工神经网络适应控制,基于人工神经网络的励磁、电掣动、快关综合控制系统结构,多机系统中的ASVG(新型静止无功发生器)的自学习功能等。 2.FACTS和DFACTS (1)FACTS概念的提出
电力系统自动化习题及答案
第一章发电机的自动并列习题 1、同步发电机并网（列）方式有几种？在操作程序上有何区别？并网效果 上有何特点？ 分类:准同期,自同期 程序：准：在待并发电机加励磁，调节其参数使之参数符合并网条件，并入电网。 自：不在待并电机加励磁，当转速接近同步转速，并列断路器合闸，之后加励磁，由系统拉入同步。 特点：准;冲击电流小，合闸后机组能迅速同步运行，对系统影响最小 自：速度快，控制操作简单，但冲击电流大，从系统吸收无功，导致系统电压短时下降。 2、同步发电机准同期并列的理想条件是什么？实际条件的允许差各是多 少？ 理想条件：实际条件（待并发电机与系统） 幅值相等：UG=UX 电压差Us不能超过额定电压的5%-10% 频率相等：ωG=ωX 频率差不超过额定的0.2%-0.5% 相角相等：δe=0（δG=δX）相位差接近，误差不大于5° 3、幅值和频率分别不满足准同期理想并列条件时对系统和发电机分别有何 影响？ 幅值差：合闸时产生冲击电流，为无功性质，对发电机定子绕组产生作用力。 频率差：因为频率不等产生电压差，这个电压差是变化的，变化值在0-2Um之间。 这种瞬时值的幅值有规律地时大时小变化的电压成为拍振电压。它产生的 拍振电流也时大时小变化，有功分量和转子电流作用产生的力矩也时大时 小变化，使发电机振动。频率差大时，无法拉入同步。 4、何为正弦脉动电压？如何获得？包含合闸需要的哪些信息？如何从波形上获得？
5、何为线形整步电压？如何得到线形整步电压？线性整步电压的特点是什么？ 6、线性整步电压形成电路由几部分组成？各部分的作用是什么？根据电网电压和发电机端电压波形绘制出各部分对应的波形图。 书上第13页，图1-12 组成：由整形电路，相敏电路，滤波电路组成 作用：整形电路：是将Ug和Ux的正弦波转变成与其频率和相位相同的一系列方波，其幅值与Ug和Ux无关。 相敏电路：是在两个输出信号电平相同时输出高电平，两者不同时输出低电平。 滤波电路：有低通滤波器和射极跟随器组成，为获得线性整步电压Us和&e的线性相关，采用滤波器使波形平滑 7、简述合闸条件的计算过程。 Step 1：计算Usmin，如果Usmin≤USy转Step 2；否则调整G来改变UG Step 2：ωsy的计算 Step 3：如果ωs≤ωsy继续Step 4；否则调整G来改变ωG，ωs=ωG-ωX Step 4：δe的计算：δe=tYJ?ωs Step5：δe≤δey合闸；否则调整G来改变ωG，从而δe 8、简述同步发电机并列后由不同步到同步的过程（要求画图配合说明）。 书上第7页，图1-4 说明：1、如果发电机电压Ug超前电网电压Ux，发电机发出功率，则发电机将被制动减速，当Ug落后Ux，发电机吸收无功，则发电机加速。 2、当发电机刚并入时处于a电，为超前情况，Ws下降---到达b点，Wg=Wx，&e最 大，W下降，&e下降——处于原点，Ug=Ux----&e=0，Wg＜Wx——过原点后， &e＜0，——Wg上升 总之。A-b-0-c，c-0-a，由于阻尼等因素影响，摆动幅度逐渐减小到同步角9、准同期并列为什么要在δ=0之前提前发合闸脉冲？提前时间取决于什么？恒定越前时间并列装置的恒定越前时间如何设定？ 10、恒定越前时间并列装置如何检测ωs<ωSY？
电力系统自动化-实验一 自动准同期并网实验
实验一自动准同期并网实验 1.本次实验的目的和要求 1）加深理解同步发电机准同期并列原理，掌握准同期并列条件。 2）掌握自动准同期装置的工作原理及使用方法。 3）熟悉同步发电机准同期并列过程。 2.实践内容或原理 自动准同期并列装置设置与半自动准同期并列装置相比，增加了频差调节和压差调节功能，自动化程度大大提高。 微机准同期装置的均频调节功能，主要实现滑差方向的检测以及调整脉冲展宽，向发电机组的调速机构发出准确的调速信号，使发电机组与系统间尽快满足允许并列的要求。 微机准同期装置的均压调节功能，主要实现压差方向的检测以及调整脉冲展宽，向发电机的励磁系统发出准确的调压信号，使发电机组与系统间尽快满足允许并列的要求。此过程中要考虑励磁系统的时间常数，电压升降平稳后，再进行一次均压控制，以使压差达到较小的数值，更有利于平稳地进行并列。 图1 自动准同期并列装置的原理框图 3.需用的仪器、试剂或材料等 THLZD-2型电力系统综合自动化实验平台 4.实践步骤或环节 选定实验台上面板的旋钮开关的位置：将“励磁方式”旋钮开关打到“微机励磁”位置；将“励磁电源”旋钮开关打到“他励”位置；将“同期方式”旋钮开关打到“自动”位置。微机励磁装置设置为“恒U g”控制方式；“自动”方式。 1）发电机组起励建压，使n=1480rpm；U g=400V。（操作步骤见第一章） 2）查看微机准同期各整定项是否为附录八中表1的设置（出厂设置）。如果不符，则进行相关修改。然后，修改准同期装置中的整定项： “自动调频”：投入；“自动调压”：投入。
“自动合闸”：投入。 3）在自动准同期方式下，发电机组的并列运行操作 在这种情况下，要满足并列条件，需要微机准同期装置自动控制微机调速装置和微机励磁装置，调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，微机准同期装置控制合闸按钮进行合闸。 ⑴微机准同期装置的其他整定项（导前时间整定、允许频差、允许压差）分别按表1，2，3修改。 注：QF0合闸时间整定继电器设置为t d-（40～60ms）。t d为微机准同期装置的导前时间设置。微机准同期装置各整定项的设置方法可参考附录四（微机准同期装置使用说明）、实验三（压差、频差和相差闭锁与整定）等实验内容。 ⑵操作微机励磁装置上的增、减速键和微机励磁装置升、降压键，U g=410V，n=1515 rpm，待电机稳定后，按下微机准同期装置投入键。 观察微机准同期装置当“升速”或“降速”命令指示灯亮时，微机调速装置上有什么反应；当“升压”或“降压”命令指示灯亮时，微机励磁调节装置上有什么反应。 微机准同期装置“升压”、“降压”、“增速”、“减速”命令指示灯亮时，观察本记录旋转灯光整步表灯光的旋转方向、旋转速度，以及发出命令时对应的灯光的位置。 微机准同期装置压差、频差、相差闭锁与“升压”、“降压”、“增速”、“减速”灯的对应点亮关系，以及与旋转灯光整步表灯光的位置。 注：当一次合闸过程完毕，微机准同期装置会自动解除合闸命令，避免二次合闸。此时若要再进行微机准同期并网，须按下“复位”按钮。 4）发电机组的解列和停机。 5.教学方式 老师先进行实验原理及步骤的讲解，演示操作过程，并且提醒学生在实验过程当中的注意事项。同时，根据每个实验的不同，提出相关问题，激发学生的创新思维，提高学生解决实际问题的能力。 6.考核要求
浅谈电力系统自动化技术的现状及发展趋势
浅谈电力系统自动化技术的现状及发展趋势 【摘要】随着科学技术和经济的迅速发展，电力系统自动化技术发挥的作用越来越重要。电力系统自动化技术作为一种新技术实现了电力技术和电子信息技术的融合，对国民经济的发展发挥了巨大的促进作用，为输变电系统的发展产生了深远的影响。目前电力系统自动化技术已经深入到电力系统的各个方面，并取得了显著的效果。本文对电力系统自动化技术的发展现状进行了介绍，并对其发展趋势进行了展望。 【关键词】电力系统自动化技术现状发展趋势 一、概述 电力系统的智能化控制是我国电力系统发展的重要方向，电力系统智能控制的实现是电力系统完整控制的重要标志。电力系统的发展壮大离不开自动化技术的支持，电力系统自动化技术在电力系统运行控制中发挥着不可替代的作用。 二、电力系统自动化技术发展的现状 我国的电力系统自动化技术在建国之初就有了初步的发展，并保持了快速的发展趋势，互联网技术和计算机计技术的迅猛发展为电力系统自动化技术的发展提供了巨大的
技术支持。 2.1自动化技术在电网调度中的应用 电网调度的现代化自动控制系统以计算机技术为核心，计算机技术对电力系统的实时运行信息进行监测、收集和分析，并完成系统操作的高效进行。电网的调度自动化操作，通过自动控制技术的应用，实现电网运行状态的实时监测，确保了电网运行的质量和可靠性，实现了电能的充分供应，使人们的需求得到满足。[1]自动化技术应用的同时，将能源损耗达到最低，确保了供电的经济性和环保性，实现了电能的节约。 2.2自动化技术在配电网络中的应用 计算机技术在配电网络的自动化控制中发挥着重要作用，随着电网技术的不断发展，配电系统的现代化和网络化程度越来越高，实现了配电网主站、子站和光线终端组成的三层结构，配电系统网络化的发展，使通信传输的速度得到保障，自动化系统的性能得到提高。系统的继电保护控制得到加强，大面积停电现象减少，电力供应得到保障，电力系统的可靠性和安全性得到提高，电网事故快速排除机制得到优化，科学的事故紧急应对机制得以建立，故障停电时间明显缩短；电力企业对电力系统的掌控能力加强，对电力系统运行状态的了解更加便利；常规的值班方式被打破，无人职守电站得以出现，工作人员的效率大大提高。[2]
电力系统自动化完整版
1. 同步发电机组并列时遵循的原则：（1）并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值一般不宜超过 1~2 倍的额定电流（ 2）发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。 9. 同步发电机的并列方法：准同期并列，自同期并列。设待并发电机组 G 已经加上了 励磁电流，其端电压为 UG,调节待并发电机组 UG的状态参数使之符合并列条件并将发电机并入系统的操作，成为准同期并列。 10. 发电机并列的理想条件：并列断路器两侧电源电压的三个状态量全部相等。 11. 自同期并列：未加励磁电流的发电机组 12. 脉动电压含有同期合闸所需要的所有信息，即电压幅值差、频率差和合闸相角差。但 是，在实际装置中却不能利用它检测并列条件，原因是它的幅值与发电机电压及系统电压有关。 13. 励磁自动控制系统是由励磁调节器，励磁功率单元和发电机构成的一个反馈控制系统。 14. 同步发电机励磁控制系统的任务：（1）电压控制（2）控制无功功率的分配（3）提 高同步发电机并联运行的稳定性。 15. 为了便于研究，电力系统的稳定分为静态稳定和暂态稳定两类。静态稳定是指电力 系统在正常运行状态下，经受微小扰动后恢复到原来运行状态的能力。暂态稳定是指电力系统在某一正常运行方式下突然遭受大扰动后，能否过渡到一个新的稳定运行状态或者恢复到原来运行状态的能力。 16. 对励磁系统的基本要求：（一）对励磁调节器的要求：O 1具有较小的时间常数，能 迅速响应输入信息的变化；② 系统正常运行时，励磁调节器应能反应 发电机电压高低，以维持发电机电压在给定水平；O 3励磁调节器应能合理分 配机组的无功功率；④ 对远距离输电的发电机组，为了能在人工稳定区域运 行，要求励磁调节器没有失灵区；◎励磁调节器应能迅速反应系统故障，具备强行励磁控制功能，以提高暂态稳定和改善系统运行条件。（二）对励磁功率单元要求： ①要求励磁功率单元有足够的可靠性并具有一定的调节容量；② 具有足够的励磁顶值 电压和电压上升速度。 17. 同步发电机励磁系统分类：直流励磁机励磁系统：①自励②他励；交流励磁机励磁 系统①他励交流励磁机励磁系统②无刷励磁系统；静止励磁系统 18. 励磁调节器的主要功能有二：①保持发电机的端电压不变；②保持并联机组间无功电 流的合理分配。 19. 励磁调节器的型式很多，但自动控制系统核心部分相似。基本控制由测量比较、综 合放大、移相触发单元组成。测量比较单元的作用是测量发电机电压并变换为直流电压，与给定的基准电压相比较，得出电压的偏差信号。综合放大单元是沟通测量比较单元及调差单元与移相触发单元的一个中间单元，来自测量比较单元及调差单元的电压信号在综合放大单元与励磁限制、稳定控制及反馈补偿等其他辅助调节信号加以综合放大，用来得到满足移相触发单元相位控制所需的控制电压。移相触发单元是励磁调节器的输出单元，根 据综合放大单元送来的综合控制信号U SM的变化，产生触发脉冲，用以触发
电力系统自动化第一次作业

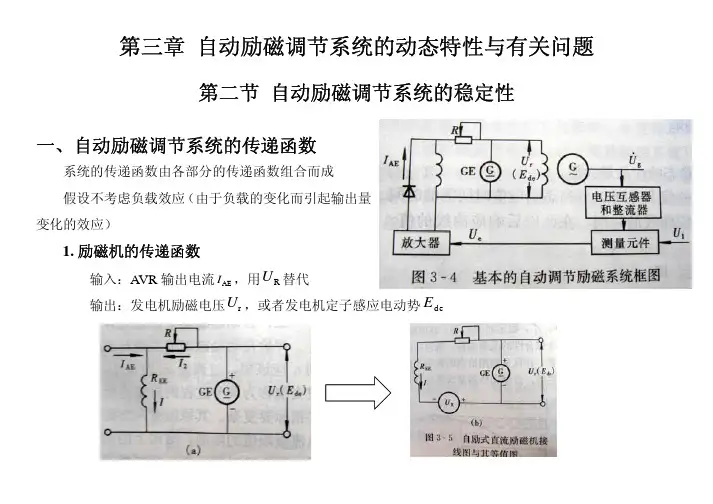

1、分析自动调节励磁系统对发电机静态稳定的提高 答： 1. 无旋转部件，结构简单，轴系短，稳定性好； 2. 励磁变压器的二次电压和容量可以根据电力系统稳定的要求而单独设计。 3. 响应速度快，调节性能好，有利于提高电力系统的静态稳定性和暂态稳定性。 自并励静止励磁系统的主要缺点是： 它的电压调节通道容易产生负阻尼作用，导致电力系统低频振荡的发生，降低了电力系统的动态稳定性。 通过引入附加励磁控制（即采用电力系统稳定器--PSS）, 完全可以克服这一缺点。电力系统稳定器的正阻尼作用完全可以超过电压调节通道的负阻尼作用，从而提高电力系统的动态稳定性。这点，已经为国内外电力系统的实践所证明。 2、分析自动调节励磁系统对发电机暂态稳定的提高。 答1、提高励磁系统强励倍数可以提高电力系统暂态稳定。 2、励磁系统顶值电压响应比越大，励磁系统输出电压达到顶值的时间越短，对提高暂态稳定越有利。 3、充分利用励磁系统强励倍数，也是发挥励磁系统改善暂态稳定作用的一个重要因素。 分析证明，励磁控制系统中的自动电压调节作用，是造成电力系
统机电振荡阻尼变弱（甚至变负）的最重要的原因之一。在一定的运行方式及励磁系统参数下，电压调节作用，在维持发电机电压恒定的同时，将产生负的阻尼作用。 许多研究表明，在正常实用的范围内，励磁电压调节器的负阻尼作用会随着开环增益的增大而加强。因此提高电压调节精度的要求和提高动态稳定的要求是不兼容的。 解决这个不兼容性的办法有： 1、放弃调压精度要求，减少励磁控制系统的开环增益。这对静态稳定性和暂态稳定性均有不利的影响，是不可取的。 2、电压调节通道中，增加一个动态增益衰减环节。这种方法可以达到既保持电压调节精度，又可减少电压调压通道的负阻尼作用的两个目的。但是，这个环节使励磁电压响应比减少，不利于暂态稳定，也是不可取的。 3、在励磁控制系统中，增加附加励磁控制通道，即电力系统稳定器PSS。 电力系统稳定器即PSS是使用最广、最简单而有效的附加励磁控制。
电力系统自动化-实验一自动准同期并网实验
1.本次实验的目的和要求 1 ）加深理解同步发电机准同期并列原理，掌握准同期并列条件。 2）掌握自动准同期装置的工作原理及使用方法。 3）熟悉同步发电机准同期并列过程。 2.实践内容或原理 自动准同期并列装置设置与半自动准同期并列装置相比，增加了频差调节和压差调节功能，自动化程度大大提高。 微机准同期装置的均频调节功能，主要实现滑差方向的检测以及调整脉冲展宽，向发电机组的调速机构发出准确的调速信号，使发电机组与系统间尽快满足允许并列的要求。 微机准同期装置的均压调节功能，主要实现压差方向的检测以及调整脉冲展宽，向发电机的励磁系统发出准确的调压信号，使发电机组与系统间尽快满足允许并列的要求。此过程中要考虑励磁系统的时间常数，电压升降平稳后，再进行一次均压控制，以使压差达到较小 的数值，更有利于平稳地进行并列。 3.需用的仪器、试剂或材料等 THLZD-2型电力系统综合自动化实验平台 4.实践步骤或环节 选定实验台上面板的旋钮开关的位置：将“励磁方式”旋钮开关打到“微机励磁”位置; 将“励磁电源”旋钮开关打到“他励”位置；将“同期方式”旋钮开关打到“自动”位置。 微机励磁装置设置为“恒U g”控制方式；“自动”方式。 1）发电机组起励建压，使n=1480rpm ；U g=400V。（操作步骤见第一章） 2 ）查看微机准同期各整定项是否为附录八中表1的设置（出厂设置）。如果不符，则 进行相关修改。然后，修改准同期装置中的整定项： “自动调频”：投入；“自动调压”：投入。 实验自动准同期并网实验 图1自动准同期并列装置的原理框图
“自动合闸”：投入。 3)在自动准同期方式下，发电机组的并列运行操作 在这种情况下，要满足并列条件，需要微机准同期装置自动控制微机调速装置和微机励磁装置，调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，微机准同期装置控制合闸按钮进行合闸。 ⑴微机准同期装置的其他整定项(导前时间整定、允许频差、允许压差)分别按表1，2，3修改。 注：QFO合闸时间整定继电器设置为t d- (40?60ms )。t d为微机准同期装置的导前时 间设置。微机准同期装置各整定项的设置方法可参考附录四(微机准同期装置使用说明) 、实验三(压差、频差和相差闭锁与整定)等实验内容。 ⑵ 操作微机励磁装置上的增、减速键和微机励磁装置升、降压键，U g=410V , n=1515 rpm，待电机稳定后，按下微机准同期装置投入键。 观察微机准同期装置当“升速”或“降速”命令指示灯亮时，微机调速装置上有什么反应；当“升压”或“降压”命令指示灯亮时，微机励磁调节装置上有什么反应。 微机准同期装置“升压”、“降压”、“增速”、“减速”命令指示灯亮时，观察本记录旋转 灯光整步表灯光的旋转方向、旋转速度，以及发出命令时对应的灯光的位置。 微机准同期装置压差、频差、相差闭锁与“升压”、“降压”、“增速”、“减速”灯的对应 点亮关系，以及与旋转灯光整步表灯光的位置。 注：当一次合闸过程完毕，微机准同期装置会自动解除合闸命令，避免二次合闸。此时若要再进行微机准同期并网，须按下“复位”按钮。 5.教学方式 老师先进行实验原理及步骤的讲解，演示操作过程，并且提醒学生在实验过程当中的注 意事项。同时，根据每个实验的不同，提出相关问题，激发学生的创新思维，提高学生 解决实际问题的能力。 6.考核要求学生根据实验要求和步骤完成实验任务，按照实验报告的要求和格式按成实验报
电力系统自动化技术
学习中心/函授站_ 姓名学号 西安电子科技大学网络与继续教育学院 2017学年下学期 《电力系统自动化技术》期末考试试题 （综合大作业） 考试说明： 1、大作业于2017年10月19日下发，2017年11月4日交回； 2、考试必须独立完成，如发现抄袭、雷同均按零分计； 3、答案须手写完成，要求字迹工整、卷面干净。 一、选择题（每小题2分，共20分） 1．当导前时间脉冲后于导前相角脉冲到来时，可判定（）。 A．频差过大B．频差满足条件 C．发电机频率高于系统频率D．发电机频率低于系统频率 2．线性整步电压的周期与发电机和系统之间的频率差（）。 A.无关 B.有时无关 C.成正比关系 D.成反比关系 3．机端直接并列运行的发电机的外特性一定不是（）。 A.负调差特性 B.正调差特性 C.无差特性 D.正调差特性和无差特性 4.可控硅励磁装置，当控制电压越大时，可控硅的控制角 ( )，输出励磁电流（）。 A.越大越大 B.越大越小 C.越小越大 D.越小越小 5. 构成调差单元不需要的元器件是（）。 A．测量变压器B．电流互感器 C．电阻器D．电容器 6．通常要求调差单元能灵敏反应（）。 A．发电机电压B．励磁电流 C．有功电流D．无功电流 7．电力系统有功负荷的静态频率特性曲线是（）。
A．单调上升的B．单调下降的 C．没有单调性的D．水平直线 8．自动低频减负荷装置的动作延时一般为（）。 A．0.1~0.2秒B．0.2~0.3秒 C．0.5~1.0秒D．1.0~1.5秒 9．并联运行的机组，欲保持稳定运行状态，各机组的频率需要（）。 A．相同B．各不相同 C．一部分相同，一部分不同D．稳定 10．造成系统频率下降的原因是（）。 A．无功功率过剩B．无功功率不足 C．有功功率过剩D．有功功率不足 二、名词解释（每小题5分，共25分） 1.远方终端 2.低频减负荷装置 3.整步电压 4.准同期 5.AGC 三、填空题（每空1分，共15分） 1.低频减负荷装置的___________应由系统所允许的最低频率下限确定。 2. 在励磁调节器中，设置____________进行发电机外特性的调差系数的调整，实际中发电机一般采用____________。 3.滑差周期的大小反映发电机与系统之间的大小，滑差周期大表示。 4.线性整步电压与时间具有关系，自动准同步装置中采用的线性整步电压通常为。 5.微机应用于发电机自动准同步并列，可以通过直接比较鉴别频差方向。 6.与同步发电机励磁回路电压建立、及必要时是其电压的有关设备和电路总称为励磁系统。 7.直流励磁机共电的励磁方式可分为和两种励磁方式。 8.可能造成AFL误动作的原因有“系统短路故障时造成频率下降，突然切成机组或、供电电源中断时。 9.积差法实现电力系统有功功率调节时，由于，造成调频过程缓慢。 四、简答题（每小题5分，共15分） 1.断路器合闸脉冲的导前时间应怎么考虑？为什么是恒定导前时间？ 2.电压时间型分段器有哪两种功能？ 3. 自动按频率减负荷装置为什么要分级动作？ 五、综合分析题（每小题10分，共10分） 用向量图分析发电机并列不满足理想准同步条件时冲击电流的性质和产生的后果？六、计算题（共15分） 某电厂有两台发电机在公共母线上并联运行，1#机组的额定功率为30MW，2#机组的额定功率为60MW。两台机组的额定功率因数都是0.8，调差系数均为0.04。若系统无功负荷波动，使得电厂的无功增量是总无功容量的20%，试问母线上的电压波动是多少？各机组承担的无功负荷增量是多少？
电力系统自动化
实验一励磁控制基本特性实验 一、实验目的 1)加深理解同步发电机励磁调节原理和励磁控制系统的基本任务。 2)了解微机励磁调节装置的基本控制方式。 3)掌握励磁调节装置的基本使用方法。 二、原理与说明 同步发电机励磁系统由励磁功率单元和励磁调节装置两部分组成，它们和同步发电机结合在一起构成一个闭环反馈控制系统，称为发电机励磁控制系统。励磁控制系统的三大基本任务是：稳定电压、合理分配无功功率和提高电力系统稳定性。 实验用的励磁控制系统示意图1-1如下所示，交流励磁电源取自380V市电，构成他励励磁系统，励磁系统的可控整流模块由TQLC-III微机自动励磁装置控制。 图1-1励磁控制系统示意图 TQLC-III型微机自动励磁装置的控制方式有四种：恒U g（恒机端电压方式，保持机端电压稳定）、恒I L（恒励磁电流方式，保持励磁电流稳定）、恒Q（恒无功方式，保持发电机输出的无功功率稳定）和恒α（恒控制角方式，保持控制角稳定），可以任选一种方式运行。恒Q和恒α方式一般在抢发无功的时候才投入。大多数情况下应选择恒电压方式运行，这样能满足发电机并网后调差要求，恒励流方式下并网的发电机不具备调
差特性。 同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。当操作励磁调节装置的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节装置的增减磁按钮，可以增加或减少发电机的无功输出。 无论是在“手动”还是“自动”方式下，都可以操作增减磁按钮，所不同的是调节的参数不同。在“自动”方式下，调节是的机端电压，也就是上下平移特性曲线，在“手动”方式下，改变的是励磁电流的大小，此时即使在并网的情况下，也不具备调差特性。 三、实验项目与方法 3.1不同α角对应的励磁电压测试 实验准备 1)将发电机组电动机三相电源插头与机组控制屏侧面“电动机出线”插座连接，发电机 三相输出电压插头与“发电机进线”插座连接，发电机励磁电源插头与“励磁出线”插座连接。 2)检查机组控制屏上各指示仪表的指针是否指在0位置，如不在则应调到0位置。 3)合上“调速励磁电源”开关（380V）。注意，一定要先合“220V电源”开关，再合“调 速励磁电源”开关，否则，励磁或调速输出的功率模块可能处于失控状态！ 4)检查调速、同期、励磁三个装置液晶显示屏显示和面板指示灯状态，正常情况下，
电力系统自动化完整版
1.同步发电机组并列时遵循的原则：（1）并列断路器合闸时，冲击电流应尽可 能的小，其瞬时最大值一般不宜超过1~2倍的额定电流（2）发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。 2.同步发电机的并列方法：准同期并列，自同期并列。设待并发电机组G已经 加上了励磁电流，其端电压为UG，调节待并发电机组UG的状态参数使之符合并列条件并将发电机并入系统的操作，成为准同期并列。 3.发电机并列的理想条件：并列断路器两侧电源电压的三个状态量全部相等。 4.自同期并列：未加励磁电流的发电机组 5.脉动电压含有同期合闸所需要的所有信息，即电压幅值差、频率差和合闸相 角差。但是，在实际装置中却不能利用它检测并列条件，原因是它的幅值与发电机电压及系统电压有关。 6.励磁自动控制系统是由励磁调节器，励磁功率单元和发电机构成的一个反馈 控制系统。 7.同步发电机励磁控制系统的任务：（1）电压控制（2）控制无功功率的分配（3） 提高同步发电机并联运行的稳定性。 8.为了便于研究，电力系统的稳定分为静态稳定和暂态稳定两类。静态稳定是 指电力系统在正常运行状态下，经受微小扰动后恢复到原来运行状态的能力。 暂态稳定是指电力系统在某一正常运行方式下突然遭受大扰动后，能否过渡到一个新的稳定运行状态或者恢复到原来运行状态的能力。 9.对励磁系统的基本要求：（一）对励磁调节器的要求：○1具有较小的时间常 数，能迅速响应输入信息的变化；○2系统正常运行时，励磁调节器应能反应发电机电压高低，以维持发电机电压在给定水平；○3励磁调节器应能合理分配机组的无功功率；○4对远距离输电的发电机组，为了能在人工稳定区域运行，要求励磁调节器没有失灵区；○5励磁调节器应能迅速反应系统故障，具备强行励磁控制功能，以提高暂态稳定和改善系统运行条件。（二）对励磁功率单元要求：○1要求励磁功率单元有足够的可靠性并具有一定的调节容量；○2 具有足够的励磁顶值电压和电压上升速度。 10.同步发电机励磁系统分类：直流励磁机励磁系统：①自励②他励；交流励磁 机励磁系统①他励交流励磁机励磁系统②无刷励磁系统；静止励磁系统11.励磁调节器的主要功能有二：①保持发电机的端电压不变；②保持并联机组 间无功电流的合理分配。 12.励磁调节器的型式很多，但自动控制系统核心部分相似。基本控制由测量比 较、综合放大、移相触发单元组成。测量比较单元的作用是测量发电机电压并变换为直流电压，与给定的基准电压相比较，得出电压的偏差信号。综合放大单元是沟通测量比较单元及调差单元与移相触发单元的一个中间单元，来自测量比较单元及调差单元的电压信号在综合放大单元与励磁限制、稳定控制及反馈补偿等其他辅助调节信号加以综合放大，用来得到满足移相触发
电力系统自动化习题及答案word版本
1、电力系统自动化的发展经过了那几个阶段？ （一）单一功能自动化阶段 （二）综合自动化阶段：特点是用一套自动化系统或装置来完成以往两套或多套分离的自动化系统或装置所完成的工作。 1．电能的生产有哪些主要特点？对电力系统运行的总体要求要求是什么？ （1）1，结构复杂而庞大，2，电能不能储存，3，暂态过程非常迅速，4，特别重要 （2）安全，可靠，优质，经济，环保 2．电力系统有哪些运行状态？它们的主要特征是什么？ 正常状态：满足等式和不等式约束，主要进行经济调度。 警戒状态：满足等式和不等式约束，但接近不等式约束上下限，主要进行预防性控制。 紧急状态：满足等式约束，不满足不等式约束，进行紧急控制。 系统崩溃：等式不等式约束均不满足，切机、切负荷、解列等控制，尽量挽救已经解列的各个子系统。 恢复状态：满足等式和不等式约束，采取预恢复控制措施，如并列、带负荷等控制，恢复对用户的供电。 3．电力系统自动化包括哪些主要内容？ 第二章习题、思考题 1、电力系统调度自动化是如何实现的？ 1，采集电力系统信息并将其传送到调度所；2，对远动装置传送的信息进行实时处理；3，做出调度决策；4，将调度决策送到电力系统区执行；5，人机联系 2、电力系统采用什么调度方式？ 集中调度控制和分层调度控制 2．电网调度自动化系统的基本构成包括哪些主要的子系统？试给出其示意图。 （1）电力系统，远动系统，调度计算机和人机联系设备 （2） 3．电网调度自动化系统主要有哪些信息传输通道（信道）？ 1，远动与载波通道复用电力载波通道，2，无线信道，3，光纤通信，4，架空明线或电缆传输远动通信4．电力系统常采用什么调度方式？分层调度有何主要优点？我国电网调度目前分为哪些层次？ （1）分层调度控制：就是把全电力系统的监视控制任务分配给属于不同层次的调度中心，下一层调度完成本层次的调度控制任务外，还接受上一级调度组织的调度命令并向上层调度传递所需信息。 （2）优点：便于协调调度控制，提高系统可靠性，改善系统响应 （3）分为国家级，大区级，省级，地区级，县级
