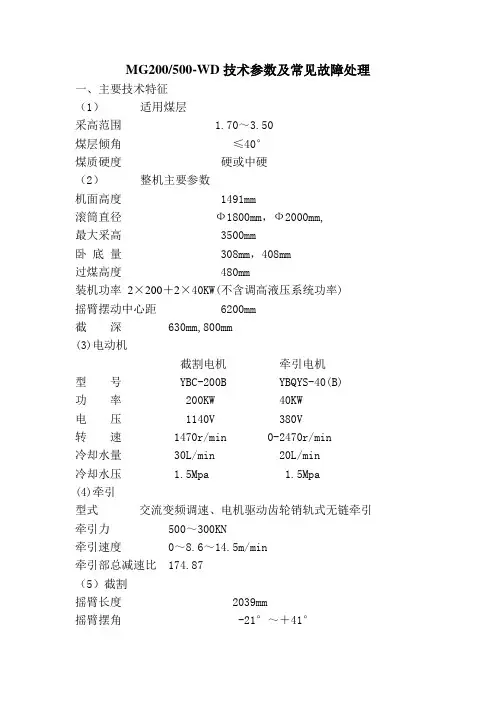

MG500采煤机技术参数
MG200/500-WD技术参数及常见故障处理一、主要技术特征
（1）适用煤层
采高范围 1.70～3.50
煤层倾角≤40°
煤质硬度硬或中硬
（2）整机主要参数
机面高度 1491mm
滚筒直径Ф1800mm，Ф2000mm,
最大采高 3500mm
卧底量 308mm，408mm
过煤高度 480mm
装机功率2×200＋2×40KW(不含调高液压系统功率)
摇臂摆动中心距 6200mm
截深 630mm,800mm
(3)电动机
截割电机牵引电机
型号 YBC-200B YBQYS-40(B) 功率 200KW 40KW
电压 1140V 380V
转速 1470r/min 0-2470r/min
冷却水量 30L/min 20L/min
冷却水压 1.5Mpa 1.5Mpa
(4)牵引
型式交流变频调速、电机驱动齿轮销轨式无链牵引
牵引力 500～300KN
牵引速度 0～8.6～14.5m/min
牵引部总减速比 174.87
（5）截割
摇臂长度 2039mm
摇臂摆角 -21°～＋41°
总减速比 41.83
滚筒直径Ф1800，Ф2000
滚筒线速度 1.85m/s,2.05m/s
滚筒转速
(6)调高液压系统
调高动力：乳化液泵站来压力乳化液
供液压力：31.5Mpa
调高工作压力：20 Mpa
控制油压力： 2 Mpa
滚筒全行程升起时间：可调
滚筒全行程下降时间：可调
（7）操纵方式:
中部手控（开停机、停运输机、调速换向、调高）
两端电控（停机、调速换向、调高）
无线遥控（停机、调速换向、调高）
（8）主电缆
拖缆方式：自动拖缆
主电缆规格：UCPQ3×95+4×10+1X25
（9）冷却和喷雾
冷却：各电机、电控箱中变压器、电控箱中变频器、摇臂分别冷却。喷雾：内外喷雾
供水压力： 3.0Mpa
供水流量： 250V/min
供水管直径：Φ32mm
（10）机器重量： 45t
二、整机维护和检修
2、1一般要求
（1）必须按注油标明油脂牌号加油，不允许混用。
（2）油液存放、运输必须防水、防尘。
（3）盛、贮油容器必须洗净。
（4）井下检修开大盖时必须支蓬、洒水灭尘，并严防煤块、岩渣、工具、手套等杂物落入油池。
（5）严禁用纱布、普通布、棉纱等擦洗液压油池及液压元件，而应用泡沫塑料或绸缎擦抹。
（6）各部分油位应在适当位置。
2.2按润滑系统图（图1-2）的部分和本说明书所述各大部件润滑要求：分别注N320极压工业齿轮油、N220极压工业齿轮油和2L-3锂润滑脂。
2.3日常维护
2.3.1日检内容
（1）各大部件连接松紧程度。
（2）电缆、水管、油管有无破损。
（3）各部分的渗漏情况。
（4）各部分的油位。
（5）操作机构的准确性、灵活性及可靠性。
（6）齿座有无损坏，更换刀齿。
（7）喷嘴是否堵塞、水阀工作是否正常。
（8）销轨固定是否牢固，齿轨轮和销轨的啮合情况，导向滑靴的磨损情况。
（9）铲煤板是否脱落。
（10）运转时的压力、温升及声响。
2.3.2周检
（1）清洗滤油器、过滤器。
（2）检查各压力表。
（3）对司机日检工作进行督促并做好必要记录。
2.3.3季检
从放油口取样，化验液压油和齿轮油的油质。
除周检内容外，对遗留的较大问题进行处理，并做好有关记录。2.3.4大修
采煤机在采完一个工作面后应升井大修。大修要求采煤机进行解体清洗检查，更换损坏零件，测量齿轮啮合间隙，对液压元件应按要求进行检查和实验，电气元件检修更换时，应做电气实验。机器大修后，主要部件应做性能实验，整机空运转实验，检测有关参数，符合大修要求后，方可下井。
MGTY250/580—1.1D采煤机电气部分的主要参数
1、截割电机
型号YBC－250 额定功率250KW 额定电压1140V 额定电流96 A 额定转速1475r/min 冷却水冷
冷却水压2Mpa 防爆形式隔爆型绝缘等级H级工作制连续SI
2、牵引电机
型号YBQYS－40 额定功率40KW 额定电压380V 额定电流105 A 额定转速1470r/min 冷却水冷
冷却水压2Mpa 防爆形式隔爆型变频调速专用电机
绝缘等级H级工作制连续SI
项目参数项目参数
采高范围
(m)
1.4-
2.8 牵引中心距(mm) 4323
机面高度
(mm) 1200
摇臂回转中心距
(mm)
6102
煤层倾角
(°) ≤25
滚筒最大中心距
(mm)
9902
供电电压
(v)
1140 滚筒直径(mm) 1400/1600
牵引形式机载交流变频调速
链轮销轨式无链牵
引
最大不可拆卸部
件(长×宽×
高)(mm)
2472×1220
×700
装机功率(kw) 580(250×2+40×
2)
滚筒截深(mm) 630
牵引速度
(m/min)
0-7-11.6 最大卧底量(mm) 260/360 牵引力
(kN)
550-320 整机质量(t) 30
采煤机型号及主要全参数
标准文档 ★用于煤层厚度 1.3m～2.88m 的中厚煤层开采 ★液压调速，齿轮销轨行走 ★过载、过热等保护功能齐全 ★多点操作，使用方便 ★液压系统和机械传动系统设计裕度大，可靠性高 ★截割部电机装有离合装置和弹性扭矩轴, 提高了安全性 ★机面高度较低, 对于中厚偏薄煤层的开采有很好的适应性 ★窄机身设计，可与SGZ630/220型运输机配套主要特点： 1、液压牵引采煤机； 2 、适用于采高1.3-2.88m 中厚煤层综采或高档普采工作面； 3、可采较硬煤质。 使用范围： MG132/320-W系列采煤机用于采高 1.3-2.88m 中厚煤层综采或高档普采工作面，可采较硬煤质主要配套设备： 输送机：SGD630/220 SGD730/220; 支架：单体液压支柱、液压支架 技术参数：
MG80/200-BW系列采煤机 该机功率较大，机身短、窄、薄、对于薄煤层适应性大，是目前本公司及国内无链牵引最矮的机型，也是目前国内薄煤层多电机横向布置采煤机的最矮、最小机型。 采用多电机横向布置，抽屉式安装，机械传动系统各自独立， 马达和油缸外置便于维护、检修；机身主体为一个箱体，无对接 面，避免了以往采煤机对接螺栓松动问题。因此故障点，漏油点 少，故障率低。 本机无底托架，从而加大了机身下面的过煤高度。液压锁和油缸进 行分体设计，便于故障查找，维护和更换。 主泵和马达富裕系数较大，液压外配套件选用国内厂家的名牌产 品，可靠性高。 牵引末级采用两级双浮动行星传动。结构紧凑、体积小。 采用弯摇臂设计，加大过煤空间，提高装煤效果。 行走箱内的行走轮，采用了特殊滑动轴承，提高了可靠性。两截割电机设有机械离合装置，检修安全方便。 将管路尽可能布置在机壳内部，使胶管的防护性好，整机无护罩。导向滑靴采用分体式，便于更换。 电气系统设有过热、过流保护装置，保护齐全。 该机中间和两端都设有手把和按钮，可实现多点控制便于操作。 采煤机型号 MG80/200-BW 采高（m）076～1.4 截深（m）0.63; 0.7; 0.8 适应倾角≤30° 滚筒直径（m）0.76;0.8;0.85; 0.9; 1.0 滚筒转数（r/min ）90 摇臂长度（mm）1406 摇臂摆动中心距（mm）3800 牵引力（KN）150 牵引速度（m/min）0～5 牵引型式液压无链牵引
