微热吸附式干燥机操作规程.

微热吸附式干燥机

操作规程

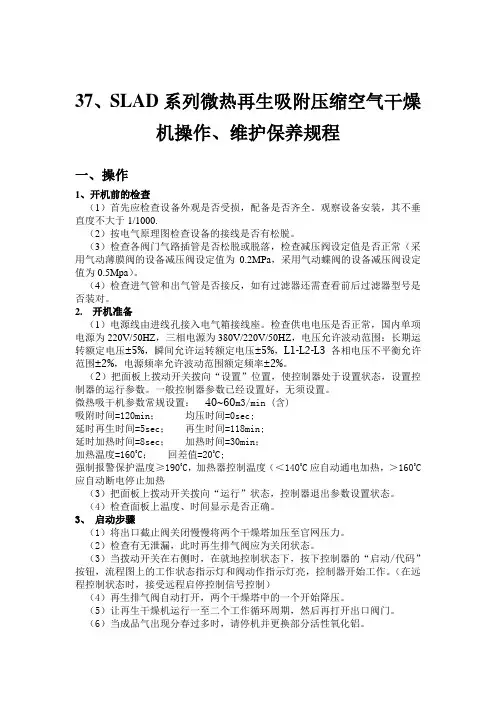

1、运行前准备

用户在干燥机首次投入运行或长期停运后再投入使用，为顺利开好车，应做好充分的准备工作，作为操作人员应熟悉并消化使用说明书各项要求。不明或有疑问之处应及时与厂家联系，寻求技术支持。

1．检查与确认

①确认控制电源容量是否符合本设备电源电压、功率等电控数据的要求。并应考虑电功容量的余量。②确认控制系统中关于加热器温度是否正常，检查和确认控制器设定参数是否符合本说明书中关于各个

参数值的要求。

③检查各个阀门、法兰紧密性。

④确认干燥机前后管路是否清洁、无油沾污，若有油污染，应进行脱脂处理。⑤干燥机出厂超过半年未投入运行，应对系统按总图要求进行气密性试

验，试验合格为无泄漏。

⑥检查核对外部电源是否是三相380V/3PH/50Hz(单相220V/1PH/50Hz。⑦

检查电加热器绝缘性，绝缘电阻不得小于2ΜΩ

⑧干燥机上游其最高工作压力是否超过干燥机的最高工作压力。

⑨检查所有电气接线，确认接线正确牢固，并检查是否有效接地，各接点无任何松动。

2、运行与操作

对设备的合理运行与操作，是对设备效能最大的发挥，也是设备可靠安全运行的保证。所以，请详细了解本设备有关操作与远行情况，是很重要的。 1．启动前的参数设定

1）合上电源开关，使控制FP-e 通电。 2）的设置方法

a.按键功能：

按“SET”键设置、确认按“MODE”键设置菜单按“1—5”键修改数据 b.说明

当需要修改参数时，按住SET 键3秒解锁，等到显示屏上的LOCK 字母消去

按MODE 键，面板显示PASS，再按MODE 进入参数设置，按1次请入个位数参数，按2次请入十位数参数……依次查看或设置。

按1—5键，输入数据，修改后，再按SET 键并常按3秒以上才可确认保存。

c.表3 参数设置

d.表4 参数调试设定值及出厂设定值

参数项目

调试设定值出厂设定值 SET 1 A 塔进气阀通电时间Y0 305秒 7205秒 SET 2 A 塔进气阀断电时间Y0 600秒 14400秒 SET 3 A 塔排气阀通电时间Y2 315秒 7215秒 SET 4 A 塔排气阀断电时间Y2 570秒 14235秒 SET 5 B 塔进气阀通电时间Y1 5秒 5秒 SET 6 B 塔进气阀断电时间Y1 300秒 7200秒 SET 7 B 塔排气阀通电时间

Y3 15秒 15秒 SET 8 B 塔排气阀断电时间Y3 270秒 7035秒 SET E 加热器工作时间 250秒 3600秒

SET F 加热器温度下限 130℃ SET C

加热器温度上限

145℃

2.二次显示仪（如含露点仪时，二次显示仪表安装在控制柜面板上）

二次显示仪表为CH6系列数显仪，在本设备出厂时，有关二次仪表的参数设置已经完成，用户无需更改或设置。若在设备使用过程中如确需要对二次显示仪表进行设置的，请至电本公司售后服务部门。

二次显示仪表接线详见“电气控制原理图（露点仪）” 3．启动（干燥机投入运行，应严格按照先后步骤进行操作）

第一步: 启动合上系统电源。

第二步：送气缓慢打开干燥机前后切断阀，将压缩空气缓慢送入干燥机，空气压力逐渐升至工作压力。

第三步：设备投运旋转操作面板“启动/停止”旋钮至“启动”档，程序自动运行，相应阀门按程序工作，设备即投入运行。

第四步：调整当干燥机其中一个吸附塔步序运行至再生时间内，通过再生气调节阀，将再生气调节压力调整以下对应工作压力的调节压力值。

表5 再生气调节压力设定表单位MPa 工作压力 0.5 0.6 0.7 0.8 0.9 调节压力

0.043

0.038

0.035

0.232

0.228

当再生气压力调整时，原则上不能高于0.05MPa，当超过此值时，在确认再生气阀没有损坏的情况下，应清洗或更换消音器。 4.停车

①当干燥机需要停车，应注意停车阶段的操作中，防止系统超压。②干燥机停车应尽量选择在充压阶段。

③旋转操作面板“启动/停止”按钮至“停止”档，程序自动停止。

④关闭干燥机前后切断阀，打开吸附塔底部排污阀，确认容器中带压气体已降至零。(注：如设备无低部排污阀，可选择其它位置进行排放

⑤保持干燥机与前后管路处于隔断状态，防止湿空气进入吸附塔。 5.运行中注意事项

①每次干燥机投运前必须打开吸附塔底部排污阀，放掉可能残留在设备底部空气进口管中的液态水，

同时打开干燥机前级相关过滤器的所有排污阀，排放残存液态水。

②启动阶段操作时应注意干燥机前后切断阀门操作，防止压缩空气气流冲击，以免带水进入干燥机，

影响干燥机使用。

③运行时应注意阀门动作是否到位，观察干燥机左右吸附塔压力在各个步序变化是否正常，再生加热

温度是否达到要求。

④电加热器严禁不通气就启动电加热器，严格控制电加热器出口温度超限。

⑤及时根据系统工作压力变化调整再生气调节阀，调整再生气流量在规定要求。

⑥经常巡回检查阀门气密性。

⑦经常性巡回干燥机，发现干燥机故障应立即停机处理，防止干燥机带病工作，扩大故障面。⑧检查控制气源压力是否在规定的范围间。

1.05倍。

请不要私自整定其已所整定压力值。

微热吸附式干燥机

注意事项

注：两塔切换时间应控制在最短时间内进行，否则因为两塔之间的窜气从而影响成品气露点。注：电加热器必须要在通气条件下工作，且其通过气体流量不能太小，否则将出现干烧现象，致使电

热元件烧毁。

注：电加热器在使用前，应先测量绝缘电阻，其值应不小于2MΩ 消音器

再生气放空时，放压气体必须经过消音器进行消音，以消除放空时带来的噪音。

消音器内置阻性的具有消声、吸音作用玻璃棉消声材料，气体穿过超细玻璃棉纸质组合的消声滤芯，可降低噪音40dB（A）以左右。

注：消音器因在排放过程中，会产生部分水蒸气，在必要时，可由设备排气接口引至室外，但必须做

防水处理。

注：气动薄膜阀的膜片会因常期的工作使其老化，因而定期更换。（一般为两年需更换一次）

注：用户应根据自身工艺特点和要求，在工艺流程节点上设置必要的切断阀和旁通阀，以便停车检修

和保养。

1.05倍。

请不要私自整定其已所整定压力值。

微热吸附式干燥机维护保养一、日常维护 1.每日检查①记录并检查左右吸附塔工作压力，再生气调节压力，再生加热温度，确认这些参数在设计范围内。②检查吸附塔体内压力是否存在超过吸附筒最大工作压力。③检查过程中吸附塔压力是否与程序所在状态同步。④检查前置过滤器是否存在液态水排水不畅。⑤检查再生吸附塔压力是否在 0.05MPa 以下。 2.每月检查①检查干燥机操作条件，进口流量、进口压力、进口温度等是否在设计范围内。②检查前置过滤器、后置过滤器压降情况。如果压降较大，则需更换相应的过滤器滤芯。 3.每季检查①检查前后置过滤器压差是否超过允许压差值。②检查控制气源的过滤器内是否清洁。

③检查干燥剂是否失效，根据情况补充或更换。④检查两位五通电磁阀是否灵敏，必要的话须更换。 4.每年检查①检查系统中气动蝶阀、气动薄膜阀、单向阀是否已存在缺陷，若必要须更换。②检查控制箱电气线路、电器元器件是否存在老化。二、典型故障分析与处理有些故障可能是由几种原因造成的，首先必须对故障现象进行综合分析，才能找到有效的解决方法。另外，有些故障往往由于使用者不正确的使用和保养而引起，即所谓的“假性故障” 。因此只有通过实际操作才能真正了解故障所在，找出正确的处理方法。现将吸干机的一些常见故障、排除方法以及有关的易损件清单重点说明一下：

表6 故障现象 1.出口露点达不到要求故障排除解决方法①检查再生气调节压力设置值，按要求调整②排除再生气调节阀故障按要求调整再生时间至规定要求①判断是否存在上游液态水进入吸附塔②检查上游设备排水情况③关闭下游切断阀，按活化操作办法对吸附剂进行活化可能原因再生气量不足①再生气调节阀开度不够②再生气调节阀堵塞再生时间不足上游液态水带入吸附塔导致吸附剂饱和吸附剂被油份污染①检查污染油份源头，检查前置过滤器滤芯是否失效②更换失效的前置过滤器滤芯③更换吸附剂系统旁通切断阀未关闭或泄漏未装吸附剂运行工况严重偏离设计条件 1）较低的进口压力或成品气源质量较差 2）较高的进口温度 3）入口处理气量过大 2 . 干燥机 2）吸附塔再生压力过大超过压 0.05MPa 力状态 3）吸附塔无法升压或升压速度不很慢正常 4）压缩空气突然中断供气 1）空气进气气动阀未关严 2）空气出气单向阀和再生气进气单向阀内部弹簧卡位，未关严 3）消音器堵塞 1）再生气出口阀无法关闭，或关闭不严 2）再生气调节阀堵

塞空气进口阀无法打开 1）控制器受干扰，程序不正常或失灵 2）电气接线松动或接线错误 5）再生吸附塔无法排压 3.再生气加热温度没有达到要求或无法升温再生气出口阀无法打开 1）再生气量过大 2）电热元件烧毁 1）吸附塔压力未达到工作压力，左右吸附塔压力接近 1）空气进气气动阀门未关闭 2）空气出气单向阀和再生气进气单向阀内部弹簧卡位，未关闭关闭或修理旁通切断阀检查吸附塔内是否已装入吸附剂采取措施，纠正空气入口条件，在规定的工艺参数下进行运行①先确定故障阀门②若气动阀门故障，先检查气动管路及元件和电气接线，再检查阀门本体③排除故障，修复或更换①排除阀门故障，修复或更换故障部件②修理或更换消音器①排除阀门故障、修复或更换②排除再生气调节阀故障修复或更换故障阀①判断程序控制器是否存在故障②检查电气接线，纠正接线错误①检查气动管路电气线路②修复或调换故障阀①调整再生气调节压力②测量电加热器三相电源线电流是否不平衡，据此可以判断电热元件烧毁，更换电热元件

4.系统压降过大，超过 0.021MPa 1）处理空气量过大 2）空气出口阀打开不全3）吸附塔扩散器堵塞 4）吸附剂严重粉化和碎裂①调整处理空气量②检查并修复空气出口阀③检查扩散器并进行更换④检查吸附剂或更换吸附剂表7 干燥机易损件清单序号 1 2 3 4 5 6 7 8 9 10 11 12 13 吸附剂消音器进气气动蝶阀（薄膜阀）* 再生气动蝶阀（薄膜阀）* 止回阀减压阀电磁阀* PU 气源管热电阻（热电偶）* 加热管控制柜电气元件* 压力表* 排污球阀* 项目安装部位吸附塔塔体内设备排气口处设备进气端口设备再生排气端口设备出气端口程序控制仪与气动薄膜阀（气动蝶阀）间电磁阀与气动薄膜阀（气动蝶阀）间的连接管加热器筒体上加热器筒体内控制柜柜体内吸附塔塔体上吸附塔塔体最下端注： 1.吸附剂的更换时应视其吸附剂的吸附能力和使用时间而定，一般从吸附塔视镜（如有）内，或设备停机后打开加料法兰盲板后提取一部分干燥剂进行观察，如吸附剂有粉末或程暗色状。亦或是使用达 2~3 年以上时，都应考虑更换。更换时，不应只更换一部分，而是全部更换，以免影响吸附剂使用效果。 2．消音器的更换应视其工作的环境和实际使用情况而定，一般在室内使用时，可 2~3 年更换一次。而在室外露天使用时，应在 18 个月内更换一次，以免影响消音和排气效果。 3．加热管因常在高温下运行，虽然在设计中已对此工况下工作的加热管进行了可靠的设计，但在高温

下对加热管及内置加热元件都是比较高的损耗的。为安全使用，建议无论加热管在使用中是否损坏， 3~4 年内须对其加热管进行全部更换。 4．PU 管、减压阀、电磁阀等的更换应视其工作的环境和实际使用情况而定，当 PU 管、减压阀、电磁阀等出现干裂、老化或堵塞等现像时，应及时更换。 5．上表带“*”项目应视设备部件损坏情况时考虑更换，不一定以时间要求，但应考虑其备件的库存，有备无患。 6．上表所列相应部件为微热干燥机的主要易损件，并不代表微热干燥机的所有易损件。
