钢包转运电动轨道平车设计要求及选型参考
钢包转运电动轨道平车是一种特种电动平车，是工厂用来转运特定的高温钢水包的一种以轨道做为运行路线的钢包车，由于钢包轨道车高温性和安全性较高，平车车体材料，传钢包要求，电器控制的要求等都与普通轨道平车有很大区别。钢包转运电动轨道平车属于车间转运车的一种，拥有极好的性能，运行效果也非常好，一直以来深受金属加工行业的青睐。我公司能够提供更加符合用户需求的钢包车。

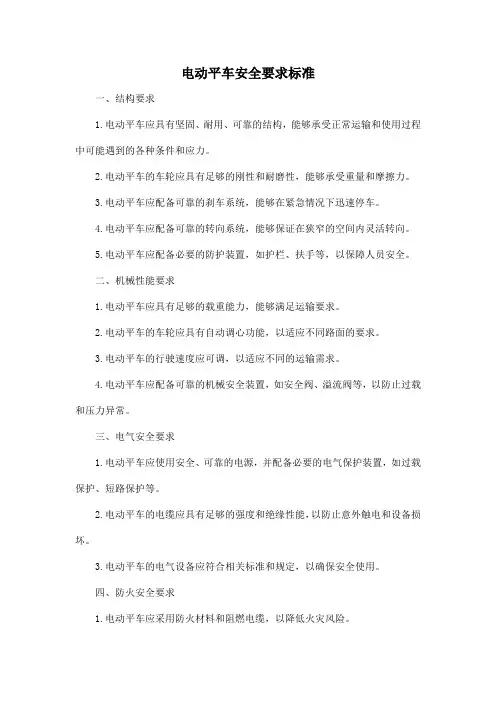

钢包转运电动轨道平车设计标准：钢包车主要用于金属冶炼厂区，主要用来运送料篮、钢包等高温容器。钢包车是电动平车特种车的一种，钢包车设计的时候首先考虑的是工作环境温度，温度不同，所使用的电机、电气元件也不同。如果是离高温炉体较远的工作环境，钢包车无需做特殊防护。一般情况下，钢包车所处工作环境都比其他工况温度高一些。
因钢包车所运输的物体的特殊性，钢包车设计的时候首先考虑运行的稳定性，应使用绝缘等级较高的变频电机。变频电机可实现软启动、停止，保证钢包所承载的高温钢水不因运行速度的突然加速或降低导致钢水溅落，发生事故。钢包车设计车架的时候应考虑车架与电气的隔温，保护电气。
钢包车由于钢包外表面有高温的辐射（通常在一百度左右）进而不方便使用蓄电池供电的电动平车，而钢包里面的钢水蒸汽蒸发后凝结成的钢渣掉落在轨道上会造成轨道导电不良，进而使电路不通，影响使用效果，
因此钢包车多采用电缆卷筒供电，钢包车电缆卷筒也需安装在距离钢包较远的地方，避免高温的辐射影响使用效果，钢包车电缆卷筒供电的钢包车采用交流电机，为380V交流电，因此使用时需要小心，注意不能让钢水溅出烧坏电缆线、避免造成安全事故，伤及人员。
钢包车专用减速机采用的是更加先进的减速机设备及材质铸造的，能够给整个钢包车提供强劲的动力。用户使用钢包车一般是用来运输刚出炉的钢水、钢渣，这些物料的特点就是温度高，一般情况下能达到600摄氏度以上，因此，钢包车专用减速机必须设计的耐高温、耐磨。这样才能够保证钢包车在运行的过程中更加安全、平稳，从而保证操作员的人身安全。
钢包转运电动轨道平车供电方式的选型参考：
①蓄电池溶液因为是液体有沸点，且直流电器高温工作性能也不是很
理想，因此不建议使用蓄电池。
②低压轨道供电：因为轨道导电，而转运的钢水等液体容易溅落到轨
道上，影响其供电的稳定性，因此如果选用此种供电方式，要经常清扫轨道。
③拖电缆和电缆卷筒是荐用也是常用的供电方式，防护简单、成本低
且耐高温性能好。
