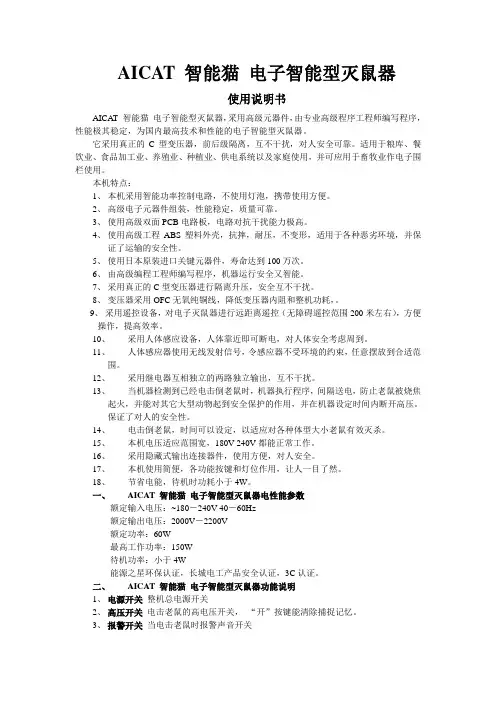

AICAT 智能猫电子智能型灭鼠器

使用说明书

AICAT 智能猫电子智能型灭鼠器,采用高级元器件,由专业高级程序工程师编写程序,性能极其稳定,为国内最高技术和性能的电子智能型灭鼠器。

它采用真正的C型变压器,前后级隔离,互不干扰,对人安全可靠。适用于粮库、餐饮业、食品加工业、养殖业、种植业、供电系统以及家庭使用,并可应用于畜牧业作电子围栏使用。

本机特点:

1、本机采用智能功率控制电路,不使用灯泡,携带使用方便。

2、高级电子元器件组装,性能稳定,质量可靠。

3、使用高级双面PCB电路板,电路对抗干扰能力极高。

4、使用高级工程ABS塑料外壳,抗摔,耐压,不变形,适用于各种恶劣环境,并保

证了运输的安全性。

5、使用日本原装进口关键元器件,寿命达到100万次。

6、由高级编程工程师编写程序,机器运行安全又智能。

7、采用真正的C型变压器进行隔离升压,安全互不干扰。

8、变压器采用OFC无氧纯铜线,降低变压器内阻和整机功耗,。

9、采用遥控设备,对电子灭鼠器进行远距离遥控(无障碍遥控范围200米左右),方便

操作,提高效率。

10、采用人体感应设备,人体靠近即可断电,对人体安全考虑周到。

11、人体感应器使用无线发射信号,令感应器不受环境的约束,任意摆放到合适范

围。

12、采用继电器互相独立的两路独立输出,互不干扰。

13、当机器检测到已经电击倒老鼠时,机器执行程序,间隔送电,防止老鼠被烧焦

起火,并能对其它大型动物起到安全保护的作用,并在机器设定时间内断开高压。

保证了对人的安全性。

14、电击倒老鼠,时间可以设定,以适应对各种体型大小老鼠有效灭杀。

15、本机电压适应范围宽,180V-240V都能正常工作。

16、采用隐藏式输出连接器件,使用方便,对人安全。

17、本机使用简便,各功能按键和灯位作用,让人一目了然。

18、节省电能,待机时功耗小于4W。

一、AICAT 智能猫电子智能型灭鼠器电性能参数

额定输入电压:~180-240V 40-60Hz

额定输出电压:2000V-2200V

额定功率:60W

最高工作功率:150W

待机功率:小于4W

能源之星环保认证,长城电工产品安全认证,3C认证。

二、AICAT 智能猫电子智能型灭鼠器功能说明

1、电源开关整机总电源开关

2、高压开关电击老鼠的高电压开关,“开”按键能清除捕捉记忆。

3、报警开关当电击老鼠时报警声音开关

4、时间设定/标准/加长电击老鼠电击时间设定标准时间或加长时间

5、电源灯电源指示灯。

6、高压灯电击老鼠时,高压有输出时亮灯,高压无输出时灭灯。

7、报警灯设定电击老鼠有报警声音时亮灯,无报警声音时灭灯。

8、时间灯设定标准时间或加长时间,为标准时间时亮灯,为加长时间时灭灯。

9、人体感应灯当无线人体感应器感应人体靠近时,无线感应器发射信号,被机器接

收并译码处理,确认有人体靠近时,感应灯亮起,切断高压并报警,延时一段时间。

10、捕捉记忆灯当电击到老鼠时,该记忆灯亮起记录。

11、独立线路“1”灯

熄灭:与高压线路联通,待机中。

绿灯:电击老鼠或捕捉老鼠中,绿灯亮起。

红灯:与高压线路断开,捕捉老鼠完成。

12、独立线路2灯

熄灭:与高压线路联通,待机中。

绿灯:电击老鼠或捕捉老鼠中,绿灯亮起。

红灯:与高压线路断开,捕捉老鼠完成。

三、AICAT 智能猫电子智能型灭鼠器捕鼠原理

当老鼠接触高压导线时,高压电流通过老鼠身体与大地之间形成回路。本机获取信息,通过CPU进行处理,确认有老鼠被电击或捕捉后,发出指令,各功能指示灯进而按照指令做出相应动作并指示,报警器进行报警,并且控制各线路间隔输送高压电击老鼠。同时老鼠在高压电流的作用下,老鼠不能动弹,全身麻热窒息直至死亡。

四、使用方法

1、先布好线,并连接上本机输出高压线。(布线方法参考第“五”、“六”项)

2、按电源开关开,机器通电,此时高压未有输出。

3、接通电源之后,机器各功能灯开始顺序闪烁,并对机器进行自检。

4、对机器进行报警,时间等设置。(开机后,机器默认设置为报警开,时间设定

为标准时间,报警为开,标准时间灯亮起。推荐使用默认设置。)

5、按高压开关开,灭鼠器输出高压,当按开高压开关开时,机器即报警,可能都

是布线有短路现象,请马上按下电源开关“关”键,停止输出高压,并对布线

重新进行检查。

6、当某一线路有电击捕捉老鼠时,对应的线路灯绿灯亮起并有规律的闪烁,在机

器设定时间过后,相应线路红灯亮起,灭鼠器自动断开该线路高压,方可进入

现场清除死鼠。当有电击老鼠时,捕捉记忆灯亦同时亮起记忆,捡去死鼠后,

按下高压开关“开”按键,即可清除记忆,并恢复该线路与高压的联通。

五、布线方法

1、AICAT 智能猫电子智能型灭鼠器适用任何地区

2、室内灭鼠无须挪动大量物品布线,只需要拦截老鼠的饮食和饮水通道进行布

线,3-6天即可捕杀净室内老鼠。

3、在干燥的地面、瓷砖、水泥地面上捕鼠时须沿线洒上水,增加地面湿度。但需

要注意洒水时,不能洒到绝缘管上或固紧高压线的物体上(例如缠线了绝缘胶

的铁钉或竹签)。在木地板上捕鼠时应该在高压线下铺上金属板,或者是铺上

洒湿了的报纸,地线连在金属板上或压在湿报纸下;或利用专用的捕鼠三角架

等进行布线。

4、上套上绝缘管,裸线固定在绝缘管上。(注:捕鼠裸线直径最好在-之间。)

5、捕鼠高压线不要拉在太斜的坡上,以防老鼠触电晕倒后下溜,脱离高压线逃跑。

6、布线时,应该提前准备,老鼠活动的时间一般在傍晚17点至凌晨3点左右。

7、可以预先布好线,但不接灭鼠器,让老鼠对陌生事物先熟悉了,不致于让老鼠

产生陌生、畏惧,更容易灭鼠。

8、老鼠是一种感觉很灵敏的动物,而且很聪明。处理老鼠最好远离灭鼠现场,要

见一个,处理一个,同时不能大声叫喊。

9、捕鼠高压导线必须拉紧,离开地面3-5厘米的高度。

10、捕鼠高压导线若需要穿越过人行通道,可用绝缘的导线代替,或在导线上

缠绕绝缘胶,防止发生意外。

六、布线示意图

七、人体感应器使用

1、安装位置:墙面或墙角安装,高度距地面米-米。

2、安装方法:(见图)

(1)、将安装支架用两个螺钉固定在墙面上;

(2)、将调节旋转球压入支架;

(3)、将探测器扣上旋转球上的卡条;

(4)、将拉杆天线拉出,并把感应器电源开关打在(ON)位置。

(5)、灭鼠器布线,请布置在人体感应器监控范围内。

3、安装指导及注意事项:

(1)、不要对着冷热源;

(2)、尽量避免阳光直射;

(3)、不要安装在不牢固的地方;

(4)、不要对着金属墙面安装;

(5)、安装位置尽量避开高压线;

(6)、10KG以上的宠物才能触发探测警报,现场请勿让宠物进入。

(7)、探测范围内不得有隔屏、家具、大型盆景或其他隔离物。

注意:

● 勿跌落、撞击探测器,以免损伤内部电路;

● 勿触摸传感器或镜片以免脏污引起灵敏度降低;

● 应定期对探测器做步行测试;

● 同一防护区内不能安装2只以上的探测器;

● 初始化时一定要保持探测区内无活动干扰约2 分钟后,再进行测试

或使用。

4、测试:

(1)、通电:通电后红色灯闪烁一次开始初始化(此时

探测区内不要有人活动);十几秒后,初始化即完成。

(2)、一般步行测试:通电无干扰2 分钟后(此时进入

稳定工作状态),进行步行穿越探测区域测试,保证每次有

效报警,如有漏报说明安装高度角度和位置有误,要进行

调整。

(3)、当感应器红色灯闪烁,则检测到有人体活动。感应器每隔5-16秒检测一次。

(3)、当感应器橙黄色灯闪烁提示电池电量低时,请拆开感应器外壳,更换9V层叠电池。

八、遥控器使用

1、遥控器“开”:遥控高压开,同时也清除灭鼠记忆。

2、遥控器“关”:遥控高压关。

3、遥控器“警报”:遥控主机报警开或关。

九、售后服务

1、非人为损坏,一个月内有质量问题包换新机,一年免费保修,五年有偿保修(只收

取零件费)。

2、灭鼠器外壳螺钉由红胶封紧,擅自拆开外壳,破坏胶封,灭鼠器CPU即时自行销毁,

并不予以保修。

3、经销商务必详细填写保修卡,并即时生效,否则不予以保修。

十、相关防鼠灭鼠知识,以供参考。

电子灭鼠方式是目前能做到的以较短的时间里下降老鼠密度的最佳灭鼠方法,将流窜到室内的鼠害控制在最小密度,大大提高了灭鼠效果。特别是在鼠害密度较高的区域(如餐饮食堂厨房、仓储、养殖饲料场等等)是最适宜使用电子捕鼠器集中时间段进行防治消杀,日常对周围外环境投放鼠药并定期清理死鼠,对不能投放鼠药的地方进行投放粘鼠板或捕鼠笼处理

(物理防治),高峰期过后进行密封鼠洞处理,多种方式相结合,一般情况下两个月内可以达到国家爱卫会规定标准或低于爱卫会标准。传统的电鼠方式和器械需要专业技术人员操作,具有一定危险性。“AICAT智能猫”新型电子捕鼠器从普通用户使用角度出发,操作简便人性化(高档机低价格,实用性强,为民除害为原则)。同时确保安全第一的电鼠第一准则,安全保障是:1、该电子捕鼠器具有人鼠分辨系统(具备当人接近能自动断电的功能项),2、击鼠完毕自动断电(防止发生死鼠着火、产生焦味),3、遥控控制(操作人员在听到音乐报讯知道击鼠完毕准备去捡鼠时,为确保人身安全可利用遥控器在遥控有效接收范围内控制主机输出电源断电或送电)等多重安全设置,这几大功能是传统的土制电猫和其他国内同类产品所没有的,是国内最高性能和技术的电子灭鼠器。

AICAT 智能猫电子智能型灭鼠器

附件清单

1、主机1台

2、遥控器1个

3、人体感应器1个

4、连接线2对

5、说明书1份

6、保修卡一张
