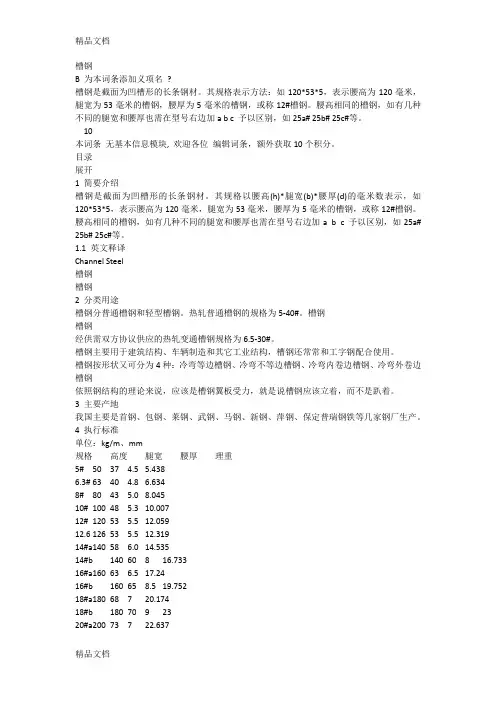

角钢槽钢的详细参数

槽钢

B 为本词条添加义项名?

槽钢是截面为凹槽形的长条钢材。其规格表示方法：如120*53*5，表示腰高为120毫米，腿宽为53毫米的槽钢，腰厚为5毫米的槽钢，或称12#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

10

本词条无基本信息模块, 欢迎各位编辑词条，额外获取10个积分。

目录

展开

1 简要介绍

槽钢是截面为凹槽形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

1.1 英文释译

Channel Steel

槽钢

槽钢

2 分类用途

槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为5-40#。槽钢

槽钢

经供需双方协议供应的热轧变通槽钢规格为6.5-30#。

槽钢主要用于建筑结构、车辆制造和其它工业结构，槽钢还常常和工字钢配合使用。

槽钢按形状又可分为4种：冷弯等边槽钢、冷弯不等边槽钢、冷弯内卷边槽钢、冷弯外卷边槽钢

依照钢结构的理论来说，应该是槽钢翼板受力，就是说槽钢应该立着，而不是趴着。

3 主要产地

我国主要是首钢、包钢、莱钢、武钢、马钢、新钢、萍钢、保定普瑞钢铁等几家钢厂生产。

4 执行标准

单位：kg/m、mm

规格高度腿宽腰厚理重

5# 50 37 4.5 5.438

6.3# 63 40 4.8 6.634

8# 80 43 5.0 8.045

10# 100 48 5.3 10.007

12# 120 53 5.5 12.059

12.6 126 53 5.5 12.319

14#a 140 58 6.0 14.535

14#b 140 60 8 16.733

16#a 160 63 6.5 17.24

16#b 160 65 8.5 19.752

18#a 180 68 7 20.174

18#b 180 70 9 23

20#a 200 73 7 22.637

20#b 200 75 9 25.777

22#a 220 77 7 24.999

22#b 220 79 9 28.453

25#a 250 78 7 27.41

25#b 250 80 9 31.335

25#c 250 82 11 35.26

28#a 280 82 7.5 31.427

28#b 280 84 9.5 35.832

28#c 280 86 11 40.219

30#a 300 85 7.5 34.463

30#b 300 87 9.5 39.173

30#c 300 89 11.5 43.883

32#a 320 88 8 38.083

32#b 320 90 10 43.107

32#c 320 92 12 48.131

36#a 360 96 9 47.814

36#b 360 98 11 53.466

36#c 360 100 13 59.118

40#a 400 100 10 58.928

40#b 400 102 12.5 65.208

40#c 400 104 14.5 71.488

5 编号

①用国际化学元素符号和本国的符号来表示化学成份，用阿拉伯字母来表示成份含量：如：中国、俄国12CrNi3A②用固定位数数字来表示钢类系列或数字；如：美国、日本、300系、400系、200系；③用拉丁字母和顺序组成序号，只表示用途。

6 规格设定

槽钢的规格主要用高度（h ）、腿宽（b ）、腰厚度（d ）等尺寸来槽钢(3张)表示，目前国产槽钢规格从5 ―40 号，即相应的高度为5 ―40cm 。在相同的高度下，轻型槽钢比普通槽钢的腿窄、腰薄、重量轻。18 ―40 号为大型槽钢，5 ―16 号槽钢为中型槽钢。进口槽钢标明实际规格尺寸及相关标准。槽钢的进出口定货一般是在确定相应的碳结钢（或低合金钢）钢号后，以使用中所要求的规格为主。除了规格号以外，槽钢没有特定的成分和性能系列。槽钢的交货长度分定尺、倍尺二种，并在相应的标准中规定允差值。国产槽钢的长度选择范围根据规格号不同分为5 ―12m 、5 ―19m 、6 ―19m 三种。进口槽钢的长度选择范围一般为6 ―15m 。

7 剪切工艺优化

7.1 存在问题及分析

安阳钢铁股份有限公司第一轧钢厂中400mm机组是以生产中号角钢和槽钢为主的型材机组，年产量65万吨，其中槽钢产品规格为638～1208，产量约占总产量的25%。成品槽钢的分段作业采用1台400t冷剪机进行。槽钢剪切质量对后续工艺，特别是焊接质量影响较大，若剪切断口处存在塌肩、毛刺、撕裂、切斜等缺陷，则会使槽钢对接时存在较大缝隙，影响焊接质量，特别是强度指标，从而造成较大的安全隐患。安钢垂400mm机组随生产节奏和产量的提高，上述剪切缺陷越来越突出，剪切质量内控达标率仅为94.2%。而且剪刃的使用寿命越来越短，平均每班更换一次，造成生产成本和职工劳动强度增加。针对这些问题，从工艺、技术和操作上进行了认真分析，并提出了相应改进措施，取得了较好效果。1、工艺

原因

槽钢剪切工艺优化1

该机组的设计能力为20万t/a，但现在的产量达到了60万t/a，冷床区生产能力不足的问题很突出，与生产角钢相比，槽钢的冷却速度较慢，从而造成剪切时槽钢温度较高，极易出现塌肩、毛刺、撕裂等缺陷，并且对剪刃寿命的影响较大。2、剪刃设计原因槽钢剪刃设计的基本依据是槽钢成品孔型形状，如图1所示(以100#槽钢为例)。这种设计在剪切过程中易出现以下问题：一是槽钢两肩部与其他部分相比，相对较厚，所需剪切力也较大，剪刃磨损较快，剪刃使用一段时间后。这一部分相对磨损量大，致使肩部间隙较大，易出现塌肩现象；二是槽钢两腿与腰部处相比，由于剪切角度的影响，当剪刃磨损后，在剪切两腿时，剪切量变小，腿部剪切由通常的剪断变成了撕断，槽钢腿端面极易出现毛刺；三是上、下剪刃腿部斜度与槽钢成品孔型基本一致，这样在剪切时腿部基本同时受力，剪切力较大，剪刃磨损较快，一方面腿端剪切压痕严重，另一方面剪刃老化后，极易出现槽钢剪切部分撕裂、毛刺较多的现象。后两点是影响槽钢剪切质量的主要原因。

7.2 改进措施

针对上述3个问题，分别采取了相应措施。1、针对冷床冷却速度慢的问题，在冷床区增加了水雾风机来提高冷床区的冷却速度，又在剪机前一个倍尺处增加了一组水雾喷头，降低槽钢剪切部分的温度，从而避免了因钢温高而造成的剪切缺陷。

槽钢剪切工艺优化2

2、针对槽钢剪刃设计存在的问题，结合生产实际情况，将剪刃设计为图2所示的形状(以100#槽钢为例)。上剪刃宽度由100mm改为99mm，减少上剪刃在左右方向的间隙，改善槽钢两角部的剪切质量；下剪刃两角部圆弧尺寸由R8mm改为R7mm，提高两角部的剪切重叠量，改善槽钢肩部剪切质量；下剪刃上边宽度由79mm改为80mm，下边宽度由97mm改为94mm，使下剪刃腿端斜度小于槽钢成品孔型斜度，这样在腿部剪切时，腿部上、下方向上不会同时受力，从而减少剪切力，改善剪切质量。

3、通过对各规格槽钢实际剪切质量和剪切间隙进行数据回归分析，制定了每种规格的剪切间隙规范，具体为：63#槽钢为0.20～0.30mm、80#槽钢为0.20～0.35mm、100#槽钢为0.25～0.35mm，120#槽钢为0.25～0.40mm，并做出厚度为0.20～1.00mm的不同垫片。每次更换剪刃时，先测量间隙，再选择相应的垫片，确保剪切间隙控制在工艺要求范围内。

8 进出口情况

我国槽钢的进口量大于出口量。分单纯性进口及随同成套工程引进进口等两个渠道。近年我国沿海几大港口（大连、天津、秦皇岛、连云港等）在新建、扩建油、煤、粮等大宗进出口商品自动装卸工程中，随着主体设备引进的同时，大型槽钢的进口量也在增加。主要生产国家和地区为日本、俄罗斯、西欧。

9 外观要求

槽钢的表面质量及几何形状的允许偏差在标准中有具体规定。一般要求表面不得存在用上有害的缺陷，不得有显著的扭转，规定槽钢波浪弯（镰刀弯）的允许值及各规格槽钢面形状的有关参数（h ，b ，d ，t 等）的数值、允差值。槽钢几何形状不正确的主要表现是：角、腿扩及腿并等。

10

规格高度腿宽腰厚截面面积（cm2）理重

5# 50 37 4.5 6.928 5.438

6.3# 63 40 4.8 8.451 6.634

6.5# 65 40 4.3

6.709

8# 80 43 5.0 10.248 8.045

10# 100 48 5.3 12.748 10.007

12# 120 53 5.5

12.059

12.6 126 53 5.5 15.692 12.319

14#a 140 58 6.0 18.516 14.535

14#b 140 60 8 21.316 16.733

16#a 160 63 6.5 21.962 17.24

16#b 160 65 8.5 25.162 19.752

18#a 180 68 7 25.699 20.174

18#b 180 70 9 29.299 23

20#a 200 73 7 28.837 22.637

20#b 200 75 9 32.837 25.777

22#a 220 77 7 31.846 24.999

22#b 220 79 9 36.246 28.453

25#a 250 78 7 34.917 27.41

25#b 250 80 9 39.917 31.335

25#c 250 82 11 44.917 35.26

28#a 280 82 7.5 40.034 31.427

28#b 280 84 9.5 45.634 35.832

28#c 280 86 11.5 51.234 40.219

30#a 300 85 7.5

34.463

30#b 300 87 9.5

39.173

30#c 300 89 11.5

43.883

32#a 320 88 8 48.513 38.083

32#b 320 90 10 54.913 43.107

32#c 320 92 12 61.313 48.131

36#a 360 96 9 60.910 47.814

36#b 360 98 11 68.110 53.466

36#c 360 100 13 75.310 59.118

40#a 400 100 10.5 75.068 58.928

40#b 400 102 12.5 83.068 65.208

40#c 400 104 14.5

71.48810

允许偏差(mm)型号5 6.3 6.5 8 10 12 12.6 14 16 18高度h ±1.5 ±2.0 ±2.0 ±3.0 ±3.0腿宽

b ±1.5 ±2.0 ±2.5 ±3.0 ±3.5腰厚d ±0.4 ±0.5 ±0.6 ±0.7 ±0.8弯腰挠度不应超过

0.15d通常长度5 ～12m 5 ～19m 6 ～19m词条图

角钢

B 为本词条添加义项名?

截面形状主要为直角形的型钢。可分为等边角钢和不等边角钢。

基本信息

中文名称

角钢

俗称

角铁

外形

两边互相垂直成角形的长条钢材

分类

等边角钢和不等边角钢

材质

碳素结构钢

原料钢坯

低碳方钢坯

目录

展开

1 种类规格

2 进口出口

3 外观质量

4 化学成分

5 规格标准

6 机械性能

7 理论重量

1 种类规格

主要分为等边角钢和不等边角钢两类，其中不等边角钢又可分为不等边等厚及不等边不等厚两种。

角钢的规格用边长和边厚的尺寸表示。目前国产角钢规格为2—20号，以边长的厘米数为号数，同一号角钢常有2—7种不同的边厚。进口角钢标明两边的实际尺寸及边厚并注明相关标准。一般边长12.5cm以上的为大型角钢，12.5cm—5cm之间的为中型角钢，边长5cm以下的为小型角钢。

进出口角钢的定货一般以使用中所要求的规格为主，其钢号为相应的碳结钢钢号。也即角钢除了规格号之外，没有特定的成分和性能系列。角钢

角钢

角钢的交货长度分定尺、倍尺两种，国产角钢的定尺选择范围根据规格号的不同有3—9m、4—12m、4—19m、6—19m四个范围。日本产角钢的长度选择范围为6—15m。

不等边角钢的截面高度按不等边角钢的长边宽来计算。指断面为角形且两边长不相等的钢材。是角钢中的一种。其边长由25mm×16mm～200mm×l25mm。由热轧轧机轧制而成。一般的不等边角钢规格为；∠50*32--∠200*125 厚度为4-18mm

不等边角钢广泛应用于各种金属结构、桥梁、机械制造与造船业、各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库等

2 进口出口

我国进口、出口角钢各有一定批量，主要从日本、西欧进口。角钢

角钢

出口输往地区主要为港澳、东南亚、拉美及阿拉伯国家等。

出口生产企业主要为辽宁、河北、北京、上海、天津等省市的钢铁厂（轧钢厂）。

进口角钢品种多为大型、小型角钢及特殊形状角钢，出口品种多为中型角钢如6号、7号等。

3 外观质量

角钢的表面质量在标准中有规定，一般要求不得存在使用上有害的缺陷，如分层、结疤、裂缝等。

角钢几何形状偏差的允许范围在标准中也有规定，一般包括弯曲度、边宽、边厚、顶角、理论重量等项，并规定角钢不得有显著的扭转。

4 化学成分

（1）成分指标：角钢的化学成分属一般结构用轧制钢材系列，主要检验指标为C、Mn、P、S四项。根据牌号不同，含量各有差别，大致范围为C<0.22%、Mn：0.30—0.65%、P<0.060%、S<0.060%。

（2）检验方法：检测上述化学成分时，常用的标准检验方法有GB223、JISG1211—1215、BS1837、BS手册19、ГОСТ22536等。

5 规格标准

GB/T2101—89（型钢验收、包装、标志及质量证明书的一般规定）；GB9787—88/GB9788—88（热轧等边/不等边角钢尺寸、外形、重量及允许偏差）；JISG3192—94（热轧型钢的形状、尺寸、重量及其容许差）；DIN17100—80（普通结构钢质量标准）；ГОСТ535—88（普通碳素型钢技术条件）。

根据上述标准规定，角钢应成捆交货、其捆扎道次、同捆长度等应符合规定。角钢一般属裸装交货，运输和储存均需注意防潮。

6 机械性能

（1）检验方法：

①拉伸试验方法。常用的标准检验方法有GB/T228-87、JISZ2201、JISZ2241、ASTMA370、ГОСТ1497、BS18、DIN50145等；②弯曲试验方法。常用的标准检验方法有GB/T232-88、JISZ2204、JISZ2248、ASTME290、ГОСТ14019、DIN50111等。

（2）性能指标：考核角钢性能的检验项目主要为拉伸试验和弯曲试验。指标包括屈服点、抗拉强度、延伸率及弯曲合格等项。

7 理论重量

每米重量=0.00785*（边宽+边宽-边厚）*边厚

例如50*5角钢：（50+50-5）*5*0.00785=3.73（此算法只能粗略算出角钢重量，实际以五金手册为准！）

1基本介绍

工字钢也称钢梁（英文名称I Beam)，是截面为工字形的长条钢材。工字钢分普通工字钢和轻型工字钢，H形钢三种。工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械

等。工字钢普通工字钢和轻型工字钢的翼缘由根部向边上逐渐变薄的，有一定的角度，普通工字钢和轻型工字钢的型号是用其腰高毫米数的阿拉伯数字来表示，腹板、翼缘厚度和翼缘宽度不同其规格以腰高( h)×腿宽(b)×腰厚(d)的毫数表示，如―普工160×88×6‖，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的普通工字钢。/―轻工160×81×5‖，即表示腰高为160毫米，腿宽为81毫米，腰厚为5毫米的轻型工字钢。普通工字钢的规格也可用型号表示，型号表示腰高的毫米数，如普工16#。腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如普工32#a、32#b、32#c等。热轧普通工字钢的规格为10-63#。经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢

钢板进行焊接拼接而成。而量大的话，通常考虑使用力学性能与之相当的HW 、HN型钢代替。

HW 工字钢主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱

HM 型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台

HN 型钢高度和翼缘宽度比例大于等于2; 主要用于梁

普通工字钢的用途相当于HN型钢;

3适用范围

普通工字钢，轻型工字钢，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。工字钢的使用应依据设计图纸的要求进行选用。

4尺寸设计

H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。不同于普通工字钢的是H型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。其尺寸构成合理系列，型号齐全，便于设计选用。

在结构设计中选用工字钢应依据其力学性能，化学性能，可焊性能，结构尺寸等选择合理的工字钢进行使用。

5焊接工艺

H型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。普通工字钢都是轧制截面，由于生产工艺差，翼缘内边有1：10坡度。H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼缘较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧，因此，其轧制工艺和设备都比普通轧机复杂。国内可生产的最大轧制H 型钢高度为800mm，超过了只能是焊接组合截面。

窄翼缘h型钢适用于梁或压弯构件，而宽翼缘h型钢和h型钢桩则适用于轴心受压构件或压弯构件。普通工字钢、轻型工字钢与HW、HN型钢相比，等重量前提下，w、ix、iy 都不如H型钢

6相关公式

截面高度H工字钢

截面宽度B

腹板厚度Tw

翼缘厚度Tf

交接圆弧半径Rw

RA=RB=P/2

Mc=Mmax=Pl/4

fc=fmax=Pl^3/48EI

θA=θB=Pl^2/16EI

符号意义及单位

P ——集中载荷，N；

q ——均布载荷，N；

R ——支座反力，作用方向向上者为正，N；

M ——弯矩，使截面上部受压，下部受拉者为正，Nm；

Q ——剪力，对邻近截面所产生的力矩沿顺时针方向者为正，N；

f ——挠度，向下变位者为正，mm；

θ ——转角，顺时针方向旋转者为正，°；

E ——弹性模量，Gpa；

I ——截面的轴惯性矩，m^4；

ξ=x/l，δ=x'/l，α=a/l，β=b/l，γ=c/l

从两方面考虑：

第一，从梁的剪切应力考虑

第二，从弯曲正应力考虑。

从型钢表中可以查到它的最大可用剪切强度T

Tmax=Q/Ib[BH^2/8-<(B-b)h^2>/8]

式中: Tmax为最大剪切强度。把可用剪切强度T代进去，可算出梁的最大承受载荷。

Q为均布载荷

I为工字钢的截面惯矩可在型钢表中查得(cm^4).

B为工字钢截面的最大宽度。

b为工字钢截面的最小宽度

h为工字钢最小宽度截面的高度。

H为工字钢最大宽度截面的高度

正应力的计算：

Ysigma=M/W

M=最大弯矩=载荷乘距离

W=抗弯模量。

设Ysigma=允许的最大应力，可得出载荷的最大值。

普通工字钢规格表

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R 2 – r 2 ）]

h= 高

b= 腿长

d= 腰厚

t= 平均腿厚

R= 内弧半径

r= 端弧半径

求250 mm × 118mm × 10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（10 2 –5 2 ）]= 42.03kg
