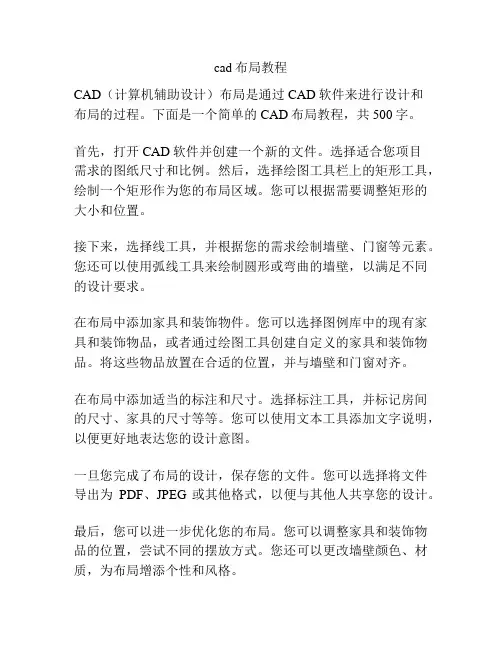

cad生成布局操作步骤

第3个方法：

这个方法不需要上面这些计算和设置

而是直接画图，按照1：1的比例画图

也就是把CAD的一个单位当作1毫米，所有的图形都按照这个规定来画

比例的调整则是利用CAD的“布局”来设置

布局的作用就是用来设置图纸比例的和排版的

布局的操作，需要理解一些基本概念：模型空间、图纸空间

具体的步骤我就不重复了了，参考以下：：

====================================================================== =======================================================

AutoCad 图纸空间(Paper Space)

新上路的兄弟们先来了解一下所谓模型空间和图纸空间（Model Space& Paper Space）。模型空间是建模的场所，我们所建立的对象以及模型等的信息都在这里。而图纸空间则可以当作一张空白图纸，我们可以通过一定的手段把模型空间内的东西映射到这里，相当于我们通过窗户去看窗外的景色，这种“映射源”与“映射图象”的比例关系可是自行设定精确的值，比如1：100。于是，我们如果在图纸空间中建立多个窗户，而各个窗户的映射比例设置为不同的数值，那么也就实现了一张图纸中各部分分别有不同的比例。

这两种空间的最大不同在于对三维对象的处理上，Model Space中三维对象可以进行操作，比如你建立了一个三维实体，那么我们可以查询它的实体特性，如质量、转动惯量、等。而在Paper Space中也可以建立对象，但数据本质上是二维的！就像一个画家的画再怎么逼真，那也只是一种“模拟的效果”而已，使得看起来“像一个真正的东西”，但事实上仍然是一个平面！

此外，如果我们进入了图纸空间，是不能够修改模型空间内的对象的，只有进入图形空间方能进行修改。

似乎很复杂的样子？呵呵，其实不然。首先，进行空间切换就像使用LINE命令一样简单；其次，建立窗户并把窗户放置在合适的地方（建立窗户的命令别名是“MV”，这个“窗户”的术语叫“浮动视口”，“浮动视口”与一条直线或一个圆一样，也是一个CAD的对象（Objece），但只能在图纸空间建立，它的移动仍然用MOVE命令）；第三，确定各映射比例，只需要ZOOM一下。

首先是绘图，和平常一样，在黑色的屏幕背景（模型空间）下绘制，仍然是推荐使用自己的DWT文件（由于我们要使用图纸空间，DWT文件有几个地方要设置好，稍后再说，现在不去管它），先随便画个正方形来试验一下，注意不论最终要以多大的比例出图，都用1：1的单位绘图，画一毫米就输入1，10米就是10000，即一个图形单位作为1毫米。假设这个正方形的边长为一米，那么输入的数值为1000，怎么画正方形就不用说了吧？呵呵~~~~，另外，可能由于绘图区域的“图限”不够大，这1000不能够完全显示出来，没关系，双击鼠标中键，即命令ZOOM _ E 即可。

画好以后，鼠标单击黑色屏幕下方的“布局1”按钮（英文版是“LAYOUT1”，默认的有两个布局），这时命令栏显示“正在重生成布局”，并弹出一个对话框（页面设置对话框），有两个标

签，一个是“打印设备”，单击之，在打印设备列表框中选择一个打印机名称，选择“无”（现在先不管电脑是否已经安装打印机），再单击“布局设置”标签，在图纸列表框中选择ISO A3（横向）图纸，尺寸为420 × 297，别的地方设置先不管，单击“确定”。

这时可以看到屏幕出现一张白纸，并有虚线显示打印机打印范围，我们可以用DIST命令测量一下图纸的对角线长度，果然是A3。同时在白纸上出现“一个方形的框”，而且这个框的图层是绘图时的当前层，框内就是刚才画好的正方形，这个框就是上次我说的“浮动视口”，也就是“窗户”，这是CAD自己建立的一个窗户及映射。试着用鼠标在浮动视口内选择那个正方形，无论怎么选都不能选中的，因为现在是在图纸空间，是不能对模型空间的对象进行操作的。但可以选择这个浮动视口，也可以对浮动视口进行各种编辑，如MOVE、COPY、ERASE等等。选择浮动视口边界后，有四个夹点，任选一个夹点进行拉动，可以调整浮动视口的大小，把它拉到和图纸边界差不多大小，即400×200左右。浮动视口的属性也可以用CTRL+1 打开属性栏来查看。

关键是下边：：

正方形的边长为1000毫米，在A3的图纸上打印，比例应该大致为多少呢？图纸宽297毫米，我们用1：10的比例来试验：边长1000毫米的正方形，用1：10的比例打印出来，如果用尺子在图纸上量的话，应该是100毫米，也就是十厘米，没错吧？

双击浮动视口内部任意一点，看见浮动视口变成了粗线，这时我们已经从图纸空间进入了模型空间，但是这个模型空间仍然是白色的背景，这个模型空间叫做“图纸模型空间”，它与黑色的模型空间是同一空间。

试着选择正方形，这时就可以选择了，而我们的鼠标的靶框是不能超出这个粗线的浮动视口范围的。可以在白色的模型空间内再绘图，或编辑对象，用LINE试一下，同黑色背景中LINE完全相同。好了，把这条直线DELETE，如果有鼠标中键（滚轮）的话，试试转动滚轮，所绘的正方形可以缩放，而按住滚轮移动鼠标，则是对图形进行PAN，所有在黑色屏幕背景（建模模型空间）的命令此时都可以使用，方法也完全一样。

既然可以对我们所绘制的正方形进行缩放，那么可不可以缩放到我们所需要的比例，即1：10呢？当然！在缩放后我们可以DIST测量一下看在图纸上是不是10厘米。如果用鼠标滚轮来缩放，那是很不精确的，这里需要用ZOOM命令，ZOOM，回车，有如下提示：

[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>:

别的选项我们不管它，现在在提示后输入字母：S回车

即我们用的是提示中的“比例(S)”选项，

输入：1/10XP回车

OK，我们可以看到正方形在缩放，然后鼠标双击浮动视口外部的任意点，浮动视口边线由粗线变回原样，则回到了图纸空间。我们用命令DIST 测量图纸上的正方形边长，则为100个单位，即已经达到1：10比例缩放的目的。

注意提示中的“输入比例因子（nX 或nxP）”，这里说明一下，n是指比例因子，X表示“相对”，P表示“图纸空间”，如1/10XP 则表示“相对图纸空间缩放为1/10。

小结一下：

1、首先单击“布局”标签进入图纸空间，而单击“模型”标签则进入模型空间（黑色）。

2、浮动视口只能在图纸空间建立，而且其图层是在当前层上。

3、双击浮动视口内部任意点，则进入模型空间（白色），双击浮动视口外部任意点，则回到图纸空间。

4、双击浮动视口内部后，用ZOOM命令及nXP选项使得我们在黑色背景下按照1：1绘制的图形缩放为我们所需要的比例，而且是相对图纸来进行缩放。此外，我们可以使用PAN 命令（或按住鼠标中键）来任意平移图形，平移到图纸上合适的位置。

5、DIST命令的使用，当我们在模型空间时，测量出来的是实际长度，例如1000，而在图纸空间则测量出的是图纸上的长度，也就是我们打印出来的长度，例如420× 297 ，所以可以用DIST来验证比例是否正确。

6、由于鼠标滚轮也可以缩放，所以我们nXP后，若没有回到图纸空间，不要转动滚轮，否则比例又改变了。而若回到了图纸空间，再转动滚轮，缩放的是图纸，怎么测量，那个正方形还是100个单位，即10厘米。

7、浮动视口可以用夹点改变大小，并MOVE到合适的位置，或者进入模型空间通过PAN

图形到合适的位置。

帖子又够长了，看来我的话很罗嗦啊，还是详细些好，呵呵~~~~~，

再说一点，CAD第一次进入一个布局，就会自行建立一个浮动视口，而一个通常是不够用的，我们可以自己建立，命令是：MV（或“视图VIEW”菜单—>视口VIEWPORT—>新建视口）

昨天预告的几个问题还没说完，新的问题又来了，比方说文字啊，尺寸标注啊，以及在模型空间按照1：1绘制图形时会出现整体图和细部图大小相差很大，应该如何放置我们的图形？还有打印时，浮动视口线也会被打印出来，怎么办？还有如果要打印三维视图又该如何？

图纸空间操作——大结局

一般我们只需要四边形的浮动视口，不过如果要多边形的或者圆的也可以，如下操作：视图菜单------->视口——>多边形视口

或者：视图菜单——>视口——>对象

由于我们是在模型空间以1：1绘图，再到图纸空间以ZOOM_nXP命令“相对图纸缩放“，那么字体在模型空间的大小如何确定？由于制图规范规定，不同大小的字体按照一定的高差递增，最小字体我个人是用3.5毫米，假设在图纸空间以1：100打印，那么字体高就应该为350毫米，由此可见，各部分出图比例不同，那么其中的字体高度也不同，从而保证相同类型的字体（比如不同比例的图形的名称）的高度在图纸上保持一致。

注意，文本字体如上所述，尺寸标注的各属性也要按照比例放大，比方说某个图形要以1：100打印，那么这个图形上的所有标注的文字和箭头大小都应该为300（我的习惯是打印出来的标注大小为3毫米）。

所以，不同比例的图形的文字和标注都是不同大小的！！！这是因为我们在模型空间以1：1的实际尺寸绘制所致。这时候就能看出DWT的作用了，在DWT中要设置好几种不同比例的标注样式，我的标注样式有如下几个：1：10，1：25，1：50，1：100，1：150，1：250，1：500，这样直接在DWT中就不必每次都设定标注了。

文字样式就没这么多类型，在文字样式对话框中（命令：ST），只需要设定文字的字体类型（如仿宋），文字高度设置为0，那么我们每次在TEXT或MTEXT时，命令栏提示输入文字高度，直接输入300即可。若在ST对话框中确定了某个文字样式的高度，那么就不会提示输入高度。我觉得TEXT或MTEXT时再输入高度更方便一些。

另外，我们也可以不在模型空间进行标注和文字说明，而在图纸空间进行输入文字或标注，那么文字样式高度就可以确定下来；标注的文字也可确定，但是标注比例要随不同比例而改变。我个人不推荐在图纸空间进行，一是不方便，二是在图纸空间标注后，假如模型空间的图形被PAN、MOVE或被ZOOM，那么标注是不会随之改变的，因为标注是在纸上，而不是在图形上！！这就会惹出更多的麻烦，呵呵~~~~~
