钻孔灌注桩(图解)(学习建筑)

钻孔灌注桩施工

2014-10-03

钻孔灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、钻孔灌注桩和挖孔灌注桩等几类。钻孔灌注桩是按成桩方法分类而定义的一种桩型；

灌注桩特点：

1、与沉入桩中的锤击法相比，施工噪声和震动要小的多；

2、能建造比预制桩的直径大的多的桩；

3、在各种地基上均可使用；

4、施工质量的好坏对桩的承载力影响很大；

5、因混凝土是在泥水中灌注的，因此混凝土质量较难控制。

施工方法：钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种；根据成孔的方法的不同可有挖孔，冲击钻孔、旋挖成孔等等。

一般成孔施工工艺

长套筒泥浆护壁旋挖钻孔灌注桩施工流程

一：施工准备

施工准备包括：选择钻机、钻具、场地布置等。

钻机是钻孔灌注桩施工的主要设备，可根据地质情况和各种钻孔机的应用条件来选择。

二：钻孔机的安装与定位

安装钻孔机的基础如果不稳定，施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响，因此要求安装地基稳固。对地层较软和有坡度的地基，可用推土机推平，在垫上钢板或枕木加固。

为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻孔机，对有钻塔的钻孔机，先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起，准确定位，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。钻机位置的偏差不大于2cm。对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳。

施工现场桩基

钻孔灌注桩

基础工程课程设计姓名：学号：班级：成绩：

钻孔灌注桩课程设计一、设计资料及设计计算内容 1、设计荷载：公路Ⅰ级 2、上部构造、标准及其部分荷载：预应力混凝土简支空心板桥，桥面净-9+2?0.5，主梁布置见下图。主梁标准跨径L=20m，计算跨径19.5m，梁长19.96m 边板重23.767kN/m，中板重22.394（护栏、桥面铺装等均已计入）纵向风力：盖梁引起的风力1.157KN，对桩顶的力臂为7.07m 墩柱引起的风力0.85KN,对桩顶的力臂为：3.26m 横桥向按无水平力计算冲击系数：228 +μ .1 1= 3、地质水文资料：

地基土：软塑粘性土，地基土比例系数4/5000m KN m =，地基土桩侧摩阻力 KPa q k 50=，地基土内摩擦角040＝?，黏聚力为0；桩入土长度影响的修正系数 7.0＝λ，清孔系数80.00=m ，土容重3/0.10m KN =γ（已扣除浮力），地基土容许承载力KPa f a 300][0= 4、材料：钢筋：盖梁、桩柱主筋用HRB335钢筋，其他均用R235钢筋；混凝土：盖梁用C30，墩柱、钻孔灌注桩用C25。 5、构造型式见附图柱直径采用120cm ，桩直径采用140cm 6、支座型式：橡胶支座，厚28mm 7、设计标高：桥面中心标高：6.989m 盖梁顶面标高：5.873m 桩顶标高：-0.7m 地面标高：-1.2m 最大冲刷线标高：-3.2m 下部构造图 8、盖梁计算（一组） 1）永久作用计算 2）可变作用计算 3）内力组合计算 4）截面配筋设计及承载力校核

9、桥墩墩柱计算（二组） 1）永久作用计算 2）可变作用计算 3）内力组合计算 4）截面配筋计算及应力验算 10、钻孔灌注桩计算（一、二组） 1）荷载计算：永久作用、可变作用 2）桩长计算 3）桩内力计算 4）桩身截面配筋与承载力验算 5）水平位移验算三、设计依据与参考资料 1、《公路桥涵设计通用规范》，JTG D60－2004 2、《公路桥涵地基与基础设计规范》，JTG D63－2007 3、《基础工程》，王晓谋 4、《钢筋混凝土结构》 5、公路桥涵标准图 6、桥梁计算示例丛书：混凝土简支梁（板）桥第二节盖梁计算 1 荷载计算 (1)上部结构永久荷载见表3-1： (2) 盖梁自重及作用效应计算（1/2盖梁长度）图3-2

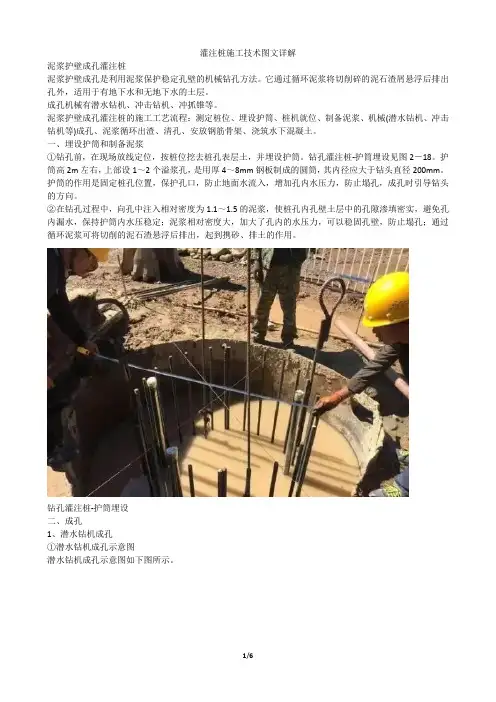

钻孔灌注桩施工工艺

钻孔灌注桩施工工艺第一节、工艺流程（一）施工工艺流程准备工作→放线定位→桩机就位→开挖到设计标高→人工开挖扩大头→清孔、验收→安放钢筋笼（注浆管随同安放）→下导管→混凝土灌注→后注浆施工→凿除桩头→桩身检验（二）工艺流程图

第二节各工艺流程做法（一）测量放线在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。当桩中心距小于3倍桩径且桩端净距小于1.0m（D＞2.0米）或桩心距小于1.5D（D＜2.0）米时，应采用间隔开挖，浇筑混凝土。桩位线定好之后，必须先试挖桩，待试挖桩成功后经有关部门进行复查，办好预检手续后再进行全面开挖工程桩。施工时相邻两桩净距小于2.5米时应采用间隔开挖，相邻桩跳挖的最小施工净距不得小于4.5米。待先批桩开挖完毕且混凝土浇筑完毕后方可再开挖另一批桩，以避免桩出现塌孔现象，确保施工安全。（二）成孔开挖桩孔垂直段采用螺旋钻施工，桩孔挖至孔底设计标高时，通知甲方会同勘察设计及有关人员共同鉴定，确定达到6层卵石层后方可扩底。当遇到施工区域受限时用洛阳铲配合人工开挖成孔。钻机就位后，钻机下必须垫枕木,钻机就位必须平正、稳固，确保施工中不发生倾斜、移动。使钻机转盘中心线、天车中心、钻头中心及桩中心位于一条沿垂线上，经当班技术人员检查，验收签字后方可钻孔。

旋挖成孔首先是动力头转动底门镶嵌斗齿的桶式钻斗切削岩土，并将原状岩土装入钻斗内，然后再由钻机卷扬机和伸缩钻杆将钻斗提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔内投入护壁泥浆或稳定液进行护壁。成孔前必须检查钻头保径装置,钻头直径、钻头磨损情况,施工过程对钻头磨损超标的及时更换。成孔中,按试施工确定的参数进行施工,设专职记录员记录成孔过程的各种参数,如钻进深度、地质特征、机械设备损坏、障碍物等情况。记录必须认真、及时、准确、清晰。旋挖钻机配备电子控制系统显示并调整钻进时的垂直度,通过电子控制和人工观察两个方面来保证钻杆的垂直度,从而保证了成孔的垂直度。钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时,可适当加快钻进速度;当软地层变为硬地层时,要减速慢进;在易缩径的地层中,应适当增加扫孔次数,防止缩径;对硬塑层采用快转速钻进,以提高钻进效率;砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度。旋挖钻机在钻进时，根据地层选用钻斗的同时，还要注意在钻进时进尺的控制。在使用旋挖斗时依据斗体的容量，一般在斗体三分之二为合适。进尺深度根据桩直径而定，也要根据地层的密度控制进尺深度。进尺过多，导致卸土困难，还会导致埋钻卡钻的事故发生。过少会延误施工进度与设备、能源的消耗，成本提高，降低了效益。（三）人工扩底挖扩底桩是人工下到孔内，将底部位的尺寸、形状自上而下削土扩充成设计图纸的要求。扩底桩土方利用提升设备运土，桩孔内人员要戴好安全帽，地面人员要拴好安全带。吊桶离开孔口上方1．5m时，推动活动安全盖板，掩蔽孔口，防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内卸土后，再打开活

钻孔灌注桩施工及质量控制(毕业论文)72249

钻孔灌注桩施工质量问题控制与防治措施一、前言钻孔灌注桩由于对各种地质条件的适应性、施工简单易操作且设备投入一般不是很大，因此在各类工程中得到广泛应用。但是由于钻孔灌注桩的施工大部分是在地面以下进行，其施工过程无法直接观察，成桩后也不能进行直接开挖验收，它又是最容易出现质量问题的一种基础形式。分析钻孔灌注桩在施工过程中可能发生的事故，进行必要的防范是保证钻孔灌注桩成桩质量，确保基础工程安全的重要措施。以下从几点浅谈在施工过程中遇到的问题处理办法。二、桥梁钻孔桩施工工艺及方法 1、钻孔桩基础施工工艺钻孔桩施工工艺流程见图2-1;孔灌注桩施工程序见图2-2。

图2-1 钻孔桩施工工艺流程图

桩端持力层（3）钻机就位、泥浆制备（5）钻进完成，第一次清孔，检孔（7）插入导管，二次清孔，砼灌注（6）吊放钢筋笼（8）砼灌注完成，拔出导管，桩完成桩端持力层（4）钻进（1）平整场地、测量放样（2）护筒埋设图2-2 钻孔灌注桩施工程序示意图 2、施工准备

平整场地，清除坡面危石浮土。施工现场的出土路线应畅通。施工复测后，定出桩孔准确位置，在桩外侧设置桩中心的十字控制桩，设置护桩并固桩；经常检查校核护桩。放出桩孔四周。现场四周应设置排水沟、集水井和沉淀池；孔口四周挖排水沟，做好排水系统；及时排除地表水，搭好孔口雨棚。施工现场备足钻孔用水、粘土、碎石、片石等材料，确保意外情况发生时材料齐备，满足处理需要。 3、护筒埋设钢护筒采用δ=8mm的钢板制作，护筒直径大于孔径0.4m。护筒顶宜高出施工水位或地下水2.0m，并高出施工地面0.5m，钢护筒四周用粘土夯实。水中护筒在钻孔作业平台上采用导向架导向，振动锤下沉至粘土层。护筒埋设或下沉到位后，顶面位置偏差不大于5cm，倾斜度小于1%。 4、钻机安装旱地桩施工时应平整、加固处理地面，在钻架下部支点处垫设方木，以扩散对地面应力。水中桩时钻机直接安放于平台上。钻机就位时保持底盘平稳、钻架直立、钻头中心对准桩位中心，并将钻架可靠固定。确保在钻进过程中不发生倾斜和位移。 5、泥浆制备泥浆选用优质粘土或膨润土造浆，经试验室配比确定。本工程泥浆指标采用：比重为1.1～1.30，粘度16～22秒，PH值大于6.5，含砂率不大于4%，胶体率不小于95%。对不同的地质条件可适当调整泥浆比重。 6、成孔冲击钻进开孔时主要为造浆护壁，开孔前在孔内多放粘土，并加适量粒径不大于15cm的片石和碎石，顶部抛平，用大比重泥浆、低冲程密击，钻进0.5～1.0m后，再回填粘土，继续用低冲程密击，如此反复二、三次，使孔壁坚实、竖直、圆顺，待冲砸至钻头顶在护筒下3～4m后，方可加大冲程正常钻进。钻孔过程中根据桩位处详细地质情况采用不同方式钻进。粘土、粉质粘土

水中钻孔桩施工方案
