煤矿井下电气整定计算说明
鑫隆煤矿井下电气整定计算说明
第一部分过载整定
一、过流整定细则说明：
1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。
公式：I z=K∑Ie
式中：I z——过载保护电流整定值，A；
∑Ie ——保护干线中所有电机额定电流之和，A;
K——需用系数，取0.5~1。
2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。
公式：I z=IQe+K∑Ie
式中：I z——短路保护电流整定值，A；
IQe——最大负载电机起动电流，A;
∑Ie ——其余电机额定电流之和，A;
K——需用系数，取0.5~1。
3、电磁起动器中电子保护器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过I z时，即视为过载，保护延时动作；当运行中电流超过8倍的I z值时，即视为短路，保护器瞬间动作。
4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。
公式：
式中：Id(2)——被保护干线最远端两相短路电流，A；
I z——馈电开关短路电流整定值，A；
1.5——可靠系数。
5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8倍的过载定值，灵敏度系数不小于1.2。
公式：
式中：Id(2)——被保护干线最远端两相短路电流，A；
I z——电磁起动器短路电流整定值，A；
1.2——可靠系数。

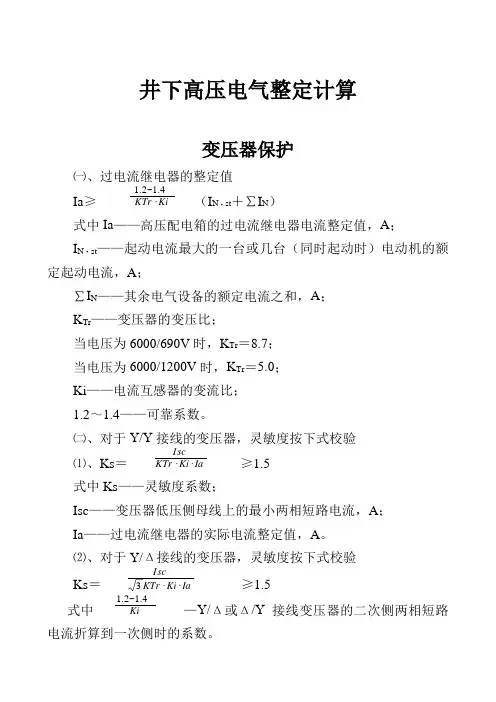

6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。
7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取14.5；10KV→1200V,变比取8.3）。
8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。
9、高压起动器的过载电流I z整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过I z时，即视
为过载，保护延时动作；短路电流根据控制开关的起动方式不同计算（变频起动器为1-2倍I z，取2倍；软起动为3-4倍I z，取4倍；直起取6倍I z），当运行中电流超过6倍的I z值时，即视为短路，保护器瞬间动作。
公式：I/zz=P／（Ue×√3×cosφ×η）
I/zz→电动机额定电流；
P→电动机额定功率；
Ue→电动机额定电压；
√3→约等于1.732；
cosφ→电动机功率因数，约等于0.8-0.9，取0.8；
η→电动机效率，约等于0.9；
备注：
1、K需用系数的选用：根据我矿设备运行情况，采、掘、大巷电气整定需用系数--K，取0.75，其余取1。
2、Kx需用系数的选用：根据我矿设备运行情况，刮板类在运行过程中存在煤量较大，绞车类在运行过程中存在半坡启停现象，由于现计算整定值偏小，故根据实际情况提高计算系数：电压等级为660V 时，系数选用1.2；电压等级为1140时，系数选用0.8。
其他设备选用系数：电压等级为660V时，系数选用1.1；电压等级为1140时，系数选用0.65。
二、中央变电所负荷电气整定计算
1、中央变电所500KVA变压器的整定计算
500KVA移变（10KV→690V,变比取14.5）
二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×527=435A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×185+0.75×1.1×
342=1503A （取6#液压绞车电机为干线最大负载）
折算至一次侧过载整定电流：I/Z=435÷14.5=30A
折算至一次侧短路保护电流：I Z=1503÷14.5=103A
2、中央变电所馈电整定计算
（1）井底车场绞车馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.2×64=77A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.2×30+1.2×34=257A （取10412材料绕道口绞车电机为干线最大负载）
（2）主斜井底给煤机馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.35×26=35A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.35×18.5+1.2×
7.5=158A
（取给煤机电机为干线最大负载，因启动负荷较大，Kx取1.35）
（3）1#部皮带机头低压馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.2×35=42A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.2×30+1.2×5=222A （取1#皮带机头绞车电机为干线最大负载）
（4）6#液压绞车硐室馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.1×212=233A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.1×185+1.1×48=1274A （取液压绞车主泵电机为干线最大负载）
（5）10#北胶带给煤机平台馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.1×40=44A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.1×18.5+1.1×
21.5=146A （取给煤机电机为干线最大负载）
（6）10#北胶带1部皮带机馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.1×190=209A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.1×150+1.1×40=1034A （取皮带机电机为干线最大负载）
中央变电所高爆整定表
高压起动器整定表
三、10#局扇配电点电气整定计算
1、移变的整定计算
（1）186#500KVA移变（10KV→690V,变比取14.5）
二次侧过载整定电流：I/zz=K∑I e=1.1×300=330A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×60+1.1×240=660A （取主局扇为干线最大负载）
折算至一次侧过载整定电流：I/Z=330÷14.5=23A
折算至一次侧短路保护电流：I Z=660÷14.5=46A
（2）191#500KVA移变（10KV→690V,变比取14.5）
二次侧过载整定电流：I/zz=K∑I e=1.1×300=330A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×60+1.1×240=660A （取主局扇为干线最大负载）
折算至一次侧过载整定电流：I/Z=330÷14.5=23A
折算至一次侧短路保护电流：I Z=660÷14.5=46A
2、馈电开关的整定计算
（1）187#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=1.1×180=198A
馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×120=528A （取主局扇为干线最大负载）
（2）188#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=1.1×120=198A
馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×60=462A
（取主局扇为干线最大负载）
（3）189#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=1.1×180=198A
馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×120=528A （取主局扇为干线最大负载）
（4）190#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=1.1×120=198A
馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×60+1.1×60=462A （取主局扇为干线最大负载）
1、500KVA移变（10KV→1200V,变比取8.3）
二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×770=375A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×220+0.75×0.65×550=1126A （取北辅助皮带机电机为干线最大负载）折算至一次侧过载整定电流：I/Z=375÷8.3=45A
折算至一次侧短路保护电流：I Z=1126÷8.3=136A
2、馈电开关的整定计算
（1）10#北胶带417#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.65×450=293A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×220+0.65×
230=1008A （取北辅助皮带机电机为干线最大负载）（2）10#北胶带570#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.65×320=208A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×160+0.65×
160=728A （取北胶带2#皮带机电机为干线最大负载）
1、高压开关的整定计算
10#西下山2#皮带机高压起动器的整定计算
高压起动器的过载整定计算：I/zz=P／（Ue×√3×cosφ×η）=400/（10×1.732×0.72）=32A
高压起动器的短路保护计算：I zz=6I/zz=6×32=192A
2、630KVA移变（10KV→690V,变比取14.5）
二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×355=293A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×90+0.75×1.1×265=813A （取西下山为干线最大负载）
折算至一次侧过载整定电流：I/Z=293÷14.5=20A
折算至一次侧短路保护电流：I Z=813÷14.5=56A
3、馈电开关的整定计算
（1）10#西下山2#皮带机低压369#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×1.1×185=153A
馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×90+0.75×1.1×95=672A （取西下山水泵为干线最大负载）
（2）10#西下山绞车380#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×1.1×80=66A
馈电的短路保护计算:I=I Qe+K∑I e=6×1.1×55+0.75×1.1×25=384A （取西下山绞车电机为干线最大负载）（3）10#西下山绞车180#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=1.1×90=99A
馈电的短路保护计算:I=I Qe+K∑I e=8×1.1×90=792A （取西下山水泵为干线最大负载）
六、10#液压绞车及西轨道下山电气整定计算
1、630KVA移变（10KV→1200V,变比取8.3）
二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×605=295A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×355+0.75×0.65×250=1506A （取西下山为干线最大负载）
折算至一次侧过载整定电流：I/Z=295÷8.3=36A
折算至一次侧短路保护电流：I Z=1506÷8.3=182A
2、馈电开关的整定计算
（1）10#液压绞车416#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.65×395=257A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×355+0.75×0.65×40=1404A （取液压绞车主泵电机为干线最大负载）（2）10#中部车场361#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×0.65×210=102A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×75+0.75×0.65×135=358A （取中部车场双速绞车电机为干线最大负载）
七、4#采区变电所负荷电气整定计算
1、采区变电所500KVA变压器的整定计算
500KVA移变（10KV→690V,变比取14.5）
二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×330=272A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×110+0.75×1.1×
220=908A （取无极绳绞车电机为干线最大负载）
折算至一次侧过载整定电流：I/Z=272÷14.5=19A
折算至一次侧短路保护电流：I Z=908÷14.5=63A
2、采区变电所馈电整定计算
（1）4#北轨道胶带运输409#馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.1×111=122A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.1×74+1.1×37=529A
（取皮带机为干线最大负载）
（2）6#北胶带123#馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.1×97=107A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.1×75+1.1×22=519A
（取皮带机为干线最大负载）
（3）6#无极绳绞车253#馈电的整定计算
馈电过载整定电流：I/zz=K∑I e=1.2×122=146A
馈电短路保护电流：I zz=I Qe+K∑I e=6×1.2×110+1.2×12=806A （取无极绳绞车电机为干线最大负载）
采区变电所高爆整定表
八、10412综采工作面电气整定计算
1、移变的整定计算
（1）500KVA移变（10KV→1200V,变比取8.3）
二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×520=254A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×320+0.75×0.65×200=1345A （取皮带机电机为干线最大负载）
折算至一次侧过载整定电流：I/Z=254÷8.3=31A
折算至一次侧短路保护电流：I Z=1345÷8.3=162A
（2）1600KVA移变（10KV→1200V,变比取8.3）
二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×1505=734A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×315+0.75×0.65×1190=1808A （取前溜机头高速为干线最大负载）折算至一次侧过载整定电流：I/Z=734÷8.3=99A
折算至一次侧短路保护电流：I Z=1808÷8.3=218A
（3）1600KVA移变（10KV→1200V,变比取8.3）
二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×1285=626A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×730+0.75×0.65×555=3117A （取采煤机为干线最大负载）
折算至一次侧过载整定电流：I/Z=626÷8.3=75A
折算至一次侧短路保护电流：I Z=3117÷8.3=375A
2、馈电开关的整定计算
（1）回风顺槽158#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×0.65×180=88A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×55+0.75×0.65×125=275A （取调度绞车电机为干线最大负载）
（2）回风顺槽465#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×0.65×60=29A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×22+0.75×0.65×38=104A （取钻机电机为干线最大负载）
（3）运输顺槽521#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×0.65×180=88A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×55+0.75×0.65×125=275A （取钻机电机为干线最大负载）
（4）运输顺槽290#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.65×320=208A
馈电的短路保护计算:I=I Qe+K∑I e=8×0.65×320=1664A （取皮带机电机为干线最大负载）
九、10406综掘工作面电气整定计算
1、移变的整定计算
（1）回风顺槽630KVA移变（10KV→1200V,变比取8.3）
二次侧过载整定电流：I/zz=K∑I e=0.75×0.65×660=322A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×0.65×261+0.75×0.65×399=1212A （取综掘机为干线最大负载）
折算至一次侧过载整定电流：I/Z=322÷8.3=39A
折算至一次侧短路保护电流：I Z=1212÷8.3=146A
（2）进风顺槽500KVA移变（10KV→690V,变比取14.5）
二次侧过载整定电流：I/zz=K∑I e=0.75×1.1×638=526A
二次侧短路保护电流：I zz=I Qe+K∑I e=6×1.1×261+0.75×1.1×377=2034A （取前溜机头高速为干线最大负载）
折算至一次侧过载整定电流：I/Z=526÷14.5=36A
折算至一次侧短路保护电流：I Z=2034÷14.5=140A
2、馈电开关的整定计算
（1）回风顺槽555#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×0.65×300=146A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×220+0.75×0.65×80=897A （取皮带机为干线最大负载）
（2）回风顺槽304#馈电的整定计算
馈电的过载整定计算:I/=K∑I e=0.75×0.65×360=175A
馈电的短路保护计算:I=I Qe+K∑I e=6×0.65×261+0.75×0.65×
