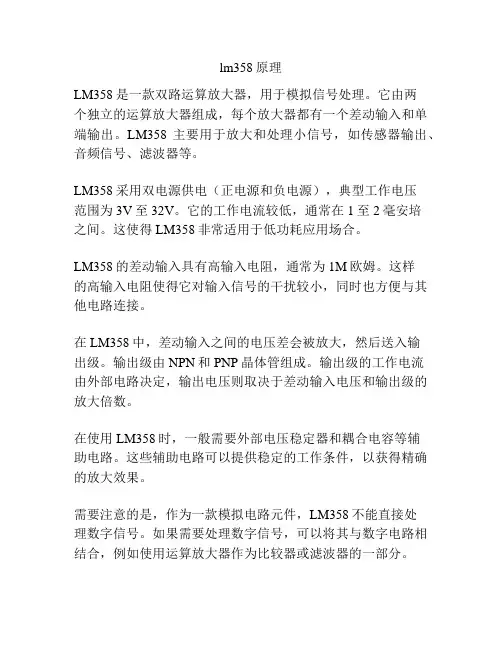

LM358恒流恒压原理

图是由LM358放大器与精密电压调整器TL431构成的恒压、恒流控制电路。

变压器绕组N2感应电压经VD2整流，C2、L1、C3组成的π滤波电路，在C3上得到直流输出电压。

设置N1绕组的目的是当输出短路时IC1也能正常工作，以保证电路的安全。

恒压电路工作原理：U2、ICIB、R6、R7、VD4、R10、U1组成电压控制环路。U2（TL431）是精密电压调整器，阴极K与控制极R直接短路构成精密的2.5V基准电压。R4是U2的限流电阻。2.5V基准电压由电阻R5送到ICIB反相输入端（6脚）；而同相输入端（5脚）则由R6、R7的分压比来设定。若输出电压上升，则UR7电压也上升，该电压与反相端2.5V基准电压比较，7脚输出误差信号，再通过VD4和RIO变成电流信号，流入光耦中的LED，进而通过反馈控制网络控制一次侧PWM输出占空比，使输出电压工作在恒

压状态。

恒流电路工作原理：U2、IC1A、R1、R2、VD3、R10、U1组成电流控制环路。R1是输出电流取样电阻，

输出电流在R1上产生R1／IOUT的电压

降。该电压直接送到ICA的同相输入端（3脚），而2.5V基准电压则由R2、R3组成的分压电路，再

将分压电压送到反相输入端（2脚），输出电

流在R1上的电压降与2.5V基准电压分压电压进行比较，1脚输出误差信号，再通过VD3和RIO变成电流信号，改变光耦LED中的电流，进而通过反馈控制网络控制一次侧PWM输出占空比，使输出特性呈显恒流特图性。R8、C4、R9、C5分别是IC1A、ICIB的相位补偿元件。

采用由放大器组成的恒压、恒流控制电路，可实现很高的恒压与恒流精度。因图电路采用放大器形式，因此R1的电阻值可选为mΩ级，对电路转换效率基本无影响。

图由LM358放大器与精密电压调整器TL341构成的恒压、恒流控制电路
