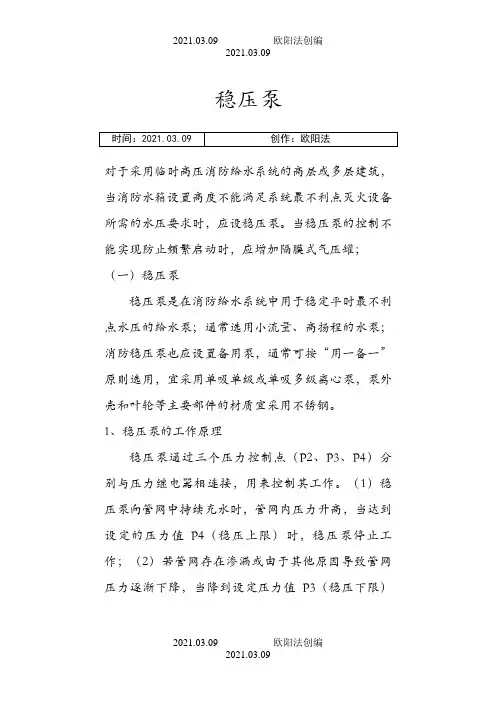

对于采用临时高压消防给水系统的高层或多层建筑，当消防水箱设置高度不能满足系统最不

利点灭火设备所需的水压要求时，应设稳压泵。当稳压泵的控制不能实现防止频繁启动时，应增加隔膜式气压罐；

消防增压稳压给水设备示意

消防增压稳压给水设备示意

电控柜

（一）稳压泵

稳压泵是在消防给水系统中用于稳定平时最不利点水压的给水泵；通常选用小流量、高

扬程的水泵；消防稳压泵也应设置备用泵，通常可按“用一备一”原则选用，宜采用单吸单级或单吸多级离心泵，泵外壳和叶轮等主要部件的材质宜采用不锈钢。

1、稳压泵的工作原理

稳压泵通过三个压力控制点（P2、P3、P4）分别与压力继电器相连接，用来控制其工作。

（1 ）稳压泵向管网中持续充水时，管网压力升高，当达到设定的压力值 P4（稳压上限）时，

稳压泵停止工作；（2）若管网存在渗漏或由于其他原因导致管网压力逐渐下降，当降到设定

压力值P3 （稳压下限）时，稳压泵再次启动；如此周而复始，从而使管网压力始终保持在 P3-P4之间；（3）若稳压泵启动并持续给管网补水，但管网压力仍继续下降，则可认为有火灾发生，管网的消防水正在被使用。因此，当水压继续下降到设定压力值P2 （消防主泵启

动压力点）时，将联锁启动消防主泵，同时稳压泵停止工作。

2、稳压泵流量的确定

消防给水系统消防稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和习题自动启动流量，当没有管网渗漏量数据时，稳压泵的设计流量宜按消防给水设计流量的 1%- 3%计算，且不宜小于 1L/s；消防给水系统所采用报警阀压力开关等自动启动流量应根据产

3、稳压泵设计压力的确定

（ 1）稳压泵的设计压力应满足系统自动启动和管网充满水的要求；

（2）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力，且增加值宜为 .7-.1Mpa；

（3）稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力大于 .15MPa；

4、稳压泵的供电要求

消防稳压泵的供电要求同消防泵的供电要求。

（二）气压罐 1、气压罐的工作原理

实际中，由于各种原因，稳压泵常常频繁启动，不但泵容易损害，而且对整个管网系统和电网系统不利。因此，稳压泵常与小型气压罐配合使用，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于 15 次 /h 计算确定，但有效容积不宜小于15L。

在气压罐设定的P1、P2、Psi、Ps2四个压力控制点中，P1为气压罐的最小设计工作压力，P2 为水泵启动压力， Ps1 为稳压泵启动压力。

当罐压力为 Ps2 时，消防给水管网处于较高工作压力状态，稳压泵和消防水泵均处于停止状态；随着管网渗漏或由于其他原因引起的泄压的出现，当罐压力从 Ps2降至Psi 时，便自动启动稳压泵，向气压罐补水，直到罐压力增加到Ps2时，稳压泵停止工作，从而保证了气压罐消防储水的常备储存；若建筑发生火灾，

随着灭火设备出水，气压罐出水量减少、压力下降，当压力Ps2降至Psi时，稳压泵启动，

但稳压泵流量较小，其供水全部用于灭火设备，气压罐的水得不到补充，罐压力继续下降至 P2 时，消防泵启动并向管网供水，同时向控制中心报警。

此时稳压泵停止运转，消防增（稳）压工作完成。

气压罐工作原理示意图

—W

PS1

2、气压罐的工作压力

气压罐的最小设计工作压力应满足系统最不利点灭火设备所需的水压要求；

3、气压罐的容积

气压罐的容积应包括消防储存水容积、缓冲水容积、稳压调节水容积和压缩空气容积。
