夏普数码复印机《维修代码,故障代码》大全

夏普数码复印机《维修代码,故障代码》大全

夏普数码复印机《维修代码》

1-1 确认反射镜装置动作1-2 确认光学系传感器动作

1-6 反光镜扫描连续动作2-1 SPF连续动作

2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人

2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作

2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查

2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作

3-3 确认分页器移动动人3-4 确认分离板动作(检测是否正常转动) 3-11 确认配页器原位动作5-1 确认扣作部显示(面板LED灯全亮秒) 5-2 确认加热灯亮(定影灯50秒间隔亮5次)5-3 确认复印机灯亮(10秒浓度键改亮度) 6-1 确认进纸电磁阀动作(50秒间隔驱动20次)

6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化

7-4 预热省略7-6 间歇老化有纸

7-8 预热时间表示8-1 复印模式的显影偏压输出

8-2 复印模式的主充电器栅极电压(High状态高)输出

8-3 复印模式的主充电器栅极电压(Low状态低)输出

8-6 转印电压输出

8-10 打印模式的显影偏压以及控制回路的动作确认和调整

8-11 打印模式的主充电器栅极电压(High状态)以及控制回路的动作确认

8-12 打印模式的主充电器栅极电压(Low状态)以及控制回路的动作确认

8-13 FAX模式的显影偏压以及控制回路的动作确认和调整

8-14 FAX模式的主充电器栅极电压(High状态)以及控制回路的动作确认

8-15 FAX模式的主充电器栅极电压(Low状态)以及控制回路的动作确认

9-1 双面器负载(马达)正转测试9-2 双面器负载(马达)反转测试

9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整

10 确认墨粉电动机动作14 解除U2以外的故障

16 解除U2故障20-1 清除保养计数

21-1 保养循环的设定(0=2500张1=5000张2=15000张3=30000张4=150000张 5=999999张)

22-1 保养计数器的显示22-2 保养预置值显示(SIM20-1设定值) 22-3 卡纸储存的显示(最近30次卡纸)22-4 总卡纸计数显示

22-5 总计数显示22-6 显影计数器显示

22-8 SPF计数器显示22-9 进纸计数器显示

22-12 光鼓计数器显示22-13 CRUM类型显示

22-14 FLASH ROM的版本22-15 故障储存器显示(最近15次故障) 22-16 双面打印计数显示22-17 复印计数器显示

22-18 打印计数器显示22-19 电子分类计数器显示

22-21 扫描计数器显示22-22 SPF卡纸计数器显示

24-1 卡纸储存器清除24-2 故障储存器清除

24-4 SPF计数器清除24-5 双面打印计数清除

24-6 进纸计数器清除24-7 光鼓计数器清除

24-8 复印计数器清除24-9 印刷计数器清除

24-10 电子类计数器清除24-13 扫描计数器清除

24-14 SPF卡纸计数清除24-15 扫描模式计数器清除

25-1 确认主电机机劝作(30秒)25-10 确认LSU多面镜电动机动作(30秒) 26-1 选件开关的显示(选购件对应灯亮)

26-3 部门管理器的设定(0:计数模式1:投币模式)

26-4 本机双面动作设置(0:无双面 1:有双面功能)

26-5 计数器方式设定(0:双面计数 1:单面计数)

26-6 发送地设定(5:中国 6:台湾) 26-7 直接显示CPM旋转速度

26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)

26-22 语言设定(打印卡面板语言)(0:日语1:英语……)

26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)

26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)

26-37 (0:载体计数到停机 1:不停)

26-38 光鼓超寿命停止设定(0停机1不停机)

26-39 内存容量检测(16:16M内存32:32M内存)

26-42 转印时间调整(R系列:1:240MS 3:260MS 9:320MS)(M系列机子取值1-99 默认值50)

26-43 上下端空白设置(自动灯表下端,手动灯表上端)

26-50 黑白转换功能设定(0:可转1:不可转)

26-51 复印机暂停功能设定(0:不停 1:停)

26-60 未装载FAX时,设定FAX模式键是否有效

27-1 设定有元PC/调制解调器的通信故障

27-5 输入机器的机号30-1 确认本体传感器动作

30-2 确认给纸部的传感、检测器及相关回路的动作

40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作

41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC 盖板20度时的检测电平调整42-1 载体记数清除

43-1 定影温度设定(倍率键调)43-10 明信片纸张进纸周期设置(取值1-99) 43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速) 43-13 定影纸张间隙控制(0:禁止 1:允许) 44-34 转印电流设定

44-40 墨粉补充前转动时间设置(取值1-99) 46-1 复印浓度300dpi电平调整

46-2 复印曝光600dpi浓度等级调整

46-7 分别调整复印曝光浓度等级(超级照片)

46-9 复印浓度等级单独调整手动300dpi等级(文字)

46-10 复印浓度等级单独调整手动600dpi(文字/照片)

46-11 复印浓度等级单独调整(照片)46-18 复印对比度调整 300dpi

46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正

46-29 复印对比度调整600dpi 46-30 进行AE设定(取值0-30)

46-31 图像锐度调整(0:黑白校正2:清晰) 46-39 调整传真模式对比度

46-45 调整传真模式的图像浓度48-1 主(前后)扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端.副扫描倍率48-5 复印时SPF 方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整(左右方向,值加减1移动0.127MM)

50-5 调整图像先端位置

50-6 调整复印模式SPF/RSPF原稿图像位置

50-10 用纸中心偏移调整(上下方向) 50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8

设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据

61-1 检测LSU的动作61-2 调复印模式激光功率(绝对值) 61-3 六棱镜电机检测62-1 格式化硬盘

62-3 检测硬盘读写操作62-8 格式化硬盘(除系统数据区域) 62-10 删除完

成作业列表(同时删除作业日志)63-1 确认黑白校正数据

63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打

印功能65-5 进行操作面板的检测

66-22 调传真听筒音量66-23 下载传真程序

66-24 清除传真数据内存66-39 设定发货地规格

66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入/比较检测67-17 进行NVROM的清除

67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域

67-20 装载网络扫描组件时,检测网络连接

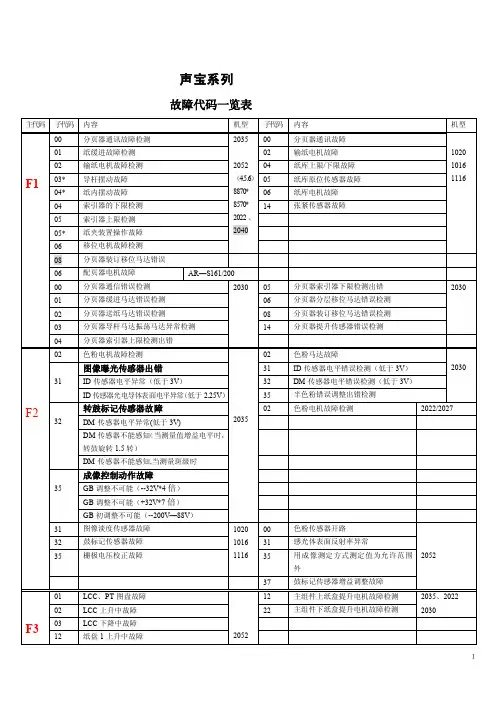

夏普数码复印机《故障代码》

L1-00:反光镜进给故障(传感器坏、主板坏、反光镜传动索缺油)

L3-00:反光镜返回故障L4-01:主电机故障

L5-00:镜头初始误差检测L5-02:镜头故障

L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错

L5-8 镜头原位传感器故障L6 加粉电机故障

L8-01:零交叉脉冲故障

L8-03:AE传感器故障(执行47时,AE输入无变化)L9 分页器故障

H2-00:定影热敏电阻开路故障(热敏电阻输入超过3.81V)

H3-00:定影高温故障(定影温达240度,热敏电阻输入在0.36V下)

H4-00:定影低温故障

U1 存储器电池电压底于2.2V,指令“13”,复位U2-01:后备储存器故障

U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障

U3-20 反光镜电机锁定U3-21 反光镜原始位置出错

U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00:ADF通信错误

U5-01:A马达错误检测U5-03 时序传感器故障

U5-04 空传感器故障U5-11:给纸电机故障

U5-12:输纸电机故障U6-00:机架通信错误

U6-01:1纸盒电机错误U6-02:2纸盒电机错误

U6-03:3纸盒电机错误U6-08:机架24V线路出错

U6-10:机架送纸电机错误U6-09:机架LCC电机过电流检测F1-00:分页器通信错误F1-02:输纸电机故障

F1-04:纸库上限/下限故障F1-05:纸库原位传感器故障

F1-06:纸库电机故障F1-14:输纸电势故障

F2-02:色粉粉斗电机错误

F2-31:图象浓度传感器故障(传感器脏、删边灯脏、鼓处插线坏)

F2-32:鼓标记传感器故障F2-35:栅级电压校正故障

F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障

C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测

EE-EU:色粉不足EE-EL:色粉过多

CH:亮是盖打开闪烁是显影组件安装不到位

夏普数码复印机维修代码说明

夏普数码复印机故障代码 夏普数码复印机故障代码 H2 00 热敏电阻断开(电阻到MCI板的连接、SIM14清) H3 00 定影部高温故障(温超240度、SIM5-2灯闪时:查接线。常亮:查电源板、 MCU板、灯控板) H4 00 定影部低温故障(温不足 140度)(恒温器等) H5 01 连续5次T10D( T20D未检测到卡纸(定影卡纸,安装等) 02 定影热敏电阴的检测异常 CC 原稿检测传感器错误 U2 04 EEPRO通信出错(RO嗷装到位否) 11 计数器校正出错 12 调整值校正出错 20 机器速度代码数据出错( SIM26-57 设的机种类型对否) 40 CRU芯片通信出错(显影组件接触不良) U3 29 反射镜原始位置错误 U7 00 RIC 板与本机连接 U9 00 MCU-OP间通信故障(接线、接地) 80 操作控制电路板故障(协议) 81 操作控制电路板故障(奇偶) 82 操作控制电路板故障(溢出) 84 操作控制电路板故障(框架) 88 操作控制电路板故障(超时) 99 操作面板语言出错 U95 面板连接错误造成面板单独显示 F5 02 复印灯点灯异常(灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变 形、 白板上面的三条黑线被抹掉, 执行63-1值不在BO左右,要调整CCD勺高低或水平位置了。数值大于90则问题不大、CCD扁平线不良,) E1 00 IMC电路板通信故障 10IMC 电路板故障 11图像控制出错 12画像缩小出错 13IMC 电路板 FLASH ROMB 错

14IMC电路板WORK RA出错 15IMC电路板PAGE MEMO出错 16IMC电路板图像压缩MEMORY错 17IMC电路板平滑IC出错 80IMC电路板通信故障(协议) 81IMC电路板通信故障(奇偶) 82IMC电路板通信故障(溢出) 84 IMC电路板通信故障(框架) 88 IMC电路板通信故障(超时) E7 01 双面模式内存安装出错,内存检测出错( SIM26-39I 没有设为 2) 02 LSU故障(SIM61-03看动作、无激光) 04 CCD白电平故障(电路板、线束) 05 CCD黑电平故障 10CCD黑白校正故障(黑校正)(查CCDS件和连线) 11CCD I白校正故障(白校正)(光学白板脏,灯不亮或亮度不足 SIM5-3、 CCD坏、主板) 12用于白电平扫描的基准白板脏 16 激光输出故障 F1 00 分页器通信故障(电源,线束,控制板) 01 侧导板移动故障(原位检测出错、 SIM3-3-1 测试电机转) 06 分页器移动电机异常 SIM3-3-6 测 08 分页器装订移动电机故障 SIM3-3-7 测试 11 后导板移动故障(原位检测出错) SIM3-3-2 15分页器升降电机故障 SIM3-3-5 F2 02 墨粉供给异常(检查加粉电机和墨粉组件的机构、 SIM25-1) 04 墨粉盒识别出错,机种出错,种类出错,发送地出错,数据异常, MISC 出错 F9 00 MCU-PR间的通信故障(打印电路板与MCUK的连接,本机接地、打印板 ROM) 10 打印交换故障(打印电路板与MCU板的连接,本机接地、打印板ROM 80 打印电路板故障(协议) 81 打印电路板故障(奇偶) 82 打印电路板故障(溢出) 84 打印电路板故障(信息包) 88 打印电路板故障(超时)

夏普数码复印机维修代码及维修方法

夏普数码复印机维修代码及维修方法夏普复印机维修代码 U2-11计数器错误 U2-12调整直错误 F5-02曝光灯错误 F9-00打印交换故障 F9-10打印交换通信故障 F9-80打印交换通信故障(通信协议) F9-81打印交换通信故障(检测) F9-82打印交换通信故障(溢出) F9-84打印交换通信故障(信息包) F9-88打印交换通信故障(时间限制) E1-00电了分页器交换通信故障 U9-00操作交换通信故障 L8-01零交叉脉冲平故障 E7-04CCD白电平故障 E7-05CCD黑电平故障 E7-12校正故障 U3-29反射镜原始位置故障 L1-00反射镜进给故障 L3-00反射镜返回故障 L4-01主电机锁紧 L6-10多面镜电机故障 F1-06配页器电机故障 L4-10隔离器电机故障 L5-034#5反光镜电机故障 L5-044#5反光镜电机MHPS故障

L5-05镜头电机故障 L5-06镜头电机LHPS故障 U4-02ADU校直板故障 U4-04ADU后端板故障 U5-00ADU通讯故障 U5-01A电机故障 U5-02B电机故障 U5-03阻挡传感器故障 U5-04排出传感器故障 夏普数码复印机维修代码 1-1 确认反射镜装置动作 1-2 确认光学系传感器动作 1-6 反光镜扫描连续动作 2-1 SPF连续动作 2-2 确认SPF传感器动作 2-3 确认SPF电动机正转方向动人 2-4 确认SPF电动机逆转方向动作 2-8 确认SPF进纸电磁阀动作 2-9 RSPF翻转电磁铁动作检查 2-10 RSPF出纸门电磁铁动作检查 2-11 确认SPF PS释放电磁阀动作 3-2 确认移动分离传感器动作 3-3 确认分页器移动动人 3-4 确认分离板动作(检测是否正常转动) 3-11 确认配页器原位动作 5-1 确认扣作部显示(面板LED灯全亮秒) 5-2 确认加热灯亮(定影灯50秒间隔亮5次)5-3 确认复印机灯亮(10秒浓度键改亮度)

夏普数码复印机维修代码说明

夏普数码复印机维修代码说明

夏普数码复印机故障代码 夏普数码复印机故障代码 H2 00 热敏电阻断开(电阻到MCU板的连接、SIM14清) H3 00 定影部高温故障(温超240度、SIM5-2灯闪时:查接线。常亮:查电源板、MCU板、灯控板) H4 00 定影部低温故障(温不足140度)(恒温器等) H5 01 连续5次T10D(T20D)未检测到卡纸(定影卡纸,安装等) 02 定影热敏电阴的检测异常 CC 原稿检测传感器错误 U2 04 EEPROM通信出错(ROM安装到位否) 11 计数器校正出错 12 调整值校正出错 20 机器速度代码数据出错(SIM26-57设的机种类型对否) 40 CRUM芯片通信出错(显影组件接触不良) U3 29 反射镜原始位置错误 U7 00 RIC 板与本机连接 U9 00 MCU-OPE间通信故障(接线、接地) 80 操作控制电路板故障(协议) 81 操作控制电路板故障(奇偶) 82 操作控制电路板故障(溢出) 84 操作控制电路板故障(框架) 88 操作控制电路板故障(超时) 99 操作面板语言出错 U95 面板连接错误造成面板单独显示 F5 02 复印灯点灯异常(灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉, 执行63-1 值不在B0左右,要调整CCD的高低或水平位置了。数值大于90则问题不大、CCD扁平线不良,) E1 00 IMC电路板通信故障 10 IMC电路板故障 11 图像控制出错 12 画像缩小出错 13 IMC电路板 FLASH ROM出错

14 IMC电路板WORK RAM出错 15 IMC电路板PAGE MEMORY出错 16 IMC电路板图像压缩MEMORY出错 17 IMC电路板平滑IC出错 80 IMC电路板通信故障(协议) 81 IMC电路板通信故障(奇偶) 82 IMC电路板通信故障(溢出) 84 IMC电路板通信故障(框架) 88 IMC电路板通信故障(超时) E7 01 双面模式内存安装出错,内存检测出错(SIM26-39I没有设为2) 02 LSU故障(SIM61-03看动作、无激光) 04 CCD白电平故障(电路板、线束) 05 CCD黑电平故障 10 CCD黑白校正故障(黑校正)(查CCD组件和连线) 11 CCD黑白校正故障(白校正)(光学白板脏,灯不亮或亮度不足SIM5-3、CCD坏、主板) 12 用于白电平扫描的基准白板脏 16 激光输出故障 F1 00 分页器通信故障(电源,线束,控制板) 01 侧导板移动故障(原位检测出错、SIM3-3-1测试电机转) 06 分页器移动电机异常SIM3-3-6测 08 分页器装订移动电机故障SIM3-3-7测试 11 后导板移动故障(原位检测出错)SIM3-3-2 15 分页器升降电机故障SIM3-3-5 F2 02 墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25-1) 04 墨粉盒识别出错,机种出错,种类出错,发送地出错,数据异常,MISC 出错 F9 00 MCU-PRT间的通信故障(打印电路板与MCU板的连接,本机接地、打印板ROM) 10 打印交换故障(打印电路板与MCU板的连接,本机接地、打印板ROM) 80 打印电路板故障(协议) 81 打印电路板故障(奇偶) 82 打印电路板故障(溢出) 84 打印电路板故障(信息包)

夏普复印机打印机常用代码故障解决大全

夏普复印机打印机常用代码故障解决大全 夏普AR205复印机显“L4-11”故障解决方法 对应机型:夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。故障现象: 1、主板供电不正常。 2、移位器原位传感器不正常。解决方案:由于当时手边没有维修技术资料,照常理显示L4一般与主电机有关或者电机负载过大,于是把主电机负载减压,试机没有好转,再把主电机换一个,故障现象依旧,于是代换主电机连接电缆线,故障还是同样。怀疑是复印机主板坏了,建议用户把主板换了后,似乎可以了,结果问题还是没有解决。维修陷入困境,上中国维修网查阅资料得知:L4-11并不是主电机故障代码,而是移位器电机动作不正常的代码。用-11代码检查后重回客户处。在客户处再用-11代码检查,移位器动作不正常,为了区别故障部位,首先代换移位电机,故障依旧,主板已经代换过了,所以怀疑故障在移位器上,于是把后盖和右侧盖拆开取下移位器检查,发现移位器的导杆油污较重,于是用酒精球清洁后,再上质量较好的润滑油,上机试机,一切正常。总结:原来故障如此简单,却走了那么多弯路,这只说明了一点,我们的技术没有得到及时更新以及没有及时的掌握,希再努力。 夏普AR275显示“F5-02”处理方法 故障现象:夏普AR275复印机显示F5-02故障代码。故障原因: 1、曝光灯损坏。 2、曝光灯线束不良。 3、电路板损坏。解决方案:

针对第一种故障原因,先接[#]键→插入键→[C]键→插入键进入模拟代码方式,执行代码5-3检查曝光灯是否工作正常,一般情况下曝光灯出现损坏的情况很少见。接下来再检测曝光灯和电路板连接之间的线束,用万全表检测通断,再确认一下曝光灯到电路板之间的接插是否正常,如果线束不良,则更换线束。一般出现F5-02普通都是线束不良引起的。电路板出现损坏的情况很少,但不排除。如果线束和曝光灯检测都正常的情况下,建议更换电路板,线束不良的原因主要是长期的磨损,定期检测线束是否扭曲,变形是防止出现F5-02故障的关键。 AR275复印全黑之故障分析 故障现象:一台夏普AR275数码复合机出现全黑现象(复印件),印张数为40万左右。故障分析:夏普数码复印机出现全黑的有下面几种情况: 1、没有激光产生。就是激光没有曝光在感光鼓上,因为数码复印机在感光鼓上的曝光对没有图像的位置曝光。 2、没有允电。高压板损坏,充电座接触不良,充电打火。 3、墨粉浓度过高,载体内墨粉比例过高,载体中粉太多等情况。在客户处作了一份A4稿子测试复印。复印件是全黑,但是黑色中还是可以看见测试稿子的影子。我分析有图像,说明有激光产生,就应该是其它两个原因。我用替换的方法,将同机型的充电更换,复印件正常。最后给用户更换复印近百份没有再出现相同的故障。数码复印机与模拟复印机的原理不同。随着数码复印机的普及,模拟复印机也将会被市场慢慢的淘汰。

夏普复印机常见的故障代码及维修

夏普复印机常见的故障代码及维修 在夏普复印机当中,最常见也是最基本的故障代码,有的时候这些‘H’带头的故障代码,可以用C+插入+0+插入+14+复印键消除,但是有些时候是消除不掉的,这时就必须仔细检查定影器这一块了。如果是‘H2’的话,就检查热敏电阻的断开出错,以及定影器上的保险是否断开。还有‘H3’的话,就检查定影器的温度,这是定影器是偏高,也可以调整定影温度,用‘43-1’代码进行调整,用百分比号进行降低。如果还不行,就检查定影热敏电阻的高度,是否没有紧贴定影上辊。如果没有的话,还要进行调整它的高度,要不然会烧坏定影灯。如果出现‘H4’数障代码,就要检查,定影灯是否亮了,这个代码是说定影温度过低所至。如果定影灯亮了,还要检查热敏电阻,是否已坏或保险断开。如果没有,可以进入维修程序进行定影温度的调整,将定影温度调整偏高即可 夏普复印机常见故障维修代码 故障代码? 故障原因? L1?镜片移动后前进扫描不能10秒完成?? L2?镜片电机锁定镜片原位检测器故障?? L3?镜片初始化10秒后镜片无法完成退回?? L5-03?4/5号镜电机故障??

L5-04?4/5号镜电机MHPS故障?? L5-05?镜头电机故障?? L6?旋转纸匣检测器RC电机故障?? L8?电源频率异常?? H2?热敏电阻开路?? H3?热辊温度过高?? H4?热辊温度过低?? H5?下热辊定影保险开路?? H6?下热辊温度保险开路?? U1?后备电池电压过低?? U2?存储器累计检查出错?? U3?AE传感器故障?? U4?ADU故障?? U5-00?ADF通讯故障?? U5-01?A电机故障?? U5-02?B电机故障??

夏普数码复印机《维修代码,故障代码》大全

夏普数码复印机《维修代码,故障代码》大全 夏普数码复印机《维修代码》 1-1 确认反射镜装置动作1-2 确认光学系传感器动作 1-6 反光镜扫描连续动作2-1 SPF连续动作 2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人 2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作 2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查 2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作 3-3 确认分页器移动动人3-4 确认分离板动作(检测是否正常转动)3-11 确认配页器原位动作5-1 确认扣作部显示(面板LED灯全亮秒)5-2 确认加热灯亮(定影灯50秒间隔亮5次)5-3 确认复印机灯亮(10秒浓度键改亮度)6-1 确认进纸电磁阀动作(50秒间隔驱动20次) 6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化 7-4 预热省略7-6 间歇老化有纸 7-8 预热时间表示8-1 复印模式的显影偏压输出 8-2 复印模式的主充电器栅极电压(High状态高)输出 8-3 复印模式的主充电器栅极电压(Low状态低)输出 8-6 转印电压输出 8-10 打印模式的显影偏压以及控制回路的动作确认和调整 8-11 打印模式的主充电器栅极电压(High状态)以及控制回路的动作确认 8-12 打印模式的主充电器栅极电压(Low状态)以及控制回路的动作确认 8-13 FAX模式的显影偏压以及控制回路的动作确认和调整 8-14 FAX模式的主充电器栅极电压(High状态)以及控制回路的动作确认 8-15 FAX模式的主充电器栅极电压(Low状态)以及控制回路的动作确认 9-1 双面器负载(马达)正转测试9-2 双面器负载(马达)反转测试 9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整 10 确认墨粉电动机动作14 解除U2以外的故障 16 解除U2故障20-1 清除保养计数 21-1 保养循环的设定(0=2500张1=5000张2=15000张3=30000张4=150000张 5=999999张) 22-1 保养计数器的显示22-2 保养预置值显示(SIM20-1设定值)22-3 卡纸储存的显示(最近30次卡纸)22-4 总卡纸计数显示 22-5 总计数显示22-6 显影计数器显示 22-8 SPF计数器显示22-9 进纸计数器显示

夏普数码复印机故障代码

夏普数码复印机故障代码 H2 00 热敏电阻断开(电阻到MCU板的连接、SIM14清) H3 00 定影部高温故障(温超240度、SIM5-2灯闪时:查接线。常亮:查电源板、MCU板、灯控板) H4 00 定影部低温故障(温不足140度)(恒温器等) H5 01 持续5次T10D(T20D)未检测到卡纸(定影卡纸,安装等) 02 定影热敏电阴的检测异样 CC 原稿检测传感器错误 U2 04 EEPROM通信犯错(ROM安装到位否) 11 计数器校正犯错 12 调整值校正犯错 20 机械速度代码数据犯错(SIM26-57设的机种类型对否) 40 CRUM芯片通信犯错(显影组件接触不良) U3 29 反射镜原始位置错误 U7 00 RIC 板与本机连接 U9 00 MCU-OPE间通信故障(接线、接地) 80 操作操纵电路板故障(协议) 81 操作操纵电路板故障(奇偶) 82 操作操纵电路板故障(溢出) 84 操作操纵电路板故障(框架) 88 操作操纵电路板故障(超时) 99 操作面板语言犯错 U95 面板连接错误造成面板单独显示 F5 02 复印灯点灯异样(灯或线路坏、反光镜上常常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉, 执行63-1 值不在B0左右,要调整CCD的高低或水平位置了。数值大于90那么问题不大、CCD扁平线不良,) E1 00 IMC电路板通信故障 10 IMC电路板故障 11 图像操纵犯错 12 画像缩小犯错 13 IMC电路板FLASH ROM犯错 14 IMC电路板WORK RAM犯错 15 IMC电路板PAGE MEMORY犯错 16 IMC电路板图像紧缩MEMORY犯错 17 IMC电路板滑腻IC犯错 80 IMC电路板通信故障(协议) 81 IMC电路板通信故障(奇偶) 82 IMC电路板通信故障(溢出) 84 IMC电路板通信故障(框架) 88 IMC电路板通信故障(超时) E7 01 双面模式内存安装犯错,内存检测犯错(SIM26-39I没有设为2) 02 LSU故障(SIM61-03看动作、无激光)

夏普故障代码

U2-11计数器错误 U2-12调整直错误 F5-02曝光灯错误 F9-00打印交换故障 F9-10打印交换通信故障 F9-80打印交换通信故障(通信协议) F9-81打印交换通信故障(检测) F9-82打印交换通信故障(溢出) F9-84打印交换通信故障(信息包)F9-88打印交换通信故障(时间限制)E1-00电了分页器交换通信故障 U9-00操作交换通信故障 L8-01零交叉脉冲平故障 E7-04CCD白电平故障 E7-05CCD黑电平故障 E7-12校正故障 U3-29反射镜原始位置故障 L1-00反射镜进给故障 L3-00反射镜返回故障 L4-01主电机锁紧 L6-10多面镜电机故障 F1-06配页器电机故障 L4-10隔离器电机故障 L5-034#5反光镜电机故障 L5-044#5反光镜电机MHPS故障 L5-05镜头电机故障 L5-06镜头电机LHPS故障 U4-02ADU校直板故障 U4-04ADU后端板故障 U5-00ADU通讯故障 U5-01A电机故障 U5-02B电机故障

U5-03阻挡传感器故障 U5-04排出传感器故障H2 00热敏电阻断开错误 H3 00定影温度异常 H4 00定影温度异常 CC 原稿栓测传感错误 U2 04 EEPRO,通 夏普复印机的及内部代码进入方法 维修代码方式内部代码方式机型举例 C 插入0 插入C Ca 0 C SF1118/1025/AR161 # 插入C 插入# 插入0 C AR275/AR255 P * C * P * 0 C M350/M450 C 浓度C 浓度C 浓度C 倍率AR158 # * C * AR-m276 维修代码: 主代码副代码内容 1 1 确认反射镜装置动作2确认刚学系统传感器动作 2 1 SPF老化 2 确认SPF传感器动作 3 确认电动机正转方向动作 4 确认SPF电动机逆转方向动作 8 确认spf进纸电磁阀动作 11 确认SPF ps解除电磁阀动作 3 2 确认移动分离传感器动作 3 确认分页器移动动作 4 确认分离板动作 11 确认配页器原位动作 5 1 确认操作部显示 2 确认加热灯亮确认冷却风机电动机动作 3 确认复印灯亮

夏普复印机维修模式与维修代码、故障代码

夏普复印机维修模式与维修代码、故障代码 进入维修代码方式进入工厂代码方式 SF1118/1025/AR161/AR200 C插入0插 入C Ca0C AR275/AR255 #插入C插入#插 入0C M350/M450 P*C*P* 0C AR158 C浓度C浓度C浓度C倍率 AR2818 #插入m160 C m205 插入 m276 *插入CA插 入

夏普数码复印机维修代码 1-1确认反射镜装置动作 1-2确认光学系传感器动作 1-6反光镜扫描连续动作 2-1SPF 连续动作 2-2确认 SPF传感器动作 2-3确认 SPF电动机正转方向动人 2-4确认 SPF电动机逆转方向动作 2-8确认 SPF进纸电磁阀动作 2-9RSPF翻转电磁铁动作检查 2-10RSPF出纸门电磁铁动作检查 2-11确认 SPF PS 释放电磁阀动作 3-2确认移动分离传感器动作 3-3确认分页器移动动人 3-4确认分离板动作(检测是否正常转动) 3-11确认配页器原位动作 5-1确认扣作部显示(面板 LED灯全亮秒) 5-2确认加热灯亮(定影灯50 秒间隔亮 5 次) 5-3确认复印机灯亮( 10 秒浓度键改亮度) 6-1确认进纸电磁阀动作( 50 秒间隔驱动 20 次) 6-10驱动主盒半圆辊 7-1预热时间表示有 JAM老化 7-4预热省略 7-6间歇老化有纸 7-8预热时间表示 8-1复印模式的显影偏压输出 8-2复印模式的主充电器栅极电压(High 状态高)输出 8-3复印模式的主充电器栅极电压(Low状态低)输出 8-6转印电压输出 8-10打印模式的显影偏压以及控制回路的动作确认和调整 8-11打印模式的主充电器栅极电压( High 状态)以及控制回路的动作确认8-12打印模式的主充电器栅极电压(Low状态)以及控制回路的动作确认8-13FAX 模式的显影偏压以及控制回路的动作确认和调整 8-14FAX 模式的主充电器栅极电压( High 状态)以及控制回路的动作确认8-15FAX 模式的主充电器栅极电压( Low 状态)以及控制回路的动作确认9-1双面器负载(马达)正转测试 9-2双面器负载(马达)反转测试 9-4双面器马达的转速调整

夏普复印机维修模式与维修代码、故障代码

夏普复印机维修模式与维修代码、故障代码

夏普复印机维修模式与维修代码、故障代码 进入维修代码方式进入工厂代码方式 SF1118/1025/AR161/AR200 C 插入0 插 入 C Ca 0 C AR275/AR255 # 插入 C 插入 # 插 入0 C M350/M450 P * C * P * 0 C AR158 C 浓度 C 浓度 C 浓度 C 倍率 AR2818 m160 m205 m276 # 插入 C 插入* 插 入 CA 插入

24-5 双面打印计数清除 24-6 进纸计数器清除 24-7 光鼓计数器清除 24-8 复印计数器清除 24-9 印刷计数器清除 24-10 电子类计数器清除 24-13 扫描计数器清除 24-14 SPF卡纸计数清除 24-15 扫描模式计数器清除 25-1 确认主电机机劝作(30秒) 25-10 确认LSU多面镜电动机动作(30秒) 26-1 选件开关的显示(选购件对应灯亮) 26-3 部门管理器的设定(0:计数模式 1:投币模式 ) 26-4 本机双面动作设置(0:无双面 1:有双面功能) 26-5 计数器方式设定(0:双面计数 1:单面计数) 26-6 发送地设定(5:中国 6:台湾) 26-7 直接显示CPM旋转速度 26-10 网络扫描的试用设定 26-18 节粉方式(0:节粉关闭 1打开) 26-22 语言设定(打印卡面板语言)(0:日语 1:英语……) 26-30 CE标记对应控制设定(0:CE标记OFF 1:ON) 26-32 风扇旋转状况变化 26-36 (0:保养计数到停机 1:不停) 26-37 (0:载体计数到停机 1:不停) 26-38 光鼓超寿命停止设定(0停机 1不停机) 26-39 内存容量检测(16:16M内存 32:32M内存) 26-42 转印时间调整(R系列:1:240MS 3:260MS 9:320MS)(M系列机子取值1-99 默认值50) 26-43 上下端空白设置(自动灯表下端,手动灯表上端) 26-50 黑白转换功能设定(0:可转 1:不可转) 26-51 复印机暂停功能设定(0:不停 1:停) 26-60 未装载FAX时,设定FAX模式键是否有效 27-1 设定有元PC/调制解调器的通信故障 27-5 输入机器的机号 30-1 确认本体传感器动作 30-2 确认给纸部的传感、检测器及相关回路的动作 40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作 41-2 调整OC原稿检测传感器 41-3 原稿检测传感器受光电平显示 41-4 OC盖板20度时的检测电平调整 42-1 载体记数清除 43-1 定影温度设定(倍率键调) 43-10 明信片纸张进纸周期设置(取值1-99) 43-11 明信片纸定影温度设置

夏普复印机维修模式维修代码故障代码

C滋度C浓It 夏普复印机维修模式与维修代码.故障代西 进入錐修代码方式进入工厂代码方式 SF1118/1025/AR161/AR200 C Ca 0 C AR275/AR255 # MACtfA M350/M450

AR158 C滋度C浓It

AR2818 m160 m205 m276 夏普数码夏印机维修代码 确认反射镜装置动作 确认光学系传感器动作 反光鏡扫描连续动作 SPF 连续动作 确认SPF 传感器动作 确认SPP 电动机正转方向动人 确认SPF 电动机逆转方向动作 确认SPF 进毀电磁阀动作 RSPFfil 转电厳铁动作检查 1-1 1-2 1-6 2-1 2-2 2-3 2-4 2-8 2-9 2-10

RSPF出尿门电厳鉄动作检查确认SPP PS释故电磁阀动作

3-2确认務动分离传感器动作 3-3确认分页器務动动人 3-4确认分离板动作(检测是否正常转动) 3-11确认配页器原位动作 5-1确认«!作部显示(面fftLED灯全亮杪) 5-2确认加热灯亮(定影灯5 0杪间隔亮5次) 5-3确认夏印机灯亮(10枚浓度建改亮度) 6-1确认进红电磁阀动作(50枚间隔驱动20次) 6-10驱动主盒半圆琨 7-1预热时间表示有JAM老化 7-4预热省路 7-6间就老化有IK 7-8预热时间表示 8-1夏印模式的显影偏压输岀 8-2夏印模式的主充电器H様电压(High状态高)输出 8-3夏印模式的主充电器柵极电压(Low狀态低)输岀 8-6转印电压输岀 8-10打印模式的显影偏压以及腔制回路的动作确认和调整 8-11打印模式的主充电器柵极电压(High状态)以及控翎回路的动作确从
