STEP7-功能块全中文说明全解
https://www.360docs.net/doc/497345766.html,parator
== IN1等于IN2
<> IN1不等于IN2
> IN1大于IN2
< IN1小于IN2
>= IN1大于或等于IN2
<= IN1小于或等于IN2
2.整数就是没有小数位都是零的数，即能被1整除的数（如-1,-2,0,1,……）CMP ?I（INT）整数比较
CMP ?D (DINT)比较双精度整数
CMP ?R (REAL)比较实数
3.转换指令概述
BCD_I BCD码转换为整数
I_BCD 整型转换为BCD码
BCD_DI BCD码转换为双精度整数
I_DINT 整型转换为长整型
DI_BCD 长整型转换为BCD码
DI_REAL 长整型转换为浮点型
4 计数器指令
S_CUD 双向计数器
S_CD 降值计数器
S_CU 升值计数器
---( SC ) 设置计数器线圈
?---( CU ) 升值计数器线圈
?---( CD ) 降值计数器线圈
5.S_CUD 双向计数器
`
6. S_CU 升值计数器
7. S_CD 降值计数器
8. ---( SC ) 设置计数器值
9. ---( CU ) 升值计数器线圈
10. ---( CD ) 降值计数器线圈
11. ---(OPN)打开数据块：DB或DI
如果想将数据块中的数据读出（如DB和DI），需要通过(OPN)打开数据块后才可读出。
12. ---(JMP)--- 无条件跳转
13. ---(JMPN) 若“否”则跳转
14. LABEL标号
【整型数学运算指令】整型数学运算指令概述说明
使用整数运算，您可以对两个整数(16和32位)执行以下运算：
?ADD_I 加整数
?SUB_I 减整型
?MUL_I 乘整型
?DIV_I 除整型
?ADD_DI 加双精度整数
?SUB_DI 减长整型
?MUL_DI 乘长整型
?DIV_DI 除长整型
?MOD_DI 返回分数长整型
15. ADD_I 整数加
16. SUB_I 整数减
17. MUL_I 整数乘
18. DIV_I 整数除
19. MOD_DI 返回长整数余数
20. 浮点运算指令概述
IEEE
32位浮点数属于REAL数据类型。可以使用浮点运算指令对两个32位IEEE浮点数执行下列运算指令：
?ADD_R 加实数
?SUB_R 实数减
?MUL_R 实数乘
?DIV_R 实数除
使用浮点运算指令，可对一个32位IEEE浮点数执行下列操作：
?求绝对值(ABS)
?求平方(SQR)和平方根(SQRT)
?求自然对数(LN)
?求指数值(EXP)以e (= 2,71828)为底
?求下列32位IEEE浮点数表示的角度的三角函数- 正弦(SIN)和反正弦(ASIN)
- 余弦(COS)和反余弦(ACOS)
- 正切(TAN)和反正切(ATAN)
21. DIV_R 实数除
22. ABS 得到浮点型数字的绝对值
23. SQR 求平方
24. SQRT 求平方根
25. EXP 求指数值
26. LN 求自然对数
27. SIN 求正弦值
28. COS 求余弦值
29. TAN 求正切值
30. ASIN 得到反正弦值
31. ACOS 得到反余弦值
32. ATAN 得到反正切值
33. MOVE分配值
34. 程序控制指令概述
说明
可使用下列程序控制指令：
?---(CALL) 调用来自线圈的FC SFC(不带参数) ?CALL_FB 调用来自框的FB
?CALL_FC 调用来自框的FC
?CALL_SFB 调用来自框的系统FB
?CALL_SFC 调用来自框的系统FC
?调用多重背景
?调用来自库的块
?使用MCR功能的重要注意事项?---(MCR<) 主控制继电器打开
?---(MCR>) 主控制继电器关闭
?---(MCRA) 主控制继电器激活?---(MCRD) 主控制继电器取消激活?RET 返回
移位和循环移位指令?SHR_I 整数右移
?SHR_DI 长整数右移
?SHL_W 左移字
?SHR_W 右移字
?SHL_DW 双字左移
?SHR_DW 右移双字
35. SHR_I 整数右移
36. SHR_DI 右移长整数 37. SHL_W 字左移
38. SHR_W 字右移 39. SHL_DW 双字左移 30. SHR_DW 双字右移
31. ROL_DW 双字循环左移
32. ROR_DW 双字循环右移
存储器中定时器的位置和定时器的组件
33. S_PULSE脉冲S5定时器
34. S_PEXT扩展脉冲S5定
35. S_ODT接通延时S5定时器
36. S_ODTS保持接通延时S5定时器
37. S_OFFDT断开延时S5定时器
38. ---( SP )脉冲定时器线圈
---( SP )
39. ---( SE )扩展脉冲定时器线圈---( SE )
STEP7常用功能块FC105等介绍
Step7编程常用功能块的使用介绍 1、FC105是处理模拟量（1~5V、4~20MA等常规信号）输入的功能块，在中，打开Libraries\standard library\ Ti-S7 Converting Blocks\fc105,将其调入OB1中，给各个管脚输入地址；如下： 其中，管脚的定义如下： IN---------模拟量模块的输入通道地址，在硬件组态时分配； HI_LIM---现场信号的最大量程值； LO_LIM--现场信号的最小量程值； BIPOLAR—极性设置，如果现场信号为+10V~-10V（有极性信号），则设置为1， 如果现场信号为4MA~20MA（无极性信号）；则设置为0；
OUT-------现场信号值（带工程量单位）；信号类型是实数，所以要用MD200来存放； RET_V AL-FC105功能块的故障字，可存放在一个字里面。如：MW50； 2、热电偶、热电阻信号的处理，该类信号实际值是通道整数值的1/10； 3、FB41 PID控制模块的使用； PID模块是进行模拟量控制的模块，可以完成恒压、恒温等控制功能在中，打开Libraries\standard library\ PID Control block\FB41,将其调入OB1中，首先分配背景数据块DB41，再给各个管脚输入地址；如下： 4、脉冲输出模块FB43，该模块是将模拟量转换成比率的脉冲输出。Libraries\standard library\ PID Control block\FB43,将其调入OB1中，首先分配背景数据块DB43，再给各个管脚输入地址；如下：
STEP7常用功能块FC105、FB41、FB43
目的：FC105的使用 1、FC105是处理模拟量（1~5V、4~20MA等常规信号）输入的功能块，在中，打开Libraries\standard library\ Ti-S7 Converting Blocks\fc105,将其调入OB1中，给各个管脚输入地址；如下： 其中，管脚的定义如下： IN---------模拟量模块的输入通道地址，在硬件组态时分配； HI_LIM---现场信号的最大量程值； LO_LIM--现场信号的最小量程值； BIPOLAR—极性设置，如果现场信号为+10V~-10V（有极性信号），则设置为1， 如果现场信号为4MA~20MA（无极性信号）；则设置为0；
OUT-------现场信号值（带工程量单位）；信号类型是实数，所以要用MD200来存放； RET_V AL-FC105功能块的故障字，可存放在一个字里面。如：MW50； 2、热电偶、热电阻信号的处理，该类信号实际值是通道整数值的1/10； 3、FB41 PID控制模块的使用； PID模块是进行模拟量控制的模块，可以完成恒压、恒温等控制功能在中，打开Libraries\standard library\ PID Control block\FB41,将其调入OB1中，首先分配背景数据块DB41，再给各个管脚输入地址；如下： 4、脉冲输出模块FB43，该模块是将模拟量转换成比率的脉冲输出。Libraries\standard library\ PID Control block\FB43,将其调入OB1中，首先分配背景数据块DB43，再给各个管脚输入地址；如下：
5、果现场是阀门等执行机构，只需要将通道地址输入PID的输出通道，如下：
step7 PID功能块详解
PID控制软件包包括以下几部分 9 CONT_C、 CONT_S和PULSEGEN功能模块 PID控制的概念 PID控制软件包里的功能块包括连续控制功能块CONT_C,步进控制功能块CONT_S以及具有脉冲调制功能的PULSEGEN。控制模块利用其所提供的全部功能可以实现一个纯软件控制器。 循环扫描计算过程所需的全部数据存储在分配给FB的数据区里，这使得无限次调用FB变成可能。功能块PULSEGEN一般用来连接CONT_C，以使其可以产生提供给比例执行器的脉冲信号输出。 基本功能在功能块组成的控制器中，有一系列你可以通过设置使其有效或无效的子功能。除了实际采用PID算法的控制器外，还包括给定点值处理、过程变量处理以及调整操作值范围等功能。应用用两个控制模块组成控制器就可以突破局限的特定应用。控制器的性能和处理速度只与所采用的CPU性能有关。对于任意给定的CPU，控制器的数量和每个控制器被调用的频率是相互矛盾的。控制环执行的速度，或者说，在每个时间单元内操作值必须被更新的频率决定了可以安装的控制器的数量。对要控制的过程类型没有限制，迟延系统（温度、液位等）和快速系统（流量、电机转速等）都可以作为控制对象。过程分析注意：控制过程的静态性能（比例）和动态性能（时间延迟、死区和重设时间等）对被控过程控制器的构造和设计以及静态（比例）和动态参量（积分和微分）的维数选取有着很大的影响。准确地了解控制过程的类型和特性数据是非常必要的。控制器的选取注意：控制环的特性由被控过程或被控机械的物理特性决定，并且我们可以改变的程度不是很大。只有选用了最适合被控对象的控制器并使其适应过程的响应时间，才能得到较高的控制质量。生成控制器不用通过编程你就可以生成控制器的大部分功能（构造、参数设置和在程序中的调用等），前提是你掌握了STEP 7的编程知识。在线帮助 STEP 7的在线帮助同样也可以为你提供各种功能块的帮助信息进一步帮助 PID控制器是标准控制器的子集，想得到标准控制器进一步的资料，请参阅/350/参数设置调用参数分配用户界面在Windows95下按照下面的选项调用PID控制器的参数设置用户界面Start—SIMATIC_Step 7—PID Control ParameterAssignment 在第一个对话框中你可以打开一个已经存在的CONT_C或CONT_S的背景数据块，或者你新建一个数据块作为功能的背景数据块。如果你新建了一个新的背景数据块，你会被提示将这个数据块分配给某一个功能块。FB43 PULSEGEN没有参数设置的界面，你必须用STEP 7的工具给其分配参数。在线帮助当你给控制模块设置参数时可以使用参数设置用户界面的在线帮助，你可以以三种方式调用在线帮助 9 用菜单选项中的Help 9 按下F1键 9 按下参数设置用户界面里的帮助按钮用功能块FB41“CONT_C”实现连续控制简介 在SIMATIC S7 可编程控制器上，功能块FB41用来控制具有连续输入输出的技术过程。 在参数设置过程中，你可以通过参数设置来激活或取消激活PID控制的某些子功能来设计适应过程需要的控制器应用你可以将其作为一个给定点PID控制器，或者在多环路控制中作为串级、混合或比率控制器。控制器的算法是基于具有模拟输入信号的采样PID控制。如果扩展需要的话可以引入一个脉冲发生器，来产生具有脉宽调制的操作值输出，以提供给带有比例执行器的两级或三级步进控制器。描述除了给定点和过程变量分支的功能外，FB自己就可以实现一个完整的具有连续操作值输出并且具有手动改变操作值功能的PID控制器，下面你会找到各子功能的详细描述
STEP7 常用功能块(FC块)-推荐下载
常用功能块（FC105、FB41、FB43）课程 目的：FC105的使用 1、FC105是处理模拟量（1~5V、4~20MA等常规信号）输入的功能块，在中，打开Libraries\standard library\ 中，给各个管脚输入地址；如下： Ti-S7 Converting Blocks\fc105,将其调入OB1 IN---------模拟量模块的输入通道地址，在硬件组态时分配； HI_LIM---现场信号的最大量程值； LO_LIM--现场信号的最小量程值； BIPOLAR—极性设置，如果现场信号为+10V~-10V（有极性信号），则设置为1， 如果现场信号为4MA~20MA（无极性信号）；则设置为0；
OUT-------现场信号值（带工程量单位）；信号类型是实数，所以要用MD200来存放； RET_VAL-FC105功能块的故障字，可存放在一个字里面。如：MW50； ； 2、热电偶、热电阻信号的处理，该类信号实际值是通道整数值的1/10 PID模块是进行模拟量控制的模块，可以完成恒压、恒温等控制功能在中，打开Libraries\standard library\ ，再给各个管脚输入地址；如下： PID Control block\FB41,将其调入OB1中，首先分配背景数据块DB41 4、脉冲输出模块FB43，该模块是将模拟量转换成比率的脉冲输出。Libraries\standard library\ PID Control block\FB43,将其调入OB1中，首先分配背景数据块DB43，再给各个管脚输入地址；如下：
将程序下载调试，看PID 的温度调节作用如何？如果控制的不好，改变P 、I 参数！5、如果现场是阀门等执行机构，只需要将通道地址输入PID 的输出通道，如下：
西门子STEP7常用功能块说明
西门子STEP7常用功能块说明【工控老鬼】 (2012-10-26 09:02:55) 转载▼ 标签： 分类：PLC plc培训 plc实例 感悟人生 工控老鬼 深圳plc培训 1. SFB0 "CTU" SFB1 "CTD" SFB2 "CTUD" SFB4 "TON" SFB5 TOF 兼容IEC61131-3的计数和计时功能块 2. SFB41 "CONT_C" SFB42 "CONT_S" SFB43 "PULSEGEN" 用于PID控制 41---连续 42---离散 43---用于将一个模拟量转化为与之对应的周期性开关量脉冲信号,该脉冲的 占空比与模拟量的数值大小成正比. 3. SFC0 "SET_CLK" SFC1 "READ_CLK" 用于读写PLC中的系统时间 4. SFC14 "DPRD_DAT" SFC15 "DPWR_DAT" 用于读写DP从站中的一致性数据如:读写用DP通讯的变频器中的控制字 5. SFC20 "BLKMOV" SFC21 "FILL" 块拷贝,块填充 6. SFC46 "STP" SFC47 "WAIT" SFC46 使PLC进入STOP状态,挺有用的:可以当软件陷阱,或利用上位控制PLC停机7. SFC60 "GD_SND" SFC61 "GD_RCV" MPI的GD通讯 8.IEC Function Blocks FC22 "LIMIT" FC25 "MAX" FC27 "MIN" FC22 ---限幅输出 FC25,FC27 --- 3个数比大小 9.PID Control Blocks
FB41/42/43 同SFB41 "CONT_C" SFB42 "CONT_S" SFB43 "PULSEGEN" FB58 "TCON_CP" FB59 "TCONT_S" 用于温度控制PID 10.Ti-S7 Converting Blocks FC105 "SCALE" FC106 "UNSCALE" 模拟量输入输出的比例和数据类型转换 【工控老鬼】 (2012-10-26 09:02:55) 转载▼ 分类：PLC 标签： plc培训 plc实例 感悟人生 工控老鬼 深圳plc培训 1. SFB0 "CTU" SFB1 "CTD" SFB2 "CTUD" SFB4 "TON" SFB5 TOF 兼容IEC61131-3的计数和计时功能块 2. SFB41 "CONT_C" SFB42 "CONT_S" SFB43 "PULSEGEN" 用于PID控制 41---连续 42---离散 43---用于将一个模拟量转化为与之对应的周期性开关量脉冲信号,该脉冲的 占空比与模拟量的数值大小成正比. 3. SFC0 "SET_CLK" SFC1 "READ_CLK" 用于读写PLC中的系统时间 4. SFC14 "DPRD_DAT" SFC15 "DPWR_DAT" 用于读写DP从站中的一致性数据如:读写用DP通讯的变频器中的控制字 5. SFC20 "BLKMOV" SFC21 "FILL" 块拷贝,块填充 6. SFC46 "STP" SFC47 "WAIT" SFC46 使PLC进入STOP状态,挺有用的:可以当软件陷阱,或利用上位控制PLC停机7. SFC60 "GD_SND" SFC61 "GD_RCV" MPI的GD通讯

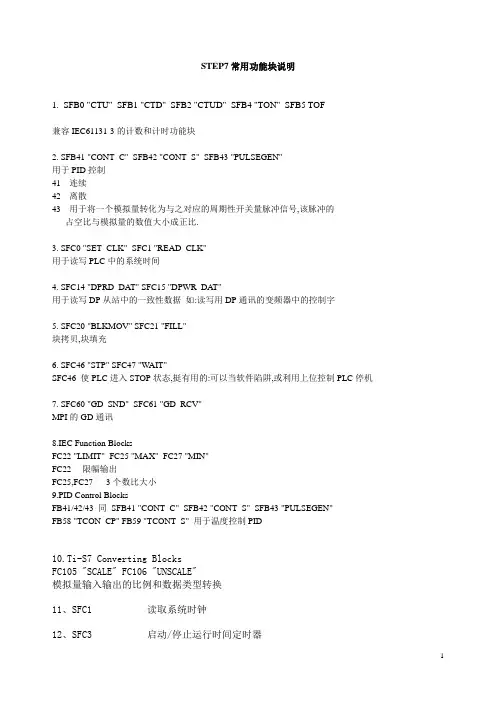

STEP7常用功能块说明
