多频超声波发生器使用说明书

多频超声波发生器

HM-1000

操作说明书

（版本）

一、性能简介

1、国际领先的IGBT驱动模式，保证功率的均衡及稳定。

2、具有软性启动功能，可防止主机瞬间启动电流过大。

3、具有外部驱动（Remote Control）功能，方便远程操控。

4、具扫频功能（约±1KHz）。

5、三种频率自动或手动变频交换输出（爆洗功能），清洗效果更佳。

6、通过频率的数字生成和调节，在10％到100％的范围内可调的输出功率始终可用，恒定的输出功率和间隔功能有效确保清洗物精确的超声波辐射。

7、LED功率和状态指示灯以及显示详细数字的LCD数码屏，确保操作方便安全。

8、发生器系列配有不同的防护功能，例如智能冷却系统以及短路，空转和过载保护功能，以确保最高的工作安全性。

9、绝佳散热设计，可适应于长时间清洗运行。

10、防腐蚀机箱设计，运行不受使用环境的制约。

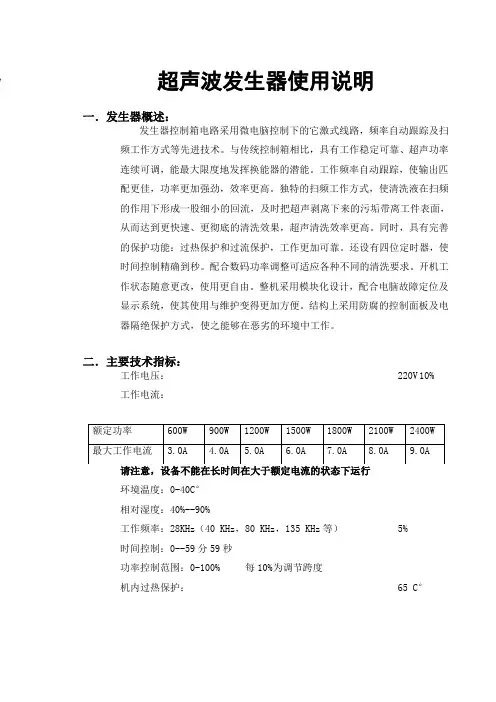

二、主要技术参数

工作电压：AC220V 50/60Hz ±10%

工作电流：请注意，设备不能在长时间在大于额定电流

的状态下运行。

工作电流

工作环境：0-40℃

相对湿度：40%-90%

工作频率：40/80/120KHz ±10%

时间控制：0--59分59秒

功率控制范围：占空比调节1-99%

外型尺寸：H X W X L=138X308X428

二、面板功能说明

电源开关：电源开关为整机的总电源开关，往上拨为开，往下拨为关。

频率切换：频率切换多档开关为控制超声波工作频率的开关，AT为自动频率切换（40/80/120KHz），MT为手动频率切换分为三种工作频率段F1-40KHz、F2-80KHz、

F3-120KHz。

功率调节：功率调节电位器为控制超声波输出功率大小的电位器，顺时针调节为从小到大，逆时针调节为从大到小，可调整超声功率范围为10—100%。

功率调节指示：功率调节指示分为10个LED指示档位，根据功率调节电位器调整功率的大小亮LED，当

全部都灭时，超声波输出功率为0；当全部都亮时，超声波输出功率为100%。

操作按键：〈切换功能键〉为控制LED数码显示模式，可以分别显示整机工作电流、超声波工作频率、定时时间/PLC、或扫描显示模式。

电流过载指示:针对HL-2600系列机型，电流分为5A、7A、9A三个段，如果在调试机器，或正常工作时最大工作电流超过规格书上的

要求。Overload指示灯将常亮，提示用户注意，不要将电流调的太大，以避免影响机器的使用寿命。

注意：Overload指示灯亮，不会关掉超声波发生器，只提示！界面操作说明

1、按一下〈切换功能键〉，目前为电流显示模式，LED数

码管将显示整机的工作电流，同时电流指示灯亮，电流

的单位为Amp(安培)。

2、按一下〈切换功能键〉，目前为超声波工作频率显示模

式，LED数码管将显示超声波发生器的工作频率，同

时频率指示灯亮，频率的单位为KHz(千赫兹)。

3、按一下〈切换功能键〉，目前为定时时间/PLC显示模式，LED数码管将显示超声波发生器的定时时间，同时Time/PLC指示灯亮。在定时时间/PLC显示模式下，按键〈减少定时键〉，〈增加定时键〉，〈启动暂停键〉才可以有作用。在其它显示模式下，这三个按键无作用。定时器最大定时时间可设为59分59秒。如果不想启用定时时间，可设为ON。按〈启动暂停键〉，停止工作，按〈减少定时键〉，定时时间减，最小可减为OFF。按一下，减1秒，如果常按，定时时间连续减。按〈增加定时键〉，定时时间加，最大可加为ON(开机连续工作模式)，按一下，加1秒，如果常按，定时时间连续加。设定好定时时间后，按〈启动暂停键〉，定时器开始计时工作。定时时间到，机器会关掉超声，同时蜂鸣器会报警，重新调入原来设定的超声时间。

4、开机后，有PLC控制接入本超声波发生器。如果按一下〈切换功能键〉，目前为定时时间/PLC显示模式，LED数码管将显示PLC,这时定时时间功能无效，整机超声波是否工作，完全受PLC控制。

5、按一下〈切换功能键〉，目前为扫描显示模式，SCAN指示灯常亮，同时进入整机工作电流、超声波工作频率、定时时间/PLC循环显示模式。每种显示模式显示5秒钟，同时对

应

的显示模式指示灯亮。这样无需频繁操作按键，就可以随时了解整机的各种工作参数。

三、多频超声波发生器调试方法 :

超声波清洗机工作的好坏不仅取决于发生器的性能，与震板的匹配也是非常关键的。不同的震板或不同的安装形式以及不同的工作环境都会使震板的电器性能发生变化，所以正确的调试是超声波稳定工作的基本保证。具体方法如下：

1.在发生器输出端按＋－极正确连接上负载（换能器）。

2.将功率调节电位器，调到最小档位。

3.打开机壳，接上电源线，然后打开电源开关。

4.按〈切换功能键〉，将显示模式调到频率显示模式，观察发生器的工作频率是否和换能器的频率相一致。如果不一致，调节频率设定电位器，将工作频率调整到和换能器的频率一致。频率调节方法：40KHz频率调节-频率切换多档开关手动切换至F1则L1灯亮,此时可以微调VR1频率调节电位器。

（注：80/120KHZ频率调节与40频率调节方法一样，在调整频率时，定时器要设定在ON状态,或定时器打开状态，按照“操作和面板显示说明”部分操作！）

5.按〈切换功能键〉，将显示模式调到电流显示模式。调节功率电位器到最大，电流表显示的工作电流达到了负载的工作要求即可。

6.如果达不到要求，将电源关闭，松开L03-40KHZ固定匹配电感的铝压片（螺母松到螺杆的顶部），抽出原有的匹配垫片后打开电源开关调节频率设定电位器改变一下频率的幅度范围（40KHZ换能器为38KHZ-42KHZ）功率调节至最大，用手提拉匹配电感的磁芯，同时观察电流表的变化。在提拉的过程中电流表有上升的变化，当电流表显示电流上升到最大的匹配电流值后就会下降。而这个匹配电流值的幅度就是理想值时，就用匹配垫片直接垫到匹配电感上，达到最大的匹配电流值为止（磁芯两边要垫对称）。（注：80/120KHZ频率段与40KHZ调试方法一样）

注意：调试和使用过程中电流不要超过本发生器最大输出电流（即工作电流），否则会损坏发生器。

调试时额定电流按每个换能器计算，换能器数量多时电流可适当降低至计算。

常见故障检修方法

1．无超声，打开电源开关时开关自动处于关闭状态。

〔1〕去掉负载（换能器），重开发生器风扇转，驱动板指示灯亮，说明负载有短路现象，请检查负载。

如去掉负载（换能器）开电源开关时开关还是自动处于关闭状态，则进行下一步检测。

〔2〕打开外壳检查电源开关是否有损坏，查看功率板上的保险管是否烧掉，如有烧毁表明功率管被击穿。

请一一更换功率管及22Ω电阻，并检测整流桥堆是否烧毁。检测方法：把万用表调到Ω电

阻挡位；黑表笔接整流桥堆的正极端；红表笔分别接两个AC端引脚是否导通，是则更换整流桥堆。

2．无超声，风扇转，驱动板指示灯亮，插上频率表有频率显示。

〔1〕检查发生器每个连接头是否松断开，是则焊接好，不是则检查下一步。

〔2〕检查电流表是否损坏，是则更换。

3．无超声，风扇转，驱动板指示灯亮。

〔1〕插上频率表无频率显示，驱动板损坏，更换。4．无超声，风扇转，驱动板指示灯不亮。

〔1〕检查驱动板供电电源是否有损坏，如损坏更换。5．有超声，电流过大，不正常。

〔1〕检查升压变压器是否有内部短路，有则更换，不是则检查下一步。

〔2〕检查负载是否有问题。

6．有超声，但功率不能调节。

〔1〕检查可控硅是否短路，是则更换，不是则进行下一步。

〔2〕检查功率调节电位器是否不正常，一一检测，有损坏的更换。

7．有超声，超声声音很不正常，超声力度不佳。

〔1〕用频率表查看输出频率是否在换能器工作频率范围内（频率28KHZ换能器应该在27KHZ-31KHZ，

40KHZ换能器为38KHZ-42KHZ）。如果差别太大，可通过调节频率电位器来恢复正常的工作频率。

〔2〕观察电流表的电流大小，如果电流比额定电流过小，首先应检查超声波换能器是否有损坏，例

如换能器脱落，换能器晶片破裂，粘结胶水开裂等，连接导线是否有短路等。一般情况下，如

果电流下降不多或更本没有下降，而声音又正常，但是超声强度下降比较厉害，则很可能是换

能器粘结胶水开裂，其判断方法为；观察换能器与钢板连接处的胶水涂层，正常情况下应该是

光滑的表面，如有细小裂痕则很可能是胶水已开裂，此时应该把换能器取下重新粘结，如电流

下降比较厉害，则主要检查是否有连接导线断路或

换能器晶片开裂。

〔3〕一般工作电压，清洗对象，水温高低及清洗液的种类等都会对超声强度有影响，特别是在剧烈

搅动时，超声会减弱，数十秒钟才能恢复，注意使用方法。

注意事项：

1、本超声波电源采用标准AC220V 50/60Hz电源供电,机箱

的电源保护地线必须保证良好接地,以免发生意外触电危险。

2、请将机器放置于干燥通风处,机器左右及后部距离遮挡物

大于30mm,以便散热。

3、出现工作异常时请与维护工作人员联系,切勿随便开盖,

以免造成危险。
