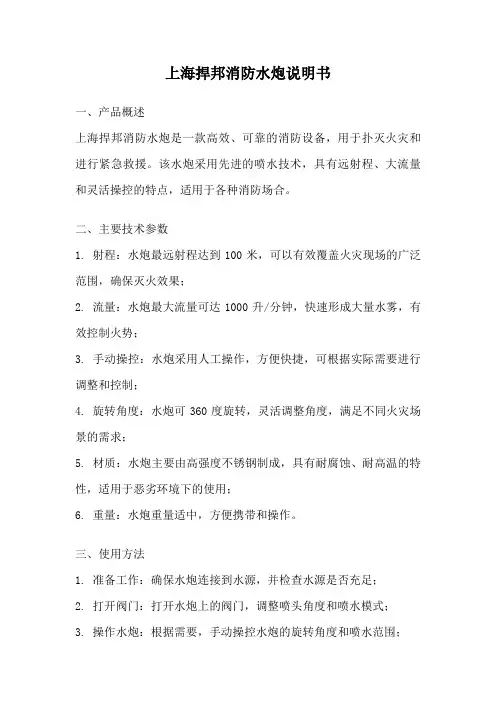

消防水炮灭火系统材料技术参数

固定消防炮灭火系统的分类与设置场所

固定消防炮灭火系统的分类与设置场所固定消防炮灭火系统是指由固定消防炮和相应配置的系统组件组成的固定灭火系统。一、固定消防炮系统设置场所 1、单层、多层建筑； 2、飞机库； 3、石油天热气工程；二、固定消防炮灭火系统的类型 1、按喷射介质分：水炮系统、泡沫炮系统、干粉炮系统；（1）水炮系统喷射介质为水，系统由水源、消防泵组、消防水炮、管路、阀门、动力源和控制装置组成。适用于固体可燃物火灾。（2）泡沫炮系统喷射介质为泡沫灭火剂，系统由水源、泡沫液罐、泡沫比例混合装置、消防泵组、泡沫炮、管道、阀门、动力源和控制装置组成。适用于甲、乙、丙类液体火灾、固体可燃物火灾。

（3）干粉炮系统喷射介质为干粉灭火剂，系统由于粉罐、氮气瓶组、干粉炮、管道、阀门、动力源和控制装置组成。适用于液化石油气、天然气等可燃气体火灾场所。 2、按安装形式分（1）固定式系统由永久固定消防炮和相应配置的系统组件组成。（2）移动炮系统以移动式消防炮为核心，由灭火剂供给装置、管路、阀门等部件组成。主要配备消防部队或企业事业单位消防队的专业人员使用。 3、按控制方式分（1）远控消防炮系统远距离控制的消防炮灭火系统，可分为有线遥控和无线遥控两种方式。适用场所：爆炸危险性、大量有毒气体产生、产生强烈辐射热、火灾蔓延面积较大且损失严重的、高度超过8M且火灾危险性较大的室内、灭火人员难以及时接近或撤离固定消防炮位的场所。（2）手动消防炮灭火系统概念：现场手动操作的消防炮灭火系统。组成：手动消防炮、灭火剂供给装置、管路及阀门、塌架等部件组成。适用场所：辐射热不大，人员便于靠近的场所。江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。所有系列产品均经公安部消防产品检测中心的认可，并取得型式认可证书。消防炮、泡沫系统产品获得中国CCS船级社颁发型式认可证书。江西西河机械设备有限公司产品专业服务于石油化工储运、炼油、危险品化工码头、LNG/LPG、煤化工、危险品船舶、专业消防船项目，长期以来从事消防行业的技术、经验的积

自动消防水炮系统操作说明

自动消防水炮系统操作说明一、系统开启及关闭操作 1、打开控制台TYLD—Q08A后门，打开空气开关，此时UPS上电。 2、按下UPS开机按钮，约1秒后发出“的、的”声，说明电源已经接通，此时UPS作为备用电源。 3、依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏与时钟数码管显示正常，即整个系统的供电线路上电完成，水炮复位后处于监视状态。 4、按下监视器的电源开关，电源指示灯亮，监视器开机。 5、按下硬盘录像机后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式。 6、系统工作状态设置：自动控制状态：按下启泵自动按钮（上方的蓝色指示灯点亮），按下各个分区控制阀的自动按钮（上方的蓝色指示灯点亮）。这种状态下，当某区发生火灾时，该区报警信号灯亮，声光报警器报警，显示屏显示报警信息，打印机实时打印火警信息，系统输出启泵信号，打开电动阀，自动射水灭火。手动控制状态：按下启泵“手动”按钮（上方的红色指示灯点亮），按下各个分区控制阀的“手动”按钮（上方的红色指示灯点亮）。当现场装置探测到火灾时，相应分区的报警信号灯亮，系统进行声光报

警，显示屏显示报警信息，打印机实时打印报警信息，但水炮不喷水。当人工确认后，按下分区控制阀“自动”按钮，再按下启泵“自动”按钮，水炮才打开电动蝶阀自动启泵喷水；或按下分区控制阀“自动”按钮后，再按下强制启泵按钮喷水，这时停泵也需要手动控制。 7、关闭控制面板上的AC电源开关和DC电源开关，则切断送往现场的电源，水炮和电动阀处于断电状态。 8、关闭控制台内部的空气开关，按UPS的关机键，切断备用电源，则整个系统断电。二、控制台TYLD—Q08A薄膜键盘的操作说明手动控制：按数字键输入（密码：1234）后，显示屏显示出该密码，再按“确认”键，此时键盘指示灯亮，表示键盘可操作。选“装置控制”，按“确认”键，按数字键输入水炮的地址号码（例如07，分别按“0”、“7”键），显示屏显示出该号码，再按“确认”键，然后按“手动”键，手动指示灯亮，即该水炮处于手动控制状态。监视器显示出水炮的现场视频画面，按方向键或者操作操纵杆可控制水炮的水平及垂直转动，监视器的显示画面跟着改变，按“停止”键可以停止水炮的转动。若现场有火源，可控制水炮转动使火源出现在现场画面的中间位置，按下“射水”键，再按方向键进行小角度的水平或垂直调整，即可对准火源射水灭火，按“水平扫射”或“垂直扫射”键，水炮可进行直流或喷雾射水，按“停止射水”键，水炮立即停止喷水，按“停止手动”键，该水炮复位，退出手动控制状态。自动状态：当有火灾发生时，水炮自动定位射水，声光报警器报

消防水系统施工方案立体车库消防施组方案.doc

消防水系统施工方案工程名称：编制单位：编制人：审核人：审定人：

目录第一节工程概况及编制依据......... 错误!未定义书签。一工程概况 ..................................... 错误!未定义书签。二编制依据 ..................................... 错误!未定义书签。三、施工图纸 .................................... 错误!未定义书签。四、主要规范、标准、规程、图集、相关法规及文件 .. 错误!未定义书签。第二节消防工程施工部署及进度计划 . 错误!未定义书签。一、按总控工期要求，配合总承包商完成消防工程施工错误!未定义书签。二、施工任务交底 ................................ 错误!未定义书签。三、施工顺序 .................................... 错误!未定义书签。四、施工安排 .................................... 错误!未定义书签。五、施工进度计划保证措施 ........................ 错误!未定义书签。第六节、机械使用计划 ................................ 错误!未定义书签。第三节主要施工工艺............... 错误!未定义书签。一、机械和物料准备 .............................. 错误!未定义书签。二、施工技术要求 ................................ 错误!未定义书签。三主要施工工艺 ................................. 错误!未定义书签。 3.1、管道预制加工 ............................... 错误!未定义书签。第四节环境保护措施和安全保证措施 . 错误!未定义书签。

大空间智能消防灭火系统

大空间智能消防灭火系统大空间场所的定义：大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。大空间灭火系统的分类：大空间智能灭火系统分为自动射流灭火系统和固定消防炮灭火系统。自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）下面以萃联（中国）消防设备制造有限公司制造的自动射流灭火系统和数字图像自动消防炮灭火系统作介绍：自动射流灭火系统一、工作原理当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。二、产品特点 ★自动准确定位、定点喷射 ★发现火情到定位喷水时间短（≤30S） ★采用红外、紫外复合探测技术 ★模块化结构，安装、布线简单 ★现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作★免除水渍损失

三、产品用途随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。四、自动射流灭火系统的分类 1、自动消防炮灭火装置 ZDMS0.9/20SCX型自动射流灭火装置性能参数表 2、自动射流灭火装置（喷射型） ZDMS0.6/5SCX型自动射流灭火装置性能参数表 ZDMS0.6/10SCX型自动射流灭火装置性能参数表 3

红外线自动寻的消防水炮工作原理

共安智能科技有限公司https://www.360docs.net/doc/4a10950765.html,/深圳共安智能-红外线自动寻的消防水炮共安智能科技生产的大空间消防水炮运用多项高新技术，将计算机、红外和紫外信号处理、通讯、机械传动、系统控制等技术有机地结合在一起，实现了高智能化的现代消防理念。其主要特点是：全天候主动火灾监控，全方位的主动射水灭火。当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30 秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。火灾扑灭后主动关闭阀门、系统复位(监控状态)。该产品还具有较强的电子电路和机械传动组件的自检能力，可迅速发现故障并报告消防监控中心。大空间消防水炮主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。

共安智能科技有限公司https://www.360docs.net/doc/4a10950765.html,/ 大空间消防水炮特点： 1、自动探测报警与自动定位着火点 2、控制俯仰回转角和水平回转角动作 3、接收其它火灾报警器联动信号 4、自动控制、远程手动控制和现场手动控制

共安智能科技有限公司https://www.360docs.net/doc/4a10950765.html,/ 5、采用图像呈现方式，实现可视化灭 6、探测距离远，保护面积大，响应速度快，探测灵度高 7、自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失 8、同时具有防火、灭火、监控功能，提高了系统整体的性价比 9、二次寻的、无需复位，大大缩短了灭火时间。大空间消防水炮适用场所：体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。

睿实消防自动水炮水明书

自动消防水炮是电气控制喷射灭火设备，可以进行水平、竖直方向转动，通过红外定位器和图像定位器自动定位火源点；开花/直流出水状态自动切换，快速准确灭火。产品概述：全自动跟踪定位消防炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。一旦发生火灾，水炮立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。20L/S～30L/S全自动跟踪定位消防炮的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。性能特点 ◆采用双波段红外紫外复合探测技术，发现火情早、准确率高、范围广、无盲点； ◆采用总线制图像传输技术，结合现场彩色图像信号进行远程人工手动控制； ◆可对火源位置进行定点、定位喷水灭火，扑灭早期火灾效率高； ◆现场可通过485总线手动控制灭火装置喷嘴的射水方向；

◆满足国标规定的手动、自动及远程手动三种控制方式； ◆带有自动柱状/雾状喷嘴，近距离喷射雾化，消除下方死角； ◆采用柱状喷水时，覆盖面积广，穿透力强； ◆总线制通讯，耗材少，方便施工，维护简单方便； ◆二次寻的、无需复位，大大缩短了灭火时间； ◆可接收其他任何厂家的火灾自动报警系统的联动信号； ◆重量轻，外形尺寸紧凑，大方美观。 ◆符合国标GB25204-2010《自动跟踪定位射流灭火系统》的要求。 ◆符合CNCA/CTS0014-2010《自动寻的喷水灭火装置技术规范》的要求。南京睿实消防安全设备有限公司，2016年入选国家高新技术企业，拥有各项专利30多项，组建了一支由电子、机械、PLC、软件等不同专业领域专家组成的研发团队，拥有强大的研发和创新能力，专业从事智能图像火灾探测系统、大空间智能消防炮系统、自动跟踪定位消防炮灭火系统、高压细水雾灭火系统等智能消防产品以及智慧消防解决方案。

大空间建筑消防设施探讨——自动消防水炮系统(3)示范文本

大空间建筑消防设施探讨——自动消防水炮系统（3）示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

大空间建筑消防设施探讨——自动消防水炮系统（3）示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。本网据《中国消防》报道：对于高度大于13米的大空间，尤其是具有较高美观要求的网架结构及玻璃幕顶的建筑，虽然闭式喷淋灭火系统能够起到保护钢屋架的作用，但在实际设计及施工中，尤其是对于不规则屋顶，存在较大的难度。目前日本、欧美等国家在机场、体育馆等大空间建筑中，普遍使用消防水炮系统，该系统早期常用于码头及大型露天油库，近年来被越来越多地应用于室内大空间场所，如日本关西机场、首都体育馆、东莞国际会议中心、深圳会展中心、天津滨海国际汽车城等。自动消防炮系统，不仅可以遥感、自控、自锁，可自动对准着火点自动

喷水，而且可与火灾探测系统联动，采用双波段图像火灾自动探测与空间定位补救技术及光截面图像感烟火灾探测技术，可解决大空间火灾报警，具有控制距离远、保护面积大、反应速度快、可靠性高等优点，可远程定点扑灭早期火灾。国外对消防水炮的研制和应用技术已比较成熟，如日本报知机水炮，设计先进、制做精细、性能优越，但其价格昂贵，每台约100万人民币。国内近年来开始对消防水炮进行研制，上海消防科研所、中国科技大学合肥科大立安安全技术公司等已成功地将消防水炮应用于室内消防。自动消防水炮联动系统经火灾探测器探测报警并进行图像显示后，通过联动控制器联动，扫描确定着火点坐标，驱动消防水炮对准着火点，并启动消防水泵，通过压力继电器设定的水压值自动开启消防电磁阀喷水灭火。当火灾探测器结束警报时或设定时间内，联动控制器关闭水

(完整版)消防水系统施工方案

九、消防水系统施工方案（一）消防水泵安装 1、消防水泵的安装，符合现行国家标准《机械设备安装工程施工及难验收规范》的有关规定。 2、消防水泵的规格、型号符合设计要求，并有产品合格证和安装使用说明书。 3、当设计无要求时，消防水泵的出水管上应安装止回阀和压力表，并宜安装检查和试水用的放水阀门；消防水泵泵组和总出水管上还要安装压力表和泄压阀； 4、安装压力表时加设缓冲装置。压力表和缓冲装置之间要安装旋塞；压力表量程为工作压力的2～2.5倍。 5、吸水管及其附件安装符合下列要求： 5.1吸水管上的控制阀应在消防水泵固定于基础上后进行安装，其直径不小于消防水泵吸水口直径，且不采用蝶阀； 5.2消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上加设柔性连接管。 5.3吸水管水平管段上不应有气囊和漏气现象。（二）消防气压给水设备安装 1、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。 2、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装符合产品使用说明书的要求。 3、消防气压给水设备安装位置、进水管及出水管方向符合设计要求；安装时其四周设检修通道，其宽度不应小于0.7M,消防气压给水设备顶部至楼板或梁底的最小距离不得小于1.0m。（三）消防水泵接合器安装消防水泵接合器的组装按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向要使消防用水能从消防水泵接合器进入系统。（四）消防水泵接合器的安装应符合下列规定： 1、安装在消防车便于接近的人行道或非机动车行驶地段； 2、地下消防水泵接合器采用铸有“消防水泵接合器”标志的铸铁井盖，并在其附近设置指示其位置的固定标志； 3、地上消防水泵接合器设置与消火栓区别的固定标志； 4、墙壁消防水泵接合器的安装符合设计要求。设计无要求时，其安装高度为1.1m；与墙面上的门、窗、孔、洞的净距离不小于2.0m。不能安装在玻璃幕墙下方。 5、地下消防水泵接合器的安装，使进水口与井盖底面的距离不大于 0.4M，且不小于井盖的半径。（五）地下消防水泵结合器井的砌筑应符合下列要求： 1、在最高地下水位以上的地方设置地下消防水泵结合器井时，其井壁宜采用Mn7.5级砖，M5.0级水泥砂浆砌筑； 2、在最高地下水位以下的地方设置地下消防水泵结合器井时，其井壁宜采用Mn7.5级砖、M7.5级水泥砂浆砌筑。且井壁内、外表面应采用1:2水泥砂浆抹面，并应掺有防水剂，其抹面的厚度不应小于20mm，

未来消防系统发展的趋势——智能消防炮

火灾的发生给国家和人民的生命财产造成很大损失，特别是在一些无人值守的大空间场合，火灾一旦发生，其造成的损失将更加惨重。仅仅依赖传统的防火警戒和扑救模式，对于大型工矿企业和建筑是远远不够的。目前很多国家对展览厅、体育馆、仓库等大空间建筑物内的灭火系统进行论证研究，认为：采用与火灾探测器联动的自动消防炮是解决这一问题的较好方案。（一）什么是智能消防炮？指在无人工干预的情况下自动发现火灾，判断火源点的位置，自动调整消防炮的回转和俯仰角度，使其喷射口对准起火点，并展灭火作业的消防炮灭火系统。与固定消防炮的区别：主动探测、主动定位、自动控制。与电动固定消防炮的区别：主动探测、主动定位。是远控炮的升级换代产品。（二）设置场所 1、按国家标准要求需设置自动喷水灭火系统； 2、火灾类别为A类； 3、空间高度较高，采用自动喷水灭火系统难以有效探测、扑灭及控制火灾的大空间场所。如大剧院、体育馆、美术馆、艺术馆和候机楼厅等大空间环境。 4、PS：高大空间场所是指民用和工业建筑物（或构筑物）内净空高度大于8米，仓库建筑物类净空高度大于12米的场所。

（三）类型 1、寻的式智能消防炮灭火系统大空间自动寻的消防炮灭火系统具有主动探测、自动定位和有效控制的灭火功能，既实现自动喷水灭火，又解决常规自动喷水系统感温部件在大空间场所内反应不及时的问题，灭火后自动关闭系统，能够重复启闭和多次使用，是一种经济和高效的智能灭火系统。 2、扫射式智能消防炮灭火系统多应用在室外危险场所。江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。所有系列产品均经公安部消防产品检测中心的认可，并取得型式认可证书。

固定消防水炮灭火系统

固定消防水炮灭火系统 1、施工总体技术要求按CXZKP系列数字图像电控消防炮灭火系统的设计要求及招标图纸进行施工，保证系统正常使用功能，同时便于系统维护检修方便。 2、施工准备（1）火灾安全监控系统、自动水炮灭火系统的施工应由通过专业培训合格,并经批准的施工队伍承担。（2）严格按图纸进行施工，对提高工程质量有重要的作用。接到图纸后负责施工的专业技术人员认真阅读其内容及要求,把图中存在的问题记录下来,在施工交底时一并解决。（3）施工人员应熟悉施工现场,掌握土建和装潢进度的配合要求,按专业施工程序进入工程施工状态。 3、组织施工进场施工前，根椐所选产品特点及设计要求进行深化设计，使之更符合工程特点。工程开工后，施工人员应根据现场的实际情况和特点,核对图纸给设备定位,明确线路走向,标高要求及线路在不同部位的安装方式,墙面与顶面配管的结合方式,设备接线安装标高尺寸和固定方式等。 1）线路及管道敷设：线路敷设要求及施工工艺同消防电系统，管道安装要求及施工工艺同消防水系统。 2）设备安装 A.红外反射烟雾探测器安装：红外反射烟雾探测器的光束轴线至顶棚的垂直距离宜为0.3至1.0米，距地面高度不宜超过20米，相邻两组红外反射烟雾探测器的水平距离不应大于14米。 B.自动消防炮安装消防炮安装：消防炮供水管路材料采用热镀锌钢管，安装要求参考自动喷水灭火系统。消防炮现场手动操作盘应有明显的"消防炮手动操作盘"标志,安装位置应便于人员操作（或在出入口附近）；且人员在操作消防炮现场操作盘时，应能够清楚的观察到消防炮的运动方向和停留位置；

在安装消防炮前,供水管网应完成水压强度和严密性试验,同时完成管网冲洗；系统所有“配件”及“附件”的工作压力不低于 1.6MPa；各种阀门在安装前应进行100%的强度和严密性试验；消防炮距墙距离应不妨碍炮体转动；在消防炮扫描范围内应无障碍物影响其动作和运行；支撑消防炮立管应固定牢固，且应在消防炮入口法兰下10 cm处设固定点；电磁阀、水流指示器、闸阀应水平安装；消防炮的连接线缆应绑扎成束，且固定牢靠，在消防炮扫描工作时，不应脱落或影响消防炮的移动。 C.水流指示器、电磁阀等的安装安装要求及施工工艺同自动喷水灭火系统。 D.水炮解码器的安装将解码器牢固地固定在预定位置上；解码器安装位置距消防炮位置应小于10米。解码器应安装在通风干燥处，应防止雨水顺导线渗入机箱，应避免夏日阳光直射；解码器直流电源不可用于其它用途；通电前应确认接线正确；进入解码器的导线应留有足够的余量。 E.交流/直流电源的安装交/直流电源是为图像型火灾探测器提供电源的设备，须根据工程的实际需要定制相应的大功率电源。安装方式： (1) 按照图纸预定的位置安装； (2) 电源箱应放在前端靠近火灾探测器的地方,安装要牢靠； (3) 引入电源箱的导线,应有明显标记区分绑扎有序；

消防水系统施工方法及技术措施

消防水系统施工方法及技术措施本工程消防给水安装为提高工效，保质按期完成施工任务，决定采用统筹平行流水作业法，穿插施工、分区安装、部分分项同步作业。 1、管道支吊架制作安装： (1)清理管道穿墙、楼板和进出户预留孔洞，以及套管和支吊架的安装工作： A、清理预留孔洞位置按施工图和实际确定，尽量与土建砌体施工同步进行。预留见留孔洞尺寸表3：留孔洞尺寸表(表3) B、预埋应与其他专业紧密配合进行。定位基准及预埋位置根据施工图和现场确定，并划线定位预埋。预埋件须可靠定位固定，其埋设位置按施工图和表3执行。凡管道穿越地下室外墙、各处剪力墙、屋面等均要求加设Ⅳ型刚性防水套管，水泵房管道穿水池外墙均要求穿柔性防水套管（详S312P3-7页），套管比原管径大2-3号。 (2)支吊架制作安装：

A、支吊架制作前应按施工图纸实地测绘，确定其实际结构尺寸, 再参照图S161现场集中预制。预制支吊架经检验合格后分类标识和保管。为便于安装调整工作，吊架采用花兰螺栓，丝扣加长2cm支架紧固孔沿型材纵向开2.5倍长孔，并局部采用两用管卡。水泵配管采用弹性吊架和托架。部分支吊架结构见图4。 B、支吊架安装时，按具体情况用单线和双线法放线施工，并用经纬仪调校，保证支吊架的安装标高、直线度和粗调坡度，以满足后续安装的要求。 C、立管支架安装高度距地1.5～1.8m，每根立管每层设一个（层高≤4m）或两个（层高4～６m）支架。横管支吊架安装则按表２进行。室内横管支、吊架安设最大间距（表2单位m）： D、支干管吊装中，要求支吊架高度要有一定活动余量，以保证支管的坡度调节。在末端位置及拐弯处必须设置防晃支架。 2、管道安装：预埋钢套管立管、干管安装支管安装系

室外消防给水系统施工工艺

室外消防给水系统施工工艺-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

室外消防给水系统 1、室外消火栓系统由位于地下室泵房内室外消防泵及稳压泵共同供给， 2、本工程室外消防用水量30L/S.周围设有7组室外消火栓,间距不超过120米,保护半径不超过150米,室外消火栓管网成环型室内消火栓消防给水系统 1、供水方式：室内消火栓系统由地下室消防泵及屋顶水箱共同比供给. 系统设有自动巡检功能,保证火灾时任何部位有二股充实水柱到达. 消火栓最不利点充实水柱不小于10.0m. 2、室内消火栓给水管道布置成环状，各层消防栓布置均能满足火灾时任何部位有二股充实水柱到达. 3、消火栓箱：室内采用单栓自救式消防卷盘组合型消火栓箱 (SG24B65Z-J)箱内设置DN65消火栓一只,QZ19水枪一支,L=25m麻质内衬胶水龙带一条.各层箱内均不设置远距离消防泵启动按钮和指示灯各一只.消火栓口应朝外,栓口中心距楼面为1.1m. 4、消火栓:本工程采用减压型消火栓(SNJ65-A弹簧式,阀后压力,消火栓系统所需水压为. 5、室外设有3座室外地上式消防接合器,型号为SQS159-B.. 自动喷水灭火系统 1、本工程的火灾危险等级按中危险Ⅱ级设计,作用面积160㎡,喷水强度 8.0L/min. ㎡.喷头工作压力大于,灭火用水量为30L/S,系统火灾延续时间为1小时. 2、地下室内设有自喷水泵,采用报警阀的压力开关直接联锁自动启动喷淋泵.地下室泵房内共设置十套湿式报警阀，每只水力报警阀控制的喷头数不超过800个。 3、喷头部置及选型：地下商业及仓储用房采用快速响应喷头,其余采用普通喷头.有吊顶的房间采用吊顶型喷头,其余采用直立型喷头.车库内采用易熔合金喷头,喷头动作温度为73℃,其余喷头的动作温度为68℃,当通风管道等障碍物的宽度大于1.2m时，其下方应增设喷头,。增设喷头d 的上方有空隙时,设集热板.

消防水炮系统工作原理

1、自动消防炮灭火系统组成自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成。控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。消防炮控制器：接收定位器提供的信号，发出自动、手动状态下的灭火指令。消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。消防炮集中控制盘：通过键盘按钮，实现手动远程控制功能。消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火。 2、系统工作方式

1）自动灭火方式：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位，信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵，自动开启消防电动蝶阀进行喷射灭火。前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。主机结束警报时，自动（或者手动，手动优先）关闭消防水泵及消防电动蝶阀。 2）控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认，值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火。 3）现场手动灭火方式：现场人员发现着火点后，操作相应的消防炮下方现场手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门，实施喷水灭火，同时将报警信号传到消防控制中心。 3、水炮灭火系统安装 1）火灾探测器的安装探测器的保护范围（可视视角）内，不应有遮挡物。探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45℃。 2）在安装自动消防炮前,供水管网应完成水压强度和严密性试验,同时完成管网冲洗； 3）自动消防炮距墙距离应不妨碍自动消防炮转动； 4）短立管应固定牢固，自动消防炮入口法兰下10cm处设固定点；5）电动阀、水流指示器、闸阀水平安装； 6）在消防水炮的扫描范围内应无障碍物影响消防水炮的动作和运行；7）消防水炮的现场控制盘应安装于方便操作的位置，且在操作现场控制盘时，应能够清楚的观察到数控消防水炮的运动方向和停留位置；
