单片机芯片74HC595的引脚图详解
单片机芯片74HC595的引脚图详解

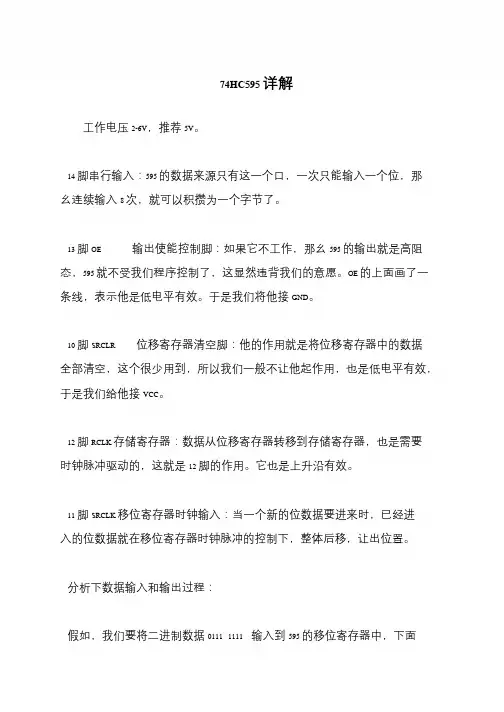

?14脚：DS(SER)，串行数据输入引脚
?13脚：OE，%20输出使能控制脚，它是低电才使能输出，所以接GND
?12脚：RCK，存储寄存器时钟输入引脚。上升沿时，数据从移位寄存器转存带存储寄存器。
?11脚：SCK，移位寄存器时钟引脚，上升沿时，移位寄存器中的bit%20数据整体后移，并接受新的bit(从SER输入)。
?10脚：MR,低电平时，清空移位寄存器中已有的bit数据，一般不用，接%20高电平即可。
8051单片机的引脚及其功能
今天我们学习8051单片机的引脚及其功能。 8051系列各种芯片的引脚是互相兼容的，8051，8751和8031均采用40脚双列直播封装型式。当然，不同芯片之间引脚功能也略有差异。8051单片机是高性能的单片机，因为受到引脚数目的限制，所以有不少引脚具有第二功能，其中有些功能是8751芯片所专有的。各引脚功能简要说明如下： Vcc（40脚）：电源端，为＋5V。 Vss（20脚）：接地端。 时钟电路引脚XLAL2(18脚)：接外部晶体和微调电容的一端。若需采用外部时钟电路时，该引脚输入外时钟脉冲，要检查8051的振荡电路是否正确工作，可用示波器查看XLAL2端是否有脉冲信号输出。 时钟电路引脚XLAL1(19脚)：接外部晶体的微调电容的另一端。在片内它是振荡电路方相放大器的输入端。在采用外部时钟时，该引脚必须接地。 RST(9脚)：RST是复位信号输入端，高电平有效。当此输入端保持两个机器周期，即24个时钟振荡周期的高电平时，就可以完成复位操作。RST引脚的第二功能是VPD,即备用电源的输入端。当主电源Vcc发生故障降低到低电平规定值时，将＋5V电源自动接入RST端，为RAM 提供备用电源，以保证存储在RAM中的信息不丢失，以使电源正常后能继续正常运行。 ALE（30脚）：地址锁存允许信号端。当8051上电正常工作后，ALE引脚不断向外输出正脉冲信号，此频率为振荡器频率fosc的1/6。CPU访问片外存储器时，ALE输出信号作为锁存低8位地址的控制信号。在CPU访问片外数据存储器时，会丢失一个脉冲。平时不访问外存储器时，ALE端也可1/6的振荡频率固定输出正脉冲，因而ALE也可以用作对外输出时钟或定时信号。如果你想看一下8051芯片的好坏，可用示波器查看ALE端是否有脉冲信号输出，如有，则8051基本上是好的。ALE端的负载驱动能力为8个LS型TTL。此引脚的第二功能PROG是对片内带有4K EPROM的8751固化程序时，作为编程脉冲输入端。 PSCN（29脚）：程序存储器允许输出信号端。在访问片外程序存储器时，此端口定时输出脉冲作为读片外程序存储器的选通信号。此引脚EPROM的OE端，PSCN端有效，即允许读出片
8051单片机的内部结构
8051是MCS-51系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。 8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明： 中央处理器(CPU)是整个单片机的核心 部件，是8位数据宽度的处理器，能处理 8位二进制数据或代码，CPU负责控制、 指挥和调度整个单元系统协调的工作，完 成运算和控制输入输出功能等操作。 ·数据存储器(RAM)： 8051内部有128个8位用户数据存储 单元和128个专用寄存器单元，它们是统 一编址的，专用寄存器只能用于存放控制 指令数据，用户只能访问，而不能用于存 放用户数据，所以，用户能使用的的RAM 只有128个，可存放读写的数据，运算的 中间结果或用户定义的字型表。 ·程序存储器(ROM)： 8051共有4096个8位掩膜ROM，用于存放用户程序，原始数据或表格。 ·定时/计数器(ROM)： 8051有两个16位的可编程定时/计数器，以实现定时或计数产生中断用于控制程序转向。 ·并行输入输出(I/O)口： 8051共有4组8位I/O口(P0、P1、P2或P3)，用于对外部数据的传输。 ·全双工串行口： 8051内置一个全双工串行通信口，用于与其它设备间的串行数据传送，该串行口既可以 用作异步通信收发器，也可以当同步移位器使用。 ·中断系统： 8051具备较完善的中断功能，有两个外中断、两个定时/计数器中断和一个串行中断，可 满足不同的控制要求，并具有2级的优先级别选择。 ·时钟电路： 8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的脉冲时序，但8051 单片机需外置振荡电容。
单片机的引脚原理图及说明完整版
单片机的引脚原理图及 说明 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
一、P0端口的结构及工作原理 P0端口8位中的一位结构图见下图： 由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为P0.X引脚的图标，也就是说P0.X引脚可以是P0.0到P0.7的任何一位，即在P0口有8个与上图相同的电路组成。 下面，我们先就组成P0口的每个单元部份跟大家介绍一下： 先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D 锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。 对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。 多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。 输出驱动部份：从上图中我们已看出，P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止。
80C51单片机的引脚功能
1.1 80C51单片机的引脚功能 80C51系列中，用CHMOS工艺制造的单片机都采用双列直插式（DIP）40脚封装，引脚信号完全相同。图2-9为引脚图，这40根引脚大致可分为：电源（V CC、V SS、V PP、V PD）、时钟（XTAL1、XTAL2）、I/O口（P0~P3）、地址总线（P0口、P2口）和控制总线（ALE、RST、、、 ）等几部分。它们的功能简述如下： 1．电源 Vcc（引脚号40），芯片电源，接+5V；Vss（引脚号20），电源接地端。 2．时钟 XTAL1（引脚号18）内部振荡电路反相放大器的输入端，是外接晶振的一个引脚。当采用外部振荡器时，此引脚接地。 XTAL2（引脚号19）内部振荡器的反相放大器输出端，是外接晶振的另一端。当采用外部振荡器时，此引脚接外部振荡源。 3．控制总线 （1）ALE/（引脚号30）:正常操作时为ALE功能（允许地址锁存），用来把地址的低字节锁存到外部锁存器。ALE引脚以不变的频率（振荡器频率的 1/6）周期性地发出正脉冲信号。因此，它可用作对外输出的时钟信号或用于定时。但要注意，每当访问外部数据存储器时，将跳过一个ALE脉冲。ALE端可以驱动（吸收或输出电流）8个LSTTL电路。在8751单片机EPROM编程期间，此 引脚接编程脉冲（功能）。 （2）（引脚号29）：外部程序存储器读选通信号。在从外部程序存储器取指令（或数 据）期间，在每个机器周期内两次有效。可以驱动8个LSTTL电路。 （3）RST/VPD（引脚号9）：复位信号输入端。振荡器工作时，该引脚上持续2个机器周期的高 电平可实现复位操作。此引脚还可接上备用电源。在Vcc掉电期间，由向内部RAM提供电源，以保持内部RAM中的数据。 （4）/Vpp（引脚号31）：为内部程序存储器和外部程序存储器的选择端。当 为高电平时，访问内部程序存储器（PC值小于4K）；当为低电平时，访问外部程序存储器。对于87C51单片机，在EPROM编程期间，此端为21V编程电源输入端。
51单片机各引脚及端口详解
51单片机各引脚及端口详解 51单片机引脚功能： MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图： l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。 l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。 l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。 l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0口有三个功能： 1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口） 2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口）
3、不扩展时,可做一般的I/O使用,但部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用：其部有上拉电阻。 P2口有两个功能： 1、扩展外部存储器时,当作地址总线使用 2、做一般I/O口使用,其部有上拉电阻; P3口有两个功能： 除了作为I/O使用外（其部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。 有部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即：编程脉冲：30脚（ALE/PROG） 编程电压（25V）：31脚（EA/Vpp） 接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方 式由第9脚（即RST/VPD）引入,以保护部RAM中的信息不会丢失。 在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输 入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。 ALE 地址锁存控制信号：在系统扩展时,ALE用于控制把P0口的输出低8位地址送锁存器锁存起来,以实现低位地址和数据的隔离。参见图2（8051扩展2KB EEPROM电路,在图中ALE与4LS373锁存器的G相连接,当CPU对外部进行存取时,用以锁住地址的低位地址, 即P0口输出。 由于ALE是以晶振六分之一的固定频率输出的正脉冲,当系统中未使用外部存储器时,ALE 脚也会有六分之一的固定频率输出,因此可作为外部时钟或外部定时脉冲使用。
74LS系列芯片引脚图资料大全
74系列芯片引脚图资料大全 作者:佚名来源:本站原创点击数:57276 更新时间：2007年07月26日【字体：大中小】 为了方便大家我收集了下列74系列芯片的引脚图资料，如还有需要请上电子论坛https://www.360docs.net/doc/4b17371247.html,/b bs/ 反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65 异或门比较器LS86 译码器LS138 LS139 寄存器LS74 LS175 LS373
反相器: Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04 ┌┴—┴—┴—┴—┴—┴—┴┐六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06 Y = A ）│ │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1Y 2A 2Y 3A 3Y GND 驱动器: Vcc 6A 6Y 5A 5Y 4A 4Y ┌┴—┴—┴—┴—┴—┴—┴┐ │14 13 12 11 10 9 8│ Y = A ）│六驱动器(OC高压输出) 74LS07 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1Y 2A 2Y 3A 3Y GND Vcc -4C 4A 4Y -3C 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ _ │14 13 12 11 10 9 8│ Y =A+C ）│四总线三态门74LS125 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ -1C 1A 1Y -2C 2A 2Y GND
80C51单片机引脚图及引脚功能介绍
80C51单片机引脚图及引脚功能介绍 首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈ 电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端； ⒉ 时钟:
XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊ 控制线:控制线共有4根， ⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE功能：用来锁存P0口送出的低8位地址 ② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。 ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD功能：在Vcc掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。 ① EA功能：内外ROM选择端。 ② Vpp功能：片内有EPROM的芯片，在EPROM 编程期间，施加编程电源Vpp。 ⒋ I/O线
80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。 P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。 2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。 3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。 4、 EA管脚：EA管脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。
74系列芯片引脚图
74系列芯片引脚图、功能、名称、资料大全（含74LS、74HC等），特别推荐为了方便大家，我收集了下列74系列芯片的引脚图资料。 说明：本资料分3部分：（一）、TXT文档，（二）、图片，（三）、功能、名称、资料。 （一）、TXT文档 反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门 LS02 LS32 LS51 LS64 LS65 异或门比较器LS86 译码器LS138 LS139 寄存器LS74 LS175 LS373
反相器: Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04 ┌┴—┴—┴—┴—┴—┴—┴┐六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06 Y = A ）│ │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1Y 2A 2Y 3A 3Y GND 驱动器: Vcc 6A 6Y 5A 5Y 4A 4Y ┌┴—┴—┴—┴—┴—┴—┴┐ │14 13 12 11 10 9 8│ Y = A ）│六驱动器(OC高压输出) 74LS07 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘
1A 1Y 2A 2Y 3A 3Y GND Vcc -4C 4A 4Y -3C 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ _ │14 13 12 11 10 9 8│ Y =A+C ）│四总线三态门 74LS125 │ 1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ -1C 1A 1Y -2C 2A 2Y GND Vcc -G B1 B2 B3 B4 B8 B6 B7 B8 ┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器 74LS245 │20 19 18 17 16 15 14 13 12 11│ ）│ DIR=1 A=>B │ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A └┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘ DIR A1 A2 A3 A4 A5 A6 A7 A8 GND
单片机各引脚的介绍
单片机各引脚的功能： ①电源引脚： 8051单片机的右上角即40脚接VCC，左下角即20脚接GND。 ②输入/输出口（I/O）: 从39 脚起，为Port 0的开始引脚，即第39至32脚蹬8只脚为Port 0；Port 0的对面是Port 1，也就是第1脚到第8脚。Port 1从第1脚开始，所以Port 2从其斜对脚第21脚开始，也就是在右下方，第21脚到第28脚就是Port 2.同样的，Port 2的对面就是Port 3，第10脚到第17脚就是Port 3.39,1,21,10就是这4个Port的开始引脚。 ③复位引脚 对于8051而言，只要复位引脚接高电平超过2个机器周期（约2μs），即可产生复位操作。而8051的复位引脚在Port 1和Port 3之间，即第9脚。辅助记忆的方法“系统久久不动就要按一下Reset钮以复位系统”，这久久就是第9脚的谐音。 ④频率引脚 微控制器都需要时钟脉冲，而在引脚上方的两只引脚，即19,18脚，就是时钟引脚，分别是XTAL1，XTAL2. ⑤存储器引脚 8051内部有存储器，外部也可接存储器。使用内部存储器还是外部存储器，则须视31脚（Port 0下面那只脚）而定。31脚就是EA'引脚，即访问外部存储器使能引脚。
当EA'=1时，系统使用内部存储器; 当EA'=0时，系统使用外部存储器。 ⑥外部存储器控制引脚 现在就剩下EA'引脚下面的两个引脚了，这两只引脚与EA'引脚有点类似，都是控制存储器的，说明如下。 30脚为地址锁存允许信号ALE（Address Latch Enable），其功能是在访问外部存储器时，送出一个将原本在Port 0中的地址(A0-A7地址)锁存在外部锁存器IC的信号，让Port 0空出来，以传输数据。 29脚为程序存储器允许输出端PSEN'（Program Storess ENable），其功能也是访问外部存储器。通常此引脚连接到外部存储器（ROM）的OE'引脚，当8051要读取外部存储器的数据时，此引脚就会输出一个低平信号。 （29,30脚比较难理解，所幸，只要不动用到外部存储器，就可以当它们不存在。）
51单片机引脚介绍
51单片机引脚功能介绍 引脚大全 51单片机引脚功能： MCS-51是标准的40引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图： l P0.0~P0.7 P0口8位双向口线（在引脚的39~32号端子）。 l P1.0~P1.7 P1口8位双向口线（在引脚的1~8号端子）。 l P2.0~P2.7 P2口8位双向口线（在引脚的21~28号端子）。 l P3.0~P3.7 P2口8位双向口线（在引脚的10~17号端子）。 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0口有三个功能： 1、外部扩展存储器时,当做数据总线（如图1中的D0~D7为数据总线接口） 2、外部扩展存储器时,当作地址总线（如图1中的A0~A7为地址总线接口） 3、不扩展时,可做一般的I/O使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1口只做I/O口使用：其内部有上拉电阻。 P2口有两个功能： 1、扩展外部存储器时,当作地址总线使用 2、做一般I/O口使用,其内部有上拉电阻; P3口有两个功能： 除了作为I/O使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。
有内部EPROM的单片机芯片（例如8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即：编程脉冲：30脚（ALE/PROG） 编程电压（25V）：31脚（EA/Vpp） 接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9脚（即RST/VPD）引入,以保护内部RAM中的信息不会丢失。 在介绍这四个I/O口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0口如果作为输入时,处在高阻抗状态,只有外接一个上拉电阻才能有效。 ALE 地址锁存控制信号：在系统扩展时,ALE用于控制把P0口的输出低8位地址送锁存器锁存起来,以实现低位地址和数据的隔离。参见图2（8051扩展2KB EEPROM电路,在图中ALE与4LS373锁存器的G相连接,当CPU对外部进行存取时,用以锁住地址的低位地址,即P0口输出。 由于ALE是以晶振六分之一的固定频率输出的正脉冲,当系统中未使用外部存储器时,ALE脚也会有六分之一的固定频率输出,因此可作为外部时钟或外部定时脉冲使用。 PSEN 外部程序存储器读选通信号：在读外部ROM时PSEN低电平有效,以实现外部ROM单元的读操作。 1、内部ROM读取时,PSEN不动作; 2、外部ROM读取时,在每个机器周期会动作两次; 3、外部RAM读取时,两个PSEN脉冲被跳过不会输出; 4、外接ROM时,与ROM的OE脚相接。 参见图2—（8051扩展2KB EEPROM电路,在图中PSEN与扩展ROM的OE脚相接） EA/VPP 访问和序存储器控制信号 1、接高电平时： CPU读取内部程序存储器（ROM） 扩展外部ROM：当读取内部程序存储器超过0FFFH（8051）1FFFH（8052）时自动读取外部ROM。
74系列芯片引脚大全
74系列芯片引脚图资料大全(2008-04-24 17:37:47) 74系列芯片引脚图资料大全 反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或门或非门与或非门LS02 LS32 LS51 LS64 LS65 异或门比较器LS86 译码器LS138 LS139 寄存器LS74 LS175 LS373 反相器: Vcc 6A 6Y 5A 5Y 4A 4Y 六非门74LS04 ┌┴—┴—┴—┴—┴—┴—┴┐六非门(OC门) 74LS05 _ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06 Y = A ）│ │1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1Y 2A 2Y 3A 3Y GND 驱动器: Vcc 6A 6Y 5A 5Y 4A 4Y ┌┴—┴—┴—┴—┴—┴—┴┐ │14 13 12 11 10 9 8│ Y = A ）│六驱动器(OC高压输出) 74LS07 │1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ 1A 1Y 2A 2Y 3A 3Y GND Vcc -4C 4A 4Y -3C 3A 3Y ┌┴—┴—┴—┴—┴—┴—┴┐ _ │14 13 12 11 10 9 8│ Y =A+C ）│四总线三态门74LS125 │1 2 3 4 5 6 7│ └┬—┬—┬—┬—┬—┬—┬┘ -1C 1A 1Y -2C 2A 2Y GND Vcc -G B1 B2 B3 B4 B8 B6 B7 B8 ┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐8位总线驱动器74LS245 │20 19 18 17 16 15 14 13 12 11│ ）│DIR=1 A=>B │1 2 3 4 5 6 7 8 9 10│DIR=0 B=>A └┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘ DIR A1 A2 A3 A4 A5 A6 A7 A8 GND 页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器 正逻辑与门,与非门:
单片机的引脚原理图及说明
一、P0端口的结构及工作原理 P0端口8位中的一位结构图见下图： 由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为P0.X 引脚的图标，也就是说P0.X引脚可以是P0.0到P0.7的任何一位，即在P0口有8个与上图相同的电路组成。 下面，我们先就组成P0口的每个单元部份跟大家介绍一下： 先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线
上。 D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D 触发器来构成锁存器的。大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。 对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。 多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面
89C51单片机引脚说明
89C51单片机引脚说明 1．8051的时钟有两种方式，一种是片内时钟振荡方式，但需在18和19脚外接石英晶体(2-12MHz)和振荡电容，振荡电容的值一般取10p-30p 。另外一种是外部时钟方式，即将XTAL1接地，外部时钟信号从XTAL2脚输入。 2．Pin9:RESET/V pd 复位信号复用脚，当8051通电，时钟电路开始工作，在RESET 引脚上出现24个时钟周期以上的高电平，系统即初始复位。8051的复位方式可以是自动复位，也可以是手动复位，此外，RESET/V pd 还是一复用脚，Vcc 掉电期间，此脚可接上备用电源， 以保证单片机内部RAM 的数据不丢失。 3．Pin29:PESN 当访问外部程序存储器时，此脚输出负脉冲选通信号，PC 的16位地址数据将出现在P0和P2口上，外部程序存储器则把指令数据放到P0口上，由CPU 读入并执行。 4．Pin30:ALE/当访问外部程序器时，ALE(地址锁存)的输出用于锁存地址的低位字节。而访问内部程序存储器时，ALE 端将有一个1/6时钟频率的正脉冲信号，这个信号可以用于识别单片机是否工作，也可以当作一个时钟向外输出。 如果单片机是EPROM ，在编程其间，PROG 将用于输入编程脉冲。 5．Pin31:EA/V PP 程序存储器的内外部选通线，8051和8751单片机，内置有4kB 的程序存储器，当EA 为高电平并且程序地址小于4kB 时，读取内部程序存储器指令数据，而超过4kB 地址则读取外部指令数据。如EA 为低电平，则不管地址大小，一律读取外部程序存储器指令。 P3.6/P3.7/ ALE//VP /VP
单片机的引脚原理图及说明
单片机的引脚原理图及 说明 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
一、P0端口的结构及工作原理 P0端口8位中的一位结构图见下图： 由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为引脚的图标，也就是说引脚可以是到的任何一位，即在P0口有8个与上图相同的电路组成。 下面，我们先就组成P0口的每个单元部份跟大家介绍一下： 先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器’端）有效。下面一个是读引脚的缓冲器，要读取引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q是输出端，Q非是反向输出端。 对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据（即把上次的数据锁存起来了）。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。 多路开关：在51单片机中，当内部的存储器够用（也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器）时，P0口可以作为通用的输入输出端口（即I/O）使用，对于8031（内部没有ROM）的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。
8951与8051单片机引脚
8951单片机引脚图与8051单片机引脚功能介绍 时间：2009-09-11 06:43:16 来源：IEEE单片机作者： 8051单片机引脚功能介绍 首先我们来连接一下单片机的引脚图，如果，具体功能在下面都有介绍。 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈电源: ⑴VCC - 芯片电源，接+5V； ⑵VSS - 接地端； ⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊控制线:控制线共有4根， ⑴ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ①ALE功能：用来锁存P0口送出的低8位地址 ②PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵PSEN:外ROM读选通信号。 ⑶RST/VPD:复位/备用电源。 ①RST（Reset）功能：复位信号输入端。 ②VPD功能：在Vcc掉电情况下，接备用电源。 ⑷EA/Vpp:内外ROM选择/片内EPROM编程电源。 ①EA功能：内外ROM选择端。 ②Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。 ⒋I/O线 80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
〈51单片机引脚图及引脚功能〉 拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面我们就看一下如何给它连线。 1、电源：这当然是必不可少的了。单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。 2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶体震荡器，电容，连上就能了，按图1接上即可。 3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。 4、EA管脚：EA管脚接到正电源端。至此，一个单片机就接好，通上电，单片机就开始工作了。 我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。（见图1，其中R1是限流电阻） 按照这个图的接法，当1脚是高电平时，LED不亮，只有1脚是低电平时，LED才发亮。因此要1脚我们要能够控制，也就是说，我们要能够让1管脚按要求变为高或低电平。
51单片机的内部结构
51单片机的内部结构 MCS-51单片机内部结构 8051是MCS-51系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。 8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、 并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明： ·中央处理器： 中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位 二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控 制输入输出功能等操作。 ·数据存储器(RAM)： 8051内部有128个8位用户数据存储单元和128个专用寄存器单元，它们是统一编址的，专用寄存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据， 所以，用户能使用的的RAM只有128个，可存放读写的数据，运算的中间结果或用户定义 的字型表。 ·程序存储器(ROM)： 8051共有4096个8位掩膜ROM，用于存放用户程序，原始数据或表格。 ·定时/计数器(ROM)： 8051有两个16位的可编程定时/计数器，以实现定时或计数产生中断用于控制程序转向。 ·并行输入输出(I/O)口： 8051共有4组8位I/O口(P0、 P1、P2或P3)，用于对外部数据的传输。 ·全双工串行口： 8051内置一个全双工串行通信口，用于与其它设备间的串行数据传送，该串行口既可以用作异步通信收发器，也可以当同步移位器使用。 ·中断系统： 8051具备较完善的中断功能，有两个外中断、两个定时/计数器中断和一个串行中断，可满足不同的控制要求，并具有2级的优先级别选择。
及其他系列芯片引脚图大全
一：分类 74ls00 2输入四与非门 74ls01 2输入四与非门 (oc) 74ls02 2输入四或非门 74ls03 2输入四与非门 (oc) 74ls04 六倒相器 74ls05 六倒相器(oc) 74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v) 74ls08 2输入四与门 74ls09 2输入四与门(oc) 74ls10 3输入三与非门 74ls11 3输入三与门 74ls12 3输入三与非门 (oc) 74ls13 4输入双与非门 (斯密特触发) 74ls14 六倒相器(斯密特触发) 74ls15 3输入三与门 (oc) 74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v) 74ls18 4输入双与非门 (斯密特触发) 74ls19 六倒相器(斯密特触发) 74ls20 4输入双与非门 74ls21 4输入双与门 74ls22 4输入双与非门(oc) 74ls23 双可扩展的输入或非门 74ls24 2输入四与非门(斯密特触发)
74ls25 4输入双或非门(有选通) 74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门 74ls28 2输入四或非缓冲器 74ls30 8输入与非门 74ls31 延迟电路 74ls32 2输入四或门 74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器 74ls35 六缓冲器(oc) 74ls36 2输入四或非门(有选通) 74ls37 2输入四与非缓冲器 74ls38 2输入四或非缓冲器(集电极开路输出74ls39 2输入四或非缓 冲器(集电极开路输出) 7 4ls40 4输入双与非缓冲器 7 4ls41 bcd-十进制计数器 7 4ls42 4线-10线译码器(bcd输入) 7 4ls43 4线-10线译码器(余3码输 入) 7 4ls44 4线-10线译码器(余3葛莱 码输入) 7 4ls45 bcd-十进制译码器/驱动器 7 4ls46 bcd-七段译码器/驱动器
8051单片机引脚图与引脚功能简介
8051单片机引脚图与引脚功能简介 时间:2009-03-02 12:42 来源:未知作者:牛牛 首先我们来连接一下单片机的引脚图，如果，具体功能在下面都有介绍。 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。 ⒈电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端； ⒉时钟: XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊控制线: 控制线共有4根， ⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE功能：用来锁存P0口送出的低8位地址 ② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM读选通信号。 ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD功能：在Vcc掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。 ① EA功能：内外ROM选择端。 ② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线 80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 编辑本段复位电路简介 为确保微机系统中电路稳定可靠工作，复位电路是必不可少的一部分，复位电路的第一功能是上电复位。一般微机电路正常工作需要供电电源为5V±5%，即4.75～5.25V。由于微机电路是时序数字电路，它需要稳定的时钟信号，因此在电源上电时，只有当VCC超过4.75V低于5.25V以及晶体振荡器稳定工作时，复位信号才被撤除，微机电路开始正常工作。 编辑本段单片机复位电路的类型
8051的引脚定义及功能
8051的引脚定义及功能 图（一） 图（二）
图（三） 1、主电源引脚Vcc和Vss Vcc-------电源端，工作电源和编程校验（+5v） Vss-------接地端 2、时钟振荡电路引脚XTAL1和XTAL2 XTAL1和XTAL2分别用作石英晶体振荡电路的反相器输入和输出端，也是独立的输入和输出反相放大器。两脚之间一般接一个1.2~12MHz的晶振，也可以接频率高达 24MHz或者更高，但是频率越高功耗也就越大，常用晶振有3.58MHz、6MHz、11.059MHz和12MHz。和晶振并联的两个电容的大小对振荡频率有微小影响，可以起到频率微调作用。一般而言，电容可以在20~40pF之间选择。在实际设计时，晶振和电容尽可能与单片机靠近，以减少引
线的寄生电容。（也可以采用陶瓷谐振器件，此时，振荡电容要大一些，一般在30~50pF之间，常用33pF）。 检测晶体是否起振的方法：用示波器可以观察到XTAL2输出的十分漂亮的正弦波；也可用万能表测量（档位调到直流档，这时测得的是有效值）XTAL2与地之间的电压，可以看到2V左右的电压。 ①在使用内部振荡电路时，这两个端子用来外接石英晶 体，振荡频率为晶振频率，振荡信号送至内部时钟电路 产生时钟脉冲信号 ②采用外部振荡电路，则XTAL2用于输入外部振荡脉冲， 该信号直接送至内部时钟电路，而XTAL1必须接地 、ALE/PROG、PSEN和EA/Vpp 3、控制信号引脚RST/V ＰＤ RST/Vpp-------RST为复位信号输入端。 当RST端保持2个机器周期（24个时钟周期）以上的 高电平时，使单片机完成复位操作，实际制作是可以用 同一数量级的电阻和电容代替，充电时间RC或可以直 接测量，以保证单片机的复位电路可靠。此引脚内部已 有一个50~300kΩ的电阻器接地，所以只须接一个电容器 至+Vcc，即可在电源ON时产生开机复位的功能，但常 在RESET引脚用一个8.2~10kΩ电阻器接地，以缩短开 机复位的时间。也可在电容器两端并联一个常开按钮， 以便按此按钮时可以强迫系统复位。如果RST持续为高
