34、2017广东省广州市中考物理试卷及分析

2017年广东省广州市初中毕业、升学考试

物理

（满分150分，考试时间120分钟）

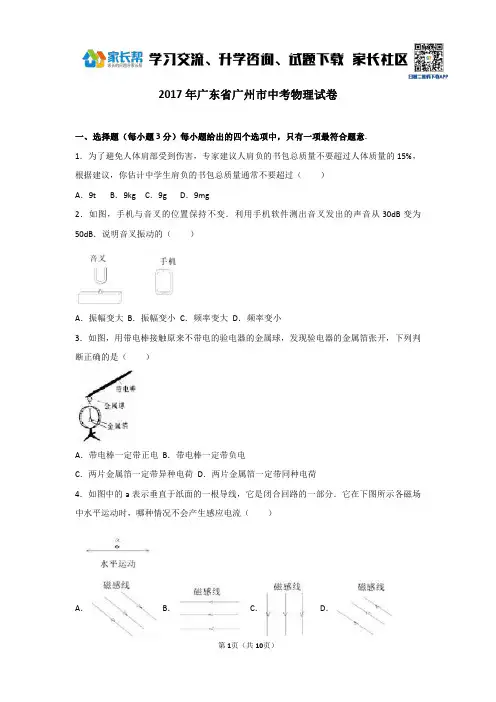

一、选择题：(本大题共12小题，每小题3分，共36分．每小题给出的四个选项中，只有一项最符合题意) 1．（2017广东省广州市，1题，3分）.为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人

体质量的15%。根据建议，你估计中学生肩负的书包总质量通常不要超过（）

A. 9t

B. 9kg

C. 9g

D. 9mg

【答案】B

【解析】一个中学生的质量约60kg，则书包总质量最大为60kg×15﹪＝9kg.

【知识点】质量和密度

2.（2017广东省广州市，2题，3分）如图1，手机与音叉的位置保持不变。利用手机软件测出音叉发出的声音

从30dB变为50dB，说明音叉振动的（）

A.振幅变大

B. 振幅变小

C. 频率变大

D. 频率变小

【答案】A

【解析】由30dB变为50dB，可知声音的响度变大，而响度由振幅决定，振幅越大，响度越大.

【知识点】声现象

3.（2017广东省广州市，3题，3分）如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金

属箔张开，下列判断正确的是（）

A.带电棒一定带正电

B. 带电棒一定带负电

C.两片金属箔一定带异种电荷

D. 两片金属箔一定带同种电荷

【答案】D

【解析】带正电或带负电的物体都能使金属箔张开，A、B错误，金属箔张开，说明两金属箔间有排斥力，电荷间相互作用规律，同种电荷相互排斥，异种电荷相互吸引，故选D.

【知识点】电流和电路

4.（2017广东省广州市，4题，3分）图3中的a表示垂直纸面的一根导线，它是闭合回路的一部分。它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流（）

【答案】B

【解析】由电磁感应规律：闭合电路的部分导体在磁场中做切割磁感线运动，导体中产生感应电流，A、C、D 都能切割磁感线，产生电流，B不切割磁感线，故不会产生感应电流.

【知识点】磁生电

5.（2017广东省广州市，5题，3分）电梯匀速上升过程中，电梯的（）

A．动能保持不变

B．机械能保持不变

C．重力势能保持不变

D．动能转化为重力势能

【答案】A

【解析】电梯的质量不变，速度不变，动能不变，A正确；

质量不变，高度升高，重力势能增大，C错误；

机械能是动能和势能之和，故增大，B错误；

重力势能增大，但动能没有减小，故D错误.

【知识点】动能势能机械能及其转化

6. （2017广东省广州市，6题，3分）甲、乙两杯水温度各为00

4080C C 、，下列说法正确的是（ ） A. 只有加热才能使水升温

B. 甲杯中水的内能一定比乙杯中的小

C. 乙杯中水的温度降低，水的内能一定减小

D. 甲杯中的水分子运动一定比乙杯中的剧烈

【答案】C

【解析】做功也能使水温度升高，A 错误；

质量不确定，仅凭温度高低不能确定内能大小，B 错误；

同一物体，温度降低，分子运动减慢，分子动能减小，内能减小，C 正确； 温度越高，分子运动越剧烈，D 错误. 【知识点】热和能 内能的利用

7. （2017广东省广州市，7题，3分）图5中小球相对于水平桌面静止。小红通过观察，作出如下判断，正确的是（ ）

A ．窗外另一列车相对她不动，则她坐的车一定是对地静止的

B ．窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶

C ．小球突然“自动”向东滚动，则她坐的车一定向西启动

D ．小球突然“自动”滚动，则她坐的车运动状态一定发生了变化 【答案】D

【解析】还可能两车同向同速行驶，A 错误； 还可能她坐的车向东行驶比另一列车慢，B 错误； 还可能向东行驶，减速，C 错误；

一定受了力，因为力是改变物体运动状态的原因，D 正确. 【知识点】机械运动

8. （2017广东省广州市，8题，3分）图6是标准大气压下，质量为1g 的某液体的体积---温度图，以下说法正确的是（ ）

A．04C时，液体密度最小

B．温度升高，液体密度不变

C．01C时液体的体积比05C时的大D．由01C升高到08C，液体体积一直变大【答案】C

【解析】A质量一定，4℃时，体积最小，据

m

V

ρ=可知，密度最大，A错误;

B温度升高，体积变化，密度也会变化，B错误；

C据图可知，1℃时体积约为1.0001cm3，5℃时体积小于1.0001cm3，C正确；

D由1℃升高到8℃，液体体积先变小，后变大，D错误。

【知识点】质量和密度

9.（2017广东省广州市，9题，3分）甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高01C，吸收热量如图7，以下说法正确的是（）

A.乙的比热容与丙的相等

B.甲的比热容与乙的大

C.甲的温度升高01C，需吸收2000J的热量

D.甲、乙的温度都降低01C，乙比甲放出的热量多

【答案】B

【解析】A据图示可知，乙、丙吸收热量相等，升高的温度相等，由于丙的质量大于乙的质量，据Q＝cm△t 可知，乙的比热容大于丙的比热容，A错误；

B 据Q ＝cm △t 可知，甲吸收的热量大于乙吸收的热量，甲、乙质量相等，升高的温度相等，所以甲的比热容大于乙的比热容，B 正确；

C 据图示可知，甲的温度升高1℃，需吸收3000J 的热量，C 错误；

D 甲、乙的温度都降低1℃，乙比甲放出的热量少，D 错误。 【知识点】热和能

10. （2017广东省广州市，10题，3分）关于图8、9中各物理量的关系有以下的描述 （1）1234I I I I === （2）1234U U U U === （3）3124U U U U =≠ （4）1224I I I I =≠ 正确的是（ ） A.（2）、（4） B.（1）、（2） C.（3）、（4） D.（1）、（3）

【答案】A

【解析】R 1和R 2串联，总电压U ＝4V ，所以1212421

1U V

I I A R R ==

==+Ω+Ω

，

121122212U U I R I R A V ====?Ω=；

R 3和R 4并联，总电压U ＝2V ，所以U 3＝U 4＝2V ，343434212U U V I I A R R ==

===Ω

； 所以U 1＝U 2＝U 3＝U 4＝2V ，I 1＝I 2，I 2≠I 4，A 正确；BCD 错误。 【知识点】欧姆定律

11. （2017广东省广州市，11题，3分）蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确的是（ ）

A. 小红画的光路是正确的

B. 透镜成的是虚像

C. 透镜的焦距小于10cm

D. 透镜的焦距大于20cm

【答案】C

【解析】由题意可知，蜡烛通过凸透镜成倒立、缩小的像，可知，此时u>2f ，即：20cm>2f ，则f<10cm ，C 正确；D 错误；

平行于主光轴的光经凸透镜后向焦点发生偏折，所以A 错误； 物体经凸透镜成的倒立的像是实像，所以B 错误。 【知识点】透镜及其应用

12. （2017广东省广州市，12题，3分）图11中力1F 水平拉动重为G 的物体A 在水平路面匀速移动了s 。改用滑轮组拉动A 在同一路面匀速移动了s ，拉力为2F （如图12）。此过程滑轮组（ ）

A ．总功为2F s B. 额外功为1F s C. 机械效率为

()

23Gs

F s ?

D. 额外功为213F s F s -

【答案】D

【解析】据图示可知，滑轮组的有效绳子股数n=3，则拉力F 2通过的距离为L ＝3s ，总功：W 总＝F 2×3s ，故A 错误；

由于A 在水平路面匀速移动，据二力平衡条件可知F 1＝f ，改用滑轮组后，f 不变，有用功：W 有＝fs=F 1s ，额外功W 额＝W 总－W 有= F 2×3s —F 1s ，故B 错误；D 正确； 机械效率12(3)

W F s

W F s η=

?有总＝

，故C 错误。 【知识点】机械效率

第二部分（共64分）

二、填空：作图题（共22分）

13. （2017广东省广州市，13题，4分）如图13，一束光从空气射到水面O 点，反射光线在容器壁上形成一光点A 。（1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A 在水中的像到

A′的距离为____________cm。

【答案】如图30.0

【解析】（1）连接OA，即为反射光线；根据反射角等于入射角，画出入射光线；

（2）光从空气斜射入水中，折射角小于入射角，折射光线向法线方向偏折；

（3）A到水面的距离跟像A′到水面的距离相等（物像等距），AA′＝30.0cm。

【知识点】光的反射平面镜成像光的折射

14.（2017广东省广州市，14题，5分）以下是关于相对温度的资料：

1m的空气能容纳水蒸气为8g，而实际容纳了4g，则相对湿度为50%。

①若3

②相对湿度越大，水蒸气得越慢。

如图14，其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直接暴露在空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度。

1 2 3

干、湿球温度计示数

差

（0C）

干球

温度计示数

（0C）

相对温度（%）

14 89 79 69

16 90 80 71

18 91 81 72

20 91 82 74

16C，湿度温度计示数为_______________0C。从表中推算出此时相对湿度是（1）图14干球温度计示数为0

______________________%。

（2）根据表归纳“当湿球温度计与干球温度计示数差为03C时，相对湿度与干球温度计测得的温度的关系。”（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干？

【答案】（1）1480（2）当湿球温度计与干球温度计示数差为3℃时，干球温度计测得的温度越来越高，相对湿度越大（3）湿衣服晾干是因为衣服上的水蒸发，根据相对湿度越大，水蒸发得越慢，所以广州相对湿度大于90%的日子，水分蒸发很慢，湿衣服很难晾干

【解析】（1）湿球温度计分度值1℃，示数为14℃；据表中数据可知此时相对湿度是80%；

（2）当湿球温度计与干球温度计示数差为3℃时，干球温度计测得的温度越来越高，相对湿度越大；

（3）湿衣服晾干是因为衣服上的水蒸发，根据相对湿度越大，水蒸发得越慢，所以广州相对湿度大于90%的日子，水分蒸发很慢，湿衣服很难晾干。 【知识点】物态变化

15. （2017广东省广州市，15题，3分）如图15，用测力计拉动木块，使它沿同一水平路而运动。AB 段，木块受水平力1F 作用做匀速直线运动.CD 段，改用另一大小不变的水平力2F 拉动木块继续运动。两力大小如图15。

（1）2F 为___________N 。

（2）若AB CD s s ，AB 段1F 做的功___________________CD 段2F 做的功（选填“>”、“=”、“<”）。 （3）CD 段，木块受到的摩擦力大小为__________________N 。

【答案】（1）2.8 （2）< （3）2.2 【解析】（1）据图示可知弹簧测力计的分度值为0.2N ，示数为F 2＝2.8N ； （2）AB 段，木块做匀速直线运动，二力平衡，F 1=f=2.2N,W 1=F 1s, CD 段，读图可知，F 2=2.8N, W 2=F 2 s,因为F 1

（3）因为压力不变，接触面粗糙程度不变，所以CD 段与AB 段摩擦力相等，为2.2N. 【知识点】功和功率 二力平衡 摩擦力

16. （2017广东省广州市，16题，4分）用力1F 把门推开，弹性绳会被拉长。如图16，门处于静止状态。

（1）画出弹性绳对门的拉力2F 的示意图； （2）O 为支点，画出1F 的力臂；

（3）根据杠杆的平移条件_______________________可知1F __________2F （选填“>”、“=”、“<”）。 【答案】（1）如图 （2）如图 （3）F 1l 1=F 2l 2 <

【解析】（1）拉力F 2为弹力，方向沿着绳并指向绳收缩的方向，如图所示；

（2）反向延长F1，从O点向F1的作用线引垂线，垂线段l1即为F1的力臂；

（3）根据F1l1=F2l2，,因为l1>l2,所以F1

【知识点】简单机械

17.（2017广东省广州市，17题，2分）若汽车轮胎上标有“87W”，由表1、2可知“87”表示每个轮胎允许承载最大质量为545kg，“W”表示汽车行驶速度不能超过270km/h。

表1

负荷指数87 88 89 90

允许承载最大质量（kg）545 560 580 600

速度级别代号H V W

允许最高速度（km/h）210 240 270

____________kg，

行驶速度不能超过_______________________km/h。

【答案】60024km/h

【解析】查表1，90代表负荷指数，对应的轮胎允许承载最大质量为600kg；

查表2，V级别对应允许最高速度为240km／h。

【知识点】质量和密度机械运动

18．（2017广东省广州市，18题，2分）图17，行驶中的汽车，车窗紧闭，当打开天窗时，天窗外空气流速_________车内空气的流速，天窗处空气的压强___________车内空气的压强（选填“>”、“=”、“<”），所以车内空气被“抽”到车外。

【答案】大于＜

【解析】打开天窗，天窗外空气流速大于车内空气流速，根据流体压强与流速的关系，空气流速越大的位置压强越小，所以天窗外空气的压强＜车内空气的压强.

【知识点】流体压强和流速的关系

19. （2017广东省广州市，19题，2分）停在水平地面的汽车质量为2400kg ，汽车所受重力为_________N ，轮胎与地面接触面积共为2

0.12m ，汽车对地面压强为_____________Pa 。（10/g N kg =） 【答案】2.4×104 2×105

【解析】汽车所受重力G=mg=2400kg ×10N/kg=2.4×104N;

汽车对地面的压强4522.4102100.12F G N p Pa S S m

?====?。 【知识点】重力 压强

三、解析题（共23分）

解析题应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，演算过程级结果都要在数字后面写上正确的单位。

20. （2017广东省广州市，20题）某比赛，两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏。如图18所示，两木筏静止在水面。

（1）以点代替木筏，在方框内画出甲木筏的受力示意图。

（2）甲木筏的质量为100kg ，底面积为2

2m ，求甲木筏浸入水中的深度。 （3

3

1.010/,10/kg m g N kg ρ=?=水）

（3）甲木筏所受浮力______________乙木筏所受浮力（选填“>”、“=”、“<”）。写出你的分析过程。

【答案】（1）如图 （2）0.05m （3）＝

【解析】（1）木筏受到竖直向下的重力和竖直向上的浮力，二力大小相等，如图所示； （2）物体处于漂浮状态，F 浮=G=mg=100kg ×10N/kg=1000N ，

据阿基米德原理可得，333

10000.1110/10/F N

V m g kg m N kg

ρ===??浮排液， 所以：3

20.10.05m 2m

V m h S ===排浸 【知识点】浮力 重力

21. （2017广东省广州市，21题）图19是某手机充电示意图及简化电路图。下表是充电过程中某些时段相关数据

充电时间 A 阶段0—5min B 阶段5min-10min …… D 阶段80min —85min

数据线两端电压U/V 5.0 4.5 …… 5.0 流经数据线的电流I/A 4.4 4.0 …… 数据线和手机的总功率P/W

22.0

18.0

……

2.5

（2） 求D 阶段流经数据线的电流。

（3） 充电过程数据线阻值可认为不变，分析数据线在A 、D 哪段时间产生的热量多。

（4） 智能手机的“近场通讯”、“蓝牙”功能分别使用7

1.35610Hz ?、9

2.410Hz ?这两个波段的电磁波进行

通讯。

近场通讯、蓝牙使用的电磁波 ① 都是无线电波 ② 都能在真空传播 ③ 真空中传播的速度一样大

④蓝牙的波长比近场通讯的大

上述哪些说法是正确的_________________（选填序号）

【答案】（1）1.2×104J （2）0.5A （3）A段（4）①②③

【解析】（1）W A＝P A t A=22W×5×60s=6600J W B=P B t B=18W×5×60s=5400J W=W A+W B=6600J+5400J=1.2×104J

（2）

2.5

0.5

5

D

D

D

P W

I A

U V

===；

（3）已知电阻R不变，t A=t D，I A＞I D，根据焦耳定律Q＝I2Rt可知，Q A＞Q D，所以A段时间产生热量多。（4）近场通讯、蓝牙使用的电磁波都是无线电波，都能在真空中传播，真空中传播速度一样大，由于蓝牙的频率大于近场通讯的频率，所以蓝牙的波长比近场通讯的小，故说法正确的是①②③

【知识点】信息的传递

四、实验：探究题（共19分）

22. （2017广东省广州市，22题）（1）如图21，通电线圈的B端与磁铁N极相吸，则A端是_________极。（选填“N”、“S”）

请在图22中以线代替导线，连接线圈与电池，让线圈的B端与磁铁N极相斥。

（2）图23中三脚插头上的三个手脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N的插脚相连。请你将图23所示实物图连接起来检测N插脚与导线②是否相连。若观察到_______________现象，说明导线②是接到N插脚上。

【答案】（1）N如图；（2）如图；小灯泡发光

【解析】（1）根据同名磁极相互排斥，异名磁极相互吸引，可知B端为S极，则A端为N极；

据安培定则可知，当线圈中电流相反时，线圈的极性也相反，如图所示；

（2）用导线连接电池正极、开关、②、N插脚、灯泡，闭合开关，若观察到小灯泡发光，说明导线②是接到N 插脚上。

【知识点】磁现象电生磁

23.（2017广东省广州市，12题）伏安法测定值电阻的实验：

（1）请在方框内画出实验电路图

（2）图24是小红连接的电路。实验中某次电压表、电流表示数如图25，电压U=__________V，电流

I=______________A。算出R=_______________Ω。

（3）小明发现图24的电路接线错了，电压表实际测量的是________________两端的电压。

【答案】（1）如图（2）20.120

【解析】（1）如图；

（2）如图所示，电压表接在0—3V量程，分度值0.1V，示数为U＝2V；电流表接在0－0.6A，分度值0.02A，

示数为I＝0.1A，所以电阻

2

20

0.1

U V

R

I A

===Ω；

（3）据图示可知，电压表并联在滑动变阻器两端，所以电压表实际测量的是滑动变阻器两端的电压。

【知识点】欧姆定律

24.（2017广东省广州市，24题）小明看到滑雪运动员从越陡的坡滑下时，越快滑到底端。对此他猜想：“物体离地高度一定时，斜面坡度越大，物体从静止开始滑到底端的平均速度也越大”。请你设计实验验证其猜想。（1）实验所需的公式；

（2）实验器材：除了图26所示的器材，你还需要的测量工具有____________________；（3）实验步骤（可用画图或文字表述）：

【答案】（1）

s

v

t

=（2）停表、刻度尺（3）①如图所示，把木块固定在A点，用刻度尺测出滑块到木

板低端的距离s；②让滑块从一定高度由静止释放，用停表测出滑块从释放点到木板底部用的时间t；③把木块移动到B点，从同一高度静止释放，重复以上步骤；④把木块移动到C点，重复③实验；⑤计算各次实验的平均速度，检验猜想是否正确。

【解析】（1）根据

s

v

t

=可测量平均速度；

（2）需要测量时间和长度，所以需要的测量工具是停表和刻度尺；

（3）①如图所示，把木块固定在A点，用刻度尺测出滑块到木板低端的距离s；

②让滑块从一定高度由静止释放，用停表测出滑块从释放点到木板底部用的时间t；

③把木块移动到B点，从同一高度静止释放，重复以上步骤；

④把木块移动到C点，重复③实验；

⑤计算各次实验的平均速度，检验猜想是否正确。

【知识点】机械运动
