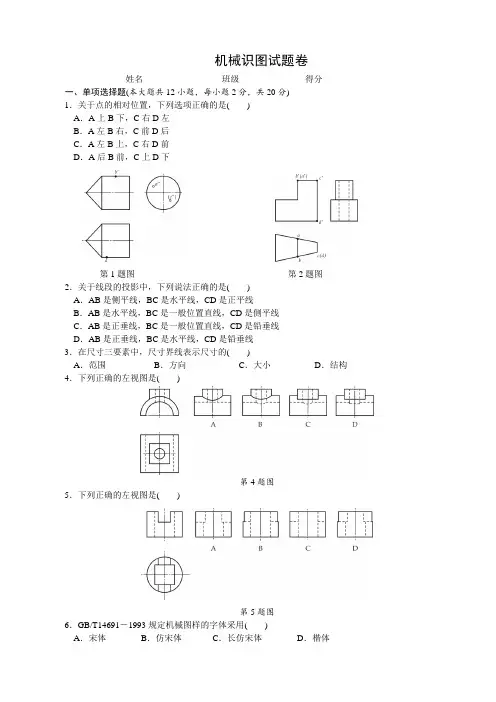

机械识图试题库
-------------------------------------密-----------------------封-----------------------线---------------------------------
班级___________ 考场__________ 姓名______________ 学号_________

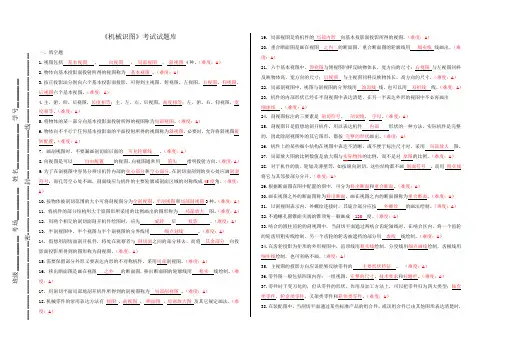

《机械识图》考试试题库
一、填空题
1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。（难度：A ）
2.物体向基本投影面投射所得的视图称为 基本视图 。（难度：A ）
3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、 后视图六个基本视图。（难度：A ）
4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。（难度：A ）
5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。（难度：A ）
6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。（难度：A ）
7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。（难度：A ）
8.向视图是可以 自由配置 的视图。向视图通常用 箭头 指明投射方向。（难度：A ） 9.为了在剖视图中容易分辨出机件部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。（难度：A ） 10.按物体被剖切围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。（难度：A ） 11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。（难度：A ） 12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。（难度：A ） 13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。（难度：A ） 14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投影面投影所得到的图形称为剖视图。（难度：A ）
15.需要保留部分外形又要表达形的不对称机件，采用局部剖视图。（难度：A ）
16. 移出断面图是画在视图 之外 的断面图，移出断面图的轮廓线用 粗实 线绘制。（难度：A ）
17. 用剖切平面局部地剖开机件所得到的剖视图称为 局部剖视图 。（难度：A ）
18.机械零件的常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。（难度：A ）
19. 局部视图是将机件的 局部形 向基本投影面投影所得的视图。（难度：A ）
20. 重合断面图是画在视图 之 的断面图，重合断面图的轮廓线用 细实线 线画出。（难度：A ）
21. 六个基本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图 与左视图同样反映物体高、宽方向的尺寸；后视图 与主视图同样反映物体长、高方向的尺寸。（难度：A ） 22. 局部剖视图中，视图与剖视图的分界线用 波浪线 线，也可以用 双折线 线。（难度：A ） 23. 机件的部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出 细虚线 。（难度：A ）
24. 剖视图标注的三要素是 剖切符号、 剖切线、 字母。（难度：A ）
25. 剖视图只是假想地剖开机件，用以表达机件 部 形状的一种方法，实际机件是完整的，因此除剖视图外的其它图形，都按 完整的形状画出。（难度：A ）
26. 机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用 局部放大 图。 27. 局部放大图的比例数值是放大图与实际物体的比例，而不是对 原图的比例。（难度：A ） 28. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画 剖面符号 ，而用 粗实线 将它与其邻接部分分开。（难度：A ）
29.根据断面图在图中配置的图中，可分为移出断面和重合断面。（难度：A ）
30.画在视图之外的断面图称为移出断面，画在视图之的断面图称为重合断面。（难度：A ） 31. 以剖视图表示、外螺纹连接时，其旋合部分应按 外螺纹 的画法绘制。（难度：A ） 32.不通螺孔圆锥面尖端的锥顶角一般画成 120 度。（难度：A ）
33.啮合的圆柱齿轮的剖视图中，当剖切平面通过两啮合齿轮轴线时，在啮合区，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用 虚线 线绘制。（难度：A ）
34.在齿轮投影为矩形的外形视图中，齿顶线用粗实线绘制，分度线用细点画线绘制，齿根线用细实线绘制，也可省略不画。（难度：A ）
35. 主视图的投影方向应该能够反映零件的 主要形状特征 。 （难度：A ） 36.零件图一般包括四项容：一组视图、完整的尺寸、技术要求和标题栏。（难度：A ） 37.零件时千变万化的，但从零件的形状、作用及加工方法上，可以把零件归为四大类型：轴套类零件、轮盘类零件、叉架类零件和箱体类零件。（难度：A ）
38.在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出 外形轮廓 。（难度：A ）
39.装配图中的明细栏画在装配图右下角标题栏的上方，栏分格线为细实线，左边外框线为粗实线。（难度：A）
40. 两个零件的接触表面，只用1 条共有的轮廓线表示；非接触面画2条轮廓线。（难度：A）
41. 装配图中的一组图形，用来表达机器（或部件）的工作原理、装配关系和结构特点。（难度：A）
42. 在装配图中规格（性能）尺寸表示机器、部件规格或性能的尺寸。（难度：A）
43. 在各视图中，同一零件的剖面线方向与间隔必须一致。（难度：A）
44. 装配图中的指引线应自所指引部分的可见轮廓引出，并在指引线末端画一圆点。若所指部分不便于画圆点时，可在指引线末端画箭头，并指向该部分的轮廓线。（难度：A）
45. 一完整的装配图包括以下几项基本容：一组图形、必要的尺寸、技术要求和标题栏、零件序号、明细栏。（难度：A）
46. 装配图中零件序号应自下而上，如标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。（难度：A）
47. 在装配图中安装尺寸表示将部件安装到机器上或将整机安装到基座上所需要的尺寸。（难度：A）
48. 在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一视图。（难度：A）
49. 装配图中对规格相同的零件组，可详细的画出一处，其余用细点画线表示其装配结构。（难度：A）
50. 为了表示与本部件有装配关系，但又不属于本部件的其他相邻零、部件时，可采用假想画法，将其他相邻零、部件用细双点划线画出。（难度：A）
51. 在装配图中，每种零件或部件只编一个序号。（难度：A）
52. 在装配图中外形尺寸表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸。（难度：A）
二、选择题
1. A一般适用于外形比较简单、部结构较为复杂的机件。（难度：A）
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图v
2．主视图、俯视图、仰视图、后视图的 A 。（难度：A）
A．长对正B．高平齐C．宽相等
3．在基本视图中，由下向上投影所得到的视图称为 C 。（难度：A）A．基本视图B．俯视图C．仰视图D．右视图
4．国家标准规定采用 B 来表达机件的部结构形状。（难度：A）
A．视图B．剖视图C．断面图D．局部放大图
5．当剖视图按投影关系配置，中间又没有其它图形时，可以省略B。（难度：B）A．粗短划线B．箭头C．字母D．标注
6．当机件的一个视图画成剖视图时，其它视图应 A 画出。（难度：A）A．完整B．不必C．部分D．放大
7．重合断面图的轮廓线用 B 画出。（难度：A）
A．粗实线B．细实线C．细点画线D．波浪线
8．在基本视图中，由后向前投影所得到的视图称为 C 。（难度：A）A．基本视图B．主视图C．后视图D．右视图
9．A一般适用于外形比较简单、部结构较为复杂的机件。（难度：A）A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图
10．假想用剖切面将机件的某处切断，仅画出其断面的图形，称为 D 。（难度：A）A．基本视图B．剖视图C．全剖视图D．断面图
11. 当机件具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，允许以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为 B 。（难度：A）A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图
12. 将机件向不平行于基本投影面的平面投射所得的视图称为 D 。（难度：A）
A．基本视图B．局部视图C．向视图D．斜视图
13.俯视图、仰视图、左视图、右视图的B。（难度：A）
A．长对正B．高平齐C．宽相等
14. 当机件的一个视图画成剖视图时，其它视图应 A 画出。（难度：A）
A．完整B．不必C．部分D．放大
15. 局部视图可用D分界。（难度：A）
A．粗实线B．细实线C．细虚线D．波浪线
16. 机件的部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画C。（难度：A）
A．粗实线B．细实线C．细虚线D．波浪线
17. 当剖视图按投影关系配置，中间又没有其它图形时，可以省略 B 。（难度：A）
A．粗短划线B．箭头C．字母D．标注
18. 国家标准规定采用 B 来表达机件的部结构形状。（难度：A）
A．视图B．剖视图C．断面图D．局部放大图
19. 对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行
B 。（难度：A）
A．粗实线B．细实线C．细虚线D．波浪线
20. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用 A 将它们与其邻接部分分开。（难度：A）
A．粗实线B．细实线C．虚线D．细点画线
21. 剖视图中，剖切面与机件的 A 部分要画出与材料相应的剖面符号。（难度：A）
A．接触B．非接触C．剖切D．未剖切
22. 局部视图的断裂边界用 D 表示。（难度：A）
A．粗实线B．点划线C．细虚线D．波浪线或双折线
23. 常用金属材料的剖面线与水平夹角成 B 度。（难度：A）
A．0 B．45 C．90 D．180
24. 用剖切面完全地剖开机件所得到的剖视图称为 A 。（难度：A）
A．全剖视图B．半剖视图C．局部剖视图
25. A 主要用来表达机件的外部结构形状。（难度：A）
A．视图B．剖视图C．断面图D．局部放大图
26. 将某部分结构用大于原图形所采用的比例画出，这种图形称为D。（难度：A）
A．视图B．剖视图C．断面图D．局部放大图
27. 移出断面图的轮廓线用 A 画出。（难度：A）
A．粗实线B．细实线C．细点画线D．波浪线
28. 右视图、主视图、左视图、后视图的B。（难度：A）
A．长对正B．高平齐C．宽相等
29. 用视图表达机件形状时，机件上不可见的部结构要用C表示。（难度：A）
A．粗实线B．细实线C．细虚线D．波浪线
30. 将机件向基本投影面投射所得的视图称为 C 视图。（难度：A）
A．基本B．局部C．斜D．向
31. B常用于表达、外形都比较复杂的对称机件。（难度：A）
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图
32. 用剖切平面局部地剖开机件所得到的剖视图称为 C 。（难度：A）
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图
33. 局部视图是将机件的某一部分向 A 投射所得到的视图。（难度：A）
A．基本投影面B．不平行于基本投影面C．辅助投影面D．正投影面
34. 视图包括A、向视图、局部视图和斜视图四种。（难度：A）
A．基本视图B．主视图C．俯视图D．左视图
35. 在基本视图中，由下向上投影所得到的视图称为C。（难度：A）
A．基本视图B．俯视图C．仰视图D．右视图
36. 常用金属材料的剖面符号应画成间隔均匀、平行 B 。（难度：A）
A．粗实线B．细实线C．波浪线D．细点画线
37. 当同一机件上有几个被放大的部分时，应用 B 数字编号。（难度：A）
A．阿拉伯B．罗马C．英文D．中文
38. 主视图、俯视图、仰视图、后视图的 A 。（难度：A）
A．长对正B．高平齐C．宽相等
39. 当回转体零件上的平面在图形中不能充分表达时，可用两条相交的B表示这些平面。（难度：A）
A．粗实线B．细实线C．细点画线D．波浪线
40. 半剖视图中，半个视图与半个剖视图的分界线用 B 。（难度：A）
A．粗实线B．细点画线C．细虚线D．波浪线
41. B 是可以移位配置的视图。（难度：A）
A．基本视图B．向视图C．局部视图D．斜视图
42．选择正确的局部视图（C ）（难度：B）
43．选择正确的局部视图（B）（难度：B）
(a)(b)(c)
(d)
A
A A A A
44．选择正确的局部视图（C）（难度：B）
(a)(b)
(d)
(c)
45．选择正确的局部视图（A）（难度：B）
B B B B
(d)
(c)
(b)
(a)
46．选择正确的局部视图（B）（难度：B）
A
A
A
A
47．选择正确的剖视图。（B ）（难度：B）
(d)
(c)
48．选择正确的全剖视图。（A ）（难度：B）
49．选择正确的全剖视图。（A）（难度：B）
50．选择正确的全剖视图。（C）（难度：B）
(a)(b)(c)(d) 51．选择正确的全剖视图。（C ）（难度：B）
(c)
52．选择正确的全剖视图。（C）（难度：B）
(a)(b)(c)(d)
53．选择正确的半剖视图。（C）（难度：B）
54．选择正确的半剖视图。（C）（难度：B）
(a)(b)(c)(d)
55．选择正确的半剖视图。 （ C ）（难度：B ） (d)
(a)
56．选择正确的半剖视图。 （ B ）（难度：B ）
(a)
(b)
(c)
(d)
57．选择正确的移出断面图。 （ B ）（难度：B ）
58．选择正确的移出断面图。 （C ）（难度：B ）
59．选择正确的移出断面图。 （ C ）（难度：B ）
(d)
(c)
(b)
（a)
A-A
A-A
A-A
A-A
60．选择正确的移出断面图。 （ B ）（难度：B ）
（a)
(b)
(c)
(d)
A-A
A-A
A-A
A-A
61．选择正确的移出断面图。 （ D ）（难度：B ）
A-A （a)A-A
A-A
(b)
(c)(d)
A-A
62．选择正确的移出断面图。 （ D ）（难度：B ）
(d)
(c)(b)
(a)
63．选择正确的重合断面图。 （A ）（难度：B ）
64．根据主、俯视图，判断主视图的剖视图哪个是正确的。（C ）（难度：B ）
65．选择正确的螺纹联接画法。（A）（难度：B）
(a)
(c)(d)
(b) 66．选择正确的螺纹画法。（B）（难度：B）
67．选择正确的螺纹画法。（D ）（难度：B）
(a)(b)
(c)(d)
68. 极限与配合在装配图上的标注形式中，分子为 A 。（难度：A）
A．孔的公差带代号B．轴的公差带代号C．孔的实际尺寸
69. " "符号表示B获得表面。（难度：A）
A．去除材料方法B．不去除材料方法C．车削D．铣削
70. A 是制造和检验零件的依据。（难度：A）
A．零件图B．装配图C．轴测图D．三视图
71. Ａ表示零件的结构形状、大小和有关技术要求。（难度：A）
A．零件图B．装配图C．展开图D．轴测图
72. A是一组图形的核心，画图和看图都是从该图开始的。（难度：A）
A．主视图B．俯视图C．左视图D．右视图
73. B 表示机器或部件的工作原理、零件间的装配关系和技术要求。（难度：A）
A．零件图B．装配图C．展开图D．轴测图
74. ""符号表示 A 获得表面。（难度：A）
A．去除材料方法B．不去除材料方法C．铸造D．锻造
75. 一作为加工和检验依据的零件图应包括以下基本容：Ｄ、尺寸、技术要求和标题栏。（难度：A）
A．图框B．文字C．图纸幅面D．图形
76. 表示的形位公差项目是 B 。（难度：A）
A．平行度B．垂直度C．同轴度D．倾斜度
77. 零件的长、宽、高三个方向，每个方向有 D 个主要基准。（难度：A）
A．一B．二C．三D．至少一
78. 零件上的 D 尺寸必须直接注出。（难度：A）
A．定形B．定位C．总体D．重要
79. 在孔或轴的基本尺寸后面，注出偏差值，这种标注形式用于 B 零件图上。（难度：A）
A．成批生产B．单件或小批量生产C．生产批量不定
80. 表示机器或部件的图样称为 B 。（难度：A）
A．零件图B．装配图C．轴侧图D．三视图
81. 在装配图中，对于紧固件以及轴、键、销等，若按 B 剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。（难度：A）
A．横向B．纵向C．垂直于轴线方向D．侧向
82. 表示机器、部件规格或性能的尺寸是 A 。（难度：A）
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸
83. 一完整的装配图包括必要的尺寸、技术要求和 D 。（难度：A）
A．标题栏B．零件序号C．明细栏D．标题栏、零件序号和明细栏
84. 两个零件在同一方向上只能有 B 个接触面和配合面。（难度：A）
A．二B．一C．三D．四
85. 装配图中明细栏画在装配图右下角标题栏的C方。（难度：A）
A．右方B．左方C．上方D．下方
86. 表示零件之间装配关系的尺寸是 B 。（难度：A）
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸
87. 表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是 C 。（难度：A）
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸
88. 装配图中指引线指向所指部分的末端通常画一A。（难度：A）
A．圆点或箭头B．直线C．斜线D．圆圈
89. 在装配图中，每种零件或部件只编 A 个序号。（难度：A）
A．一B．二C．三D．四90. 在装配图中，两个零件的非接触面画 A 条轮廓线。（难度：A）
A．2 B．3 C．4 D．1
91. 在装配图中，为了表示与本部件的装配关系，但又不属于本部件的其他相邻零、部件时，可采用 B 。（难度：A）
A．夸大画法B．假想画法C．展开画法D．缩小画法
92. 表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸是D。（难度：A）
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸
93. 在装配图中，对于薄片零件或微小间隙，无法按其实际尺寸画出，或图线密集难以区分时，可采用 A 。（难度：A）
A．夸大画法B．假想画法C．展开画法D．缩小画法
三、判断题
1. 表面粗糙度参数值越小，表面质量要求越低，加工成本也越低。（×）（难度：A）
2. 标准公差等级中，等级数字越大，公差值越小，精度越高。（×）（难度：A）
3. 形位公差的被测要素是轴线或对称中心线时，应将箭头与该要素的尺寸线对齐。（√）（难度：A）
4. 在孔或轴的基本尺寸后面注出偏差值，这种标注形式用于单件或小批量生产的零件图
上。（√）（难度：A）
5. 标注形位公差代号时，当被测要素是轮廓要素时，从框格引出的指引线箭头，应指在该
要素的轮廓线或者延长线上。（√）（难度：A）
6. 铸件的、外壁沿起模方向应有一定的斜度。（√）（难度：A）
7. 表面结构代号在图样上标注时，符号从材料指向并接触表面。（×）（难度：A）
8. 零件完工后再按装配图将零件装配成机器或部件。（√）（难度：A）
9. 在设计或测绘机器时，首先要绘制零件图，再画装配图。（×）（难度：A）
10. 在同一图样上，每一表面一般只注一次表面结构代号。（√）（难度：A）
11. 零件上的重要尺寸必须直接注出。（√）（难度：A）
12. 零件图的作用是制造和检验零件的依据。（√）（难度：A）
13. 表面结构参数值的单位为毫米。（×）（难度：A）
