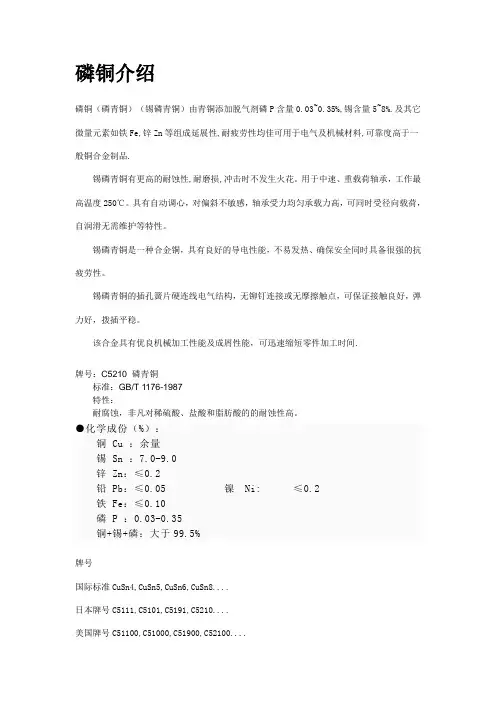

磷铜的介绍
磷铜介绍
磷铜（磷青铜）（锡磷青铜）由青铜添加脱气剂磷P含量0.03~0.35%,锡含量5~8%.及其它微量元素如铁Fe,锌Zn等组成延展性,耐疲劳性均佳可用于电气及机械材料,可靠度高于一般铜合金制品.
锡磷青铜有更高的耐蚀性,耐磨损,冲击时不发生火花。用于中速、重载荷轴承，工作最高温度250℃。具有自动调心，对偏斜不敏感，轴承受力均匀承载力高，可同时受径向载荷，自润滑无需维护等特性。
锡磷青铜是一种合金铜，具有良好的导电性能，不易发热、确保安全同时具备很强的抗疲劳性。
锡磷青铜的插孔簧片硬连线电气结构，无铆钉连接或无摩擦触点，可保证接触良好，弹力好，拨插平稳。
该合金具有优良机械加工性能及成屑性能，可迅速缩短零件加工时间.
牌号：C5210 磷青铜
标准：GB/T 1176-1987
特性：
耐腐蚀，非凡对稀硫酸、盐酸和脂肪酸的的耐蚀性高。
●化学成份（%）：
铜 Cu ：余量
锡 Sn ：7.0-9.0
锌 Zn：≤0.2
铅 Pb：≤0.05镍 Ni: ≤0.2
铁 Fe：≤0.10
磷 P ：0.03-0.35
铜+锡+磷：大于99.5%
牌号
国际标准CuSn4,CuSn5,CuSn6,CuSn8....
日本牌号C5111,C5101,C5191,C5210....
美国牌号C51100,C51000,C51900,C52100....
欧洲牌号CW450K,CW451K,CW452K,CW453K....
●主要化学成份(主要な化学の成分 )：
合金牌号化学成分
Cu Pb Fe Sn Zn P Cu+Sn+P
C5111 余量≤0.05≤0.10 3.5-4.5 ≤0.20 0.03-0.35 ≥99.5
C5101 余量≤0.05≤0.10 4.5-5.5 ≤0.20 0.03-0.35 ≥99.5
C5191 余量≤0.05≤0.10 5.5-7.0 ≤0.20 0.03-0.35 ≥99.5
C5212 余量≤0.05≤0.10 7.0-9.0 ≤0.20 0.03-0.35 ≥99.5
C5210 余量≤0.05≤0.10 7.0-9.0 ≤0.20 0.03-0.35 ≥99.5
●物理特性(物理の特性)：
合金牌号 C5111 C5101 C5191 C5212 C5210
比重 8.86 8.85 8.83 8.8 8.8
热膨胀系数 18 18 18 18 18
热导率系数 84 71 67 63 63
电导率 20 16 14 13 13
体积抵抗率 8.86 10.78 12.32 13.26 13.26
比热 0.378 0.378 0.378 0.378 0.378
弹性系数 117600 114660 112700 107800 107800
●特性（特徴）:
1.工艺：轧制 (圧延する),日本无氧铜锭、智利CCC电解铜加工
2.延展性，抗疲劳性，抗腐蚀性好，具有良好的弹性
●应用例(例を使用する)：电脑连接器，手机连接器，高科技行业接插件，电子电气用弹簧，开关，电子产品的插槽、按键、电气连接件，引线框架，振动片及端子等。
本公司产品可以达到SGS绿色环保认证标准,符合RHOS指令。
现可提供状态为H,1/2H,3/4H,O,EH,SH；厚度为0.05-2mm的材料；可按客户要求分条。
磷铜带价格,详细规格请来询-
还可提供以下材料:
A.电子冲压铜带●白铜带（JIS-C7521,C7541,C7701,C75200,C77000,C75700,C73500）●磷铜带(JIS-C5210,C5191,C5212,C5111,C5102,CuZn4,CuZn5,CuZn6,CuZn8)●红铜带
(T2,TP2,C1220,TU2,C1100,C1020,C1201)●铍铜带(JIS-C1730,C1720,C1715)●黄铜带(JIS-C2680,C2720,C2600,C2700,C2801) ●引线框架铜带KFC,C194,C1921
B.模具电极铜材/焊接电极用铜: ●铬(锆)铜(JMC -2\C18200\C18150) ●铍铜
（JMC -4\C17200\C17500）●钨铜(JMC -7)●铍镍铜●铍钴铜
c.机械加工用铜材:●易切削黄铜,无铅环保黄铜●磷青铜棒线●射频同轴连接器铍铜棒JIS-C1730,C17300
可向客户提供棒、板、排、带、箔、线规格,状态为 H,1/2H,3/4H,O,EH,SH，
以及为客户代工分条、裁板、整平业务，安全库存为300吨，欢迎广大客户来电咨询.
