结构力学在线测试

结构力学》第04章在线测试剩余时间：59:18

答题须知：1、本卷满分20分。

2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。

3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。

第一题、单项选择题（每题1分，5道题共5分）

1、平行弦梁式桁架（上、下节间对齐），当上弦承载和下弦承载时影响线不同的是那个？

A、上弦杆轴力影响线

B、斜杆轴力影响线

C、下弦杆轴力影响线

D、竖杆轴力影响线

2、简支梁C截面剪力影响线中K点的竖标表示P＝1作用在

A、K点时产生的K截面的剪力

B、K点时产生的C截面的剪力

C、C点时产生的K截面的剪力

D、C点时产生的C截面的剪力

3、悬臂梁固定端截面的弯矩影响线的最大竖标在

A、自由端截面为正值

B、固定端截面为负值

C、固定端截面为正值

D、自由端截面为负值

4、简支梁的反力影响线形状特征是

A、一条直线

B、三角形

C、两条平行线

D、抛物线

5、外伸梁上K截面内力影响线在K截面以里是

A、全为零

B、全为正

C、全为负

D、可正可负

第二题、多项选择题（每题2分，5道题共10分）

1、外伸梁支座间的截面剪力影响线是

A、两条直线组成的折线

B、一条直线

C、抛物线

D、在支座处竖标为零

E、两条平行线

2、带有静定部分的超静定梁，静定部分的内力影响线的特点是

A、在超静定部分上是直线

B、在超静定部分上是曲线

C、在静定部分上是直线

D、在超静定部分上是零线

E、在静定部分上是零线

3、带有静定部分的超静定梁，超静定部分的内力影响线的特点是

A、在静定部分上是直线

B、在超静定部分上是曲线

C、在静定部分上是曲线

D、在超静定部分上是直线

E、在整个结构上都是曲线

4、绘制影响线的方法有

A、静力法

B、机动法

C、力法

D、位移法

E、力矩分配法

5、下列哪些量值的影响线是长度量纲？

A、支座反力

B、剪力

C、弯矩

D、轴力

E 、约束力矩

第三题、判断题（每题1分，5道题共5分）

1、简支梁C 截面弯矩影响线中K 点的竖标表示P ＝1作用在K 点时产生的K 截面的弯矩。

正确

错误

2、绘制桁架杆件的轴力影响线要区分上弦承载还是下弦承载。

正确

错误

3、静定结构的内力和反力影响线是直线或折线组成。

正确

错误

4、简支水平梁与简支斜梁对应截面的弯矩影响线相同。

正确

错误

5、简支梁的弯矩影响线是折线。

正确

错误

（注：可编辑下载，若有不当之处，请指正，谢谢!）

第29讲结构力学考前复习指导

1、考试内容 2、教学安排 3、备考建议 1、考试内容 1.1考试大纲 1. 平面体系的几何组成 2．静定结构受力分析与特性 3．静定结构的位移 4．超静定结构受力分析及特性 5．影响线及应用 6．结构动力特性与动力反应其中，岩土工程师考试不包含影响线部分 1．平面体系的几何组成名词定义几何不变体系的组成规律及其应用（1）名词定义：包括了在结构力学课程中用到的名词，如支座、结点、约束、多余约束，链杆、刚片、虚铰、几何不变体系，几何可变体系、瞬变体系、常变体系、静定结构、超静定结构等。（2）几何不变体系的组成规律及其应用：几何不变体系组成的基本规则，如三刚片规则，两刚片规则和二元体规则，以及应用规则确定平面杆件体系的几何组成。 2．静定结构受力分析与特性静定结构受力分析方法反力内力的计算与内力图的绘制静定结构特性及其应用静定结构仅需要考虑平和条件就可求出全部反力和内力，其计算基本方法是：确定研究对象，取隔离体，画受力图，列平衡方程（投影方程或力矩方程），解方程求未知力。静定结构的类型不同，受力不同，选取隔离体、列平衡方程的方法也各有特点。

内力图 3．静定结构的位移。广义力与广义位移虚功原理单位荷载法荷载下静定结构的位移计算图乘法支座位移和温度变化引起的位移互等定理及其应用 4．超静定结构受力分析及特性超静定次数力法基本体系力法方程及其意义等截面直杆刚度方程位移法基本未知量基本体系基本方程及其意义等截面直杆的转动刚度力矩分配系数与传递系数单结点的力矩分配对称性利用半结构法超静定结构位移超静定结构特性 5．影响线及应用影响线概念简支梁静定多跨梁静定桁架反力及内力影响线连续梁影响线形状影响线应用最不利荷载位置内力包络图慨念像桥梁、吊车梁这样的结构所承受的荷载是移动的，内力和反力随何在位置变化而变化，移动荷载在结构中产生的内力和反力的最大值，是设计中要考虑的主要问题，影响线是进行移动荷载引起结构反应的主要工具。 6．结构动力特性与动力反应单自由度体系周期频率简谐荷载与突加荷载作用下简单结构的动力系数振幅与最大动内力阻尼对振动的影响多自由度体系自振频率与主振型主振型正交性岩土工程师考试不包括多自由动体系。 1.2考试分析结构力学试题：结构工程师考试包括15题，每题2分，共30分岩土工程师考试12年后包括3题

结构力学试题及参考答案

《结构力学》作业参考答案一、判断题（将判断结果填入括弧内，以 √表示正确，以 × 表示错误。） 1．图示桁架结构中有3个杆件轴力为0 。（×） 2．图示悬臂梁截面A 的弯矩值是ql 2。 (×) l l A 3．静定多跨梁中基本部分、附属部分的划分和所承受的荷载无关。（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。（× ） 5．用平衡条件能求出全部内力的结构是静定结构。（ √ ） 6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。（√ ） 7．超静定结构的力法基本结构不是唯一的。（√） 8．在桁架结构中，杆件内力不是只有轴力。（×） 9．超静定结构由于支座位移可以产生内力。（√ ） 10．超静定结构的内力和材料的性质无关。（× ） 11．力法典型方程的等号右端项不一定为0。（√ ） 12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。（√） 13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。（× ） 14．力矩分配法适用于所有超静定结构的计算。（×） 15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。 (×) 二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。） 1．图示简支梁中间截面的弯矩为（ A ） F P

q l A．82 ql B．42 ql C．22 ql D． 2 ql 2．超静定结构在荷载作用下产生的内力和刚度（B） A．无关 B．相对值有关 C．绝对值有关 D．相对值绝对值都有关 3．超静定结构的超静定次数等于结构中（B ） A．约束的数目 B．多余约束的数目 C．结点数 D．杆件数 4．力法典型方程是根据以下哪个条件得到的（C）。 A．结构的平衡条件B．结构的物理条件 C．多余约束处的位移协调条件D．同时满足A、B两个条件 5．图示对称结构作用反对称荷载，杆件EI为常量，利用对称性简化后的一半结构为（A ）。 P P P P P P 6．超静定结构产生内力的原因有（D） A．荷载作用和温度变化 B．支座位移 C．制造误差 D．以上四种原因 7．超静定结构的超静定次数等于结构中（B） A．约束的数目 B．多余约束的数目 C．结点数 D．杆件数 8．图示超静定结构独立结点角位移的个数是（B ） A． 2 B． 3

结构力学试题与答案

浙江省2001年10月结构力学（一）试题课程代码：02393 、填空题（每空2分，共24分） 1?结构的计算简图应能反映实际结构的主要受力和变形性能，又能使_______ 。 2?三个刚片用三个铰两两相连，且________ _构成内部不变且无多余约束的体系 3?图1所示梁中反力RB= _______ 反力矩MA= _______ 4. ________________________________ 图2所示刚架K截面上的MK= ,QK= 。（M以内侧受拉为正） 5?图3所示三铰拱的水平反力H= _______ ，截面K的弯矩MK= _______ 。（M以内侧受拉为正） 6. _____________________________ 图4所示桁架的零杆数目为。 7. __________________________________________ 结构位移计算除了验算结构的刚度外，还为_________________________________________________ 准备。 8. _________________________________ 图5（a）所示结构的超静定次数为请将其基本体系绘在图（b）上。

1?图1所示体系的几何组成为（） C.瞬变体系 D.几何可变体系 2?图2所示组合结构中截面 K 的弯矩MK 为（）（下侧受拉为正） 4所示组合结构 A , B 两结点相对竖向位移时，其虚设单位荷载应取 A. — Pa B. Pa C. — 2Pa 3.图3所示单跨梁，P=1在AB 段上移动，截面K 的QK 影响线为（） (b) 二、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内 A.几何不变，无多余约束体系 B.几何不变，有多余约束体系 4.用单位荷载法求图。每小题2分，

结构力学在线测试1

《结构力学》第01章在线测试第一题、单项选择题（每题1分，5道题共5分） 1、对结构进行刚度计算的目的，是为了保证结构 A、不发生刚体运动 B、美观实用 C、不致发生过大的变形以至于影响正常的使用 D、既经济又安全 2、结构力学的研究对象是 A、单根杆件 B、杆件结构 C、板壳结构 D、实体结构 3、固定铰支座有几个约束反力分量？ A、一个 B、两个 C、三个 D、四个 4、可动铰支座有几个约束反力分量 A、一个 B、两个 C、三个 D、四个 5、固定端支座有几个约束反力分量？ A、一个 B、两个 C、三个 D、四个第二题、多项选择题（每题2分，5道题共10分） 1、下列哪种情况应按空间结构处理 A、所有杆件的轴线都位于同一平面内，荷载与该平面垂直 B、所有杆件的轴线都不位于同一平面内 C、所有杆件的轴线都位于同一平面内，荷载也作用在该平面内 D、所有杆件的轴线都位于同一平面内，荷载与该平面平行 E、荷载不作用在结构的平面内 2、铰结点的约束特点是 A、约束的各杆端不能相对移动 B、约束的各杆端可相对转动 C、约束的各杆端不能相对转动 D、约束的各杆端可沿一个方向相对移动 E、约束的各杆端可相对移动 3、如果在一结点处，一些杆端刚结在一起，而另一些杆端铰结一起，这样的结点称为 A、刚结点 B、铰结点 C、组合结点 D、不完全铰结点 E、半铰结点 4、固定端支座的特点是 A、不允许杆端移动 B、只有一个反力 C、允许杆端转动 D、不允许杆端转动 E、有两个反力和一个反力偶

5、固定铰支座有几个约束几个约束反力？ A、两个约束 B、两个约束反力分量 C、三个约束 D、三个约束反力分量 E、无法确定第三题、判断题（每题1分，5道题共5分） 1、板壳结构的厚度远远小于其它两个尺度。正确错误 2、为了保证结构不致发生过大的变形影响了正常使用，要求结构要有足够的强度。正确错误 3、结构力学是研究杆件结构的强度、刚度和稳定性的一门学科。正确错误 4、代替实际结构的简化图形，称为结构的计算简图。正确错误 5、在多数情况下，不能忽略一些次要的空间约束，而将实际结构分解为平面结构。正确错误

结构力学试题汇总

历年结构力学试卷试题汇总一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共 11分） 1 . (本小题 3分) 图示结构中DE 杆的轴力F NDE =F P /3。（x ）. 2 . (本小题 4分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。（x ） 3 . (本小题 2分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（o ） 4 . (本小题 2分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。（o ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ A ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。 2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（B ）Ａ.ch ; B.ci; C.dj; D .cj . 2

3. (本小题 4分) 图a 结构的最后弯矩图为： A. 图b; B. 图c; C. 图d; D.都不对。（A ） ( a) (b) (c) (d) 4. (本小题 4分) 用图乘法求位移的必要条件之一是： A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； B D.结构必须是静定的。 ( ) 5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( C ) Ａ．F P l 3 /(24EI ); B . F P l 3 /(!6EI ); C . 5F P l 3 /(96EI ); D. 5F P l 3 /(48EI ). 三（本大题 5分）对图示体系进行几何组成分析。 F P =1

结构力学试题及答案

、选择题（每小题3分，共18分） 1?图示体系的几何组成为：（） A.几何不变，无多余联系； B.几何不变，有多余联系； C.瞬变； 2?静定结构在支座移动时，会产生：（） A.内力； B.应力； C.刚体位移； D.变形 3?在径向均布荷（） A.圆弧线；载作用下， B .抛物线铰拱的合理轴线为: C .悬链线；D.正弦曲线。 4?图示桁架的零A. 6； B. 7杆数目为：； C. 8 ； ( ) D. 9 。 D.常变。

5?图a结构的最后弯矩图为：（） A.图b ; B .图c；C .图d; D .都不对。 6?力法方程是沿基本未知量方向的：（） A.力的平衡方程； B.位移为零方程； C.位移协调方程；D ?力的平衡及位移为零方程。 :■、填空题（每题3分，共9分） 1.从几何组成上讲，静定和超静定结构都是_______________________________ 体系，前者__________ 多余约束而后者______________________ 多余约束。 2.图b是图a结构_______________ 截面的 ____________ 影响线。彳、亡A 卜 1 B K D —i |i li 11 行）f- 3._________________________________________________ 图示结构AB杆B端的转动刚度为_________________________________________________ ,分配系数为________ , 传递系数为 ___________ 。三、简答题（每题5分，共10分） 1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？ 2.影响线横坐标和纵坐标的物理意义是什么？

《结构力学》第05章在线测试

第一题、单项选择题（每题1分，5道题共5分） 1、静定刚架在支座移动作用下的位移是由什么产生的？ A、轴向变形 B、弯曲变形 C、剪切变形 D、刚体运动 2、平面桁架在荷载作用下的位移主要是由什么变形产生的？ A、弯曲变形 B、剪切变形 C、轴向变形 D、扭转变形 3、外力作用在基本部分上时，附属部分有 A、反力 B、位移 C、内力 D、变形 4、支座移动对静定结构会产生 A、内力 B、支座反力 C、位移 D、变形 5、在互等定理中δ21＝δ12， A、δ12 B、δ11 C、δ22 D、δ31 第二题、多项选择题（每题2分，5道题共10分） 1、外力作用在基本部分上时，附属部分上的 A、内力为零 B、变形为零 C、位移为零 D、反力为零 E、应力为零 2、静定结构的截面尺寸发生改变，下列哪些因素会发生不变？ A、轴力 B、剪力 C、位移 D、弯矩 E、支座反力 3、荷载对静定结构会产生 A、位移 B、变形 C、轴力和剪力 D、支座反力

E、弯矩 4、图乘法求位移的适用条件是 A、直杆 B、EI为常数 C、两个弯矩图至少有一个为直线形 D、两个弯矩图都必须是直线形 E、只能是静定结构 5、主从结构，仅附属部分温度升高，下列论述正确的是 A、整个结构不产生内力 B、整个结构产生变形 C、附属部分发生变形 D、基本部分上的位移为零 E、基本部分的变形为零第三题、判断题（每题1分，5道题共5分） 1、静定结构支座移动引起位移计算公式只适用于静定结构，不适用于超静定结构。正确错误 2、静定结构荷载引起位移计算公式不尽适用于静定结构，也适用于超静定结构。正确错误 3、外力作用在基本部分上时，附属部分的内力、变形和位移均为零。正确错误 4、静定结构在支座移动作用下，不产生内力，但产生位移。正确错误 5、不能用图乘法求超静定刚架的位移。正确错误

结构力学试题及答案汇总(完整版)[详细]

院(系) 建筑工程系学号三明学院姓名 . 密封线内不要答题密封…………………………………………………………………………………………………………………………………………………… 结构力学试题答案汇总一、选择题(每小题3分,共18分) 1. 图示体系的几何组成为 : ( A ) A. 几何不变 , 无多余联系 ; B. 几何不变 , 有多余联系 ; C. 瞬变 ; D. 常变 . (第1题) (第4题) 2. 静定结构在支座移动时 , 会产生 : ( C ) A. 内力 ; B. 应力 ; C. 刚体位移 ; D. 变形 . 3. 在径向均布荷载作用下 , 三铰拱的合理轴线为: ( B ) A ．圆弧线 ; B ．抛物线 ; C ．悬链线 ; D ．正弦曲线 . 4. 图示桁架的零杆数目为 : ( D ) A. 6; B. 7; C. 8; D. 9. 5. 图 a 结构的最后弯矩图为 : ( A ) A ．图 b; B ．图 c ; C ．图 d ; D ．都不对 . 6. 力法方程是沿基本未知量方向的 : ( C ) A ．力的平衡方程 ; B ．位移为零方程 ; C ．位移协调方程 ; D ．力的平衡及位移为零方程 .

二、填空题(每题3分,共9分) 1.从几何组成上讲 , 静定和超静定结构都是___几何不变____体系 , 前者___无__多余约束而后者____有___多余约束 . 2. 图 b 是图 a 结构 ___B__ 截面的 __剪力__ 影响线 . 3. 图示结构 AB 杆 B 端的转动刚度为 ___i___, 分配系数为 ____1/8 ____, 传递系数为 ___-1__. 三、简答题(每题5分,共10分) 1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？答:因为静定结构内力可仅由平衡方程求得,因此与杆件截面的几何性质无关,与材料物理性质也无关. 2.影响线横坐标和纵坐标的物理意义是什么？答:横坐标是单位移动荷载作用位置,纵坐标是单位移动荷载作用在此位置时物理量的影响系数值. 四、计算分析题,写出主要解题步骤(4小题,共63分) 1.作图示体系的几何组成分析(说明理由),并求指定杆1和2的轴力.(本题16分) (本题16分)1.因为w=0 所以本体系为无多约束的几何不变体系.(4分) F N1=- F P (6分); F N2= P F 3 10 (6分). 2.作图示结构的米图 .(本题15分)

结构力学期末考试试题及答案

第1题第2题2.图示外伸梁，跨中截面C的弯矩为（ ? m D．17kN m

题7图图（a）图（b）图（c）图（d）位移法典型方程中系数k ij=k ji反映了（） A.位移互等定理 B.反力互等定理第9题第10题 10.FP=1在图示梁AE上移动，K截面弯矩影响线上竖标等于零的部分为（）．DE、AB段B．、DE段C．AB、BC段D．BC、CD段二、填空题：（共10题，每题2分，共20分）两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。所示三铰拱的水平推力

第3题机动法作静定结构内力影响线依据的是_____________。．静定结构在荷截作用下，当杆件截面增大时，其内力____________。 D处的纵标值y D为_________。第6题第7题 7.图示结构，各杆EI=常数，用位移法计算，基本未知量最少是_________个。 8.图示结构用力法计算时，不能选作基本结构的是______。

3．用力法计算图示刚架，并绘其M 图，EI D 4m N/m EI 10kN/m A B C D 2EI EI 4m 2m 4m G F EI 10k N /m C F l ql 12 2 G A

一、选择题:（共10题，每小题2分，共20分） 1.A 2.D 3. A 4.D 5.A 6.C 7.D 8.B 9.C 10.C 二、填空题（共10空，每空2分，共20分） 1.不通过此铰的链杆 2. FP/2（→） 3.l θ（↓） 4. 刚体体系虚功原理 5.不变 6.-1/2 7.6 8.（c ） 9.反对称 10.无侧移的超静定结构三、问答题：（共2题，每小题5分，共10分） 1．图乘法的应用条件是什么？求变截面梁和拱的位移时可否用图乘法？答.图乘法的应用条件：1）杆轴线为直线，2）杆端的EI 为常数3）MP 和M 图中至少有一个为直线图形。否。（7分） 2．超静定结构的内力只与各杆件的刚度相对值有关，而与它们的刚度绝对值无关，对吗？为什么？答：不对。仅受荷载作用的超静定结构，其内力分布与该结构中的各杆刚度相对值有关；而受非荷载因素作用的超静定结构，其内力则与各杆刚度的绝对值有关。（7分）四、计算题. （1、2题8分，3题10分，4、5题12分,4题共计50分） 1．图示桁架，求1、2杆的轴力。解：F N1=75KN ，F N2=2 13 5 KN 2．图示刚架，求支座反力，并绘弯矩图。解：F Ay =22KN （↓）F Ax =48KN （←）F By =42KN （↑）最终的弯矩图为： 3．用力法计算图示刚架，并绘其M 图，EI 为常数。

第三届中南结构力学竞赛获奖名单

第三届中南地区高校土木工程专业 “结构力学竞赛”获奖名单特等奖（85分以上，共2人）福建赛区：曾盛（华侨大学）广东赛区：崔济东（华南理工大学）一等奖（80-84分，共14人）广西赛区：夏孝军（广西大学）广东赛区：赵颖（华南理工大学）湖南赛区：陈久长（长沙理工大学），谢丽君（中南大学），伍文祥（中南大学）湖北赛区：董黛（武汉大学），敖霞（武汉大学），左春阳（武汉大学），王杰（武汉大学），张文龙（武汉大学），黎玲（武汉大学）福建赛区：曾林（厦门大学），高文俊（福州大学）河南赛区：谭增辉（河南大学）二等奖（70分-79分，共70人）广西赛区：王茂宇（广西大学），吕宏亮（广西大学）广东赛区：高伟（广州大学），方嘉熙（华南理工大学），葛福（华南理工大学）郭金龙（华南理工大学），徐圣荣（华南理工大学），林卓帆（广州大学）王英涛（华南理工大学），姚广亮（华南理工大学），陈焕恩（华南农业大学）谢发（广州大学），赵高鹏（广州大学），刘丰（广东工业大学），李新雷（茂名学院），程金龙（暨南大学）湖南赛区：孙箭林（中南大学），徐灿辉（湖南城市学院），徐自然（中南大学），刘弋（中南大学），易莉帮（中南大学），王建丰（中南大学），严世鑫（中南大学），屈小伟（中南大学），龚海龙（中南大学），万文祥（湖南城市学院），杨紫薇（湖南大学），徐骁青（中南大学），危大结（中南大学），陈静瑜（中南大学），张勇（中南大学），万毅（中南大学），唐子其（中南大学），李银（中南大学），续立志（湖南工业大学），颜昆明（湘潭大学），张翠（中南大学），高伟（中南大学），朱坤（中南林业科技大学）,胡建华（南华大学），周敏（中南大学），王辉（中南大学），汤祖平（中南大学）湖北赛区：邓雅妮（武汉大学），胡朝辉（武汉大学），林红星（武汉大学），何楂（武汉大学），常江芳（武汉大学），王文魁（长江大学），朱飞（武汉大学），赵兴忠（武汉大学），张行强（武汉大学），王乾佑（武汉大学），丁健（武汉大学），刘赞（武汉大学），梅俊（武汉大学），徐斌（武汉科技大学），李英磊（华中科技大学），黄云天（武汉大学）河南赛区：苏芳迪（河南大学），葛冬冬（河南科技大学），张霄杰（河南大学），李冰成（河南大学），宋浩静（郑州大学），方万里（河南大学）福建赛区：任振国（华侨大学），花晶（福州大学），宁西占（华侨大学），

结构力学测试题及答案要点

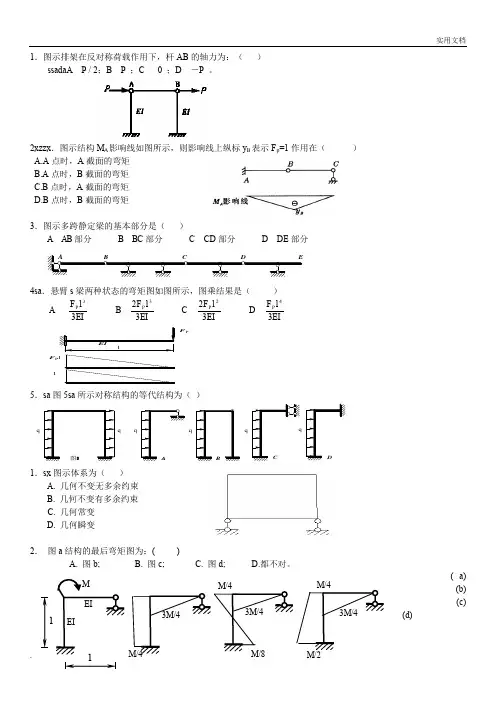

1．图示排架在反对称荷载作用下，杆AB的轴力为：（） ssadaA P / 2；B P ；C 0 ；D －P 。 2xzzx．图示结构M A影响线如图所示，则影响线上纵标y B表示F p=1作用在（） A.A点时，A截面的弯矩 B.A点时，B截面的弯矩 C.B点时，A截面的弯矩 D.B点时，B截面的弯矩 3．图示多跨静定梁的基本部分是（） A AB部分 B BC部分 C CD部分 D DE部分 A B C D E 4sa．悬臂s梁两种状态的弯矩图如图所示，图乘结果是（） A EI l F P 3 3 B EI l F P 3 23 C EI l F P 3 22 D EI l F P 3 4 F P l EI F P l l 5．sa图5sa所示对称结构的等代结构为（） q q 图5 q A q B q q C D 1．sx图示体系为（） A. 几何不变无多余约束 B. 几何不变有多余约束 C. 几何常变 D. 几何瞬变 2．图a结构的最后弯矩图为：( ) A. 图b; B. 图c; C. 图d; D.都不对。 ( a) (b) (c) (d) l l M/4 3M/4 M/4 3M/4 3M/4 M/4 M/8 M/2 EI EI M
