中科大物理化学实验十二：溶液中的吸附作用和表面张力的测定
溶液中的吸附作用和表面张力的测定
溶液中的吸附作用和表面张力的测定 ——最大气泡压力法 【摘要】本实验采用最大气泡压力法测定了一系列不同浓度的正丁醇溶液的表面张力，并根据Gibbs吸附公式和Langmuir等温方程式的到了表面张力与溶液吸附作用的关系，用作图法求出了正丁醇分子横截面积，从实验上进一步了解表面张力的性质以及表面张力和吸附的关系，并得到了一个测量表面张力的简单有效而又精确的方法。 【关键词】最大气泡法表面张力吸附作用 一、前言 正丁醇是一种表面活性物质，可以使溶液表面张力下降。利用最大气泡压力法，可以测量出正丁醇溶液的表面张力。根据表面张力与气泡压力的关系，由σ-c曲线可以求出溶液界面上的吸附量和单个正丁醇分子的横截面积（S）。 1、物体表面的分子和内部分子能量也不同，表面层的分子受到向内的拉力，有自动缩小的趋势，表面分子的能量比内部分子大。体系产生新的表面（A）所需耗费功（W）的量，其大小应与A成正比。在等温下形成1m2新的表面所需的可逆功为，称为单位表面的表面能，其单位为N·m-1，通常称为表面张力。 2、纯液体情形下，表面层的组成与内部的组成相同，因此液体降低体系表面自由能的途径是缩小其表面积。对于溶液，溶质会影响表面张力，调节溶质在表面层的浓度来降低表面自由能。根据能量最低
原理，溶质能降低溶液的表面张力时，表面层中溶质的浓度应比溶液内部大。反之同理 。这种表面浓度与溶液里面浓度不同的现象叫“吸附”。 Gibbs 用热力学的方法推导出吸附与溶液的表面张力及溶液的浓度间的关系式 ＝T c RT c ??? ??- ??σ 当( )?σ ?c T <0时， >0，称为正吸附。反之，( )?σ ?c T >0时， <0，称 为负吸附。 正丁醇溶液浓度极小时，溶质分子平躺在溶液表面上，当浓度增加到一定程度时，被吸附了的表面活性物质分子占据了所有表面形成了单分子的饱和吸附层。 在一定温度下，吸附量与溶液浓度之间的关系由Langmuir 等温方程式表示：ΓΓ=?+?∞K C K C 1 或 C C K ΓΓΓ=+ ∞∞ 1 以 C Γ ～C 作图可得一直线，由直线斜率即可求出Γ∞。在饱和吸附情况下，正丁醇分子在气－液界面上铺满一单分子层，则可求得正丁醇分子的横截面积S N 01 = ∞Γ~ 3、最大气泡压力法：当表面张力仪中的毛细管截面与欲测液面相齐时，液面沿毛细管上升。当此压力差在毛细管端面上产生的作用 力稍大于毛细管口溶液的表面张力时，气泡就从毛细管口逸出。 张力与浓度的关系图
溶液吸附法测定比表面
实验七：溶液吸附法测定比表面 一、实验目的： 1、用溶液吸附法测定颗粒活性炭的比表面； 2、了解溶液吸附法测定比表面的基本原理； 3、进一步熟悉722型分光光度计的使用； 二、实验原理： (1) 比表面是指单位质量(或单位体积)的物质所具有的表面积，其数值与分散粒子大小有关。测定固体物质比表面的方法很多，常用的有BET低温吸附法、电子显微镜法和气相色谱法等，不过这些方法都需要复杂的装置，或较长的时间。而溶液吸附法测定固体物质比表面，仪器简单，操作方便，还可以同时测定许多个样品，因此常被采用，但溶液吸附法测定结果有一定误差。其主要原因在于：吸附时非球型吸附层在各种吸附剂的表面取向并不一致，每个吸附分子的投影面积可以相差很远，所以，溶液吸附法测得的数值应以其它方法校正之。然而，溶液吸附法常用来测定大量同类样品的相对值。溶液吸附法测定结果误差一般为10%左右。 (2) 水溶性染料的吸附已广泛应用于固体物质比表面的测定。在所有染料中，次甲基蓝具有最大的吸附倾向。研究表明，在大多数固体上，次甲基蓝吸附都是单分子层，即符合朗格缪尔型吸附。但当原始溶液浓度较高时，会出现多分子层吸附，而如果吸附平衡后溶液的浓度过低，则吸附又不能达到饱和，因此，原始溶液的浓度以及吸附平衡后的溶液浓度都应选在适当的范围内。本实验原始溶液浓度为0.2%左右，平衡溶液浓度不小于0.1%。 (3) 根据朗格缪尔单分子层吸附理论，当次甲基蓝与活性炭达到吸附饱和后，吸附与脱附处于动态平衡，这时次甲基蓝分子铺满整个活性粒子表面而不留下空位。此时吸附剂活性炭的比表面可按式(1)计算:
(1) 式中，S为比表面(m ·kg ); C为原始溶液的质量分数; C为平衡溶液的质量分数; G为溶液的加入量(kg); W为吸附剂试样质量(k g); 2.45×10 是1kg次甲基蓝可覆盖活性炭样品的面积(m ·kg )。 (4)次甲基蓝分子的平面结构如图4.1所示。阳离子大小为1.70×10 m×76×10 m×325×10 m。次甲基蓝的吸附有三种趋向：平面吸附，投影面积为1.35×10-18 m ；侧面吸附，投影面积为7.5×10-19 m ；端基吸附，投影面积为39.5×10 m 。对于非石墨型的活性炭，次甲基蓝可能不是平面吸附，也不是侧面吸附，而是端基吸附根据实验结果推算，在单层吸附的情况下，1mg次甲基蓝覆盖的面积可按2.45 m
溶液表面张力测定实验报告
学号：201114120222 基础物理化学实验报告 实验名称：溶液表面张力的测定 应用化学二班班级 03 组号 实验人姓名： xx 同组人姓名：xxxx 指导老师：杨余芳老师 实验日期： 2013-11-12 湘南学院化学与生命科学系 一、实验目的
1、测定不同浓度正丁醇（乙醇）水溶液的表面张力； 2、了解表面张力的性质，表面自由能的意义及表面张力和吸附的关系； 3、由表面张力—浓度曲线（σ—c 曲线）求界面上吸附量和正丁醇分子的横截面积S ； 4、掌握最大气泡法测定表面张力的原理和技术。 二、实验原理 测定液体表面张力的方法很多，如毛细管升高法、滴重法、环法、滴外形法等等。本实验采用最大泡压法，实验装置如图一所示。 图一中A 为充满水的抽气瓶；B 为直径为0.2～0.3mm 的毛细管；C 为样品管；D 为U 型压力计，内装水以测压差；E 为放空管；F 为恒温槽。 图一 最大泡压法测液体表面张力仪器装置图 将毛细管竖直放置，使滴口瓶面与液面相切，液体即沿毛细管上升，打开抽气瓶的活栓，让水缓缓滴下，使样品管中液面上的压力渐小于毛细管内液体上的压力（即室压），毛细管内外液面形成一压差，此时毛细管内气体将液体压出，在管口形成气泡并逐渐胀大，当压力差在毛细管口所产生的作用力稍大于毛细管口液体的表面张力时，气泡破裂，压差的最大值可由U 型压力计上读出。 若毛细管的半径为r ，气泡从毛细管出来时受到向下的压力为： 式中，△h 为U 型压力计所示最大液柱高度差，g 为重力加速度，ρ为压力计所贮液体的密度。 气泡在毛细管口所受到的由表面张力引起的作用力为2πr?γ，气泡刚脱离管口时，上述二力相等： 若将表面张力分别为和的两种液体用同一支毛细管和压力计用上法测出各 g h p p p ρ?=-=系统大气m ax r g h r p rr πρππ22m ax 2=?=γπρππr g h r p r 22m ax 2 =?=g h r ργ?=2
物理化学_溶液表面张力的测定_实验报告

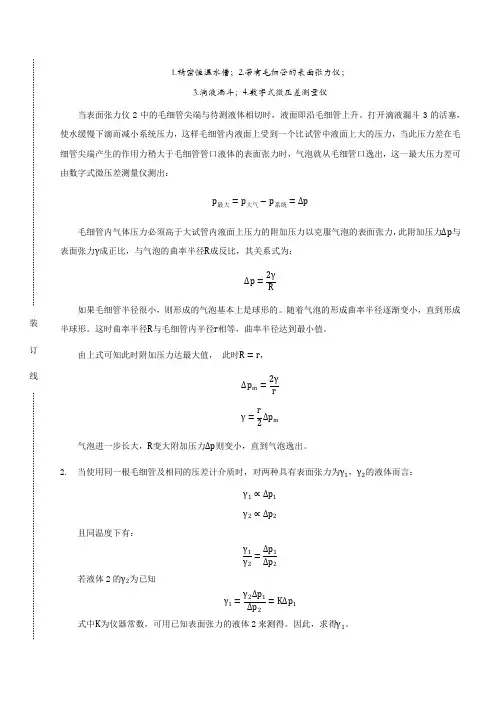

液体表面张力的测定 龚聪（同组人：郭舒隽） 2012.11.8 摘要 我们采用最大气泡压力法测定了不同浓度正丁醇溶液的表面张力，发现随着溶液浓度的升高，表面张力下降，说明正丁醇是一种表面活性物质。 引言 从毛细管鼓出空气泡时，为了克服溶液因表面张力产生的附加压力，毛细管内的压力（大气压）要高于样品管中的压力。附加压力与表面张力成正比，与气泡的曲率半径成反比： 2p= r σ?（1），其中，p ?为附加压力；σ为表面张力；r 为气泡的曲率半径。若毛细 管很小，则形成的气泡基本上是球形的。当气泡开始形成时，表面几乎是平的，这时气泡的半径r 最大；随着气泡的形成，r 逐渐变小，直到气泡成为半球形时，r 等于毛细管的半径R ，附加压力最大，气泡进一步增大，r 变小，附加压力减小，直到气泡逸出。 最大的附加压力m ax 2=p R σ?（2），表面张力m ax =2 R p σ?（3）。 在测量过程中，我们使毛细管端面与液面相切，这样可以忽略鼓泡所需克服的静压力，表面张力可直接用式（3）计算。 对于同一支毛细管， 2 R 称为仪器常数，可用K 表示。我们用表面张力已知的标准物质 ——水来测定仪器的K 值：22= H O H O K p σ?（4）。式（3）可写为m ax =K p σ??（5）。 实验仪器与试剂 表面张力测定仪1套；100m L 容量瓶8个；500m L 烧杯一个；胶头滴管1个；洗瓶1个；碱式滴定管1支 -1 0.5mol L ?正丁醇溶液 实验装置如下图所示
方法 1. 正丁醇溶液的配制 分别向八支100m L 的容量瓶中加入4、8、12、16、20、28、36和40mL 的-10.5mol L ?正丁醇溶液，定容以配制0.02、0.04、0.06、0.08、0.10、0.14、0.18和0.20-1mol L ?的待测溶液并编号0-8。 2. 仪器常数K 的测定 洗净样品管和毛细管； 样品管中装入适量蒸馏水，调节样品管液面高度，使水面与毛细管端面相切； 打开数字压力计电源开关，旋转滴液漏斗上的活塞，使系统与大气相通，按下数字压力计上的“采零”键。关闭活塞，隔绝大气，打开漏斗活塞，水沿漏斗流下，系统的压力开始减小，此时有气泡从毛细管端逸出。控制出气泡的速度，每出一个气泡，压力计读数由小变大，再由大变小，读取6~7个该过程的最大示数。 3. 测定不同浓度正丁醇水溶液的m ax p ? 按照步骤2，从低浓度到高浓度分别测定正丁醇水溶液的m ax p ?。更换溶液时用待测溶液润洗样品管2~3次。 4. 关闭电源，倒掉所配溶液，用蒸馏水洗涤容量瓶和样品管。整理仪器。 数据 表格 1 计算 在本次实验条件下，标准物质—水在16.4°C 下的表面张力为-3 -1 68.7410N m ??。1 由式（4）得仪器常数22-3-4 3 68.7410 = = =2.18100.315010 H O H O K p σ???? 1 数据来源：《大学化学实验——有机及物理化学实验分册》（天津大学出版社）附录三，附表6-13
溶液表面吸附量的测定.
溶液表面吸附量的测定 （3学时） 一、目的要求1、了解溶液表面吸附量的物理意义及其测定原理。 2、了解最大气泡法测定溶液表面张力的基本原理和方法。 3、了解弯曲液面的附加压力与液面弯曲度、溶液表面张力之间的关系。 二、实验原理 当一种溶质溶于水形成溶液时，溶质在溶液表面的浓度与其在溶液本体中的浓度存在着差别，这种现象称为溶液的表面吸附。理论上，可用“表面吸附量”（或称表面超量）表示溶液的表面吸附程度大小，表面吸附量的物理化学意义是指溶质在溶液表面处的浓度与其在溶液本体中浓度的差值，通常用符号表示，其SI 单位为mol.m -2。 Γ在恒温、恒压条件下，表面吸附量(mol m -2)、溶液中溶质的活度和溶液表面张力Γa 三者之间的关系可用式（8.1）中的Gibbs 等温式进行描述： ()1N m γ?（8.1） a d RT da γ Γ=?在浓度不太大时，可以采用浓度代替活度，因此Gibbs 等温式可写成：() 1mol L c ?a （8.2） c d RT dc γ Γ=?可见，只要通过实验测得溶液的表面张力与溶质浓度的关系曲线，即可利用公式γc （8.2）计算得到某一个浓度条件下的表面吸附量。 c Γ例如，图8.1为溶液表面张力随溶质浓度的变化曲线，若要求溶质浓度为 时溶液的表1c 面吸附量，可在浓度轴上点作浓度轴的垂线，该垂线与关系曲线相交于A 点，1Γ1c ~c γ则曲线在A 点处切线AB 的斜率即为，由图8.1可知，AD 为纵轴的垂线，则有d dc γ。又因为，则得到，代入到式（8.2）中即可DB AD d dc γ=1AD c =()1DB c d dc γ=求出浓度为时溶液的表面吸附量。 1c
表面张力的测量方法
表面张力的测量方法 英才学院 1236305 张雍淋 6121810519 液体表面张力测量在化学、医药、生物工程等领域具有重要意义， 根据液体表面张力的大小可以确定表面活性并计算表面活性剂在溶液表面的吸附量；在合金液体体系中，借助于表面张力还可以评价金相组织及孕育效果等重要参数。目前，测量液体表面张力系数有毛细上升法、最大气泡压力法、液滴法等。 1. 毛细上升法 这个方法，研究的比较早，在理论和实际上都比较成熟。如图 1所示，干净的毛细管浸入液体内部时，如果液体间的分子力小于液体与管壁间的附着力，则液体表面呈凹形。此时表面张力产生的附加力为向上的拉力，并使毛细管内的液面上升, 直到液柱的重力与表面张 力相平衡。 图 1 212cos ()g r r gh πσθπρρ=- 1()2cos g ghr ρρσθ-=
其中：σ—液体的表面张力；r-毛细管的内径；θ-接触角； ρ 1ρ-液体和气体的密度；h-液柱的高度；g-当地的重力加速度。在 和 g 实际应用中一般用透明的玻璃管，如果玻璃被液体完全润湿,可以近似的认为θ= 0。 毛细上升法是测定表面张力最准确的一种方法，国际上也一直用此方法测得的数据作为标准。应用此方法时，要注意选择管径均匀, 透明干净的毛细管，并对毛细管直径进行仔细的标定；毛细管要经过仔细彻底的清洗，毛细管浸入液体时要与液面垂直。 2.最大气泡压力法 如图 2 所示，向插入液体的毛细管轻轻的吹入惰性气体(如 N 2等)。如果选用的毛细管半径很小，在管口形成的气泡基本上是球形的。并且当气泡为半球时，球的半径最小等于毛细管半径 r ；在其前后曲率半径都比r大，如图2 所示。当气泡为半球时，泡内的压力最大，管内外最大压差可由差压计测量得到。 图2
吸附等温线地测定方法
吸附动力学和热力学的大致了解只是动力学是做时间变化曲线，热力学是温度变化曲线。 查文献的时候没有具体步骤，只是有图（好像纵坐标用Qmg/g表示）。 吸附等温线是研究固体表面状态和孔结构不可缺少的工具，因此必须充分重视吸附等温线 的测定方法及其测定条件。 .1 试样预处理 固体表面的性质与试样的预处理条件紧密相关，必须仔细研究并控制预处理条件，防止在 预处理过程中改变固体的表面性质和内部结构。因此，要求预先详细了解试样的性质。如 对于微孔物质，由于微孔内吸附势非常大，连氦气也能被吸附。比表面积测定中使用的氮 气能很强地吸附在沸石等复杂氧化物和氢氧化物的酸性位置。氧化铝的相变化很复杂。对 具有孔结构的物质，预处理温度过低，不能充分除去吸附水和孔内的其他吸附分子；温度 过高，容易发生羟基间的缩聚脱水，或发生烧结引起孔和表面的变化。因此，需要选择合 适的温度进行预处理。最好是利用第6章介绍的热分析等方法预先掌握吸附质的脱附温度、试样的结构变化温度、相转移温度、分解温度，确定最佳预处理条件。 除了质量管理等特殊情况外，测定气相吸附量和液相吸附量时都必须确定预处理条件，使 试样上原来吸附的分子完全脱除，或者预先吸附一定量的某种吸附质。预处理条件因试样 而异，下面介绍预处理时的一般注意点。 .1.1 预处理的保护气氛 对容易发生氧化还原等表面反应的试样以及要求严格脱除原来吸附分子的试样（如金属粉 末和活性炭），预处理时需要采用高真空或高纯氮、高纯氦等惰性气体。粉末试样在抽真 空太快时，由于粉末内部包含的气体突出，容易发生粉末飞散。这不仅减少了试样质量， 而且细粉末还会进入到压力计等真空测量系统内，降低体系的真空度，且很难清除干净。 为了防止发生这种情况，可以预先干燥试样，控制除气和升温速度不要太快，还可在试样 上方装过滤样，控制除气和升温速度不要太快，还可在试样上方装过滤器以防万一。 .1.2 抽真空 除气时间要足够长。对于沸石、活性炭和硅胶等多孔体，微孔内的吸附物质完全扩散到孔 外需要很长的时间，必须保证充足的除气时间。试样附近的真空度一般低于真空泵的真空度，当压力计安放在真空泵附近时，更要注意这种差别。因此，要求排气管短，内径大， 充分除气，切实保证真空度。油旋转泵要使用抗污油，并定期更换抗污油。真空泵与试样 之间要设置液氮浴，使油蒸气不扩散到试样中，防止污染试样；从试样过来的气体不进入 到油中，防止这些气体降低油的蒸气压。液氮浴使用前要清洗干净，如条件允许，预处理 和吸附测定最好分别使用不同的真空管线。高真空时最好使用不需要油的分子涡轮泵。此外，由于吸附水的脱附可能在孔内引发表面水热反应，因此要控制真空除气速度，保持加 热温度和除气速度的平衡，最好采用计算机程序控制除气和气温的速度，防止发生水热反应。
溶液表面张力的测定(拉环法)
溶液表面张力的测定（拉环法） 一实验目的 （1）了解表面自由能、表面张力的意义及表面张力与吸附的关系。（2）通过测定不同浓度乙醇水溶液的表面张力，计算吉布斯表面吸附量和乙醇分子的横截面积，掌握拉环法测定表面张力的原理和技术。二实验原理 （1）表面张力 在温度、压力、组成恒定时，每增加单位表面积，体系的吉布斯自由能的增值称为表面吉布斯自由能（J·m-2），用γ表示。也可以看作是垂直作用在单位长度相界面上的力，即表面张力（N·m-1）。位表面层上分子比同数量内层分子引起体系自由能的增加量称为比表面自由能。比表面和表面张力在数值和量纲上一致，故常用表面张力度量比表面自由能。 （2）影响表面张力的因素 液体的表面张力与温度有关，温度越高，表面张力越小。液体的表面张力与液体的浓度有关，在溶剂中加入溶质，表面张力就会发生变化。 （3）表面张力与吸附量的关系 表面张力的产生是由于表面分子受力不均衡引起的，当加入一种物质后，对某些溶液（包括内部和表面）及固体的表面结构会带来强烈的影响，则必然引起表面张力的改变。如果溶质加入能降低表面吉布斯自由能时，边面层溶质浓度比内部大；反之增加表面吉布斯自由
能时，则溶液在表面的浓度比内部小。由此可见，在指定温度和压力下，溶质的吸附量与溶液的表面张力有关，即吉布斯等温吸附方程： Γ= -（dγ/dc）T（c/RT） 其中Γ为溶质的表面超额，c 为溶质的浓度，γ为溶液的表面张力 a若dγ/dc＜0，Γ＞0，为正吸附，表面层溶质浓度大于本体溶液，溶质是表面活性剂。 b若dγ/dc＞0，Γ＜0，为负吸附，表面层溶质浓度小于本体溶液，溶质是非表面活性剂。 溶液的饱和吸附量： c/Γ= c/Γ∞＋1/KΓ∞ 分子的截面积： S B = 1/（Γ∞L） L=6.02×1034 （4）吊环法测表面张力的原理 测表面张力的方法很多，有毛细管上升法，滴重法，最大气泡压力法，吊环法等。吊环法是将吊环浸入溶液中，然后缓缓将吊环拉出溶液，在快要离开溶液表面时，溶液在吊环的金属环上形成一层薄膜，随着吊环被拉出液面，溶液的表面张力将阻止吊环被拉出，当液膜破裂时，吊环的拉力将达到最大值。自动界面张力仪将记录这个最大值P。按照公式校正后，可以得出溶液的表面张力数值γ。校正因子： F=0.7250+（0.01452P/C2D+0.04534-1.679r/R）1/2式中P：界面张力仪显示读数值mN·m-1
表面吸附量的测定
实验十九 表面吸附量的测定 预习题 1．为什么表面活性物质水溶液的表面张力随溶液浓度的变化而变化？ 2．用气泡最大压力法测表面张力时，为什么气泡必须均匀缓慢冒出？ 3．为什么毛细管端要刚好与液面接触？若毛细管端浸入溶液，则使最大压力差变大还使变小？为什么？ 4．毛细管常数如何测定？ 5．表面吸附量Γ的物理意义是什么？ 6．浓度为4.00×10-4 mol·L -1时的溶液表面吸附量如何得到？此表面吸附量的单位是什么？ 7．分析影响本实验结果的因素有哪些？ 一．实验目的 1．用气泡最大压力法测定十六烷基三甲基溴化铵水溶液的表面张力。从而计算溶液在某一浓度时表面吸附量Γ。 2．熟悉斜管压力计的使用方法。 二．实验原理 1．在指定的温度下，纯液体的表面张力是一定的，一旦在液体中加入溶质成溶液时情况就不同了，溶液的表面张力不仅与温度有关，而且也与溶质的种类，溶液浓度有关。这是由于溶液中部分分子进入到溶液表面，使表面层的分子组成也发生了改变，分子间引力起了变化，因此表面张力也随着改变，根据实验结果，加入溶质以后在表面张力发生改变的同时还发现溶液表面层的浓度与内部浓度有所差别，有些溶液表面层浓度大于溶液内部浓度，有些恰恰相反，这种现象称为溶液的表面吸附作用。 根据吉布斯吸附等温式 12.303lg cd d RTdc RT d c σσΓ=-=- （1） 式中，Γ代表溶液浓度为c 时的表面上溶质的吸附量（mol·m -2），c 代表平衡时溶液浓度（mol·L -1），R 为理想气体常数（8.314 J·mol -1·K -1），T 为吸附时的温度（K ）。 从（1）式可看出，在一定温度时，溶液表面吸附量与平衡时溶液浓度c 和表面张力随浓度变化率d dc σ成正比关系。 当0d dc σ<时，Γ > 0表示溶液表面张力随浓度增加而降低，则溶液表面发生正吸附，此时溶液表面层浓度大于溶液内部浓度。 当0d dc σ>时，Γ < 0表示溶液表面张力随浓度增加而增加，则溶液表面发生正吸附，此时溶液表面层浓度小于溶液内部浓度。 我们把能产生显著正吸附的物质（即能显著降低溶液表面张力的物质）称为表面活性物质。本实验用表面活性物质十六烷基三甲基溴化铵配制成一系列不同浓度的水溶液。分别测定这些溶液的
微电子排名
1 中国高校微电子排名 电子科学技术一级学科下设四个二级学科，分别是物理电子学，电磁场与微波技术，电路与系统，微电子与固体电子学 国家重点学科分布如下: 电子科大:物理电子学，电磁场与微波技术，电路与系统，微电子与固体电子学 西电:电磁场与微波技术，电路与系统，微电子与固体电子学清华:电路与系统，微电子与固体电子学，物理电子学 北大:物理电子学，微电子与固体电子学 复旦:电路与系统，微电子学与固体电子学 北邮:电磁场与微波技术，电路与系统 东南:电磁场与微波技术 上海交大:电磁场与微波技术 西安交大:微电子与固体电子学 华中科大:物理电子学 北京理工大学:物理电子学 南京大学:微电子与固体电子学 吉林大学:微电子与固体电子学 哈工大:物理电子学
西北工大:电路与系统 通信工程一级学科下设两个二级学科，分别是通信与信息系统，信息与信号处理 清华大学通信与信息系统，信息与信号处理 北京邮电大学通信与信息系统，信息与信号处理 电子科技大学通信与信息系统，信息与信号处理 西安电子科技大学通信与信息系统，信息与信号处理 东南大学通信与信息系统，信息与信号处理 北京交通大学通信与信息系统，信息与信号处理 北京大学通信与信息系统 浙江大学通信与信息系统 中科大通信与信息系统 华南理工通信与信息系统 哈工大通信与信息系统 北京理工大学通信与信息系统 上海交通大学通信与信息系统 电子与通信重点学科分布: 电子科大 6
清华5 西电5 北邮4 北大3 东南3 北理工 3 上交2 哈工大 2 复旦2 北京交大 2 华南理工，华中科大，西安交大，中科大，浙大，西北工大，南京大学，吉林大学各一个 国家重点实验室（电子与通信，不包括光学及光电）分布如下: 电子科技大学 2 电子薄膜与集成器件实验室宽带光纤传输与通信系统技术实验室 清华大学 1 微波与数字通信技术实验室 北京邮电大学 1 程控交换技术与通信网实验室
溶液表面张力的测定详解
学号：201214140123 基础物理化学实验报告 实验名称：溶液表面张测定 12届药学班级1组号 实验人姓名：李楚芳 同组人姓名：罗媛，兰婷 指导老师：邓斌 实验日期：2014-05-30
湘南学院化学与生命科学系 一、 实验目的： 1．加深理解表面张力的性质，表面吉布斯能的意义以及表面张力和吸附的关系。 2. 掌握最大气泡法测定表面张力的原理和技术。 二、 主要实验原理，实验所用定律、公式以及有关文献数据： 当加入溶质后，溶剂的表面张力要发生变化。根据能量最低原理，若溶液质能降低溶剂的表面张力，则表面层溶质的浓度应比溶液内部的浓度大；如果所加溶质能使溶剂的表面张力增加，那么，表面层溶液质的浓度应比内部低。这种现象为溶液的表面吸附。用吉布斯公式(Gibbs )表示： T c σ )d d (RT c Γ- = (1)式 式中，Г为表面吸附量(mol.m -2)；σ为表面张力（J.m -2）；Ｔ为绝对温度（Ｋ）；Ｃ为溶液浓度（mol/L ）；)(dc d σ T 表示在一定温度下表面张力随浓度的改变率。
当 )( dc d σ T < 0，Г>0，溶质能增加溶剂的表面张力，溶液表面层的浓度大于内部的浓度，称为正吸附作用。 )( dc d σ T >0，Г<0，溶质能增加溶剂的表面张力，溶液表面层的 浓度小于内部的浓度，称为负吸附作用。 可见，通过测定溶液的浓度随表面张力的变化关系可以求得不同浓度下溶液的表面吸附量。 本实验采用最大气泡压力法测定正丁醇水溶液的表面张力值。将欲测表面张力的液体装入试管中，使毛细管的端面与液面相切，液体即沿毛细管上升，直到液柱的压力等于因表面张力所产生的上升力为止。若管内增加一个与此相等的压力，毛细管内液面就会下降，直到在毛细管端面形成一个稳定的气泡；若所增加的压力稍大于毛细管口液体的表面张力，气泡就会从毛细管口被压出。可见毛细管口冒出气泡的需要增加的压力与液体的表面张力成正比。 σ=K △p 式中K 与毛细管的半径有关，对同一支毛细管是常数，可由已知表面张力的液体求得。本实验通过蒸馏水来测得。 由实验测得不同浓度时的表面张力，以浓度为横坐标，表面张力为纵坐标，得σ-c 图，过曲线上任一点作曲线的切线和水平线交纵坐标于b1，b2两点，则曲线在该点的斜率为 c b b c 0b b d d 2121c σ--=--=
实验一 表面活性剂的表面张力测定
实验一 表面活性剂的表面张力测定 基本原理 测量新形成的表面活性剂（吸附原已达平衡）液膜的表面张力，单管法装置简单，但实验精度不太理想。不过，采用不同半径的双毛细管方法并对实验结果进行修正的方法产生于1922年[1]， S.Sugden 所开展的这种方法可以获得较高的测量精度。在应用Laplace 公式推算表面张力时也略有差别。根据气泡附加压力?p =2γ/R ，当气泡形成半球状时曲率半径R 为最小，附加压力最大，液膜二边压差也最大。此压差也等于毛细管上升原理示意图（图2.13.1）中毛细管液柱的静压降。所以气泡法是毛细管上升原理的反向思维。只要毛细管足够细，玻璃管易润湿，弯月面可视为球形。达到平衡时，界面二侧的压力差可由Laplace 方程求得并等于毛细管中液柱的静压降： gh r R R p ργ γ=≈+=?2)11(21 由此得到毛细管上升法测定表面张力γ的基本公式： gh ργγ2 1= 式中ρ为液体密度，g 为重力加速度，h 为到达平衡时液柱上升的高度，r 为毛细管内半径。 当毛细管内气体压力增加，则液柱将随所加压力的增大而下降。最后在管端形成气泡，此时界面两测的压力差 p p p '-=? 此压力差便由电子微压计读出。由于实验时毛细管插入液体浓度不变，p '为一定值，故产生气泡时界面两侧的压力差仅与所加外压有关。因为根据毛细管足够细，玻璃管易润湿，弯月面可视为球形。所以气泡的半径为R 时有 R p γ 2= ? 单管法：γi /γ水=?p i /?p 水，双管法：γi /γ水=（?h 1,i -?h 2,i ）/ (?h 1,水-?h 2,水)。而根据Gibbs 吸附公式可以计算表面吸附量： dc d RT c dc c RT d d d A n i i γγμγ?-=?-=- ==Γ-∑ 1
实验液体的表面张力测定(滴重法)
实验D-13 滴重法测定液体的表面张力 实验目的 用滴重法测量液体的表面张力，学会用校正因子表，迭代计算毛细管的半径。 实验原理 当液体在滴重计(滴重计市售商品名屈氏粘力管)口悬挂尚未下滴时： r ：若液体润湿毛细管时为外半径，若不润湿时应使用内半径。 σ: 液体的表面张力。 m ：液滴质量(一滴液体)。 g ；重力加速度，当采用厘米.克.秒制时为 981cm ／S 2 但从实际观察可知，测量时液滴并未全部落下，有部分收缩回去，故需对上式进行校正： m ’为滴下的每滴液体质量(用分析天平称量)。 f 称为哈金斯校正因子，它是r ／v 1/3 的函数；v 是每滴液体的体积；可由每滴液体的质 量除液体密度得到。在上式中r 和f 是未知数，可采用已知表面张力的液体（如蒸馏水）做实验，采用迭代法得到： 设每滴水质量为m ’，体积为v ；先用游标卡尺量出滴重计管端的外直径D ；可得半 径r 0；用r 0作初值；求得r 0/ v 1/3 ；查哈金斯校正因子表（插值法）得f 1；用水的表面 张力σ和f 1代入12'r f m g πσ=；求的第一次迭代结果r 1；再由r 1/ v 1/3 查表得f 2 ；再代 入： 22'r f m g πσ=求得第二次迭代值r 2，同法再由r 2/ v 1/3 代入查表求f 3 ，这样反复迭代 直至相邻两次迭代值的相对误差：┃（r i-1-r i ）/ r i ┃≤eps （eps 表示所需精度，如1‰）这时的r 就是要求的结果，记录贴在滴重管上的标签上，半径就标定好了。 求得半径r 后，对待测液体只要测得每滴样品重和密度，就可由r/ v 1/3查表得f ；由： 2'r f m g πσ= 就可求得样品的表面张力。 纯水的表面张力见最大泡压法实验；水和酒精的密度数据见恒温技术与粘度实验。 仪器与药品 屈氏粘力管一根。测液体比重用比重瓶一个。游标卡尺一根（公用）。50ml 和100ml 烧杯各一个。酒精，表面活性剂溶液（每组一个，实验室编好号）。 实验步骤 1.用游标卡尺测量滴重计的外半径。测量酒精从上刻度到下刻度滴下液滴的总质量W 和滴数
最大气泡法测定表面张力
【目的要求】 1. 了解表面自由能、表面张力的意义及表面张力与吸附的关系。 2. 掌握最大气泡法测定表面张力的原理和技术。 3. 通过测定不同浓度乙醇水溶液的表面张力，计算吉布斯表面吸附量和乙醇分子的横载面积。 4. 学会以镜面法作切线，并利用吉布斯吸附公式计算不同浓度下正丁醇溶液的表面吸附量。 5. 求正丁醇分子截面积和饱和吸附分子层厚度。 【基本原理】 在液体的内部任何分子周围的吸引力是平衡的。可 是在液体表面层的分子却不相同。因为表面层的分子， 一方面受到液体内层的邻近分子的吸引，另一方面受到 液面外部气体分子的吸弓I,而且前者的作用要比后者大。 因此在液体表面层中，每个分子都受到垂直于液面并指 向液体内部的不平衡力（如图1所示）。 这种吸引力使表面上的分子向内挤促成液 体的最小面积。要使液体的表面积增大就必须要 图1分子间作用力示意图 反抗分子的内向力而作功增加分子的位能。所以 说分子在表面层比在液体内部有较大的位能，这位能就是表面自由能。通常把增大一平方米表面所需的最大功A或增大一平方米所引起的表面自由能的变化值ΔG称为单位表面的表面能其单位为J. m-3。而把液体限制其表面及力图使它收缩的单位直线长度上所作用的力，称为表面张力， 其单位是N.m-1。 液体单位表面的表面能和它的表面张力在数值上是相等的。欲使液体表面积加△S时，所消耗 的可逆功A为： -A= ΔG= σΔS 液体的表面张力与温度有关，温度愈高，表面张力愈小。到达临界温度时，液体与气体 不分，表面张力趋近于零。液体的表面张力也与液体的纯度有关。在纯净的液体（溶剂）中如果掺进杂质（溶质），表面张力就要发生变化，其变化的大小决定于溶质的本性和加入量的多少。当加入溶质后，溶剂的表面张力要发生变化，。根据能量最低原理，若溶液质能降 低溶剂的表面张力，则表面层溶质的浓度应比溶液内部的浓度大；如果所加溶质能使溶剂的 表面张力增加，那么，表面层溶液质的浓度应比内部低。这种现象为溶液的表面吸附。用吉布斯公式（GibbS）表示： ⑴式 式中，Γ为表面吸附量（mol.m-2）; σ为表面张力（J.m-2）; T为绝对温度（K） ;C为溶液浓度（mol/L ）; 表示在一定温度下表面张力随浓度的改变率。
物理化学-表面张力及表面吸附量的测定-175
1.实验数据记录与处理表： 2.质量分数与浓度转换： 3.实验曲线： 实验温度 T=28℃ 水的表面张力 σ0=0.07150N ?m -1 序号 ω乙醇 最大压差Δp/Pa 仪器常数 K/m σ/ N ?m -1 Z/ N ?m -1 Γ mol ?m -2 1 2 3 平均 1 0%（水） 541 541 542 541 1.339×10-4 0.07244 / / 2 5% 414 415 415 415 0.05557 0.01112 4.441×10-6 3 10% 372 372 373 372 0.04981 0.0141 4 5.648×10-6 4 15% 304 302 302 303 0.04057 0.01433 5.723×10-6 5 20% 272 272 271 272 0.03642 0.01474 5.887×10-6 6 25% 264 265 263 264 0.03535 0.01398 5.584×10-6 7 30% 239 239 239 239 0.03200 0.0136 8 5.464×10-6 8 40% 218 218 217 218 0.0291 9 0.01101 4.397×10-6 9 0%（水） 534 535 533 534 0.07150 / / 计算公式： 最大 p K ?= σ 最大 p K ??= σ Z= σ0i -σi RT Z = Γ ω乙醇 密度ρ/kg ?m -3 浓度c/mol ?L -1 0%（水） 998.20 0 5% 989.34 1.0737 10% 981.89 2.1313 15% 975.17 3.1751 20% 968.54 4.2046 25% 961.58 5.2180 30% 953.72 6.2105 40% 935.13 8.1192 计算公式： M c ρω = 实验曲线分析： ①“表面张力σ-浓度c 图”：当乙醇浓度不断增大，表面张力随之减小，二者成反比关系。 ②“表面吸附量Γ-浓度c 图”：随着乙醇浓度的增大，表面吸附量呈现出先增大后减小的趋势。当乙醇浓度为4.2046mol ?L -1（质量分数为20%）时，表面吸附量出现最大值为 5.887×10-6mol ?m -2。因为当乙醇的浓度较大时，乙醇和水有良好的互溶性，乙醇在液体表面的增加量就会小于其在液体内部的增加量，故液体表面与液体内部的乙醇含量的差值减少。
溶液表面张力的测定(精)
溶液表面张力的测定-最大气泡法 Determination of Surface Tension Using Maxinum Bubble Pressure Method 一、实验目的及要求 1．掌握最大气泡法测定表面张力的原理和技术。 2. 学会以镜面法作切线，并利用吉布斯吸附公式计算不同浓度下正丁醇溶液的表面吸附量。 3. 求正丁醇分子截面积和饱和吸附分子层厚度。 二、实验原理 在液体的内部任何分子周围的吸引力是平衡的。可是在液体表面层的分子却不相同。因为表面层的分子，一方面受到液体内层的邻近分子的吸引，另一方面受到液面外部气体分子的吸引，而且前者的作用要比后者大。因此在液体表面层中，每个分子都受到垂直于液面并指向液体内部的不平衡力（如图1所示）。 这种吸引力使表面上的分子向内挤促成液体的最小面积。要使液体的表面积增大就必须要反抗分子的内向力而作功增加分子的位能。所以说分子在表面层比在液体内部有较大的位能，这位能就是表面自由能。通常把增大一平方米表面所需的最大功A或增大一平方米所引起的表面自由能的变化值 图1 分子间作用力示意图 ΔG称为单位表面的表面能其单位为J．m-3。而把液体限制其表面及力图使它收缩的单位直线长度上所作用的力，称为表面张力，其单位是N.m-1。 液体单位表面的表面能和它的表面张力在数值上是相等的。欲使液体表面积加△S时，所消耗的可逆功A为： 液体的表面张力与温度有关，温度愈高，表面张力愈小。到达临界温度时，液体与气体不分，表面张力趋近于零。液体的表面张力也与液体的纯度有关。在纯净的液体（溶剂）中如果掺进杂质（溶质），表面张力就要发生变化，其变化的大小决 定于溶质的本性和加入量的多少。当加入溶质后，溶剂的表面张力要发生变化，。根据能量最低原理，若溶液质能降低溶剂的表面张力，则表面层溶质的浓度应比溶液内部的
表面张力的测定实验报告
浙江万里学院生物与环境学院 化学工程实验技术实验报告 实验名称：溶液表面张力的测定 （1）实验目的 1、掌握最大气泡法测定表面张力的原理和技术 2、通过对不同浓度正丁醇溶液表面张力的测定，加深对表面张力、表面自由能和表面吸附量关系的理解 3、学习使用Matlab处理实验数据 （2）实验原理 1、表面自由能：从热力学观点看，液体表面缩小是一个自发过程，这是使
体系总的自由能减小的过程。如欲使液体产生新的表面A ?，则需要对其做功。功的大小应与A ?成正比：-W=σA ? 2、 溶液的表面吸附：根据能量最低原理，溶质能降低溶液的表面张力时，表面层中溶 质的浓度应比溶液内部大，反之，溶质使溶液的表面张力升高时，它在表面层中的浓度比在内部的浓度低。这种表面浓度与溶液里面浓度不同的现象叫“吸附”。显然，在指定温度和压力下，吸附与溶液的表面张力及溶液的浓度有关。Gibbs 用热力学的 方法推导出它们间的关系式 T c RT c )(??-=Γσ (1)当0 0，溶质能减少溶剂的表面张力，溶液表面层的浓度大于内部的浓度，称为正吸附，此类物质叫表 面活性物质。（2）当0>??? ????T c σ时，Γ<0，溶质能增加溶剂的表面张力，溶液表面 层的浓度小于内部的浓度，称为负吸附，此类物质叫非表面活性物质。由 T c RT c )(??- =Γσ 可知：通过测定溶液的浓度随表面张力的变化关系可以求得不同浓 度下溶液的表面吸附量。 3、 饱和吸附与溶质分子的横截面积：吸附量Γ浓度c 之间的关系，有Langmuir 等温方程式表示：c K c K ·1·+Γ=Γ∞ 4、 最大泡压法： （3） 实验装置与流程：将燃烧热实验的主要设备、仪器和仪表等 按编号顺序添入图下面相应位置： 图11－4 最大气泡法测表面张力装置
液体表面张力的测量预习报告
液体表面张力系数的测量实验 液体沿表面总是存在着使液面紧张且向液体内收缩的力称为表面张力。液体的许多现象，如毛细管现象、湿润现象、泡沫的形成等，都与表面张力有关。表面张力系数是液体表面的重要力学性质：对于不同种类的液体，其表面张力不同，而对于同一种液体，其表面张力系数随着温度及其所含杂志的改变而增大或减小。这些性质广泛应用于工业生产中，如浮法选矿、液体的传输技术、化工生产线的设计等等都要对液体的表面张力进行研究。 测定液体表面张力系数的方法很多。常用的有拉脱法和毛细管升高法。本次实验介绍用拉脱法测定液体表面张力系数。 一、实验目的 1．用砝码对硅压阻力敏传感器进行定标,计算该传感器的灵敏度,学习传感器的定标方法； 2．观察拉脱法测量表面张力的过程，并用物理学基本概念进行分析，加深对物理规律的认识； 3．测量纯水和其它液体（如：甘油）的表面张力系数。 二、实验仪器 实验仪器主要由液体表面张力系数测量实验仪主机以及实验装置以及镊子、砝码组成。应用电脑采集测量时需要壹根串口转USB 连接线、电脑和采集软件，仪器装置见下图。 三、实验原理 一个金属环固定在传感器上，将该环浸没于液体中，并渐渐拉起圆环，当它从液面拉脱瞬间传感器受到的拉力差值f 为 απ)(21D D f += （1） 式中： 1D 、2D 分别为圆环外径和内径，α为液体表面张力系数，g 为重力加速度，所以液体表面张力系数为：
)](/[21D D f +=πα （2） 实验中，液体表面张力可以由下式得到： B U U f /)(21-= （3） B 为力敏传感器灵敏度，单位V/N 。1U ,2U 分别为即将拉断水柱时数字电压表读数以及拉 断时数字电压表的读数。 四、实验步骤 1．连接硅压阻力敏传感器，并开机预热15～20分钟。测量吊环内外直径，然后清洗玻璃器皿（盛装待测液体）和吊环，给实验装置加水（注意加水量不可过多，可以参考装置外壁加水刻度线）； 2．将吊环挂在力敏传感器的钩上，将力敏传感器转至水容器外部，这样取放砝码比较方便。待吊环晃动较小时，对仪器进行调零，然后用镊子安放砝码对传感器进行定标，取放砝码时应尽量轻； 3．将待测液体倒入玻璃器皿后，再将盛有待测液体的玻璃器皿小心地放入空的塑料容器，并一起放入实验圆筒内；将力敏传感器转至容器内，并轻轻挂上吊环，可以轻触吊环，让其晃动 说明：之所以不将测量液体直接倒入塑料容器内进行测量，是防止某些待测液体与塑料容器发生化学反应而影响测量结果。 4．关闭橡皮球阀门，反复挤压橡皮球使装置内部液体液面上升，当吊环下沿部分均浸入待测液体中时，及时松开橡皮球的阀门，这时液面缓慢下降，观察环浸入液体中及从液体中拉起时的物理过程和现象。特别应注意吊环即将拉断液柱前一瞬间数字电压表读数值为U 1，拉断后数字电压表读数为U 2。记下这两个数值。 5.用计算机采集时，在环接触液面开始下降时点开始采集按钮，可以通过软件实时采集传感器输出电压值的变化过程，通过鼠标移动测量拉脱瞬间的电压值以及拉断后的电压值，计算测量液体的表面张力，并与手动测量的结果进行比较。 五、注意事项 1．实验前，吊环须严格处理干净：可用NaOH 溶液洗净油污或杂质后，用纯水冲洗干净，并用热吹风烘干；
表面张力及测定
基础知识2 第三讲表（界）面张力 3.0 思考题 （1）什么是表（界）面张力？降低表（界）面张力有什么意义？（2）简述：表面张力的测定方法（常用的有7种）及各自的适用范围。 （3）解释：毛细上升法、脱环法、滴重法、吊片法、最大气泡法、停滴法、悬滴法。 （4）写出Szyszkowski公式，指出其研究内容和用途。（5）解释：表面张力曲线的最低点现象。 （6）什么是表面活性剂样品纯净与否的重要标志？ （7）正、负离子表面活性剂混合会发生什么现象？为什么？（8）解释：表面活性剂降低水表面张力的能力、效率 （9）什么是溶液的平衡表面张力、动表面张力？影响动表面张力的因素存在哪些定性规律？ （10）什么是溶液表面张力时间效应？如何测定？影响因素？（11）简述：振荡射流法的基本原理。 （12）液液界面由哪些途径形成，是否自发进行？ （13）解释：界面张力、界面自由能、界面张力曲线转折点。（14）何谓“超低界面张力”？有何实际应用？简述旋滴法测定超低界面张力的基本原理。
3.1 基本概念 1.界面、界面现象、界面张力（界面自由能）表面张力现象.A VI 2.毛细上升法、脱水法、滴重法、吊片法、最大气泡法、停滴法、 悬滴法（7种测定界面张力的方法） 3.表面张力曲线的最低点现象 4.振荡射流法 5.Szyszkowski公式 6.超低界面张力、旋滴法 3.2 基本原理 1.测定界面张力方法的原理（常用的7种方法） ①毛细上升法 ②脱环法 ③滴重法 ④吊片法 ⑤最大气泡法 ⑥停滴法 ⑦悬滴法 2.振荡射流法的工作原理。 3.应用“超低界面张力”技术解决注水油井后期石油开采的基本 原理。
