液动节流管汇控制箱使用说明书
液动节流管汇控制箱JY－35A型使用说明书
沈阳鑫榆林石油机械有限公司
一、用途：
液动压井节流管汇控制箱是借鉴和吸收国内外先进技术,结合我国油田实际情况研制出来的，具有操作简单、维修方便、使用寿命长等特点。它是液动节流管汇上的控制装置，可以远程控制液动节流阀的开启或关闭，在控制箱盘面上可以显示出立管压力、套管压力及液动节流阀的阀位开度；立管压力和套管压力变送器采用气信号传感，具有传感精度高、耐震性能好、安装方便，且天然防爆。它是成功的控制井涌、井喷，实施油气井压力控制技术所必须的控制装置。
二、主要技术指标：
1、气源压力：0~0.6MPa (除油、水、尘之干净气源）
2、环境温度：－46℃ — +60℃
3、额定输出油压：3MPa
4、最大输出油压：4MPa
5、油管线：M22×1.5 15 m (快速接头钢字头标记：CJ8)
气管线： M16×1.5 15 m (快速接头钢字头标记：CJ6) 6液压油规格： 10# 航空液压油
7外形尺寸：700×470×1200（mm）
8重量： 190Kg
三、工作原理及外形结构：
1、工作原理(图一)
液动压井节流管汇控制箱的工作原理为气、液平衡原理，它集气动、液压于一体，将外部气源压力转换成液压能量去控制液动节流阀的开启或
关闭，以此来稳定井底压力，达到控制节流及压井作用。
（图一）
1、蓄能器 8、立管压力变送器 15、气控截止式换向阀
2、系统压力表 9、套管压力变送器 16、滤油器
3、三位四通手动换向阀10、气源压力表17、气动泵总成
4、(套管）压力显示器11、先导阀 18、手动泵
5、阀位开度显示器 12、分水滤气器19、溢流阀
6、(立管）压力显示器13、油雾器20、截止阀
7、气动阀位变送器14、调压阀
2、外形结构：
a) 盘面显示（图二）、
（图二）
1、三位四通手动换向阀：控制液动节流阀阀位开度大小
2、套管低压开关
3、套管压力表：显示实际套管压力
4、油压表：显示系统及输出油压压力
5、套管低压显示器：显示实际套管压力
6、调压阀压力表
7、阀位开度表：显示液动节流阀阀位开度
8、泵冲计数器安装处
9、气源压力表：显示外部气源压力
10、立管压力表：显示实际立管压力
11、调压阀
b、外形结构及外部连接（图三）
（图三）
1、位供（阀位变送器输入气源接头）
2、套供（套管压力变送器输入气源接头）
3、立供（立管压力变送器输入气源接头）
4、套返（套管压力变送器输出气信号）
5、位返（阀位变送器输出气信号）
6、立返（立管压力变送器输出气信号）
7、气源接头
8、阀开（液动节流阀阀开接头）
9、阀关（液动节流阀阀关接头）
四、使用及调试: (图四)
（图四）
1、液压系统调试：
a) 气源供给：连接气源管线，盘面上气源压力表B4显示的压力值即是外
接气源压力。
b) 系统排空：
打开蓄能器截止阀F1（该阀属于常开阀，出厂时打开状态）
打开系统泄荷阀F2 (该阀属于常闭阀，出厂时关闭状态) 调节“气动液压泵”上右端的调压阀T2，气动液压泵启动，此时系统液压油在打循环，排出管路中的空气。
c) 气动液压泵调试：
将系统泄荷阀F2关闭，调节调压阀T2，压力调至约0.6MPa，此时系统升压，见盘面上系统油压表B2，当压力达到3MPa时，气动泵自行停止工作；当系统油压降低，气动泵可自行启动补充压力，保持其额定工作压力状态。
d) 系统压力调节：
系统油压是调节调压阀T2输出气源压力大小来实现的，输出油可在0—4MPa之间任意调节。
e) 溢流阀Y : 出厂时已调至4MPa。
2、压力变送器和阀位变送器输入气源压力调节：
将控制箱内右侧上方调压阀T1的输出压力调至0.35MPa。
3、气动阀位变送器的安装调试：（图五）
（图五）
a) 气动阀位变送器的安装：阀位变送器外壳打开，用4个M12螺栓将外壳与管汇上液动节流阀固定。
气管线连接：用带快速接头 M16×1.5(钢字头标记：CJ6)气管线两根与阀位变送器和控制箱右侧接线板标牌所标的位供、位返接口对应相接；
液管线连接：用带快速接头 M22×1.5(钢字头标记：CJ8)液管线两根与液动节流阀和控制箱左侧接线板阀开、阀关对应相接。
气动阀位变送器技术参数详见气动阀位变送器说明书。
b) 液动节流阀阀位的调试：搬动液控箱盘面上手动换向阀，使液动节流阀在全关位置，然后调整阀位变送器触杆（图五）与液动节流阀活塞杆的位置，当液动节流阀的实际位置与控制箱上阀位开度表B3显示一致时，将阀位变送器机芯位置固定。
4、压力变送器的安装调试：（图六）
a) 压力变送器的安装: 将立管和套管压力变送器用2LP连接螺纹分
别安装于立管和套管上。
用带快速接头气管线M16×1.5(钢字头标记：CJ6)四根，分别与压力变送器上气源、输出和控制箱上右侧接线板上标牌所标的套供、立供、套返、立返接口相接。
b) 压力变送器的调试
（图六）
1、锁紧螺母
2、阀座
3、阀针
4、膜片组
5、活塞杆
6、橡胶模片
当盘面上立管或套管压力表显示值与实际被测压力有误差时，可将压力变送器（图六）防尘罩卸下，松开锁紧螺母。
当压力表显示值低于被测压力值时，顺时针旋转阀座2调至其显示压力与被测压力一致，再将锁紧螺母锁紧。反之则应将阀座2逆时针旋转调整。
气动抗震压力变送器技术参数详见气动抗震压力变送器说明书。
5 组合阀说明：（图七）
（图七）
1、密封组件
2、截止阀阀芯
3、O型密封圈
4、溢流阀阀芯
5、密封组件
6、泄荷阀阀芯
该阀集蓄能器截止阀、泄荷阀、溢流阀于一体，具有结构紧凑、调整方便、性能稳定特点。
蓄能器截止阀：截止蓄能器和系统之间油路；
泄荷阀：系统泄压；
溢流阀：起安全溢流作用，防止系统超压。
五、液动节流阀的控制
根据钻井工艺的要求，扳动盘面上三位四通手动换向阀，来控制液动节流阀的开启或关闭，通过阀位开度表可控制其阀位的开度大小，从而平衡钻井工艺所需的井底回压。
现场气源一旦中断，利用蓄能器的能量来维持液动节流阀的“开”或“关”一次。当还要对节流阀开或关操作时，关闭蓄能器截止阀，用“手动液压泵”来维持液动节流阀的操作。
六、保养及维修：
1、随时观察控制箱内外各油、气路管线有无泄漏的地方，如有泄漏马
上关闭外部气源，及时检修。
2、经常检查控制箱内的“气动三联件”上的空气分水滤气器的积水情况，
有则放掉，油雾器油杯里应始终保持有油。
3、经常观察“油位显示计”油面的高低。少则加油（油面为油位显示计的
2/3），每半年更换油箱内的液压油一次，并同时清洗滤油器及油箱。
4、每半年检查一次蓄能器充氮压力为1MPa。
5、钻井至油气层以前，控制箱各部位进行全面检查，以确保钻入油气
层时控制箱工作灵活无误。
七、订货须知：
须要如下特殊配备的订货时请注明。
1 需配泵冲计数器
2 气管线、液管线需要加长
3 控制双液动节流阀
4 箱体为不锈钢
阀门安装使用说明书
阀门安装使用说明书 -阀门安装的质量、直接影响使用效果 --阀门安装使用之前请务必仔细阅读以下说明书*****阀门
1、阀门的安装及拆卸的注意事项 1.1维护保养和安装使用注意要点 一）.阀门应放在干燥通风的室,通径两端须密封防尘; 二）.长期存放应定期检查,并在加工表面上涂油,防止锈蚀; 三）.阀门安装前应仔细核对标志是否与使用要求相符; 四）.安装时应清洁腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧; 五）.阀门应按照允许的工作位置安装,但须注意检修和操作的方便; 六）.使用中,不可将闸阀部分开启调节流量,以免在介质流速较高时使密封面损坏,宜全开或全闭; 七）.在开启或关闭时旋转手轮,不宜借助其它辅助杠杆; 八）.传动件应定期加油润滑; 阀门使用时应经常在转动部分注油，阀杆梯形螺纹部分涂油 九）.安装后应定时检修,清楚腔的污垢,检查密封面,阀杆螺母磨损情况; 十）. 应有一套科学正确的安装作业标准，检修应进行密封性能实验,并做好详细的记录以备考察. 十一）其他注意事项： 1)阀门一般应在管路安装之前定位。配管要自然，位置不对不能硬扳，以免留下预应力； 2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验，要求灵活无卡壳现象； 3)液体阀应配置成阀杆与水平成10°倾斜角，避免液体顺着阀杆流出，冷损增加；更主要的是要避免 液体触及填料密封面，使之冷硬而失去密封作用，产生泄漏； 4)安全阀的连接处应有弯头，避免直接冲击阀门；另外要保证安全阀不结霜，以免工作时失效； 5)截止阀的安装应使介质流向与阀体上标示的箭头一致，使阀门关闭时压力加在阀顶的锥体上，而填 料不受负荷。但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀)，可有意识地反装，以借助介质压力使之紧闭； 6)大规格的闸阀、气动调节阀应该竖装，以免因阀芯的自重较大而偏向一方，增加阀芯与衬套之间的 机械磨损，造成泄漏； 7)在拧紧压紧螺钉时，阀门应处于微开状态，以免压坏阀顶密封面； 8)所有阀门就位后，应再作一次启闭，灵活无卡住现象为合格； 9)大型空分塔在裸冷后，在冷态下对连接阀门法兰预紧一次，防止常温不漏而在低温下发生泄漏的现 象； 10)严禁在安装时把阀杆当脚手架攀登 11）200℃以上的高温阀门，由于安装时处于常温，而正常使用后，温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操作人员要注意这一工作，否则容易发生泄露。 12）天气寒冷时，水阀长期闭停，应将阀后积水排除。汽阀停汽后，也要排除凝结水。阀底有如丝堵，可将它打开排水。 13）非金属阀门，有的硬脆，有的强度较低，操作时，开闭力不能太大，尤其不能使猛劲。还要注意辟免对象磕碰。 14）新阀门使用时，填料不要压得太紧，以不漏为度，以免阀杆受压太大，加快磨损，而又启闭费劲。 1.2作业体制和作业现场 1.2. 1在进行施工时，施工承包单位、安全主管部门、工厂生产部门及施工单位要充分进行协调，以 明确作业责任围。 1.2.2专职负责人要在各自的作业责任区现场工作。 1.2.3 拆除或安装阀门时，先要受到这种作业影响的一定围的日常生产作相应的变更和安排，并
管汇控制箱

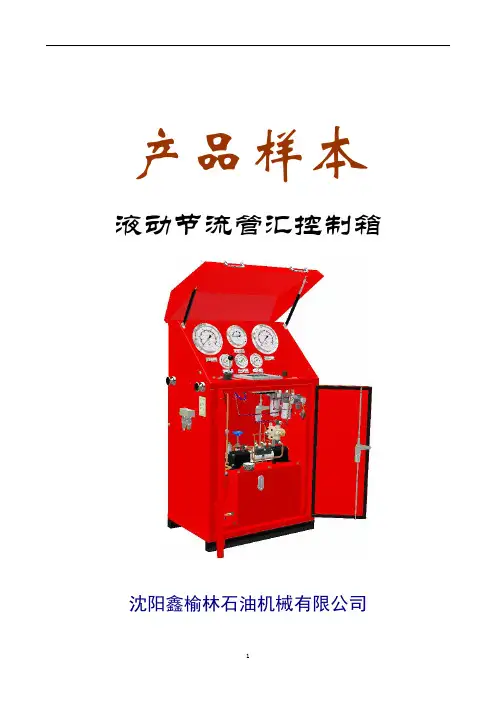

产品样本液动节流管汇控制箱 沈阳鑫榆林石油机械有限公司
