关于地面站天线对准卫星调试方法的探讨

摘要近年来，我国科技水平快速发展，我国的卫星天线事业也取得了傲人的成绩，随着我国卫星天线事业的不断发展，有关于地面站天线对准卫星调试工作的困难程度也在逐渐增加。如何能够将地面站天线对准卫星调试，达到最好的效果，一直都是我国卫星工作人员正在思考的问题，而本文就是通过对地面站天线和对卫星调试方法进行探讨，并提出相应的解决方案。

关键词卫星通信；卫星调试；研究探讨；解决方案

任何一个卫星通信电路，都是与地面站合作进行工作的，地面站在建设过程中包括发端和收端。而卫星通信电路同时也包括上行以及下行线路，还有通信卫星转发器，地面站的建设是一个卫星通信电路中的重要组成部分，而地面站其本身的真正作用就是发射和接收天上卫星传来的信号，同时他也能够接收其他卫星传来的信号。虽然各种卫星的作用都有所差异，但其地面站的建设的作用都是一样的。

1 地面站搜星要素

1.1 仰角

主要就是由地面站所对的中心与卫星连线的直线所在地方与水平面的夹角，常用EL表示。

1.2 方位角

以地理北方为方向，按顺序度角度为参考方向，地面站设备的中心与卫星的连线所对应的投影角就是方位角，常用ZA表示。

1.3 极化

一般指定电磁波在传播过程中电场矢量水平方向和幅度随时间变化特性。一般包含左旋右旋，垂直以及水平线极化。地面站对于计划的选择方式也一定要和卫星的计划选择方式是一致的，这样才能够保证接收到的信号质量达到一定标准，否则就会影响信号的正常接收效率以及质量[1]。

1.4 焦距

地面站所用的设备在进行信号的接收发送送过程中，信号最强的位置。

2 卫星调试方法

2.1 模拟信号调整技巧

天线匹配调试流程

PCB天线匹配调试流程（个人总结）根据个人调试经验归纳总结调试天线匹配的步骤流程，仅供参考--ab。步骤1、根据结构和PCB大小设计线圈圈数、线宽、圆方等设计PCB天线线圈。可以根据实际产品需求按照“附件1：非接触天线电感计算”的参数计算出大约的线圈电感和品质因数Q。步骤2、按照步骤1设计出PCB的天线线圈，利用网络分析仪测试裸板的天线线圈实际的Q值，然后根据产品对Q值的需要进行并电阻调节Q值大小。 Q值计算和意义：，f为谐振频率，R为负载电阻，L为回路电感，C为回路电容。一般而言，Q越高，能量的传输越高，但是过高的Q值会影响读写器的带通特性，尤其是读写器本身频率点比较偏的时候，标签Q值过高，有可能会导致标签的频率点在读卡器的带通范围之外。一般设置Q值为20的时候带通特性和带宽都比较好。一般L和C的值由于要匹配谐振，不怎么好改动，因此要降低Q 可以通过并联一个电阻R来解决。所以在设计之初，需要尽量的让品质因数Q 留有余量，以便后期调试。如果设计太小Q值就不好往高调试了。步骤3、针对AS3911芯片的匹配电路可以参考“附件2： AS3911_AN01_Antenna_Design_Gui”初步确定出EMC、matching电路。天线匹配电路参考

步骤4、利用网络分析仪适当调整EMC、matching电路让天线谐振在，匹配10欧~50欧的电阻。根据AS3911文档推荐匹配20~30欧效率最高，如果考虑功耗等因素可以适当的匹配电阻变大，提高输入阻抗。天线匹配意义：在天线的LCR电路中产生谐振，使电路中呈现纯阻抗性，此时电路的阻抗模值最小。当电压V固定时，电流最大。 (1) 电路阻抗最小且为纯电阻。即Z=R+jXLjXC=R (2) 电路电流为最大。 (3) 电路功率因子为1。 (4) 电路平均功率最大。即P=I2R (5) 电路总虚功率为零。即QL=QCQT=QLQC=0 史密斯圆图图示步骤5：可以根据史密斯圆图来调整匹配电路。目标：将与实数轴相交，交点就是谐振在的电路阻抗最小且呈纯阻性，此时电路的阻抗模值最小。当电压V固定时，电流最大。可以根据"附件3：AS3911 Matching " 来调整史密斯圆图的参数。如果想对射频理论知识感兴趣可以参考。《射频电路设计》

卫星直播系统综合接收解码器技术规格及参数要求

卫星直播系统综合接收解码器技术规格及参数要求接收机达到《GY T 278-2014卫星直播系统综合接收解码器(加密标清定位型)技术要求和测量方法》和SJ/T11387-2008《直播卫星电视广播接收系统及设备通用规范》的技术要求；支持直播卫星“户户通”数据广播业务，能接收“户户通”平台的综合信息服务；集成NDS高级安全CA条件接收系统，芯片序列化及控制字加密，有效阻止盗版；丰富的节目编辑管理和频道收藏夹功能；断电记忆当前频道、音量等信息功能；7天中文EPG电子节目指南功能；产品的安全启动或安全的密钥卫星远程空中升级功能；高可靠电源，工作电压范围宽，抗干扰能力强，适应农村山区使用环境；非授权的免费节目抑制功能，方便对用户的有效管理、有效控制；后台监测自动更新系统，始终保证用户使用到最新的软件、业务；具备恢复出厂默认功能与声道选择功能；内置扬声器，不开电视就能收听丰富的广播节目；具有接收应急广播功能；外接话机可实现打电话功能；学习型遥控器方便用户使用操作，标准符合GD/J027-2011附件要求；可靠性高，MTBF大于8000h。卫星直播系统综合接收解码器440套接收机技术指标：系统与内存处理器主频：260 MHz 存储器（FLASH）：8MB、存储器（RAM）： 32MB、存储器（NVRAM）： 16kB 遥控器：红外线学习型遥控器，符合GD/J027－2011相关要求，载波频率38KHz 字库：GB2312－1980 一、二级字库卫星调谐器输入频率：950～1450 MHz 输入信号电平：-65 ～ -30 dBm 输入阻抗：75Ω 频率捕捉范围：±5MHz LNB极化电源：右旋，13±1V；左旋，18±1V

如何调试卫星天线角度介绍

如何调试卫星天线角度介绍 1、卫星转发器卫星转发器,是这样的设备，接收地面发射站发来的14GHz或6GHz的微弱的上行电视信号，经频率变换（一次变频、二次变频）为不同的下行频率12GHz或4GHz，再由技术处理放大到一定功率向地球发射，有卫星电视接收设备接收。每一路音视频和数据通道都是由一个卫星转发器进行接收处理然后再传输，每一个转发器所处理的信号都有一个中心频率及一个特定的带宽，目前卫星转发器主要使用L、S、C、Ku和Ka频段。 2、水平极化、垂直极化极化通常是指与电波传播方向垂直的平面内，瞬时电场矢量的方向。在极化波中，以地平线为准，当极化方向与地面平行时，称为水平极化。当极化方向与地面垂直时，称为垂直极化。 3、卫星天线卫星天线的作用是收集由卫星传来的微弱信号，并尽可能去除杂讯。大多数天线通常是抛物面状的，也有一些多焦点天线是由球面和抛物面组合而成。卫星信号通过抛物面天线的反射后集中到它的焦点处。 4、馈源馈源的主要功能是将天线收集的信号聚集送给高频头（LNB），馈源在

接收系统中的作用是非常重要的。馈源的种类锥形馈源环形馈源圆锥馈源梯状馈源 6、LNB高频头高频头（Low Noise Block）即下行解频器，其功能是将由馈源传送的卫星经过放大和下变频，把Ku或C波段信号变成L波段，经同轴电缆传送给卫星接收机。调试过程由于一般用户都没有场强仪等专用设备，因此本文将介绍的是如何使用指南针、量角器等常用设备寻星。器材准备：卫星天线、高频头（馈源一体化）、卫星接收机、电视机、指南针、量角器以及连接线若干。计算寻星所需参数对于固定式天线系统，需要根据天线所在地的经纬度及所要接收卫星的经度计算出天线的方位角和仰角，并以此角度调整天线使其对准相应的卫星。

卫星天线安装图解

卫星天线安装图解天线的安装：安装前的准备： 1.按说明书的地基施工图做好天线地基。 2.安装工具。包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。 3.按照说明书清点卫星天线的另件数是否正确。 4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。安装步骤：第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。第二步：安装天线的锅体四脚支撑。注意螺杆、螺母的正反方向。不要旋紧螺丝。第三步：安装天线的方向轴。方向轴与天线的四脚支撑进行连接。注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。旋紧与之连接的固定螺丝。第四步：把天线抬起，安装到天线基座的立柱上。第五步：安装高频头支撑杆。不要把螺丝拧死。第六步：把高频头置于高频头固定盘上。（可能需要专用螺丝刀，拆开高频头的保护罩）第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。第八步：上好其他部分的固定螺丝。注意都不要拧死。第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。至此，天线的安装已经完成。寻星指南：调试前准备：1.安装工具。2.调试器材。3.连接线材。4.寻星参数。寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。这对于卫星覆盖边缘地区、小天线尤为重要。天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。细调：使所收的信号最佳。根据现场的条件，可以有多种简易而有效的调整方法。第一步：检查连接好的线路。第二步：用量角器调整好天线仰角。仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上，另一端固定在天线最高端边沿上，注意直尺一定要通过天线中心，找准直径，不能倾斜，这是关键。直尺顶端留出20㎝以供固定量角器。在量角器中心钻一小孔，用小钉将带有重锤的线穿过量角器中心孔，将量角器一同

卫星天线的调试策略和技巧

卫星天线的调试策略和技巧标准化管理部编码-[99968T-6889628-J68568-1689N]

浅谈地面卫星天线的调试方法和技巧 ——普陀区广电台张皓摘要：本文阐述了调试地面卫星天线中需要注意的各种要素、原则、方法和以及调试过程中的注意事项。关键词：卫星天线搜星要素调整方法注意事项随着卫星转发的广播电视节目和数据不断增多，各电视台下行接收设施也越来越多，而且由于各种原因导致传输原节目的卫星轨道经常变化，因此地面卫星接收站也需要不断调整天线方向来对准卫星，以保证正常收视。一、地面站搜星要素搜索卫星一般要注意四个要素：仰角、方位角、极化和焦距。仰角：指卫星地面站的天线主瓣波束轴线对准卫星的连线与其在地平面的投影夹角，常用EL表示。方位角：指当以地理正北为零度，按顺时针方向参考时，天线波束主瓣轴瞄准卫星的连线的投影线与正北方向线的夹角，常用AZ来表示。极化：指电磁波在传播过程中的电场矢量方向和幅度随时间变化的特性，一般包括左旋、右旋圆极化及水平、垂直线极化四种极化方式，我国卫星接收信号通常采用水平、垂直线极化波。地卫站天线的极化方式一定要与所接收的卫星下行信号的极化方式一致即极化匹配，才能保证接收质量达到规定的标准，否则将影响信号的正常接收及质量。焦距是指卫星接收天线对接收信号反射后信号汇聚最强的位置点。二、常用计算公式与调星原则地面站方位角、仰角是卫星接收天线指向的两个重要数据，馈源极化角ρ、焦距f是卫星接收天线调整中另外两个不容忽视的参数。四个参数可由以下卫星天线定位经验计算公式获得，实际应用中我们一般以Az的大小与正负来确定方位角。

实验六天线的方向性与驻波比测量

实验六天线的方向性与驻波比测量一、实验目的 1.了解八木天线的阻抗特性，知道八木天线驻波比的测量方法。 2.加深对方向图的理解，了解方向图的测试方法。 3.了解两天线法测增益的原理，知道测试方法。二、实验器材 1、PNA3621及其成套附件 2、偶极子天线两根 3、待测八木天线一个 4、短路器一只 5、半波振子和全波振子各一个。三、实验步骤 1、仪器进行校准。 2、插损和增益测量。 3、接上待测八木天线，按【菜单】键将光标移到【驻波】处，再按【执行】键，用驻波测量，打出测试曲线。 4、设置参考方位，控制器置手动（MAN），接通电源；按控制器右转（或左）按

键，将天线转到底使其限位停下；左右微动使得转台停在指示灯亮的方位上，以这点为参考方位。此点习惯上为-90°(或270°)；将待测天线的-90°(或270°，即天线讯号的最小值处)方向，对准发射天线并固定之。 5、校最大值，控制器置手动（MAN），左右转动以便找到最大值。找到最大值后，按下仪器执行键。即完成了校最大值步骤，此时屏幕右下角显示测试频率值。 6、测试，按控制器右转（或左）键将天线转到底使其限位停下，然后再按一次仪器执行键，仪器进入测试状态，画面转为直角坐标；再按入控制器自动（AUTO）键使天线按270°→ 0°→90°→180°方向旋转；过270°后仪器即进入记录状态，这样记的目的是为了得到完整的主瓣与尾瓣。四、实验记录 1、偶极子天线的插损及增益： 2、全波振子方向图：

3、半波振子方向图： 4、八木天线方向图：

5、八木天线驻波比图：五、实验分析

对于天线增益：天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。一般来说，增益的提高主要是依靠减少垂直面向辐射的波束宽度，而在水平面上保持全向的辐射特性。在本实验中，天线的插损为25.61dB,属于较好的结果范围内，实验相对较成功。所谓方向图，是指在离天线一定距离处，辐射场的相对场强随方向变化的曲线图。由方向图可以看出半波振子可以达到-60dB，而全波振子天线可以达到-76dB 左右。半波振子天线的方向图是“8”字形，无副瓣，在一般性应用中，有一定优势。且半波振子当长度超过半波长时，线上出现反相电流，使得天线的方向性下降，增益降低。对于八木天线它的振子为全波振子。相对于基本的半波对称振子天线，八木天线增益高、方向性强、抗干扰、作用距离远，并且构造简单、材料易得、价格低廉、挡风面小、轻巧牢固、架设方便。因为八木天线有着很好的方向性，被广泛的用于微波通信、雷达、电视等无线电系统中。配上仰角和方位旋转控制装置，可较为灵活的与各个方向上的电台联络。可被用于无人机的地面遥控天线。六、实验小结通过本次实验我们学会了天线方向图的测试方法，加深了对天线方向图的理解与认识。天线方向图是衡量天线性能的重要图形，可以从天线方向图中观察到天线的各项参数。且天线方向图是用来表示天线的方向性的图，所谓的“天线方向性”，就是指在远区相同距离R的条件下，天线辐射场的相对值与空间方向的关系。同时在实验中还了解到两天线法测增益的原理及其测试方法，实验中也对偶极子天线的插损与增益进行了测量，测试数据也相对较好。此外，又对上节课遗留下的八木天线的驻波比进行了测试。另外，在课后也查找了半波振子，

天线测试方法介绍

天线测试方法介绍对天线与某个应用进行匹配需要进行精确的天线测量。天线工程师需要判断天线将如何工作，以便确定天线是否适合特定的应用。这意味着要采用天线方向图测量(APM)和硬件环内仿真(HiL)测量技术，在过去5年中，国防部门对这些技术的兴趣已经越来越浓厚。虽然有许多不同的方法来开展这些测量，但没有一种能适应各种场合的理想方法。例如，500MHz以下的低频天线通常是使用锥形微波暗室(anechoic chamber)，这是20世纪60年代就出现的技术。遗憾的是，大多数现代天线测试工程师不熟悉这种非常经济的技术，也不完全理解该技术的局限性(特别是在高于1GHz的时候)。因此，他们无法发挥这种技术的最大效用。随着对频率低至100MHz的天线测量的兴趣与日俱增，天线测试工程师理解各种天线测试方法(如锥形微波暗室)的优势和局限的重要性就愈加突出。在测试天线时，天线测试工程师通常需测量许多参数，如辐射方向图、增益、阻抗或极化特性。用于测试天线方向图的技术之一是远场测试，使用这种技术时待测天线(AUT)安装在发射天线的远场范围内。其它技术包括近场和反射面测试。选用哪种天线测试场取决于待测的天线。为更好地理解选择过程，可以考虑这种情况：典型的天线测量系统可以被分成两个独立的部分，即发射站和接收站。发射站由微波发射源、可选放大器、发射天线和连接接收站的通信链路组成。接收站由AUT、参考天线、接收机、本振(LO)信号源、射频下变频器、定位器、系统软件和计算机组成。在传统的远场天线测试场中，发射和接收天线分别位于对方的远场处，两者通常隔得足够远以模拟想要的工作环境。AUT被距离足够远的源天线所照射，以便在AUT的电气孔径上产生接近平面的波阵面。远场测量可以在室内或室外测试场进行。室内测量通常是在微波暗室中进行。这种暗室有矩形的，也有锥形的，专门设计用来减少来自墙体、地板和天花板的反射(图1)。在矩形微波暗室中，采用一种墙面吸波材料来减少反射。在锥形微波暗室中，锥体形状被用来产生照射。图1：这些是典型的室内直射式测量系统，图中分别为锥形(左)和矩形(右)测试场。

华为微波天线调测指导书

修订记录

天线调测指导书关键词：天线、主瓣、旁瓣、接收电平摘要：介绍了天线主瓣与旁瓣相关知识，以及单极化天线和双极化天线的调整方法。缩略语清单：一、主瓣和旁瓣在对调天线前，需掌握天线主瓣和旁瓣的相关知识。 1、主瓣和旁瓣的定义天线辐射的电场强度在空间各点的分布是不一样的，我们可以用天线方位图来表示。通常取其水平和垂直两个切面，故有水平方向图和垂直方向图，如图1所示为垂直方向图。方向图中有许多波瓣，最大辐射方向的波瓣叫主瓣，其它波瓣叫旁瓣，旁瓣中可以影响对调天线的是第一旁瓣。图1 主瓣和旁瓣 2、定位主瓣

微波天线的主瓣宽度很窄，通常在0.6～3.7度之间，例如：一个1.2m的天线（工作频率为23 GHz），信号电平从主瓣信号峰值衰减到零只有0.9度的方位角。所以在定位主瓣的时候，一旦检测到信号，则只需要对天线做微调即可。在对调天线扫描过主瓣的时候，信号电平要经历一个快速变化的过程，通过比较接收到的信号峰值可以确定天线主瓣是否对准，通常情况下主瓣信号峰值比第一旁瓣的信号峰值高20～25dB。当两端天线同时收到对端的主瓣信号，如果两个信号强度差在2dB以内，属于允许范围。如图2是天线在自由空间传播模型的正面图，旁瓣围绕在以主瓣为圆心的周围成放射状传播。图2 天线水平方向图 3、扫描路径在不同的俯仰角（方位角）上扫描信号时，扫描到的旁瓣信号有时被误认为主瓣信号。如图3是天线水平方向上的辐射模型，天线在三种不同仰角位置扫描到的信号电平值：图3 三种扫描路径

天线测试方法介绍

天线测试方法介绍来源：Vince Rodriguez公司对天线与某个应用进行匹配需要进行精确的天线测量。天线工程师需要判断天线将如何工作，以便确定天线是否适合特定的应用。这意味着要采用天线方向图测量(APM)和硬件环内仿真(HiL)测量技术，在过去5年中，国防部门对这些技术的兴趣已经越来越浓厚。虽然有许多不同的方法来开展这些测量，但没有一种能适应各种场合的理想方法。例如，500MHz 以下的低频天线通常是使用锥形微波暗室(anechoic chamber)，这是20世纪60年代就出现的技术。遗憾的是，大多数现代天线测试工程师不熟悉这种非常经济的技术，也不完全理解该技术的局限性(特别是在高于1GHz的时候)。因此，他们无法发挥这种技术的最大效用。随着对频率低至100MHz的天线测量的兴趣与日俱增，天线测试工程师理解各种天线测试方法(如锥形微波暗室)的优势和局限的重要性就愈加突出。在测试天线时，天线测试工程师通常需测量许多参数，如辐射方向图、增益、阻抗或极化特性。用于测试天线方向图的技术之一是远场测试，使用这种技术时待测天线(AUT)安装在发射天线的远场范围内。其它技术包括近场和反射面测试。选用哪种天线测试场取决于待测的天线。为更好地理解选择过程，可以考虑这种情况：典型的天线测量系统可以被分成两个独立的部分，即发射站和接收站。发射站由微波发射源、可选放大器、发射天线和连接接收站的通信链路组成。接收站由AUT、参考天线、接收机、本振(LO)信号源、射频下变频器、定位器、系统软件和计算机组成。在传统的远场天线测试场中，发射和接收天线分别位于对方的远场处，两者通常隔得足够远以模拟想要的工作环境。AUT被距离足够远的源天线所照射，以便在AUT的电气孔径上产生接近平面的波阵面。远场测量可以在室内或室外测试场进行。室内测量通常是在微波暗室中进行。这种暗室有矩形的，也有锥形的，专门设计用来减少来自墙体、地板和天花板的反射(图1)。在矩形微波暗室中，采用一种墙面吸波材料来减少反射。在锥形微波暗室中，锥体形状被用来产生照射。

陶瓷(微带)天线调试方法

▲L 2007.05.30 陶瓷天線微調手則目前GPS 業界最常使用的陶瓷天線有兩種，分別為偏心饋入式及中心饋入式陶瓷天線，這兩種形式的天線是以饋入點位置作區別，所謂的偏心饋入其饋入點位置在陶瓷天線正中心偏一角的對角線上 ( 如Fig-1所示)，而中心饋入式天線其饋入位置並非在其正中心，它是在正中心往上移一點的位置(如Fig-2所示)。因GPS 衛星為所使用的發射天線為右旋圓極化 (RHCP) 天線，為使待接收的GPS 裝置能順利接收衛星訊號，因此通常在設計接收天線時會使用相同的右旋極化結構來設計，如Fig-1(a) 、Fig-2(a)皆為右旋極化結構。左旋極化結構如Fig-1(b)、Fig-2(b)所示。 (a) RHCP (b) LHCP Fig-1，偏心饋入式陶瓷天線 (a) RHCP (b) LHCP

■ 偏心饋入式陶瓷天線 Fig-3 此饋入方式是藉由兩互相垂直的模態 (Lx 及Ly) 其共振長度的些微差異 (Lx ≠ Ly) 所形成圓極化輻射波，若Lx > Ly，此為右旋圓極化天線(RHCP antenna)；反之，若Lx < Ly，則為左旋圓極化天線(LHCP antenna)。因GPS天線需設計為RHCP ，所以Lx > Ly，故Lx為低頻模態( f L)，Ly為高頻模態( f H)。如圖Fig-4 所示，由Return Loss可看出其兩模態位置，f L 頻率為marker-2，f H 頻率為marker-3，其圓極化中心頻率為marker-1，須特別注意圓極化中心頻率為Smith Chart 兩模態所相交的尖點，並非Return Loss的最低點。而微調的方式可分為削邊、挖槽縫及截角三種方式，其操作方式如下敘述。 H f L

中星6B卫星电视接收调试方法及接收参数

中星6B卫星电视接收调试方法及接收参数王木光搜集整理由于中央广播电视节目和各省卫视、农林科技节目现在由中星6B卫星转播，故原接收亚洲3S卫星（105.5度）电视信号的“村村通”用户，现调整为接收中星6B卫星（东经115.5度）电视信号。本方法仅为上述转星情况提供参考。我所介绍的这种方法很简单，不用添加卫星，只要添加频道即可。首先你应该练习如何在已经对准卫星的情况下添加一个节目我先给你一个你现在看的卫星上的节目参数不用动锅你先试着把这个台加进去,参数是 4132 H 9375 前面的三个参数分别代表下行频率极化符号率其中极化h代表水平v代表垂直你在卫星的接受机器上找到添加节目，然后修改下行频率极化符号率这三个参数，其他的参数不要改动，只改动这三个，特别是本振频率千万不要改动。改动时你会发现有下面应该有两个条，第一个条表示线路是否连好，这个条只要你插紧线他就绿，第二个条表示现在的信号质量，只有对准了星输对了参数他才亮输好参数点确定你就会发现你家多了几个台了，我再给你几组参数你多练习一下，一会就要正式调星了 3671 V 8932 4095 H 5555 3745 V 2625 4000 H 26850 现在你先在机器上输入 3706 H 4420 这个参数，现在电视上下面的条（信号强度）应该是0，这时你找一个人看着电视你去转动锅子，在现有的基础上向东旋转16.7度，你一点一点向东转，然后让下面的人一有变化就告诉你，这个过程最困难，一定要有耐心，半个小时后或许下面的人告诉你信号不是0了，是多少多少，你更要细心，一点一点挪，左右动，直到下面的得到的是信号质量是最大值，如果还要更高可以加减一度仰角，进行调整.调好后固定锅子你可以回到电视前了。再介绍一种更简便的方法，这种方法一个人几分钟就可以完成，不用开电视。先要准备一根2米左右的电视馈线，和一根能够到锅子的电源线，把接收机拿到锅子附近，接通电源，用准备好的馈线连接锅子和接收机，把接收机调出信号质量的显示数字，在慢慢调整锅子的同时，你观察接收机的数字是否变化，当数字有变化时，就要注意了，慢慢地左右、上下调整锅子，当数字到最大的时候（一般要到60以上）就可以固定锅子了。然后把接收机和原馈线复原，打开电视机就可以欣赏调好的这个节目了。接下来按下面参数依次添加节目前面的三个参数分别代表下行频率极化符号率其中极化h代表水平v代表垂直

天线测试方法选择及评估

天线测试方法选择及评估对天线与某个应用进行匹配需要进行精确的天线测量。天线工程师需要判断天线将如何工作，以便确定天线是否适合特定的应用。这意味着要采用天线方向图测量(APM)和硬件环内仿真(HiL)测量技术，在过去5年中，国防部门对这些技术的兴趣已经越来越浓厚。虽然有许多不同的方法来开展这些测量，但没有一种能适应各种场合的理想方法。例如，500MHz以下的低频天线通常是使用锥形微波暗室(anechoic chamber)，这是20世纪60年代就出现的技术。遗憾的是，大多数现代天线测试工程师不熟悉这种非常经济的技术，也不完全理解该技术的局限性(特别是在高于1GHz的时候)。因此，他们无法发挥这种技术的最大效用。随着对频率低至100MHz的天线测量的兴趣与日俱增，天线测试工程师理解各种天线测试方法(如锥形微波暗室)的优势和局限的重要性就愈加突出。在测试天线时，天线测试工程师通常需测量许多参数，如辐射方向图、增益、阻抗或极化特性。用于测试天线方向图的技术之一是远场测试，使用这种技术时待测天线(AUT)安装在发射天线的远场范围内。其它技术包括近场和反射面测试。选用哪种天线测试场取决于待测的天线。为更好地理解选择过程，可以考虑这种情况：典型的天线测量系统可以被分成两个独立的部分，即发射站和接收站。发射站由微波发射源、可选放大器、发射天线和连接接收站的通信链路组成。接收站由AUT、参考天线、接收机、本振(LO)信号源、射频下变频器、定位器、系统软件和计算机组成。在传统的远场天线测试场中，发射和接收天线分别位于对方的远场处，两者通常隔得足够远以模拟想要的工作环境。AUT被距离足够远的源天线所照射，以便在AUT的电气孔径上产生接近平面的波阵面。远场测量可以在室内或室外测试场进行。室内测量通常是在微波暗室中进行。这种暗室有矩形的，也有锥形的，专门设计用来减少来自墙体、地板和天花板的反射(图1)。在矩形微波暗室中，采用一种墙面吸波材料来减少反射。在锥形微波暗室中，锥体形状被用来产生照射。图1：这些是典型的室内直射式测量系统，图中分别为锥形(左)和矩形(右)测试场。近场和反射测量也可以在室内测试场进行，而且通常是近场或紧缩测试场。在紧缩测试场中，反射面会产生一个平面波，用于模拟远场行为。这使得可以在长度比远场距离短的测试场中对天线进行测量。在近场测试场中，AUT被放置在近场，接近天线的表面上的场被测量。随后测量数据经过数学转换，即可获得远场行为(图2)。图3显示了在紧缩测试场中由静区上的反射面产生的平面波。图2：在紧缩测试场，平坦波形是由反射测量产生。一般来说，10个波长以下的天线(中小型天线)最容易在远场测试场中测量，这是因为在可管理距离内往往可以轻松满足远场条件。对大型天线(electrically large antenna)、反射面和阵列(超过10个波长)来说，远场通常在许多波长以外。因此，近场或紧缩测试场可以提供更加可行的测量选项，而不管反射面和测量系统的成本是否上升。假设天线测试工程师想要在低频下进行测量。国防部门对此尤感其兴趣，因为他们需要研究诸如在低频下使用天线等事项，以便更好地穿透探地雷达(GPR)系统中的结构(针对工作在400MHz范围的射频识别(RFID)标签)，以及支持更高效的无线电设备(如软件定义无线电(SDR))和数字遥感无线电设备。在这种情况下，微波暗室可以为室内远场测量提供足够好的环境。矩形和锥形是两种常见的微波暗室类型，即所谓的直接照射方法。每种暗室都有不同的物理尺寸，因此会有不同的电磁行为。矩形微波暗室处于一种真正的自动空间状态，而锥形

天线测试方法

1测试方法 1.1技术指标测试 1.1.1频率范围 1.1.1.1技术要求频率范围：1150MHz～1250MHz。 1.1.1.2测试方法在其它技术指标测试中检测，其它各项指标满足要求后，本项指标符合要求。 1.1.1.3测试结果测试结果记录见表1。表1 工作频率测试记录表格 1.1.2 1.1. 2.1技术要求极化方式：线极化。 1.1. 2.2测试方法该指标设计保证，在测试验收中不进行测试。 1.1.3波束宽度 1.1.3.1技术要求波束宽度： 1）方位面：60°≤ 2θ≤90°； 0.5 2）俯仰面：60°≤ 2θ≤90°。 0.5 1.1.3.2测试框图测试框图见图1。

图1 波束宽度测试框图 1.1.3.3测试步骤 a)按图1连接设备； b)将发射天线置为垂直极化，将待测天线也置为垂直极化并架设于一维转台上，设置信号源输出频率为1150MHz，幅度设为最大值； c)使用计算机同时控制一维转台及频谱仪，在一维转台转动的同时频谱仪自动记录待测天线接收的幅度值，待一维转台完成360°转动后，测试软件绘制该频点的俯仰面方向图； d)从该频点方向图中读出俯仰面波束宽度，并记录测试结果于表2； e)重复步骤b）~d），直到完成所有频点俯仰面波束宽度测试； f)将发射天线置为水平极化，将待测天线也置为水平极化并架设于一维转台上，设置信号源输出频率为1150MHz，幅度设为最大值； g)使用计算机同时控制一维转台及频谱仪，在一维转台转动的同时频谱仪自动记录待测天线接收的幅度值，待一维转台完成360°转动后，测试软件绘制该频点的方位面方向图； h)从该频点方向图中读出方位面波束宽度，并记录测试结果于表2； i)重复步骤f）~h），直到完成所有频点方位面波束宽度测试； j)若方位面波束宽度和俯仰面波束宽度60°≤ 2θ≤90°，则满足指标要求。 0.5 1.1.3.4测试结果测试结果记录见表2。

卫星电视接收卡的安装与调试

卫星电视接收卡的安装与调试卫星电视接收卡的安装跟其它板卡的安装相比并没有特别之处，插入PCI槽并安装驱动程序即可。至此卫星电视接收卡机安装完毕，并没有任何难度。然而有难度的在于卫星天线的安装与对准卫星的操作，这是绝大多数电脑爱好者没有经历过的事情。硬件安装首先我们要根据卫星天线的图纸组装天线，一般生产厂提供的图纸都很详尽，按图索骥即可。一般KU波段的天线比较小，安装在阳台、开阔地或楼顶都可以。甚至有些爱好者把KU波段的天线安装在室内，隔着玻璃窗户仍然可以正常接收信号。这样非常便于调节天线，我们在后文调星的步骤中将介绍。但要注意的是，如果窗户玻璃面积不是很大，并且是金属材料构成窗户边框的话，有可能对信号有明显影响，造成无法接收。笔者建议读者最初还是把天线装在阳台的外面，待接收稳定、具备丰富的调星经验后，在转移至阳台内。如果你的天线是C波段的“大锅”肯定不能装在阳台内了，最好还是安装在开阔地或者楼顶上。确定好了安装地点，为了调整天线方向的稳定性，要对天线进行固定。笔者的KU波段偏馈天线就是在阳台外墙用电钻打了四个固定孔，用膨胀螺丝将天线牢牢地固定住，如图所示：接下来的工作便是制作馈线，根据天线位置与电脑之间的距离确定馈线的大致长度，截取同轴电缆。修剪掉电缆外皮，露出中间的铜线，插入F头并用钳子夹紧F头。连接好高频头和HS1020卫星电视卡，至此所有的硬件连接即大功告成。对准卫星这时即便你打开电脑也不会有任何节目播放出来，因为我们还有两个步骤没有完成——安装卫星电视播放软件；调星，使天线对准要接收的卫星；安装光盘自带的DTV软件，当然安装其他的DVB播放软件也可以。开启软件后进入“属性”选项设置LNB的参数，您只需要按照高频头包装盒上标注的参数填写即可。如图所示。然后进入“天线设置”选项卡，选择一颗卫星，根据节目表输入一个节目的频率、符号率、极化方式参数。点击“应用”后，即会看到信号强度和信号质量进度条有指示。这时根据目标卫星的经度以及接收地的经纬度用寻星软件计算出天线的方位角、仰角、高频头极化角，调节天线，使天线各项参数达到计算值，继续慢慢微调天线，直至信号质量达到最大，进度条变绿，点击“确定”后即可收到节目。调节天线的仰角、方位角、极化角对准卫星的整个过程说起来很简单，可调节起来往往并没有这么顺利。这里提醒初学者，天线的仰角很关键，一定要对准确，否则分毫之差可能性好全无。笔者用量角器和螺丝帽自制了一个仰角器，使其靠在天线平面上，很容易测出准确的仰角值。如图所示：而方位角则可以大致估计，慢慢转动天线，使软件的信号指示条达到最大即可。如果条件许可，建议读者可以购买简易寻星仪串接入高频头与接收卡之间。因为寻星仪用指针来指示信号强度，用它来寻找卫星非常直观，很容易成功。

基站天线测量方法

国家通信导航设备质检中心──基站天线测量方法 Test specification of Base station antenna center 1 增益、半功率波束宽度、前后比及交叉极化比的测量可以采用远场或近场等测试方法，本标准叙述最常用的远场测试方法。 The test has long distance and near distance for antenna gain,beam width front to back ratio amd polarization. 2 增益测量 Gain test 2.1测量框图见图1 test draws: 图1天线增益测试框图 antenna gain testing draws 测量条件 test qualification 2.2.1被测天线具有相同的极化方式。 The antenna and source antenna is same polarization 2.2.2被测天线与源天线之间测量距离应满足：式中：L ──源天线与被测天线距离m; there is distance of the antenna to source antenna D ──被测天线最尺寸m; there is max dimension of source antenna D ──源天线最大辐射尺寸m; there is max radiancy of the antenna λ──测试频率波长m 。 test frequency beam long 2.2.3被测天线应安装于场强基本均匀的区域内，场强应预先用一个半波偶极天线的有效天线体积内进行检测，如果电场变化超过1.5dB ，则认为试验场是不可用的。此外，增益基准天线在两个正交极化面上测得的场强差值小于1dB 。 The antenna under test should be placed within a constant field,and the field stremgth can first be measured within the magnetism field of the antenna under test. Should the electric field show fluctuations greater than 1.5dB, the test field should ge considered unsuitable. Moreover, the measured field stremgrhs of the horizontal amd vertical polarized components, s measured by the standard gain antenna, should mot differ by more than 1dB. 2.2.4测量用信号发生器、接收机等测量设备和仪表应具有良好的稳定性、可靠性、动态范围和测量精度，以保证测量数据的正确性。测量用仪表应有计量合格证，并在校验周期内。 The signal generator,receiver and other equipment and meters used for testing should have high stability, reliability,measurement precision and wide dynamic range in order to guarantee data accuracy. Source antenna 源天线 The antenna 隔离器信号源发生器 L ≧ 2(D 2+d 2) λ (1)

收音机调试步骤及调试方法.

收音机调试步骤及调试方法一．AM、IF中频调试 1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、 470KHZ。扫频仪 1、检波输出 2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT） 2：测试点及信号的连接： A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。 B：RF射频信号输入（如CD2003的○4脚输入）。 RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF 的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。） C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。再连接到显示器前面的INPUT端口上以观察波形。

3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。如图标准：波形左右两边的弧度基本等等幅相对称， 455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。。如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。二、FM IF中频调试１、器接线图 ①扫频仪频率分别为10.6MHZ,10.7MHZ,10.8MHZ至少三个频率点。 1、检波输出 2、3正负电源4、RF信号输入5、检波输入（INPUT）6频标点信号输入（PUISE INPUT）7、水平信号输入（HOR、INPUT） ②测试点及信号连接；

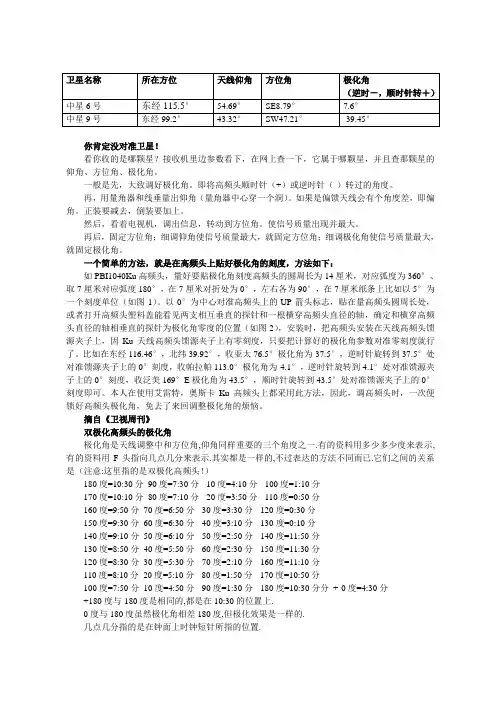

卫星接收天线调整的三个参数

卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。为此，卫星接收是广电机构技术人员所必须掌握的一门技术。要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。 1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1) 公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。图1是卫星的方位角示意图。方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。

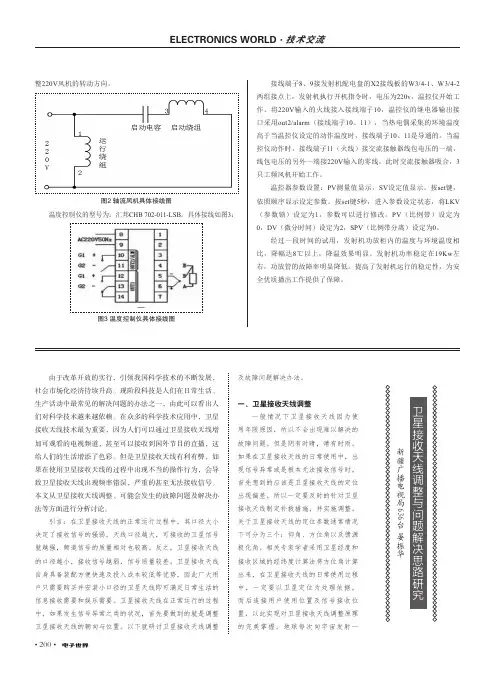

浅谈卫星接收天线的种类及调试方法

浅谈卫星接收天线的种类及调试方法摘要：数字卫星广播在我国早已成为广播主要方式，利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分。在卫星广播系统中，接收上行地球站传送来的卫星信号要靠地面卫星接收系统来完成。本文对接收天线的类型做了详细的介绍，并从实用的角度阐述了卫星接收天线的调试方法及日常工作中应该注意的维护保养事宜。关键词：接收天线、仰角、方位角、极化角目前，我国的广播事业已经取得了令人瞩目的成就。卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播，发展迅速。卫星直播电视的开播，更是解决了我国偏远山村收看电视难的问题，现阶段的村村通广电工程也是利用卫星信号进行覆盖的。 1.卫星接收天线的作用广播电视节目是靠卫星接收系统来完成的，系统是由卫星接收天线、高频头、馈源、第一中频电缆、功分器和卫星接收机等几部分组成。最常用的卫星接收天线就是我们所说的大锅，是一个金属抛物面，它把从星空传来的卫星信号能量反射会聚成一个焦点。馈源是在天线焦点处设置的一个卫星信号的喇叭，它把会聚到焦点的能量全部收集起来。高频头是将馈源送来的信号进行降频和放大后再传送到卫星接收机。一般来说，天线的口径越大，节目信号越强，接收到的信号质量越高。 2.卫星天线的种类卫星天线的类型可分为两种，正馈和偏馈。正馈天线即我们说的大锅，接收C波段的节目。它属于一次反射式天线，卫星信号经反射面反射后，聚焦到天线的中心焦点处。偏馈天线是指天线的馈源和高频头的安装位置偏离反射面的正前方，因此对反射面没有遮挡，即没有馈源阴影的影响，从而提高了天线的口面效率。偏馈天线也叫小锅，常用于接收Ku波段的节目。 2.1 按天线的接收性质和构造分类 2.1.1 旋转抛物面天线也称为中心聚焦天线，是最常用的卫星接收天线形式，由一个反射面和馈源组成。高频头和馈源安置于天线的中央焦点。其盘面为正圆，成抛物线形。旋转抛物面天线的盘面（反射面）多以铝合金板状结构最为普遍，这种结构的天线，强度大、精度高、结实耐用、反射效率高，但它的重量大、风阻较大，对天线支架的要求比较严格，价格偏高。现在使用的卫星接收天线的反射面均为铝质网状

天线驻波比的测量方法

频通过式功率计的应用在传统的通信系统中，通常采用AM，FM或PM调制方式。这些发射机的射频功率测量可以用线性连续波（CW）功率计完成。在现代通信系统中，广泛采用了数字调制方式，其射频功率的测试方法也随之改变了。在本文中，首先讨论了通过式功率计的工作原理，及数字调制信号的射频功率的定义，理解了这些定义将有助于射频功率的正确测量。然后例举了通过式功率计在通信系统中的应用。一、通过式功率计的工作原理射频功率可由两类仪器来测量：热偶式功率计和通过式功率计。 1.1 热偶功率计热偶式测试法是先将射频功率转换为热能，测出其所产生的能量的总和，再将其转换为相应的功率读数（瓦特）。在热偶式测量法中，其测试结果基本上不受信号波形的影响。但热偶式功率计的成本，物理尺寸，测试响应时间，所需的附件设备，电缆和交流电源都决定了它不能得到广泛的应用。 1.2 通过式功率计在1952年，BIRD公司的创始人J.Raymond Bird发明了通过式功率计原理Thruline@ 技术。从此，通过式功率测量法成为射频功率测量的工业标准一直至今。在工程应用及工程计量中，通过式功率计的作用是任何其它功率测试手段所无法替代的。 Thruline?通过式功率测量法的原理如下（见图1）：通过式射频功率计实际上是一种信号激励装置，采用了一个无源的二极管射频传感器。在同轴线的一侧装有一个定向的，半波二极管检波电路，并将其接到一个已校正的表头以读出有效值功率。检波电路与传输线通过介质耦合，并根据置于传输线旁的传感器的方向取样出正向和反射功率。

图1、通过式功率测量法 Thruline@功率计的代表产品是BIRD公司的43型功率计（见图2），它自发明以来已经有超过25万台在全世界范围得到应用。43采用了无源线性二极管检波技术，可以测量单载频的FM，PM和CW信号的功率，或者与校准信号的峰均功率比完全一致的信号。图2、连续波（CW）功率计的代表产品——BIRD 43 二、模拟调制和数字调制的射频信号不同的射频调制信号的功率测量方法是不同的，让我们首先来比较一下不同的调制信号各有什么特点。 2.1 连续波（CW ）和模拟调制信号图3所示为连续波（CW）信号的波形，其特点是峰值包络是恒定的，FM和PM信号也同样。
