机械剪板机详细介绍及工作原理
机械剪板机详细介绍及工作原理
机械剪板机板机采用抵抗键形式离合器结构和开式齿轮传动，并采用较先进电器(脚踏开关、手动开关)操作，噪音小操作维护方便。采用全钢焊接结构，结构简单，操作简便，造型美观，能耗低。广泛用于冶金、轻工、机械、五金、电机、电器、汽车维修、五金制造及其它金属薄板加工行业。
机械剪板机结构
（1）机体部分
（2）后挡料部分
（3）压料部分
（4）制动部分
（5）电器部分
机体部分
机械剪板机机体部分均为铸铁件，有两墙板和工作台用螺钉连接成一整体。
后挡料部分
松开锁紧手柄，即可移动后挡料装置向前向后，从而能控制被剪切板料的长度。
压料部分
剪板机压料装置是把被剪切板料紧固地压紧在工作台上，以免在剪切时产生移动和跳动。压板是套装在二螺钉上，在螺钉上装有螺母，由于弹簧的作用使压板紧紧地压向工作台，当上刀架向上运行时，在二个双头螺钉带动下使压板也向上运动，从而可进料进行再次剪切。在上刀架向下运行时，压板在剪切前首先压住板料，以利剪切。
机械剪板机机床性能特点：
1、采用全钢焊接结构，有足够的强度与刚性。
2、液压传动系统，操作安全可靠，外形美观。
3、设有快速灵活的间隙调节机构，剪切精度高。
4、设有灯光对线装置，便于划线剪切。
5、后档料尺寸及剪切次数有数字显示装置。

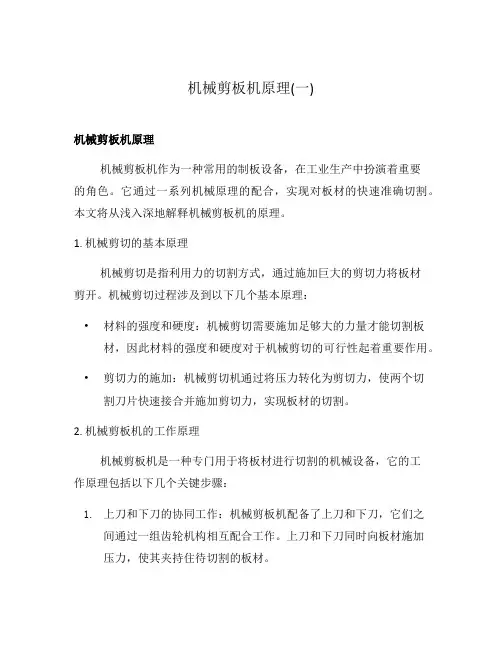

6、机床左右及后面设有安全防护栅装置、电器柜设有开门断电及前后设有紧急开关装置，带有防护罩脚踏开关，以保证工作时操作安全剪板机是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。剪板机常用来剪裁直线边缘的板料毛坯，是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。剪扳机工作原理上刀片固定在刀架上，下刀片固定在下床面上，床面上安装有托球，以便于板料的送
进移动，后挡料板用于板料定位，位置由调位销进行调节。液压压料筒用于压紧板料，以防止板料在剪切时翻转。棚板是安全装置，以防止发生工伤事故。
(1)调整前挡板
把后挡板靠紧下刀口，再把样板靠紧后挡板，将前挡板靠紧样板并固定。松开后挡板，去掉样板，装上板料，进行剪切。
(2)调整后挡板
将样板托平对齐下刀口，再把后挡板靠紧样板并固定，去掉样板，再装上板料进行剪切。
(3)调整角挡板
先将样板放在台面上对齐下刀口，调整角挡板并固定，再根据样板调整后挡板，剪切过程中同时利用角挡板和后挡板以定位
