一、光电编码器:光电编码器是集光、机、电技术于一体的数字化传感器，可以高精度测量被测物的转角或直线位移量。
增量式旋转编码器
定义:用光信号扫描分度盘（分度盘与转动轴相联），通过检测、统计信号的通断数量来计算旋转角度
增量式旋转编码器的特点:
1)编码器每转动一个预先设定的角度将输出一个脉冲信号，通过统计脉冲信号的数量来计算旋转的角度，因此编码器输出的位置数据是相对的；
2)由于采用固定脉冲信号，因此旋转角度的起始位可以任意设定；
3)由于采用相对编码，因此掉电后旋转角度数据会丢失需要重新复位。增量式编码器综述
特点:数字编码, 根据旋转角度输出脉冲信号；根据旋转脉冲数量可以转换为速度
选型: - 旋转一周对应的脉冲数 (256, 512, 1024, 2048)；输出信号类型 (TTL, HTL, push-pull mode)；电压类型 (5V, 24V)；最大分辨速度
优点:分辨能力强；测量范围大；适应大多数情况
缺点:断电后丢失位置信号；技术专有，兼容性较差
绝对式旋转编码器
定义:用光信号扫描分度盘（分度盘与传动轴相联）上的格雷码刻度盘以
确定被测物的绝对位置值，然后将检测到的格雷码数据转换为电信号以
脉冲的形式输出测量的位移量
绝对式旋转编码器的特点:
1）在一个检测周期内对不同的角度有不同的格雷码编码，因此编码器输出的位置数据是唯一的；
2）因使用机械连接的方式，在掉电时编码器的位置不会改变，上电后立
即可以取得当前位置数据；
3）检测到的数据为格雷码，因此不存在模拟量信号的检测误差；
绝对式编码器综述
特点:数字编码, 根据旋转角度输出脉冲信号；根据输出的脉冲信号可以
转化为速度.
选型:单编码盘 / 多编码盘 (测量一个或二个旋转变量)；代码 (格雷码, BCD码, 二进制码)
信号传输方式 (并口, 串口)；分辨率；最大旋转速度
优点:1）结构简单2）角行程编码 (通过旋转轴获得)3）线性编码 (激
光远距离测量)4）掉电不影响编码数据的获得5）最大24位编码
缺点:比较贵
混合式旋转编码器定义：用光信号扫描分度盘（分度盘与转动轴相
联），通过检测、统计光信号的通断数量来计算旋转角度，同时输出绝
对旋转角度编码与相对旋转角度编码
混合式旋转编码器的特点：具备绝对编码器的旋转角度编码的唯一性与增量编码器的应用灵活性

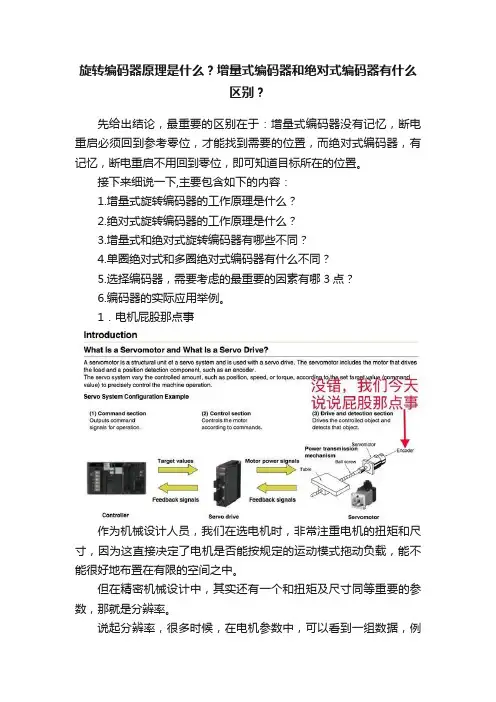

编码器工作原理汇总
编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。编码器pg接线与参数矢量变频器与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。 按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，
绝对式光电编码器基本构造及特点
绝对式光电编码器基本构造及特点 用增量式光电编码器有可能由于外界的干扰产生计数错误，并且在停电或故障停车后无 法找到事故前执行部件的正确位置。采用绝对式光电编码器可以避免上述缺点。绝对式光电编码器的基本原理及组成部件与增量式光电编码器基本相同，也是由光源、码盘、检测光栅、光电检测器件和转换电路组成。与增量式光电编码器不同的是，绝对式光电编码器用不同的数码来分别指示每个不同的增量位置，它是一种直接输出数字量的传感器。在它的圆形码盘上沿径向有若干同心码道，每条上由透光和不透光的扇形区相间组成，相邻码道的扇区数目是双倍关系，码盘上的码道数就是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的任意位置都可读出一个固定的与位置相对应的数字码。显然，码道越多，分辨率就越高，对于一个具有N 位 二进制分辨率的编码器，其码盘必须有N 条码道。绝对式光电编码器原理如图1-8 所示。 绝对式光电编码器是利用自然二进制、循环二进制（格雷码）、二-十进制等方式进行光 电转换的。绝对式光电编码器与增量式光电编码器不同之处在于圆盘上透光、不透光的线条图形，绝对光电编码器可有若干编码，根据读出码盘上的编码，检测绝对位置。它的特点是：可以直接读出角度坐标的绝对值；没有累积误差；电源切除后位置信息不会丢失；编码器的精度取决于位数；最高运转速度比增量式光电编码器高。 图1-8 绝对式光电编码器原理 1.3.2 码制与码盘 绝对式光电编码器的码盘按照其所用的码制可以分为：二进制码、循环码（格雷码）、 十进制码、六十进制码（度、分、秒进制）码盘等。四位二元码盘（二进制、格雷码）如图1-9 所示。图中黑、白色分别表示透光、不透光区域。
编码器
编码器工作原理,光电编码器的工作原理分析 编码器工作原理 绝对脉冲编码器:APC 增量脉冲编码器:SPC 两者一般都应用于速度控制或位置控制系统的检测元件. 旋转编码器是用来测量转速的装置。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。 增量型编码器与绝对型编码器的区分 编码器如以信号原理来分，有增量型编码器,绝对型编码器。 增量型编码器(旋转型) 工作原理: 由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。 由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。 分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。 信号输出: 信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、
编码器使用教程与测速原理
编码器使用教程与测速原理 我们将通过这篇教程与大家一起学习编码器的原理，并介绍一些实用的技术。 1.编码器概述 编码器是一种将角位移或者角速度转换成一连串电数字脉冲的旋转式传感器，我们可以通过编码器测量到底位移或者速度信息。编码器从输出数据类型上分，可以分为增量式编码器和绝对式编码器。 从编码器检测原理上来分，还可以分为光学式、磁式、感应式、电容式。常见的是光电编码器（光学式）和霍尔编码器（磁式）。 2.编码器原理 光电编码器是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。光电编码器是由光码盘和光电检测装置组成。光码盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，检测装置检测输出若干脉冲信号，为判断转向，一般输出两组存在一定相位差的方波信号。 霍尔编码器是一种通过磁电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。霍尔编码器是由霍尔码盘和霍尔元件组成。霍尔码盘是在一定直径的圆板上等分地布置有不同的磁极。霍尔码盘与电动机同轴，电动机旋转时，霍尔元件检测输出若干脉冲信号，为判断转向，一般输出两组存在一定相位差的方波信号。
可以看到两种原理的编码器目的都是获取AB相输出的方波信号，其使用方法也是一样，下面是一个简单的示意图。 3.编码器接线说明 具体到我们的编码器电机，我们可以看看电机编码器的实物。 这是一款增量式输出的霍尔编码器。编码器有AB相输出，所以不仅可以测速，还可以辨别转向。根据上图的接线说明可以看到，我们只需给编码器电源5V供电，在电机转动的时候即可通过AB相输出方波信号。编码器自带了上拉电阻，所以无需外部上拉，可以直接连接到单片机IO读取。
编码器知识详解
光电编码器的工作原理 光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目前应用最多的传感器，光电编码器是由光栅盘和光电检测装置组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理示意图如图1所示；通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差90。的两路脉冲信号。 编码器的分类 根据检测原理，编码器可分为光学式、磁式、感应式和电容式，根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。 1.1 增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90。，从而可方便的判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。 1.2 绝对式编码器绝对式编码器是直接输出数字的传感器，在它的圆形码盘上沿径向有若干同心码盘，每条道上有透光和不透光的扇形区相间组成，相邻码道的扇区树木是双倍关系，码盘上的码道数是它的二进制数码的位数，在吗盘的一侧是光源，另一侧对应每一码道有一光敏元件，当吗盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的任意位置都可读书一个固定的与位置相对应的数字码。显然，吗道必须N条吗道。目前国内已有16位的绝对编码器产品。 1.3 混合式绝对编码器混合式绝对编码器，它输出两组信息，一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。 光电编码器的应用 1、角度测量 汽车驾驶模拟器，对方向盘旋转角度的测量选用光电编码器作为传感器。重力测量仪，采用光电编码器，把他的转轴与重力测量仪中补偿旋钮轴相连，扭转角度仪，利用编码器测量扭转角度变化，如扭转实验机、渔竿扭转钓性测试等。摆锤冲击实验机，利用编码器计算冲击是摆角变化。 2、长度测量 计米器，利用滚轮周长来测量物体的长度和距离。 拉线位移传感器，利用收卷轮周长计量物体长度距离。 联轴直测，与驱动直线位移的动力装置的主轴联轴，通过输出脉冲数计量。 介质检测，在直齿条、转动链条的链轮、同步带轮等来传递直线位移信息。 3、速度测量 线速度，通过跟仪表连接，测量生产线的线速度 角速度，通过编码器测量电机、转轴等的速度测量 4、位置测量 机床方面，记忆机床各个坐标点的坐标位置，如钻床等 自动化控制方面，控制在牧歌位置进行指定动作。如电梯、提升机等 5、同步控制 通过角速度或线速度，对传动环节进行同步控制，以达到张力控制 光电旋转编码器在工业控制中的应用 -------------------------------------------------------------------------------- 1．概述 在工业控制领域，编码器以其高精度、高分辨率和高可靠性而被广泛用于各种位移测量。 目前，应用最广泛的是利用光电转换原理构成的非接触式光电编码器。光电编码器是一种集光、机、电为一体的数字检测装置。作为一次光电传感检测元件的光电编码器，具有精度高、响应快、抗干
增量式旋转编码器工作原理
增量式旋转编码器工作原理 增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。在接合数字电路特别是单片机后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。 下面对增量式旋转编码器的内部工作原理（附图） A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。 当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。 通过输出波形图可知每个运动周期的时序为 我们把当前的A,B输出值保存起来，与下一个A,B输出值做比较，就可以轻易的得出角度码盘的运动方向， 如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，除以所消毫的时间，就得到此次角度码盘运动位移角速度。 S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。

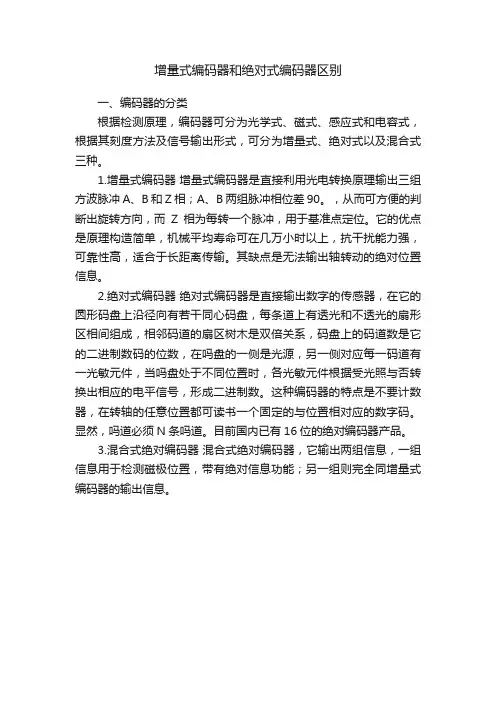

我们常用的鼠标也是这个原理哦。 根据检测原理，编码器可分为光学式、磁式、感应式和电容式。根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。 1.1增量式编码器 增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。 光电编码器分类和选择 光电编码器是利用光栅衍射原理实现位移—数字变换的，从50年代开始应用于机床和计算仪器，因其结构简单、计量精度高、寿命长等优点，在国内外受到重视和推广。近年来更取得长足的发展，在精密定位、速度、长度、加速度、振动等方面得到广泛的应用。 光电编码器按编码方式分为二类：增量式与绝对式。 1、增量式编码器特点： 增量式编码器转轴旋转时，有相应的脉冲输出，其计数起点任意设定，可实现多圈无限累加和测量。编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。需要提高分辩率时，可利用 90 度相位差的 A、B 两路信号进行倍频或更换高分辩率编码器。 2、绝对式编码器特点： 绝对式编码器有与位置相对应的代玛输出，通常为二进制码或 BCD 码。从代码数大小的变化可以判别正反方向和位移所处的位置，绝对零位代码还可以用于停电位置记忆。绝对式编码器的测量范围常规为 0—360 度。
编码器安装以及检测方法
问过很多人了，大家都知道这个东西不能私自乱碰，但是问题是：它还是被我莽撞地宽衣解带了，已近不是原装处子的西门子伺服电机，装上伺服驱动器就耍泼，从地面跳起老高。一个劲的扑腾，特来此请教坛子里的高手，到底如何从新安装伺服电机的编码器，如何检测编码器的位置，如何调整，需要的设备等。 问题起由：伺服电机与减速齿轮箱直连垂直安装，最近天气温度高，齿轮箱油封故障，齿轮油经由轴渗漏入下方的伺服电机，再从伺服电机电缆接口漏出来了，但是电机各项参数正常，电流，速度，力矩，温度均正常。因为对伺服的不了解，我们担心这些漏油会降低伺服电机的寿命，故决定拆开电机清洁，不小心连编码器也拆了，清洁电机后，原样装回，伺服驱动器上电就转，而且转速不均匀，空载静置地面的电机固定频率地相一个方向抖动，如果不用手按住，就会跳离地面！ 问题分析：查看电机的结构后，发现该三相交流永磁转子电机，定子类似于普通交流电机，转子为永磁体，转子长筒型，中有轴向孔洞，后轴端有一测速发电机形式的编码器，外圈三相六线的，就是有三组绕组类似一般的交流电机的定子，但是后部有两相集电环导流到内圈绕组，内圈也有一绕组，两相，估计是励磁用的。 这样一个结构的伺服电机拆开后竟然就完全不能原装装回去了，怎么装都不能正常运行了，电机抖的厉害，西门子SIMODRIVE 611驱动器有时有501,509,605等报警，一般都是501，报警内容为转子位置检测过电流120%。 处理过程：经过请教西门子的一些工程师和一些朋友，都反应是编码器安装位置不对引起的，同时特意叮嘱不能随便拆编码器和转子的相对位置，但是都无法提供正确的编码器从新安装的方法，所以特来求教，希望有过这方面经验，知识，的高手指点一二，多谢了！ 解决办法：1 该电机在旋转变压器旋转部分有条随意画的线条，不知道该对那里，没有明显的对应标记，但是我松掉变压器螺钉后，运转电机，慢慢手动旋转变压器也找到了比较好的运转位置，现在那个电机恢复了青春，在设备上无怨无悔地工作了 2 将编码器的尾盖打开，固定编码器的连接片的位置要做个记号先将里面的 M5螺丝拆下，然后用一个长一点的全螺纹M6的螺丝旋进去便可将编码器顶出来。编码器的尾盖拆开后里面圆孔的边缘有个刻线。电机的尾部也有条刻线（与编码器连接的部分），记好两刻线的位置 3这电机应是无刷电机了，所以编码器检测换向位置UVW,故不能随意安装了，现场调节一般手一边调节编码器，一边看电机电流，让其在最小则是最佳位置，但往往由于手的抖动或其他原因，不会在位置最佳，电机不能满负荷或高速运行，正规的如下： 1.波形观察法 适用于带换相信号的增量式编码器、正余弦编码、旋转变压器。 1) 以示波器直接观察UV线反电势波形过零点与传感器的U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点的相位对齐关系，以此方法可以将传感器的上述信号边沿或过零点对齐到-30度电角度相位； 2) 以阻值范围适当的三个等值电阻构成星形，接入永磁伺服电机的UVW动力线，以示波器观察U相动力线与星形等值电阻的中心点之间的虚拟U相反电势波形与
测速编码器
测速编码器技术参数 电机的位置检测在电机控制中是十分重要的，特别是需要根据精确转子位置控制电机运动状态的应用场合，如位置伺服系统。电机控制系统中的位置检测通常有：微电机解算元件，光电元件，磁敏元件，电磁感应元件等。这些位置检测传感器或者与电机的非负载端同轴连接，或者直接安装在电机的特定的部位。其中光电元件的测量精度较高，能够准确的反应电机的转子的机械位置，从而间接的反映出与电机连接的机械负载的准确的机械位置，从而达到精确控制电机位置的目的。本文主要介绍高精度的光电编码器的内部结构、工作原理与位置检测的方法。 一.光电编码器的介绍： 光电编码器是通过读取光电编码盘上的图案或编码信息来表示与光电编码器相连的电机转子的位置信息的。根据光电编码器的工作原理可以将光电编码器分为绝对式光电编码器与增量式光电编码器，下面我就这两种光电编码器的结构与工作原理做介绍。 1、绝对式光电编码器 绝对式光电编码器如图所示，他是通过读取编码盘上的二进制的编码信息来表示绝对位置信息的。编码盘是按照一定的编码形式制成的圆盘。图1是二进制的编码盘，图中空白部分是透光的，用“0”来表示;涂黑的部分是不透光的，用“1”来表示。通常将组成编码的圈称为码道，每个码道表示二进制数的一位，其中最外侧的是最低位，最里侧的是最高位。如果编码盘有4个码道，则由里向外的码道分别表示为二进制的23、22、21和20，4位二进制可形成16个二进制数，因此就将圆盘划分16个扇区，每个扇区对应一个4位二进制数，如0000、0001、…、1111。 按照码盘上形成的码道配置相应的光电传感器，包括光源、透镜、码盘、光敏二极管和驱动电子线路。当码盘转到一定的角度时，扇区中透光的码道对应的光敏二极管导通，输出低电平“0”，遮光的码道对应的光敏二极管不导通，输出高电
绝对值编码器的工作原理
******************************************************************************* 从编码器使用的计数来分类，有二进制编码、二进制循环编码（葛莱码）、二-十进制吗等编码器。 从结构原理来分类，有接触式、光电式和电磁式等几种。最常用的是光电式二进制循环码编码器。码盘上有许多同心圆，它代表某种计数制的一位，每个同心圆上有透光与不透光的部分，透光部分为1，不透光部分为0，这样组成了不同的图案。每一径向，若干同心圆组成的图案带标了某一绝对计数值。二进制码盘每转一个角度，计数图案的改变按二进制规律变化。葛莱码的计数图案的切换每次只改变一位，误差可以控制在一个单位内。精度受到最低位分段宽度的限制。要求更大计数长度，可采用粗精测量组合码盘。 接触式码盘可以做到9位二进制，它的优点是简单、体积小输出信号强，不需要放大；缺点是电刷摩擦是、寿命低、转速不能太高。 光电式码盘没有接触磨损寿命长，转速高，最外层每片宽度可以做得更小，因而精度高。每个码盘可以做到18位进制。缺点是结构复杂价格高。 电磁码盘是在导磁性好的软铁和坡莫合金原盘上，用腐蚀的办法作成相位码制的凹凸图形，当磁通通过码盘时，由于磁导大小不一样，其感应电势也不同，因而可区分0和1，到达测量的目的。该种码盘是一种无接触式码盘，具有寿命长‘转速高等优点。它是一种发展前途的直接编码式测量元件。 工作原理，接触式码盘，每个码道上有一个电刷与之接触，最里面一层有一导电公用区，与各码道到点部分连在一起，而与绝缘部分分开。导电公用区接到电源负极。当被测对象带动码盘一起转动时，与电刷串联的电阻上将会出现电流流过或没有电流流过两种情况，带标二进制的1或0.若码盘顺时针转动，就可依次得到按规定编码的数字信输出。如果电刷安装不准就会照成误差。葛莱码没转换一个数字编码，只改变一位，故照成的误差不会超过一个单位。 *******************************************************************************
增量式编码器工作原理
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。 编码器是把角位移或直线位移转换成电信号的一种装置。 前者成为码盘，后者称码尺。按照读出方式编码器可以分为接触式和非接触式两种。接触式采用电刷输出，以电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“1”还是“0”。 按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小，绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。 解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。 比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。 增量式编码器特点： 增量式编码器转轴旋转时，有相应的脉冲输出，其旋转方向的判别和脉冲数量的增减借助后部的判向电路和计数器来实现。其计数起点任意设定，可实现多圈无限累加和测量。还可以把没转发出一个脉冲的Z信号，作为参考机械零位。编码器轴转一圈会输出固定的脉冲，脉冲数由编码器光栅的线数决定。需要提高分辨率时，可利用90 度相位差的A、B两路信号对原脉冲数进行倍频，或者更换高分辨率编码器。 增量式角度数字编码器的工作原理：
万能增量式光电编码器控制的伺服电机零位调整技巧
万能增量式光电编码器控制的伺服 电机零位调整技巧 下述述两种调法完全取决于你的手工能力和熟练程度,一般来说,每款伺服电机都有自己专门的编码器自动调零软件.不外传仅是出于商业羸利和技术保密.如果你是一家正规的维修店,请不要采用以下方法,应通过正常渠道购买相应的专业设备.实践证明,手工调整如果技巧掌握得当, 工作仔细负责,也可达到同样的效果. 大批量更换新编码器调零方法 第一步:折下损坏的编码器 第二步:把新的编码器按标准固定于损坏的电机上第三步:按图纸找出Z信号和两根电源引出线,一般电源均为5V. 第四步:准备好一个有24V与5V两组输出电源的开关电源和一个略经改装的断线报警器,把0V线与Z 信号线接到断线报警器的两个光耦隔离输入端上。 第五步:在电机转动轮上固定一根二十厘米长的横杆,这样转动电机时转角精度很容易控制. 第六步:所有连线接好后用手一点点转动电机轮子
直到报警器发出报警时即为编码器零位,前后反复感觉一下便可获得最佳的位置,经实测用这种方法校正的零位误差极小,很适于批量调整,经实际使用完全合格.报警器也可用示波器代替,转动时当示波器上的电压波形电位由4V左右跳变0V时或由0V跳变为4V 左右即是编码器的零位.这个也很方便而且更精确.杆子的长度越长精度则越高,实际使用还是用报警器更方便又省钱.只要用耳朵感知就行了.在编码器的转子与定圈相邻处作好零位标记,然后拆下编码器。 第七步:找一个好的电机,用上述方法测定零位后在电机转轴与处壳相邻处作好电机的机械零位标记第八步:引出电机的U V W动力线,接入一个用可控制的测试端子上,按顺序分别对其中两相通入24V 直流电,通电时间设为2秒左右,观察各个电机最终停止位置(即各相的机械零位位置)其中一个始必与刚才所作的机械零位标记是同一个位置.这就是厂方软件固定的电机机械零位,当然能通过厂方专用编码器测试软件直接更改编码器的初始零位数据就更方便了.如果你只有一台坏掉的伺服电机,你就要根据以上获得的几个相对机械零位逐个测试是不是我们所要的那个位置,这一步由伺服放大器的试运行模式来进行测试.有关资料是必须的,否则不要轻易动手,以
(完整word)编码器试题及答案,推荐文档
炼钢厂编码器试题 命题人雷登才 一、填空题（共30题） 1、测量方式的分类：（旋转编码器）和（直尺编码器）。 2、按编码方式的分类：（绝对式编码器）（增量式编码器）和（混合式编码器）。 3、旋转编码器是通过测量被测物体的旋转角度并将测量到的（旋转角度）转化为（脉冲电信号）输出。 4、绝对式旋转编码器是指用光信号扫描分度盘（分度盘与传动轴相联）上的格雷码刻度盘以确定（被测物）的绝对位置值，然后将检测到的格雷码数据转换为电信号以（脉冲）的形式输出测量的位移量。 5、（编码器）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。 6、编码器把角位移或直线位移转换成电信号，前者称为（码盘），后者称为（码尺）。 7、按照读出方式编码器可以分为（接触式）和（非接触式）两种。 8、增量式编码器是将位移转换成（周期性）的电信号，再把这个电信号转变成计数脉冲，用脉冲的（个数）表示位移的大小。 9、绝对式编码器的每一个位置对应一个确定的（数字码），因此它的示值只与测量的（起始）和（终止）位置有关，而与测量的（中间过程）无关。 10、增量型编码器通常为（A相、B相、Z相）输出。 11、增量型编码器A相、B相为相互延迟（1/4）周期的脉冲输出。
12、增量型编码器Z相是指（单圈脉冲），即每圈发出一个脉冲。 13、绝对值型编码器：就是对应一圈，每个基准的角度发出一个唯一与该角度对应（二进制）的数值，通过外部记圈器件可以进行多个位置的记录和测量。 14、编码器按信号的输出类型分为：（电压输出）、集电极开路输出、推拉互补输出和长线驱动输出。 15、炼钢厂常用（增量式编码器）和（绝对式编码器），对应1圈脉冲个数为（1024）和（8192）。 16、编码器本身不能产生和输出正确的波形，这种情况下需更换（编码器）或维修其内部器件。 17、编码器线路故障：通常为编码器线路（断路、短路）或接触不良，这时需更换电缆或接头。 18、编码器+5V电源下降：是指+5V电源过低，通常不能低于（4.75）V。 19、编码器电缆屏蔽线未接或脱落，这会引入干扰信号，使波形不稳定，影响通信的准确性，必须保证屏蔽线可靠的（焊接及接地）。 20、编码器安装松动：这种故障会影响位置（控制精度或编码值丢失）。 21、我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给（PLC），利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。
编码器测速
飞思卡尔智能车舵机和测速的控制设计与实现 时间：2010-04-1411:53:10来源：电子设计工程作者：雷贞勇谢光骥五邑大学 2．1舵机工作原理 舵机在6V电压下正常工作，而大赛组委会统一提供的标准电源输出电压为7．2V，则需一个外围电压转换电路将电源电压转换为舵机的工作电压6V。图2为舵机供电电路。 舵机由舵盘、位置反馈电位计、减速齿轮组、直流动电机和控制电路组成，内部位置反馈减速齿轮组由直流电动机驱动，其输出轴带动一个具有线性比例特性的位置反馈电位器作为位置检测。当电位器转角线性地转换为电压并反馈给控制电路时，控制电路将反馈信号与输入的控制脉冲信号相比较，产生纠正脉冲，控制并驱动直流电机正向或反向转动，使减速齿轮组输出的位置与期望值相符。从而达到舵机精确控制转向角度的目的。舵机工作原理框图如图3所示。 2．2舵机的安装与调节 舵机的控制脉宽与转角在-45°～+45°范围内线性变化。对于对速度有一定要求的智能车，舵机的响应速度和舵机的转向传动比直接影响车模能否以最佳速度顺利通过弯道。车模在赛道上高速行驶，特别是对于前瞻性不够远的红外光电检测智能车，舵机的响应速度及其转向传动比将直接影响车模行驶的稳定性，因此必须细心调试，逐一解决。由于舵机从执行转动指令到响应输出需占用一定的时间，因而产生舵机实时控制的滞后。虽然车模在进入弯道时能够检测到黑色路线的偏转方向，但由于舵机的滞后性，使得车模在转弯过程中时常偏离跑道，且速度越快，偏离越远，极大限制车模在连续弯道上行驶的最大时速，使得车模全程赛道速度很难进一步提高。为了减小舵机响应时间，在遵守比赛规则不允许改造舵机结构的前提下，利用杠杆原理，采用加长舵机力臂的方案来弥补这一缺陷，加长舵机力臂示意图如图4所示。
增量式编码器的工作原理与使用方法
增量式编码器的工作原理与使用方法 1．工作原理 旋转编码器是一种采用光电等方法将轴的机械转角转换为数字信号输出的精密传感器，分为增量式旋转编码器和绝对式旋转编码器。 光电增量式编码器的工作原理如下：随转轴一起转动的脉冲码盘上有均匀刻制的光栅，在码盘上均匀地分布着若干个透光区段和遮光区段。 增量式编码器没有固定的起始零点，输出的是与转角的增量成正比的脉冲，需要用计数器来计脉冲数。每转过一个透光区时，就发出一个脉冲信号，计数器当前值加1，计数结果对应于转角的增量。 增量式编码器的制造工艺简单，价格便宜，有时也用来测量绝对转角。 2．增量式编码器的分类 1）单通道增量式编码器内部只有一对光电耦合器，只能产生一个脉冲序列。 2）AB相编码器内部有两对光电耦合器，输出相位差为90°的两组脉冲序列。正转和反转时两路脉冲的超前、滞后关系刚好相反。由下图可知，在B相脉冲的上升沿，正转和反转时A 相脉冲的电平高低刚好相反，因此使用AB相编码器，PLC可以很容易地识别出转轴旋转的方向。 需要增加测量的精度时，可以采用4倍频方式，即分别在A、B相波形的上升沿和下降沿计数，分辨率可以提高4倍，但是被测信号的最高频率相应降低。 3）三通道增量式编码器内部除了有双通道增量式编码器的两对光电耦合器外，在脉冲码盘的另外一个通道有1个透光段，每转1圈，输出1个脉冲，该脉冲称为Z相零位脉冲，用 做系统清零信号，或坐标的原点，以减少测量的积累误差。 2．编码器的选型 首先根据测量要求选择编码器的类型，增量式编码器每转发出的脉冲数等于它的光栅的线数。在设计时应根据转速测量或定位的度要求，和编码器的转速，来确定编码器的线数。编码器安装在电动机轴上，或安装在减速后的某个转轴上，编码器的转速有很大的区别。还应考虑它发出的脉冲的最高频率是否在PLC的高速计数器允许的范围内。 3．编码器与PLC高速计数器的配合问题 以S7-200为例，使用单通道增量式编码器时，可选高速计数器的单相加/减计数器模式（模式0~5），可细分为有/无外部方向输入信号、有/无复位输入和有/无启动输入信号。 使用AB相编码器时，高速计数器应选A/B相正交计数器模式（模式9～11），可以实现在正转时加计数，反转时减计数。 4．怎样判断AB相编码器是正转还是反转? S7-200的高速计数器用SM区中的当前计数方向状态位来指示编码器的旋转方向。如果编 码器输出脉冲的周期大于PLC的扫描循环时间的两倍，通过在B相脉冲的上升沿判断A相 脉冲信号的0、1状态，可以判断编码器旋转的方向。
编码器工作原理
的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器、等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，也能得到一个速度信号，这个信号要反馈给器，从而调节的输出数据。故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电路来处理。编码器pg接线与参数与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。 按照工作原理编码器可分为增量式和绝对式两类。是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。 旋转增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。 绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。 由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接芯数多，由此带来诸多不便和降低可靠性，因此，绝对编码器在多位数输出型，一般均选用串行输出或型输出，德国生产的绝对型编码器串行输出最常用的是SSI（同步串行输出）。
运动控制-M法T法测速单片机程序设计
M法、T法测速单片机程序设计 摘要 本设计为M法、T法测速的单片机程序设计。使用STC89C52单片机作为控制器，使用该单片机的外部中断和定时器对编码器的输出的脉冲进行采样来计算出电机的转速。可以使用按键输入来调整M法、T法测速法中Z、Tc和Tt等参数以及测速方法的选择，以此来增强本设计的适应性。参数选择结果和电机转速计算结果均显示在LCD1602上。 关键字：STC89C52，M法、T法测速，LCD1602，电机转速 Ⅰ
