浅谈漏电断路器的常见问题及解决办法

【摘要】国内外多年的运行经验表明，推广使用漏电断路器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。本文总结了4种造成漏电断路器出错的原因，对其进行了分析，并提出应采取的措施。

【关键词】漏电断路器；常见问题；解决办法

目前，我们大都选用DZ20L系列四级漏电断路器作为漏电总保护。在安装使用的过程中，由于部分漏电断路器频繁的误动作而无法正常供电，工作人员因此拆除了其内部的漏电脱扣器，使漏电断路器丧失了漏电保护的功能。那么，是什么原因造成漏电断路器频繁的误动作？通过研究分析，认为存在的主要问题有。

安装使用的环境及条件达不到要求；额定漏电动作电流及分断时间选配的不合理；保护方式不完善；其它原因。

下面就存在的问题及其原因进行粗浅的探讨与分析，并提出应采取的措施。

1.安装使用的环境及条件达不到要求

根据目前掌握的情况看，漏电断路器安装使用的环境及条件达不到上述要求的主要原因是：

1.1现选用的漏电断路器，并非是按照我国北方气候条件与制造厂家协商定制的

我国北方冬季气候寒冷，气温低且持续时间长。低温，可使漏电断路器的制造材料收缩，变硬发脆，使机械性能和电性能变坏，特别是电子元件可能失去原有功能，导致误动或拒动。

1.2有部分低压线路与6KV或10KV线路交叉穿过

有大部分的漏电断路器是与计费电能表安装在同一箱内。根据电工原理右手螺旋定则可知：载流导体的四周伴有与电流成正比的交变磁场，而且愈靠近载流导体磁场强度愈强，因此位于强载流导体附近漏电断路器中的零序电流互感器就会形成磁分路，从而打破了原有的磁平衡状态,导致漏电断路器的误动作。

针对以上存在的问题，应采取的措施。

1.2.1与制造厂家联系协商，定制能够在－20℃及以下气温条件下正常工作的漏电断路器。

万能断路器说明书..

智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为 Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

漏电保护器跳闸6种常见问题排查解决方法

漏电保护器不同于断路器和隔离开关。断路器除了有分合电路功能外，还具有短路保护功能。隔离开关只有分合电路功能。漏电保护器除了分合电路功能，并有短路保护功能外，还具有漏电保护功能（漏电电流在30mA——500mA不等）。建筑供配电系统多采用TN—C—S系统。一般设置两级漏电保护开关。第一级设置在电源进户处的总开关处，即电源进户处的总开关选用漏电电流值为300mA——500mA的4级（L1、L2、L3和N线）的漏电开关；第二级设置在用户开关箱中的插座回路（悬挂式空调回路允许不设置漏电开关），选用漏电电流值为30mA的2级（L1或L2或L3和N线）的漏电开关。从而防止了用电人员触电事故的发生及提高了建筑供配电系统安全运行的可靠性。漏电保护开关故障跳闸后，万万不可将漏电保护开关的漏电流检测环节摘掉。应根据故障跳闸现象，分析故障跳闸原因，找出解决故障方法。漏电开关故障跳闸现象大致有6种：第1种，用电设备本身绝缘损坏，导致用电时发生漏电开关故障跳闸现象；第2种，线路潮湿绝缘强度降低，导致非用电时漏电开关故障跳闸现象；第3种，人身意外触电，导致漏电开关故障跳闸现象；第4、5、6种，施工安装时接线不正确，导致用电时发生漏电开关故障跳闸现象。详细分析如下↓↓↓ 第1种：用电设备本身绝缘损坏而漏电（设备中的N线与PE线短接）。如图1所示。故障现象：插座回路用电时，插座回路漏电开关跳闸。故障原因：经分析线路接线正确无误，故判断为用电设备本身绝缘损坏而漏电（设备中的N 线与PE线短接）。解决方法：更换或维修用电设备。第2种：线路潮湿绝缘强度降低。如图1所示。故障现象：不用电时，也出现AL1中的总漏电开关或插座回路漏电开关跳闸。故障原因：经分析，线路潮湿绝缘强度降低，导致漏电流超过了漏电开关允许漏电流值。也可能因线路短路所致。解决方法：烘干线路，提高绝缘强度。检查线路若是短路所致，排除短路故障。第3种：有人触电，出现AL1中的总漏电开关或插座回路漏电开关跳闸。如图1所示。故障现象：AL1中的总漏电开关或插座回路漏电开关跳闸。

漏电开关的漏电保护原理

漏电开关的漏电保护原理漏电保护器的工作原理是：将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电保护开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。在上述UPS前面加漏电保护开关，尽管UPS无漏电现象，但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。

漏电将火线零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣.原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路.

智能塑壳断路器使用说明书

FDDZ20LE（DZ）系列带自动重合闸功能漏电保护断路器使用说明书广东佛电电器有限公司

1.用途 FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。 FDDZ20LE（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。本产品执行GB14048.2/IEC60947-2标准。 2. 使用环境和工作条件 a.周围空气温度;上限不高于+60℃，下限不低于-5℃，24h的平均值不超过35℃。 b.海拔：安装地点的海拔不超过2000m c.大气条件：大气的相对湿度在周围最高温度为+40℃时不超过50%：在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。 d.污染等级：3级。 e.安装类别：III类 f.安装场所的外磁场在任何方向不超过磁场的5倍。 3. 型号及其含义

4. 主要技术性能 4.1主要技术参数见（表2） FD 企业代号 DZ20LE 智能漏电保护断路器（DZ ）壳架等级电流（A ） -□□□

4.3 产品功能剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。20～60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。进线过压：断路器进线任一相电压超过设定档位时，3S内分闸保护，电压恢复正常，自动重合闸。进线欠压：断路器进线任一相电压低于设定档位时，6S内分闸保护，电压恢复正常，自动重合闸。进线缺相：断路器进线任一相电压低于50V时，6S内分闸保护，无自动重合闸。负载过流：以壳架等级电流执行负载过流分闸保护，无自动重合闸。负载短路：以壳架等级电流执行负载短路分闸保护，无自动重合闸。进线断零：进线侧零线断开后，三相电压不平衡达到一定值，断路器分闸动作，恢复后，自动重合闸。手动分合：带手柄装置，可手动分合闸。检修时，确保断路器明显断开，并不受电动控制。电动合闸：正常运行时，对可允许自动重合闸的线路故障分闸，能电动自动执行合闸。分合信号：把断路器运行分合状态以无源一组转换触点的形式输出。外控分合：断路器分合闸控制可由外置按键控制，只能外接无源独立按键（钮）。实时数据：显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。运行参数：各保护动作值可分别多档设置，查询显示各当前执行参数。历史记录：动作信息记录可追溯查询历史分合闸原因等信息。故障自诊：断路器重点关键器件和机构采取了比较完善的自检功能，出现故障以代码显示警告。后备保护：当指令分闸没能执行成功时，自动启动后备分闸执行机构，不再执行自动重合闸指令。过流可调：可设定断路器壳架电流等级以下的过载保护动作电流值，分闸动作后，无自动重合闸。显示界面：断路器系列有数码管和液晶屏两种显示方式供选择。参数设定：断路器系列有功能档位拨码开关和菜单按键两种设置方式供选择。

选择漏电断路器的方法.

漏电断路器是电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类，而电流型又分为电磁型和电子型两种。下面就让艾驰商城小编对选择漏电断路器的方法来一一为大家做介绍吧。 1、一定要选用质量较好的漏电断路器。目前国内市内上漏电断路器的产品很多，有国产的，有合资的，也有进口的，在选用时一定要注意。 2、漏电断路器的额定脱扣电流（Io）一般选为大于等于正常动作电流的1.3倍为宜（此时即可躲过气体放电灯的起动过程）。 3、漏电断路器的额定漏电不动作电流（IΔo）一般要大于系统正常泄漏电流的2倍。因为一般漏电断路器的额定漏电不动作为0.5Δo。 4、选择正确的安装部位。在路灯控制箱内安装漏电断路器应装在各分支回路上，千万不要装在总干线上。因为在总干线上的正常泄漏电流是各分支回路的和，其数值较大，将使漏电断路器无法正常工作。再则各分支回路有电保护后，总干线也无必要再设此保护。 5、接线要正确。漏电断路器选择正确只是第一步，如果施工时接线错误，也将无法投运。具体要注意以下几点： ①不论是TN系统还是TT系统，几是带电载流导体（N线为载流导体）必须穿过漏电断路器，而保护线PE则不允许穿过。 ②经过漏电断路器的N线必须对地绝缘良好。 ③相邻回路的零线千万不要接错，否则无法投运。 6、对TT系统每根灯柱处需做接地。其接电阻应附合Rd?IΔo≤50V式中Rd 为接地体的接地电，IΔo为漏电断路器的额定漏电电流，若IΔo=100mA。按上式计算Rd≤10Ω。因为在苏州地区一般打一根接地极就可达到上述要求。艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/4e329426.html,/

馈电开关漏电原理及设置方法

KBZ16-400(200)/1140(660)矿用隔爆型真空馈电开关漏电保护工作原理及设置方法总开关漏电保护和漏电闭锁工作原理：总开关漏电保护：当馈电设置为总开关时，漏电保护使用附加直流方式监测电网三相对地绝缘电阻。附加直流回路为：36V直流电源正极--35#线和扭子开关接点，保护器R0输入端--保护器内部--RON输出端--大地、电缆三相对地绝缘电阻--三相电抗器--R1--36V电源负极形成回路。当电缆三相对地绝缘电阻小于整定值时保护器内部继电器J1释放，接通分闸继电器HK2，馈电开关显示漏电。漏电闭锁：采用附加直流工作原理，保护电路同漏电保护。分开关漏电保护（功率方向型）工作原理：当馈电开关设置为分开关时，漏电保护采用基于零序电压和零序电流的保护方式。当电网发生漏电故障时，互感器上会产生零序电流，零序电流经54#、55#接线端子输入给保护器，与此同时，零序变压器BK2二次侧会产生零序电压，并经U0、U0N接线端子输入给保护器。保护器将采集到的零序电流值和零序电压值与保护器设定值比较，并判断零序电压和零序电流之间的相位角。当零序电流值和零序电压值大于设定值，同时零序电流相位角滞后零序电压53°―218°时（保护器程序已设好此参数，无法更改），保护器做出漏电故障判断，其继电器J1释放，接通分闸继电器HZ2，于是断路器失压线圈S失电

释放，而脱扣线圈F得电带动断路器分闸机构动作，断路器跳闸。与此同时，保护器液晶显示屏显示故障类型为“选漏”（故障界面参见图1），保护器面板上“选漏”故障指示灯通电发出红光，给出故障指示信号。图1选漏故障显示界面图2跳闸投退界面注意事项： 1、一个系统中最多允许一台馈电开关设为总开关，他的下级开关都应设为分开关，并应设置总开关的漏电检测延时时间，通常设为0.2s。若总开关下有多级分开关，那么分开关应设置“选漏延时”，各级延时的级差时间为0.2s。 2、若馈电开关是安装在移动变电站下级，那么低压保护箱为总开关，馈电开关应设置为分开关。 3、作为分开关使用时，若发现零序电流值过小，无法实现选择性漏电保护，可以通过增加分布电容来补偿零序电流，我公司可以提供0.22uF的补偿电容器。分开关选择性漏电保护参数的整定方法：出厂时，监视电压（零序电压）默认值为5V。监视电流（零序电流）

DZ15LE漏电断路器使用说明

DZ15LE系列漏电断路器使用说明一、用途 DZ15LE系列漏电断路器主要适用于交流380V或220V（按产品额定电压规定），50Hz的配电网络中，主要用来对有致命危险的人身间接接触电及线路，本产品符合国家标准GB14048.2-94。二、使用条件原则上本产品适用于室内使用，当户外使用时，必须安装在配电箱内，还应有良好的防雨、防雷、防潮湿等条件。 1、海拔高度不超过2000米； 2、环境温度-5—40℃； 3、空气相对湿度不大于85％，日平均温度不超过25℃； 4、大气相对湿度在周围空气温度为40℃时不超过50％。 5、在产品表面不准产生凝露。 6、产品应垂直安装，倾斜不得超过5度，无冲击振动的地方； 7、产品必须远离电磁场及有害、有腐蚀性气体的环境； 8、没有雨雪侵袭的地方。三、主要技术性能 1、断路器额定电流：3 2、40、6 3、100等规格; 2、极数：2 、3 、4极； 3、断路器的短路瞬时动作电流按10倍额定电流整定。 4、断路器的过电流脱扣器在周围介质温度为+25℃，从冷态开始各极同时通电，其动作特性为： A：1.05倍额定电流1h内不动作。 B：1.30倍额定电流1h内动作。 5、在国家标准条件下，断路器的电寿命为5000次；机械寿命为10000次 6、漏电动作基本参数

四、使用与维护 1、漏电断路器的漏电、过载、短路保护特性由制造厂制定，使用过程不允许随意调整，免致影响性能。 2、在合闸通电状态下按动按钮，以此检查漏电断路器的脱扣功能正常与否，为确保运行正常，必须定期（每星期）试跳一次。同时，在新装机停用再启用前均检查漏电断路器确能正常工作方可使用。 3、漏电断路器经常自动跳闸，应严格检查相线对地泄露电流是否超过规定动作电流值，并查找排除电路故障后，须将操作手柄往下扳动至“分”位置，使机构进入“再扣”后，才重新合闸操作。 4、漏电断路器因短路断开，应检查触头是否烧毁及磨损情况，如烧毁严重或出现凹坑时需重拆修理才能使用。漏电断路器如有故障，请用户不要自行拆卸，应尽快送回厂家修理，如具有维修能力，亦应先征得厂家同意，免致因参数不符合而发生危险。五、注意事项 1、本产品三包一年，如属产品质量问题实行包退、包修、包换，如因用户使用不当而造成损坏可代为修理，只收材料费（外地收回运费），漏电断路器如有故障，请不要自行打开（分体机指漏电保护部分），外壳一经拆开，本厂不负任何责任。 2、用户在使用本产品时，因违反产品的使用规定而发生一切事故，责任不在厂家及保险部门规定的保险范围之内。

漏电断路器常见问题

漏电断路器常见问题问：漏电断路器是否可以采用下进线？答：漏电断路器上方的接线端作为电源的进线通常叫做电源端，下方的接线端通常作为负载的连接叫做负载端。那么能不能把电源接在负载端，而把负载接在电源端呢？不行。因为在我国现阶段，触电保护领域使用最广泛的就是电子式漏电断路器，由于电子式漏电断路器的脱扣线圈只有在得到动作信号的时候瞬时带电，当漏电断路器分断电路后脱扣线圈即刻断电。如果把漏电断路器上进线和下进线接反，造成漏电断路器动作后，电压依然加在脱扣线圈上，就会烧毁线圈，使整个漏电断路器丧失漏电保护功能。问：已经安装了漏电断路器，开关也是好的，为什么短路时电器设备还会被烧毁？答：漏电开关分为两大类，一类是漏电保护功能和过电流保护功能相结合的产品，另一类是仅有漏电保护功能的产品。前者在设计和制造中已经考虑短路保护，具有高分断能力，能分断短路电流，而且如线路中发生漏电，能够正常切断电源起到保护作用；后者只能在线路产生漏电时切断正常负荷电流，本身没有过电流保护功能，因此通常要与熔断器配合使用，由熔断器切断短路电流。如果选用后一种产品，而没有加装熔断器，结果线路短路时漏电开关不能分断，电器设备会被烧毁。问：线路的电流较大，又没有与之相适应的电流等级的漏电断路器，能否将漏电断路器并联使用？答：不能并联使用。因为每次流过的电流不可能相等，这就会产生电流差，使通过零序电流互感器的电流不再平衡，导致漏电断路器动作。如果两个断路器仅一个漏电断路器动作，那么全部电流流至另一个漏电断路器上，若这一个漏电断路器不带过载保护，就会发生烧毁现象。问：动作电流越小的漏电断路器是不是越好呢？答：要视具体情况而定。我们不能将漏电动作电流选得太大（不能起有效保护），又不能选得太小（经常动作切断电源，影响正常使用）。对于触电危险性高的场合，应选用高灵敏度、快速型漏电保护装置（漏电动作电流不宜超过10mA）。对于其他场所，应视其工作场所危险性的大小，安装漏电动作电流为10mA～30mA的快速型漏电保护装置。选择漏电动作电流还应考虑误动作的可能性。漏电断路器应能避开线路不平衡的泄漏电流而不动作，还应能在安装位置可能出现的电磁干扰下不误动作。选择漏电动作电流还应考虑漏电断路器制造的实际情况。问：断路器是好的，使用电器时为何老跳闸？答：这主要要考虑到常见的几个因素：（1）电器设备是不是无线电高频发生源，对于电子式漏电断路器，会在零序电流互感器中感应出电信号，使开关动作。（2）漏电断路器负载侧的开关电器合闸不同步引起。不同步合闸时，首先合闸的一相可能产生足够大的泄漏电流，使开关动作。（3）是不是由于工作零线与保护零线共用且保护零线由断路器的负载侧的零线引出而引起的。漏电断路器的负载侧的零线接地，会使正常的工作电流直接通过保护零线接地而不经过工作零线，使开关漏电保护动作。问：为什么漏电断路器使用不久就发生拒动作？答：首先是漏电动作电流选择不当，断路器动作电流选择过大或整定过大都将造成断路器拒动作。其次是产品质量低劣，互感器二次回路断路等质量缺陷可造成断路器拒动作。最后还应看一下是不是安装接线的错误。智能型万能式低压断路器主要技术性能本文以DW45系列为例介绍智能型万能式低压断路器主要技术性能

自动重合闸漏电保护断路器

FO.DIAN FDDZ20LE (DZ)系列带自动重合闸功能漏电保护断路器使用说明书广东佛电电器有限公司

1. 用途 FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。 FDDZ20L（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。本产品执行GB14048.2/IEC60947-2标准。 2?使用环境和工作条件 a. 周围空气温度；上限不高于+60C,下限不低于-5 C, 24h的平均值不超过35C。 b. 海拔：安装地点的海拔不超过2000m c. 大气条件：大气的相对湿度在周围最高温度为+40C时不超过50%在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25C时，该月的月平均最大相对湿度为90%并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。 d. 污染等级：3级。 e. 安装类别：山类 f. 安装场所的外磁场在任何方向不超过磁场的5倍。 3.型号及其含义 FD DZ20LE （DZ）- □□口壳架等级电流（A）智能漏电保护断路器企业代号

4?主要技术性能 4.1主要技术参数见(表2) 4.3产品功能剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。20?60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。

漏电断路器小知识

漏电断路器小知识漏电断路器的拒动作与误动作漏电断路器的拒动作主要原因有以下几种： 1、在TN-C-S系统中，如果检测电路在TN-C段PEN线与L线之间，所以在TN-S 段的PE线上的漏电，漏电断路器会拒动作； 2、在TN-S系统中，由于电路安装人员把N线接入开关，如果在N线断路，在L线出现漏电时，由于检测电路不会检测到漏电信号，漏电断路器会出现拒动作； 3、在TN-C-S系统中，由于电路安装人员把N线与PE线接在一起，如发生漏电，漏电断路器会出现拒动作； 4、在安装使用时，由于漏电断路器灵敏度选择过低，而实际产生的漏电值没有达到规定值，也将拒动作；漏电断路器的误动作主要原因有以下几种： 1、在TN-C-S系统中，由于电路安装人员把PE线和N线接反，将引起误动作； 2、在照明与动力合用的三相四线制电路中，错误的选用了三极漏电断路器，负载的零线直接在保护器的电源侧而引起误动作； 3、漏电保护器附近有大功率电器，当电器开合时产生电磁干扰会引起误动作； 4、相线与零线的绝缘电阻太低，部分电流经漏电处泄露大地，使电路正常时通过零序电流互感器的电流矢量和不为零而引起误动作； 5、用电设备外壳的PE线与工作中性线相连时，引起误动作； 6、经过三相漏电保护器的三相电源线未按照同一方向通过零序互感器，导致误动作； 7、在安装使用时，由于漏电断路器灵敏度选择过高，也将误动作。漏电断路器小知识:六个为什么？漏电断路器小知识一问：漏电断路器是否可以采用下进线？答：漏电断路器上方的接线端作为电源的进线通常叫做电源端，下方的接线端通常作为负载的连接叫做负载端。那么能不能把电源接在负载端，而把负载接在电源端呢？不行。因为在我国现阶段，触电保护领域使用最广泛的就是电子式漏电断路器，由于电子式漏

空气开关与漏电保护器的工作原理

漏电保护器原理：所谓漏电就是流入的电流和流出的电流不等，意味着电路回路中有其它分支，可能是电流通过人体进入大地。根据这个原理设计漏电保护。漏电保护器接入端有“火”“零”两根线。如果“火”和“零”线流过的电流不等，那么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）。保护漏电流在30mA 以下。空气开关原理：空气开关就是过载保护，当回路电流超过规定负载，空气开关自动短路（跳闸）。空气开关一般有单独“火”线接入保护，也有“火”“零”接入同时保护。两者各自实现的功能不同，不能互相代替！漏电保护器主要实现的是检测家庭供电回路中，有没有非正常电流。所谓非正常电流，指的是没有通过“火线→用电设备→零线”回路的电流，对于这种电流，保护器认为是漏电，它有可能是人触电造成的，也有可能是线路由于受潮对地漏电造成的。如果上述非正常电流超过一定额度（通常阈值高为20mA）时，保护器就起控，断开供电回路。保护器一定程度上减少了保护人触电的危险。有的漏电保护器也有类似保险丝的功能，即总电流超过一定值时，保护器起起控。但漏电保护器的起控，是通过控制某个开关断开来实现的，它不能保证在整个供电回路出现短路时开关触点还能断开。而实现任何方式下电流超标时都能断开功能的，只有保险丝。所以，即使在电力系统中，各种自动控制和保护装置，也不能完全取代保险丝（在电力系统中，称作断路器）。艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/4e329426.html,/

万能断路器说明书

人生不能留遗憾人生不能留遗憾人生不能留遗憾人生不能留遗憾智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为

Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。 2.2主要技术参数见表1 表1主要技术参数 2 .3主要技术性能 2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。表2控制器保护特性的电流整定值范围及准确度

浅谈漏电断路器的常见问题及解决办法

浅谈漏电断路器的常见问题及解决办法【摘要】国内外多年的运行经验表明，推广使用漏电断路器，对防止触电伤亡事故，避免因漏电而引起的火灾事故，具有明显的效果。本文总结了4种造成漏电断路器出错的原因，对其进行了分析，并提出应采取的措施。【关键词】漏电断路器；常见问题；解决办法目前，我们大都选用DZ20L系列四级漏电断路器作为漏电总保护。在安装使用的过程中，由于部分漏电断路器频繁的误动作而无法正常供电，工作人员因此拆除了其内部的漏电脱扣器，使漏电断路器丧失了漏电保护的功能。那么，是什么原因造成漏电断路器频繁的误动作？通过研究分析，认为存在的主要问题有。安装使用的环境及条件达不到要求；额定漏电动作电流及分断时间选配的不合理；保护方式不完善；其它原因。下面就存在的问题及其原因进行粗浅的探讨与分析，并提出应采取的措施。 1.安装使用的环境及条件达不到要求根据目前掌握的情况看，漏电断路器安装使用的环境及条件达不到上述要求的主要原因是： 1.1现选用的漏电断路器，并非是按照我国北方气候条件与制造厂家协商定制的我国北方冬季气候寒冷，气温低且持续时间长。低温，可使漏电断路器的制造材料收缩，变硬发脆，使机械性能和电性能变坏，特别是电子元件可能失去原有功能，导致误动或拒动。 1.2有部分低压线路与6KV或10KV线路交叉穿过有大部分的漏电断路器是与计费电能表安装在同一箱内。根据电工原理右手螺旋定则可知：载流导体的四周伴有与电流成正比的交变磁场，而且愈靠近载流导体磁场强度愈强，因此位于强载流导体附近漏电断路器中的零序电流互感器就会形成磁分路，从而打破了原有的磁平衡状态,导致漏电断路器的误动作。针对以上存在的问题，应采取的措施。 1.2.1与制造厂家联系协商，定制能够在－20℃及以下气温条件下正常工作的漏电断路器。

断路器的工作原理

塑壳式断路器的主要特性 (1)额定极限短路分断能力Icu 断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。Ics 作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。对塑壳式断路器而言，应有足够的Icu，能够分断短路电流使开关跳闸。按规定塑壳式断路器的Ics只要大于25%Icu就算合格。而目前市场上断路器的Ics大多数在(50％—75%)Icu之间，所以对供电要求不高的配电系统，只须考虑Icu。 (2)限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力。断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。(3)短路保护短路保护就是短路瞬时跳闸。要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。 (4)过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。过载有个热量积累的过程，保护动作不需要过于迅速。对于短时过电流，保护不应该动作。 (5)隔离功能隔离功能就是要求断路器断开后的泄漏电流不致对人身和设备产生危害。多次短路跳闸后开关性能下降，泄漏电流会增大。对人体而言30mA以下为安全漏电电流，而在恶劣的环境中，超过300mA的泄漏电流持续2小时以上，就可能使绝缘损坏发生相地短路进而引发火灾。 (6)漏电保护漏电器有热磁式和电子式2种，相比而言电子式漏电器具有体积小、精度高、灵敏度高的优点，但其抗干扰能力较差。目前电子式漏电保护器占据主流，当漏电电流达到整定值时，执行电路接收零序电流互感器二次侧的感应电压信号，驱动转换触点输出漏电保护信号，使脱扣器动作切断电源。一般终端开关的整定漏电脱扣电流为30mA、上一级支路开关的整定值为300mA。起火危险性大的电弧性短路难以被短路保护有效切断，而漏电器可以可靠的断开接地故障，防止人身触电和相地短路故障的发生。 2塑壳式断路器标准与认证 (1)标准有：IEC标准和相对应的中国低压电器基本标准GB。目前我国的低压电器产品标准正朝等效采用及等同采用IEC标准方向靠拢。 (2)质星体系认证有：IS0国际质量体系认证、船级社ISO质量体系认证。船级社认证对电器产品可靠性、防潮、抗振动等有极其严格的要求，只有通过该认证的产品才可以船用。(3)安全认证是按区域划分的，影响较大的有：美国UL认证、中国cqc中心3c认证、欧洲联盟CE认证。凡是在中国境内销售的产品必须通过ccc认证。 3选购指南 (1)首先根据具体使用条件选择类别，再按电路的额定电流及对保护的要求来确定具体参数。当额定电流在630A以下，短路电流不大大，首选塑壳式断路器。额定电流比较大，可以选用框架式断路器(ACB)，当然也可以用那些性能好的?塑壳式断路器代替。对短路电流特别

漏电保护器常见的故障与处理

漏电爱护器常见的故障与处理漏电爱护器又称漏电爱护开关，是一种新型的电气安全装置，其要紧用途是：（1）防止由于电气设备和电气线路漏电引起的触电事故。（2）防止用电过程中的单相触电事故。（3）及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾事故。（4）随着人们生活水平的提高，家用电器的不断增加，在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不利而造成的人身触电和火灾事故，给人民的生命和财产带来了不应有的损失，而漏电爱护器的出现，对预防各类事故的发生，及时切断电源，爱护设备和人身安全，提供了可靠而有效的技术手段。 DBL－5型漏电电流淌作爱护器在我市已推广使用4年，具有质量可靠、性能稳定、故障率低等特点，深受宽敞农村用户的欢迎。现向读者朋友介绍其常见故障(包括外部)的查找与处理方法。 1 送不上电故障速查与处理 1.1 通过校试的新装爱护器送不上电的处理方法 1.1.1电源指示灯亮(绿色发光二极管)，已拆除全部负荷出线送不上

电。检查爱护器所配接的工作电压是否与进线端子上方所标注的“380V 进”错接为220V，检查接触器线圈及接头是否正常，假如接错或线圈开路将造成接触器无法运行。处理方法是：调整接线，并将接线端子(包括出线)螺丝上紧，以免接触不良造成工作失误。 1.1.2电源指示灯、跳闸指示灯(红色发光二极管)同时亮，拆除全部负荷出线，送不上电。应检查零序电流互感器的穿线方法是否正确。常用的方法是接地线穿入法和三相四线穿入法(依照负荷性质及多级爱护也可使用三相三线穿线法，该型号爱护器若220V进线还可使用单相两线穿入法)，若将接地线法误穿入零线或三相四线法的零线、火线穿入零序电流互感器的方向不一致，将造成爱护器送电即动作。处理方法是认清接地线(由接地极引至中性线上的线)和零线(由变压器中性点引出的中性线)，纠正零序电流互感器穿线，三相四线法应将四根线同方向穿入。 1.1.3以上拆除出线检查仍找不到故障，请查找操纵柜(开关柜)或配电板上的照明灯、指示灯、仪表、临时照明灯等用电是否跨接在零序电流互感器两侧，即同一负载的火线、零线，一根接在零序电流互感器之前，一根接在零序电流互感器之后。处理方法是：调正接线，同一负载的接线应统一接在零序电流互感器前或后。 1.1.4不带负荷(空载运行正常、带负荷送不上电)，负荷出线漏电或火线直接接地。处理方法是：如漏电不太严峻可增大爱护器的动作电流值来解决，关于火线直接接地故障可使用接地故障寻址仪等仪器查找，无

漏电保护器的工作原理图解

————————————————————————————————作者：————————————————————————————————日期：

漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号，各不相同。比如，常用的DZ第列的漏电保护器，开关断开时只断开相线，零线仍然通的。用万用表量一下就能知道。漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。漏电保护器的工作原理是：将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接. 当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零（电流是有方向的矢量,如按流出的方向为“＋”,返回方向为“－”,在互感器中往返的电流大小相等,方向相反,正负相互抵销）.由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行. 当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点（并未经电流互感器）,致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零）,

一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。（下附原理图）漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。其工作原理流程如下：

正泰系列断路器说明书

断路器的几大功能： A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。 B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。 C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。 1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线

双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。家庭用电路的配置方法为： 1、总开关一回路 2、照明一回路 3、客厅、卧室插座一回路 4、厨房、卫生间插座一回路 5、每个空调各一回路空调如何换算功率及匹配断路器空气开关 1匹=750W 1.5匹=1.5×750W=1125W 2匹=2×750W=1500W 2.5匹=2.5×750W=1875W 此计算法以此类推。 1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。 2例：3匹空调应选择多少A的空气开关？（220V电压） 750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。 3例：5匹空调应选择多少A的空气开关？( 380V电压) 750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培) 安装或施工说明: 1.、按产品说明书进行安装。 (1) 应安装在干燥、清洁的地方。不能装在露天和潮湿地方，不能装在灰尘多、受烟薰的地方。因为雨水、潮气或灰尘、烟雾侵入漏电开关，能使金属件生锈动作不灵、绝缘降低，或使电子元件受到腐蚀，致使整机过早损坏。 (2) 漏电开关的进、出线不可接反。因为进线接电源，当漏电开关跳闸后，其辅助电源亦断开，其内晶闸管瞬间导通不会损坏；若出线接电源，跳闸后辅助电源不能断开，晶闸管有一特性，就是导通后即使触发信号消失，仍旧保持导通状态，则晶闸管因较长时间导通而烧毁，整机因而损坏。 2、应由电工动手安装。因电工有一定的电气知识和电力工作经验，能选择恰当位置、安装正确、走线美观、出现问题可当即处理。 3安装中可能出现的问题及处理方法 (1) 按"试跳按钮"不会动作。检查电源和接线，若均无问题，则是漏电开关故障，应换新的。 (2) 安上后合上开关即动作，送不上电。先检查电源电压，看是否过压引起漏电开关动作；若电压正常，退掉负载线，若一开仍跳，系漏电开关故障，应换新的，若不跳，系被保护的线路泄漏过大，超过漏电开关的额定漏电动作电流。采购指南：（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。（2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

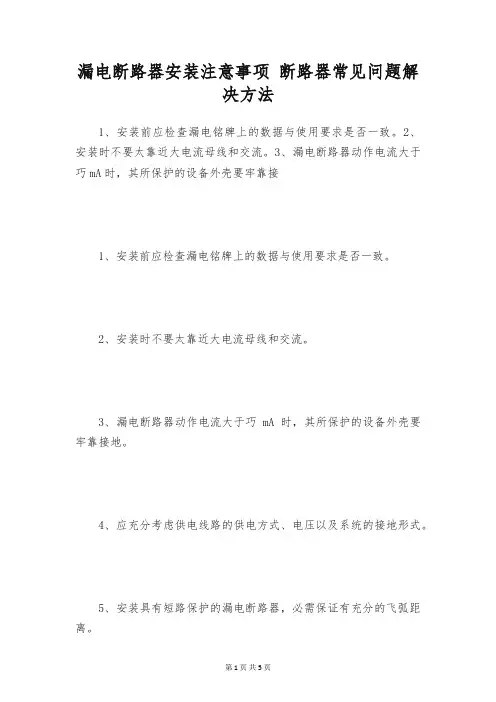

漏电断路器应用注意事项及常见故障处理正式版

Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.漏电断路器应用注意事项及常见故障处理正式版

漏电断路器应用注意事项及常见故障处理正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。漏电断路器主要功能是提供间接接触保护，常用于低压电路中作为防止人身触电和防止漏电引发的事故。一、漏电断路器的类型常用的漏电断路器分为电压型和电流型两类，而电流型又分为电磁型和电子型两种。电压型漏电断路器用于变压器中性点不接地的低压电网。其特点是当人身触电时，零线对地出现一个比较高的电压，引起继电器动作，电源开关跳闸。电流型漏电断路器主要用于变压器中

性点接地的低压配电系统。其特点是当人身触电时，由零序电流互感器检测出一个漏电电流，使继电器动作，电源开关断开。二、漏电断路器的选用原则 1．根据使用目的和电气设备所在的场所来选择漏电断路器用于防止人身触电，应根据直接接触和间接接触两种触电防护的不同要求来选择。 1）直接接触触电的防护因直接接触触电的危害比较大，引起的后果严重，所以要选用灵敏度较高的漏电断路器，对电动工具、移动式电气设备和临时线路，应在回路中安装动作电流为
