视频电子警察系统的施工方案
视频电子警察系统的施工组织设计

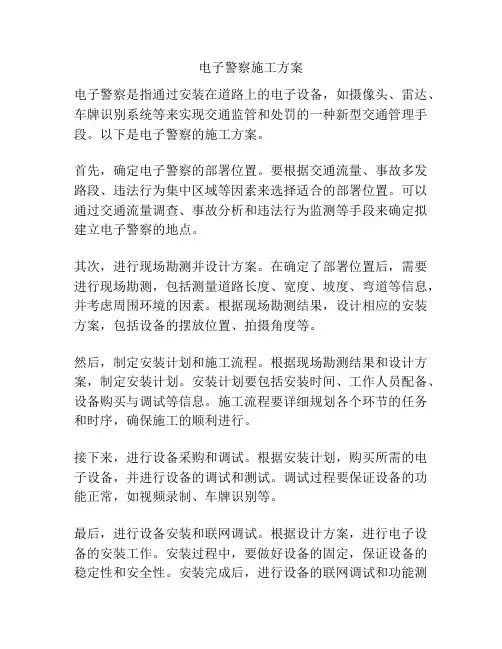

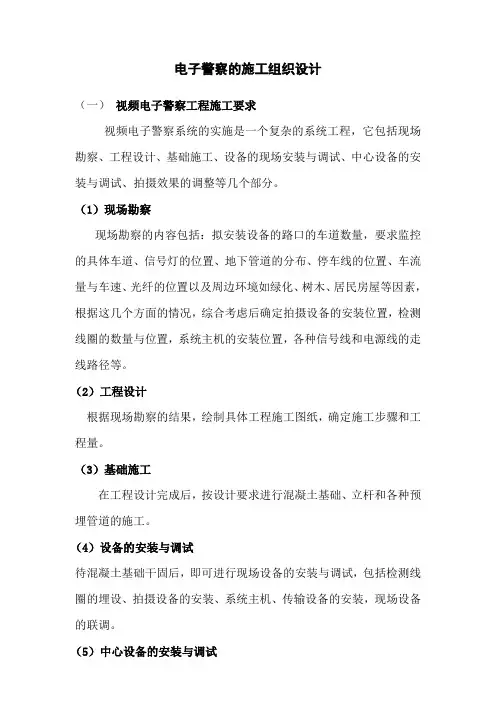

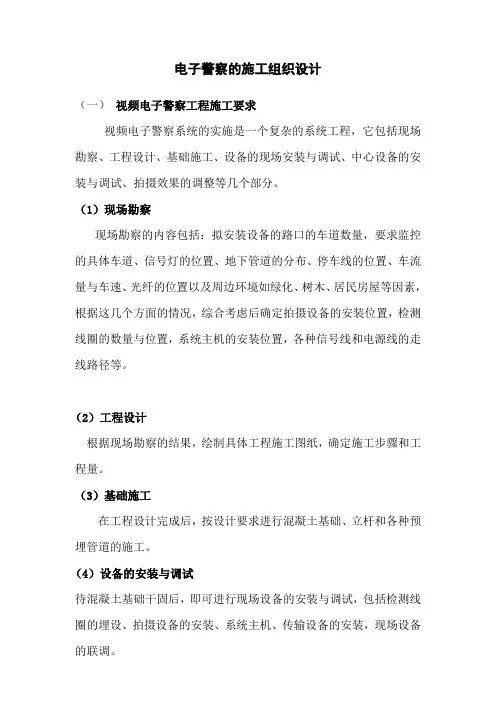

（一）视频电子警察工程施工要求
视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。
（1）现场勘察
现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。
（2）工程设计
根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。
（3）基础施工
在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。
（4）设备的安装与调试
待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。
（5）中心设备的安装与调试
中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安
装后进行调试。
（6）拍摄效果的调整
现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。
（二）视频电子警察系统基础施工要求
视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件及监控摄像机时，需要登高设备：高架车或梯子等。
1、基础施工任务
基础施工具体工作包括以下几项：
（1）开挖过路路面、敷设过街管道
（2）浇注辅助照明灯杆的混凝土基础。
（3）浇注摄像机杆混凝土基础。
（4）接线井的土建施工，混凝土基础与接线井之间的穿线管道施工及敷设。
（5）灯杆、摄像机杆、安装附件（摄像机底座包箍、灯具紧固件）的机械加工和制造。
（6）灯杆、摄像机杆的吊装。
2、基础施工要求
（1）照明灯杆的混凝土基础要求：
混凝土基础尺寸（具体工程参见相关图纸）
混凝土标号
（2）摄像机杆的混凝土基础要求：
混凝土基础尺寸（具体工程参见相关图纸）
混凝土标号
（3）灯杆、摄象机杆要求：
杆材尺寸、规格、加强筋结构（参见工程相关图纸）
杆材表面镀锌
杆件上必须留有进出线所用的预留孔
（4）灯杆，摄像机杆，接线井等构件之间必须留有穿线所用的铅丝。
（5）走线地沟采用十字路口的专用走线地井。
（6）立杆下部采用法兰盘与混凝土基础联接，地脚螺栓采用M18的4根或6根。基础中预埋3寸护套管，用于
穿线。
（7）接地柱采用45mm角钢，长度1500mm，与地脚螺栓用钢板或铜板联接，保证接头接触良好。
3、基础施工验收
基础施工完成后必须对照设计图纸进行质量验收，以检查：
(1)灯杆、摄像机杆的尺寸、强度、位置是否满足要求
(2)预留穿线孔的位置、尺寸是否合适
(3)各紧固件、附件的机械尺寸是否准确
(4)架线设施是否到位
如发现问题应及时返工，以免影响整个工程的质量。
4、线路施工规范
由于本系统安装在市区的十字路口，系统连接线路包括照明电源线、摄像机电源线、视频信号线、车辆检测信号线、多相位信号线等，其施工时应严格按下列要求执行：
（1）线路的应有利于缩短线路长度，便于施工和维修，减少与其它管线等障碍物的交叉。
（2）线路敷设采用地下埋线，具体选用应以当地的地形、地貌、建筑设施和用户要求来决定。
（3）采用地下埋线时应考虑：
必须采用金属管或聚乙烯管作为保护管道，在通过交通要道时，应穿钢管保护。
（4）采用架空走线时应考虑：（本次工程不采用架空方式）
由于电缆不能承受大的拉力，必须使用钢丝绳把电缆吊起来；
室外电线杆之间的距离按40m考虑，杆长一般为6m，杆埋深为1m；
用电缆挂钩把电缆卡挂在钢绳上。
同电压等级，不同电流类别的线路，在走线时不能穿在同一管内或线槽的同一槽孔内。各种电缆导线在敷设前必须用万用表测量导线的通断情况，如果电缆内部已经发生断路或短路，则不能使用。
在线路施工时严格防止电缆受到过大的张力，以免造成内部导线损伤和断裂。穿线使用的各种管道，必须在穿线前检查管内是否存在铁屑及毛刺。切断口应锉平，管口应光滑无毛刺，以防损伤导线。导线在穿线管内不得有接头或扭结。
导线的接头应在接线盒内焊接或用端子连接，严禁手拧接线。
5、车辆检测线圈埋设
（1）路面开槽
切割机的刀片厚度为5mm，切割深度为5cm。线圈的几何形状为矩形或平行四边形，四角要做切角处理。矩形线圈在车辆行驶方向上的长度为0.5m，矩形线圈的宽度视路面情况而定，一般必须占一个车道的70%。两个线圈之间的距离一般为1m。
（2）槽内下线
下线前必须对线槽进行清除杂质处理，以防埋线深度不够或导线架空。清除杂质的方法有机械方式和人工方式两种：机械方式是使用压缩空气来吹除槽内杂质，这种方式是比较干净、利索，但必须有空压机设备；人工方式使用专用工具对槽内进行清除。下线的线材必须为专用线材，按顺时针方向紧绕4-5匝。
（3）填补槽缝
线圈线敷设完毕后，切槽缝必须使用水泥、柏油、树脂胶等材料填实，线圈在槽内不得有任何松动现象。
6、电源电缆及红灯信号电缆的敷设
电源及红灯信号电缆采用埋地敷设方法，建议均采用聚氯乙烯护套电缆，导线截面1.5mm2，耐压大于750V。
电源及红灯信号电缆均引至接线井中，并预留从接线井到立柱基础再穿过立柱伸出1米的长度。
7、施工机械及安装设备
1、工程车
2、德国多马路面切槽机
3、日本牧田基础施工设备
4、德国博世电锤
5、台湾产电焊机
6、日本牧田切割机
7、对讲机
8、电子警察系统检测专用设备
9、施工安全防护设施
10、移动式空气压缩机
11、高空作业车
12、穿线器
13、风镐
施工组织
视频电子警察系统的实施是一个复杂的工程，它包括现场勘察、工程设计、基
础施工、设备现场安装调试、中心设备的安装与调试、拍摄效果的调整等几个部分。
1 现场勘察
本次工程是XX的重点工程，我公司勘察，主要内容包括：根据工程指定的路口位置，分别到现场勘察、测量路面的情况、路口安装电子警察的方向、车道、信号灯位置、已有地下管道的分布、停车线位置、系统主机安装位置、摄像机杆、辅助照明安装位置、车辆检测线圈埋设位置、信号线、电源线走线位置等。
.2 施工组织结构安排
（1）成立本次工程的项目领导小组。负责监督和指导工程项目经理部认真执行与用户所签定的工程合同。
（2）成立专门的工程项目经理部，负责在公司领导小组的直接领导下按照与用户签定的合同实施项目的全部工作。本公司各职能部门将对整个项目提供全力技术支持和后勤保障。
工程施工组织结构图
.3 施工组织人员职责
（1）项目经理全面负责项目经理部工作，项目总工程师和项目质量总监专责工程技术与工程质量并协调工程进度。施工组长则负责专项施工任务，并在项目部统一管理下协调工作。
（2）施工组任务划分
施工组按专业原则划分，组长负责本专业全范围全过程的施工工程数量、质量、进度、安全与其他施工组或外部结合部的衔接，不留缺口。
7.4 施工程序
（1）根据本工程施工环境，应设法保证公路交通，涉及公路交通的施工工序，如环型线圈埋设、横向电缆沟管建设等应尽可能安排在夜间施工。相应的车辆分流与安全措施同时设立。
（2）施工主程序
接受任务开工前准备全面施工阶段
前端系统调试中心设备调试系统联调与竣工
试运行最终验收7.5 施工准备计划表
（1）施工准备计划表
(2)计划投入的主要施工机械设备表
7.6 工程设计
根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。
（1）基础施工
在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预管道的施工，具体参见“基础施工方法与要求”。
（2）现场设备的安装与调试
待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线圈的埋设、拍摄设备的安装、传输设备的安装，现场设备的联调。
（3）中心设备的安装与调试
中心设备包括计算机、打印机和通信设备及通信软件和照片管理软件，安装后进行调试。
（4）拍摄效果的调准
现场设备安装完毕后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。
·
7.7 项目施工进度及安排
本次工程要求签定合同后6个月内完工（2011年10月30日前全部完成）。
7.8 基础施工
本次工程的基础施工包括过路地下管道埋设、非机动车道路面开挖、电子警察杆件及基础、部分卡口路口需感应线圈埋设、设备安装调试，工程中所有走线均采用地埋管方式。施工过程中不损坏路口设施的施工原则。
7.9 质量保证措施
在项目组织机构图中，项目经理是工程质量的第一责任人。
项目工程质量总监在项目经理的支持下，担任工程质量管理体系的领导和监督并对公司总部负责。
项目经理质量职责：
项目经理是公司法人代表在工程项目上的全权代理人。对工程质量管理负有直接责任。
必须精心组织，精心施工，正确处理质量与进度，质量与效益的辨证关系，不得以进度、效益压质量。
质量总监职责：
贯彻执行有关国家标准和各部有关施工及验收规范，贯彻国家有关工程质量的方针、政策和各种规章制度。贯彻执行招标文件技术要求和质量标准。
对施工中各个分项工程的施工质量进行监督和检查，并对各施工队、组进行有关质量方面的业务指导和帮助。
对现场进行勘察、调查、分析、提出保障质量的意见，确定保证措施。
对施工组提出质量评审意见，并进行质量一票否决权。
对工程质量中的隐患和缺陷，应及时向项目经理反映，促进解决，并有直接向公司总部汇报的合章权利。
认真学习有关国家标准和施工验收规范，熟悉操作手册。
制订施工组的质量管理、质量控制、质量检查、文明施工及质量奖惩的实施细则，并负责监督实施。
参加图纸会审工作，贯彻质量方面的要求。
负责监督工程从设备材料采购、机具准备、工序质量点控制到设备安装、施工
工艺、试验及测试、调试及开通、运行及校验的全过程有关质量控制。
做好工程质量文件及记录，以作为进行质量评定的依据。
掌握子系统的施工质量动态，进行质量监督检查工作，对不合适的项目、工序有权发出停止施工通知单，使施工质量始终处于受控状态。
负责组织收集、编制、移交子系统的竣工资料、文件、图纸。
设备材料管理员质量职责：
严格执行项目经理部有关物资采购、运输、抽检、复验、保管、标识及发放等管理办法。
凡无合格证、材质证明或出厂试验报告的原材料、半成品、零配件，及工具器具、仪器仪表等应予拒收，并通知财务人员不予报销。
参与设备、材料机具的检查，做到质量情况清楚、物资数量准确，有台帐及发放手续。
对设备材料、机具要进行抽查，发现不合格的产品应及时报告项目经理部主任工程师，及时采取补救措施。
遵守职业道德，严格按施工图纸、技术规范、技术方案和施工工艺进行施工。
遵守岗位责任制，贯彻执行谁施工谁负责的原则；虚心听取并接受工程监理人员对提高施工质量的改进意见。
上道工序不合格，下道工序有权拒绝施工。
做到有章可循，反对违章施工。
积极参与QC小组活动，不断提高施工工艺和技术水平。
采购质量管理：
各项设备采购和非定型产品的订货须严格审查。
采购应按设计文件和规定的规格数量要求办理订货。
订购的产品必须附有合格证书、使用维护说明书。
产品进场后应进行入库验收、必要的测试、若发现因运输而变形、损坏或不符合技术规范要求的产品，应速通知供货单位来人处理，并要求供货单位立即补充发货。
总之，工程质量管理和施工质量管理控制，必须做到事事有章可循，事事有据可查，事事有人负责，事事有人监督，使质量管理体系达到有效运行，工程质量得到有效控制。
7.10 施工安全保证措施
（1）安全工作涉及到企业的方方面面，与企业的生存和发展息息相关，项目经理部坚决把安全工作提到重要位置，贯彻预防为主的方针，在保证安全、文明生产的前提下组织施工。
（1）强化安全管理，搞好安全及劳动保护工作。保障职工在施工中的安全和健康。
（2）工程安全目标：杜绝伤亡事故。不发生交通和火灾事故。
（3）全面落实项目经理为第一安全责任人的各级安全生产责任制，设兼职安全员一人，实施责任管理责任到人。
（4）现场成立安全组织体系，开展安全管理活动，搞好安全检查，做好安全评价。
（5）落实工期进度时，也要落实医疗救护、消防等安全保证措施和设施，做到防患于未然。
工艺介绍
1、视频电子警察主控机工艺设计考虑：
（1）采用全封闭三防结构设计。
（2）内表面增加隔热材料，以提高耐高温的性能。
（3）机箱板材厚度≥1.2mm，防止在道路上遭受破坏。
（4）按照德国技术设计外观及结构。
（5）机箱外表面采用烤漆工艺，加强表面美观及坚固性。
（6）机箱内部面板上有标准的VGA、MOUSE、KB、RJ45、USB接口，方便设备安装调试以及今后的设备检修。
（7）机箱内部面板上设计了8路信号状态指示（每一路包括红灯信号、检测信号、辅助照明状态），可根据表面指示判断设备是否运行正常，如出现故障，可迅速判断，提高设备维修的快速性、准确性。
（8）采用压缩机制冷工艺，提高设备高温下可靠工作的性能。
（9）采用双风道设计技术工艺，内循环与外循环的隔热处理。
（10）对设备及系统供电考虑隔离稳压措施及工艺，提高设备抗外界干扰的能力。（11）增加网络视频光端机安装结构工艺，兼容与指挥中心联网。
（12）机箱内部接线采用弱电、强电分别处理工艺，提高了电磁兼容性。
（13）设备进出线路的合理设计，考虑容易连接，维修工艺。
（14）采用前后门结构设计工艺，便于设备的安装及维护。
（15）采用专用防盗锁技术工艺，保证门结构的受力均匀、牢固。
2、系统安全性工艺设计考虑：
（1）系统增加了防病毒技术设计。
（2）系统增加了防误操作工艺特性。
（3）系统有较强的抗干扰、抗静电能力。
（4）系统具有防盗、防水、防盐雾工艺设计。
3、设备安装工艺考虑：
（1）向用户提交完备的设计、施工方案及完整的系统技术资料，设备安装、布线等符合国家有关标准规范。
（2）设备安装过程按照ISO9000设计流程操作，提高系统的质量。
4、材料处理工艺考虑：
（1）系统各配件采用防锈、防腐蚀、阻燃材料，做过防锈、防腐蚀、阻燃处理。
（2）材料及结构设计强度考虑了足够的机构强度，能承受正常条件下的运输、安装、使用中的搬运。
（3）系统各配件内部的电路板材料有部件进行了防潮、防腐、防盐雾处理。5、电气装置工艺设计考虑：
（1）系统设计了有效的过载、漏电、短路保护装置。
（2）系统中使用的电气接线端子、过载、漏电及短路保护装置、避雷装置、熔断器等装置均符合国家有关电气安全标准要求。
（3）系统220V带电部分和壳体之间的绝缘电阻不低于10MΩ
（4）泄漏电流≤5mA（交流、峰值）。
6、工作环境适应性工艺考虑：
（1）由于该系统需要在室外恶劣环境下不间断地工作，因此该系统设备在-20℃—80℃温度。
（2）长期在93±2%湿度的环境温度下必须都能正常工作，设备具备防水、防火、耐盐雾、抗风沙、防尘等性能。
7、电源适应性工艺设计考虑：
供电电源电压变化范围176—264V、频率变化范围50Hz±2 Hz情况下，系统能正常工作。
服务承诺及优惠措施
.1 售后服务承诺、保证措施、售后服务体系
(1)、产品质量保证5年，系统的一切维护服务工作均由我公司人员直接处理、解决。做到10分钟响应,并保证提供1-2小时内修复的服务，现场无法维修故障的12小时内更换备用设备并使其投入运行。
(2)、保修期后，对设备继续进行维护直至使用寿命终结，维护费用只收取工本费。
(3)、提供所有设备保证是原厂正宗产品，如发现非正宗产品，责任由本公司承担。
(4)、公司承诺为甲方建立良好的系统维护管理流程，随时接受用户的服务请求并协调相关系统以各种方式解决问题。
(5)、公司提供固定的访问服务，定期对主要设备、软件、整个系统进行维护，检查系统运行情况，及时发现问题隐患并加以解决。
(6)、保修期内，因甲方使用、管理不当，所造成的损失由甲方承担，乙方提供有偿服务。如责任无法分清，由乙方先行提供服务，再协商费用承担问题。
(7)、所有设备实行终生维护，人为损坏的维修及保修期满后，乙方视情况收材料工本费和适当人工费。
(8)、保修期内甲方遇有重大活动时，乙方在甲方规定的时间内指派专业技术人员到现场指导。
(9)、本公司提供设备的使用说明、安装手册、维修手册；
(10)、免费培训用户操作人员（包括：培训教材、操作人员的全部费用）。
(11)、工程质量回访：公司质量检查人员或工程技术人员定期就工程对用户进行回访。听取用户对工程质量、技术服务等方面的意见，并填写《客户服务联系卡》，对用户提出的意见或发现的问题限期进行整改。
(12)、公司总经理定期就已完成的工程对用户进行回访，听取用户对公司及产品各方面的意见和建议，并虚心改正。
(13)、维护期内，本公司办事处将定期派技术服务人员，对所有路口的电子警察系统进行免费检测、免费维护，及时发现、排除潜在的问题和故障,提供专业服务。
2 优惠措施
（1）免费提供电子警察软件与用户其他软件的中间插件，实现数据的共享。
（2）系统一年内出三次故障（非操作原因），本公司无条件更换设备。
（3）免费提供中心网络软件及按客户要求定制。
（4）中心软件提供多种接口的技术支持。
（5）提供视频电子警察新技术更新、升级的技术支持。
